CAE模拟分析在车门刚度设计中的应用

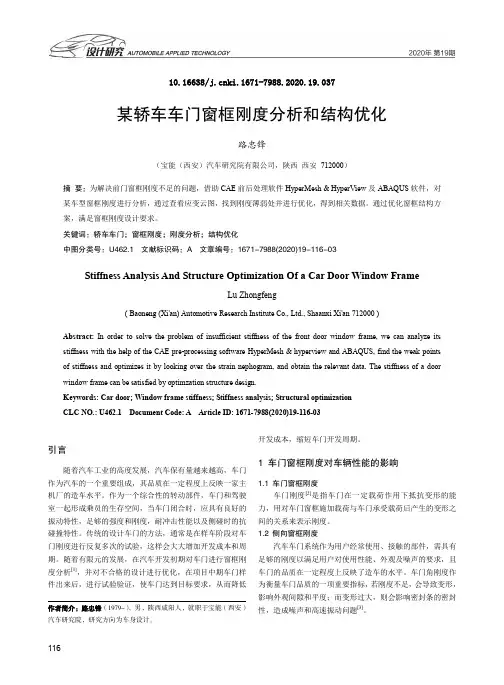

某轿车车门窗框刚度分析和结构优化
10.16638/ki.1671-7988.2020.19.037某轿车车门窗框刚度分析和结构优化路忠锋（宝能（西安）汽车研究院有限公司，陕西西安712000）摘要：为解决前门窗框刚度不足的问题，借助CAE前后处理软件HyperMesh & HyperView及ABAQUS软件，对某车型窗框刚度进行分析，通过查看应变云图，找到刚度薄弱处并进行优化，得到相关数据。
通过优化窗框结构方案，满足窗框刚度设计要求。
关键词：轿车车门；窗框刚度；刚度分析；结构优化中图分类号：U462.1 文献标识码：A 文章编号：1671-7988(2020)19-116-03Stiffness Analysis And Structure Optimization Of a Car Door Window FrameLu Zhongfeng( Baoneng (Xi'an) Automotive Research Institute Co., Ltd., Shaanxi Xi'an 712000 )Abstract:In order to solve the problem of insufficient stiffness of the front door window frame, we can analyze its stiffness with the help of the CAE pre-processing software HyperMesh & hyperview and ABAQUS, find the weak points of stiffness and optimizes it by looking over the strain nephogram, and obtain the relevant data. The stiffness of a door window frame can be satisfied by optimzation structure design.Keywords: Car door; Window frame stiffness; Stiffness analysis; Structural optimizationCLC NO.: U462.1 Document Code: A Article ID: 1671-7988(2020)19-116-03引言随着汽车工业的高度发展，汽车保有量越来越高，车门作为汽车的一个重要组成，其品质在一定程度上反映一家主机厂的造车水平。

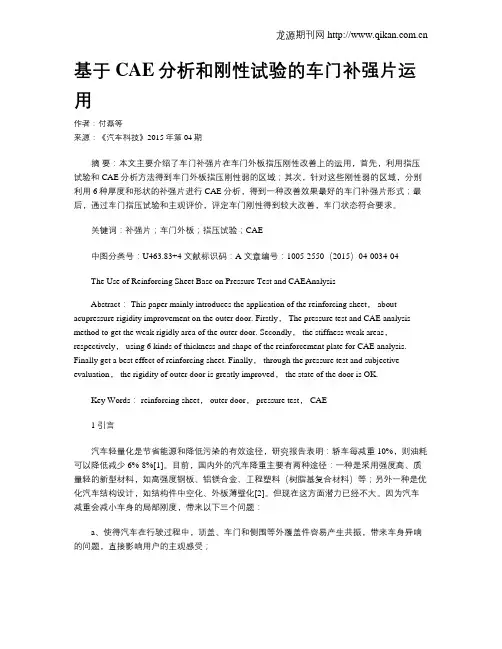

基于CAE分析和刚性试验的车门补强片运用
基于CAE分析和刚性试验的车门补强片运用作者：付磊等来源：《汽车科技》2015年第04期摘要：本文主要介绍了车门补强片在车门外板指压刚性改善上的运用，首先，利用指压试验和CAE分析方法得到车门外板指压刚性弱的区域；其次，针对这些刚性弱的区域，分别利用6种厚度和形状的补强片进行CAE分析，得到一种改善效果最好的车门补强片形式；最后，通过车门指压试验和主观评价，评定车门刚性得到较大改善，车门状态符合要求。
关键词：补强片；车门外板；指压试验；CAE中图分类号：U463.83+4 文献标识码：A 文章编号：1005-2550（2015）04-0034-04The Use of Reinforcing Sheet Base on Pressure Test and CAEAnalysisAbstract： This paper mainly introduces the application of the reinforcing sheet， about acupressure rigidity improvement on the outer door. Firstly， The pressure test and CAE analysis method to get the weak rigidly area of the outer door. Secondly， the stiffness weak areas，respectively， using 6 kinds of thickness and shape of the reinforcement plate for CAE analysis. Finally get a best effect of reinforcing sheet. Finally， through the pressure test and subjective evaluation， the rigidity of outer door is greatly improved， the state of the door is OK.Key Words： reinforcing sheet， outer door， pressure test， CAE1 引言汽车轻量化是节省能源和降低污染的有效途径，研究报告表明：轿车每减重10%，则油耗可以降低减少6%-8%[1]。
CAE模拟分析在车门刚度设计中的应用
145
Equipment Manufactring Technology No.6，2009 过优化门内板的结构来提高车门总成的刚性。
图 10 再次优化后的方案
图 8 车门总成优化方案示意图
图 9 车门内板首次优化后分析示意图
表 4 首次优化后车门内饰板区域刚度值
比较项目
车门初始方案 首次优化方案
内板最大位移 （mm） 6.296 4.059
内板最大位移 目标值（mm）
3 3
加载点位移 （mm） 4.796 3.129
加载点位移 目标值（mm）
1.5 1.5
2.3 再次优化方案 根据首次优化方案的 CAE 分析结果看，该方案对于内板
的最大位移及加载点的位移都有了一些改善，但是离我们设 定的目标还有一些距离，所以还需要继续优化，经过分析，我 们提出了再次优化的方案，本次优化的主要更改是：
标准刚度的要求进行校核，计算结果如表 6 所列。
表 6 优化结果校核计算表
分析工况 垂直刚度 Vertical Rigidity 上扭刚度 Torsion Rigidity Upper 下扭刚度 Torsion Rigidity Lower
窗框刚度 Upper frame Rigidity
计算结果 15 14 16 12 12 13 10
1.5
从表 3 中数据可以看出，在玻璃升降器摇柄安装位置施 加 Y 向 200N 的力时，内板的的最大位移和加载点的位移都 较大，离我们设定的目标值还有一些距离，说明车门总成的刚 度还较差。 2.2 首次优化方案
为了提高车门总成的刚度，经过分析提出了如下的优化 方案，该方案的主要更改是：
减小了内板左侧工艺安装孔，同时在孔的一整周圈增加 了沉边，以此增加刚度，同时在右下侧的工艺安装孔也增加了 三边的沉边，同时缩小右侧的两个工艺安装孔的大小。优化后 的方案如图 8。
最新 浅议汽车侧门结构设计中的CAE应用-精品
浅议汽车侧门结构设计中的CAE应用一、引言汽车侧门是乘员上下车的主要出入口，也是较多功能件集中的部件之一。
其结构设计涉及很多性能要求，例如乘员出入的便利性、开闭车门的感知质量、玻璃的升降性等。
为满足相关性能要求，在详细的结构设计中需要以相关性能要求为基点进行设计。
为避免结构设计所造成的性能不足或过剩，在初版结构数据完成后，对其进行相关的CAE 分析是很必要的。
本文以CAE 在某车型前车门结构设计中的具体分析为例，简述CAE 在汽车侧门结构设计中的具体应用。
二、CAE 分析在汽车侧门结构设计中的应用本文利用Hyperworks 软件对某车型前车门总成进行网格划分，得36108 个有限元模型单元，有限元模型质量为16.78Kg，与实测质量一致。
其中，焊点用CWELD 和CONN3D2 模拟，胶体用3D 实体单元模拟。
该前车门的有限元分析模型如图1 所示。
图1 前车门有限元分析模型前车门有限元模型中相关材料的特性如表1 所示。
表1 前车门有限元模型中相关材料的特性材料弹性模量(N/mm2)泊松比密度(T/mm3)屈服强度(MPa)抗拉强度(MPa)mylon610 8300 0.28 1.4E-9glue 6 0.4 6.0E-10H260 208000 0.3 7.9E-9 235 383BUFD05 208000 0.3 7.9E-9 155 250BSUFD 208000 0.3 7.9E-9 114.3 414.4SECD 208000 0.3 7.9E-9 240 270BLC 208000 0.3 7.9E-9 140 405DC54 208000 0.3 7.85E-9 170 305BLED+Z 208000 0.3 7.9E-9 145 283SPHD 208000 0.3 7.85E-9 240 270SPCC 208000 0.3 7.9E-9 240 270S20C /SAPH440208000 0.3 7.9E-9 363 466DC03 207000 0.28 7.83E-9 152 363.72DC04 208000 0.3 7.9E-9 133.4 355.5SPCE 208000 0.3 7.9E-9 149 262SPOT 210000 0.3 7.9E-9 350 850环氧树脂7000 0.35 1.35e-91. 前车门自由模态分析（1）约束和加载。
基于RADIOSS的车门多工况的cae仿真分析
1 概述车门作为汽车车身中十分重要而又相对独立的功能部件，具有隔绝车外噪声，缓冲来自外部的冲击，提供乘员生存空间等安全性和舒适性功能，其刚度、强度、振动特性、开闭轻便性、外板抗凹性直接影响整车的性能及外观品质，因此在车门设计开发过程中，有必要就不同工况对各种设计方案进行分析和优化，本文拟以某轿车为例，采用HyperMesh前处理及RADIOSS求解器，对影响车门刚度、强度的几种典型分析工况进行CAE分析，给出相应的评价标准，探讨车门刚度及强度分析方法，为进一步车门结构优化分析提供分析依据。
2 有限元建模轿车车门一般由外板、内板、窗框、玻璃导槽、门铰链、门锁以及门窗附件等组成。
内门板上有玻璃升降器、门锁附件等。
内板由薄钢板冲压而成，其上分布有窝穴、空洞、加强筋，内板内侧焊有内板加强板。
为了增强安全性，外板内侧一般通过防撞杆支撑架安装了防撞杆，窗框下装有加强板。
内板与外板通过翻边、粘合、滚焊等方式结合。
采用壳单元（PSHELL）对某轿车车门进行网格离散，单元数量为29747，节点数量为30405，其中三角形单元数量为1158；设定材料厚度、弹性模量、泊松比和密度等参数；车门各部件间通过焊接，刚性连接，胶粘等方式进行连接，按照实际情况布置焊点和粘胶位置，有限元模型如图1所示。
图1 车门有限元模型3 分析工况对自由模态、扭转、风载变形、自重及加载下垂等四种典型工况进行分析，各工况的约束方式、加载条件如表1所示。
表1 车门的典型分析工况4 分析结果采用RADIOSS求解器对表1所列工况进行求解，通过HyperView进行分析结果后处理。
4.1 模态分析该车门的一阶扭转模态如图2所示，一阶扭转模态频率为48.36Hz，大于30Hz，且车门各阶模态与车身及其它部件模态频率没有重合，满足设计要求。
图2 一阶扭转模态4.2 扭转刚度分析按照表1对车门施加位移约束和载荷，如图3（a）。
考察车门上4个测点（如图3（b）所示，各点离边界25.4mm）的Y向位移，统计结果见表2，4个测点的位移均小于4mm，满足刚度要求，扭转刚度工况下的位移场如图4所示。
CAE技术在汽车车门结构性能设计中的应用
CAE技术在汽车车门结构性能设计中的应用
王力
【期刊名称】《汽车工程师》
【年(卷),期】2015(000)001
【摘要】为提高汽车车门设计性能，文章介绍了CAE技术在汽车车门开发中的应用，对比研究了几种经典车型前后侧门的结构，提出了汽车车门开发中窗框刚度设计等关键技术中的设计要点。
研究表明，窗框刚度设计的关键是设计合理的窗框宽度：铰链布置与设计时，横置安装的铰链比纵置安装铰链抗垂向变形能力更强；车门扭转刚度设计应重点考虑锁扣的位置和加强板的结构形式；外板抗凹设计的关键是提升腰线加强板的刚度。
【总页数】5页(P31-35)
【作者】王力
【作者单位】广州洗车集团股份有限公司
【正文语种】中文
【中图分类】TS653
【相关文献】
1.逆向造型设计在汽车车门设计中的应用技术研究
2.CAE技术在汽车车门结构性能设计中的应用
3.机械设计与模具设计中CAD/CAE技术的应用
4.机械设计与模具设计中CAD/CAE技术的应用
5.CAD/CAE技术在机械设计与模具设计中的应用研究
因版权原因，仅展示原文概要，查看原文内容请购买。
cae在汽车设计中的应用
cae在汽车设计中的应用CAE（计算机辅助工程）在汽车设计中的应用导语：随着科技的发展和计算机技术的日益成熟，计算机辅助工程（CAE）在汽车设计中的应用越来越广泛。
本文将重点探讨CAE在汽车设计中的应用领域和优势，以及其对汽车设计带来的影响。
一、CAE在汽车设计中的应用领域1. 结构分析：CAE可以通过有限元分析（FEA）来对汽车的结构进行模拟和分析，以评估其强度、刚度和耐久性。
通过对各种载荷情况下的模拟测试，可以帮助设计师优化车身结构，提高整车的安全性和耐久性。
2. 碰撞仿真：通过CAE的碰撞仿真技术，设计师可以在计算机上模拟不同碰撞情况下的车辆行为，以评估车辆的安全性能。
通过对车身和座椅的碰撞仿真，可以优化车辆的结构设计，提高乘员的安全性。
3. 空气动力学分析：CAE可以通过流体力学仿真技术对汽车的空气动力学性能进行模拟和分析。
通过优化车身外形和风道设计，可以降低车辆的风阻系数，提高汽车的燃油经济性和行驶稳定性。
4. 声学分析：通过CAE的声学分析技术，可以对汽车的内部和外部噪声进行模拟和分析。
通过优化车辆的隔音材料和噪声控制装置，可以提高车辆的乘坐舒适性和降低噪声污染。
5. 热流分析：CAE可以通过热流分析技术对汽车的冷却系统和排气系统进行模拟和分析，以评估其热性能。
通过优化散热器和风道设计，可以提高车辆的散热效率，保证发动机的正常运行。
二、CAE在汽车设计中的优势1. 提高设计效率：CAE可以通过模拟和分析技术快速评估各种设计方案的性能，避免了传统试验方法的时间和成本消耗。
设计师可以在计算机上进行多次仿真测试，快速找到最优设计方案，提高设计效率。
2. 降低成本：通过CAE的模拟和分析技术，可以在设计阶段就发现和解决潜在的问题，避免了在实际制造阶段才发现的问题，从而降低了开发成本和生产成本。
3. 提高产品质量：CAE可以通过模拟和分析技术对汽车的性能进行全面评估，从而提高产品的质量和可靠性。
MPV车门CAE分析与设计
ｏ ｆ ｔ ｈ ｅ ｄ ｅ ｓ ｉ ｇ ｎ ｐ ｒ ｏ ｖ ｉ ｄ ｅ ｓ ｔ ｈ ｅ ｂ ａ ｓ ｉ ｓ ｆ ｏ ｒ ｔ ｈ ｅ ｄ ｏ ｏ ｒ ｓ ｔ ｕｃ ｒ ｔ ｕ ｒ ｅ ｉ ｍｐ ｒ ｏ ｖ ｅ ｍｅ ｎ ｔ ａ ｎ ｄ ｏ ｐ ｔ ｉ ｍｉ ｚ ａ ｔ ｉ ｏ ｎ ．
Ａｂｓ ｔ ｒ ａｃ ｔ：Ｉ ｎ ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ，ｗｅ ｓ ｅ ｔ ｕ ｐ ｔ ｈ ｅ ３ Ｄ ｍｏ ｄ ｅ ｌ ｉ ｎ ｔ ｏ Ｈｅ ｙ ｐ ｅ ｒ ｍｅ ｓ ｈ，ａ ｎ ｄ ｄ ｏ ｓ ｏ ｍｅ ｅ ａ ｒ ｌ ｙ ｗｏ ｒ ｋ ｓ ｕ ｃ ｈ ａ ｓ ｇ ｅ ｏ ｍｅ ｔ ｒ ｙ ｃ ｌ ｅ ａ ｎ ｉ ｎ ｇ，ｒ ｅ ｐａ ｉ ｒ ａ ｎ ｄ ｓ ｉ ｍｐｌ ｉ ｉｃ ｆ ａ ｔ ｉ ｏ ｎ．Ｔｈ ｅ ｎ ｗｅ ｍｅ ｓ ｈ ｔ ｈ ｅ ｍｏ ｄ ｅ ｌ ，ａ ｎ ｄ ｓ ｅ ｔ ｕ ｐ ｔ ｈ ｅ ｉｎ ｆ ｉ ｔ ｅ ｅ ｌ ｅ ｍｅ ｎ ｔ
（ １ ． 重庆科技学院， 重庆 ４ ０ １ ３ ３ １ ； ２ ． 重庆大学 ， 重庆 ４ ０ ０ ０ ３ ０ ） 摘 要： 将设计的车门三维模 型导入 Ｈ ｙ ｐ ｅ ｒ ｍ ｅ ｓ ｈ中进行几何清理、 修 复及 简化 ， 并划分 网
格， 建立 了车门零部件有限元模型及车门总成结构有限元模型。赋予车 门各零件物理属性和厚
ｍｏ ｄ ｅ ｌ ｏ ｆ ｄ ｏ ｏ ｒ ｐ ａ ｎ ｓ ａ ｎ ｄ ｔ ｈ ｅ ｉ ｆ ｎ ｉ ｔ ｅ ｅ ｌ ｅ ｍｅ ｎ ｔ ｍｏ ｄ ｅ ｌ ｏ ｆ ｔ ｈ ｅ ａ ｓ ｓ ｅ ｍｂ ｌ ｙ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ．Ｗｅ ｇ ｉ ｖ ｅ ｐ ｈ ｙ ｓ ｉ ｃ ａ ｌ ｐ ｒ ｏ ｐ ｅ ｒ －
ｔ ｉ ｅ ｓ ａ ｎ ｄ ｔ ｈ ｉ ｃ ｋ ｎｅ ｓ ｓ ｉ ｎ ｆ ｏ ｒ ｍａ ｔ ｉ ｏ ｎ ｔ ｏ ｅ ａ ｃ ｈ ｐ ａ ｒ ｔ ｏ ｆ ｔ ｈ ｅ ｄ ｏ ｏ ｒ ． Ｆｒ ｅ ｅ ｍｏ ｄ ａ ｌ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｗａ ｓ ｅ ａ ￣ｉ ｅ ｄ ｏ ｕ ｔ ｏ ｎ ｔ ｈ ｅ ｄ ｏ ｏ ｒ ａ ｃ ｃ ｏ ｒ ｄ ｉ ｎ ｇ ｔ ｏ Ｏｐ ｔ ｉ ｓ ｔ ｕｃ ｒ ｔ ．Ｗ ｅ ｃ ｒ ｅ ａ ｔ ｅ ｄ ｉ ｆ ｆ ｅ ｒ ｅ ｎ ｔ ｏ ｐｅ ｒ ａ ｔ ｉ ｎ ｇ ｍｏ ｄ ｅ ｓ ａ ｎ ｄ ａ ｎ ａ ｌ ｙ ｚ ｅ ｔ ｈ ｅ ｄ ｏ ｏ ｒ ｓ ｉ ｎ ｔ ｈ ｅ ｃ ｏ ｒ ｒ ｅ － ｓ ｐ ｏ ｎｄ ｉ ｎ ｇ ｃ ｏ ｎ ｄ ｉ ｔ ｉ ｏ ｎ ｓ ｏ ｆ ｓ ｔ ｒ ｅ ｎ ｇ ｔ ｈ ａ ｎｄ ｓ ｔ ｉ ｆ ｆ ｎ ｅ ｓ ｓ ．Ａｃ ｃ ｏ ｒ ｄ ｉ ｎ ｇ ｔ ｏ ｔ ｈｅ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｒ ｅ ｓ ｕ ｌ ｔ ，ｔ ｈ ｅ ｏ ｐ ｔ ｉ ｍｉ ｚ ｅ ｄ ｓ ｔ ｕｃ ｒ ｔ ｕ ｒ ｅ
轿车车门安装件的力学性能分析
轿车车门安装件的力学性能分析郑海【摘要】国内在轿车车门的设计过程中出现很多问题，尤其是车门铰链、车门安装点等安装件的性能，大大影响了车门的机械性能、声品质。
分析车门安装件的性能、提高其力学性能是主机厂十分关注的问题。
本文阐述了车门安装件的结构及其性能要求，然后应用计算机辅助分析对车门铰链、车门安装点进行了力学分析。
本文的研究方法对于车门安装件的力学分析有参考作用。
%There are many problems in the domestic car door design process, especially the performance of door hinge, door installation point mounting parts, greatly influence the mechanical properties, the sound quality of the door. Performance analysis, door mount to improve its mechanical properties are concern of car company. This paper expounds the requirements of door mount and its performance, and use CAE to analyse the mechanical performance of door hinge, door mounting point. This research method can supply reference for mechanical door mount analysis.【期刊名称】《汽车实用技术》【年(卷),期】2015(000)007【总页数】3页(P74-75,84)【关键词】轿车;车门安装件;车门铰链;动刚度;性能分析【作者】郑海【作者单位】杭州职业技术学院青年汽车学院，浙江杭州 310018【正文语种】中文【中图分类】U463.8CLC NO.:U463.8Document Code:AArticle ID:1671-7988(2015)07-74-03轿车车门是车身四门两盖中最重要的部件，对于乘员的舒适性影响最大。
cae技术在现代车身设计中的应用场景和贡献
cae技术在现代车身设计中的应用场景和贡献现代车身设计中，CAE（计算机辅助工程）技术在许多方面发挥了重要的作用，对于提高汽车的安全性、舒适性、性能和节能环保等方面做出了巨大贡献。
以下将详细介绍CAE技术在现代车身设计中的应用场景和贡献。
首先，CAE技术在车身刚度和强度分析中发挥了重要作用。
通过对车身结构进行有限元分析，可以预测新设计的车身结构是否能够满足刚度和强度的要求，避免了在实际制造之前进行大量的实验测试。
通过优化车身结构的材料和几何形状，可以减轻车身重量，提高整车的燃油经济性和驾驶性能。
其次，CAE技术在车身碰撞仿真中的应用非常广泛。
现代车辆在设计阶段需要经过大量的碰撞仿真来预测在不同碰撞情况下车身和乘员的受损情况。
通过模拟车辆与不同碰撞物的碰撞过程，可以分析车身是否能够在碰撞时保护乘员的安全。
同时，通过优化车身结构和材料的强度分布，可以提高车身在碰撞时的吸能能力，减小碰撞对乘员的伤害。
此外，CAE技术在车身振动和噪音分析中也发挥了重要作用。
在车辆行驶过程中，车身会受到发动机、悬挂系统、路面不平等因素的振动激励，从而产生噪音和不舒适的驾驶感受。
通过有限元分析和模态分析，可以预测车身的振动特性，并通过优化车身结构和材料的方式减小振动和噪音。
另外，CAE技术也可以模拟车内空间的声学特性，对车内噪音进行分析和优化，提高驾驶舒适性。
此外，CAE技术在空气动力学分析中也起到了重要作用。
通过CAE 技术可以对车身的气动特性进行模拟和优化，例如设计车身外形以减小空气阻力，改善车辆的燃油经济性。
此外，CAE技术还可以对车身的空气流动进行分析，预测车辆在高速行驶时的稳定性和操控性。
最后，CAE技术在车身生产过程中也发挥了重要作用。
通过CAE技术可以模拟车身的各种加工工艺，例如模具设计、冲压成形、焊接和涂装等，以优化生产过程和减少生产成本。
通过有限元分析，可以预测和避免车身在加工过程中出现的缺陷和变形。
综上所述，CAE技术在现代车身设计中的应用场景非常广泛，包括刚度和强度分析、碰撞仿真、振动和噪音分析、空气动力学分析以及生产过程仿真等方面。
汽车产品设计制造中CAE技术的运用
汽车产品设计制造中CAE技术的运用随着汽车行业的发展和科技的进步，汽车产品的设计和制造已经逐渐转向了计算机辅助工程（CAE）技术。
CAE技术是一种利用计算机进行仿真分析和优化设计的技术，它在汽车产品的设计制造过程中发挥着至关重要的作用。
本文将探讨CAE技术在汽车产品设计制造中的应用，以及它对汽车产品质量和性能的影响。
CAE技术在汽车产品设计制造中的应用主要有以下几个方面：结构分析、流体力学分析、热传递分析、振动分析等。
通过这些分析，工程师可以在计算机上模拟汽车产品在不同工况下的性能表现，从而优化设计方案，提高汽车产品的质量和性能。
在汽车产品的结构设计中，CAE技术可以帮助工程师进行有限元分析，通过对汽车车身、底盘、车门等部件的受力分析，寻找设计方案中的弱点，避免设计方案的局部过度强度或者不足，保证汽车在使用过程中的安全性和稳定性。
通过结构分析，工程师还可以优化汽车的材料选择和结构设计，降低汽车的重量，提高汽车的燃油经济性和安全性。
在汽车产品的流体力学分析中，CAE技术可以帮助工程师对汽车的气动性能进行仿真分析，包括车辆的气动阻力、气流分离、气流噪音等。
通过流体力学分析，工程师可以优化汽车的外形设计，降低汽车的气动阻力，提高汽车的燃油经济性和行驶稳定性，减少风噪和提高车内舒适度。
在汽车产品的热传递分析中，CAE技术可以帮助工程师对汽车的冷却系统、发动机热管理系统、空调系统等进行仿真分析。
通过热传递分析，工程师可以优化汽车的冷却系统和空调系统，确保汽车在高温环境下的热稳定性，提高汽车的发动机效率，延长汽车的使用寿命。
CAE技术在汽车产品设计制造中的应用，不仅可以帮助工程师优化设计方案，提高汽车产品的质量和性能，还可以减少汽车产品的开发成本和时间。
汽车制造企业和工程师应该积极推广和应用CAE技术，提高汽车产品的竞争力和市场占有率。
汽车制造企业还应该加强对工程师的CAE技术培训，提高工程师的仿真分析能力，使CAE技术更好地服务于汽车产品的设计制造。
某乘用车车门性能仿真研究
摘要：目前在汽车车门性能仿真中主要分析车门的刚度性能、自由模态以及抗凹性能。
车门这些性能的好坏不仅影响车门系统与侧围之间的间隙与段差的控制，更直接影响到跟门系统相连接的车身部分零件的疲劳寿命。
还会影响到车门的密封性能导致漏风漏水等问题，甚至会导致玻璃升降时窗框剧烈震动或无法升降。
本文用有限元方法借助HyperMesh和RADIOSS对某乘用车的车门进行了仿真研究，并将结果与公司标准进行对比，仿真结果证明该车门的性能符合公司要求。
该车门的样车顺利通过了车门的疲劳试验证明了仿真的可靠性。
1. 引言近年来CAE技术在汽车开发中的应用，大大的缩短了汽车的开发周期，降低了开发成本。
目前，随着汽车轻量化和经济性能的不断提高，汽车各零件的刚度性能难免有不同程度的降低。
本文运用CAE技术完成了车门的性能仿真，证明了车门性能满足要求，甚至有很大的刚度富裕。
2. 车门有限元模型的建立在HyperMesh中建立车门的有限元模型如图1。
其中车门钣金零件使用10mm划分2D网格。
铰链则是受力关键部位，因此需要采用比较精细的单元，车身侧铰链厚度为5mm，车门侧铰链厚度为4mm，均采用实体单位进行网格划分，单元尺寸为2mm ，厚度方向划分3层单元。
对模型中的壳体四边形单元赋予CQUAD4类型，三角形单元赋予CTRIA3类型，实体六面体单元赋予CHEXA类型，五面体单元赋予CPENTA类型，四面体单元赋予CTETRA类型。
车门为多个零件组成的总成件，零件之间的连接方式的模拟对仿真精度有非常重要的影响。
在车门系统中连接方式包括点焊、烧焊、粘胶、包边、螺栓连接等。
本文中采用ACM单元模拟点焊，直径为4mm。
采用刚性单元RBE2来模拟烧焊和螺栓连接。
粘胶则通过零件之间利用Adhesive单元连接来模拟。
整个门系统包括有18个主要零件，零件序号和名称如图2和表1所示。
图2 左前门零件图本文中的仿真分析均是线性静力学分析，因此只输入材料的线性属性。
CADCAE技术用于汽车车门设计研究
２００５中国汽车工程学会制造年会２００５ＳＡＥ—ＣｈｉｎａＤｅｓｉｇｎ＆ＭａｎｕｆａｃｔｕｒｉｎｇＣｏｎｆｅｒｅｎｃｅＣＡＤ／ＣＡＥ技术用于汽车车门设计研究叶德涛李兴虎北京航空航天大学［摘要】介绍了ＣＡＤ技术在某货车车门设计尤其是在车门附件布置中的应用。
在车门没有用加强板进行加强状况下，对车门实际使用中经常遇到的下沉工况进行了分析；进行了车门自由状态的模态分析，得到了车门的固有频率及相应振型，由车门振型图得到了车门结构相对薄弱的部位，为车门加强板的布置及尺寸设计提供了依据。
关键词：ＣＡＤ，ＣＡＥ车门设计分析ＡＳｔｕｄｙｏｎｔｈｅＡｐｐｌｉｃａｔｉｏｎｏｆＣＡＤ／ＣＡＥｉｎｔｈｅＤｅｓｉｇｎｏｆＴｒｕｃｋＤｏｏｒＹｅＤｅｔａｏＬｉＸｉｎｇｈｕＢｅｉｊｉｎｇＵｎｉｖｅｒｓｉｔｙｏｆＡｅｒｏｎａｕｔｉｃｓａｎｄＡｓｔｒｏｎａｕｔｉｃｓ【Ａｂｓｔｒａｃｔ】Ｉｎｔｈｉｓｐａｐｅｒ，ｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆＣＡＤｔｅｃｈｎｏｌｏｇｙｉｎｔｈｅｄｅｓｉｇｎｏｆｔｒｕｃｋｄｏｏｒ，ｅｓｐｅｃｉａｌｌｙｉｎｔｈｅｌａｙｏｕｔｏｆｄｏｏｒａｃｃｅｓｓｏｒｉｅｓｈａｓｂｅｅｎｉｎｔｒｏｄｕｃｅｄ．ＢｅｆｏｒｅｔｈｅｄｏｏｒｉＳｅｎｆｏｒｃｅｄ，ｔｈｅｓｉｎｋ—ａｇｅｏｆｔｒｕｃｋｄｏｏｒ血ａｔｏｆｔｅｎＯｃｃｕｒｓｈａｓｂｅｅｎａｎａｌｙｚｅｄ．Ｔｈｅｎ．ｔｈｅａｕｔｈｏｒｈａｓｍａｄｅａｍｏｄａｌａｎａｌｙｓｉｓｏｆｔｈｅｔｒｕｃｋｄｏｏｒｗｉｔｈｏｕｔａｎｙｃｏｎｓｔｒａｉｎｔａｎｄｇｏｔｔｏｋｎｏｗｔｈｅｖｉｂｒａｔｉｎｇｎａｔｕｒａｌｆｒｅｑｕｅｎｃｉｅｓａｎｄｃｏｒｒｅｓｐｏｎｄｉｎｇｍｏｄａｌｓｈａｐｅｓ．１ｈｅｍｏｄａｌｓｈａｐｅｓｉｎｄｉｃａｔｅｔｈｅａｒｅａｓｔｈａｔａｒｅｗｅａｋｒｅｌａｔｉｖｅｌｙｉｎｓｔｉｆｆｎｅｓｓ．Ａｓａｒｅｓｕｌｔ，ｎｏｗｗｅｃａｎｌａｙａｎｄｄｅｓｉｇｎｔｈｅｅｎｆｏｒｃｅａｂｌｅｂｏａｒｄｂａｓｅｄｏｎｔｈｅｒｅｓｕｌｔｓ．ＫｅｙＷ盯ｄｓ：ＣＡＤ，ＣＡＥＴｒｕｃｋＤｏｏｒＤｅｓｉｇｎＡｎａｌｙｚｅ１引言车门质量影响汽车侧撞安全性，风噪声，防水性，车门启闭轻便性以及汽车外观等性能。
车门带线刚度的分析和结构优化
车门带线刚度的分析和结构优化陈浩浩;杨家宇【摘要】借助于CAE前、后处理软件HyperMesh&HyperView及Nastran软件,对国产某车型的窗框带线刚度进行分析,得到相关数据.通过优化窗框的结构,提升了带线刚度的CAE分析值.通过实车实验验证,前车门带线刚度满足设计要求.【期刊名称】《汽车零部件》【年(卷),期】2017(000)002【总页数】4页(P35-38)【关键词】带线刚度;有限元仿真;结构优化;实验验证【作者】陈浩浩;杨家宇【作者单位】东风柳州汽车有限公司PV技术中心,广西柳州545005;东风柳州汽车有限公司PV技术中心,广西柳州545005【正文语种】中文【中图分类】U463.83+4随着我国汽车工业的高速发展，汽车保有量越来越高。
车门作为汽车的一个重要总成，其品质在一定程度上反映一家主机厂的造车水平。
车门带线位置即窗沿区域。
由于玻璃在反复升降过程中与内外板带线区域产生相互作用力，产生轻微的相互挤压碰撞等，因此带线刚度作为衡量车门品质的一项指标，会影响玻璃升降的平顺性、密封性等，且在一定程度上会影响整车的NVH。
带线刚度分为两个工况：内板带线刚度和外板带线刚度，分别考察内、外板带线处结构的Y向刚度，图1为车门带线刚度工况示意图。
一般的，主机厂在样车阶段会进行车门刚度测试实验，以验证车门刚度是否满足要求，但是如果在样车阶段验证不合格，改动成本将很大。
因此在汽车设计开发的初期，必须对车门的刚度进行CAE仿真分析，并对不合格的结构进行优化，从而达到性能目标。
文中分析了影响车门带线刚度的因素，确定了提高带线刚度的整改方向，完成公司某车型前车门带线刚度的结构优化，通过CAE分析计算，整改后的带线刚度值可满足目标值要求。
一般来说，为了满足车门带线刚度的要求，一般会在车门窗沿区域处增加加强板。
窗框加强板能很好地提升车门的带线刚度。
车门窗框加强板一般分为外板窗框加强板和内板窗框加强板，分别对车门外板和车门内板起到加强作用，提升车门的带线刚度。
某车型车门铰链安装点刚度的优化
132AUTO TIMEMANUFACTURING AND PROCESS | 制造与工艺某车型车门铰链安装点刚度的优化1 引言随着汽车行业的快速发展，人们对汽车外观、质量、性能的关注和要求也越来越高，外观、质量、性能也成为用户对汽车评价的关键考虑因素，各个主机厂投入更多的资金和人力研究汽车产品和技术来提高用户满意度进而提高口碑和销量。
消费者对汽车外观的关注度除了造型以外还有零件匹配状态，比如零件之间的零件间隙大小和间隙均匀性，匹配状态也体现了汽车制造厂的工艺水平和汽车质量。
车门和车身侧围的匹配间隙是汽车用户经常关注到的外观间隙，在开关门时候更是高关注度，车门与侧围的匹配是用户关注汽车外观的重要区域。
影响车门与侧围间隙除了零件尺寸合格率以外，车门铰链安装点刚度也是重要影响因素。
车门铰链安装点刚度差会导致车身在车门重力作用下出现变形，导致出现车门下垂与侧围间隙变小，下垂严重情况还会出现车门与侧围在开关过程中干涉，引起用户使用体验。
六西格玛设计方法是运用统计方法把产品系统性能与相关设计参数之间的关系量化，设计的产品不仅能六西格玛质量水平的前提下实现低成本、高质量，而且产品还能抵抗各种因素干扰，保证质量的可靠性。
六西格玛设计方法有问题识别、需求定义、概念开发、优化设计、确认和实施共5个工作步骤。
汽车市场竞争日趋激烈，为适应市场需求，产品需加快更新迭代速度，同时继续保持成本领先的核心竞争力，六西格玛开发出的低成本高质量的产品才更有市场竞争力[1-2]。
本文以解决某车型的车门铰链安装点刚度为例，用六西格玛设计方法解决车身侧的铰链安装的刚度差的问题，在设计开发阶段通过六西格玛方法识别影响车门与侧围间隙的关键控制因素，通过优化设计提高安装点刚度，提高质量稳定性，避免了车门与侧围外观匹配间隙小的问题，提升了汽车设计界质量的可靠性。
开发的经验可供其他项目和新项目借鉴。
2 问题识别问题来源于目前市场一些车型存在车门与侧围外观间隙上段大，下段小，间隙不均匀的问题，这些问题在、车门尺寸大重量重的车型尤为明显。
汽车产品设计制造中CAE技术的运用
汽车产品设计制造中CAE技术的运用随着现代科技的不断发展，汽车产业也在不断进行创新和改革。
在汽车产品设计和制造过程中，计算机辅助工程（CAE）技术的应用已经成为了不可或缺的一部分。
CAE技术是指将计算机技术应用于工程领域，通过数值模拟、分析和优化来辅助产品的设计和制造。
本文将对汽车产品设计制造中CAE技术的运用进行探讨。
CAE技术在汽车产品设计中的应用是非常广泛的。
在汽车产品设计的初期阶段，工程师可以利用CAE软件进行各种仿真分析，提前预测产品性能和行为，从而提前发现潜在的问题并进行改进。
在汽车车身结构设计中，CAE技术可以帮助工程师进行强度、刚度、疲劳寿命等方面的分析，从而确保车身结构的安全性和稳定性。
CAE技术还可以应用于汽车动力系统设计、悬挂系统设计、乘坐舒适性分析等方面，为汽车设计提供全面的技术支持。
CAE技术在汽车产品制造中的应用也是十分重要的。
在汽车产品的制造过程中，工程师可以利用CAE技术进行制造工艺的仿真模拟，帮助优化制造过程并提高生产效率。
在汽车车身冲压工艺中，CAE技术可以模拟车身冲压过程，分析变形情况并优化冲压模具设计，以降低成本并提高冲压质量。
CAE技术还可以用于汽车焊接工艺、涂装工艺、装配工艺等方面的仿真分析，为汽车制造提供科学的技术支持。
CAE技术还可以在汽车产品的性能优化和节能环保方面发挥重要作用。
通过CAE技术的辅助，工程师可以对汽车产品进行全面的性能分析和优化设计，以提高产品的性能和可靠性。
在汽车发动机设计中，CAE技术可以进行燃烧过程模拟、流场分析等，帮助工程师优化燃烧室结构和气缸排列方式，从而提高发动机的燃烧效率和动力性能。
CAE技术还可以应用于汽车空气动力学优化、轮胎滚动阻力优化、混合动力系统优化等方面，帮助汽车产品实现节能环保的目标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计目标值 16.0mm 18.0mm 22.0mm 14.0mm 14.0mm 16.0mm 12.0mm
从上面的计算结果看，对车门内板的封板区域进行结构 优化后，提高了车门总成的垂直刚度和上 / 下扭刚度，使得车 门总成标准刚度达到了设计目标值，满足了设计要求。
3 结束语
目前，CAE 技术在汽车设计阶段的应用已经非常广泛和 成熟，特别是在新车的开发设计中发挥着越来越重要的作用。 采用 CAE 技术对于减少试验次数、降低生产成本、缩短新车 开发时间等都有很明显的优势。由于车门总成的标准刚度评 价项目较多，计算时相对较复杂，如果每次车门总成上的更 改，都需要进行标准刚度的校核计算，那么 CAE 的分析计算 工作量将大大增加，而通过本文设定的评价内板刚度的方法， 改进了内板刚度后，最终仅需要一次验算，就能达到校核整个 车门总成的标准刚度要求，避免了重复计算，减少了计算过 程，提高了设计效率。
用上面首次车门内板的优化结果再进行 CAE 分析，得出 如下的分析结论和数据，可以看出，通过优化车门内板的结 构，对于提高车门总成的刚性有较明显的作用，但对于加载点 的位移仍然较大，说明车门总成在安装完功能件如升降器等 以后，在升降器等功能件进行工作时，门内板会有较大的移动 （俗称门呼吸），这表示车门总成刚度还是不够，所以还需要通
标准刚度的要求进行校核，计算结果如表 6 所列。
表 6 优化结果校核计算表
分析工况 垂直刚度 Vertical Rigidity 上扭刚度 Torsion Rigidity Upper 下扭刚度 Torsion Rigidity Lower
窗框刚度 Upper frame Rigidity
计算结果 15 14 16 12 12 13 10
约束好整个车门总成的包边周圈，在如图 5 所示的车门
图 5 车门总成垂直刚度加载示意图
图 7 车门内板原始方案分析示意图
表 3 优化前车门内饰板区域刚度值
比较项目 X 项目滑移门初始方案
内板最大位移 内板最大位移
（mm）
目标值（mm）
6.296
4
加载点位移 （mm） 4.796
加载点位移 目标值（mm）
145
Equipment Manufactring Technology No.6，2009 过优化门内板的结构来提高车门总成的刚性。
图 10 再次优化后的方案
图 8 车门总成优化方案示意图
图 9 车门内板首次优化后分析示意图
表 4 首次优化后车门内饰板区域刚度值
比较项目
车门初始方案 首次优化方案
（1）减小了右下侧的安装提高刚性。
（2）在右上侧的安装工艺孔周圈尽可能的增加了一些沉 边。优化后的方案如图 10。
用上面的再次的优化结果再进行 CAE 分析，得出如下的 分析结论和数据，从数据可以看出，通过再次的优化，车门内 板上的最大位移值和加载点的位移值均有了一些改善，并且 也都达到了预定目标，优化后的结果基本满足了设计要求。
1 车门总成的 CAE 刚度分析
1.1 车门刚度简介 车门刚度一般包括：垂直刚度，上扭刚度，下扭刚度，窗框
刚度（如图 1）。
1.2 各种刚度 CAE 分析模型建立及说明 （1）各种刚度的约束方式： 1）垂直刚度 Vertical Rigidity（如图 2）。
约束上滑轨 中 心 X，Y， 两个方向平 动自由度
The Application on the Design of Truck Door of CAE Simulate Analyze
CAO De-le (SAIC GM Wuling Automobil Co., Ltd., Technical Development Center , Liuzhou Guangxi 545007,China)
1.5
从表 3 中数据可以看出，在玻璃升降器摇柄安装位置施 加 Y 向 200N 的力时，内板的的最大位移和加载点的位移都 较大，离我们设定的目标值还有一些距离，说明车门总成的刚 度还较差。 2.2 首次优化方案
为了提高车门总成的刚度，经过分析提出了如下的优化 方案，该方案的主要更改是：
减小了内板左侧工艺安装孔，同时在孔的一整周圈增加 了沉边，以此增加刚度，同时在右下侧的工艺安装孔也增加了 三边的沉边，同时缩小右侧的两个工艺安装孔的大小。优化后 的方案如图 8。
表 5 再次优化后车门内饰板区域刚度值
项目
车门初始方案 首次优化方案 再次优化方案
内板最大位移 （mm） 6.296 4.059 2.424
内板最大位移 目标值（mm）
3 3 3
加载点位移 （mm） 4.796 3.129 1.55
加载点位移 目标值（mm）
1.5 1.5 1.5
2.4 标准刚度验算 根据上面最后一次的优化结果，再进行一次前面的各种
2 车门内板的优化设计
2.1 原始方案
图 4 窗框刚度的约束
表 1 各种刚度的加载方式
分析工况 垂直刚度 Vertical Rigidity 上扭刚度 Torsion Rigidity Upper 下扭刚度 Torsion Rigidity Lower
窗框刚度 Upper frame Rigidity
Equipment Manufactring Technology No.6，2009

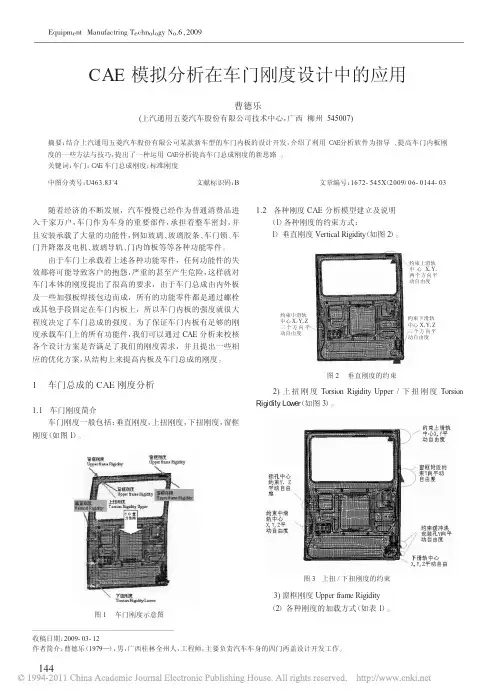

CAE 模拟分析在车门刚度设计中的应用
曹德乐
(上汽通用五菱汽车股份有限公司技术中心，广西 柳州 545007)
摘要：结合上汽通用五菱汽车股份有限公司某款新车型的车门内板的设计开发，介绍了利用 ＣＡＥ 分析软件为指导 、提高车门内板刚 度的一些方法与技巧，提出了一种运用 ＣＡＥ 分析提高车门总成刚度的新思路 。 关键词：车门；ＣＡＥ；车门总成刚度；标准刚度
载荷说明 锁心位置加垂直向下 900N
1G 重力作用 窗上角加 Y 方向 500N 门下角加 Y 方向 900N 窗上前角外板加 Y 方向 500N 窗上前角内板加 Y 方向 500N 窗上后角外板加 Y 方向 500N 窗上后角内板加 Y 方向 500N
1.3 车门刚度的计算结果及分析 根据上述的模型设定及加载方式，计算出了某款车型的
3) 窗框刚度 Upper frame Rigidity （2）各种刚度的加载方式（如表 1）。
收稿日期：2009- 03- 12 作者简介：曹德乐（1979—），男，广西桂林全州人，工程师，主要负责汽车车身的四门两盖设计开发工作。
144
《装备制造技术》2009 年第 6 期
玻璃升降器手柄操作位置施加 Y 向 200N 的力，然后通过测 量车门内板的内饰板区域的最大位移值和施力点位移值来判 定该区域的刚度。
计算结果 19 15 17 12 12 13 10
设计目标值 16.0 18.0 22.0 14.0 14.0 16.0 12.0
从表 2 的计算结果看，目前的车门总成的垂直刚度无法 满足设计目标。经过分析发现，垂直刚度不足的主要原因，是 内板封板区域刚度不足。为了在改进内板的过程中，不重复计 算上面的几种标准刚度。特别设定了评价车门总成的内饰板 区域刚度的方法，该方法的约束设定和加载方式如下：
后侧门总成的各种刚度值见表 2。
图 6 车门内板原始方案图
表 2 某款车型后侧门总成的各种刚度值（mm）
分析工况 垂直刚度 Vertical Rigidity 上扭刚度 Torsion Rigidity Upper 下扭刚度 Torsion Rigidity Lower
窗框刚度 Upper frame Rigidity
约束中滑轨 中心 X，Y，Z 三个方向平 动自由度
约束下滑轨 中心 X，Y，Z 三个方向平 动自由度
图 2 垂直刚度的约束
2) 上 扭 刚 度 Torsion Rigidity Upper / 下 扭 刚 度 Torsion Rigidity Lowe（r 如图 3）。
图 1 车门刚度示意图
图 3 上扭 / 下扭刚度的约束
146
中图分类号：U463.83+4
文献标识码：B
文章编号：1672- 545X（2009）06- 0144- 03
随着经济的不断发展，汽车慢慢已经作为普通消费品进 入千家万户，车门作为车身的重要部件，承担着整车密封，并 且安装承载了大量的功能件，例如玻璃、玻璃胶条、车门锁、车 门升降器及电机、玻璃导轨、门内饰板等等各种功能零件。
内板最大位移 （mm） 6.296 4.059
内板最大位移 目标值（mm）
3 3
加载点位移 （mm） 4.796 3.129
加载点位移 目标值（mm）
1.5 1.5
2.3 再次优化方案 根据首次优化方案的 CAE 分析结果看，该方案对于内板
的最大位移及加载点的位移都有了一些改善，但是离我们设 定的目标还有一些距离，所以还需要继续优化，经过分析，我 们提出了再次优化的方案，本次优化的主要更改是：
由于车门上承载着上述各种功能零件，任何功能件的失 效都将可能导致客户的抱怨，严重的甚至产生危险，这样就对 车门本体的刚度提出了很高的要求，由于车门总成由内外板 及一些加强板焊接包边而成，所有的功能零件都是通过螺栓 或其他手段固定在车门内板上，所以车门内板的强度就很大 程度决定了车门总成的强度。为了保证车门内板有足够的刚 度承载车门上的所有功能件，我们可以通过 CAE 分析来校核 各个设计方案是否满足了我们的刚度需求，并且提出一些相 应的优化方案，从结构上来提高内板及车门总成的刚度。
