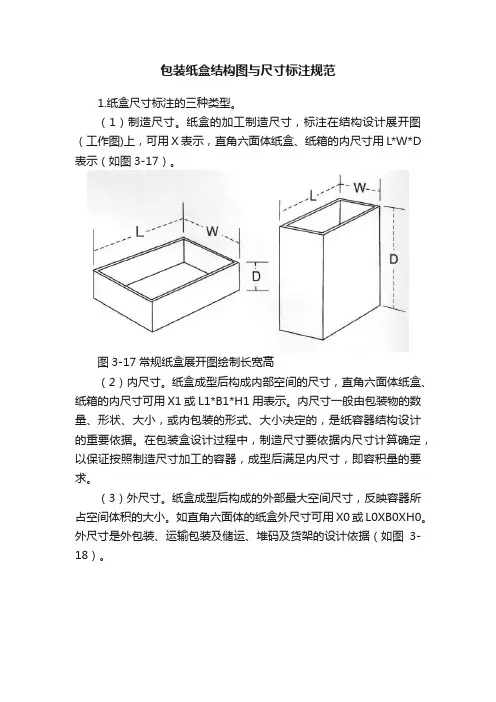

包装纸盒结构图与尺寸标注规范1.纸盒尺寸标注的三种类型。

(1)制造尺寸。

纸盒的加工制造尺寸,标注在结构设计展开图(工作图)上,可用X 表示,直角六面体纸盒、纸箱的内尺寸用L*W*D 表示(如图3-17)。

图3-17常规纸盒展开图绘制长宽高(2)内尺寸。

纸盒成型后构成内部空间的尺寸,直角六面体纸盒、纸箱的内尺寸可用X1或L1*B1*H1用表示。

内尺寸一般由包装物的数量、形状、大小,或内包装的形式、大小决定的,是纸容器结构设计的重要依据。

在包装盒设计过程中,制造尺寸要依据内尺寸计算确定,以保证按照制造尺寸加工的容器,成型后满足内尺寸,即容积量的要求。

(3)外尺寸。

纸盒成型后构成的外部最大空间尺寸,反映容器所占空间体积的大小。

如直角六面体的纸盒外尺寸可用X0或L0XB0XH0。

外尺寸是外包装、运输包装及储运、堆码及货架的设计依据(如图3-18)。

图18图192.纸盒设计图标注方法。

(1)纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方法与国家机械制图标准一致,尺寸界线从裁切线或中心线(或槽中心线)引出,也可把裁切线、中心线当做尺寸界线标注。

(2)印刷文字、图案以稿样为准,在设计图上不必画出,只需按比例标出尺寸范围,、用点划线画出,并在技术要求中注明印刷涂油的要求即可。

(3)立体图样应标注内尺寸,如需标注外尺寸,应在尺寸前加注“外”字。

(4)纸板名称、规格、厚度可在技术要求中提出。

3.管型折叠纸盒的结构与尺寸规范。

(1)粘贴翼倒角角度:10*15。

(2)切缝锁合/封口主摇翼宽度缩减量:一般为0.80mm或纸板厚度。

(3)切缝锁合/插舌翼片缩进量:一般为0.8mm或纸板厚度。

(4)切缝锁合/防尘翼(封口副翼)肩:根据纸盒尺寸和I或纸板厚度而变化。

(5)切缝锁合/主防尘翼(封口副翼)角度:一般为45(6)切缝锁合/次防尘翼(封口副翼)角度:一般为15。

(7)防尘翼(封口副翼)缩进量:一般为…8111111或纸板厚度。

国际纸箱规范标准-各纸箱箱型类别(纸箱必看)

国际纸箱规范标准-各纸箱箱型类别(纸箱必看)

国际纸箱箱型标准瓦楞纸箱的箱型结构.在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。

以往对纸箱包装结构的语言描述既冗长又复杂,现在改用本标准后,箱型用简单的数字代号表示,使任何国家的人不论在语言或其他方面所存在的差异都容易理解。

纸箱包装的订单和规格都可参照本标准。

本标准只能由FEFC0和ASSC0作增补和修改。

本标准下的系统结构为纸箱内部视图纸箱规格尺寸除非另有规定,所有纸箱内径尺寸都以毫米为单位表示如下:长度(L)×宽度(B)×高度(H)其中,长度(L)=开口处最长的尺寸宽度(B)=开口处最短的尺寸高度(H)=从开口处至箱底水平面的尺寸长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定,在某些箱型中其宽度要大于长度。

测定纸箱尺寸,必须在规定的标准气候条件下进行,在平铺的纸板上从压线中心处开始.同时注意量具本身的厚度。

对于罩盖型纸箱,罩盖的高度(h)可在斜线后用第四尺寸表示,即355 X 205×120/40毫米(L) (B) (H) (h)对于搭口外部摇盖纸箱,搭口(o)区域的长度可在斜线后用第四尺寸表示,即355×205×1 20/40毫米(L) (B) (H) (o)纸板规格尺寸除非另有规定,所有瓦楞纸板尺寸都以毫米为单位表示如下:第一尺寸×第二尺寸其中,第一尺寸=沿胶缝的长度第二尺寸=垂直于胶缝的长度纸箱式样某些纸箱类型衍生自同种式样,因而无需就此类型另行规定。

但是在表示基本箱型式样的数字后面需添加一个后缀数字.并用破折号隔开,如0201—2。

具体到每个生产商,这样的式样标准可能会略有不同。

纸箱式样组合下图所示的纸箱结构式样为纸箱的基本类型。

若纸箱的结构为两种或三种基本类型的组合,如摇盖组合,也同样可以表示为:上摇盖0204,下摇盖0215 这样的式样还可以表示为O204/O215(上摇盖/下摇盖)。

包装结构尺寸设计简单说明-图文结合

包装结构尺寸设计简单说明-图文结合

那么纸盒外部宽度为:Xo = 29 + 2 = 31mm
瓦楞纸箱的尺寸设计
1) 瓦楞纸箱的内部尺寸 瓦楞纸箱的内部尺寸,由被包装商品的最大
外形尺寸,商品的组装和个数以及隔衬与缓冲装 置的尺寸有关。当被包装商品为单件时,其计算 公式为:
X i xmax k Xi
式中,Xi 是瓦楞纸箱某一方向的内 部尺寸 (mm); xmax 是被包装商品某一方向的最大外 形尺寸(mm); kXi 是纸箱内部尺寸修正系数 (mm),其数值见表 1。
表 1 纸箱内部尺寸修正系数(mm)
kLi
kBi
kHi 小型箱 中型箱 大型箱
3~7 3~7 1~3 3~4 5~7
注:尺寸大者取大值,尺寸小者取小值。
图(4)
例如:如图(4) 被包装商品的宽度方向最大外形尺寸 xmax = 60mm ,用中型箱时 那 么 瓦 楞 纸 箱 内 部 尺 寸 为 : Xi = 60 + 3 = 63mm
那么瓦楞纸箱制造宽度尺寸为:X = 373 + 8 = 381 mm (公司一般所用外箱纸为双瓦楞纸)
被包装商品的高度方向最大外形尺寸 Xhi =
500mm ,瓦楞纸箱宽度制造尺寸系数 kX=16mm
那么瓦楞纸箱制造宽度尺寸为:Xh = 500 + 16 = 516 mm (公司一般所用外箱纸为双瓦楞纸)
的数值)
那么瓦楞纸箱内部宽度尺寸为:Xi = 60mm
*6+ 2*(6-1)+ 3 =
373mm
2)瓦楞纸箱的制造尺寸 瓦楞纸箱长、宽、高的制造尺寸计算公式为:
X Xi kX
式中,X 是瓦楞纸箱长、宽或高的制造尺寸 ( mm ) ; Xi 是 瓦 楞 纸 箱 某 方 向 的 内 部 尺 寸

常用纸盒结构

常用纸盒结构
图中B处的2°斜线的目的是纸盒在经过模切后方便于废料退料。
图中C处3mm的作用是防止折叠后多层纸重叠造成该处破裂。 (图5)
(6)自动锁合底盒型成型过程
自动锁合底盒型制作折叠 成型步骤: 胶合处是反折而糊的
五、盘式折叠纸盒结构设计
1、盘式折叠纸盒定义:
盘式折叠纸盒是由一页纸板四 周以直角或斜角折叠成主要盒 型的。盘式折叠纸盒主要适用 于包装鞋帽、服装、食品和礼 品等。为常见盘式折叠纸盒, 其基本构成及各部分名称如图。
图中A处为自动锁合底的锁扣,它 位于1/2长和1/2宽的交叉处。往下 有 1mm 距 离 , 目 的 是 增 强 锁 合 度 , 再 往 下 还 有 5mm 的 圆 弧 及 30° 的 斜线,目的是成型的过程中,能 顺利的滑行而不受阻碍。
图中阴影部分为纸盒的胶合处,在成型时它是反折叠的,所以我们的排刀模时一般使用齿刀且齿刀与 盒长折合线呈45°。一般胶合处的大小越大,胶合牢度越大。
四、常用管式折叠纸盒
(1)笔直插入式盒型
笔直插入式纸盒,国 际标准名称为 “STRAIGHT TUCK END”,简写为S.T.E
这种盒型有一个很重 要的附加功能,就是 能作开窗处理。
但它的缺点是两头凸 出,排版模切时较浪 费纸材。
(3)笔直插入式盒型——飞机式
其形状犹如飞机, 它的功能和用途 基本和笔直插入 式纸盒一样
4、常用的盘式折叠纸盒——双边墙盒型
双边墙盒型,英文名“DOUBLE SIDE WALL”,顾名思义,该盒型 的盒边结构是双重的。双边墙盒型 生产方式简单,各部位收头完整, 一般都会做成上下盖,形成天地罩 盖盒型
胶合处因为要向内折叠和盒深面形 成双面,所以它的最大值不能超过 盒深减去纸张厚度。

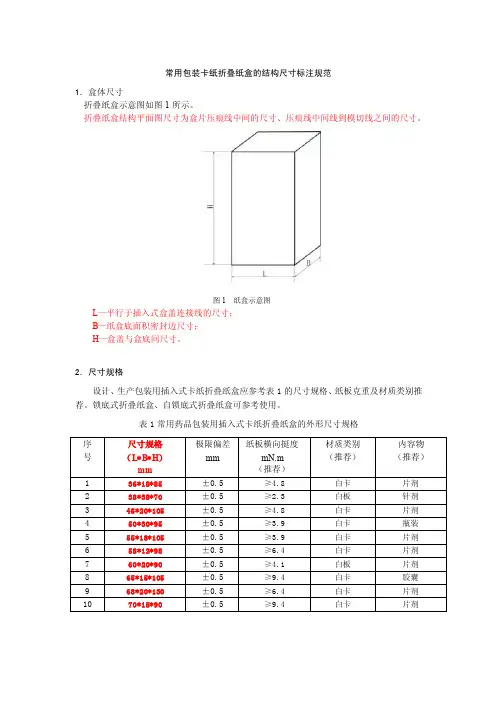

常用包装卡纸折叠纸盒结构尺寸标注规范

常用包装卡纸折叠纸盒结构尺寸标注规范

常用包装卡纸折叠纸盒的结构尺寸标注规范
1.盒体尺寸
折叠纸盒示意图如图1所示。

折叠纸盒结构平面图尺寸为盒片压痕线中间的尺寸、压痕线中间线到模切线之间的尺寸。

图1 纸盒示意图
L—平行于插入式盒盖连接线的尺寸;
B—纸盒底面积密封边尺寸;
H—盒盖与盒底间尺寸。

2.尺寸规格
设计、生产包装用插入式卡纸折叠纸盒应参考表1的尺寸规格、纸板克重及材质类别推荐。

锁底式折叠纸盒、自锁底式折叠纸盒可参考使用。

表1常用药品包装用插入式卡纸折叠纸盒的外形尺寸规格。

常用包装卡纸折叠纸盒的结构尺寸标注规范

常用包装卡纸折叠纸盒的结构尺寸标注规范

常用包装卡纸折叠纸盒的结构尺寸标注规范包装卡纸折叠纸盒的结构尺寸标注规范是为了确保制造过程中的准确性和一致性,也是为了方便运输和储存。

下面是一般常用的包装卡纸折叠纸盒的结构尺寸标注规范:
1.尺寸标注位置
尺寸标注通常位于纸盒的底部或侧面的一角,以便于查看和识别。

标注应该清晰可见,不容易磨损或掉落。

2.盒子尺寸标注名称
一般情况下,包装卡纸折叠纸盒的结构尺寸标注应包括以下几项:- 长度(Length):即纸盒的最长边的尺寸。

- 宽度(Width):即纸盒的最宽边的尺寸。

- 高度(Height):即纸盒的最高边的尺寸。

- 合页(Living hinge):即纸盒的折叠处,这是为了方便纸盒的开合。

3.尺寸标注单位
4.壁厚标注
壁厚是指纸盒的厚度,也是制造纸盒的重要参数之一、壁厚通常以毫米(mm)为单位标注,标注应在需要的位置和角度进行。

5.折叠方向和方法的标注
如果纸盒有特定的折叠方向和方法,应该在纸盒的适当位置标注清楚。

这可以帮助操作人员正确地折叠盒子,以确保纸盒的正确形状。

6.材料标注
制造纸盒的材料也是非常重要的,因此应该在标注中包含相关的信息。

可以标注纸盒使用的纸张类型、克重、颜色等信息。

7.额外的标注要求
根据具体的设计和制造要求,可能还需要额外的标注,例如特殊的开
槽或切割位置、折叠边和预剪线等。

总之,包装卡纸折叠纸盒的结构尺寸标注规范是为了确保制造的一致
性和准确性,以及方便操作和识别。

标注应详细、清晰,包括必要的尺寸、单位、壁厚、折叠方向和方法、材料等信息,并根据具体要求添加其他的
标注。

常用纸盒结构ppt正式完整版

常用纸盒结构ppt正式完整版

四、常用管式折叠纸盒
(1)笔直插入式盒型
10、母笔锁扣直=公插锁扣入+2m式m 纸盒,国 际标准名称为 盘式折叠纸盒是由一页纸板四周以直角或斜角折叠成主要盒型的。
但它的缺点是两头凸出,排版模切时较浪费纸材。
“STRAIGHT TUCK 反向插入式盒型,国际标准名称为“REVERSE TUCK END”,简写为,它可称为纸包装盒的鼻祖,是最原始的第一个盒型 。
常用纸盒结构
常用纸盒结构
二、纸盒设计尺寸的标注
纸盒包装使用的纸材厚度一般在0.3mm— 1.1mm之间,包装可以折叠压平,便于运输。
1、内尺寸(纸包装容积尺寸):Xi=Li×Wi×Hi; 外尺寸(纸包装体积尺寸) :Xo=Lo×Wo×Ho; 制造尺寸(纸包装生产(标注)尺寸
方向 长 宽 高
内尺寸 Li Wi Hi
为常见盘式折叠纸盒,其基本构成及各部分名称如图。
部位合至1部位, 反向插入式盒型,国际标准名称为“REVERSE TUCK END”,简写为,它可称为纸包装盒的鼻祖,是最原始的第一个盒型 。 最后将3部位插入 10、母锁扣=公锁扣+2mm
体板与底板整体相连,底板是纸盒成型后自然构成的,不需要像管式折叠纸盒那样,由底板、襟片组合封底。
(1)反向插入式盒型
反向插入式盒型,国际标准名称为“REVERSE TUCK END”, 简写为,它可称为纸包装盒的鼻祖,是最原始的第一个盒型 。
国际标准中小型反相盒盖纸盒各主要尺寸公式
1、糊头尺寸可在10~16mm 2、当盒宽16~20mm,插舌为10mm 3、当盒宽20~24mm,插舌为13mm 4、当盒宽24~38mm,插舌为16mm 5、当盒宽38~57mm,插舌为20mm 6、当盒宽57~108mm,插舌为22mm 7、当盒长为20~30mm,肩为3mm 8、当盒长为30~60mm,肩为5mm 9、当盒长为60~120mm,肩为7mm 10、母锁扣=公锁扣+2mm 11、防尘翼可为1/2宽+1/2插舌,或多 于或少于此尺寸,完全依据需要而定, 但不得大于1/2长,不然左右两片会重 叠在一起。

产品包装纸箱设计规范标准[详]

产品包装纸箱设计规范标准[详]

文件名稱产品包装纸箱设计规范文件編號版本編制部門工程部編製日期頁碼7 1.目的规范产品包装纸箱设计要求,以确保产品在搬运,储存及运输过程中之品质保证2. 範圍本规范规定了本公司纸箱结构的一般性设计要求,规定,适用于本公司产品包装纸箱设计的相关部门3. 瓦楞纸箱设计步骤内容:3.2. 纸箱单箱重量(毛重)规定根据国家标准,对人工搬运的单件包装箱最大重量规定为18kg,考虑到公司产品的特殊性及人员搬运操作方便性,公司规定产品包装单件重量不得大于15kg3.3.箱型外销内销楞形瓦楞外箱公用K=A特殊K=K A=A BC双内箱A3A B3B BC双纸盒A9A9B单隔板B3B3B单刀卡A9A9E单3.1.纸箱的结构选型(本公司包装箱一般采用GB/T6543-2008 0201 型结构)瓦楫类别瓦楞高度(™)瓦楞个數曲Shni代号h 朮JXfXfXfX大瓦楞15-53d ±2Rhi xx.x x/ HJT小瓦物 2.5-350 ±2以雜之C加y Y 7 Y7 1/ vy \中瓦IS 3. 5T28+2以4代之E坑fUl TL撤小瓦柿 1.1-2舛±4抽代之〔46 9136 ±20纸纸蜩纸纸里坑中坑面纸箱最外面的那层称为面纸,最里内的纸称为里纸,中间凹凸不平的纸为坑纸,两坑 纸中间纸称为隔纸,其材质表达方式为:◊前面的字母(如K,A,B )表示为面纸纸质◊中间符号(如=表示瓦楞层数,9表示E 坑幼坑纸,3表示B 坑单瓦楞◊后面表示字母(如K,A,B )表示为里纸纸质◊如K=K,表示为面纸和里纸都是K 纸材质,双层瓦楞纸(默认 BC 组合瓦楞)34依照集装箱配合最优尺寸及堆码方式进行外箱尺寸设计 341.栈板规格规定1100X l100m (单面木质栈板) 3.42外箱标准堆码方式为重叠反交错和旋转交错两种♦重叠式和正反交错堆码方式3.5. 尺寸设计要求3.5.1. 公司外箱公用尺寸为L500mm*B330n ft L370mm*330m S 种,高度依产品包装方式数量及重量决定3.5.2. 其他外箱尺寸管制f 500mm外箱标准设计内尺寸依产品重量及纸质外箱标准设计内尺寸li110mm 330mm1100mm♦旋转交错方式L: 500长宽比:1.5BH:L:370mm B:330mmH BH:依产品重量及纸质长宽比:1.123.521.瓦楞纸箱的尺寸以内尺寸为标准,如需标注外尺寸应在尺寸前加“外”字,单位为毫米(mr)内尺寸就是纸箱内净空尺寸,以长、宽、高顺序表示,字母代号以L、B H表示。

产品包装纸箱设计规范

产品包装纸箱设计规范

文件名稱产品包装纸箱设计规范文件編號版本編制部門工程部編製日期頁碼7 1.目的规范产品包装纸箱设计要求,以确保产品在搬运,储存及运输过程中之品质保证。

2.範圍本规范规定了本公司纸箱结构的一般性设计要求,规定,适用于本公司产品包装纸箱设计的相关部门3.瓦楞纸箱设计步骤内容:3.1. 纸箱的结构选型(本公司包装箱一般采用GB/T6543-2008 0201型结构)3.2. 纸箱单箱重量(毛重)规定根据国家标准,对人工搬运的单件包装箱最大重量规定为18kg,考虑到公司产品的特殊性及人员搬运操作方便性,公司规定产品包装单件重量不得大于15kg3.3. 纸箱的材质规格箱型外销内销楞形瓦楞外箱公用K=A,特殊K=K A=A BC 双内箱A3A B3B BC 双纸盒A9 A9 B 单隔板B3 B3 B 单刀卡A9 A9 E 单纸箱最外面的那层称为面纸,最里内的纸称为里纸,中间凹凸不平的纸为坑纸,两坑纸中间纸称为隔纸,其材质表达方式为:◇前面的字母(如K,A,B)表示为面纸纸质◇中间符号(如=)表示瓦楞层数,9表示E坑幼坑纸,3表示B坑单瓦楞◇后面表示字母(如K,A,B)表示为里纸纸质◇如K=K,表示为面纸和里纸都是K纸材质,双层瓦楞纸(默认BC组合瓦楞)3.4. 依照集装箱配合最优尺寸及堆码方式进行外箱尺寸设计3.4.1.栈板规格规定1100×1100mm(单面木质栈板)3.4.2.外箱标准堆码方式为重叠反交错和旋转交错两种◆重叠式和正反交错堆码方式外箱标准设计内尺寸L: 500mm110mm B: 330mm H: 依产品重量及纸质330mm 长宽比:1.5500mm1100mm◆旋转交错方式外箱标准设计内尺寸330mmL:370mm110mm B:330mmH:依产品重量及纸质长宽比:1.12370mm1100mm3.5.尺寸设计要求3.5.1.公司外箱公用尺寸为L500mm*B330mm和L370mm*330mm两种,高度依产品包装方式数量及重量决定3.5.2.其他外箱尺寸管制3.5.2.1.瓦楞纸箱的尺寸以内尺寸为标准,如需标注外尺寸应在尺寸前加“外”字,单位为毫米(mm),内尺寸就是纸箱内净空尺寸,以长、宽、高顺序表示,字母代号以L、B、H表示。

产品包装纸箱设计规范

产品包装纸箱设计规范

1.目的规范产品包装纸箱设计要求,以确保产品在搬运,储存及运输过程中之品质保证。

2.範圍本规范规定了本公司纸箱结构的一般性设计要求,规定,适用于本公司产品包装纸箱设计的相关部门3.瓦楞纸箱设计步骤内容:3.1. 纸箱的结构选型(本公司包装箱一般采用GB/T6543-2008 0201型结构)3.2. 纸箱单箱重量(毛重)规定根据国家标准,对人工搬运的单件包装箱最大重量规定为18kg,考虑到公司产品的特殊性及人员搬运操作方便性,公司规定产品包装单件重量不得大于15kg3.3.纸箱最外面的那层称为面纸,最里内的纸称为里纸,中间凹凸不平的纸为坑纸,两坑纸中间纸称为隔纸,其材质表达方式为:◇前面的字母(如K,A,B)表示为面纸纸质◇中间符号(如=)表示瓦楞层数,9表示E坑幼坑纸,3表示B坑单瓦楞◇后面表示字母(如K,A,B)表示为里纸纸质◇如K=K,表示为面纸和里纸都是K纸材质,双层瓦楞纸(默认BC组合瓦楞)3.4. 依照集装箱配合最优尺寸及堆码方式进行外箱尺寸设计3.4.1.栈板规格规定1100×1100mm(单面木质栈板)3.4.2.外箱标准堆码方式为重叠反交错和旋转交错两种◆重叠式和正反交错堆码方式外箱标准设计内尺寸L: 500mmB: 330mmH: 依产品重量及纸质330mm 长宽比:1.5500mm1100mm◆旋转交错方式外箱标准设计内尺寸330mmL:370mm110mm B:330mmH:依产品重量及纸质长宽比:1.12370mm1100mm3.5.尺寸设计要求3.5.1.公司外箱公用尺寸为L500mm*B330mm和L370mm*330mm两种,高度依产品包装方式数量及重量决定3.5.2.其他外箱尺寸管制3.5.2.1.瓦楞纸箱的尺寸以内尺寸为标准,如需标注外尺寸应在尺寸前加“外”字,单位为毫米(mm),内尺寸就是纸箱内净空尺寸,以长、宽、高顺序表示,字母代号以L、B、H表示。

包装纸盒CAD

包装纸盒CAD
Xi —折叠纸盒X方向上的内部尺寸,mm; Xmax—内装物在X方向上的最大尺寸,mm; NX —内装物在X方向上的排列个数; d—内装物之间的间隙,mm; Ki —内部尺寸修正系数,mm。 在长度和宽度方向上, Ki一般取3~5mm,在高度方向 上, Ki一般取1~3mm。
包 装 计 算 机 辅 助 设 计
9 —粘贴舌
图1 管式折叠纸盒基本构成









第六章 包装纸盒CAD
三、管式折叠纸盒基本尺寸 直角六面体包装纸盒一般有三个主要尺寸: 长—A,宽—B,高—H
图2 折叠纸盒盒片加工尺寸
包 装 计 算 机 辅 助 设 计
第六章 包装纸盒CAD
1.内(部)尺寸
X i X max N X d N X 1 Ki
第六章 包装纸盒CAD
2.外(部)尺寸
X o X i n t Ko
Xo—折叠纸盒X方向上的外部尺寸,mm; Xi —折叠纸盒X方向上的内部尺寸,mm; n—内尺寸Xi与外尺寸Xo的尺寸界线间的线板层数; t —折叠纸盒的纸板厚度,mm; Ko—外尺寸修正系数,mm。 Ko可根据加工设备的精度适当选取。
第六章 包装纸盒CAD
一、包装纸盒 管式折叠纸盒 折叠纸盒 盘式折叠纸盒 管盘式折叠纸盒 其他形式折叠纸盒 管式粘贴纸盒 粘贴纸盒 盘式粘贴纸盒 组合式粘贴纸盒
包 装 计 算 机 辅 助 设 计
包装纸盒
第六章 包装纸盒CAD
二、管式折叠纸盒 1~4 —盒体 5 —盒盖
6 —盒底
7 —盒盖副摇翼 8 —盒底副摇翼
包 装 计 算 机 辅 助 设 计
第六章 包装纸盒CAD

产品包装结构尺寸设计简单说明图文结合

产品包装结构尺寸设计简单说明图文结合

包装结构尺寸设计简单说明管式折叠纸盒(如常用的包装盒)的尺寸计算①部尺寸纸盒的部尺寸计算公式为: Xii k X X +=max式中,X i 是纸盒的部尺寸(mm );X max 是被包装物最大外形尺寸(mm );k Xi 是纸盒部尺寸修正系数(mm )。

对于折叠纸盒,在长、宽方向k Xi =3~5mm ;在高度方向k Xi =1~3mm 。

当被包装物是弹性物体如服装,k Xi 取小值;若被包装物是刚性物体如仪表,k Xi 则应取大值。

图(1)例如:如上图(1)被包装物的最大外形宽度X max =20mm ,且为刚性物品 那么纸盒部宽度为 X i =20+5=25mm②制造尺寸纸盒的制造尺寸计算公式为:X i k t n X X +-+=)1(式中,X 是纸盒制造尺寸(mm );X i 是纸盒部尺寸(mm );n 是在某方向上的纸板层数;t 是纸盒的纸板厚度(mm );k X 是纸盒制造尺寸修正系数(mm )。

制造尺寸修正系数k X 包含以下几方面的影响:a 纸板湿度变化的影响 纸板具有吸水性,湿度大会造成纸板尺寸增大,干燥则会使纸板尺寸缩小。

b 加工工艺的影响 机械的加工精度及工艺条件对纸板尺寸变化会产生作用。

c纸板纵横向纤维的影响纸板纵横向纤维组织的差异,促使纸板尺寸在环境湿度变化时在纵向和横向出现变化差异。

d尺寸方向差异的影响由于折叠纸盒的成型特点及考虑包装被包装物后承重方向问题,纸盒在长、宽、高方向上纸板的尺寸变化是有差异的。

考虑以上影响因素,一般在长度和宽度方向上k X取2mm,在高度方向上k X取1mm。

在严格控制纸板湿度和加工工艺条件的情况下,k X则可以忽略不计。

图(2)例如:如上图(2)纸箱部宽度尺寸为:X i=25mm,宽度方向上纸板为2层,纸箱厚度为:t=2mm那么纸盒部宽度制造尺寸为X=25+(2-1)*2+2=25+2+2=29mm③外部尺寸纸盒的外部尺寸计算公式为:=X+tX式中:X0是纸盒外部尺寸(mm);X是纸盒制造尺寸(mm);t是纸盒的纸板厚度(mm)。

包装的结构设计ppt课件

包装的结构设计ppt课件
50
51
斜盖椎面纸盒
这项简单设计是 一个有着椎形面和狭 小低部的基本容器造 型.通过纸盒顶部的倾 斜盒盖可以取出产品, 这个例子显示出手柄 作为选用件如何融入 设计来美化包装.
52
53
多曲线纸盒
这一折盖纸盒很好 地利用了曲线表面,展示 了一个美观直立的容器. 曲线轮廓有视觉上的感 染力,是织物,礼品或糖果 的理想包装.在制作过程 中需要用胶,但很容易展 平,须通过压按四面使容 器竖立.
48
金块状纸盒
这种方椎形纸盒低 部黏合,盒盖内折.不一定 要用醋酸纤维板在内侧 粘住切割好的窗形,每一 边都可以用来展示里面 的产品.折线的数量可以 减少以做出弯曲的面和 角.
49
拱顶纸盒
这是一个标准的四 面体纸盒如何通过使用 弯曲,半圆筒形的顶盖而 产生引人注目外观的示 例.顶盖 “A”不仅增强盖 子的强度,还能对产品起 保护作用.顶盖与面之间 的封口不是非常紧,所以 这种纸盒不适合用于对 保护要求高的产品.它可 以用于比如装饰性食品 的携带,可掀起的盖子为 产品提供另外的空间.
41
42
新颖的铅笔型包装
这一新颖形状的包装可 以用来展示铅笔.这种由两 部分组成的设计适合推销或 广告展示,而不适用于大批 量生产.里面的六角形插入 物可以牢固包装,也可以有 效地托住产品.这表明针对 具体产品的设计对新颖的销 售包装很有好处.
43
44
包底手提盒
这种表面轮廓呈椎 形的手提袋型纸盒通过 推压侧面很容易制成并 竖立起来, 同时也形成了 压合封闭的底座.通过挤 压纸盒上方的面来完成 入口的制作,用力推压顶 部的缝隙可以打开纸盒. 镂空处亦可展示物品.
45
46
三角内侧手提盒
这种有防震底的 纸袋适用于促销及包 装床上用品和服装等. 纸袋的强度要求取决 于产品.卡纸的厚度决 定纸袋的强度.

常用纸盒结构

常用纸盒结构

2、盘式折叠纸盒成型方法 ,: 盘式折叠纸盒各个体板之 间需用一定的组构形式连 接,才能使纸盒成型,具 体成型方法有: (1)对折组装 (2)锁合连接
(4)法国式反相插入式 ——
法国式反相插入式盒型, 国际标准名称为“FRENCH REVERSE TUCK END”,简写 为FRENCH S.T.E 。 该盒型作镜相处理就得可 到反相插入式盒型。 法国式反相插入式的盒盖 是从盒前面向盒背面盖。 它的优点是使纸盒的主要 展示面(前面)保持完整 性,使设计的内容可以延 伸到盒盖,该盒型已经成 为化妆品盒的专用盒型 。
四、常用管式折叠纸盒
(1)笔直插入式盒型
笔直插入式纸盒,国 际标准名称为 “STRAIGHT TUCK END”,简写为S.T.E 这种盒型有一个很重 要的附加功能,就是 能作开窗处理。 但它的缺点是两头凸 出,排版模切时较浪 费纸材。
(3)笔直插入式盒型——飞机式
其形状犹如飞机, 它的功能和用途 基本和笔直插入 式纸盒一样
(6)自动锁合底盒型
(6)自动锁合底盒型
从盒底结构图上看,多处出现 45°,其中糊头的 45°,是与一 般纸盒的盒样不一样的,原因是: 糊头的 45°在成型时会与最左边 的盒宽 45°交汇的,目的是在成 型时不与盒宽的 45°重叠,避免 了互相阻碍。 图中A处为自动锁合底的锁扣,它 位于1/2长和1/2宽的交叉处。往下 有 1mm 距离,目的是增强锁合度, 再往下还有 5mm 的圆弧及 30°的 斜线,目的是成型的过程中,能 顺利的滑行而不受阻碍。 图中阴影部分为纸盒的胶合处,在成型时它是反折叠的,所以我们的排刀模时一般使用齿刀且齿刀与 盒长折合线呈45°。一般胶合处的大小越大,胶合牢度越大。 图中B处的2°斜线的目的是纸盒在经过模切后方便于废料退料。

常用纸盒结构

常用纸盒结构
路漫漫其修远兮, 吾将上下而求索
四、常用管式折叠纸盒
(1)笔直插入式盒型
笔直插入式纸盒,国 际标准名称为 “STRAIGHT TUCK END”,简写为S.T.E
这种盒型有一个很重 要的附加功能,就是 能作开窗处理。
但它的缺点是两头凸 出,排版模切时较浪 费纸材。
路漫漫其修远兮, 吾将上下而求索
(3)笔直插入式盒型——飞机式
, 2、盘式折叠纸盒成型方法 :
盘式折叠纸盒各个体板之 间需用一定的组构形式连 接,才能使纸盒成型,具 体成型方法有: (1)对折组装 (2)锁合连接
路漫漫其修远兮, 吾将上下而求索
Hale Waihona Puke 1/3 b 断裂处界线 1/3 b 涂胶区域范围 1/3 b 纸张纹路走向
四、常用管式折叠纸盒
(1)反向插入式盒型
反向插入式盒型,国际标准名称为“REVERSE TUCK END”,简 写为R.T.E,它可称为纸包装盒的鼻祖,是最原始的第一个盒型 。 路漫漫其修远兮,
吾将上下而求索
国际标准中小型反相盒盖纸盒各主要尺寸公式
图中B处的2°斜线的目的是纸盒在经过模切后方便于废料退料。
图中C处3mm的作用是防止折叠后多层纸重叠造成该处破裂。 (图5)
路漫漫其修远兮, 吾将上下而求索
(6)自动锁合底盒型成型过程
自动锁合底盒型制作折叠 成型步骤: 胶合处是反折而糊的
路漫漫其修远兮, 吾将上下而求索
五、盘式折叠纸盒结构设计
1、盘式折叠纸盒定义:
常用纸盒结构
路漫漫其修远兮, 吾将上下而求索
2020年4月13日星期一
二、纸盒设计尺寸的标注
纸盒包装使用的纸材厚度一般在0.3mm— 1.1mm之间,包装可以折叠压平,便于运输
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1.纸盒尺寸标注的三种类型。

(1)制造尺寸。

纸盒的加工制造尺寸,标注在结构设计展开图(工作图)上,可用X 表示,直角六面体纸盒、纸箱的内尺寸用L*W*D表示(如图3-17)。

图3-17常规纸盒展开图绘制长宽高
(2)内尺寸。

纸盒成型后构成内部空间的尺寸,直角六面体纸盒、纸箱的内尺寸可用X1或L1*B1*H1用表示。

内尺寸一般由包装物的数量、形状、大小,或内包装的形式、大小决定的,是纸容器结构设计的重要依据。

在包装盒设计过程中,制造尺寸要依据内尺寸计算确定,以保证按照制造尺寸加工的容器,成型后满足内尺寸,即容积量的要求。

(3)外尺寸。

纸盒成型后构成的外部最大空间尺寸,反映容器所占空间体积的大小。

如直角六面体的纸盒外尺寸可用X0或L0XB0XH0。

外尺寸是外包装、运输包装及储运、堆码及货架的设计依据(如图3-18)。

图18
图19
2.纸盒设计图标注方法。

(1)纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方法与国家机械制图标准一致,尺寸界线从裁切线或中心线(或槽中心线)引出,也可把裁切线、中心线当做尺寸界线标注。

(2)印刷文字、图案以稿样为准,在设计图上不必画出,只需按比例标出尺寸范围,、用点划线画出,并在技术要求中注明印刷涂油的要求即可。

(3)立体图样应标注内尺寸,如需标注外尺寸,应在尺寸前加注“外”字。

(4)纸板名称、规格、厚度可在技术要求中提出。

3.管型折叠纸盒的结构与尺寸规范。

(1)粘贴翼倒角角度:10*15。

(2)切缝锁合/封口主摇翼宽度缩减量:一般为0.80mm或纸板厚度。

(3)切缝锁合/插舌翼片缩进量:一般为0.8mm或纸板厚度。

(4)切缝锁合/防尘翼(封口副翼)肩:根据纸盒尺寸和I或纸板厚度而变化。

(5)切缝锁合/主防尘翼(封口副翼)角度:一般为45
(6)切缝锁合/次防尘翼(封口副翼)角度:一般为15。

(7)防尘翼(封口副翼)缩进量:一般为…8111111或纸板厚度。

(8)摩檫锁合/插舌翼肩:根据纸盒尺寸和或纸板厚度而变化。

(9)摩擦锁合/主防尘翼(封口副翼)角度:一般为15。

(10)制造接头缩进量:一般为0.8mm或纸板厚度。

(11)完全或部分交叠密封盒底I防尘翼(封口副翼)肩:根据尺寸变化。

(12)完全或部分交叠密封盒底/主防尘翼(封口副翼)角度:一般为45。

(13)完全或部分交叠密封盒底/次防尘翼(封口副翼)角度:一般为。

(14)完全或部分交叠密封盒底/可选防尘翼(封口副翼)细节:一般为15。

(15)部分交叠密封盒底:一般为1/2宽度加9mm-10mm。
