醋酸纤维的制造
醋酸纤维的功能与特性
醋酸纤维的功能与特性定义：醋酸纤维（也称为纤维素纤维）是一种具有特定功能和特性的纤维材料。
它是由天然纤维素经醋酸酐处理得到的纤维，具有优异的物理性能和化学特性。
定义：醋酸纤维（也称为纤维素纤维）是一种具有特定功能和特性的纤维材料。
它是由天然纤维素经醋酸酐处理得到的纤维，具有优异的物理性能和化学特性。
来源和制备方法：醋酸纤维的主要来源是天然纤维素，如棉花和木材。
其中，棉花纤维是最常用的原料之一。
醋酸纤维的制备方法包括醋酸酐处理和纺丝过程。
首先，将天然纤维素与醋酸酐反应，形成醋酸纤维素。
然后，通过纺丝过程将醋酸纤维素制备成纤维。
来源和制备方法：醋酸纤维的主要来源是天然纤维素，如棉花和木材。
其中，棉花纤维是最常用的原料之一。
醋酸纤维的制备方法包括醋酸酐处理和纺丝过程。
首先，将天然纤维素与醋酸酐反应，形成醋酸纤维素。
然后，通过纺丝过程将醋酸纤维素制备成纤维。
来源和制备方法：醋酸纤维的主要来源是天然纤维素，如棉花和木材。
其中，棉花纤维是最常用的原料之一。
醋酸纤维的制备方法包括醋酸酐处理和纺丝过程。
首先，将天然纤维素与醋酸酐反应，形成醋酸纤维素。
然后，通过纺丝过程将醋酸纤维素制备成纤维。
来源和制备方法：醋酸纤维的主要来源是天然纤维素，如棉花和木材。
其中，棉花纤维是最常用的原料之一。
醋酸纤维的制备方法包括醋酸酐处理和纺丝过程。
首先，将天然纤维素与醋酸酐反应，形成醋酸纤维素。
然后，通过纺丝过程将醋酸纤维素制备成纤维。
功能和特性：醋酸纤维具有许多独特的功能和特性，使其在各个领域有广泛的应用。
首先，它具有优异的吸湿性能和透气性，能够有效调节人体的湿度和温度。
其次，醋酸纤维具有良好的柔软性和舒适度，使其成为制作衣物和家居用品的理想选择。
此外，它还具有优异的耐磨性和抗静电性能，能够延长纤维制品的使用寿命并减少静电产生。
醋酸纤维还具有一定的耐化学性，对一些化学物质具有较好的抵抗能力。
功能和特性：醋酸纤维具有许多独特的功能和特性，使其在各个领域有广泛的应用。
醋酸纤维素的生产制备工艺
中、高温乙酰化工艺醋酸纤维素（CA）的制备已有几十年的历史，从20世纪40～60年代的低温法，如美国专利24784258及310974311等，至80～90年代的高温法如美国专利4439605和3767642等。
传统的低温法中起始温度为5℃，反应终点温度38℃，由于纤维素酯化是个放热过程，放热程度与催化剂硫酸加量成正比，低温法硫酸用量般都大于10％（对纤维素质量而言），因此发热量很大。
要防止纤维素降解必须维持系统较低的温度，因而整个系统必须冷却，冷能消耗很大，同时反应周期长，一般需要3h，液比高达1：8，也就是需要大量冰醋酸作溶剂。
另外高温法由于催化剂用量大大减少并且使用组合催化剂和抗氧化剂等使纤维素酯化反应可以在较高温度（70～90℃）下进行，这样可以利用酯化反应的放热使温度上升，减少了能量的消耗，同时液比也可以降至1：（5～6）。
目前，国内外多趋于发展中、高温乙酰化等新工艺。
溶剂法工业醋化（酯化）工艺工业醋化（酯化）工艺主要有溶剂法和非溶剂法两大类。
目前工业上最常用的方法是溶剂法：以无水醋酸和醋酐的混合物为醋化主剂，稀释剂为醋酸，催化剂为硫酸。
醋化反应机理较为复杂，其主要反应如下：溶剂法制造二醋酸纤维素的流程见图8－1。
其主要工艺如下。
①木浆粕（硬木浆或软木浆）经粉碎后在预处理器里用冰醋酸进行活化，使纤维链的基团影化，以利于醋化反应。
②活化后的木浆在催化剂硫酸的作用下和醋酸－醋酐的混合物在夹套式醋化器里发生酯化反应。
由于酯化及醋酐与水的反应都是放热反应，而反应器内温度的上升会降低纤维的聚合度，因此必须在夹套里通冷冻盐水，以及时移走反应放出的热。
③从醋化器出来的浆液里，每个葡萄酐中的乙酰数略小于3。
通过水解器对其进行水解，以使醋化度降到产品要求的范围，不同的产品其醋化程度不同，二醋酸纤维素的乙酰基数平均为2．4。
适时加水使醋片沉析出来。
④沉析出来的醋片经水洗分离后从稀醋酸中物理分离出来进入干燥器，稀醋酸进入稀醋酸回收单元。
醋酸纤维的制备工艺、结构性能及发展趋势
醋酸纤维的制备工艺、结构性能及发展前景天津工业大学纺科1201 游兵 1210110115摘要：介绍了醋酸纤维的制备工艺、结构、性能以及研究未来的发展趋势，并对醋酸纤维的国内外生产情况和市场需求，应用前景做了详细分析。
关键词：醋酸纤维、制备工艺、结构性能、发展趋势一、概述醋酸纤维，化工产品，英文名cellulose acetate，简称CA。
又称醋酸纤维素、乙酸纤维或乙酸纤维素纤维。
醋酸纤维分为二醋酯纤维和三醋酯纤维，是人造纤维的一种。
是用纤维素为原料，经化学成法转化成醋酸纤维素酯制成的化学纤维。
首次制备于1865年，是纤维素的乙酸酯。
纤维素以醋酸或醋酐在催化剂作用下进行酯化，而得到的一种热塑性树脂，纤维素分子中羟基用醋酸酯化后得到的一种化学改性的天然高聚物。
其性能取决于乙酰化程度。
二、醋酸纤维的制备工艺1. 工艺分类醋酸纤维生产有干法纺丝、二步湿法和一步湿法三种纺丝工艺路线, 因湿法纺丝缺点较多, 目前国外主要醋酸纤维生产企业都采用干法纺丝。
2.主要流程活化后的纤维素进人硫酸、醋酸配组成的乙酰化剂中进行乙酰化, 在对乙酞化后的三醋酸纤维素部分皂化, 以改善纤维素在丙酮溶液中的溶解性, 同时使纤维素分子量有一定程度的下降, 经皂化后的混合液, 加人一定量的沉淀剂使二醋酸纤维素酯沉淀, 再蒸去溶剂使二醋酸纤维素酯析出, 经洗涤去除残留的醋酸, 再经稳定化处理除去残留的硫酸, 最后经压榨、干燥、粉碎制得二醋酸纤维素酯3.纺丝及后处理纺丝原液通过每个纺丝位的计量泵、烛型滤器、调温器, 从喷丝帽中喷出, 借助纺丝甫道中的热空气加热, 使原液中的丙酮蒸发出来, 其自身则固化成形。
固化的丝条由纺丝甫道的底部出来, 经集束后卷绕在丝筒上, 经加捻后处理得到成品醋醋长丝。
经集束后投人对流的水中, 再经切断、皂洗、压榨、干燥, 即得到醋醋短丝。
三、醋酸纤维的结构性能与用途1．醋酸纤维素的结构1.1醋酸纤维素分子式：(C6H7O2)(OOCCH3)3n●式中x=1.8(醋酸含量为46%)为一醋酸纤维素●式中x=2.4(醋酸含量为54.8%)为二醋酸纤维素●式中x=3.0(醋酸含量为62.5%)为三醋酸纤维素1.2醋酸纤维的纵向和截面形态1.2.1纵向纤维表面形态光滑,较为均一,有明显的沟槽;由其截面形态可看出,纤维无皮芯结构,呈苜蓿叶形,周边较为光滑,少有浅的锯齿。
醋酸纤维

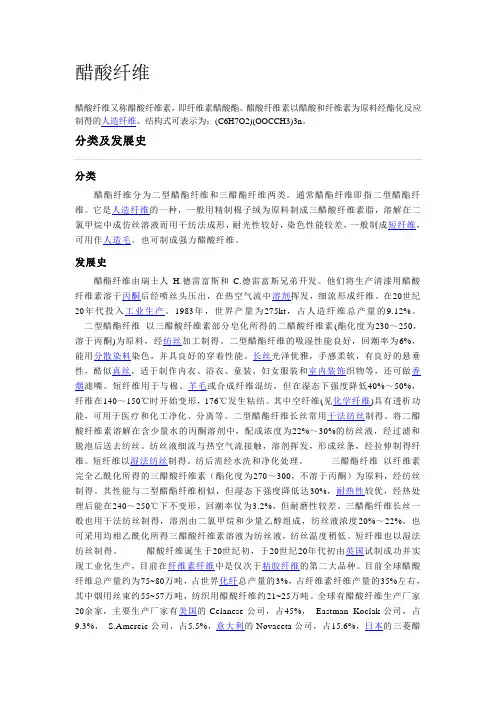

醋酸纤维醋酸纤维又称醋酸纤维素，即纤维素醋酸酯。
醋酸纤维素以醋酸和纤维素为原料经酯化反应制得的人造纤维。
结构式可表示为：(C6H7O2)(OOCCH3)3n。
分类及发展史分类醋酯纤维分为二型醋酯纤维和三醋酯纤维两类。
通常醋酯纤维即指二型醋酯纤维。
它是人造纤维的一种，一般用精制棉子绒为原料制成三醋酸纤维素脂，溶解在二氯甲烷中成仿丝溶液而用干纺法成形，耐光性较好，染色性能较差，一般制成短纤维，可用作人造毛。
也可制成强力醋酸纤维。
发展史醋酯纤维由瑞士人H.德雷富斯和 C.德雷富斯兄弟开发。
他们将生产清漆用醋酸纤维素溶于丙酮后经喷丝头压出，在热空气流中溶剂挥发，细流形成纤维。
在20世纪20年代投入工业生产。
1983年，世界产量为275kt，占人造纤维总产量的9.12%。
二型醋酯纤维以三醋酸纤维素部分皂化所得的二醋酸纤维素(酯化度为230～250，溶于丙酮)为原料，经纺丝加工制得。
二型醋酯纤维的吸湿性能良好，回潮率为6%，能用分散染料染色，并具良好的穿着性能。
长丝光泽优雅，手感柔软，有良好的悬垂性，酷似真丝，适于制作内衣、浴衣、童装、妇女服装和室内装饰织物等，还可做香烟滤嘴。
短纤维用于与棉、羊毛或合成纤维混纺，但在湿态下强度降低40%～50%，纤维在140～150℃时开始变形，176℃发生粘结。
其中空纤维(见化学纤维)具有透析功能，可用于医疗和化工净化、分离等。
二型醋酯纤维长丝常用干法纺丝制得。
将二醋酸纤维素溶解在含少量水的丙酮溶剂中，配成浓度为22%～30%的纺丝液，经过滤和脱泡后送去纺丝。
纺丝液细流与热空气流接触，溶剂挥发，形成丝条，经拉伸制得纤维。
短纤维以湿法纺丝制得。
纺后需经水洗和净化处理。
三醋酯纤维以纤维素完全乙酰化所得的三醋酸纤维素（酯化度为270～300，不溶于丙酮）为原料，经纺丝制得。
其性能与二型醋酯纤维相似，但湿态下强度降低达30%，耐热性较优，经热处理后能在240～250℃下不变形，回潮率仅为3.2%，但耐磨性较差。
醋酸纤维素制造工艺流程

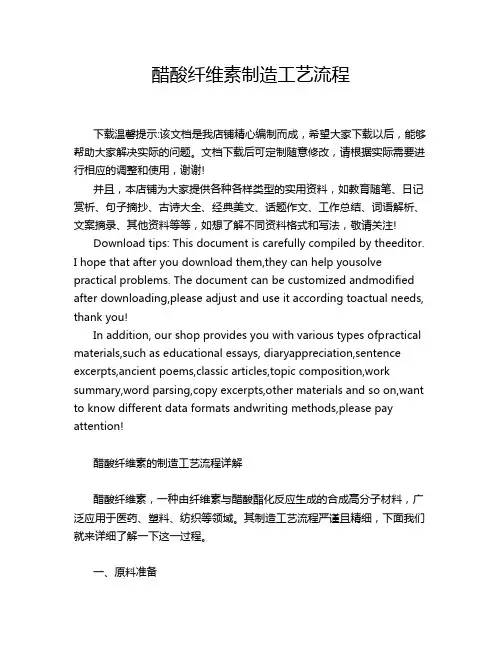

醋酸纤维素制造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!醋酸纤维素的制造工艺流程详解醋酸纤维素，一种由纤维素与醋酸酯化反应生成的合成高分子材料，广泛应用于医药、塑料、纺织等领域。
醋酸纤维的加工工艺原理及应用
堕卿
醋 酸 纤 维 的加 工 工 艺原 理及 应 用
露 李 江 ［塔城地 区纤维检验所，新疆 乌 苏 ８３３０００］
醋酸纤维虽然具有诸多优点 ，但是其本身也存 在强力较低 、耐用性能较差的缺点 ，这也是纺织用醋 酸长丝消费量在最近几年持续下 降的原因之一 。 自 醋 酸 纤 维 开 始工 业 化 生 产 以来 ，国 内外 研 发 人 员 就 一 直致力于以促进 醋酸纤维工业发展 、开拓醋酸纤 维应用为 目的的研究 工作 。此外 ，虽然醋酸纤维生 产过程无污染 ，原料可 以再生 ，适合可持续 发展 ，但 传统醋酸纤维 以木材 、棉短绒为原料 ，由于林业资源 的限制 、技术问题等原因，使得醋酸纤维工业的发展 受到较大的限制 ，因此开发新 的原 材料 以制备纤维 素醋酸醋及相应 的纤维生产工艺成为近些年国内研 究 的热 点 。
塑！！生墅四堕西８１ 』旦 墨！塑 瓣
黩圃
ቤተ መጻሕፍቲ ባይዱ
蒯 舔 加
ｌ意 鲁 潲 帼
Ｌ—一 纺 丝机
…
…
…
醋酸纤维素用途
醋酸纤维素用途一、纺织领域醋酸纤维素在纺织行业有着广泛的应用。
它具有良好的光泽度，使织物看起来更加华丽。
例如，许多高档礼服、丝巾等就采用醋酸纤维素纤维制作。
这是因为它能够产生一种柔和、自然的光泽，类似于丝绸，但又比丝绸更容易打理。
而且，醋酸纤维素纤维的手感柔软顺滑，穿着舒适，同时具有一定的吸湿性，能够让皮肤保持干爽。
二、塑料工业1. 薄膜制造•在塑料工业中，醋酸纤维素可用于制造薄膜。
它制成的薄膜具有良好的透明度、柔韧性和抗撕裂性。
例如食品包装薄膜，使用醋酸纤维素薄膜可以有效地防止食品变质，延长食品的保质期。
这是因为它对氧气、水汽等有一定的阻隔性，同时又不会与食品发生化学反应。
2. 注塑成型•醋酸纤维素也适合注塑成型。
它可以被制成各种塑料制品，如梳子、眼镜架等。
由于其具有良好的加工性能和外观质量，制成的眼镜架轻便、美观，并且不易变形。
这是因为醋酸纤维素在注塑过程中能够均匀地填充模具，成型后的产品尺寸稳定。
三、涂料行业1. 木器涂料•醋酸纤维素可以作为木器涂料的成分之一。
它能够提高涂料的耐磨性和耐化学品性。
当涂抹在木质家具表面时，它形成的涂层可以保护木器免受日常磨损和化学物质的侵蚀。
例如，防止家具表面被酸性或碱性物质腐蚀，延长家具的使用寿命。
2. 汽车涂料•在汽车涂料方面，醋酸纤维素可以改善涂料的流变性，使涂料更容易施工。
同时，它还能提高涂层的光泽度和硬度。
这有助于汽车表面获得更加美观、耐用的涂层，抵御外界环境对汽车漆面的损害，如风沙的摩擦、雨水的侵蚀等。
四、医药领域1. 药物缓释•醋酸纤维素可用于制备药物缓释制剂。
例如，将药物包裹在醋酸纤维素微囊中，药物可以缓慢释放。
这是因为醋酸纤维素的结构能够控制药物的扩散速度，从而实现药物在体内的长效释放，减少服药次数，提高患者的用药依从性。
2. 药用辅料•它还可以作为药用辅料，如在片剂的包衣中使用。
醋酸纤维素包衣可以保护药物不受潮、氧化，同时也可以控制药物在胃肠道中的释放部位。
醋酸纤维的制备工艺设计结构性能及发展趋势
醋酸纤维的制备工艺设计结构性能及发展趋势醋酸纤维（Acetate Fiber）是一种合成纤维，由纤维素醋酸化制得。
其具有良好的柔软性、亲肤性、可染性和良好的耐化学性能。
醋酸纤维通常用于制造服装、家居纺织品和医疗用品等。
1.原料准备：将纤维素原料（通常使用木浆或棉花）进行粉碎和脱水处理，得到纤维素浆料。
2.醋酸化：将纤维素浆料与浓醋酸进行混合并加热，使纤维素与醋酸发生化学反应，得到醋酸纤维素。
3.纺丝：将醋酸纤维素溶解于溶剂中，再通过纺丝设备将溶液抽丝成纤维。
4.固化：将抽丝得到的醋酸纤维进行固化处理，使其具有一定的强度和稳定性。
5.还原：对固化后的纤维进行还原处理，以去除残余的醋酸。
醋酸纤维的结构性能取决于纤维素的醋酸化程度和纤维的制备工艺。
一般来说，醋酸纤维的柔软性和亲肤性较好，但其强度和耐磨性相对较差。
醋酸纤维的结构与棉纤维具有一定的相似性，具有较高的吸湿性和透气性。
此外，醋酸纤维的良好可染性也是其优点之一1.提高纤维素的醋酸化程度，以提高醋酸纤维的强度和耐磨性。
2.进一步改善醋酸纤维的柔软性和亲肤性，以满足消费者对舒适性和健康性的需求。
3.开发绿色环保的制备工艺，减少对环境的污染和资源的消耗。
4.提高醋酸纤维的抗菌抗菌性能，以应对日益增加的医疗和卫生需求。
5.结合其他纤维材料，开发出具有更多功能性和高性能的醋酸纤维复合材料。
总的来说，醋酸纤维作为一种合成纤维，在服装、家居纺织品和医疗用品等领域有着广泛的应用前景。
随着科技的不断进步和创新，醋酸纤维的制备工艺和性能将不断改进和完善，以满足消费者对高品质纤维产品的需求。
醋酸纤维是什么材料
醋酸纤维是什么材料
醋酸纤维是一种由纤维素素材制成的合成纤维，其化学名称为醋酸纤维素。
醋酸纤维素是一种半合成纤维，是在天然纤维素基础上经过化学处理而得到的。
它具有许多优异的性能，因此在纺织工业中得到了广泛的应用。
首先，醋酸纤维具有良好的吸湿性和透气性。
这使得它在服装面料中具有良好的舒适性，能够让皮肤呼吸，吸收和散发汗液，保持人体干燥。
这种特性使得醋酸纤维在夏季服装中得到了广泛的应用。
其次，醋酸纤维具有良好的柔软性和光泽度。
它的纤维细度细腻，手感柔软，适合制作高档服装。
同时，它的光泽度高，能够增加面料的光泽感，使得服装更加时尚和高贵。
此外，醋酸纤维还具有良好的耐热性和耐碱性。
它能够在较高温度下使用，并且不易受到碱性物质的侵蚀，因此在洗涤过程中能够保持较好的稳定性。
醋酸纤维的耐磨性和耐腐蚀性也非常出色。
它的耐磨性能使得制成的面料耐久耐用，不易起球和变形。
而且在化学药剂的侵蚀下，醋酸纤维也能够保持较好的性能，因此在工业用途中也得到了广泛的应用。
总的来说，醋酸纤维是一种优异的合成纤维，具有良好的吸湿性、透气性、柔软性、光泽度、耐热性、耐碱性、耐磨性和耐腐蚀性等优秀性能。
因此在纺织工业中得到了广泛的应用。
希望本文的介绍能够让大家对醋酸纤维有更深入的了解。
醋酸纤维的制备工艺、结构性能及发展趋势

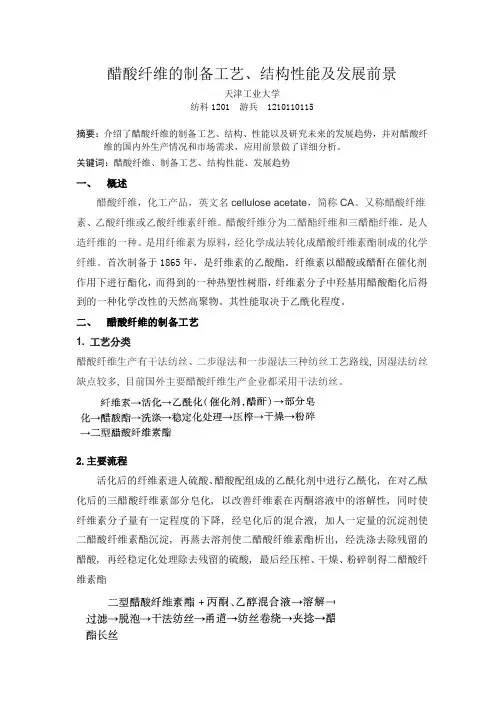

醋酸纤维的制备工艺、结构性能及发展前景天津工业大学纺科1201 游兵1210110115摘要：介绍了醋酸纤维的制备工艺、结构、性能以及研究未来的发展趋势，并对醋酸纤维的国外生产情况和市场需求，应用前景做了详细分析。
关键词：醋酸纤维、制备工艺、结构性能、发展趋势一、概述醋酸纤维，化工产品，英文名cellulose acetate ，简称CA 。
又称醋酸纤维素、乙酸纤维或乙酸纤维素纤维。
醋酸纤维分为二醋酯纤维和三醋酯纤维，是人造纤维的一种。
是用纤维素为原料，经化学成法转化成醋酸纤维素酯制成的化学纤维。
首次制备于1865 年，是纤维素的乙酸酯。
纤维素以醋酸或醋酐在催化剂作用下进行酯化，而得到的一种热塑性树脂，纤维素分子中羟基用醋酸酯化后得到的一种化学改性的天然高聚物。
其性能取决于乙酰化程度。
二、醋酸纤维的制备工艺1. 工艺分类醋酸纤维生产有干法纺丝、二步湿法和一步湿法三种纺丝工艺路线, 因湿法纺丝缺点较多, 目前国外主要醋酸纤维生产企业都采用干法纺丝。
2. 主要流程活化后的纤维素进人硫酸、醋酸配组成的乙酰化剂中进行乙酰化, 在对乙酞化后的三醋酸纤维素部分皂化, 以改善纤维素在丙酮溶液中的溶解性, 同时使纤维素分子量有一定程度的下降, 经皂化后的混合液, 加人一定量的沉淀剂使二醋酸纤维素酯沉淀, 再蒸去溶剂使二醋酸纤维素酯析出, 经洗涤去除残留的醋酸, 再经稳定化处理除去残留的硫酸,最后经压榨、干燥、粉碎制得二醋酸纤维素酯3. 纺丝及后处理纺丝原液通过每个纺丝位的计量泵、烛型滤器、调温器, 从喷丝帽中喷出, 借助纺丝甫道中的热空气加热, 使原液中的丙酮蒸发出来, 其自身则固化成形。
固化的丝条由纺丝甫道的底部出来, 经集束后卷绕在丝筒上, 经加捻后处理得到成品醋醋长丝。
经集束后投人对流的水中, 再经切断、皂洗、压榨、干燥, 即得到醋醋短丝。
三、醋酸纤维的结构性能与用途1．醋酸纤维素的结构1.1 醋酸纤维素分子式：（C6H7O2）（OOCCH3）3n 式中x=1.8（醋酸含量为46%）为一醋酸纤维素式中x=2.4（醋酸含量为54.8%）为二醋酸纤维素式中x=3.0（醋酸含量为62.5%）为三醋酸纤维素1.2 醋酸纤维的纵向和截面形态1.2.1 纵向纤维表面形态光滑, 较为均一, 有明显的沟槽; 由其截面形态可看出,纤维无皮芯结构,呈苜蓿叶形,周边较为光滑,少有浅的锯齿。
秸秆醋酸纤维素的制备
醋酸纤维素(cellulose acetate，CA)是纤维素衍 生物中最早进行商品化生产，并且不断发展 的纤维素有机酸酯，醋酸纤维可以用于制造 纺织品、烟用滤嘴、塑料制品、胶卷、液晶 材料等。然而从1864年一家实验室规模研究 成功到当今的工业化生产醋酸纤维，从非均 相乙酰化到均相乙酰化，使用的纤维素原料 大部分是α—纤维素含量较高的高级浆如木浆、 棉浆等原料，不仅原料成本较高，预处理工 艺复杂，而且对环境造成污染。因此寻找廉 价原料，降低预处理成本十分重要。＊
催化剂用量对乙酰化反应的影响
图4表明汽爆玉米秸秆乙酰化反 应的硫酸加入量占秸秆含量的7 ％时增重及转化率均达到最大， 但是随着硫酸加入量进一步增大 而降低。主要是由于浓硫酸的加 入不仅促进了乙酰化反应的进行， 同时亦导致秸秆中纤维素等组分 的裂构以及醋酸纤维素等的醋解， 乙酰化液中硫酸含量越多，这些 过程进行得越剧烈；
ND（中性洗涤剂）处理后增重及转化率 最高，反应效果最好。ND、HCl处理不仅 除去了其中的小分子而且除去了组分中的 半纤维素，使反应试剂分子更容易与纤维 素中的羟基进行反应，但是HCl处理亦造 成了纤维素的损伤及部分降解，使得反应 效果不如单独用ND处理效果好；苯处理 除去了原料中的小分子脂肪等，同样增加 了反应活性，但是三大组分之间仍有部分 小分子糖类等存在，使反应进行得不够彻 底，效果不如前两种处理方式明显。
聚合度及取代度分析 聚合度(DP)以二氯甲烷和甲醇为溶剂用黏度法进 行测定。取代度(DS)按照国际标准ISO1597— 1975(E)进行测定，测定结果见表2。
测得醋酸纤维素聚合度均在120以上，若要制备 出聚合度大于200的高级醋酸纤维素仍需继续摸 索实验条件。醋酸纤维素取代度就是纤维素酯 化时葡萄糖残基中3个羟基被取代的程度。当纤 维素中羟基被充分酯化称三醋酸纤维素，取代 度在2．80～3．OO之问。实验中制备的醋酸纤 维素取代度均大于2．80，并且此醋酸纤维素不 溶于丙酮，说明产物为三醋酸纤维素。
醋酸纤维素制造、过程与技术
醋酸纤维素制造、过程与技术一、纤维素乙酰化反应1. 纤维素乙酰化化学（1）醋酸纤维素制造的工业过程醋酸纤维素制造技术起源于1920/30’s，包括醋酸法、二氯甲烷和非均相三种方法。
今天，大型商业化的醋酸纤维素制造项目的技术都是醋酸法，虽然二氯甲烷有许多优点。
因为关系食品和药物法律。
在醋酸法中，三醋酸纤维素溶解于醋酸中，根据催化剂（硫酸）的数量、酯化温度和循环时间，发展出不同体系。
1.低量，催化剂小于2%，Drum/Rhodiaceta2.中量，催化剂4-8%3.高量，催化剂11-15%，Dreyfus中高量硫酸催化提高了三醋酸纤维素的溶解性，同时，较高的催化剂量促使纤维素和醋酸纤维素更快的降解，因此较低催化剂过程需要更低的反应温度。
二氯甲烷发由拜尔发明，即Dormagen法，以二氯甲烷代替乙酸，可以带走酯化反应的反应放热，且对于三醋酸纤维素，二氯甲烷比乙酸是更好的溶剂，由此带来天生的质量优势。
在60’s，世界范围15%的切片是来自于Dormagen法。
然而，高资本投入和低产能限制了了该法的扩大。
全球仍有数十家Dormagen工厂，直到2003’s最后的一家幸存的工厂在UK关闭。
非均相（无溶剂）过程基于在三醋酸纤维素非溶剂的存在下，用乙酐和硫酸处理纤维素，成品三醋酸纤维素以纤维的形式被得到，所用的溶剂包括：石油醚和苯。
此法1911’s在美国投运，从未超过三醋酸纤维素总量的10%或总切片量的1%。
最后的Heterogenerous工厂于1990 ’s最后关闭。
（2）木浆泊的活化用水处理。
将打包、卷的变成薄片，现在最常用的催化剂是硫酸，高氯酸不结合，氯化锌路易斯酸。
工业生产活化纤维素的过程：机械分解在乙酸中肿涨加入硫酸或其组合。
纯机械分解：薄片锤状碾磨机，分解程度可在很大范围里调节。
小的纤维素条、毛接着和乙酸混合，在这个过程中，催化剂在此处或此后加入。
为了扩大肿涨，此步适于较高温度和水量。
分解、肿涨和催化剂分配，浆泊、乙酸和催化剂在反应器里结合，较高的温度有利于肿涨，但也会加大纤维素的降解。
