桥式抓斗卸船机结构
主梁结构
主梁是桥式抓斗卸船机的主体结构， 通常采用大型钢梁或混凝土结构制成， 主要承受抓斗、物料和自重的重量。
主梁的截面形状和尺寸根据受力情况 计算确定，以确保足够的承载能力和 稳定性。
主梁的跨度较大，通常在30-50米之 间，根据卸船机的规格和设计要求而 定。
门架结构
门架是桥式抓斗卸船机的重要组成部分，通常采用钢框架结构，用于支撑和固定运 行机构和抓斗。
03
等因素。
其他辅助部件
其他辅助部件包括电气控制系统、 安全装置、润滑系统等，用于实 现桥式抓斗卸船机的自动化控制
和安全运行。
电气控制系统包括控制柜、传感 器、电缆等，用于控制各部件的
运动和监测设备的状态。
安全装置包括限位开关、缓冲器、 安全绳等，用于防止设备超载、 过载或人员伤亡等事故的发生。
03
环保技术应用
为满足环保要求，桥式抓斗卸船机将采用低排放、 低噪音技术，优化液压系统和润滑系统，降低对 环境的影响。
未来市场前景与展望
市场需求持续增长
随着全球物流业的快速发展，散货装卸市场对桥式抓斗卸 船机的需求将持续增长，尤其在亚洲、非洲等地区的增长 潜力巨大。
竞争格局变化
随着技术的不断进步和市场的变化，桥式抓斗卸船机行业 的竞争格局将发生变化，技术创新能力强、产品质量可靠 的企业将更具竞争优势。
如有问题应及时处理。
电气系统故障
如遇到电气系统故障，应检查电 气线路是否正常，电气设备是否 损坏，如有问题应及时修复或更
换。
04
桥式抓斗卸船机安全注意事项
安全操作规程
操作前检查
在开始操作前，应检查桥式抓斗卸船机的所有部 件和系统，确保其正常、安全运行。
学习培训资料(卸船机)

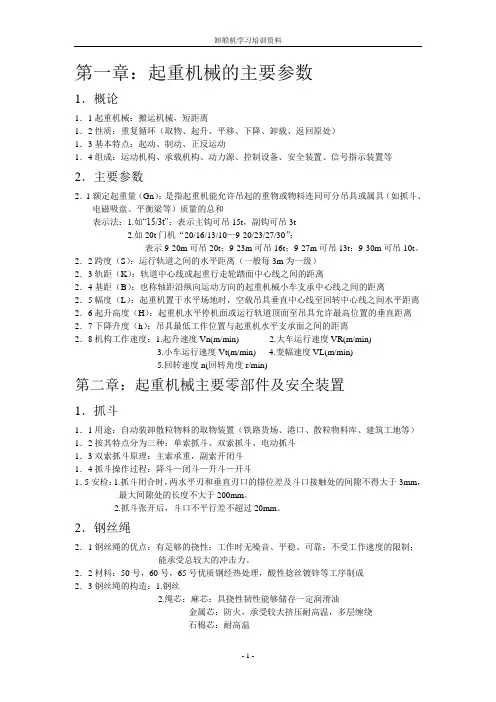

第一章：起重机械的主要参数1．概论1．1起重机械：搬运机械，短距离1．2性质：重复循环（取物、起升、平移、下降、卸载、返回原处）1．3基本特点：起动、制动、正反运动1．4组成：运动机构、承载机构、动力源、控制设备、安全装置、信号指示装置等2．主要参数2．1额定起重量（Gn）：是指起重机能允许吊起的重物或物料连同可分吊具或属具（如抓斗、电磁吸盘、平衡梁等）质量的总和表示法：1.如“15/3t”：表示主钩可吊15t，副钩可吊3t2.如20t门机“20/16/13/10—9-20/23/27/30”：表示9-20m可吊20t；9-23m可吊16t；9-27m可吊13t；9-30m可吊10t。
