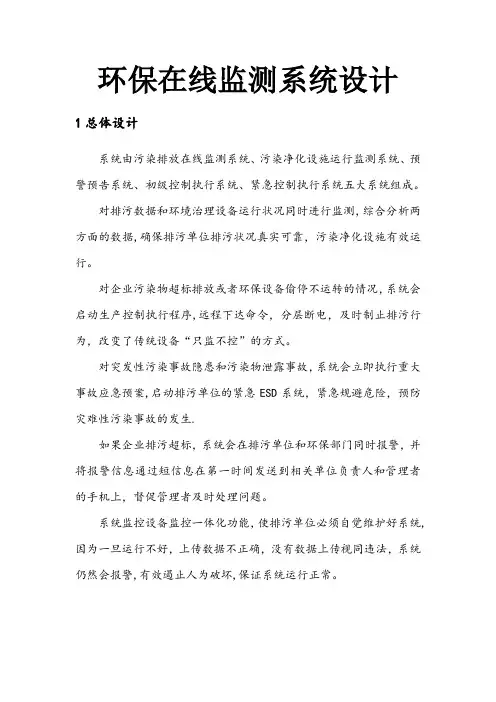

环保在线监测系统解决方案设计

环保在线监测系统解决方案领萃环保科技公司一、方案概况污染物在线监测系统是环保监测与环境预警的信息平台。

系统采用先进的无线网络，涵盖水质监测、环境空气质量监测、固定污染源监测（CEMS）、以及视频监测等多种环境在线监测应用。

系统以污染物在线监测为基础，充分贯彻总量管理、总量控制的原则，包含了环境管理信息系统的许多重要功能，充分满足各级环保部门环境信息网络的建设要求，支持各级环保部门环境监理与环境监测工作，适应不同层级用户的管理需求。

二、方案架构污染物在线监测系统设计构成：1、连续、及时、准确地监测排污口（环境空气）各监测参数及其变化状况；2、中心站可随时取得各子站的实时监测数据，统计、处理监测数据，编制报告与图表，并可输入中心数据库或上网查询；3、收集并可长期储存指定的监测数据及各种运行资料、环境资料备案检索；4、系统具有监测项目超标及子站状态信号显示、报警功能；5、具有自动运行、停电保护、来电自动恢复功能；6、运维状态测试，例行维修和应急故障处理；三、污染物在线监测系统解决方案1、环境空气质量在线监测解决方案空气质量监测系统可实现区域空气质量的在线自动监测，能全天候、连续、自动地监测环境空气中的二氧化硫、二氧化氮、臭氧和可吸入颗粒物的实时变化情况，迅速、准确的收集、处理监测数据，能及时、准确地反映区域环境空气质量状况及变化规律，为环保部门的环境决策、环境管理、污染防治提供详实的数据资料和科学依据。

1.1系统构成环境空气质量在线监测系统包括监测子站、中心站、质量保证实验室和系统支持实验室。

子站的主要任务是对环境空气质量和气象状况进行连续自动监测，由采样装置、监测分析仪、校准设备、气象仪器、数据传输设备、子站计算机或数据采集仪以及站房环境条件保证设施等组成，如下图所示：环境空气质量监测的参数主要包括SO2、NOX、O3、CO、PM10(2.5)、气象参数。

1.2系统特点1.2.1系统集成优势核心仪表采用该领域国际先进水平的厂商产品，具有多项认证，如USEPA，TUV，CE，CPA等；可提供不同类型空气站解决方案，如四类常规空气质量监测站、路边空气质量监测站、移动空气质量监测站等；拥有世界最先进的环境空气质量痕量级分析仪，最低检测限达到50ppt，广泛应用于空气质量背景站和农村监测站；在系统集成上完美发挥各仪表特点，充分显示产品技术先进性，并具有专用的数据采集系统，与API或HORIBA仪器采用数据式通讯，中心数据管系统AQMS-EGRP，能够真正的实现对API或HORIBA分析仪的数据采集、运行控制和远程管理；1.2.2仪表级优势仪表采用模块化设计，便于维修，能耗小，具有极小的温度漂移，并有双开关电源，抗干扰能力强，可靠性高；仪器置数据采集器，可存储一百万个数据，并具有以太网接口，可直接连接企业局堿网；各仪表具有独特的预诊断功能，极大减少仪器故障对数据捕获率的影响；仪器具有置的自动校准功能，只要按自动校准功能键就可以实现传统的烦琐的校准工作，用户可以在自动周期校准界面的菜单中设置自动校准的开始时间、间隔时间和量程；可根据被测气体浓度的瞬时值和平均值自动地选择最合适的量程，作为可选项，即使随意设定任何量程（最大量程比在10%以），量程自动选择功能仍可使用；环境压力自动补偿功能确保了检测结果稳定可靠，避免当时大气压力和所处位置的影响；2、环境空气重金属在线监测系统解决方案大气颗粒物是一种重要的空气污染物，对环境影响很大。

引起人们普遍关注的有总悬浮颗粒物(TSP)、可吸入颗粒物(PM10)、可入肺颗粒物(PM2．5)。

随着人们的环保认识不断加深，对PM2.5中所含有各类有毒物质有深入的了解。

重金属污染物（也包括As等类重金属）作为人们耳熟能详的有毒污染物，PM2.5重金属的危害性有目共睹。

因此，加强PM2.5中重金属元素的监测是环保部门迫切需求。

2.1系统构成动态加热采样装置、抽取系统、X荧光光谱仪、数据分析软件组成（如下图所示：）仪器以恒定的工况流量将空气吸入颗粒物切割器中，以PM2.5为例，动力学直径在2.5um附近及以下的颗粒污染物进入到仪器的富集系统中。

经过一段时间的富集后，富集系统自动切换成β射线分析系统，利用β射线的衰减与颗粒物的质量浓度成指数的关系，对颗粒物的质量浓度进行分析。

然后卷膜系统精确地将富集有空气颗粒物的滤纸移动到X射线荧光分析系统，分别利用X射线荧光的能量和强度对颗粒物中的元素成分进行定性和定量的分析，分析后数据通过通讯接口至管理平台。

2.2系统特点空气颗粒物浓度、大气重金属浓度一体式协同测量，为污染溯源及源解析提供更精准数据；TSP、PM10、PM2.5三种切割器可供用户选择，应用于不同的环境评价场合；铅、镉、砷等30多种重金属含量精确测量，最低检出限在pg/m3量级；从光管、探测器、数字多道分析器（DCMA）到整机，数十项XRF核心技术发明专利；具有国家级技术证书和测试报告，仪器的可靠性、准确性得到充分验证；3、水质在线监测系统解决方案水质在线监测系统是一套以在线自动分析仪器为核心，运用现代传感器技术、自动检测技术、自动控制技术、计算机应用技术以及配套的软件和通讯网络组成的一个综合性在线自动监测体系。

方案技术平台基于微定量分析技术及系统智能集成技术，系统通过对水样取样及预处理系统进行控制，从而实现了水样的环境参数进行测量控制预警等功能。

3.1系统构成本系统是由污水排放监测点、监测中心站组成的污水监测系统。

该系统可实现对企业废水和城市污水的自动采样、流量的在线监测和主要污染因子的在线监测；实时掌握企业及城市污水排放情况及污染物排放总量，实现监测数据自动传输；由监测点对水质参数自动采集、处理、保存和远程通讯传输，监测中心站的计算机控制中心进行数据汇总、整理和综合分析；监测信息传至环保局，由环保局对企业进行监督管理。

系统图如下：主要监测参数：pH、电导率、溶解氧、悬浮物、COD、NH-N、总磷、总磷、3总氮、氟化物、氯离子、氰化物、酚、TOC、重金属、流速流量等。

3.1.1污水处理监测点利用各种传感器或专用仪表，采集与污水处理有关的物理、化学参数。

如污水处理设备运行状况，工业用水排放污水流量，污水PH值，污水的相对浊度等。

各种数据从监测仪的通信口传送到GPRS DTU，由GPRS DTU 把数据打成TCP/IP 包，发送到GPRS DTU中设定的具有固定IP地址或者域名的监控中心站数据中心服务器端口上。

3.1.2监控中心站计算机系统主要由数据通信子系统、数据处理子系统和报表系统组成，主要完成的功能有数据通信，数据处理，报表统计报表统计分析等。

3.1.3数据处理子系统、报表系统作为主要的人机交互界面，收监测点传输来的信息和其他污染源的监测信息；负责对监测信息分类、筛选和综合分析；完成对数据的统计、运算、处理，能自动生成各种报表；具有存储、显示、记录、打印、统计等功能，而且还可以向监测点发送有关查询命令和控制信息。

3.1.4各监测点的GPRS DTU上电后自动拨到GPRS网络，和预先设定的IP地址或者域名建立TCP链路，这样监控中心和各个监测点间就实现了双向传输数据。

3.2系统特点3.2.1建设周期短，成本低：GPRS无线网络可为系统提供了简单高效的通信传输手段。

中国移动GPRS系统可提供广域的无线IP连接。

在移动通信公司的GPRS业务平台上构建在线监测系统，无线数据传输具有可充分利用现有网络，缩短建设周期，降低建设成本的优点，而且设备安装方便、维护简单。

3.2.2实时性强：由于GPRS具有实时在线特性，系统无时延，无需轮巡就可以同步接收、处理所有数据采集点的数据。

可很好的满足系统对数据采集和传输实时性的要求。

3.2.3可对环保设备进行远程控制：通过GPRS双向通讯方式还可实现对环保设备进行远程控制，进行参数调整、开关等控制作用。

3.2.4集抄围广：GPRS覆盖围广，在无线GPRS网络的覆盖围之，都可以完成对设备的控制和管理。

而且，扩容无限制，接入地点无限制，能满足山区、乡镇和跨地区的接入需求。

3.2.5系统的传输容量大：环保数据中心要和每一个数据采集点保持实时连接。

由于数据采集点数量众多，系统要求能满足突发性数据传输的需要，而GPRS技术能很好地满足传输突发性数据的需要。

3.2.6数据传送速率高：每个数据采集点每次数据传输量在10Kbps之。

GPRS网络传送速率理论上可171.2kbit/s，目前GPRS实际数据传输速率在40Kbps左右，完全能满足本系统数据传输速率（≥10Kbps）的需求。

3.2.7通信费用低：采用包月计费方式，运营成本低。

3.2.8系统易于扩展和维护：由于GPRS通信是基于IP地址的数据分组通信网络，因此监测中心计算机需要一个固定的IP地址或固定的域名，各个数据采集点采用GPRS模块通过IP地址或域名来访问该主机，从而进行数据通信。

4、固定污染源在线监测系统（CEMS）解决方案污染源烟气在线监测系统，也称CEMS系统。

系统通过在线连续监测烟气固定污染源排放，把采集的各项排污数据通过Modem、GPRS、TCP、IP等传输给环保职能部门，为环保职能部门提供关于排污申报、总量控制、排污收费及时有效的数据资料，对推动环保职能部门在控制大气污染、改善空气质量的标准、政策、法规方面提供准确的量化依据。

4.1系统构成污染源烟气在线监测系统主要由采样子系统、预处理子系统、气态污染物监测子系统、颗粒物监测子系统、烟气参数监测子系统、数据采集控制子系统、辅助系统及站房组成。

如下图所示：采样子系统：气体采样探头是插入烟道气体采集点，采集样品气体的部件。

采样探头装置具有电加热伴热功能，能自行加热并实施温控。

该装置适用于燃烧过程后气样的连续采集。

预处理子系统：烟气预处理系统用于完成样气的净化、除尘、除湿、排水，提高了系统的可靠性、稳定性及检测结果的重复性，降低了运行维护成本。

气态污染物监测子系统气态污染物监测子系统采用紫外光谱法进行分析，该分析仪能够测量SO2、NOx、O2、CO、CO2等气体的浓度，具有测量精度高、可靠性高、响应时间快、适用围广等特点，各项指标达到或超过国外同类产品，可广泛应用于环保在线监测、工业控制、安全监测等场合。

颗粒物监测子系统：颗粒物监测系统采用激光背向散射法测定烟尘浓度：烟气参数监测子系统：采用皮托管测流速，压力传感器测压力，温度传感器测温度，烟气湿度采用高温电容湿度传感器测量：数据采集传输及控制子系统：由数据采集仪、工控机、显示器和系统软件等组成。

数据采集仪主要工作是将各个分析仪的分析结果最终采集储存并能够在工控机屏幕上进行实时显示，生成图表，并接受数据采集传输仪的访问，提供现场数据：辅助系统：辅助系统由供电系统、防雷系统等组成。
