电气一次部分设计指导书
500kV降压变电所电气一次部分设计 完整版
CHANGSHA UNIVERSITY OF SCIENCE & TECHNOLOGY发电厂课程设计题目:500kV降压变电所电气一次部分设计学生姓名:周明学号:200924050226班级:电气0902班专业:电气工程及其自动化指导教师:粟时平蒋陆萍2012年5月28日—6月8日目录一、课程设计任务书1.1 课题内容(原始资料) (2)1.2 课题任务要求 (4)二、电气主接线设计2.1 主接线设计基本要求与设计原则 (5)2.2 主接线方案的选取取 (6)三、负荷计算及变压器选择择3.1 主变台数、容量和型式的确定 (10)3.2 所用变压器的选择 (14)四、短路计算 (15)五、主要电气设备选择5.1 断路器及隔离开关的选择 (16)5.2 母线的选择 (17)5.3 各主要电气设备选择结果一览表 (18)六、计算书七、心得八、附录1:500KV变电所电气主接线原理图附录2:500KV变电所电气配置图一、课程设计任务书1.1课题内容(原始资料)1、建所目的:由于地区负荷中心,电力系统的发展和负荷增长很快,故在该地区拟建一个500kv降压变电所,向该负荷中心用220kv和35kv电压供电。
2、拟建变电所联网情况如下图1所示:3、地区环境条件:年最高气温:42℃;年最低气温:-4℃;海拔600米;污秽程度轻级;年雷暴日小于30天4、负荷资料:(1) 220kv线路6回,最大负荷利用时间为4200h,具体情况如下表1所示:表1-1 220kv线路负荷情况(2)所用电负荷统计如下表2所示表1-2 所用电负荷统计(3)保护:各电器主要保护动作时间为0,后备保护动作时间为3.5秒。
1.2课题任务要求:根据所学的知识,参考文献和给定的课题内容(原始资料)对500kv降压变电所的电气一次部分进行设计。
具体为:1. 确定变电所电气主接线(进行3~4种方案比较论证)2. 确定变电所主变压器的台数和容量3. 确定所用的点接线(进行2~3种方案比较论证)4. 确定所用变压器的台数和容量5. 确定各电压级配电装置6. 确定各电压级各主要的电气设备7. 确定电压互感器和电流互感器的配置8. 按时独立完成设计任务书规定的内容,对设计中所出现的问题进行综合分析并加以解决;9. 按设计要求撰写课程设计论文报告书,文字通顺,排版合理,图纸符合国家规范。
某市KV中心变电所电气一次分初步设计
某市KV中心变电所电气一次部分初步设计————————————————————————————————作者:————————————————————————————————日期:《发电厂电气部分》课程设计指导书班级:0914091-2 人数:135人指导教师:时间:目录摘要.............................................................................................................. 错误!未定义书签。
ABSTRACT .................................................................................................... 错误!未定义书签。
目录.. (I)第一章绪论 (1)1.1选题背景 (1)1.2选题意义 (1)1.3变电所发展概况 (1)1.4设计原始资料 (1)1.4.1变电所的出线 (1)1.4.2负荷情况 (2)1.5设计内容 (2)第二章电气主接线的选择 (3)2.1选择原则 (3)2.1.1 主接线设计的基本要求及原则 (3)2.1.2 变电所主接线设计原则 (3)2.1.3主接线的基本形式和特点 (4)2.1.4变电所各接线方案的确定 (4)2.2主接线的形式 (4)2.2.1 110KV侧主接线方案 (4)图2-1单母线分段接线 (4)2.2.2 35KV侧主接线方案 (5)2.2.3 10KV侧主接线方案 (7)2.2.4 最优方案的确定 (7)第三章主变压器的选择 (8)3.1变电所主变压器台数的确定 (8)3.1.1 主变台数确定的要求 (8)3.1.2 变电所主变压器容量的确定 (8)3.1.3 变电所主变压器型式的选择 (8)3.2站用变台数、容量和型式的确定 (8)3.2.1站用变台数的确定 (8)3.2.2 站用变容量的确定 (9)3.2.3 站用变型式的选择 (9)第四章短路电流计算 (10)4.1短路电流计算的目的及假设 (10)4.1.1短路电流计算的目的 (10)4.1.2短路电流计算的一般规定 (10)4.1.3短路电流计算的基本假设 (10)4.2短路电流计算的步骤 (10)4.3短路电流的计算 (12)4.3.1短路点的计算 (12)4.3.2 短路点的确定及其计算 (13)4.3.3 绘制短路电流计算结果 (16)第五章电气设备的选择 (17)5.1电气设备选择的一般原则 (17)5.1.1电气设备选择的一般技术条件 (17)5.1.2按正常工作条件选择电气设备 (17)5.1.3 按短路情况校验 (18)3.短路计算时间 (18)4.其它方面校验 (19)5.2高压电气设备 (19)5.2.1 断路器选择与检验 (20)5.2.2 隔离开关的选择与校验 (22)5.2.3 电流互感器选择与检验 (23)5.2.4 电压互感器的选择及校验 (25)5.2.5 母线与电缆的选择与校验 (26)第六章接地刀闸与避雷器的选择 (28)6.1接地刀闸选择 (28)6.2避雷器 (28)6.2.1 避雷器的参数 (28)6.2.2 避雷器的配置原则 (28)6.2.3 避雷器的选择及结果 (29)结论 (30)致谢 (31)参考文献 (32)附录一:.......................................................................................................... 错误!未定义书签。
2014供配电系统课设任务书、指导书
供配电系统课程设计任务书、指导书南京师范大学泰州学院电力工程学院二〇一四年十二月目录第一部分供配电系统课程设计任务书 (1)1. 设计任务课题1 (2)2. 设计任务课题2 (3)3. 设计任务课题3 (4)4 . 设计任务课题4 (5)第二部分课程设计指导书 (7)第三部分时间安排及提交成果 (9)第四部分参考资料 (9)一、目的要求通过设计巩固已学知识,培养分析和解决问题的能力,初步掌握低压泵站电气部分设计方法。
二、设计原始资料2.1.全站电气负荷瓜洲抽水站位于扬州市邗江区瓜洲镇古运河河口上。
该站南出长江,北入淮河,与套闸、排涝闸、节制闸等水工建筑物组成瓜洲水利枢纽工程。
该枢纽工程承担着扬州城区、淮河下游邵伯湖地区、沿江低洼地区和仪扬丘陵山区的防洪、灌溉、排涝、通航等任务,具备挡潮、引水、交通等多种功能。
该站可抽引江水为邵伯湖周边地区补给水源,同时承担邗江区瓜洲镇5万亩农田的排涝任务,还可抽排古运河的污水。
该站现安装800ZLB-125型轴流泵, 配套JS—12—10型95kW异步电机16台套,总装机容量1520kW,设计流量20 m3/s, 设计排涝扬程3.17m。
该站由瓜洲变电所直接供电,采用三拼高压电线,引入10kV电源。
泵站另设排水泵8 kW,电动葫芦3 kW,检修动力5 kW,平均功率因数0.8,平均效率0.85。
泵站照明3.5 kW,平均功率因数0.7。
系统最大运行短路容量200MV A, 最小运行短路容量180MV A。
泵站在计费计量点的功率因数不应低于0.9。
2.2.电气设备改造现状(1)电源与主变改造:泵站电源为10kV架空线,用地下电缆经穿墙套管进入户内高压开关柜。
5台10kV开关柜按序排列为:进线柜、计量柜、电压互感器柜、主变开关柜(2台)。
按泵站容量选用SCB9—1000/10干式变压器两台。
考虑到泵站其它动力电源来自瓜州闸区内400kV A变压器供电, 为防止该变压器或该系统设备故障时影响泵站闸门的启闭,从泵站主变0.4kV侧引出一路电源作为站用动力电源的备用电源。
发电机电气部分作业指导书

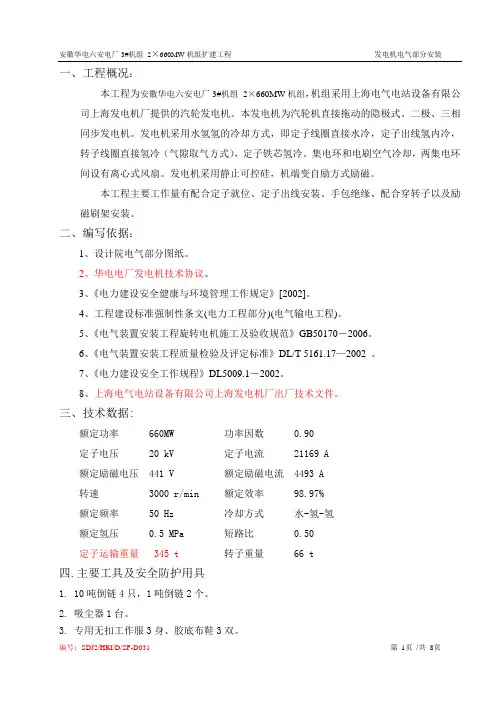

一、工程概况:本工程为安徽华电六安电厂3#机组2³660MW机组,机组采用上海电气电站设备有限公司上海发电机厂提供的汽轮发电机。

本发电机为汽轮机直接拖动的隐极式、二极、三相同步发电机。
发电机采用水氢氢的冷却方式,即定子线圈直接水冷,定子出线氢内冷,转子线圈直接氢冷(气隙取气方式),定子铁芯氢冷。
集电环和电刷空气冷却,两集电环间设有离心式风扇。
发电机采用静止可控硅,机端变自励方式励磁。
本工程主要工作量有配合定子就位、定子出线安装、手包绝缘、配合穿转子以及励磁刷架安装。
二、编写依据:1、设计院电气部分图纸。
2、华电电厂发电机技术协议。
3、《电力建设安全健康与环境管理工作规定》[2002]。
4、工程建设标准强制性条文(电力工程部分)(电气输电工程)。
5、《电气装置安装工程旋转电机施工及验收规范》GB50170-2006。
6、《电气装置安装工程质量检验及评定标准》DL/T 5161.17—2002 。
7、《电力建设安全工作规程》DL5009.1-2002。
8、上海电气电站设备有限公司上海发电机厂出厂技术文件。
三、技术数据:额定功率 660MW 功率因数 0.90定子电压 20 kV 定子电流 21169 A额定励磁电压 441 V 额定励磁电流 4493 A转速 3000 r/min 额定效率 98.97%额定频率 50 Hz 冷却方式水-氢-氢额定氢压 0.5 MPa 短路比 0.50定子运输重量 345 t转子重量 66 t四.主要工具及安全防护用具1. 10吨倒链4只,1吨倒链2个。
2. 吸尘器1台。
3. 专用无扣工作服3身、胶底布鞋3双。
4. 行灯变压器1台、灯具2套。
5. 安全防护用具若干。
6. 螺栓紧固工具2套(型号据现场需要)。
五.主要施工方案1. 发电机定子就位前,出线盒应先放在6m层发电机定子出线盒安装位置下面。
2. 定子绕组装配后做充氮气0.7MPa(表压)或水压0.75MPa(表压),试验历时8小时,要求无渗漏。
