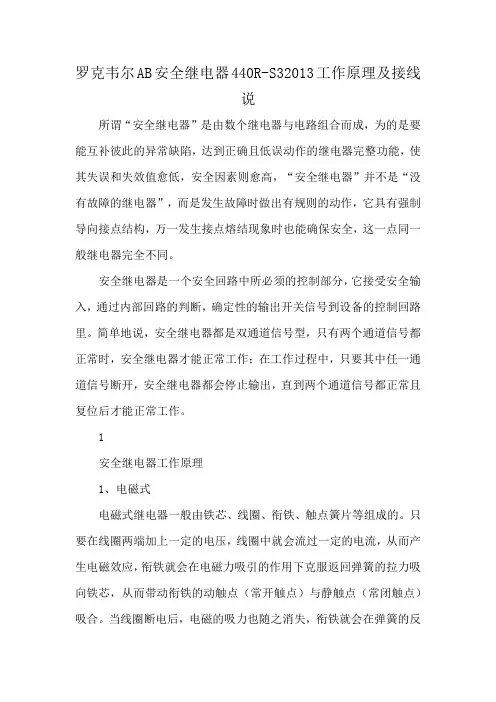

罗克韦尔AB安全继电器440R-S32013工作原理及接线说
罗克韦尔AB安全继电器440R-S32013工作原理及接线说所谓“安全继电器”是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整功能，使其失误和失效值愈低，安全因素则愈高，“安全继电器”并不是“没有故障的继电器”，而是发生故障时做出有规则的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保安全，这一点同一般继电器完全不同。
安全继电器是一个安全回路中所必须的控制部分，它接受安全输入，通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。
简单地说，安全继电器都是双通道信号型，只有两个通道信号都正常时，安全继电器才能正常工作；在工作过程中，只要其中任一通道信号断开，安全继电器都会停止输出，直到两个通道信号都正常且复位后才能正常工作。
1安全继电器工作原理1、电磁式电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点（常开触点）与静触点（常闭触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态式固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
ab安全继电器使用说明(二)
ab安全继电器使用说明(二)
AB安全继电器使用说明
简介
•AB安全继电器是一种用于保护电气设备和人员安全的装置
•使用该继电器可帮助避免电路过载、短路和故障引起的意外情况安全继电器的功能
•监测电路中的电流和电压，当超过设定值时，自动切断电源•防止设备过载和短路引起的火灾和其他安全问题
•提供额外的保护，确保电气设备和人员的安全
安全继电器的安装步骤
1.确保在安装之前断开电源，以避免触电风险
2.根据继电器的安装指南，选择合适的位置安装继电器
3.将继电器正确连接到电路中（若不确定，请参考电路图或请专业
人员进行安装）
4.将继电器与电源连接，并确保连接牢固
5.完成安装后，再次检查所有连接，确保安装正确无误
安全继电器的使用注意事项
•仅由合格的电工或专业人员进行安装和维修
•定期检查继电器的工作状态，确保其正常运行
•不得擅自更改继电器的参数设置，如有需要，请咨询相关专业人员
•定期清洁继电器和周围环境，避免灰尘和污染影响继电器的性能•注意继电器的周围温度，并确保其工作于正常的温度范围内
维护与故障排除
•当继电器出现异常或无法正常工作时，请立即断开电源，并联系专业人员进行检修或更换
•不要擅自拆卸继电器，以免损坏继电器或导致电气危险
总结
AB安全继电器是一种可靠的电气设备保护装置，可以有效地保护
电路以及使用该电路的设备和人员的安全。
使用前请仔细阅读本说明，并按照指南正确安装和使用继电器。
如有任何问题或疑问，请及时咨
询专业人员。
记住，安全是我们的首要任务！
以上是关于AB安全继电器使用说明的相关内容，祝您使用愉快！。
安全继电器接线 大全
安全继电器接线大全一：PNO2 elp 安全继电器接线图大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />二：XPSAFL-5130施耐德安全继电器接线图大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />三：XPSATE-5110施耐德安全继电器接线大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />四：PLLZ安全继电器接线大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />1. 检查输入回路的接线。
确定安全继电器是按照单通道输入方式接线还是双通道方式接线。
单通道输入输入回路中只有1副触点，双通道输入回路中有2副触点。
根据用户手册仔细确认输入回路的接线是否正确。
例如PNOZX3P，单通道工作方式的接线如图：细确认输入回路的接线是否正确。
例如PNOZ X3P ，单通道工作方式的接线如图：大全" TITLE="安全继电器接线大全" />由于安全继电器内部的结构问题，单通道工作方式必须将S21,S22和S31,S32分别短接，否则输入回路会处于一个开路状态，继电器不会有输出。
例如PNOZ X3P ，双通道不检测触点间短路故障工作方式的接线如图：大全" TITLE="安全继电器接线大全" />同单通道工作方式一样，由于安全继电器内部的结构问题，双通道不检测触点间短路故障工作方式必须将S21,S22短接。
继电器工作原理及接法4个端子
继电器工作原理及接法4个端子继电器是一种电控开关，常用于控制电路中高功率设备的开关。
它根据外部电信号的变化来控制一个或多个开关的状态。
继电器主要由电磁铁和机械开关组成。
在实际应用中，继电器通常有4个端子，分别是常开（NO）、常闭（NC）、控制端和公共端。
工作原理继电器的工作原理主要涉及电磁铁和机械开关。
当控制端施加电流时，电磁铁会激磁，吸引机械开关，使其从常闭触点连接到常开触点。
这样，外部电路中的电流就可以通过继电器的常开触点，从而控制其他设备的工作状态。
端子功能说明1.常开（NO）端子：当继电器未通电时，常开端子与公共端相连；当继电器通电时，常开端子与常闭端子断开。
2.常闭（NC）端子：当继电器未通电时，常闭端子与公共端相连；当继电器通电时，常闭端子与常开端子断开。
3.控制端：控制端用于接入控制信号电路，当控制端施加电流时，继电器工作，进行开关动作。
4.公共端：公共端是继电器的中间连接端，可与常开或常闭端子相连接，根据实际需求灵活使用。
接法示例•接法1：常开接法–NO端子与外部电路连接–NC端子不接–控制端接入电流•接法2：常闭接法–NO端子不接–NC端子与外部电路连接–控制端接入电流•接法3：反向输入接法–NO端子与外部电路连接–NC端子与控制端接入电流–控制端接入电流变化时，继电器反向开关状态切换继电器的工作原理及接法4个端子的相关知识就是以上内容。
通过了解继电器的工作原理和端子功能，可以更好地应用继电器控制电路，实现各种电气设备的控制和保护。
如果要使用继电器进行控制操作，首先要清楚各个端子的功能，正确连接继电器和外部电路，确保电路正常运行和设备安全使用。
安全继电器原理及接法
安全继电器原理及接法继电器我们都知道安全继电器是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整功能，使其失误和失效值愈低，发生故障时做出有规则的动作确保实现急停、光栅或安全门等安全功能，比如基本型继电器的常开和常闭触点通过机械联锁互连，从而防止常开和常闭触点同时闭合。
连接到对应的电路后，继电器可靠检测到触点故障，从而保护暴露於不同等级之危险性的机械操作人员。
安全继电器原理及接法安全继电器有效的提供了人与设备的安全解决方案。
紧凑的设计，灵活地应用，和可调整的连接选项，让这个设备应对所有的安全功能，拥有了决定性优势。
1.电源的接法。
图中A1和A2为电源端子，A1 接24V+;A2接0V。
2.在控制输入电路中，正常使用时，需要在S11和S12 以及 S11和S22之间接入所需要的开关条件。
一般为触点或者按钮接点。
3.在复位电路中，S33和S34之间需要接入相应的复位条件。
与此同时，Y1和Y2之间的条件也是复位电路的一部分，两者条件必须同时成立。
双通道急停监视电路图光栅监视电路图双通道磁性开关监控电路图安全继电器的工作原理安全继电器具有强制导向接点结构，是一个安全回路中所必须的控制部分，它接受安全输入，通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。
简单地说，安全继电器都是双通道信号型，只有两个通道信号都正常时，安全继电器才能正常工作;在工作过程中，只要其中任一通道信号断开，安全继电器都会停止输出，直到两个通道信号都正常且复位后才能正常工作。
要求1、在紧急停止解除时，机器不能出现突然再启动;2、万一机器安全电路发生故障时，可以停止机器动力电源;3、安全电路发生故障时，机器不能再启动;单靠双重化是不行的。
双重化是必要的，但是除此之外，比如如下几个条件，双重化电路的互相检查，确认所有安全电路已经断开一次，必要时由作业者操作便可以启动等条件。
还有从另一个角度来说，输入的开关接线短路或电线外皮破损而引起的接地的可能性时，必须预防因此而引起的机器突然启动。
mayser安全继电器说明书

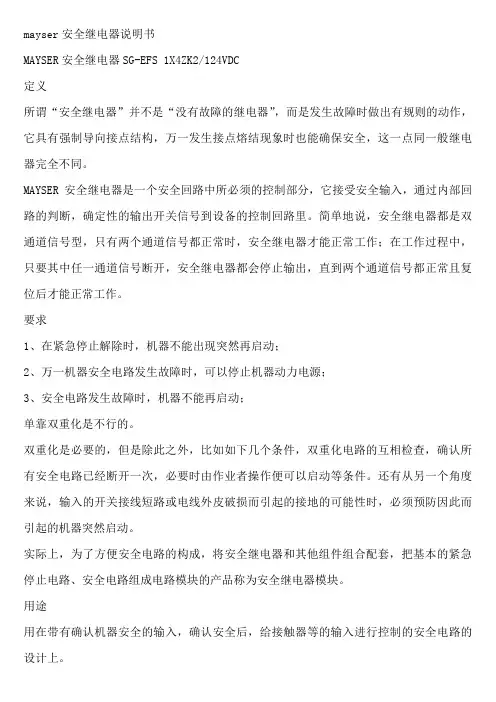

mayser安全继电器说明书MAYSER安全继电器SG-EFS 1X4ZK2/124VDC定义所谓“安全继电器”并不是“没有故障的继电器”，而是发生故障时做出有规则的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保安全，这一点同一般继电器完全不同。
MAYSER安全继电器是一个安全回路中所必须的控制部分，它接受安全输入，通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。
简单地说，安全继电器都是双通道信号型，只有两个通道信号都正常时，安全继电器才能正常工作；在工作过程中，只要其中任一通道信号断开，安全继电器都会停止输出，直到两个通道信号都正常且复位后才能正常工作。
要求1、在紧急停止解除时，机器不能出现突然再启动；2、万一机器安全电路发生故障时，可以停止机器动力电源；3、安全电路发生故障时，机器不能再启动；单靠双重化是不行的。
双重化是必要的，但是除此之外，比如如下几个条件，双重化电路的互相检查，确认所有安全电路已经断开一次，必要时由作业者操作便可以启动等条件。
还有从另一个角度来说，输入的开关接线短路或电线外皮破损而引起的接地的可能性时，必须预防因此而引起的机器突然启动。
实际上，为了方便安全电路的构成，将安全继电器和其他组件组合配套，把基本的紧急停止电路、安全电路组成电路模块的产品称为安全继电器模块。
用途用在带有确认机器安全的输入，确认安全后，给接触器等的输入进行控制的安全电路的设计上。
原理：电磁式MAYSER电磁式继电器一般由铁芯、线圈、衔铁、触点簧等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点（常开触点）与静触点（常闭触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
Pilz安全继电器说明书大全_1[4]
![Pilz安全继电器说明书大全_1[4]](https://img.taocdn.com/s3/m/81170587970590c69ec3d5bbfd0a79563c1ed424.png)
Pilz安全继电器说明书大全_1Pilz安全继电器是用于保护人员和机器的安全设备，可以监控各种安全功能，如紧急住手、安全门、光栅、光幕、双手控制、速度和静止等。
Pilz安全继电器具有高可靠性、高性价比、高灵便性和高安全性等特点，已经在世界各地的数百万个应用场所证明了其价值。
一、Pilz安全继电器的基本原理Pilz安全继电器是一种特殊的继电器，它具有两个或者多个触点组，每一个触点组由两个串联的触点构成。
这种设计可以保证在触点发生粘连或者短路时，仍能实现断开输出回路的功能，从而达到安全目的。
Pilz安全继电器的输入端可以连接各种安全传感器或者开关，如急停按钮、安全门开关、光栅或者光幕等。
当输入端检测到异常信号时，P ilz安全继电器会即将切断输出端的电源，使被控制的机器或者设备住手运行，避免发生危（wei）险。
Pilz安全继电器的输出端可以连接各种执行元件或者指示灯，如电磁阀、接触器、继电器或者LED等。
当输出端被切断时，执行元件会失去动力，指示灯会显示故障状态，提醒操作员进行处理。
二、Pilz安全继电器的产品系列myPNOZ：具有内部组合逻辑的模块化安全继电器，可以根据用户的个性化需求进行预装配和设置，实现即插即用。
PNOZsigma：在最小的宽度上实现最大的功能，具有可调节的操作模式和时间，以及模块化设计。
PNOZX：合用于每种功能的经典安全继电器，具有机电式触点和宽电压范围。
PNOZcompact：方形、简易、黄色的基本型安全继电器，适合大批量系列机器创造商。
PNOZelog：无磨损、易于连接的半导体型安全继电器，具有扩展诊断功能。
PNOZpower：高负载（8A至16A）的输出型安全继电器，可以直接开关机电负载，并具有模块化输出触点。
三、Pilz安全继电器的功能特性国际认证：Pilz安全继电器符合国际标准和法规，如EN ISO 13849-1, IEC 62061, IEC 61508, UL, CSA等，并获得了TÜV, CE, cULus等认证。
