如何做好电缆组装件
电缆终端头的制作安装

电缆终端头的制作安装一、材料要求1、电缆终端头套、塑料帯、接线鼻子、镀锌螺丝、电力复合脂、电缆卡子、电缆标牌、10mm2多股铜线等材料必须符合设计要求,并具备产品出厂合格证。
2、塑料帯应分黄、绿、红、淡兰四色,各种螺丝等镀锌件应镀锌良好。
1.3地线采用裸铜软线,截面不小于10mm2,表面应清洁,无断股现象。
二、主要机具1、制作和安装机具:压线钳、钢锯、扳手、钢锉。
2、测试工具:钢卷尺、摇表、万用表、试铃。
三、施工条件1、电气设备安装完毕,室内空气干燥。
2、电缆敷设并整理完毕,核对无误。
3、电缆支架及电缆终端头固定支架安装齐全。
4、现场具有足够照度的照明和较宽敞的操作场地。
四、操作工艺1、工艺流程:测试电缆绝缘→剥电缆铠甲,打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子,与设备连接2、遥测电缆绝缘:1)选用500V摇表,对电缆进行遥测,绝缘电阻应在10MΩ以上。
2)电缆遥测完毕后,应将芯线分别对地放电。
3、剥电缆铠甲,打卡子:1)根据电缆与设备联接的具体尺寸,量电缆并做好标记。
锯掉多余电缆,根据电缆头套型号尺寸要求,剥除外护套。
电缆头套型号尺寸参见表:2)将地线的焊接部位用钢锉处理,已备焊接。
3)在打钢帯卡子的同时,将10mm2多股铜线排列整齐后卡在卡子里。
4)利用电缆本身钢帯宽的1/2做卡子,采用咬口的方法将卡子打牢,必须打两道,防止钢帯松开,两道卡子的间距为15mm。
5)剥电缆铠甲:用钢锯在第一道卡子向上3~5mm处,锯一环形深痕,深度为钢帯厚度的2/3,不得锯透。
6)用螺丝刀在锯痕尖角处将钢帯挑起,用钳子将钢帯撕掉,随后将钢帯锯口处用钢锉修理钢帯毛刺,使其光滑。
4、焊接地线:地线采用焊锡焊接于电缆钢帯上,焊接应牢固,不应有虚焊现象,应注意不要将电缆烫伤。
5、包缠电缆、套电缆终端头套:1)剥去电缆统包绝缘层,将电缆头套下部先套入电缆。
2)根据电缆头的型号尺寸,按照电缆头套长度和内径,用塑料帯采用半叠法包缠电缆。

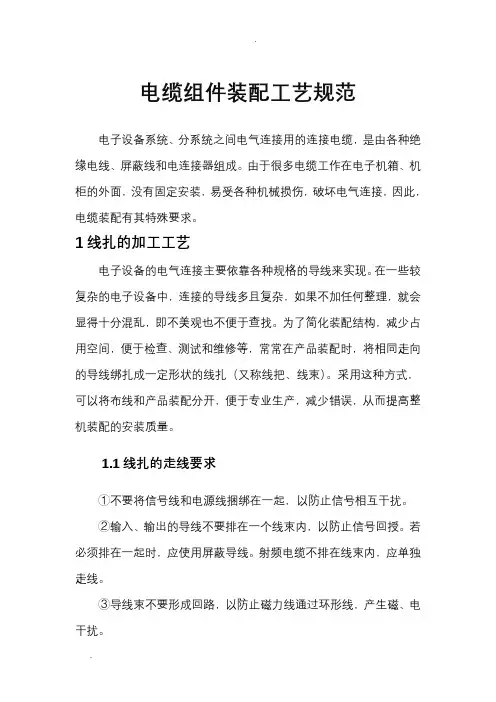

电缆组件装配工艺规范

电缆组件装配工艺规范电子设备系统、分系统之间电气连接用的连接电缆,是由各种绝缘电线、屏蔽线和电连接器组成。
由于很多电缆工作在电子机箱、机柜的外面,没有固定安装,易受各种机械损伤,破坏电气连接,因此,电缆装配有其特殊要求。
1线扎的加工工艺电子设备的电气连接主要依靠各种规格的导线来实现。
在一些较复杂的电子设备中,连接的导线多且复杂,如果不加任何整理,就会显得十分混乱,即不美观也不便于查找。
为了简化装配结构,减少占用空间,便于检查、测试和维修等,常常在产品装配时,将相同走向的导线绑扎成一定形状的线扎(又称线把、线束)。
采用这种方式,可以将布线和产品装配分开,便于专业生产,减少错误,从而提高整机装配的安装质量。
1.1线扎的走线要求①不要将信号线和电源线捆绑在一起,以防止信号相互干扰。
②输入、输出的导线不要排在一个线束内,以防止信号回授。
若必须排在一起时,应使用屏蔽导线。
射频电缆不排在线束内,应单独走线。
③导线束不要形成回路,以防止磁力线通过环形线,产生磁、电干扰。
④接地点应尽量集中在一起,以保证它们是可靠的同位地。
⑤导线束应远离发热体并且不要在元器件上方走线,以免发热元器件破坏导线绝缘层及增加更换元器件的难度。
⑥尽量走最短距离的路线,转弯处取直角以及尽量在同一平面内走线。
1.2扎制线扎的要领①扎线前,应先确认导线的根数和颜色,以防止扎制时遗漏导线,同时便于检查线扎的错误。
②线扎拐弯处的半径应比线束直径大2倍以上。
③导线长短要合适,排列要整齐。
从线扎分支处到焊点间应有10~30mm的余量,扎制导线时不要拉得过紧,以免因振动将导线或焊盘拉断。
④不能使受力集中在一根导线上。
多根导线扎制时,如果只用力拉其中的一根线,力量就会集中在导线的细弱处,导线就可能被拉断。
另外,当力量集中在导线的连接点时,可能会造成焊点脱裂或拉坏与之相连的元器件。
⑤扎线时松紧要适当。
太紧可能损伤导线,同时也造成线束僵硬,使导线容易断裂。
太松会失去线扎的效果,造成线束松散或不挺直。
电缆线路安装作业指导书

电缆线路安装作业指导书一、作业前准备1.1 现场勘查在进行电缆线路安装前,需要对直线离线落地式电缆、中间接头的位置和类型、施工工艺、隧道龙门架、电缆槽等施工环境进行现场勘查,这样可以有针对性地制定出详细的施工方案并查找到一些潜在的施工隐患,以确保电缆线路安装施工的顺利进行。
1.2 材料备齐作业前需要核对电缆、接头、密封胶带、绝缘缆套、根数、型号、长度、规格等材料,以免在施工过程中发现材料不足或材料规格不符合要求,导致施工无法继续或者产生不必要的浪费。
1.3 菜单制定根据实际现场情况、施工工序、施工人员数量等情况,制定出详细的施工菜单,以确保施工的有序进行,并降低施工风险。
二、安装施工过程2.1 剥皮将电缆上皮料剥出10cm长度,用刀嘴对着电缆上边缘进行放线,保持直线,同时避免切割内部绝缘。
2.2 清洁用吸尘器或清洁布等工具,将电缆端面、接头和电缆附着物表面进行清洁,不要使用含有有机溶剂的清洁剂。
2.3 标记为了避免施工过程中的混淆和错误,需要在电缆端面和连接头上分别按照规定的方法进行标记,没标记的电缆一定要记好标准,以免交叉。
2.4 加热密封插头和电缆需分别加热5-7分钟至高温,然后将插头装配到套管上,并将增压接头、密封胶带和绝缘套按照规定的方法组合安装。
2.5 冷却固定好接头和电缆后,要让其自然冷却至无热源为止。
三、安全注意事项3.1 确保电源开关处于关闭状态在进行电缆线路安装时,必须确保电源开关处于关闭状态,防止因误操作或错误操作导致的电缆短路、火灾、爆炸等危险事件的发生。
3.2 确保安全电压在进行电缆线路安装时,必须要遵循相关规定,确保电压符合施工安全标准,防止产生电击或其它安全事故。
3.3 防止触电在进行电缆线路安装时,必须严格遵循施工规范和安全操作规程,穿着合适的防护装备,确保操作人员不会接触到带电设备或电流,以防止触电事故的发生。
3.4 处理施工废料在进行电缆线路安装时,必须妥善管理和处置施工废料,防止施工过程中产生的废料对环境造成污染。
如何做好电缆组装件

如何做好电缆组装件《生产操作过程质量控制细节》吃透要求,识别风险,掌握全局,关注细节。
这十六个字是做好电缆组装件的总纲,做好电缆组装件的基本要求有以下几条:1、电缆组装件制作、检查的环境条件需符合QJ165A《航天电子产品安装通用技术要求》的规定。
2、厂房应划分为生产区和非生产区,无关人员不得随意进入生产区;生产区域应实行定置管理,原材料、在制品、半成品、待验品、合格品、待处理品应分区、分类摆放(存放)并有明显、正确标识。
3、生产车间在进行生产策划、质量策划、安全策划时应结合设计文件、工艺文件等技术文件及相关部门的要求对所要加工的产品进行风险识别,采取相应对策。
在开工前应进行技术要求,质量要求、安全要求的宣贯、学习,对加工难度大、质量要求严、安全风险高的产品及操作环节,还应进行各项技能的培训,并经考核确认后,方可开工生产。
4、所有生产工序均必须严格按Q/QJA73《航天电子产品多余物预防和控制》的要求进行。
5、电缆组装件制作、试验、验收需符合设计文件、工艺文件、技术协议及相关文件要求。
设计文件、工艺文件、技术协议及相关文件之间要求不一致时,应及时提出,得到确认后方可执行。
6、同一种产品,在批量生产和跨管理组生产的情况下,生产前和生产过程中,在不违反设计文件、工艺文件要求,不影响产品质量的情况下,应进行产品外观一致性协调工作,产品外观一致性协调工作,由各生产组主管负责,当产品外观一致性协调工作遇到困难时,应及时上报进行协调。
同批次、同型号、同图号产品的制作外观需基本一致。
电连接器自带的装配件(或附件)其装配顺序、装配位置、装配数量不允许改变,因装配需要必须改变时,需经设计或工艺确认同意后方可改变。
7、电缆组装件各制作工序的制品出现质量问题时,按以下原则进行处理:7.1未检验合格的制品,经简单的工步返工可以消除的轻微缺陷,操作者可自行进行返工处理。
7.2未经工序检验合格的制品,经工序返工处理可以消除的一般缺陷(并不影响制品上已经存在的合格标志),需经生产管理、质量管理、工艺人员共同确认后方可进行返工处理。
电气装配工艺规程完整

电气装配工艺规程完整为了确保低压成套开关设备产品装配有序、规范,保证装配质量,本企业制定了本工艺规程。
本规程适用于本企业低压成套开关设备产品的电气装配工艺流程。
工艺流程包括装配前准备、电器件装配、次配线、二次配线、接地保护电路的连接、仪表校对及电器元件整定、出厂检验、装订铭牌加施标志、包装入库(出厂)。
在整个工艺流程中,要求工人具有良好的工作惯,如自检、互检、报检等。
在装配前,还需要熟悉装配图、电气原理图和二次线路图,了解清楚产品的结构形式与用图,熟悉元器件的性能技术参数,确定安装工序和次序。
同时,还需要检查各部件尺寸及开孔等是否与图纸相符合,领用电器元件、母排、绝缘导线、绝缘支撑件等所需元件和材料,检查器件、绝缘导线、绝缘支撑件的外观有否损伤,其规格型号、电压等级、电流容量等是否与图纸符合。
在安装各种不同规格和用途的元器件时,除应满足有关国家标准的规定外,尚须符合元件本身的技术要求,否则就不能保证其安全运行。
同时,还需要阅读各电器元件的安装使用说明书,明确其安装步骤及注意事项。
在工序过程中,要进行自检、互检和报检,发现电器元件、母线、绝缘导线和绝缘支撑件的不合格情况,应及时报告检验员。
工具设备和检验依据要符合要求,工序检验记录要做好。
对于多台开关排列的开关柜组,如GCS/KYN28A-12这种柜型在排列之前需要注意排列的方向与顺序。
最后,在出厂前,还需要进行出厂检验、装订铭牌加施标志、包装入库等工作。
整个工艺流程需要严格遵守本工艺规程和相关标准,确保低压成套开关设备产品的质量。
只有通过接地才能确保安全。
在安装电器元件时,需要注意以下几点:首先,要阅读装配图,明确每个电器元件的安装位置和隔离距离。
对于一些开关,如DW15断路器,应保证足够的间隔距离,以防止电弧引起的短路现象。
同时,发热元件的安装也需要考虑到对相邻元件的影响。
其次,电器元件应可靠固定,经常受到振动的元件,应采取防松措施。
设备投入运行后,需要定期维护,不能因元件安装位置的不妥造成维修的困难。
谈电子设备中电缆组件装配工艺.docx

谈电子设备中电缆组件装配工艺电缆组件装配是电子设备生产的重要环节,组件装配的科学性对于产品的性能具有直接影响。
随着现代电子设备功能的不断增加,对于连接技术的要求与稳定性提出了更高的要求,因此对设备组件配装的质量要求不断提升。
[1]在装配工作环节,若不妥善处理,可能导致插头松动、连接器断路等现象的出现,导致返修情况频繁出现,甚至出现部分组件直接损坏的情况。
为了确保产品质量,需要对电缆组件装配的全过程进行深入探讨,寻找更好的解决方法。
一、电缆组件加工流程电缆组件配装加工主要包括配装前的准备工作、布线、焊接、保护套处理、屏蔽层接地处理、封装处理和最后的标识处理等环节。
为了避免组件在使用中频繁出现故障,需要对组件配装关键环节进行分析,从而减少各种问题的发生。
二、电缆组件装配工艺关键技术(一)接线端子的连接工艺接线端子的连接通常都是采用焊接与压接这两种方法。
焊接的接线端子的主要形状为杯状,焊接时需要在杯底焊接导线,同时在连接部位套上套管,避免与其他端子连接。
这种接线方式的优点在于操作简单且易于维修,但是缺点也比较明显,主要集中在容易虚焊这一方面。
压接的接线端子的主要特点为接触偶能够从连接器中取出来,或是插针与插孔的方式。
接触偶主要是通过专用的压接工具将接触偶与导线连接在一起,且对于不同规格的导线使用不同规格接触偶具有明确的工艺要求,否则可能造成过压或欠压等现象的出现,导致设备使用中存在较大的安全隐患。
[2]若使用双绞线,双绞分离距离要控制在一定范围内,且需要靠近电缆头。
压接对于导线剥线具有一定的要求,若剥线损伤可导致压线后导线拉脱力下降。
压接的优势在于无需电源加热和焊锡,绿色环保,且具有耐热、抗震、稳定性高的优势,但是缺点在于一次只能压接一个孔,并且对导线有着较高的要求。
(二)电缆护套的种类电缆束通常会用保护套来保护缆线,同时提高线束的整齐性,便于日后维护与更换。
电缆保护套有许多类型,其中锦纶丝线保护套具有轻便、防静电的优势,在低频电缆中有着广泛的应用;防波套主要是由铜镀铅锡合金制成的一种套管,能够有效预防电磁波的干扰。
电缆安装工程施工方案(3篇)

第1篇本工程为某住宅小区电缆安装工程,主要包括住宅楼内外的电缆敷设、电缆桥架安装、电缆接头制作、电缆绝缘测试等。
工程地点位于XX市XX区,施工工期为30天。
二、施工准备1. 人员准备:组建一支具有丰富经验的电缆安装施工队伍,包括施工队长、技术员、电工、焊工等。
2. 材料准备:电缆、电缆桥架、电缆附件、绝缘测试设备等。
3. 工具准备:电缆敷设工具、电缆桥架安装工具、电缆接头制作工具、焊接设备、绝缘测试设备等。
4. 施工方案编制:根据工程特点和施工要求,编制详细的施工方案。
三、施工工艺1. 电缆敷设(1)根据设计图纸,确定电缆敷设路径。
(2)沿路径开挖电缆沟,确保电缆敷设深度符合规范要求。
(3)将电缆敷设至电缆沟内,注意电缆间的间距,防止相互干扰。
(4)电缆敷设完毕后,进行电缆绝缘测试,确保电缆绝缘性能良好。
2. 电缆桥架安装(1)根据设计图纸,确定电缆桥架安装位置。
(2)在安装位置固定电缆桥架,确保桥架水平、垂直度符合规范要求。
(3)将电缆敷设至桥架内,注意电缆间的间距,防止相互干扰。
(4)桥架安装完毕后,进行电缆绝缘测试,确保电缆绝缘性能良好。
3. 电缆接头制作(1)根据设计图纸,确定电缆接头位置。
(2)使用专用工具,制作电缆接头,确保接头质量。
(3)电缆接头制作完毕后,进行电缆绝缘测试,确保接头绝缘性能良好。
4. 绝缘测试(1)使用绝缘测试设备,对电缆进行绝缘测试。
(2)测试数据符合规范要求,方可进行下一道工序。
四、质量控制1. 严格按照设计图纸和施工规范进行施工。
2. 对电缆、电缆桥架、电缆附件等材料进行严格检验,确保材料质量。
3. 施工过程中,加强对施工人员的培训和管理,确保施工质量。
4. 施工完毕后,对电缆线路进行全面的验收,确保工程质量。
五、安全措施1. 施工现场设置明显的警示标志,确保施工安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 施工过程中,加强对施工现场的巡查,及时发现并处理安全隐患。
电缆桥架安装施工方案(3篇)

电缆桥架安装施工方案(2)各种电缆桥架技术文件齐全。
(3)土建预留的孔洞其位置,大小应符合设计和施工规范要求。
3.1.2材料准备(1)电缆桥架及其附件:应采用经过镀锌,其型号、规格应符合要求。
电缆桥架内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象。
(2)金属膨胀螺栓:应根据容许拉力和剪力进行选择。
(3)镀锌材料:采用圆钢、扁钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时,都应经过镀锌处理。
(4)辅助材料:钻头、电焊条、氧气、乙炔气、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
3.1.3主要机具准备(1)铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。
(2)电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、脚手架等。
3.1.4作业环境准备(1)配合土建的结构施工,预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
(2)顶棚和墙面的第一边喷浆全部完成后,方可进行电缆桥架敷设。
(3)建筑竖井内土建湿作业全部完成。
(4)地面电缆桥架应及时配合土建施工。
3.1.5施工准备(1)现场加工须设置专用工作台,加保护围栏。
(2)作业班组应分工明确,提高专业化施工水平。
(3)施工技术资料要和施工进度同步。
4操作工艺4.1工艺流程:预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定,吊杆、吊架___,桥架___。
4.2弹线定位:根据设计图确定出进户线、盒、箱、柜等电气器具的___位置,从始端至终端(先干线后支线)找好水平或垂直线,用粉线袋沿墙壁、顶棚和地面等处,在线路的中心线进行弹线,按照设计图要求及施工验收规范规定,分匀档距并用笔标出具___置。
4.3预留孔洞:根据设计图标注的轴线部位,将预制加工好的木质或铁制框架,固定在标出的位置上,并进行调直找正,待现浇混凝土凝固模板拆除后,拆下框架,并抹平孔洞口(收好孔洞口)。
4.4支架与吊架___要求及支架选样:4.4.1支架与吊架___要求:4.___支架与吊架应___牢固,保证横平竖直,在有坡度的建筑物上___支架与吊架应与建筑物有相同坡度。
qj603a-2006电缆组装件制作通用技术要求

qj603a-2006电缆组装件制作通用技术要求一、概述电缆组装件是电力系统中必不可少的组成部分,它们承载着传输电力信号的重要功能。
为了确保电缆组装件的安全可靠运行,制作过程中需要遵循一定的技术要求。
本文将重点介绍qj603a-2006电缆组装件制作的通用技术要求,以便各相关单位和个人在制作电缆组装件时能够遵循标准,保证产品质量。
二、总则1.电缆组装件制作应遵循国家相关的技术标准和规定,保证产品的安全性和可靠性。
2.在制作过程中,应严格按照设计图纸和技术要求进行操作,确保产品的尺寸和参数符合要求。
3.制作过程中应严格按照工艺流程进行,确保产品质量和工艺稳定。
三、材料1.电缆组装件的材料应选用符合国家标准的优质电气材料,具有良好的绝缘性能和导电性能。
2.在选用金属材料时,应选择符合电缆组装件制作要求的钢材或铝材,并确保其表面处理符合相关标准要求。
3.电缆的外护套材料应具有耐高温、耐磨损和抗老化的性能,以保证电缆组装件长期稳定运行。
四、制作工艺1.在制作电缆组装件时,应采用适当的工艺方法,确保组装的牢固性和稳定性。
2.对于焊接工艺,应采用符合国家标准的焊接方法和工艺参数,确保焊缝牢固、无裂纹,并进行合格的检测与评定。
3.在电缆组装件的安装过程中,应采用适当的固定方法,确保电缆安装牢固、线路走向合理,并保证电缆组装件的绝缘性能。
4.在组装过程中,应使用适当的工具和设备,确保电缆组装件的安装质量和工艺要求。
五、检验与测试1.电缆组装件制作完成后,应进行严格的检验与测试,确保产品质量符合要求。
2.对于焊接部分,应进行X射线、超声波或磁粉探伤等无损检测,确保焊接质量合格。
3.对电缆组装件的绝缘性能、电阻、耐压等性能进行必要的测试,确保产品的可靠性。
4.对接地电阻、绝缘阻抗、绝缘电阻等指标进行测试,确保产品符合要求。
六、包装与存储1.电缆组装件制作完成后,应进行适当的包装和标识,确保产品在运输过程中不受损坏。
电力电缆头制作安装施工方案

电力电缆头制作安装施工方案一、材料准备1、所需材料清单在进行电力电缆头制作和安装之前,需要准备以下材料:1.1、电力电缆头:根据电缆头型号和规格,确保有足够数量的电力电缆头,确保其与电缆规格相匹配。
1.2、导体连接器:选择合适的导体连接器,其规格应与电缆头和电缆导体相适配。
导体连接器的质量应符合相关标准。
1.3、绝缘材料:选用绝缘材料以确保电缆头内部的导体得到充分绝缘。
绝缘材料的选择应考虑其电气性能和耐用性。
1.4、密封材料:选择适用于环境条件的密封材料,以防止湿气和其他外部因素侵入电缆头。
密封材料应具有良好的耐候性和密封性能。
1.5、线夹:选择合适的线夹,以提供额外的保护和支撑,确保电缆头安装牢固。
线夹的规格应与电缆头和线夹安装位置相匹配。
1.6、接地材料:准备用于电缆头接地的材料,包括接地夹、接地线和接地电极。
确保接地系统符合安全标准。
1.7、绝缘套管:获取适当尺寸的绝缘套管,以覆盖导体连接区域,提供额外的电气绝缘和机械保护。
1.8、螺栓、螺母、垫圈等:准备用于安装电缆头的螺栓、螺母、垫圈等紧固件,确保它们符合相关规格并满足安全要求。
2、材料检查与质量控制在使用上述材料之前,进行严格的材料检查和质量控制,以确保它们符合要求。
2.1、检查材料是否符合规格要求:检查每种材料的型号、规格、批号等信息,以确保它们与工程要求相符。
检查电缆头、导体连接器和绝缘材料的外观,确保没有明显的损伤或缺陷。
核查密封材料的密封性能和耐候性。
检查线夹、接地材料和绝缘套管的尺寸和质量,以确保它们适合用于工程。
2.2、确保所有材料的质量合格:所有材料必须符合相关标准和规定。
定期进行抽样检验以验证材料的质量,并记录检验结果。
确保材料的储存条件符合制造商的建议,以防止材料在储存期间受到损害。
二、安全措施1、工作区域安全:a.在开始施工前,确保工作区域没有易燃、易爆或其他危险物质,并保持干燥。
b.定期检查工作区域,清除杂物和障碍物,确保施工场地通畅。
gm5高低频混装电缆组装件设计及工艺优化研究

间的连接ꎬ外形见图 1 所示ꎬ根据尾端匹配的导线
TL 和自带高温射频线 GM5 - TLGꎮ 自带射频线的
结构为导体芯线、绝缘层、石墨层、金属屏蔽层、外
护套ꎬ自带低温射频线的外护套为黑色ꎬ自带高温
射频线的外护套颜色为透明白色ꎮ 在射频线导线
芯线绝缘层表面外、金属屏蔽层内涂敷石墨层ꎬ石
墨层为半导体ꎬ 它与被屏蔽的绝缘层有良好的接
计优化和工艺优化ꎬ 双管齐下进行改进ꎬ 可靠性试验验证结果表明ꎬ 优化后的设计和工艺措施能有效的提升产
品质量和缩短生产周期ꎮ
关键词: GM5ꎻ 设计优化ꎻ 工艺优化ꎻ 电缆组装件ꎻ
Doi: 10. 3969 / j. issn. 1000 - 6133. 2019. 06. 004
中图分类号: TN784 文献标识码: A 文章编号: 1000 - 6133(2019)06 - 0013 - 05
第6 期
2019 年 12 月
机
电
元
件Hale Waihona Puke ELECTROMECHANICAL COMPONENTS
Vol 39 No 6
Dec 2019
工艺与材料
GM5 高低频混装电缆组装件设计及工艺优化研究
吴文单1 ꎬ 徐利容1 ꎬ 倪灯塔2
(1. 贵州航天电器股份有限公司ꎬ 贵州贵阳ꎬ 550009ꎻ
2. 海军驻贵阳地区军事代表办事处)
摘要: 本文主要通过对 GM5 高低频混装电缆组装件的设计及工艺实现过程进行分析ꎬ 总结了产品研制过程
中及交付后的频发问题ꎬ 分析根本原因在于设计源头选型 GM5 高频连接器自带射频的导线截面积与低频端压接
不匹配ꎬ 以及所选导线带石墨层对产品绝缘性能的负面影响ꎬ 导致的工艺实现难度大以及质量不可靠ꎮ 结合设
电缆装配工艺流程

电缆装配工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!**电缆装配工艺流程**一、准备工作阶段。
在开始电缆装配施工之前,有一系列的准备工作必须妥善完成。
电力电缆安装工艺流程

电力电缆安装工艺流程1施工流程图2到货验收检查(1)所有电缆沟土建应已结束,电缆沟盖板应完整齐全,排水畅通。
(2)电缆沟道的电缆支架已全部按图施工完毕。
(3)施工道路畅通无阻,杂物清理干净。
(4)电缆型号、规格、长度应符合订货要求,电缆外观不应受损。
3贮存及验收(1)在对电线进行存放的时候,严禁与酸、碱及矿物油类接触 ,要与这些有腐蚀性的物质隔离存放。
(2)贮存电线的库房内不得有破坏绝缘及腐蚀金属的有害气体存在。
(3)电缆贮存时应避免露天存放,若露天存放必须对电缆进行防潮、防晒、防尘等措施,电缆两头应用密封帽密封,防止水汽进入电缆内部,对电缆电气性能造成损害。
对长期露天存放的电缆应搭建简易工棚或塑料膜防水布遮盖在电缆表面以便防潮、防晒、防尘。
4现场环境控制电缆敷设有一定的要求在施工前必须严格作好施工区域的环境条件控制。
工作环境控制主要是对粉尘和温湿度进行控制。
防尘措施:(1)本次作业为户内、户外作业,施工作业人员穿着整洁。
(2)施工过程中保持电缆清洁。
防潮措施:(1)选择良好的天气进行施工。
5电缆支架制作安装(1)电缆支架的制作应符合设计要求。
(2)电缆支架应安装牢固,横平竖直;托架支吊架的固定方式应按设计要求进行。
各支架的同层横挡应在同一水平面上,其高低偏差不应大于5mm,托架支吊架沿桥架走向左右的偏差不应大于10mm。
(3)在有坡度的电缆沟内或建筑物上安装的电缆支架,应有与电缆沟或建筑物相同的坡度。
(4)金属电缆支架全长均应有良好的接地。
6电缆管加工敷设(1)电缆管的加工应符合下列要求1)管口应无毛刺和尖锐棱角,管口宜做成喇叭形。
2)电缆管在弯制后,不应有裂缝和显著的凹瘪现象,其弯扁程度不宜大于管子外径的10%;电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。
(2)电缆管的内径与电缆外径之比不得小于1.5。
(3)每根电缆管的弯头不应超过3个,直角弯不应超过2个。
(4)电缆管的埋设深度不应小于0.7m;在人行道下面敷设时,不应小于0.5m。
产品装配工艺流程

产品装配工艺流程产品的装配工艺是什么,关于装配工艺有哪些过程.小编给大家整理了关于产品装配工艺流程,希望你们喜欢!产品装配工艺流程1.制定装配线工艺的基本原则及原始资料合理安排装配顺序,尽量减少钳工装配工作量,缩短装配线的装配周期,提高装配效率,保证装配线的产品质量这一系列要求是制定装配线工艺的基本原则。
制定装配工艺的原始资料是产品的验收技术标准,产品的生产纲领,现有生产条件。
2.装配线工艺规程的内容分析装配线产品总装图,划分装配单元,确定各零部件的装配顺序及装配方法;确定装配线上各工序的装配技术要求,检验方法和检验工具;选择和设计在装配过程中所需的工具,夹具和专用设备;确定装配线装配时零部件的运输方法及运输工具;确定装配线装配的时间定额。
3.制定装配线工艺规程的步骤首先分析装配线上的产品原始资料;确定装配线的装配方法组织形式;划分装配单元;确定装配顺序;划分装配工序;编制装配工艺文件;制定产品检测与试验规范。
注意事项1.保证产品质量;延长产品的使用寿命。
2.合理安排装配顺序和工序,尽量减少手工劳动量,满足装配周期的要求;提高装配效率。
3.尽量减少装配占地面积,提高单位面积的生产率。
4.尽量降低装配成本。
装起来,并经过调试、检验使之成为合格产品的过程。
电子产品装配步骤1. 组装特点电子产品属于技术密集型产品,组装电子产品的主要特点是:(1)组装工作是由多种基本技术构成的。
如元器件的筛选与引线成形技术;线材加工处理技术;焊接技术;安装技术;质量检验技术等。
(2)装配操作质量,在很多情况下,都难以进行定量分析,如焊接质量的好坏,通常以目测判断,刻度盘子、旋钮等的装配质量多以手感鉴定等。
(3)进行装配工作的人员必须进行训练和挑选,不可随便上岗。
2. 组装技术要求(1)元器件的标志方向应按照图纸规定的要求,安装后能看清元件上的标志。
若装配图上没有指明方向,则应使标记向外易于辨认,并按照从左到右、从下到上的顺序读出。
高压电缆附件安装的质量控制方法探究_1

高压电缆附件安装的质量控制方法探究发布时间:2022-05-04T06:16:46.623Z 来源:《建筑实践》2022年2期作者:王磊[导读] 高压电缆附件安装技术要求较高,且多为隐蔽作业项目,在安装中受工程设计、电缆附件产品结构等影响较大王磊山西省安装集团股份有限公司山西省太原市 030032摘要:高压电缆附件安装技术要求较高,且多为隐蔽作业项目,在安装中受工程设计、电缆附件产品结构等影响较大,因此必须严格把控其质量,做好高压电缆附件的精准安全安装,在安装过程中既要合理计划,又要科学组织协调。
要想做好高压电缆附件安装,必须明确常见的安装问题,找到问题破解的路径以实现电缆附件安装的科学指导与管控,从而取得良好的安装效果。
基于此本文就高压电缆附件安装的质量控制方法进行阐述,以供参考。
关键词:高压电缆;附件安装;质量控制;环境控制;引言随着城市经济建设的快速发展,城市用电负荷量大幅增长,电网建设规模不断扩大,高压电缆成为城市电力建设的必然选择,电缆化水平逐年提升,电缆线路长度成倍增长,电缆附件大量应用。
据高压电缆系统故障特征不完全统计分析,除外力破坏外,因附件质量问题而引发的事故不断发生,故障占比85.5%。
这些事故主要是由附件质量不合格、附件安装环境过差、施工人员技术水平低等原因引起的。
高压电缆线路的健康度和可靠性,影响着电网的安全稳定运行,因此抓好高压电缆附件安装质量至关重要。
1高压电缆附件安装的常见问题1.1附件安装技术问题高压电缆附件结构比较复杂,安装过程中其操作难度和成本投入都略高于电缆本体,涉及的安装技术也较多,如导体连接技术、绝缘技术、密封技术。
高压电缆中间头和终端头的安装是高压电缆附件安装中的重点和难点,必须做好电力电缆绝缘屏蔽断口处的电应力控制,要确保导体对地之间有完整的外部漏电绝缘保护。
若技术人员技术应用不灵活、不规范,很容易出现电缆附件安装事故。
1.2操作人员能力问题高压电缆附件安装是对安装人员专业技能极大的考验,安装人员的技能水平、工作素质会直接影响安装质量。
电缆线路安装作业指导书(2篇)

电缆线路安装作业指导书2.主要机具2.1机械设备:慢速转扬机、敷设电缆用支架及轴管、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。
2.2工具:钢锯、手锤、板手、电气焊工具、电工工具,对讲机、手持扩音喇叭。
2.3测量、检测和试验设备:摇表、皮尺、钢卷尺、钳形表、温度计。
3.成品保护3.1卸车时,电缆盘严禁往下推摔。
3.2直埋电缆敷设完毕应及时办理隐蔽工程验收手续,合格后立即进行铺沙盖砖,以防电缆损坏。
3.3沿沟电缆敷设完毕,及时清除杂物盖好盖板必要时将盖板缝密封。
3.4沿桥架或托盘敷设电缆,宜在管道及空调工程基本施工完毕后进行,防止其他专业施工时损伤电缆。
3.5电缆在支架转角处或进箱、柜遇尖角处,加垫绝缘护套层。
4.环保安全措施4.1用兆欧表测定绝缘电阻,应防止有人触及正在测定中的线路或设备。
测定容性或感性设备、材料后,必须放电;雷电时禁止测线路的绝缘。
4.2车运输电缆时,电缆应尽量放在车头前方,并用钢丝绳固定,跟车人员必须站在电缆后面;人力滚运电缆时,推轴人员不得站在电缆前方,两则人员所站位置不得超过缆轴中心;电缆上、下坡时,应采用在电缆轴中心孔穿铁管,在铁管上拴绳拉放的方法,平稳、缓慢进行;4.3敷设电缆时,看轴人员不得站在电缆轴前方,处于拐角的人员,必须站在电缆弯曲弧的外侧;人力拉引电缆时,力量要均匀,速度应平稳,不得猛拉猛跑;穿管处的人员送电缆时手不可离管口太近;迎电缆时,眼及身体严禁直对管口。
4.4固体废弃物(电缆短头、电缆外皮、填充物)集中堆放,按现场规定处理。
电缆线路安装作业指导书(2)一、前期准备工作1. 组织人员:确定所需的安装人员,包括项目经理、工程师和技术人员等,确保他们具备相关的技术知识和经验。
2. 准备工具和设备:准备好所需的工具和设备,包括电缆切割工具、钢丝钳、螺丝刀、尺子、电缆连接器、电缆标签等,确保可以顺利进行安装。
3. 确定安装位置:根据项目需求,确定电缆线路的安装位置和路径,并绘制好线路图纸,方便施工人员进行安装。
放电缆架子的制作方法

放电缆架子的制作方法
嘿,今天咱来聊聊放电缆架子的制作方法哈。
先准备好材料,像结实的钢管啦,还有一些连接用的螺丝啥的。
把钢管按照你想要的尺寸裁切好,这可得量准咯,不然到时候就不好使啦。
然后呢,开始组装架子。
把钢管一根根用螺丝固定起来,要拧紧咯,可别松松垮垮的。
架子的形状嘛,你可以根据实际需要来,方的圆的随你喜欢。
在组装的时候,还得注意架子的稳定性哦。
可以在底部加些重物啥的,让它不容易倒。
等架子组装好,还可以给它喷上一层防锈漆,这样能让它用得更久。
我觉得吧,自己动手做放电缆架子,既省钱又有成就感,还能根据实际情况来调整,多好呀!。
高压电缆附件安装的质量控制

高压电缆附件安装的质量控制摘要:本文主要论述了附件安装在准备阶段、工艺流程阶段如何进行质量控制,并通过细化每个工序对工艺步骤关键点的正确做法进行阐述。
关键词:高压电缆附件安装质量控制前言随着城市用电大幅增长,作为主要输电线路的高压电缆承担着重要的角色,但由于高压电缆埋设于地下,是一项隐蔽性强的工程,对于施工完毕后以及运行期间,发生电缆本体质量变化不易察觉,往往只有在发生故障后,才暴露出质量问题。
因此,一直以来,对于高压电缆安装,无论从安装人员的技能资格、还是工艺流程,每一个环节要求都十分严格,可以说,对于安装的质量控制用工艺上的术语,是以毫米级作为误差标准的。
针对高压电缆安装专业性很强的特点,可以从以下几方面对电缆附件安装进行有效的质量控制。
施工准备阶段1.1 安装电缆终端头和中间接头前,应熟悉安装工艺资料,了解工艺步骤的基本程序。
因为各类附件的安装工艺是不一样的,而且不但各个厂家的工艺不一样,甚至同一个厂家同一规格产品,因为出厂时间不同工艺也不同。
1.2 对于一些在工艺图纸上对尺寸表述不明确,或者要换算的,还必须预先进行测量和计算。
如果是英制尺寸的就要进行换算;还有部分厂家的工艺也要求对相应的安装尺寸进行计算。
1.3 对于一些新产品或者结构复杂的附件材料,建议必要时应进行试装配,从而减少安装的失误和缩短安装时间。
1.4 配备足够有效的安装工具,特别是一些特殊工艺的安装机具,如预制件扩张机、包带机、或者硫化设备等。
合适的安装工具、以及正确良好的使用,对工艺质量举足轻重。
1.5 电缆终端头和中间接头安装前,搭建好安装平台和工作棚架。
因为电缆安装对绝缘材料的要求很高,必须具备防水、防潮、防尘等措施,一般要求空气相对湿度为80%及以下,温度宜为10~30℃。
严禁在雾或雨中施工。
1.6 对要安装的电缆本体做好检查。
外表有无破损变形,电缆绝缘是否良好,特别是电缆线芯是否进水。
如果线芯进水,表明电缆存在重大缺陷,必须马上进行除潮或锯断处理;如果外表变形,表明电缆内部结构或者绝缘存在缺陷,必须解决后才能进行安装。
电缆安装施工工艺

电缆安装施工工艺介绍本文档旨在介绍电缆安装施工的基本工艺。
电缆安装是一项重要的任务,确保电缆的安全运行和可靠性。
合理的施工工艺可以提高工作效率,减少风险,并确保施工质量。
施工准备1. 施工前,进行必要的准备工作,包括制定详细的施工计划、准备所需的工具和材料,并组织施工人员。
2. 确保施工场地的安全,如清理障碍物、确保通风良好等。
探测工作1. 需要先进行地下管线的探测工作,以避免意外损坏。
2. 使用合适的探测设备,如地下雷达、金属探测器等,进行探测并标记出地下管线的位置。
掘进和铺设1. 根据实际情况选择合适的掘进方式,如机械掘进、手工掘进等。
2. 根据电缆规格和要求进行沟槽开挖,确保沟槽底部平整。
3. 在沟槽中铺设电缆,注意保持电缆的弯曲半径和承受力。
4. 使用合适的固定设备,如电缆夹具、防滑垫等,确保电缆的稳定性。
终端处理1. 根据实际需要进行电缆终端的处理,如连接、绝缘、封装等。
2. 确保终端处理的质量,以保证电缆连接的可靠性和安全性。
配电箱建设1. 根据设计要求建设配电箱,包括安装相应的电气设备、调整电源参数等。
2. 进行相应的电气连接,确保配电箱正常工作。
施工验收1. 施工完成后,进行必要的验收工作。
2. 检查电缆安装是否符合设计要求、施工规范和安全标准。
3. 进行电压测试、绝缘检测等相关检查,确保电缆安装质量合格。
安全注意事项1. 在施工过程中,严格遵守相关安全规范,戴好防护用具。
2. 对施工人员进行安全教育和培训,提高他们的安全意识。
3. 防止施工现场的火源和爆炸物品。
以上就是电缆安装施工的基本工艺介绍,希望能对实际工作提供一些帮助。
在施工过程中,请务必遵守国家相关法律法规,确保施工安全和质量。
qj603a-2006电缆组装件制作通用技术要求

qj603a-2006电缆组装件制作通用技术要求电缆组装件制作是电缆行业中的重要一个环节,它关系到电缆的质量和性能。
为了确保电缆组装件的质量和可靠性,制定了一系列的通用技术要求。
下面将就电缆组装件制作的十个通用技术要求进行详细介绍。
1.规格尺寸:电缆组装件的规格尺寸应符合设计要求以及国家相关标准的规定。
在制作电缆组装件时,要严格按照相关标准和设计要求进行尺寸的选用和加工。
2.材料选择:电缆组装件的材料应具有良好的电绝缘性、导电性、耐磨性、耐高温性和耐腐蚀性等特点。
同时,材料的选择还要符合国家相关标准的要求,确保材料的质量和可靠性。
3.工艺流程:电缆组装件制作的工艺流程要合理,且每个环节都要经过严格控制。
从材料采购到成品制作,每一步都要按照标准化的流程进行操作,并进行相应的检测和记录。
4.绝缘层加工:电缆组装件制作过程中的绝缘层加工是关键环节之一。
绝缘层的加工要求要严格按照设计要求进行,确保电缆的电绝缘性能和机械强度。
5.导电层加工:导电层加工是保证电缆导电性能的重要环节。
加工过程要保证导电层的良好导电性和接触性能,以确保电缆的电流传输正常。
6.接头制作:接头制作是电缆组装件制作中的关键环节之一。
接头的制作要求要严格按照设计要求和国家相关标准进行操作,并要经过相应的检测和确认,确保接头的质量和可靠性。
7.绝缘处理:绝缘处理是为了保护电缆绝缘层免受机械损伤和外界环境的侵蚀。
绝缘处理过程要严格按照设计要求进行,确保绝缘层的完整性和耐磨性。
8.强度测试:电缆组装件制作完成后,要进行相应的强度测试。
测试的项目包括强度、绝缘电阻、电流容量等,通过测试结果来判断电缆组装件的质量和性能。
9.封装包装:电缆组装件制作完成后,要进行适当的封装和包装。
封装和包装要符合国家相关标准的要求,确保电缆组装件在运输和存储过程中不受损坏。
10.质量控制:在电缆组装件制作过程中,要进行严格的质量控制。
通过制定质量控制计划、检测手段和监控措施等,确保电缆组装件的质量和性能可靠。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
如何做好电缆组装件《生产操作过程质量控制细节》吃透要求,识别风险,掌握全局,关注细节。
这十六个字是做好电缆组装件的总纲,做好电缆组装件的基本要求有以下几条:1、电缆组装件制作、检查的环境条件需符合QJ165A《航天电子产品安装通用技术要求》的规定。
2、厂房应划分为生产区和非生产区,无关人员不得随意进入生产区;生产区域应实行定置管理,原材料、在制品、半成品、待验品、合格品、待处理品应分区、分类摆放(存放)并有明显、正确标识。
3、生产车间在进行生产策划、质量策划、安全策划时应结合设计文件、工艺文件等技术文件及相关部门的要求对所要加工的产品进行风险识别,采取相应对策。
在开工前应进行技术要求,质量要求、安全要求的宣贯、学习,对加工难度大、质量要求严、安全风险高的产品及操作环节,还应进行各项技能的培训,并经考核确认后,方可开工生产。
4、所有生产工序均必须严格按Q/QJA73《航天电子产品多余物预防和控制》的要求进行。
5、电缆组装件制作、试验、验收需符合设计文件、工艺文件、技术协议及相关文件要求。
设计文件、工艺文件、技术协议及相关文件之间要求不一致时,应及时提出,得到确认后方可执行。
6、同一种产品,在批量生产和跨管理组生产的情况下,生产前和生产过程中,在不违反设计文件、工艺文件要求,不影响产品质量的情况下,应进行产品外观一致性协调工作,产品外观一致性协调工作,由各生产组主管负责,当产品外观一致性协调工作遇到困难时,应及时上报进行协调。
同批次、同型号、同图号产品的制作外观需基本一致。
电连接器自带的装配件(或附件)其装配顺序、装配位置、装配数量不允许改变,因装配需要必须改变时,需经设计或工艺确认同意后方可改变。
7、电缆组装件各制作工序的制品出现质量问题时,按以下原则进行处理:7.1未检验合格的制品,经简单的工步返工可以消除的轻微缺陷,操作者可自行进行返工处理。
7.2未经工序检验合格的制品,经工序返工处理可以消除的一般缺陷(并不影响制品上已经存在的合格标志),需经生产管理、质量管理、工艺人员共同确认后方可进行返工处理。
7.3已经检合格的各工序制品,经返工处理可以消除的一般缺陷,需经不合格审理机构统一后方可进行返工处理。
7.4对制品进行返工、返修不能保证可以完全消除的缺陷,须及时填报不合格品审理单,上报不合格审理机构,按不合格审理机构书面处理意见进行处理。
8、对未生产国的新型号或未采用过的新工艺、新产品和批量产品均需先生产首件。
未生产国的新型号或未采用过的新工艺、新产品首件的生产可由有关人员一起边研究边生产。
首件产品生产完毕,经检验合格和首件鉴定通过后方可进行后续或批量生产。
9、电缆组装件制作、检验的全过程需符合厂安全、环保的有关规定。
生产需要加班时,需两人以上,并经领导批准方可进行。
10、生产现场问题的处理,应分技术问题、质量问题、管理问题三类,按系统报告,进行规范处理。
11、多媒体记录要求:多媒体记录(照相)环节、部位、执行单位,按《多媒体记录要求表》规定进行。
12、各工序、工步完成后均应及时填写质量跟踪卡。
13、进入生产场地需换鞋、穿工作服、戴工作帽、禁止将一切与生产无关的物品带入生产场地、禁止在生产场地大声喧哗、打闹。
生产场地需保持清洁。
接触产品时应戴手套(工作服、帽、鞋、手套需保持清洁)。
现在就操作过程如何进行质量控制的一些细节和大家进行一下交流。
电缆组装件制作过程一般可分为生产准备、下料、毛胚制作与端头修饰、焊接或压接、装配(含灌注)、检验、包装、保管七大工序。
一、生产准备:生产准备工作是电缆组装件制作得以顺利完成的基础,做好生产准备工作时高质、高效完成电缆组装件制作的前期保障。
生产准备工作包括以下内容:技术文件准备、生产场地准备、工艺装备准备、材料准备和生产准备工序的自、互、专检要求。
1、消化设计、工艺文件要吃透,如对设计、工艺文件由疑问或不理解应及时提出并得到更改或确认,对加工顺序、技术要求(含所涉及的标准和质保措施要求)所要达到的技术状态做到心中有数在开工,同一种产品批量生产或跨管理组生产的在生产前和生产过程中应进行产品外观一致性协调工作。
2、生产场地准备2.1生产场地准备工作中的常见病:2.1.1对环境温度、湿度不关注,只在人体感到冷、热或绝缘测试不通过时才提出。
2.1.2每天班前、班后清洁卫生工作不认真。
2.1.3不能及时清理工作台面上与当前生产产品无关的物品。
2.2 生产场地准备工作中需关注的细节:2.2.1 根据产品特点和任务要求,规划、布置生产场地并作出明显标识。
2.2.2 检查生产场地环境条件,应符合QJ165A《航天电子产品安装通用技术要求》的相关要求。
2.2.3 清理、清除一切与本批所生产产品无关的物品。
3、工艺装备准备3.1工艺装备准备工作中的常见病:3.1.1加工前未能做到对本产品加工所需设备、仪器、仪表、工装的齐套性、可用性进行确认。
3.1.2工具保管混乱、、使用中在台面摆放凌乱、不合理。
3.1.3工具完好性检查、维护不到位。
3.1.4工装保管、检查、维护、鉴定不到位。
3.2工艺装备准备工作中需关注的细节:(略)仪器、仪表、设备、工装、工具的准备要做到齐全、正确、有效、匹配,熟悉使用方法并具有操作证。
4、材料准备4.1材料准备工作中的常见病:4.1.1不认真核对所领材料与设计文件、工艺文件要求是否符合。
4.1.2所领材料与设计文件、工艺文件要求不相符时,不认真索取相关手续。
4.1.3领取材料后,不及时对所领材料进行外观检查和问题反馈。
4.1.4现场保管的各种材料标识(主要指辅料和常用次要材料)不规范或无标识。
各种胶料不进行粘度检测和调整。
4.1.5材料用量计算不认真,在设计文件、工艺文件规定的数量不合理时,不能及时提出。
4.1.6电连接器分解时使用工具不匹配,分解顺序不正确,原装配状态不记录,分解过程对质量状态检查不认真,附件收集、标识、保管不认真。
4.1.7电连接器刻字内容数量表或激光刻字数据表填写不规范。
4.1.8电连接器激光刻字时不先刻制试片,不履行双岗职责。
4.1.9电连接器刻字外协(转车间)不进行包装保护,交、接检查不全面。
4.1.10电连接器刻字处用漆不按要求调整粘度,涂漆质量检查不认真。
4.2 材料准备工作中需关注的细节:4.2.1根据设计文件、工艺文件统计用料型号、规格、标准号、数量、颜色,计算用料量并于工艺开料型号、规格、标准号、数量、颜色等进行核对,如由不符应及时提出并得到更改和确认。
4.2.2领料时对所领材料的型号、规格、数量、标准号、期限、质量状态与设计文件、工艺文件要求的符合性进行确认,同型号(牌号)、规格元件、材料的技术、质量状态应一致,如有不符应拒领。
4.2.3领料后对所领材料做好标识,分别存放,防止混料、损坏或丢失并及时、准确、清楚、完整的填写跟踪卡。
以下各工序质量跟踪卡的填写均应做到及时、准确、清楚、完整、规范。
领料以后各工序,产品在台面上的摆放、移动均应才去保护措施,防止产品堆积、跌落、擦挂对产品带来的损伤。
4.2.4分解电连接器,首先要了解电连接器的装配关系,然后选用相匹配的拆卸工具,依次拆卸各零件,边拆卸边检查各零件的质量状态并牢记拆卸顺序(再装配时需要按拆卸的逆顺序进行装配)。
如发现零件存在质量问题应停止操作立即上报。
拆卸下的零件应做好标识,尤其是拆卸下的零件与电连接器之间有独立的匹配关系的应分别做好对应标识,分别存放,防止混料、损坏或丢失。
4.2.5电连接器上刻制或印制代号应根据设计、工艺文件要求制作的内容,准确、清楚、完整、规范的填写“刻字内容数量表”或“激光刻字数据表”并对刻制或印制的内容、位置、大小进行自、互、专检确认,有双岗要求的还需进行双岗确认。
有刻制深度要求的,以能有效描上漆为准,不作具体深度检查。
其周转过程应做好标识,包装保护,分别放置,防止混料、损坏或丢失。
4.2.6锦丝套管使用前进行浸Q98-1胶时注意按工艺要求控制浸胶量和胶的粘度。
4.2.7自、互、专检。
4.2.7.1操作过程是否规范执行了“生产准备”工序中各条款的要求。
4.2.7.2生产所用导线、电缆、电连接器等主要材料经入厂复检合格,产品质量证明文件齐全,符合设计文件、工艺文件和质量保证措施文件要求。
4.2.7.3在电连接器上按设计文件和工艺文件要求所刻(写)字的内容、位置、方向、字型及字体大小正确,涂漆质量符合要求,电连接器外观无损伤、多余物和污染。
4.2.7.4操作过程符合工艺规程规定的安全要求。
4.2.7.5检查电缆组装件质量跟踪卡的填写情况,电缆组装件质量跟踪卡的填写应及时、清晰、正确、完整、规范、真实。
上述检查完成后,自、互、专检人员应及时在电缆组装件质量跟踪卡上相应栏进行签署。
二、下料下料工作时计算、量切、使用组成电缆组装件各种线缆等材料的过程,时保证正确进行电缆组装件毛胚制作的先决条件。
下料工作包括:计算、外观检查、制作样板、落料、标识、布线和自、互、专检等工作。
1 下料工作中的常见病:1.1 各种材料量裁过程对材料的外观检查不认真。
1.2 较长导线需要利用地面下料时,未设立“请绕行”警示标示,下料前不进行地面清理。
1.3 甲基紫书写液保管不认真。
1.4 下料过程的安全要求执行不认真。
2 下料工作中需关注的细节:2.1 下料前对所需量切材料的型号、规格、数量、标准号、颜色、期限、质量状态与设计文件、工艺文件、质保文件的要求是否一致进行再次确认,确保无问题方可开始下料。
2.2 按设计文件、工艺文件型号、规格、数量、颜色、长度进行下料,边下料边检查其质量状态的完好性,如发现问题应立即上报,待问题得到处理后方可继续下料。
网状线缆下料应边下料边在导线两端做好标识。
2.3 批量生产首套产品的下料应记录下料长度,首套下料后对下料长度的合理性进行确认,修改不合理部分并经工艺人员确认后方可进行后续产品的下料。
2.4 下料时应避免线缆的扭曲、可造成线缆延长的拉伸,禁止线缆打结。
线束、电缆的盘绕直径应不小于线缆自身直径的15倍,单根导线的盘绕直径应不小于100mm,镀膜线缆的盘绕直径应尽量放大。
2.5 需自行绞合使用的导线,在绞合时应边绞合边释放导线的扭力,绕包式绝缘导线绞合时其绞合方向应和导线绝缘的绕包方向一致,禁止逆向绞合。
绞合的节距应控制在导线直径的11~14倍之内,导线的各端做好标识。
2.6 强电、弱电、屏蔽、非屏蔽导线在线束中有隔离要求的应根据在线束中的走向分别集中下料。
2.7 强电、弱电、屏蔽、非屏蔽导线在线束中有隔离要求的应根据在布线时分别集中下料。
三、毛胚制作与端头修饰毛胚制作时按设计文件、工艺文件要求,正确使用线、缆、护套等材料实现导线(电缆)束几本结构、形状、尺寸的重要工序。
端头修饰时确定导线(电缆)束终端尺寸的关键,时焊接准备的重要工作。
