四、综合题

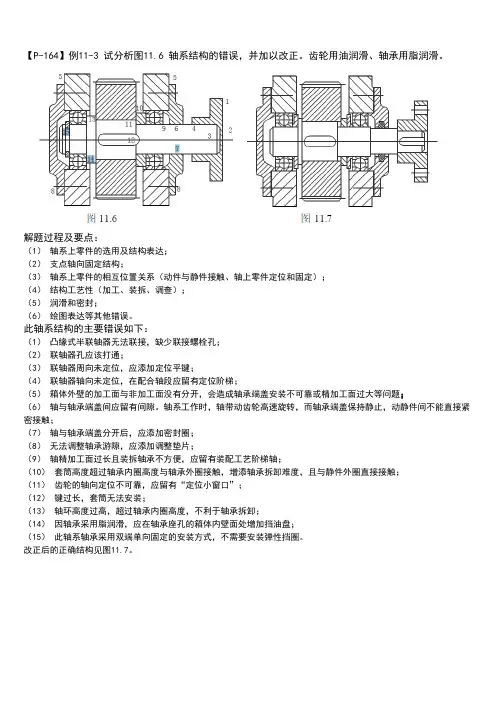

1.试分析下图所示的轴系零部件结构中的6处主要错误。

答:①轴肩高度高于滚动轴承内圈的高度;②齿轮轮毂的长度应大于轴段长度;③端盖和轴之间应保留间隙;④联轴器无法实现轴向固定;⑤联轴器键槽不能封闭;⑥该键槽与⑤键槽没有位于同一轴线上。

2.图示轴承组合结构图。斜齿轮用油润滑,轴承用脂润滑。试分析图中的7处主要错误。

答:①端盖连接处没有垫片;②轴肩高度高于滚动轴承内圈的高度;③键槽长度太长;④齿轮轮毂的长度应大于轴段长度;⑤轴太长;⑥联轴器键槽不能封闭,且应和③键槽位于轴的同一母

线上;⑦轴端轴向定位方式错误。

3.试指出下图中的7处主要结构错误,倒角和圆角忽略不计。

精品文档.

精品文档

答:①无键槽,无法实现周向定位;②端盖和轴之间应保留间隙;③无越程槽,无法加工;④无油毡,缺少密封装置;⑤齿轮齿根圆直径小于轴段直径,无法加工;⑥轴承的外圈无定位;⑦轴肩高度高于滚动轴承内圈的高度。

4.试分析图示轴系结构图中的6处主要错误。

答:①轴肩高度高于滚动轴承内圈的高度;②键槽长度太长;③齿轮轮毂的长度应大于轴段长度;

④轴承无法实现轴向定位;⑤轴段太长,应加以区别;⑥键的上端面应与轮毂键槽有空隙,且应和②键槽位于轴的同一母线上。

处主要错误。图示轴系结构图,试分析其中的5.6精品文档.

精品文档

答:①端盖和轴之间应保留间隙;②轴肩高度高于滚动轴承内圈的高度;③齿轮轮毂的长度应大于轴段长度;④联轴器无法轴向定位;⑤无键,联轴器无法周向定位;⑥无越程槽,无法加工;⑦轴太长;⑧联轴器右端应是通孔;⑨端盖与箱体无垫片;⑩轴肩高度)无油(141312)无调整垫片;()同⑩;(应低于滚动轴承内圈的高度;(11)键槽太长;毡,缺少密封装置。处错误。6.试指出下图中的6

答:①键槽太长;②无油毡,缺少密封装置;③轴段太长;④齿轮轮毂的长度应大于轴段长度;

⑤轴承没有轴向定位;⑥端盖与箱体之间缺乏垫片。

处主要错误。试指出下图中7.6

精品文档.

精品文档

答:①轴肩高度高于滚动轴承内圈的高度;②键槽太长;③齿轮轮毂的长度应大于轴段长度;

④无油毡,缺少密封装置;⑤联轴器无法轴向定位;⑥无键槽,联轴器无法实现周向定位。处主要错误。试指出图示的68.

答:①键的上端面应与轮毂键槽有空隙,便于装拆;②端盖和轴之间应保留间隙;③应该无键槽;④齿轮轮毂的长度应大于轴段长度;⑤齿轮无法实现轴向固定和定位;⑥无调整垫片。

精品文档.

精品文档

9.试指出下图中的7处主要错误。

答:①联轴器左端应是通孔;②联轴器右端无法轴向定位;③端盖和轴之间应保留间隙且需密封;④轴段太长;⑤齿轮轮毂的长度应大于轴段长度;⑥轴承左端无法轴向定位;⑦无调整垫片。

10.试指出下图中的6处主要错误。

答:①轴肩高度高于滚动轴承内圈的高度;②键槽太长;③套筒高度应低于滚动轴精品文档.精品文档

承内圈的高度;④端盖和轴之间应保留间隙;⑤无调整垫片;⑥该键槽与②键槽没有位于轴同一母线上。

11.试指出下图中的6处主要错误。

答:①该键槽与⑥键槽没有位于轴的同一母线上;②轴肩高度高于滚动轴承内圈的高度;③无键,无法实现齿轮的周向定位;④端盖和轴之间应保留间隙;⑤联轴器无法实现轴向固定;⑥联轴器键槽不能封闭。

答:①轴肩高度高于滚动轴承内圈的高度;②齿轮轮毂的长度应大于轴段长度;③无键槽,无法实现齿轮的周向固定。④轴承无法实现轴向定位;⑤联轴器左端无法轴向定位;⑥无键槽,无法实现联轴器的周向固定。
