Q_320404 AEC 001-2007JSC浮筑楼板保温隔声系统
建筑楼面高抗裂混凝土保温隔声系统构造分析
安徽建筑中图分类号：TU96+6文献标识码：A 文章编号：1007-7359（2024）3-0108-02DOI:10.16330/ki.1007-7359.2024.3.0381引言近年来，建筑节能和隔声要求越来越高，在建筑节能方面，强制性国标《建筑节能与可再生能源利用通用规范》（GB 55015-2021）中规定，新建居住建筑和公共建筑平均设计能耗水平应在2016年执行的节能设计标准的基础上分别降低30%和20%，其中严寒、寒冷、夏热冬冷地区楼地面的传热系数强制执行1.20~1.80W/（m 2·K ）；安徽省地方标准《居住建筑节能设计标准》（DB 34/1466-2019）要求居住建筑分户楼板的传热系数K ≤1.50W/（m 2·K ）。
建筑隔声方面，安徽省地方标准《民用建筑楼面保温隔声工程技术规程》（DB34/T 3468-2019）规定，对于一般要求的建筑，其计权规范化撞击声压级≤70dB ；对于高要求的建筑，其计权规范化撞击声压级≤60dB 。
根据国内住宅现场隔声测量调查，厚度在120~150mm 的光裸混凝土楼板的计权标准化撞击声压级通常为80dB 左右，仅靠光裸的混凝土楼板无法达到国家规定的隔声要求。
此外，目前市场上保温隔声楼面多采用保温板（垫）+细石混凝土（防护层内满铺钢丝网片）的构造，不仅施工复杂，细石混凝土的抗裂性能也相对较弱，容易受到湿度、温度等因素的影响，从而产生裂缝以及出现面层易开裂、平整度较差的状况。
因此，随着目前绿色建筑、高品质住宅的进一步推行，楼地面保温隔声系统的开发与应用将成为未来建筑行业的发展趋势。
2高抗裂混凝土楼面保温隔声系统主要材料及构造2.1系统主要材料的特点系统的防护面层是高抗裂混凝土，其主要原材料是建筑石膏，再添加少量的普通硅酸盐水泥、矿物掺合料、外加剂等。
该材料微膨胀、易找平，具有高流动性，可通过管道泵送直接施工，其强度等级不应低于G25。
【CN209799250U】一种全装修住宅地砖地面楼板保温隔声系统【专利】

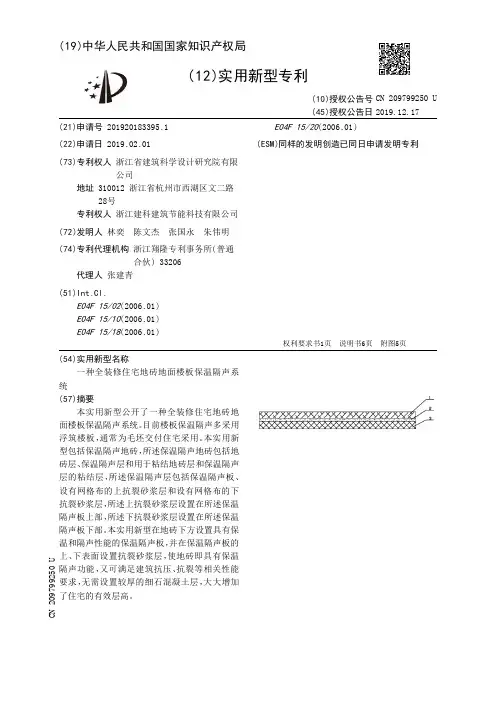

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920183395.1(22)申请日 2019.02.01(73)专利权人 浙江省建筑科学设计研究院有限公司地址 310012 浙江省杭州市西湖区文二路28号专利权人 浙江建科建筑节能科技有限公司(72)发明人 林奕 陈文杰 张国永 朱伟明 (74)专利代理机构 浙江翔隆专利事务所(普通合伙) 33206代理人 张建青(51)Int.Cl.E04F 15/02(2006.01)E04F 15/10(2006.01)E04F 15/18(2006.01)E04F 15/20(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种全装修住宅地砖地面楼板保温隔声系统(57)摘要本实用新型公开了一种全装修住宅地砖地面楼板保温隔声系统。
目前楼板保温隔声多采用浮筑楼板，通常为毛坯交付住宅采用。
本实用新型包括保温隔声地砖，所述保温隔声地砖包括地砖层、保温隔声层和用于粘结地砖层和保温隔声层的粘结层，所述保温隔声层包括保温隔声板、设有网格布的上抗裂砂浆层和设有网格布的下抗裂砂浆层，所述上抗裂砂浆层设置在所述保温隔声板上部，所述下抗裂砂浆层设置在所述保温隔声板下部。
本实用新型在地砖下方设置具有保温和隔声性能的保温隔声板，并在保温隔声板的上、下表面设置抗裂砂浆层，使地砖即具有保温隔声功能，又可满足建筑抗压、抗裂等相关性能要求，无需设置较厚的细石混凝土层，大大增加了住宅的有效层高。
权利要求书1页 说明书6页 附图5页CN 209799250 U 2019.12.17C N 209799250U权 利 要 求 书1/1页CN 209799250 U1.一种全装修住宅地砖地面楼板保温隔声系统，包括保温隔声地砖，其特征在于，所述保温隔声地砖包括地砖层（1）、保温隔声层（3）和用于粘结地砖层和保温隔声层的粘结层（2），所述保温隔声层（3）包括保温隔声板（5）、设有网格布的上抗裂砂浆层（4）和设有网格布的下抗裂砂浆层（6），所述上抗裂砂浆层（4）设置在所述保温隔声板上部，所述下抗裂砂浆层（6）设置在所述保温隔声板下部。
技术交底记录-FC浮筑楼板保温隔声系统
铺设保温隔声板
在断桥隔声片之间、断桥隔声片与保温隔声板间拼缝处,贴接缝胶带
在大面保温隔声板间的拼缝处贴接缝胶带
铺设钢丝网片
设置伸缩缝,门洞处支模，浇筑混凝土保护层,振实,压光,养护
切缝,养护
施工要点
5.1施工单位应建立保温隔声系统施工各道工序的自检、互检和专职人员检验制度,并有完整的施工检查记录。
5.6断桥隔声片间的拼缝、FC保温隔声板与断桥隔声片间的拼缝,用幅宽50mm的接缝胶带进行封闭连接。
5.7大面的FC保温隔声板间的拼缝,应用幅宽50mm的接缝胶带进行封闭连接,并与墙脚处的接缝胶带连成一个整体,防止浇筑混凝土时水泥浆下渗。
5.8铺设钢丝网片,钢丝网片搭接应采用细铁丝绑扎牢固,搭接宽度不应小于100mm。绑扎时,应注意铁丝头向上,避免铁丝头刺破FC保温隔声板。铺设时,应在钢丝网下垫上专用垫块,垫块间距不宜超过500mm,保证钢丝网片处于保护层的中偏上部的位置。当混凝土保护层内设计埋设有地暖热水管时,宜采用双层钢丝网片,伸缩缝处的钢丝网片应断开。
3.5 FC保温隔声板的铺设、混凝土保护层浇筑完工后,均应做好成品防护。
3.6施工应严格遵守安全施工相关的规定,施工人员应佩戴好各种劳动防护用品,做好职业健康保护。
施工工艺
4.1 FC浮筑楼板保温隔声系统施工宜按图4.1的工艺流程
图2.1FC浮筑楼板保温隔声系统施工工艺流程
施工工艺流程实例照片
楼地面基层、墙脚处墙面处理,弹地坪标高线
6、 作业条件
一般规定
3.1施工前应编制施工方案,并对施工人员进行培训和技术
3.2 FC保温隔声板及其配套材料在运输中应防晒、防雨;必须在室内储存,并注意防火。
浮筑楼板减震隔音垫
CYG-浮筑楼板隔音垫浮筑楼板隔音垫产品性能：浮筑楼板隔音垫（又叫EF聚乙烯泡沫隔音垫，浮筑楼板隔声垫，浮筑楼板消声垫，浮筑楼板隔音垫，浮筑楼板保温垫，浮筑楼板减震垫）由一层厚度为5---20mm的高密度发泡经纳米技术制成。
对撞击声在整个频率范围内具有专门好的声音阻断成效，能最有效的隔间撞击噪声和空气传播噪声。
要紧用于KTV、迪厅、酒店，酒吧，休闲会所，夜总会，水疗吧，工厂、家庭影院、建筑楼板、慢摇吧等有强噪音源的地面隔声。
该产品专门适用于与商业中心或娱乐场所相连的地面隔声。
也普遍应用于家居卧室，别墅，商品房，图书馆，健身房楼板的隔音，防水，保温，减震。
浮筑楼板减振垫概念浮筑楼板减振垫也称楼板隔音垫，顾名思义，是一种楼板隔音产品。
我国房地产市场提供给消费者的一样是按初装修标准设计的商品房，隔音功能并非完善，因此，在实际生活中，许多消费者会受到噪声的困扰。
而这种噪声的来源确实是楼板的撞击，楼板撞击缘故多样，例如楼上小孩的玩闹、老人拄拐杖走路时敲击楼板、拖动家具等声音，尽管是生活中平常的行为，却有可能因为楼板隔音不够而给他人带来不便。
楼板隔音材料是指把建筑楼板撞击噪音及空气传播噪音隔间、隔间、分离的一种材料、构件或结构，称之为楼板隔声材料。
浮筑楼板减振垫采纳聚乙烯交联XPE/IXPE发泡片材，具有隔音好，防水防潮、无毒环保、利用寿命长等特点，是解决楼板振动问题的专业隔音材料。
如何挑选浮筑楼板减振垫隔音材料关于大多数民众来讲，仍然比较陌生，而且利用减振垫的大体是高级住宅和酒店等需要高品质睡眠环境的场所，市场上一样没有零售。
可是随着愈来愈多的噪音问题显现，楼板隔音也愈来愈重要，若是想要分辨减振垫的好坏，亲自给家中DIY一个安宁的环境，该如何做呢?楼板隔声材料楼板隔声材料，要紧由发泡材料组成，材料质轻、超薄、柔软、拉伸强度大，黑色饰面，卷材包装。
楼板隔声材料 - 简介英语：Floor Slab Materials 拼音：lóu bǎn ɡé shēng cái liào 五笔编码：sov src bgk fnr sft oufh楼板隔声材料一侧的入射声能与另一侧的透射声能相关的分贝数确实是材料的隔音量，为方便表达，通常以符号R（dB）表示。
电子交联聚乙烯浮筑楼板保温隔声系统应用技术规程2022
电子交联聚乙烯浮筑楼板保温隔声系统应用技术规程1总则1.0.1为规范电子交联聚乙烯浮筑楼板保温隔声系统在建筑工程的应用，保证工程质量，制定本规程。
1.0.2本规程适用于新建、扩建、改建的工业与民用建筑中，采用电子交联聚乙烯浮筑楼板保温隔声系统的楼地面的设计、施工和验收。
1.0.3采用电子交联聚乙烯浮筑楼板保温隔声系统的建筑工程，除执行本规程的规定外，尚应符合国家、行业和江苏省现行相关标准的规定。
2术语2.0.1电子交联聚乙烯浮筑楼板保温隔声系统由结构层电子交联聚乙烯减震保温（复合）隔音垫、断桥隔声片、混凝土防护层（内置钢丝网片）等组成，具有保温隔声作用的楼地面构造系统。
2.0.2电子交联聚乙烯减震保温（复合）隔音垫电子交联聚乙烯减震保温隔音垫是采用低密度聚乙烯树脂加交联剂和发泡剂经过高温连续发泡而成的板材。
该材料为闭孔发泡，其表面有规则的圆形凹凸：电子交联聚乙烯减震保温复合隔音垫是由电子交联聚乙烯减震保温隔音垫表面复合一层（2 ㎜～3 ㎜）岩棉板（注）而成。
以上板材都可起到保温、减震隔声的作用。
注：《建筑用岩棉绝热制品》GB/T 19686—2015。
2.0.3断桥隔声片直接由 5 ㎜电子交联聚乙烯减震保温隔音垫裁制而成、设置粘贴在电子交联聚乙烯减震保温（复合）隔音垫、混凝土防护层与墙体之间的竖向隔声材料。
2.0.4接缝胶带粘贴在电子交联聚乙烯减震保温（复合）隔音垫拼缝、断桥隔声片之间拼缝或者电子交联聚乙烯减震保温（复合）隔音垫与断桥隔声片之间的拼缝上，防止混凝土振捣时水泥浆向下渗漏，起临时密封作用的单面胶粘带。
注：见“条文说明”中 2.0.4 的说明。
接缝胶带以 BOPP 双向拉伸聚丙烯薄膜为基材，如 QB/T 2422—1998(2009)《封箱用 BOPP 压敏胶粘带》。
2.0.5钢丝网片置于现浇混凝土防护层中，起增强抗裂作用的钢丝焊接网片。
3性能要求3.1系统构造和性能要求3.1.1电子交联聚乙烯保温隔声系统构造图如图 3.1.1 所示。
保温装饰板外墙外保温系统应用技术规程
目次1 总则 (1)2 术语 (2)3 基本规定 (3)4 性能要求 (5)4.1 系统性能要求 (5)4.2 组成材料性能要求 (6)5 设计 (11)5.1 一般规定 (11)5.2 体统构造 (12)6 施工 (14)6.1 一般规定 (14)6.2 主要施工机具 (15)6.3 施工工序 (16)6.4 施工要点 (17)7 验收 (20)7.1 一般规定 (20)7.2 主控项目 (21)7.3 一般项目 (23)7.4 验收 (23)附录A 特殊部位保温装饰板外墙外保温系统构造参照详图 (25)附录B （资料性附录）民用建筑保温装饰板外墙外保温体统防火要求 (33)本规程用词说明 (35)引用标准名录 (36)条文说明 (39)1 总则1.0.1 为深入贯彻国家和我省建筑节能政策及相关规定, 规范保温装饰板外墙外保温系统的性能要求、设计、施工与工程验收, 做到技术先进, 经济合理, 安全适用, 确保工程质量, 制定本规程。
1.0.2 本规程适用于我省以混凝土、砌体结构为基层的新建、扩建民用建筑及既有建筑节能改造保温装饰板外墙外保温工程的设计、施工与工程质量验收。
1.0.3 保温装饰板外墙外保温工程的设计、施工及质量验收等除应符合本规程外, 尚应符合国家、行业和我省现行有关标准的规定。
2 术语2.0.1 保温装饰板外墙外保温系统 external thermal insulation systems based on insulated decorative panel固定于建筑物外墙外侧的保温装饰一体化产品, 由保温装饰板、胶粘剂、密封胶、锚固件、填缝材料等组成。
2.0.2 保温装饰板 insulated decorative panel在工厂预制成型的板状制品, 由保温材料、带饰面层的面板复合而成, 具有保温和装饰功能。
2.0.3 保温装饰板外墙外保温工程 external thermal insulation on walls based on insulated decorative panel 将保温装饰板及各种组成材料通过工程现场组合、拼装及施工安装, 固定在外墙外表面上的建筑物实体。
江苏省复合发泡水泥板外墙外保温系统应用技术规程 精品
江苏省工程建设标准DGJ32/T J××-2014复合发泡水泥板外墙外保温系统应用技术规程（征求意见稿）Technical specification for external thermal insulation systems of composite foam cement panel发布日期：2014年*月*日实施日期：2014年*月*日江苏省住房和城乡建设厅审定发布前言为推进复合发泡水泥板外墙外保温系统在建筑节能工程中的应用，提高建筑节能外保温工程的防火性能和耐久性，规范复合发泡水泥板外墙外保温系统的应用技术，规程编制组在广泛调查研究，试验和认真总结实践经验的基础上，根据国家和江苏省有关标准、规范编制了本规程。
本规程的主要技术内容有：1.总则、2.术语、3.基本规定、4.材料、5.设计、6.施工、7.工程验收。
为该系统在建筑墙体节能保温工程的设计、施工与验收提供了技术依据。
本规程由江苏省工程建设标准站负责管理和解释。
在执行过程中如发现需要修改和补充之处，请将意见和有关资料寄送江苏省工程建设标准站（南京市江东北路287号银城广场辅楼四楼，邮政编码：210036）。
目次1 总则2 术语3 基本规定4 材料4.1 系统性能4.2 材料性能5 设计5.1 系统构造5.2 热工设计6 施工6.1 施工机具6.2 施工条件6.3 施工工艺6.4 施工要点7 工程验收7.1 一般规定7.2 主控项目7.3 一般项目附录A附录B本规程用词说明条文说明1 总则1.0.1 为规范复合发泡水泥板外墙外保温工程技术要求，保证工程质量，做到技术先进、安全可靠、经济合理，制定本规程。
1.0.2本规程适用于新建、扩建、改建的居住建筑、公共建筑和工业建筑的节能保温工程的设计、施工和验收。
1.0.3本系统在房屋建筑墙体节能保温工程的应用，除应执行本规程外，尚应符合国家、行业和本省现行相关标准的规定。
浮筑楼面用聚氨酯减振隔声垫标准-概述说明以及解释
浮筑楼面用聚氨酯减振隔声垫标准-概述说明以及解释1.引言1.1 概述概述部分的内容可以写作如下：在建筑工程中，为了减少楼面产生的振动和隔音问题，提高住宅和商业空间的舒适度和使用效果，工程师们不断探索和研究新的解决方案。
其中，浮筑楼面作为一种常见的结构形式，被广泛应用于建筑项目中。
浮筑楼面是通过在楼板上铺设一层隔声垫来实现减振和隔音效果的一种设计方式。
而在隔声垫的选材上，聚氨酯材料因其独特的性能被广泛运用。
聚氨酯减振隔声垫具有优异的减振、隔音和抗震性能，能有效地减少楼面传递的噪音和振动，改善建筑物的声学环境，提高使用者的舒适感。
然而，由于缺乏统一的标准和规范，导致市场上存在着诸多品质参差不齐的浮筑楼面用聚氨酯减振隔声垫产品。
因此，制定浮筑楼面用聚氨酯减振隔声垫的标准势在必行。
通过制定适当的标准，可以规范产品制造、安装和使用的过程，提高产品质量，保障工程的稳定性和安全性。
因此，本文旨在探讨浮筑楼面用聚氨酯减振隔声垫标准的必要性以及建立标准的可行性。
通过对已有研究成果和实际应用案例的综合分析，旨在为建筑工程领域提供一个可参考的标准，促进浮筑楼面用聚氨酯减振隔声垫技术的发展和应用。
1.2文章结构文章结构:在本篇文章中，我将按照以下结构来展开讨论。
首先，我将在引言部分概述本文的目的和重要性。
接着，在正文部分，我将介绍浮筑楼面的背景和需求，以及聚氨酯减振隔声垫的特性和应用。
在结论部分，我将强调聚氨酯减振隔声垫标准的必要性，并提出建立浮筑楼面用聚氨酯减振隔声垫标准的建议。
通过上述结构，读者将能够全面了解浮筑楼面用聚氨酯减振隔声垫的标准，并理解背景、特性、应用以及建立标准的必要性。
为了更好地组织文章，我将在每个章节中提供清晰的标题和段落间的过渡，以确保读者能够流畅地跟随我的论述。
同时，为了增加文章的可读性，我将使用示例和图表来说明聚氨酯减振隔声垫的优势和应用实例。
通过本文的结构，读者将能够全面了解浮筑楼面用聚氨酯减振隔声垫标准的重要性和应用。
民用建筑楼面保温隔声工程技术要求(2019)
民用建筑楼面保温隔声工程技术要求目次1 基本要求 (5)2 性能要求 (5)2.1 系统性能要求 (5)2.2 组成材料性能要求 (6)3 设计要求 (8)3.1 一般规定 (8)3.2 系统构造设计 (10)3.3 节能计算与隔声设计 (13)4 施工要求 (16)4.1 一般规定 (16)4.2 施工工艺流程 (17)4.3 施工质量控制要点 (17)5 验收 (20)5.1 一般规定 (20)5.2 主控项目 (21)5.3 一般项目 (22)附录A (23)附录B (23)附录C (23)1 基本要求1.0.1 为规范楼面保温隔声技术在民用建筑楼面保温隔声工程中的应用，做到因地制宜、技术先进、经济合理、绿色环保，保证工程质量和使用安全，制定本技术要求。
1.0.2 本《技术要求》适用于新建、扩建、改建的民用建筑楼面保温隔声工程的设计、施工和验收。
对于全、精装修交付的项目，必须严格执行本技术要求的规定；对于非全、精装修（毛坯）交付的项目，应在土建设计图纸中对楼板的保温隔声提出符合本技术要求的参数指标并预留构造空间。
倡导采用装配式叠合楼板内置保温隔声层等其他技术先进、可靠适用的楼面保温隔声技术与工艺。
1.0.3 民用建筑楼面保温隔声工程的设计、施工和验收除执行本技术要求外，尚应符合现行国家、行业和地方相关标准的规定。
1.0.4 楼面保温隔声工程的热工性能应符合《民用建筑热工设计规范》GB 50176等现行有关建筑节能设计标准的规定。
使用功能用房的楼板撞击声隔声性能应符合《民用建筑隔声设计规范》GB 50118等现行有关建筑隔声标准的规定。
1.0.5 楼面保温隔声工程中保温隔声板的燃烧性能应符合设计要求和《建筑设计防火规范》GB 50016、《建筑内部装修设计防火规范》GB 50222等现行有关标准的规定，且不应低于B1级，并应符合《建筑材料及制品燃烧性能分级》GB 8624中低烟、低毒的要求。
浮筑楼板保温隔声垫性能及施工要点
浮筑复合保温隔声垫是指由交联聚乙烯闭孔泡沫、经特殊处理的土工无纺布通过热熔技术粘合在一起具有隔音、保温、减震的复合垫，用于建筑楼地面隔声、保温、减震的复合垫。
浮筑楼板复合保温隔声垫的主要规格尺寸及其尺寸允许偏差应符合表3.2.1-1的要求。
浮筑楼板复合保温隔声垫的主要规格尺寸及允许偏差注：常态厚度指在不受压状态的厚度；受压厚度指在上部受40mm细石混凝土的压力下的厚度浮筑楼板复合保温隔声垫的主要性能指标注：除表观密度为成品检验外，其他指标按铺地材料检验施工要点楼地面基层、墙脚处墙面基层应清理干净，无油渍、浮尘、污垢、脱模剂、风化物、泥土等影响粘结性能的材料，并剔除表面突出物，使基层平整。
基层应干燥。
在墙脚处墙面粘贴竖向隔声片。
竖向隔声片应高于混凝土保护层表面，且应不间断布满房间内所有的墙脚处墙面。
竖向隔声片拼缝宽度不应大于1mm。
无纺布面向下铺设复合隔声保温垫。
复合隔声保温垫应平整铺设，板缝应相互对齐，横平竖直。
相邻复合隔声保温垫间应紧密相拼，拼缝宽度应小于1mm。
复合隔声保温垫可根据需要进行切割。
在复合隔声保温垫之间的拼缝、复合隔声保温垫与竖向隔声片之间的拼缝上粘贴防水胶带。
防水胶带在拼缝两侧宽度应大致相等。
用手向外平抹以挤出胶带里的气泡并尽量抹平胶带皱褶。
若实在无法抹平，可在外侧再覆盖、粘贴一定长度的防水胶带加强密封，防止浇筑混凝土时水泥浆下渗。
铺设钢丝网片。
钢丝网片应洁净、无损伤。
铺设时在钢丝网片下面垫上垫块(确保钢丝网片位置)，垫块面积不小于50mm×50mm。
钢丝网片搭接应用细铁丝绑扎，搭接宽度不小于100mm。
绑扎时应注意铁丝头向上，避免铁丝头刺破隔声保温垫和防水胶带。
伸缩缝处钢丝网片应断开。
当混凝土保护层层内设计埋设有地暖热水管时，安装地暖热水管并固定。
埋设、固定伸缩缝处的复合隔声保温垫，或预设木板条待混凝土保护层施工完毕后取出。
门洞处支模，模板高度应大于混凝土浇筑后的高度。
民用建筑楼面隔声保温系统工程技术规程
民用建筑楼面隔声保温系统工程技术规程全文共四篇示例，供读者参考第一篇示例：民用建筑楼面隔声保温系统工程技术规程一、总则隔声保温系统是民用建筑中非常重要的系统之一，能够有效地提高建筑物的隔音性能和保温性能，为居住者提供更加舒适的居住环境。
本规程旨在规范民用建筑楼面隔声保温系统的设计、施工和验收工作，保证工程质量，确保建筑物的安全和舒适性。
二、设计要求1. 材料选择：根据建筑物的结构和性能要求，选择合适的隔音材料和保温材料，确保系统的隔音性能和保温性能。
2. 结构设计：设计时需考虑建筑物的结构，合理配置隔音层和保温层，确保系统能够有效减少噪音传递并提高保温效果。
3. 施工要求：设计时应考虑施工的可行性，简化施工工序，提高施工效率，确保施工质量。
4. 防水防潮：隔声保温系统的设计应考虑防水防潮措施，确保系统工作稳定可靠。
5. 环保要求：在材料选择和施工过程中应考虑环保因素，尽量减少对环境的污染。
三、施工要求1. 施工前准备：施工前需做好相关前期准备工作，包括准备好所需材料和工具，做好施工计划和施工方案。
2. 施工工艺：根据设计要求进行施工，确保材料的正确使用和施工工艺的正确实施。
3. 施工质量：施工过程中需进行质量检查，确保施工质量符合设计要求。
4. 施工验收：施工完成后进行验收工作，确保隔声保温系统的性能满足规定要求。
四、验收标准1. 隔声性能：隔声保温系统的隔声性能应符合国家相关标准要求，检测结果应在合格范围内。
2. 保温性能：保温性能应符合设计要求，系统在一定时间内能够保持良好的保温效果。
4. 安全性能：验收时需检查系统的安全性能，确保系统不会对建筑物和居住者造成安全隐患。
五、维护要求1. 定期检查：隔声保温系统应定期进行检查和维护，确保系统的性能良好。
2. 天气影响：在恶劣天气条件下，需加强系统的维护工作，确保系统的稳定运行。
3. 保养措施：根据系统的特点和材料的性能，采取相应的保养措施，延长系统的使用寿命。
建筑楼地面保温隔声找平一体化系统的应用
68 |R E A LE S T A T EG U I D E建筑楼地面保温隔声找平一体化系统的应用孙 虓 (上海鲁能亘富有限公司 上海 200052)作者简介:孙虓,性别:男,出生年月:1986.08.22,民族:汉,籍贯:上海,学历:本科,目前职称:工程师㊂[摘 要] 保温隔声找平一体化系统是基于轻质保温隔声砂浆㊁特种界面㊁高抗裂混凝土三层结构的新型材料,对比传统保温隔声施工工艺,施工工艺更为简单,可节省劳动力及施工时间,也基本无需考虑后续保养㊂本文介绍了保温隔声找平一体化系统的系统构造㊁性能指标㊁工艺流程,并在最后对比了新系统和传统工艺在导热㊁抗压㊁防火㊁施工效率等方面的优劣㊂新系统能更好的平衡各项指标,因此具有很好的推广价值㊂[关键词] 新型材料;保温;隔声[中图分类号]T U 761.1 [文献标识码]A [文章编号]1009-4563(2023)11-068-03前言民用建筑的保温㊁隔声工艺传统做法一般采用挤塑聚苯板X P S ㊁无机保温砂浆㊁石墨板㊁隔声垫等,普遍存在施工工艺复杂㊁施工效率低下㊁后期维修成本偏高等问题[1]㊂本文探索了一种新型保温隔声找平一体化系统的应用,其基层轻质隔声保温砂浆凝结时间短,可较快进行下一道工序,其面层高抗裂混凝土地坪具有高流动性,因此可以实现自动找平,且可以快速凝结㊁强度上升快,短期达到自身强度后不收缩不变形,相对于普通细石混凝土地坪可大幅度节省工期㊂1 系统介绍1.1 系统简介保温隔声找平一体化系统包括轻质保温隔声砂浆㊁特种界面㊁高抗裂混凝土三层结构,系统具有优良的隔声保温效果和高抗裂性㊁耐久性,适用于新建㊁改建㊁扩建的工业,民用建筑中有地暖回填㊁基层找平㊁隔声保温要求的楼㊁地面等,可解决普通水泥砂浆或细石混凝土地坪易空鼓㊁开裂等缺陷㊂系统中的高抗裂混凝土地坪是加水搅拌后均具有高流动性,施工工程中可自助流平或稍加辅助摊铺后可自动流平,施工方式简单,可节省劳动力及施工时间,平整度高,可直接在地坪上铺设饰面层(地毯㊁木地板㊁瓷砖等);相对于普通细石混凝土地坪可大幅度节省工期㊂保养方面,由于两种材料都属于石膏基型,水化后能快速达到其自身强度,所以可很大程度上缩短保养时间,平均气温在15度以上甚至可以免保养㊂1.2 系统构造图1 保温隔声找平一体化系统的构造保温隔声找平一体化系统自下而上由底层轻质保温隔声砂浆㊁特种界面㊁高抗裂混凝土组成,每层的详细构造如下:底层轻质保温隔声砂浆由高强石膏㊁矿物掺合料㊁少量特种水泥等多种材料为胶凝材料,并配以高性能聚合物发泡功能材料组成的复合添加剂,按照特定比例加水后㊁放入小料搅拌15S 后再加入粉料混合搅拌而成,具有良好的轻质㊁保温㊁隔声的功能㊂特种界面剂可采用滚涂或喷涂施工,成膜效果好㊁粘结强度高,起到连接上下层材料的作用㊂高抗裂混凝土是由高强石膏㊁精选骨料㊁矿物掺合料㊁抗裂外加剂以及优质聚合物添加剂组成,现场采用专用机械直接加水搅拌后使用,具有高流动性㊁高强度㊁微膨胀,可解决普通水泥砂浆或细石混凝土地坪平整度低㊁易开裂等缺陷㊂1.3 性能指标高抗裂混凝土楼板保温隔声系统材料性能指标如下表[2],其主要参考规范是‘地面水泥基自流平砂浆“J C/T 985-2017和‘水泥胶砂强度检验方法“G B /T 17671-2021㊂表1 高抗裂混凝土楼板保温隔声系统材料性能指标序号项目指标试验方法1外观外观应均匀㊁无结块2流动度/mm初始流动度ȡ13020m i n 流动度ȡ1303拉伸粘结强度/M P aȡ1.0424h 抗压强度/M p a ȡ6.0524h 抗折强度/M p a ȡ2.0J C /T 985628d 抗折强度/M p a F 4728d 抗压强度/M pa C 20G B/T 17671轻质隔声保温砂浆性能要求如下:Copyright ©博看网. All Rights Reserved.R E A LE S T A T EG U I D E |69表2 轻质隔声保温砂浆性能要求序号项目指标试验方法1外观外观应均匀㊁无结块G B/T 204732干密度(K g /m 3)ɤ4503导热系数[W /(m .K )]ɤ0.0804抗压强度(M p a )ȡ1.0J G J 2355燃烧性能等级A (A 1)G B8624液体界面剂性应能应符合标准J C /T 2329-2015中I型的要求㊂2 系统应用2.1 工艺流程隔声保温砂浆施工工艺流程如下:施工前准备ң刨地,基层清理ң墙体及洞口周边粘贴竖向隔离片ң洒水湿润㊁抄标高㊁弹基准线ң有高低差部位的门洞口用木方隔挡ң按基准线做找平点(做灰饼)ң浇筑隔声保温砂浆ң刮尺找平ң成平保护㊂高抗裂混凝土施工工艺流程如下:滚涂专用界面剂ң按基准线做找平点(做灰饼)ң浇筑高抗裂混凝土ң消泡㊁提浆ң刮尺找平㊁收面㊂2.2 工艺做法1㊁前置条件:地坪施工队伍进场施工前须保证墙体粉刷要基本完成,阳台门框安装完成并进行下口塞缝处理,楼层内大的垃圾清理干净,地面有明线管的必须用管卡固定牢固,顶棚大白施工完成,墙面大白预留地坪向上约一米左右其余全部完成,阳台地坪施工完成,厨卫间管道施工完成并吊模,防水施工完成㊂楼层施工洞尽量不能封堵,以方便施工㊂2㊁标高控制:根据房间内的基准水平线确定地坪标高控制线㊂先用卷尺根据房间基准线找到地坪完成面的点,后用红外线投线仪根据地坪完成面点找到整个房间地坪完成面的水平线,最后用墨斗弹线㊁做灰饼㊂根据团标T /S B -M I A 017-2021中4.2项要求,墙体及洞口管道等周边粘贴竖向隔离片㊂3㊁房间内外隔开:因套内的厨卫及卧室和客厅高差不同,要隔开,用方木或者模板做成档条,挡在房间门口处,四周用砂浆干粉封口(砂浆干得慢若工期紧可以考虑用轻质隔声砂浆粉料封堵)㊂4㊁底层轻质隔声砂浆浇筑:按照下表中的水料比(即1袋小料:4袋粉料:60k g 水)进行搅拌,首先按比例称量好用水量,倒入搅拌锅,然后加入小料包,搅拌10-20S 至发泡均匀,最后加入粉料,搅拌1-2分钟后即可放料,摊铺㊁刮尺刮平,硬化后可进行下一步工序㊂5㊁刷自流平专用界面剂:轻质隔声保温砂浆完全凝固后保持地面干净无碎屑,如有碎屑应及时清除,然后在其表面涂刷专用界面剂(可倒入界面剂于底面,用拖把或滚筒摊铺均匀),等界面剂完全干燥无明水后再浇筑高抗裂性能混凝土㊂6㊁面层高抗裂混凝土浇筑:按照表3的水料比进行搅拌粉料,直至形成流态均匀的混合物,必须确保无结块㊁小颗粒存在,然后迅速的将混合物均匀浇筑于施工区域,用专用施工耙子将搅拌好的混合料均匀分布至设计厚度,并用消泡滚筒进行滚拉,将空气释放,在进行表面刮平㊁收面,进行成品保护㊂7㊁浆料搅拌过程:施工人员必须对粉料㊁水的添加量按要求严格控制,不得私自更改加水量,浆料须完全搅拌均匀才能进行浇筑施工㊂8㊁材料施工时配比如下表所示:表3 各种地坪材料施工时配比 产品名称产品指标高抗裂性能混凝土轻质隔声保温砂浆轻质隔声保温砂浆(厨卫专用)高抗裂混凝土(厨卫专用)水料比0.280.60.15液料0.12:粉料1搅拌时间,m i n 3-5小料加水搅拌:10-20s加粉料后搅拌:1-2m i n3-53-5浆料状态流动度>130m m ,且不泌水浇筑无泌水--2.3 其他注意事项1㊁泵送地坪施工注意事项泵送地坪施工时无论是发泡保温还是高抗裂混凝土的供应必须保证输送泵能连续工作,且输送管线的布置应尽量直,转弯宜少且缓,管与管接头要严密㊂预计泵送间歇时间超过材料的凝固时间,应立即用压力水方法清洗管内残留的液体材料㊂泵送材料时,收料斗内应经常有足够的量,防止吸入空气形成阻塞,并应先输送远距离房间材料,使管道随浇筑工作的逐步完成而逐步拆管㊂地坪施工在土建原细部节点处理完成的基础上进行面层浇筑,如厨卫间吊模㊁管根部防水加强㊁阴阳角防水加强等完成后才能进行地坪施工㊂2㊁成品保护浇筑完成后对浇筑房间进行封闭,禁止在达到上人强度前让人员㊁设备进入,客厅㊁卧室面层高抗裂混凝土地坪终凝后即浇筑完成两到三天后方可进行下道工艺施工,涂刷涂料的铁脚凳㊁三脚架等需要对铁脚进行软包裹,以防划伤地坪面层㊂浇筑完成的地坪上严禁重车来回碾压,否则容易造成地坪破损㊂3㊁质量验收质量验收规范遵从国家标准G B 50209和G B 50411的相关规定进行施工质量验收㊂高抗裂混凝土隔声保温系统的主要村料和辅助材料品种㊁规格㊁性能应符合设计要求和产品标准的规定㊂高抗裂混凝土表面应密实,不得有裂缝Copyright ©博看网. All Rights Reserved.70 |R E A LE S T A T EG U I D E等缺陷㊂因设置保温隔声层后,敲击时会有类似空鼓的声音,根据规程要求不采用敲击法对系统空鼓进行检查㊂高抗裂混凝土表面应平整,应用2m 靠尺和锲形塞尺检查,每个检验批抽查不得少于3处,且平整度不应大于5m m ㊂2.4 系统应用1㊁项目简介本系统应用于上海市嘉定区云翔拓展大居24A-01A 保障房工程项目,项目东至惠柏路㊁南至地块内公用通道㊁西至惠裕路㊁北至嘉程路,总面积148453.03㎡,其中地上总建筑面积为116823.98㎡;地下总建筑面积为31629.05㎡㊂工程包括6栋26层高层(1#㊁2#㊁3#㊁4#㊁6#㊁8#),2栋25层高层(5#㊁7#),9#楼为配套公建㊁K 站,10#楼为配套公建㊁P 站,11#㊁12#楼为P 站,13#楼为垃圾房㊂主楼为2层地下室,地下车库为一层㊂2㊁工程做法本工程地坪做法为:起居室㊁卧室㊁餐厅楼地面采用25m m 轻质隔声保温砂浆+多功能界面剂+20m m 高抗裂混凝土㊂考虑现场实际情况,本工程建筑为25~26层,建筑室外脚手架及垂直运输设备已经在逐步拆除,所以本项目的施工设备只能选择在地面上,集中搅拌,所有发泡基层及高层混凝土面层只能通过输送泵泵送至各栋号各楼层㊂可以根据总包现场进度情况及各栋号平面布置,合理规划,尽量几栋楼一起集中搅拌㊂这就要求需要协调配合提供相应的设备操作场地㊁材料堆放场地及到位的水源电源等㊂3㊁施工准备与资源配置地坪施工队伍进场施工前总包必须保证墙体粉刷要基本完成,阳台门框安装完成并进行下口塞缝处理,楼层内大的垃圾清理干净,地面有明线管的必须用管卡固定牢固,顶棚大白施工完成,墙面大白预留地坪向上约一米左右其余全部完成,阳台地坪施工完成,厨卫间管道施工完成并吊模,防水施工完成㊂楼层施工洞尽量不能封堵,以方便施工㊂地坪施工期间及完成后能上人之前不得有其他工种进入室内交叉施工㊂地坪专业队在地坪施工前应做好以下几点:1)垃圾清理必须用刨地机器㊁灰尘清除㊂基层地面要求无明水㊂2)根据房间内的基准水平线确定地坪标高控制线㊂3)材料应在干燥阴凉的场所贮存㊂针对本工程的实际情况和工种㊁工序的需要,配备两套健全制施工班组,每个班子20人共40人,对每个施工班组的施工人员作出如下统一安排:刨地清理工4人,主要负责所有地坪的机械刨地清理打扫工作;材料上卸货工1人,主要负责叉车卸货及上料口的材料供应工作;机操工1人,主要负责材料的搅拌质量及泵送工作;投料工2人,主要负责粉料及小料的投放准确,配比正确;抄平放线工4人,主要负责地坪的施工控制线及灰饼,确保基层面层厚度及标高;输送泵管辐设配合工4人,主要负责泵管线路的敷设及楼层内泵管的移动拆卸清理等工作;浇筑工2人,主要负责管口的移动,材料的浇筑工作;找平工2人,主要负责浇筑后面层的找平,确保按灰饼控制的标高控制面层㊂4㊁系统材料组成和材料性能要求本工程住宅套房的客厅㊁卧室㊁餐厅楼地面均采用我司生产的高抗裂混凝土楼板保温隔声系统,厚度为45m m ㊂主要组成材料为起居室㊁卧室㊁餐厅楼地面采用25m m 轻质隔声保温砂浆+多功能界面剂+20m m 高抗裂混凝土㊂本工程所用材料由上海复培新材料科技有限公司提供,该材料具有优良的隔声保温效果和高抗裂性㊁耐久性㊂适用于新建㊁改建㊁扩建的工业及民用建筑中有地暖回填㊁基层找平㊁隔声保温要求的楼㊁地面㊂5㊁工期计划根据搅拌输送设备的产能,每天至少能施工1200平方左右,按建筑面积估算每层大约在300平方左右的地坪面积,考虑前期准备工作包括设备进场组装调试㊁泵管的架设㊁地坪的清理打扫等,中间不确定因素影响比如停水停电㊁设备维修㊁刮风下雨影响施工等因素,计划工期约60工作日,包括前期清理地坪时间,实际地坪浇筑施工时间大约一个半月左右㊂计划配备两套设备及两套施工班组,每个施工班组15名施工人员㊂各楼号根据施工进度计划要求,正常每栋楼基层3天完成,做灰饼刷界面处理剂2天,面层3天完成㊂结合表3可以测算出,对比传统施工工艺,可以将工期压缩30%-40%㊂2.5 系统对比将保温隔声一体化系统与传统地坪保温隔声系统[3]㊁[4]进行对比可以发现,新系统的导热系数㊁干密度㊁抗压强度等参数与无机保温砂浆相近,但后者施工工艺采用抹平的方式,而新系统采用浇筑的方式,所以在施工效率上新系统较之传统工艺有十倍以上的提升,且最后找平呈现的面层平整度较高㊂总的来说,新系统在保温隔声的均衡性㊁施工作业的难易度㊁面层的平整度和后续维修成本等方面都有显著优势㊂结论综上所述,本文介绍了一种新型保温隔声找平一体化系统的性能指标和工艺流程,并对比了新系统和各种传统地坪保温隔声系统的差异,该系统在满足性能要求的同时,在施工难度㊁施工效率㊁后续维修等方面都有显著优势,因此具备较好的推广价值㊂参考文献[1] 邹小锋.建筑隔声保温地坪施工的质量控制研究[J ].建设监理,2020(06):95-97.D O I :10.15968/j .c n k i .j s jl .2020.06.028.[2] 秦琼,秦海军.隔声保温地坪施工的质量控制[J ].建筑工人,2018,39(07):10-12.[3] 吴晓春,倪惠冰.居住建筑浮筑楼板保温隔声技术的应用研究[J ].新型建筑材料,2019,46(11):91-93+98.[4] 常儇宇,张孝鼎,贡太瑞.常用居住建筑隔声保温系统隔声效果研究[J ].工程质量,2021,39(03):57-61.Copyright ©博看网. All Rights Reserved.。
EHS浮筑楼板保温隔声地面施工质量控制
1、系统介绍EHS浮筑楼板保温隔声系统主要由地面保温板、竖向隔声片、保护层组成。
该工艺能有效解决住宅工程分户楼板保温隔声要求，满足图纸绿色节能的要求。
达到同样节能要求EHS保温板的厚度要小于常规保温板，成本也相对较低，同时增加了住宅的净高。
2、施工工艺2.1构造做法(1)预留20厚装修面层。
(2)40厚C25细石混凝土随捣随抹平，内配4@100双向钢筋。
(3)10厚EHS纳米橡塑隔声保温板。
(4)钢筋混凝土楼面。
2.2施工工艺流程基层清理一铺设竖向隔声片T满铺保温板一混凝土面层浇筑T地坪切缝T养护。
2.2.1 基层清理地坪保温系统施工前,对墙体根部、楼板面及前期施工遗留下来的浮浆、混凝土必须凿除,必要时采用专用的打磨机，楼板若有凹凸不平的地方必须提前修补完成，同时将楼面的灰尘颗粒清理干净。
2.2.2 铺设竖向隔声片基层清理干净后沿墙体四周弹标高控制线,按隔声片的高度弹隔声片的标高控制线，隔声片与四周墙体粘贴必须密实平整，且整体衔接，不得随意断开,接缝宽度不大于1mm接缝位置避开阳角不小于200mn,隔声片高度高于混凝土完成面1cm,隔声片安装现场如图1所示。
图1竖向隔声片安装2.2.3 铺设保温板房间满铺EHS纳米橡塑保温板（垫），板材之间及板与墙体之间需挤紧整齐。
最后采用专用胶带对板拼缝及板与隔声片间缝隙进行密封粘贴，接缝胶带在拼缝两侧宽度应大致相等，用手向外平抹以挤出胶带里的气泡并尽量抹平胶带褶皱，防水胶带粘贴时先粘贴短拼缝处，再粘贴长拼缝，最后四边墙角和竖片的搭接位置粘贴一圈，具体如图2所示。
图2保温板铺贴2.2.4 保护层施工（1）灰饼设置灰饼施工在保温板上，间距不大于1.5m×1.5m,灰饼面标高用室内÷1.000m线作为依据每个灰饼面标高必须采用红外线扫平仪精确控制，以确保地坪施工的标高及平整度。
（2）混凝土浇筑保温板（垫牖设好后需进行隐蔽验收验收合格方可进行保护层浇筑。
Q_321283PJA17-2019EHS纳米橡塑保温隔声板
6Q25Q 赢胜节能集团有限公司企业标准Q/321283PJA17—2019 EHS纳米橡塑保温隔声板2019-05-06发布2019-05-09实施赢胜节能集团有限公司发布前言EHS纳米橡塑保温隔声板是由赢胜节能集团有限公司生产，主要用于建筑楼板的保温隔声等工程。
该产品不仅符合绿色建筑节能标准，同时解决楼板的传热系数大等问题，还能够有效解决楼上下噪音干扰的问题具有显著的经济、社会和环境效益。
本标准适用于产品在国内销售时检验的依据。
本标准编写时严格执行了GB/T1.1-2009给出的规定起草。
本标准由赢胜节能集团有限公司负责管理和内容的解释。
请注意本标准的某些内容可能涉及专利。
本标准的备案机构不承担识别这些专利的责任。
本标准由赢胜节能集团有限公司负责起草。
本标准主要起草人:张君、郑卫国、丁伯达、曹鑫。
本标准2019年5月首次发布。
EHS纳米橡塑保温隔声板1范围本标准规定了EHS纳米橡塑保温隔声板的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于新建、扩建、改建的工业与民用建筑采用EHS纳米橡塑保温隔声板的保温、隔声等工程。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6342泡沫塑料与橡胶线性尺寸的测定(idt IS01923:1981)GB/T6343泡沫塑料和橡胶表观（体积）密度的测定GB8624建筑材料及制品燃烧性能分级GB/T10294绝热材料稳态热阻及有关特性的测定防护热板法GB/T10295绝热材料稳态热阻及有关特性的测定热流计法GB/T11785铺地材料的燃烧性能测定辐射热源法GB/T13480建筑用绝热制品压缩性能的测定GB/T8810硬质泡沫塑料吸水率的测定GB/T8813硬质泡沫塑料压缩试验方法GB/T20285材料产烟毒性危险分级GB/T15084硬质泡沫塑料压缩蠕变试验方法GB50325民用建筑工程室内环境污染控制规范GB/T19889.7-2005声学建筑和建筑构件隔声测量楼板撞击声隔声的现场测量GB/T19889.4-2005声学建筑和建筑构件隔声测量房间之间空气声隔声的现场测量GB/T19889.3声学建筑和建筑构件隔声测量第3部分：建筑构件空气声隔声的实验室测量GB/T19889.6声学建筑和建筑构件隔声测量第6部分：楼板撞击声隔声的实验室测量GB/T50176民用建筑热工设计规范GB50016建筑设计防火规范GB50096住宅设计规范GB/T50121建筑隔声评价标准3术语和定义下列术语和定义语适用于本标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q 江苏苏创节能科技有限公司企业标准
Q/320404AEC001-2017 JSC浮筑楼板保温隔声系统
2017-10-10发布2017-10-20实施江苏苏创节能科技有限公司发布
前言
本标准是依据GB/T20001.10-2014《标准编写规则第10部分：产品标准》给出的规则制定的。
本标准的要求是根据产品本身的特点而制定的。
本标准贯彻执行了国家强制性标准GB50118《民用建筑隔声设计规范》、GB/T20285《材料产烟毒性危险分级》和GB8624《建筑材料及制品燃烧性能分级》的有关规定。
本标准贯彻执行了江苏省工程建设标准:DGJ32/J173-2014《江苏省绿色建筑设计标准》，DGJ32/J 71-2014《江苏省居住建筑热环境和节能设计标准》。
本标准涉及江苏苏创节能科技有限公司已申请的以下两项专利技术：
实用新型专利：一种楼板保温隔声板
申请号：201720444467.4
发明专利：楼板保温隔声板及生产工艺、铺设工艺
申请号：201710273060.X
本标准由江苏苏创节能科技有限公司提出并负责起草。
本标准主要起草人：杨杰、顾娟、赵海鹏。
本标准为首次发布。
JSC浮筑楼板保温隔声系统
1范围
本标准规定了JSC浮筑楼板保温隔声系统的范围、规范性引用文件、术语和定义、性能要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于工业与民用建筑楼地面采用JSC浮筑楼板保温隔声系统（以下简称产品）。
除遵守本标准外，尚应符合国家及江苏省现行相关标准的规定。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50118民用建筑隔声设计规范
GB/T20285材料产烟毒性危险分级
GB8624建筑材料及制品燃烧性能分级
DGJ32/J23江苏省节能工程现场热工性能检测
GB/T19889.4声学建筑和建筑构件隔声测量第4部分：房间之间空气声隔声的现场测量
GB/T19889.7声学建筑和建筑构件隔声测量第7部分：楼板撞击声隔声的现场测量
GB/T6342泡沫塑料与橡胶线性尺寸的测定
GB/T6343泡沫塑料及橡胶表观密度的测定
GB/T8810硬质泡沫塑料吸水率的测定
GB/T10294绝热材料稳态热阻及有关特性的测定
GB/T8813硬质泡沫塑料压缩性能的测定
GB/T20672硬质泡沫塑料在规定负荷和温度条件下压缩蠕变的测定
GB/T8626建筑材料可燃性试验方法
GB/T11785铺地材料燃烧的性能测定-辐射热源法
GB50325民用建筑工程室内环境污染控制规范
GB/T20284建筑材料或制品的单体燃烧试验
JC/T907混凝土界面处理剂
QB/T3897镀锌电焊网
3术语和定义
下列界定的术语和定义适用于本标准。
3.1JSC浮筑楼板保温隔声系统
由结构层（基层楼板）、JSC保温隔声板、竖向隔声片、混凝土保护层（内置钢丝网片）等组成，具有保温、隔声作用的楼地面构造系统。
3.2JSC保温隔声板
对模塑聚苯板进行加工，具有保温和隔声双重功能。
3.3竖向隔声片
由模塑聚苯板切割而成，设置在JSC保温隔声板、混凝土保护层与墙体之间，用于阻断声桥。
3.4JSC密封界面胶
JSC密封界面胶以聚合物乳液为基料，辅以多种填料精制而成的一种高分子聚合物液体界面胶；涂刷或喷涂在保温隔声板之间的拼缝、竖向隔声片之间的拼缝、保温隔声板与竖向隔声片之间的拼缝，防止混凝土浇筑及振捣时水泥浆的渗漏，起密封作用。
3.5钢丝网片
置于现浇混凝土保护层中，起增强抗裂作用的钢丝焊接网片。
4性能要求及试验方法
4.1JSC浮筑楼板保温隔声系统性能指标应符合表1的规定。
表1JSC浮筑楼板保温隔声系统性能指标
试验项目性能指标试验方法传热系数[W/(㎡·K)]符合设计要求DGJ32/J23
空气声隔声性能（dB）≥45dB GB/T19889.4计权规范化撞击声压级（dB）≤65dB GB/T19889.7
4.2JSC保温隔声板
4.2.1JSC保温隔声板的主要规格尺寸及允许偏差应符合表2的要求。
表2JSC保温隔声板主要规格尺寸及允许偏差
试验项目主要规格尺寸性能指标试验方法长度（mm）1200±3
GB/T6342宽度（mm）600±2
厚度（mm）10~50-0，+2.0
对角线差（mm）-±4.0
注：1、其他规格可根据需要定制。
4.2.2JSC保温隔声板的主要性能指标应符合表3的规定。
表3JSC保温隔声板的主要性能指标
试验项目性能指标试验方法表观密度（kg/m³）≥22GB/T6343
体积吸水率（%）≤15GB/T8810
导热系数[W/(m·K)]≤0.030GB/T10294
压缩强度（kPa）≥20GB/T8813
压缩弹性模量（MPa）≤0.5（使用厚度≥15mm）
GB/T8813≤1.2（使用厚度≥20mm）
压缩形变（23℃，4kPa，24h）（%）≤5.0GB/T15048压缩蠕变（23℃，4kPa，168h）（%）≤5GB/T15048甲醛释放量（mg/㎡▪h）≤0.05GB50325 TVOC释放量(mg/㎡▪h)≤0.50GB50325
燃烧性能B1级按GB/T8626和GB/T11785试验，
按GB8624判定
产烟毒性不低于t1级按GB/T20285试验按GB8624判定
4.3其他材料
4.3.1竖向隔声片尺寸、密度应符合表4的要求。
表4竖向隔声片尺寸要求、密度指标
项目尺寸要求、性能指标试验方法
厚度（mm）≥5
GB/T6342宽度（mm）≥50
密度（kg/m³）≥18GB/T6343
表5JSC密封界面胶性能要求
项目性能指标试验方法拉伸粘结强度7天（MPa）≥0.4
JC/T907拉伸粘结强度14天（MPa）≥0.6
4.3.3钢丝网片尺寸允许偏差应符合表6的要求。
表6钢丝网片尺寸允许偏差
项目尺寸规格允许偏差试验方法网孔间距（mm）100×100±10
QB/T3897钢丝直径（mm）Φ4±0.2
5检验规则
5.1检验分类
产品的检验分为出厂检验和型式检验。
5.2出厂检验
5.2.1每批产品应经公司质检部门检验合格，并附有产品合格证后方可出厂。
5.2.2出厂检验项目：JSC保温隔声板的外观质量、尺寸偏差、表观密度、压缩强度。
5.3型式检验
5.3.1产品在下列情况之一时，需进行型式检验：
a）新产品投产或产品定型鉴定前；
b）正式生产后，原材料、工艺、结构有较大改变，可能影响产品质量时；
c）长期停产六个月以上恢复生产时；
d）出厂检验结果与上次型式检验有较大差异时；
e）国家质量监督机构提出进行型式检验要求时。
5.3.2型式检验项目为本标准规定的全部要求。
5.4组批与抽样
5.4.1组批
产品以批为单位进行检验，相同原料、相同生产工艺、同一类型、同规格的产品数量每5000m2为1批，不足5000m2亦按1批计。
每批产品中随机抽取20块样品。
5.4.2抽样
5.4.2.1出厂检验的样本应从每批产品中随机抽取，且不少于20块。
5.4.2.2型式检验的样本应从出厂检验合格的产品中随机抽取，且不少于20块。
5.5判定规则
产品试验结果符合标准第4章中的技术要求时，则判该批产品合格。
产品检验中除燃烧性能不得复检外，其它若有任一项不合格，允许在同批产品中重新加倍取样，对不合格项进行复检，复检结果如仍有不合格，则判该批产品或该次型式检验不合格。
6标志、包装、运输、贮存
6.1标志
产品出厂时应附产品合格证，并标明产品名称、标准代号、企业名称、生产地址、产品规格、类别、生产日期、批号。
6.2包装
产品采用塑料捆扎带或塑料袋包装，也可由供需双方协商决定。
6.3运输
在运输中严禁烟火，不得重压或与锋利物品碰撞，不得与化学物品混装混运。
6.4贮存
6.4.1产品应贮存在干燥通风处，不宜露天长期暴晒，不得与化学物品共同存放，远离火源，存放场地应坚实平整。
6.4.2产品应按型号、规格分类储存。
