4100TEU巴拿马型集装箱船总体设计分析
中海运配送中心4000TEU集装箱船配载要点

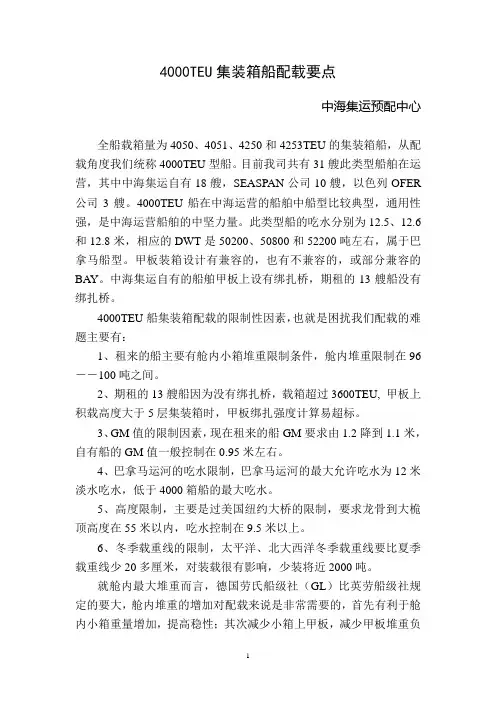

4000TEU集装箱船配载要点中海集运预配中心全船载箱量为4050、4051、4250和4253TEU的集装箱船，从配载角度我们统称4000TEU型船。
目前我司共有31艘此类型船舶在运营，其中中海集运自有18艘，SEASPAN公司10艘，以色列OFER 公司3艘。
4000TEU船在中海运营的船舶中船型比较典型，通用性强，是中海运营船舶的中坚力量。
此类型船的吃水分别为12.5、12.6和12.8米，相应的DWT是50200、50800和52200吨左右，属于巴拿马船型。
甲板装箱设计有兼容的，也有不兼容的，或部分兼容的BAY。
中海集运自有的船舶甲板上设有绑扎桥，期租的13艘船没有绑扎桥。
4000TEU船集装箱配载的限制性因素，也就是困扰我们配载的难题主要有：1、租来的船主要有舱内小箱堆重限制条件，舱内堆重限制在96－－100吨之间。
2、期租的13艘船因为没有绑扎桥，载箱超过3600TEU, 甲板上积载高度大于5层集装箱时，甲板绑扎强度计算易超标。
3、GM值的限制因素，现在租来的船GM要求由1.2降到1.1米，自有船的GM值一般控制在0.95米左右。
4、巴拿马运河的吃水限制，巴拿马运河的最大允许吃水为12米淡水吃水，低于4000箱船的最大吃水。
5、高度限制，主要是过美国纽约大桥的限制，要求龙骨到大桅顶高度在55米以内，吃水控制在9.5米以上。
6、冬季载重线的限制，太平洋、北大西洋冬季载重线要比夏季载重线少20多厘米，对装载很有影响，少装将近2000吨。
就舱内最大堆重而言，德国劳氏船级社（GL）比英劳船级社规定的要大，舱内堆重的增加对配载来说是非常需要的，首先有利于舱内小箱重量增加，提高稳性；其次减少小箱上甲板，减少甲板堆重负荷；第三是小箱被集中在船中部，可以减少集装箱船舶容易产生的中拱弯矩。
4000TEU型船的限制性因素同时也是提高载箱率的瓶颈。
要提高载箱率的话，应做到船上货物重量布置向船中部集中，绝不允许出现首尾重，中间轻的现象。
超大型集装箱船舶标准
超大型集装箱船舶标准
超大型集装箱船舶的标准包含以下几个方面：
船长：船长为275-295米，船宽约32.2-39.4米，吃水为11.5-13.5米，舱内装10-11列，8-9层，甲板上装13-14列，4-5层。
载箱量：载箱量为3000-4000TEU，载重量为40000-50000t。
船型：根据不同的船型，超大型集装箱船可以分为第五代集装箱船、第六代集装箱船、第七代集装箱船等。
装卸效率高：超大型集装箱船舶的装卸效率非常高，通常可以在短时间内完成大量集装箱的装卸。
经济性：由于规模经济效应，超大型集装箱船舶的成本相对较低，使得其在航运市场中具有更强的竞争力。
环保性：超大型集装箱船舶通常采用新型高效节能设备，能够降低能源消耗和二氧化碳排放，对环保具有积极作用。
安全性：超大型集装箱船舶在设计时充分考虑了安全因素，采用先进的安全管理系统和设备，确保船员和货物的安全。
超大型集装箱船舶作为现代航运的重要组成部分，具有高效、经济、环保和安全等特点，为全球贸易和物流体系的发展做出了重要贡献。
4100TEU
船 成 为 三 大货 船 船 型 中发 展 最 快 的 一 种 。
在 最 近 几 年 中 ， 心 造 船 的 人 都 会 发 现 有 一 种 关
集 装 箱船 型发 展 特 别 迅 速 —— 大 型 超 巴拿 马 型 集 装 箱 船 。 统 计 数 据 可 以发 现 ， 船 型 尽 管 不 受 巴拿 马 从 该 运 河 宽 度 的 限制 ， 以朝 大 型 和 超 大 型 化 发 展 ， 受 可 却 到 码 头 及 港 口水 深 等 硬 件 设 备 ， 以及 大 型 化 后 带 来
维普资讯
２ ０２年 ８』 ０ ｛
船
ｆ ｛
Ａ ｕｇｕｓ１． ２ｏ０２
第 ４期
ＳＨＩ ＆ Ｐ Ｂ（ＡＴ ）
Ｎ（ ． ）４
［ 验 与研 究］ 试
４ １ ０ＴＥＵ 巴拿 马 型 集 装 箱 船 快 速 性 研 究 ０
袁 红 良 左 德 权 （ 沪东中华造船集团 开发研究所）
多优 点 ， ： 速 、 全 、 确 、 耗 少 ， 如 快 安 准 损 以及 物 流 业 的
发 展 ， 国间 贸 易 的发 展 ， 航 运 公 司集 装 箱 船 队 间 各 各 的联 盟 使 运 输 成 本 的 降 低 等 一 系列 因 素 促 使 集 装 箱
马 型 具 有诱 人 的 优 越 性 ， 是 巴拿 马 最 大 型 仍 受 到 但
各 船 东 的青 睐 。 在 ９ ０年 代 ， ＯＳ Ｃ ＣＯ 向 Ｅ 本 、 国 等 订 造 过 ｔ 英 ３ ８ ０ＴＥ 系列 大 型 集 装 箱 船 。 五 期 间 ， 内 ７ ８ ０ Ｕ 九 国 ０ 研 究 所 在 对 大 型 集 装 箱 船 发 展 的关 键 技 术 —— 高 稳
4000TEU集装箱船的主尺度确定
网络教育学院《船舶设计原理课程设计》题目：4000TEU集装箱船的主尺度确定1 集装箱船概述本章需简单介绍集装箱船的相关内容，例如集装箱船的特点，集装箱船的发展历程，并要求搜集现有集装箱船主尺度资料，作为自己设计集装箱船的主尺度的参考数据。
1.1 集装箱船的特点集装箱船的大小通常是以装载20ft标准箱作为单位(TEU)的多少来表示的。
集装箱船在技术上具有如下的特点：(1)追求高的载箱量，在舱内和甲板上装载尽可能多的集装箱。
(2)在追求载箱量的同时，追求高的平均箱重指标或在一定平均箱里(如14t/TEU)下追求高的载箱率。
(3)集装箱船的主尺度如船长、船宽和型深等主要由船舶的载箱量来决定。
(4)货舱开口大，货舱和货舱口尺度规格化，货舱口宽度一般为船宽80％左右，最大有达89％、甚至更大。
货舱口长度通常以能吊装40ft(或2只20ft)集装箱为好。
(5)稳性问题十分突出。
由于甲板上堆装大量集装箱，引起货物重心升高及受风面积增大。
在装卸舱内集装箱时，船舶横倾角不能大于5°，以免集装箱被导轨卡住。
（6)航速高，主机功率大。
为了保证定期班轮的准点率，新建的大型集装箱船的服务航速达22kn以上，3500TEU以上的第四代集装箱船的服务航速多数达24kn以上，且其主机的储备功率也较大。
新建中型集装箱船的服务航速均在18kn 以上，有的还达到20kn—21kn。
新建300TEU以上的小型集装箱船的服务航速也在15kn以上。
因此，船舶的方形系数Cb相应较小。
1.2集装箱船的发展历程第一艘集装箱船是美国于1957年用一艘货船改装而成的。
它的装卸效率比常规杂货船大10倍，停港时间大为缩短，并减少了运货装卸中的货损量。
从此，集装箱船得到迅速发展，到70年代已成熟定型。
按照集装箱船的发展情况，可分为第一、二、三、四、五代集装箱船：第一代出现于20世纪60年代，横穿太平洋、大西洋的17000-20000总吨集装箱船可装载700-1000TEU。
3500TEU集装箱船的设计特点

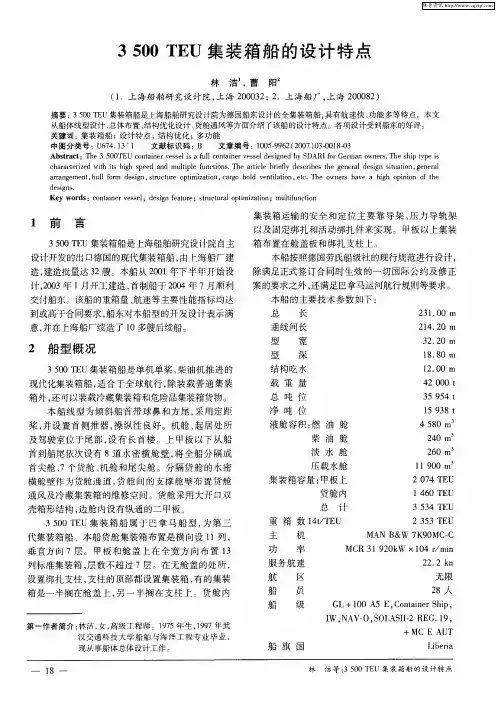

３ ５００ ＴＥＵ集装 箱船 是单机 单桨 、柴 油机 推进 的 现代化集装箱船 ，适合于全球航行 ，除装载普通集装 箱外 ，还可 以装 载冷藏集装箱 和危 险品集装箱货物 。
本 船 线 型为 倾 斜船 首 带球 鼻 和 方尾 ，采 用 定 距 桨 ，并设置首侧推器，操纵性 良好 。机舱 、起居处所 及 驾驶 室位 于尾 部 ，设有 长 首楼 。上 甲板 以下从 船 首 到船尾 依次 设有 ８道 水密 横 舱 壁 ，将 全 船分 隔成 首尖 舱 、７个货 舱 、机 舱 和尾 尖 舱 。分 隔货 舱 的水 密 横舱壁 作为 货舱 通道 ，货舱 间 的支 撑 舱壁 布 置 货 舱 通风及冷藏集装箱 的维修空间。货舱采用大开口双 壳 箱形 结构 ，边舱 内设 有纵通 的二 甲板 。
＋ Ｍ Ｃ Ｅ ＡＵＴ
船旗 国
Ｌｉｂｅｒ ｉａ
一
１８ 一
林 洁 等 ：３ ５００ ＴＥＵ 集 装 箱船 的设 计特 点
维普资讯
３ 主要设计 特点
架式 ，货舱内的支承平 台采用纵骨架式。 本船 的结构根据集装箱布置的固有尺寸来确定
３．１ 船体 线型 和航 速
３ ５００ ＴＥＵ集 装 箱 船 属 于 巴拿 马 船 型 ，为 第 三 代集 装箱 船 。本船货 舱集 装箱 布置是 横 向设 １ １列 ， 垂 直方 向 ７层 。 甲板 和 舱 盖上 在 全 宽 方 向 布 置 １３ 列标 准集装 箱 ，层 数 不超过 ７层 。在无 舱盖 的处 所 ， 设置绑 扎支 柱 ，支柱 的顶部都 设置 集装 箱 ，有 的 集装 箱是一半搁在舱盖上 ，另一半搁在支柱上。货舱 内
重 箱 数 １４ＶＴＥＵ
２ ３５３ ＴＥＵ
主 机
船公司新巴拿马型集装箱船舶选择要点

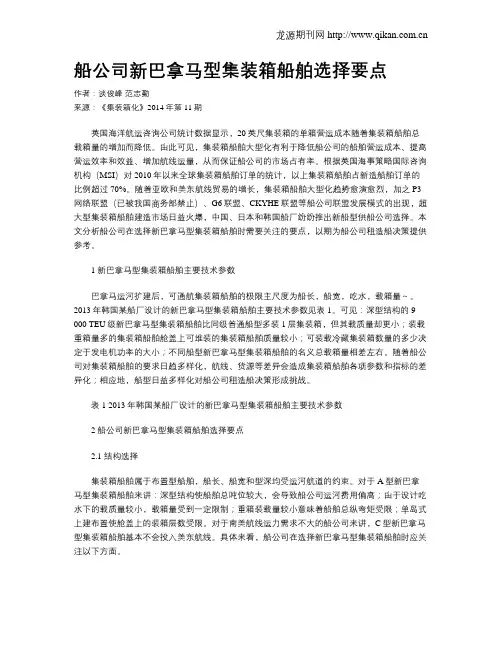

船公司新巴拿马型集装箱船舶选择要点作者：谈俊峰范志勤来源：《集装箱化》2014年第11期英国海洋航运咨询公司统计数据显示，20英尺集装箱的单箱营运成本随着集装箱船舶总载箱量的增加而降低。

由此可见，集装箱船舶大型化有利于降低船公司的船舶营运成本、提高营运效率和效益、增加航线运量，从而保证船公司的市场占有率。
根据英国海事策略国际咨询机构（MSI）对2010年以来全球集装箱船舶订单的统计，以上集装箱船舶占新造船舶订单的比例超过70%。
随着亚欧和美东航线贸易的增长，集装箱船舶大型化趋势愈演愈烈，加之P3网络联盟（已被我国商务部禁止）、G6联盟、CKYHE联盟等船公司联盟发展模式的出现，超大型集装箱船舶建造市场日益火爆，中国、日本和韩国船厂纷纷推出新船型供船公司选择。
本文分析船公司在选择新巴拿马型集装箱船舶时需要关注的要点，以期为船公司租造船决策提供参考。
1 新巴拿马型集装箱船舶主要技术参数巴拿马运河扩建后，可通航集装箱船舶的极限主尺度为船长，船宽，吃水，载箱量～。
2013年韩国某船厂设计的新巴拿马型集装箱船舶主要技术参数见表1。
可见：深型结构的9 000 TEU级新巴拿马型集装箱船舶比同级普通船型多装1层集装箱，但其载质量却更小；装载重箱量多的集装箱船舶舱盖上可堆装的集装箱船舶质量较小；可装载冷藏集装箱数量的多少决定于发电机功率的大小；不同船型新巴拿马型集装箱船舶的名义总载箱量相差左右。
随着船公司对集装箱船舶的要求日趋多样化，航线、货源等差异会造成集装箱船舶各项参数和指标的差异化；相应地，船型日益多样化对船公司租造船决策形成挑战。
表1 2013年韩国某船厂设计的新巴拿马型集装箱船舶主要技术参数2 船公司新巴拿马型集装箱船舶选择要点2.1 结构选择集装箱船舶属于布置型船舶，船长、船宽和型深均受运河航道的约束。
对于A型新巴拿马型集装箱船舶来讲：深型结构使船舶总吨位较大，会导致船公司运河费用偏高；由于设计吃水下的载质量较小，载箱量受到一定限制；重箱装载量较小意味着船舶总纵弯矩受限；单岛式上建布置使舱盖上的装箱层数受限。
