变压器绕组变形测试仪校准规范
11,变压器绕组变形(频响法)测试标准化作业指导书
文件编号
-–-2006
页数
5
版本
第一版
生效日期
2006年06月01日
变压器绕组变形（频响法）测试
标准化作业指导书
文件受控
状态
编写
审核
批准
姓名
曹永源
徐近龙
蔡云峰
收文部门
代码
日期
2006/05
2006/05
2006/05
2006-06-01发布2006-06-01实施
1、所有试验设备均应常规检查、校验合格且装备齐全。
2、确认绝缘工器具均在校验合格期内，且外观检查合格。
工器具及材料准备表
序号
名称
规格
单位
数量
1
绕组变形测试仪（扫频检测仪）
套
1
2
电源线盘
220 V / 30M
只
1
3
直流电阻测试仪
套
1
4
电压比测试仪
套
1
5
试验接线、绝缘带（绳）
套/根
若干/1
6
计算器
块
1
7
所有测试数据必须进行“三比较”，即与标准比较、与原始数据比较、三相之间比较，应符合有关规定。
6
工作结束前的一般顺序
1）在确认数据后拆除电源（由两人进行，其中一人为监护人。）
2）撤去所有试验设备、工器具和接线，最后拆试工作保护接地线。
3）工完场清，被试设备恢复测试前状态（平衡绕组短ห้องสมุดไป่ตู้接地）。
7
出具试验报告
温、湿度计
只
1
8
绝缘梯
架
1
9
变压器绕组变形测试仪产品技术规范书
产品技术规范书设备名称：电力变压器绕组变形测试仪（频响法）型号：CYDT-20生产厂家：产品编码：品牌：一、概述：电力变压器绕组变形测试仪（频响法）根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。
变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。
因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。
进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。
并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。
它适用于63kV～500kV电力变压器的内部结构故障检测。
变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。
当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。
变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。
二、主要技术特点1、采集控制采用高速、高集成化微处理器。
2、笔记本电脑与仪器之间通信USB接口。
DCBX-H变压器绕组变形测试仪使用说明书
DCBX-H变压器绕组变形测试仪使用说明书摘要产品型号：DAXZ系列产品名称：变压器绕组变形测试仪参考标准：DL/T911-2004生产厂家：武汉鼎升电力自动化有限责任公司参考阅读：/301/仪器概述：DCBX-H变压器绕组变形测试仪属于电力变压器的内部结构故障检测的必备工具1.该变压器绕组变形测试仪具有高分辨dB值测量2.该绕组变形测试仪具有高速、高集成化微处理器3.DDS专用数字高速扫频技术(美国)关键词电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪、绕组变形测试声明版权所有© 2014武汉鼎升电力自动化有限责任公司本使用说明书所提及的商标与名称，均属于其合法注册公司所有。
本使用说明书受著作权保护，所撰写的内容均为公司所有。
本使用说明书所提及的产品规格或相关信息，未经许可，任何单位或个人不得擅自仿制、复制、修改、传播或出版。
本使用说明书所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
可随时查阅我公司官网：本使用说明书仅作为产品使用指导，所有陈述、信息等均不构成任何形式的担保。
服务承诺感谢您使用鼎升电力公司的产品。
在您初次使用该仪器前，请您详细地阅读此使用说明书，以便正确使用仪器，充分发挥其功能，并确保安全。
我们深信优质、系统、全面、快捷的服务是事业发展的基础。
经过多年的不断探索和进取，我们形成了“重客户、重质量"的服务理念。
以更好的产品质量，更完善的售后服务，全力打造技术领先、质量领先、服务领先的电力试验产品品牌企业。
构建良好的市场服务体系，为客户提供满意的售前、售后服务！安全要求为了避免可能发生的危险，请阅读下列安全注意事项。
本产品请使用我公司标配的附件。
防止火灾或电击危险，确保人生安全。
在使用本产品进行试验之前，请务必详细阅读产品使用说明书，按照产品规定试验环境和参数标准进行试验。
使用产品配套的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
变压器绕组变形测试仪频响法使用手册
以下是SX系列变压器绕组变形测试仪（频响法）使用详解：电力行业标准：DL/T911-2016(代替DL/T911-2004)变压器绕组变形测试仪别称：电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪一、试验目的：检测变压器绕组是否发生扭曲，鼓包或位移等变形。
绕组变形一般指电力变压器绕组在短路电流冲击或在运输过程中遭受冲撞时，在电动力或机械力作用下发生的轴向或径向尺寸变化。
二、被试品：66kV—500kV电压等级变压器三、接线：1、红色钳的红绿色航插接设备“激励”和“参考”，为操作的“注入”端，2、黄色钳的黄色航插接设备“响应”，为操作的“测量”端；3、黑色钳接变压器地排；4、设备本体接地；5、红色钳接变压器注入，黄色钳接变压器测量；6、红色钳和黄色钳接变压器哪一端在操作时设备有提示。
（详情点击进入官网或来电咨询）四、操作说明：1、接好线后，进入响应测试，新建一次实验用来保存和分析实验数据，进入“新建”后，开始设置实验参数。
（白色框内设置项请依据被试品与现场环境填写）2、“接线套管”设置切换点选右侧按钮，一般根据被试变压器的实际情况来选择，以下图变压器为例,变压器联结组别为YND11,可以看出高压侧有中性点，低压侧没有中性点，接线套管我们选用高压侧“ABCO”，低压侧“abc”来进行测试。
3、“测试频段”默认为1K~1 MHZ_1.0 即测试频段为1KHZ 到1000KHZ 每1KHZ 记录一次，“输出电压”一般选20.0Vpp 输出电压越高，准确度越高。
4、点击确定进入实验操作界面按界面下方第一项接线，红色钳注入，黄色钳测试，点击“测量”,设备开始采集，结束后根据设备提示更换测量绕组继续测量。
5、结束后点击“保存”并返回，进入“数据分析”6、点选“数据组一”或“数据组二”一次最多打开两组保存的数据，然后点击“线性”或“对数”，以不同方式观察测量结果，点击“分析”设备自动分析所测数据是否合格，即变压器绕组三相一致性是否良好，以做出变压器绕组是否变形的结论。

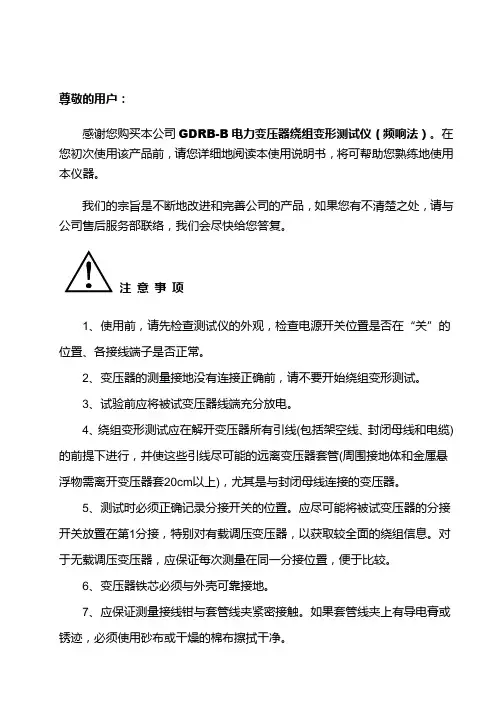

GDRB-B电力变压器绕组变形测试仪(频响法)说明书
尊敬的用户：感谢您购买本公司GDRB-B电力变压器绕组变形测试仪（频响法）。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项1、使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。
2、变压器的测量接地没有连接正确前，请不要开始绕组变形测试。
3、试验前应将被试变压器线端充分放电。
4、绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm以上)，尤其是与封闭母线连接的变压器。
5、测试时必须正确记录分接开关的位置。
应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较全面的绕组信息。
对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。
6、变压器铁芯必须与外壳可靠接地。
7、应保证测量接线钳与套管线夹紧密接触。
如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。
8、测量线正确使用：放线时应展开不要卷曲、收线时应平直绕成环形存放，测量夹子在测量结束时应与测量线脱开，避免在变压器上挂住，有损测量线。
9、测试使用过程中，不得打开与测试无关的其他软件。
10、测试仪不具有防水功能，不得在雨天露天使用。
11、测试仪及测试配件不用时放入包装箱，包装箱平时至于平放状态。
12、图片仅供参考，请以实物为准。
本手册内容如有更改，恕不通告。
没有国电西高的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、仪器概述 (4)二、主要技术特点 (5)三、主要技术参数 (7)四、使用特点 (8)五、仪器使用方法 (9)六、三相Yn形测量接线 (12)七、三相Y形测量接线 (14)八、三相△形测量接线 (16)九、单相X、Y、Z测量接线 (18)十、PC测试软件的安装 (20)十一、PC测试软件的使用界面 (23)十二、PC测试软件使用流程 (29)十三、无线WIFI使用（选配件） (34)十四、无线蓝牙驱动安装（选配件） (38)十五、无线蓝牙测试软件使用（可选） (40)十六、试验程序及注意事项 (41)十七、生命周期 (42)GDRB-B电力变压器绕组变形测试仪（频响法）一、仪器概述变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。
变压器绕组变形测试仪试验程序及注意事项
）变压器绕组变形测试仪试验程序及注意事项HTBX-H变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。
变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。
因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
变压器绕组变形测试仪试验程序及注意事项1、首先检查变压器接地状况是否良好，套管引线应全部解开。
2、详细记录被试品的铭牌数据及原始工况有否异常，以及被试品变压器当前测试状况下的分接开关位置，并仔细输入被试品情况登记窗。
3、根据被试品的情况建立被试品数据文件的子目录；测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。
4、数据存放格式：文件是以ASCII码的形式存放，用户可用各种文字编辑软件进行阅读和修改。
5、对刚退出运行的变压器进行测量，测量前应尽量让其散热降温；但在整个测量过程中应停止对其所施的降温手段，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。
）十五、设备装箱清单1．笔记本电脑选配件1台2．无线蓝牙选配件1个3．主控测量单元DDS最新扫频技术（美国）1台4. 测试电缆高频同轴电缆50 /(20m) 1套5．测试线夹黄、绿、黑3个6．接地小夹子黑1个7．USB通信线通用USB连线1根8．软件光盘VCD格式1张9．电源线/ 1根10．接地线5米铜线4根11．合格证/ 1张12．使用说明书/ 1本13．主机包装箱310×400×330mm31个。
TDT6U变压器绕组变形测试仪操作指导
TDT6U 变压器绕组变形测试仪操作程序北京圣泰实时电气技术有限公司1、变压器绕组变形试验应在直阻试验项目之前进行，否则应对变压器绕组进行充分放电，必要时进行退磁处理,以免影响检测数据的重复性或损坏检测设备；2、检测前应拆除变压器套管出线端的所有引线，并使拆除的引线尽可能远离被测变压器套管；如果套管出线端引线无法拆除，可利用套管末屏抽头作为测量端进行检测，或者打开距离变压器套管较近的其它端头进行测量，但此时需注明测试接线的方式；3、对于有载调压的变压器，应把分接开关调节到最高档位，否则应保证每次检测时分接开关均处于相同的位置，并予注明。
4、对同一台或同型号变压器宜采用相同的接线布置和测试仪器，以便对测得的频响数据进行横向和纵向比较。
1、根据变压器绕组的联接结构，选定被测绕组的激励端（输入端）和响应端（测量端）。
对于带有平衡绕组的变压器，宜将平衡绕组的接地端打开。
A B C OA B C（a ）（b ） A B C C B A ZY X （c ） （d ）图1 变压器绕组变形测试接线方式2、在选定的激励端和响应端连接专用测量引线，逐一检测变压器各个电压等级的三相绕组的频响。
图2是测量图1（a ）所示联接结构的变压器A 相绕组频响特性时的接线方式，具体接线步骤如下：1）通过专用接线钳，在选定的激励端和响应端套管端头上可靠连接专用的测试电缆，其中，连接到激励端的电缆包括信号输入和检测两条同轴电缆，连接到响应端的电缆内部含有激励端O ，响应端A激励端O ，响应端B激励端O ，响应端C 激励端A ，响应端B 激励端B ，响应端C 激励端C ，响应端A 激励端A ，响应端B 激励端B ，响应端C 激励端C ，响应端A 激励端A ，响应端X 激励端B ，响应端Y 激励端C ，响应端Z50欧姆电阻；2）通过专用的接地装置，把激励端和响应端测试电缆的屏蔽层就近联接到套管根部的金属法兰上，保证与变压器外壳可靠联接，且接地线不应缠绕；3）把连接到激励端的两条电缆对应连接到测试仪器的Vs和V1接口，把连接到响应端的电缆连接到测试仪的V2端口；图2：测量变压器A相绕组频响特性的接线1、变压器绕组变形检测须在直阻试验项目之前或者在变压器绕组得到充分放电（10小时以上）以后进行，否则将会影响检测数据的重复性甚至导致检测仪器损坏。
变压器综合测试仪校准规范项目建议书
水平
□国际先进■国内先进
国内外情况
简要说明
国内目前无相应校准规范
主要
起草单位
（签字、盖公章）
月日
技术
委员会
（盖公章）
月日
部委托
支撑பைடு நூலகம்
单位
（盖公章）
月日
填写说明：1.表中第2，3，8行，请在选定的内容上填写“█”的符号。
2.填写制定或修订项目中，若选择修订则必须填写被修订计量技术规范号。
范围和主要
计量特性
1.适用范围：变压器综合测试仪的校准；
2.被校电机综合测试仪技术指标：
变压比(0～100000)；示值误差不大于±0.2％，温度（-30～300）℃示值误差不大于±2℃，绕组电阻（0～10）kΩ误差不大于±0.5%；直流电流（0～100）A示值误差不大于±0.5%。
3.主要测量标准的技术指标：
感应分压器，准确度等级：0.001级；
标准温度炉（配标准铂电阻），允差：±0.5℃
标准电阻，准确度等级：0.01级；
分流器（配数字多用表），允差：±0.05%
4.主要计量项目的技术原理：
（1）使用感应分压器测量分压比。
（2）使用标准温度炉（配标准铂电阻）测量温度。
（3）使用标准分流器（配数字多用表）测量直流电流。
变压器综合测试仪校准规范项目建议书
建议项目名称
变压器综合测试仪校准规范
制定或修订
■制定□修订
被修订计量技术规范号
计量技术规范性质
□检定规程
■校准规范
计量技术规范类别
■重点
□基础
主要起草单位
联系人
联系电话
任务年限
电力变压器绕组变形测试仪校准规范
电力变压器绕组变形测试仪校准规范1范围本规范适用于采用频率响应分析法的电力变压器绕组变形测试仪的校准。
2引用文件本规范引用了下列文献：D1/T1952-2018变压器绕组变形测试仪校准规范D1/T911-2016电力变压器绕组变形的频率响应分析法凡是注日期的引用文件，仅注日期的版本适用于本规范。
凡是不注日期的引用文件,其最新版本（包括所有的修改单），适用于本规范。
3概述电力变压器绕组变形测试仪（以下简称测试仪）一般由信号源、信号检测单元、信号处理单元、输出显示器等部分组成。
测试仪通过扫频方式检测变压器各个绕组的幅频响应特性，并对结果进行纵向、横向或综合比较，根据幅频特性的差异，判断变压器可能发生的绕组变形。
4计量特性4.1输出频率测试仪输出正弦激励电压信号频率范围为1kHz~1MHz,最大允许误差不超过±0.01%o 4.2幅值比测试仪幅值比动态范围为-80dB~20dB,最大允许误差不超过IdB o注：由于校准不判断合格与否，故上述计量特性要求仅供参考。
5校准条件5.1环境条件5.1.1环境温度：(20±5)℃；5.1.2相对湿度:(20-80)%；5.1.3电源电压：(220±22)V；5.1.4电源频率：(50±0∙5)Hz；其他：无影响测量结果的振动、电磁干扰等。
5.2测量标准及其它设备5.2.1频率计数器：测量范围：1kHz~1MHz,频率测量相对频率偏差优于±0.001%。
5.2.2衰减器：衰减范围大于60dB,最大允许误差优于±0.3dB.6校准项目和校准方法6.1校准项目6.2校准方法6.2.1输出频率将测试仪VS信号激励端连接至频率计数器，频率计数器测量测试仪输出信号频率,输出频率校准接线如图1所示。
1校准频率点的范围应能覆盖测试仪的扫描频率范围，频率校准点可设定为1kHz、2kHz、5kHz、IOkHz、20kHz、50kHz、IOokHz、200kHz、500kHz、1MHz,其他校准点可根据用户需要进行增补，按式(1)计算相对误差。
变压器测量仪内校操作规范
变压器测量仪内校操作规范1.0目的为确保检验﹑测量和试验用的变压器电量测量仪能溯源至国家标准，保持其量值的准确可靠，规范内校操作，特制订本内校操作规范。
2.0范围本作业指导书规定了有关变压器电量测量仪的规范性引用文件﹑朮语和定义﹑校准条件﹑校准程序和校准记录，适用于变压器电量测量仪的首次校准﹑后续校准和使用中校准。
3.0职责3.1内校人员正确使用计量标准并负责维护、保养，使其保持良好的技术状态；保证计量校准的原始数据和有关技术资料的完整。
3.2 计量室根据校准计划安排，通知各部门送检。
3.3 各部门负责人员将仪器送计量室校准。
4.0定义首次校准---对从未校准过的变压器测试仪所进行的校准（通常是厂家出厂时的校准）。
后续校准---首次校准后的校准。
使用中校准---检验使用中的变压器测试仪是否符合计量检定规程的要求，是否处于良好的工作状态，使用是否正确、可靠。
绝对误差=被校指示值- 标准值5.0内容5.1 校准装置及要求5.1.1 校准装置： YF58B高稳定工频功率电源、PF2010S多功能交流标准表、多功能校准仪、四位半数字万用表。
5.1.2确定以上校准用装置有经过CNAS认可的计量机构进行校准合格，并在校准有效期内。
5.2 校验环境：温度：（20±5）℃湿度（30~80)%5.3校准项目5.3.1外观及通电检查5.3.2 初级电压的校准，内容与要求见表一表（一）5.3.3初级空载电流的校准，内容与要求见表（二）表（二）5.3.4空载、负载功率的校准，内容与要求见表（三）表（四）5.3.6次级负载电流的校准，内容与要求见表（五）表（五）5.3.7次级空载电压的校准，内容与要求见表（六）表（六）表（七）5.3.8次级直流电流的校准，内容与要求见表（八）表（八）5.4 校准方法5.4.1外观及通电检查5.4.1.1 仪器外观无严重损伤，接线端钮、紧固螺钉、螺帽等无松动或脱落，按钮开关工作正常。
变压器绕组变形测试仪技术规范规范书
变压器变形绕组测试仪技术规范书技术规范书二零一四年六月十三日仪器仪表设备明细表一、总则1.1 须知1.1.1参与厂商（以下称供方）应仔细阅读本规范书，供应的产品技术规范必须满足本规范书的技术要求。
1.1.2供方应对技术规范书作出应答书，并应在采购邀请函中提供有关资质文件和 1.2条中规定的技术文件，如提供的资质文件和技术文件不完整，则视为不合格。
1.1.3供方供应的产品主要部件需向第三方外购时，必须通知需方，并向需方提供对外采购材料验收单，设备的质量由供方负责。
1.1.4供方如对本规范书有异议，应在应答书中以“差异表”为标题的专门表格中如实描述，不如实描述，取消规范资格。
1.1.5本规范书经供需双方确认签字后，作为定货合同的技术附件，与合同正文具有同等法律效力。
1.2 供方应答时应提供的技术文件1.2.1产品资质：国家或省级产品鉴定证书。
1.2.2该型号、规格产品的历年供货量及主要用户清单、联系电话及用户证明材料。
1.2.3技术应答书。
1.2.4产品主要外购件的出厂和验收质量保证文件。
1.3产品业绩要求1.3.1投标产品在20个及以上的省级电力试验院使用；1.2.2投标产品在10个及以上大中型变压器制造企业使用；1.3.3投标产品在100个及以上的供电企业单位使用；二、各种技术要求如下2.1 应遵循的主要现行标准：下列标准所包含的条文，通过在技术规范书中的引用而构成本规范书的条文。
下列标准出版时，所示版本均为有效。
使用本规范书的各方应使用下列标准的最新版本。
2.1.1 GB/T16927 高电压试验技术；2.1.2 DL/T849.6 电力设备专用测试仪器通用技术条件；2.1.3 GB50150—2006《电气装置安装工程电气设备交接试验标准》；2.1.4 GB/T191—2000包装储运图示标志；2.1.5 DL/T 911 2004 电力变压器绕组变形的频率响应分析法2.2、主要技术指标：投标人应认真逐项填写技术参数响应表（见表1）中投“标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
HZBX-H 变压器绕组变形测试仪测试步骤(清晰版)
HZBX-H 变压器绕组变形测试仪测试步骤（清晰版）HZBX-H 变压器绕组变形测试仪测试步骤
一．测试过程
1. 变压器准备
1）被测变压器必须完全和电网隔离，并且所有线圈引线从母线上断开并远离变压器接线端。
变压器绕组变形检测须在直流试验项目之前或者在变压器绕组得到充分放电以后进行，否则将影响检测数据的重复性甚至导致测试仪器损坏。
2）变压器绕组的幅频响应特性与分接开关的位置有关，宜在最高分接位置下检测，或者应保证每次检测时分接开关均处于相同的位置。
2. 连接电缆
接线要求
1）检测前应拆除与变压器套管端部相连的所有引线，并使拆除的引线尽可能远离被测变压器套管。
2）因检测信号较弱，所有接线均应稳定、可靠，减小接触电阻，测试夹连接的金属部分应在连接前去除污垢。
3）测试电缆的BNC端子和主机上有相同颜色标识的BNC端子连接，红色和黑色测试夹分别和被测绕的输入端和测量端可靠连接，线圈的输入端和测量端的定义如下图。
4）测试夹端的接地线均应可靠连接在变压器外壳上的接地端（如铁芯接地端），接地线应尽可能短且不缠绕。
5）仪器安全地必须通过随机提供的接地电缆和变压器基部接地排可靠连接。
3. 执行测试
执行测试包括以下步骤：
打开仪器前面板上的电源开关，电源灯亮。
打开PC机上的测量软件设置开始结束频率、扫频方式、扫频频点数等；
监视测试过程，保证收到正确的结果；
完成测试并存储测试结果或者中途点击幅频特性曲线终止测试过程。
4. 关闭测试仪
关闭测试仪只需关闭前面板的电源开关，退出PC上的测量软件，关闭PC。
变压器变形试验标准
2、规范性引用文件2
3、术语和定义2
3.1动稳定状态2
3.2绕组对2
3.3绕组对稳定状态参数2
3.4短路阻抗Zk(Ω)和Zke(%)2
3.5短路电抗Xk(Ω)2
3.6漏磁通3
3.7漏电感LK(mH)3
3.8异常绕组对3
3.9相关绕组对3
3.10复验性3
4、总则3
4.13
4.23
4.33
4.43
表征变压器绕组动稳定状态的参数。
本导则推荐以下四个能灵敏地反映变压器绕组动稳定状态的参数：短路阻抗ZK和ZKe、短路电抗XK、漏电感LK。
2.4短路阻抗ZK（Ω）和ZKe（%）
在额定频率和参考温度下，短路阻抗是变压器的某一对绕组中，某一侧绕组端子之间的等值阻抗。确定此值时，该对绕组的另一侧绕组被短路，而其它绕组（如果有）开路。
2）测试发现异常时，除应继续测量相关绕组对的绕组参数之外，还应短接异常绕组对的高压绕组，在较低电压侧加压测试。
3）首次电抗法测试，应测量所有绕组对的绕组参数。
5.4.3
1）测试时，被加压绕组和被短接绕组均应置于最高分接位置。
2）外部短路故障后的检测可增加短路时绕组所在分接位置的检测。
3）首次电抗法检测，还应在该变压器铭牌上标有短路阻抗值（或出厂试验报告上有实测值）的分接位置测量短路阻抗ZK（Ω）或ZKe（%）。
当功率因数在0.02～0.1时，<±1.0%
无功功率：<±0.2%
互 感 器: 在量程内<±0.2%
电源频率：在45～55Hz范围内0.1级（精度）
3）单相法测试时，应在同一瞬时测取电流、电压、有功功率（或无功功率）和电源频率四个量；
三相法测试时，应在同一瞬时测取三相电流、三相电压、三相有功功率（或无功功率）和电源频率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器绕组变形的测试方法主要有低压脉冲分析法、频率响应分析法、阻抗分析法、水波分析法和超声波分析法五种方法，业内人士普遍认为频率响应法和短路阻抗法是测试变压绕组变形较为有效的方法。
频响法绕组变形测试仪是根据国家电力行业标准DL/T911－2004测量变压器的绕组变形的仪器，主要是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器可能发生的绕组变形。
阻抗法的应用原理是当变压器短路阻抗是当负载阻抗为零时，变压器内部的等效阻抗、短路阻抗的电抗分量，即短路电抗，就是绕组的漏电抗，漏电抗是由绕组的几何尺寸所决定的，对于一台变压器，当绕组变形、几何尺寸发生变化时，其短路电抗值也要变化。
变压器绕组变形测试仪校准规范如下：
信号源：仪器自带一个通道信号输出作为扫频的激励信号;信号输出为标准正弦波，信号输出幅度可以软件调节，幅度±10V，信号输出阻抗为50Ω。
两个采集通道，一个采集激励信号，一个采集响应信号，用于计算传递函数。
激励通道测量为固定量程：±10V;响应通道有多档量程，在测量过程中自动调节量程，输入信号为±25V。
采集通道量化精度：12位。
采集通道静态误差：0.5%。
每通道存储容量：64K样点。
每通道采样率：20Msps。
采集通道输入阻抗：1MΩ。
扫频测量范围：10Hz-10MHz。
扫描方式：采用线形分布或对数分布的扫频测量方式。
扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%。
扫频测量频点：固定模式或用户自定义。
符合国家电力行业标准：DL/T911-2004。
采用windows平台，兼容Window 2000/Window XP/Vista/Win7。
采用access数据库保存测试数据，对测试数据的管理简洁方便。
可以同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。
测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。
软件人性化特点明显，测量的各种条件多为选择项，不用在现场作更多的输入，使用人员更加的方便。
软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作，软件界面简洁直观。
武汉三新电力设备制造有限公司是一家集电力检测、调试及电力技术服务为一体的高端解决方案提供商，电力测试设备一站式服务平台，变频串联谐振专业制作商，欢迎咨询采购交流！。
