室内设计制图要求及规范.
室内设计制图标准
三、室内设计制图标准
图纸排序 建筑装饰装修施工图编排顺序一般为:封面、图纸目录、设计说明、
建筑装饰装修设计图。 如涉及到核算、给排水、采暖通风、电器等专业内容,还应附有相应
三、室内设计制图标准
说明
正确
错误
尺寸线倾斜时数字的方向应便于阅 读,尽量避免在斜线范围内注写
同一张图纸内的尺寸数字应大小一 致
在材料图例中写数字出,材料图例 应避免和数字重合,
当尺寸界限较窄时,尺寸数字可注 在尺寸界限外侧或上下错开,或引 出线。
三、室内设计制图标准
尺寸标注简化画法
三、室内设计制图标准
符号相交;可以考虑将轮廓线作为尺寸界线,但不能作为尺寸线。 室内设计图中连续重复的构配件等,当不易标明定位尺寸时,可以在总
尺寸的控制下,不用数值而用“均分”或“EQ”字样表示定位尺寸。
尺寸标注
三、室内设计制图标准
室内设计图中连续重复的构配件等,当不易标明定位尺寸时,可以在总 尺寸的控制下,不用数值而用“均分”或“EQ”字样表示定位尺寸。
所示。栏内应填写会签人员所代表的专业、姓名和日期。 一个会签栏不够 时,可增加一个,两个会签栏应并列,不需要会签的图纸可不设会签栏。
图例:材料
三、室内设计制图标准
图例:材料
三、室内设计制图标准
图例:材料
三、室内设计制图标准
图例:窗
三、室内设计制图标准
图例:窗
三、室内设计制图标准
图例:门
三、室内设计制图标准
三、室内设计制图标准
内容 • 制图标准总则 • 图纸编排顺序 • 图例、图线 • 字体、标注、比例、符号
室内设计制图规范标准
室内设计施工图
2. 立面图的画法
立面图的最外轮廓线用粗实线绘制,地坪线可用加粗线(粗于标注粗度的 1.4倍)绘制,装修构造的轮廓和陈设的外轮廓线用中实线绘制,对材料和质 地的表现宜用细实线绘制。
3. 立面图的标注
纵向尺寸、横向尺寸和标高;材料的名称;详图索引符号;图名和比例等 。
室内设计施工图
室内设计施工图
1. 地面平面图的主要内容
地面平面图主要表示建筑的墙、柱、门、窗洞口的位置;地面的形 式、图案、材料、颜色;固定在地面的假山、水池等景观;固定于地面 的设施设备等。
室内设计施工图
2.地面平面图的画法
凡是剖到的墙、柱的断面轮廓线用粗实线表示,固定设备的轮 廓线用中实线表示,地面分格线用细实线表示 。
室内设计施工图
2. 详图的画法
凡是剖到的建筑结构 和材料的断面轮廓线以粗 实线绘制,其余以细实线 绘制 。
3. 详图的标注
详细标注加工尺寸、 材料名称以及工程做法。
选择=结果
汇报结束 谢谢观看! 欢迎提出您的宝贵意见!
室内设计施工图
室内设计施工图
室内设计立面图
立面图与剖立面图的比较
立面图和剖立面图主要区别是:剖立面图中需画出被剖的侧墙及顶 部楼板和顶棚等,而立面图是直接绘制垂直界面的正投影图,画出侧墙 内表面,不必画侧墙及楼板等。
室内设计施工图
1. 立面图的主要内容
墙面、柱面的装修做法,包括材料、造型、尺寸等;表示门、窗及 窗帘的形式和尺寸;表示隔断、屏风等的外观和尺寸;表现墙面、柱面 上的灯具、挂件、壁画等装饰;表示山石、水体、绿化的做法形式等。
地面的表示方法
室内设计施工图
室内设计施工图
3.平面图的标注
室内设计图纸规范
2
1
(四)图纸具体要求
二、图纸规范要求
图纸幅面为A3大小(297×420),使用公司统一印制的标准A3图纸。
图 纸 名 称 常 用 比 例 可 用 比 例
平面图 天花平面图 电位图 1∶50 1∶100
设置
规范图电脑打印设置(参考)
1∶50、1∶60 打印 白:0.6 红:0.3 兰:0.03 1∶20、1∶30 打印 白:0.5 红:0.22 兰:0.03
规范图电脑打印设置(参考)
三. 数字、文字设置的规定 1.1∶50、1∶60打印(平面) ①图名:200 红线 ②房间名称:150 红线主要家俱、电器、 地面、天 花材料 ③说明及其它文字:80 兰线 ④尺寸数字:100 红线 ⑤比例:80 兰线 2.1∶20、1∶30打印(立面) ①图名:120 红线 ②索引文字:60 兰线
各种线型的运用:
(二)线型及宽度的规定
04
03
01
02
尺寸线及尺寸界限应以细实线绘制,尺寸起止符号的斜短线,应以中粗线绘制,长度为2-3mm,并与尺寸线右方向成45º角;
尺寸线应与被注长度平行,两端不宜超出尺寸界限,尺寸界限应与尺寸线垂直;
尺寸数字应注写在尺寸线读数上方的中部,数字间不要有逗号,相邻的尺寸数字如注写位置不够,可错开或引出注写;
03
(九)其他
三、常用图例及图标
规范图电脑打印设置(参考)
一. 线型颜色规定:整套图需有三种颜色(如:白、红、兰)不要太多颜色。(1∶50打印) 1.白(粗实线)墙体的轮廓线,整体剖切的表示(A ) 局部剖切的方向( )图名下的第一条横线。 2.红(中实线)主要家具的结构轮廓线,标注的数字,图名下面的第二条横线,房间名称 3.兰(细实线)地板、地砖及地面材料及地面、顶面的材料说 明的文字。家电、家俱内部的线条(除轮廓线外)尺寸界限、尺寸线、电位图中的控制关系线,物体中的填充线 、 标高符号、引出线、详图索引植物等装饰品 4.红(中虚线)拆除墙体 5.兰(细虚线)家俱图中不可见的隔板,门、窗的开启方式。
室内设计制图要求及规范
在绘制图样时,往往需要将形体进行剖切,应用相应的剖面符号 表示其断面,如图所示。
2 1
1
2
一般剖视方向是向图面的上方或左方,剖切线尽量不穿越图面上 的线条。剖切线需要转折时,以一次为限。
1.汉字 采用长仿宋体。字高与字宽的比约为3:2。 字体要求:横平竖直,字体端正,疏密得当,间隔均匀。 长仿宋体的号数用字体高度(单位为mm)表示,分为20、14、10、 7、5、3.5和2.5七种。 2.数字 数字分直体和斜体两种。斜体字向右倾斜与垂直线夹角约15°左右。
平面图
名称
墙线 后隔墙
图名下划 线
门、窗、 家具
电器、卫 生洁具
线宽
0.3-0.4左右 0.2左右 上粗线为0.4-0.6 下细线为0.05-0.09 外轮廓线0.09-0.13 内线(填充线) 0.05 外轮廓线0.09左右 轨迹线(填充线) 0.05
名称
标高线 楼梯 标注线 引出线 植物 填充线 文本 剖切符号
6、立面图和剖面图 7、节点详图或大样图
(二)绘图步骤 1、打开CAD软件先设定单位----为毫米;
设定方法:菜单/工具---选项---用户系统配置
2、设图层:通常以图线的用途来命名如:墙线、家具线 、标注、填充线等;
➢ 设图层时先选颜色、后定线型、再设线宽 ➢ 常用线型宽值如下(见下表)
5
16 14
实线 细实线 详图的编号
图名标注在所标示图的下方正中,图名下画双划线。比例紧跟 其后,但不在双线之内。
首层平面图
图名、比例完整的标注方法如下:
长仿宋字 粗线 细实线
首层平面图 1:100
1、只标注一个立面时,表示为:
箭头指向的立面就是要画的立面。 2、同时标注四个立面时,表示为:
室内设计制图规范

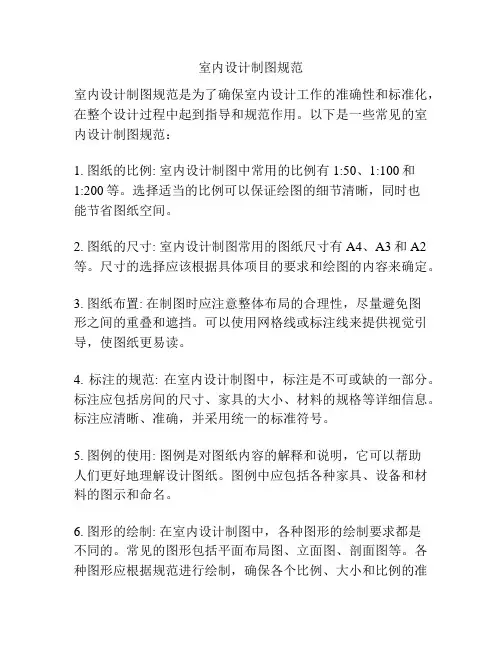

室内设计制图规范室内设计制图规范是为了确保室内设计工作的准确性和标准化,在整个设计过程中起到指导和规范作用。
以下是一些常见的室内设计制图规范:1. 图纸的比例: 室内设计制图中常用的比例有1:50、1:100和1:200等。
选择适当的比例可以保证绘图的细节清晰,同时也能节省图纸空间。
2. 图纸的尺寸: 室内设计制图常用的图纸尺寸有A4、A3和A2等。
尺寸的选择应该根据具体项目的要求和绘图的内容来确定。
3. 图纸布置: 在制图时应注意整体布局的合理性,尽量避免图形之间的重叠和遮挡。
可以使用网格线或标注线来提供视觉引导,使图纸更易读。
4. 标注的规范: 在室内设计制图中,标注是不可或缺的一部分。
标注应包括房间的尺寸、家具的大小、材料的规格等详细信息。
标注应清晰、准确,并采用统一的标准符号。
5. 图例的使用: 图例是对图纸内容的解释和说明,它可以帮助人们更好地理解设计图纸。
图例中应包括各种家具、设备和材料的图示和命名。
6. 图形的绘制: 在室内设计制图中,各种图形的绘制要求都是不同的。
常见的图形包括平面布局图、立面图、剖面图等。
各种图形应根据规范进行绘制,确保各个比例、大小和比例的准确性。
7. 符号和颜色的使用: 在室内设计制图中,符号和颜色的使用是为了更好地表示不同的元素和属性。
符号的使用应符合行业规范,颜色的使用应明确且统一,以便于读者理解。
8. 图层的设置: 图层是室内设计制图的重要组成部分,可以帮助进行图纸的管理和编辑。
图层的设置应根据具体项目来确定,并遵循一定的命名和分类规范。
9. 墙面和地面的填充: 墙面和地面的填充可以帮助人们更好地理解室内空间的材质和质感。
填充的选择应根据实际材料来确定,并在图纸中进行准确、一致的填充。
10. 图纸的细节: 在室内设计制图中,细节的完善是非常重要的。
细节包括墙体的细部连接、家具的细节注明、灯具的布局等。
细节应该尽可能清晰,以便于施工人员的理解和操作。
总之,室内设计制图规范是确保设计图纸准确、标准化的重要工具。
室内设计制图规范和标准
室内设计施工图制图规范一、成品房的装修范围:厨房墙顶地饰面、橱柜及厨房电器(不含冰箱)安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房A.B.C.D立面图13. 厨房A.B.C.D立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间A.B.C.D立面图20. 卫生间A.B.C.D立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求:1. 设计说明:整套图纸的概括说明及设计原则的阐述;整个室内材料部品的阐述;对于没有具体图纸的部位进行统一的注释(如厅房的立面做法、工艺要求等);设计说明中可包括电气和水系统部分的说明;2. 总平面图:家具按1:1比例合理摆放,并加以注释;标明每个功能区域及地面材质;户型轴线尺寸清晰;立面索引明确清晰;3. 天花平面:标明吊顶材料及做法;灯具注释,或用图例说明;灯具的定位尺寸及灯具大小、型号注释;4. 厨卫立面图:墙面的铺砖方式或铺砖原则的注释;开关插座的定位尺寸及定位原则说明;橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸;厨房电器的摆放位置;整体橱柜的样式;橱柜大样图;表明所有材料的材质及规格尺寸(包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等)5. 电路图:标明插座的规格和数量,必要时可另附电路设计施工说明;在墙面铺砖图上,将开关插座与瓷砖的结合方式表明清晰,避免开关插座位于单块瓷砖的中间;6. 水路图:厨卫所有下水的具体位置的定位尺寸应清晰明了;针对不同的下水和地漏的管径应有说明;下水管与完成墙面的距离尺寸应有注明;特别是座便下水位置的确定;冷热水的进水管定位可用文字说明高度,平面上应有明确的尺寸定位;7. 大样图:详细交待施工工艺和做法;对石材的品种、色泽、规格、倒边方式作出明确的规定;对卫生间瓷砖碰角方式应有注明;厨卫立管包管方式应有注明;所有室内阴、阳角的处理方式应有说明;四、交楼标准细则(一)厨房设计原则1. 注意洗槽、炉台及切菜台的位置,最好呈90度的方位摆放。
室内设计制图要求与规范解读
第五章室内设计制图要求与规范
旧平 面 图
新平 面 图
第五章室内设计制图要求与规范
第五章室内设计制图要求与规范
第五章室内设计制图要求与规范
第五章室内设计制图要求与规范
Hale Waihona Puke 第五章室内设计制图要求与规范
第五章室内设计制图要求与规范
第五章室内设计制图要求与规范
平面图
第五章室内设计制图要求与规范
第五章室内设计制图要求与规范
天花 图
第五章室内设计制图要求与规范
第五章室内设计制图要求与规范
第五章室内设计制图要求与规范
五、图号编列 1、以图纸类别区分,如: A—10:设计图第10张 W—4:给排水图第4张 E—2:配电图第2张 K—1:厨具图第1张 GS—3:煤气配管图第3张 F—11:家具图第11张 2、以图纸张数来分: 设计图第18张中 的第3张
第五章室内设计制图要求与规范
1室内设计制图规范
会签栏是为各工种负责人审核后签名用的表格,它包括专业、姓名、日期 等内容。(对于不需要会签的图纸,可以不设此栏。)
2、线型要求 室内设计图纸主要由各种线条构成,不同的线型 表示不同的对象和不同的部位,代表着不同的含 义。为了图面能够清晰、准确、美观地表达设计 思想,工程实践中采用了一套常用的线型,并规 范了它们的使用范围.
情况,这就是构造详图。
主要内容有: ① 以剖面图的绘制方法绘制出各材料断面、构配件断面及其相互关系。 ② 用细线表示出剖视方向上看到的部位轮廓及相互关系。 ③ 标出材料断面图例。 ④ 用指引线标出构造层次的材料名称及做法。 ⑤ 标出其他构造做法。 ⑥ 标注各部分尺寸。 ⑦ 标注详图编号和比例。
二、室内设计制图的要求
2、顶棚图 室内设计顶棚图是根据顶棚在其下方假象的水平镜面上的正投影绘制而成
的镜像投影图。
顶棚图中应表达的内容: ① 顶棚的造型及材料说明。 ② 顶棚灯具和电器的图例、名称规格等说明。 ③ 顶棚造型尺寸标注、灯具、电器的安装位置标注。 ④ 顶棚标高标注。 ⑤ 顶棚细部做法的说明。 ⑥ 详图索引符号、图名、比例等。
室内设计制图规范
一、室内设计制图的内容
一套完整的室内设计图一般包括平面图、吊顶图、立面图、构造详图和透视图。
1、平面图
室内平面图是以平行于地面的切面在距地面1.5mm左右的位置将上部切去 而形成的正投影图。
室内平面陈设、人流交通路线、
3、尺寸标注
① 尺寸标注应力求准确、清晰、美观大方。同一张图纸中,标注风格应 保持一致。
② 尺寸线应尽量标注在图样轮廓线以外,从内到外依次标注从小到大的 尺寸,不能将大尺寸标在内,小尺寸标在外。
③ 最大的尺寸线与图样轮廓线之间的距离不应小于10mm,两条尺寸线 之间的距离一般为7—10mm.
CAD建筑室内设计制图规范和技巧
CAD建筑室内设计制图规范和技巧无规矩不成方圆,尤其是在工程建设行业,到处是规范,满眼都是标准。
当然这些都是工程建设的设计施工标准。
一、CAD制图规范1、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。
B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2.每张图纸须编制图名、图号、比例、时间。
3.打印图纸按需要,比例出图。
2、常用制图方式常用比例1:1,1:2,1:3,1:4,1:5,1:6,1:10,1:15,1:20,1:25,1:30,1:40,1:50,1:60,1:80,1:100,1:150,1:200,1:250,1:300,1:400,1:5003.细实线:0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4.细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。
2)建筑构造及建筑装饰构配件不可见的轮廓线。
3)拟扩建的建筑轮廓线。
4)外开门立面图开门表示方式。
5.细点划线:0.1-0.13mm中心线、对称线、定位轴线。
6.细折断线:0.1-0.13mm不需画全的断开界线。
二、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm 4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)6.A为索引图号,B-01为索引图纸号,B-01为“”表示索引在本图。
室内设计施工图绘制规范
施工图制图规范一、图层规范说明:0-轴线(建筑轴线,使用CENTER线型,图层在需要体现轴线的图中为开启)0-墙体柱(建筑墙体,包括原建筑墙体,新建砌体墙体,图层应该在各类平面图上开启)0-墙体填充(建筑砌体墙体填充,包括200,100厚各类砖砌墙体填充,该层为253#色,图层在各类平面图中开启)0-窗(建筑窗体,包括高窗,矮窗、凸窗及落地窗,图层在各类平面图中开启)0-楼梯(建筑楼梯、越级台阶,图层在天花图、灯具图中为关闭)0-栏杆(建筑楼梯栏杆、建筑阳台栏杆,图层在天花图、灯具图中为关闭)0-建筑其他(一些从属于建筑的线,包括建筑外完成面,外轮廓,排水立管等在各图中均会体现的建筑体,图层在各类平面图中开启)0-完成面线(用于表现装饰完成面,图层在各类平面图中开启)0-完成面填充(装饰完成面与建筑之间的封闭部分,采用45度井字交叉填充,图层在各类平面图中开启)1-活动家具(活动型家具,该类家具在天花图及地铺图中均为不出现)1-固定家具(固定型家具,该类家具天花图及地铺图中均为出现)1-落地家具(只落地不通顶家具,该类家具在地铺图中出现,不再天花图中出现)1-置顶家具(只通顶不落地家具,该类家具在天花图中出现,不再地铺图中出现)1-窗帘(该图层在地铺图中为关闭)1-平面灯具(用于体现地面或不在天花中表示的灯具,该图层只在平面、地铺开启)1-门(该图层在天花和地铺图中为关闭)1-植物(只摆放植物图层,该图层在天花和地铺图中为关闭)1-墙面装饰(该图层只在天花布置图和灯具定位图中为开启)1-全灰平面(该图层只在插座平面图、天花叠合图、地面叠合图中开启)2-梁(该图层在各图中均关闭,只在需要打印时才开启)2-洞口(门洞上方看线,该图层只在天花图中开启)2-天花主线(天花主轮廓线,主跌级线,该图层只在天花图中开启)2-天花次线(天花造型内部材料分隔线,次跌级线,该图层只在天花图中开启)2-天花填充(天花造型材料填图案图层,该图层只在天花图中开启)2-天花灯具(出现在天花上的灯具,该图层只在天花图中开启)2-空调风口(风口及出回风箭头图层,该图层只在天花图中开启)2-消防喷淋(包括烟感及喷淋图层,必要时可以分为两个图层出来,该图层只在天花图中开启)3-地面主线(地面主轮廓线,主跌级线,如地台面、窗台线,该图层在平面图及地铺图中开启)3-地面次线(地面材料分隔线,该图层只在地铺图中开启)3-地面填充(地面材料填充图案,该图层只在地铺图中开启)4-建筑标注(外围建筑轴线标注,建筑尺寸标注)4-尺寸标注(用于标注室内造型尺寸,材料间隔)4-放线标注(用于墙体放线标注尺寸)5-开关(该图层为灯具控制、灯具开关)5-插座(包括强弱电插座)6-ELV(立面使用图层,可只分颜色,不分图层)7-DAT(大样使用图层,可只分颜色,不分图层)以上为基本图层,在特殊情况下可以通过新增图层来实现更理想的图层分离关系二、线型颜色规范说明:1#色(A3~4图:0.30,A1~2图:0.35)平立面完成面线2#色(A3~4图:0.22,A1~2图:0.25)平面家具线,立面转折线,大样轮廓线3#色(A3~4图:0.13,A1~2图:0.15)平面建筑次线,门,窗帘,天花,地面材料分隔线,立面材料分隔线,大样材料分隔线4#色(A3~4图:0.18,A1~2图:0.20)平面建筑窗线、栏杆、楼梯,天花、地面主跌级5#色(A3~4图:0.22,A1~2图:0.25)轴线6#色(A3~4图:0.15,A1~2图:0.18)灯具,开关插座,消防暖通7#色(A3~4图:0.40,A1~2图:0.40)平立剖面墙柱体线8#色(A3~4图:0.05,A1~2图:0.09)平面极次线,分缝,材料填充9#色(A3~4图:0.09,A1~2图:0.13)杂点型填充10#色(A3~4图:0.13,A1~2图:0.13)公司图框11#色(A3~4图:0.13,A1~2图:0.15)尺寸,材料,文字12~249#色(A3~4图:0.05,A1~2图:0.05)非使用线,如新增加需相应调整打印线型250#色(A3~4图:0.05,淡显50%)立面填充251~254#色(对象颜色打印,A3~4图:0.05,A1~2图:0.05)252为柱体填充线,253为墙体填充255#色(A3~4图:0.40,A1~2图:0.40)非使用线三、其他规范说明:材料代号规则;天花图例;剖面填充方法图例说明;开关插座图例;各类型标志标准。
室内设计制图规范
室内设计制图规范室内设计制图规范是指在进行室内设计制图时应遵循的一系列规范和要求。
室内设计制图是室内设计的重要环节之一,它能够直观地表达设计师的创意,帮助客户更好地理解设计方案,并指导施工人员准确地执行设计意图。
下面是关于室内设计制图规范的一些要点:1. 绘图比例:绘图比例是绘图时常用的一个概念,它表示图纸上绘制的尺寸与实际尺寸之间的比例关系。
常见的绘图比例有1:50、1:100等。
在室内设计制图中,一般使用1:50的比例较为常见。
2. 图框规范:图框是设计图纸的边界线,一般由实线或粗虚线构成。
图框的宽度应根据纸张大小选定,一般为2.5-5毫米。
图纸的页边距应留有足够的空间,一般为25-30毫米。
3. 图例规范:图例是用于说明图纸上各种符号和标记的图形,它能够使人一目了然地了解设计图纸的内容。
图例中应包含必要的符号和标记说明,并按照一定的规则进行排列。
4. 布置图规范:布置图是室内设计图纸中的重要部分,它能够直观地表达房间的布置和功能。
在绘制布置图时,应注重空间的合理利用和功能区域的划分,同时还应注意门窗、家具和设备的位置和尺寸。
5. 示意图规范:示意图是室内设计图纸中的一种图形表达方式,它能够表达设计师的设计理念和创意。
示意图应线条流畅、清晰,色彩鲜明,能够准确地表达设计方案的空间感和氛围。
6. 设备图规范:设备图是室内设计图纸中的一种图形表达方式,它用于说明房间中各种设备和设施的位置和尺寸。
绘制设备图时,应注重设备之间的间距和布局,同时还应注意设备的尺寸和比例。
7. 剖面图规范:剖面图是室内设计图纸中的一种表达方式,它能够直观地表达空间结构和材料的使用。
绘制剖面图时,应注重线条的精确和材料的表现,能够准确地表达设计方案的立体感和细节。
8. 标注规范:标注是室内设计图纸中的一种图形表达方式,它用于说明各种尺寸、比例和材料的使用。
绘制标注时,应注重字体的清晰和尺寸的准确,标注应与绘图一致,统一规范。
CAD室内设计制图规范
比例尺
标注
节点详图的比例尺应根据实际情况选择, 通常采用较大的比例尺以便更好地展示细 节。
节点详图上应标注各部位的材料、尺寸、 连接方式和工艺要求。
视图
材料和工艺
节点详图应选择合适的视图角度,以便更 好地展示细节和层次关系。
节点详图上应标注材料的材质、颜色及质 感,并说明施工工艺要求,以便施工时准 确还原设计效果。
文字标注的规范
字体选择
选择清晰易读的字体,常 用的有宋体、黑体等。
文字大小
根据标注内容的重要程度 选择合适的文字大小。
文字颜色
根据设计需要选择合适的 文字颜色,以提高标注的 可读性和美观度。
尺寸标注的规范
尺寸线长度
尺寸线的长度应与标注的长度成比例,不宜过长或过短。
尺寸数字精度
尺寸数字应精确到小数点后两位,特殊情况下可以精确到小数点后 三位。
特殊工艺说明
对于设计中的特殊工艺要求,应在图纸上详细说明施工方法和注意事项,确保 施工质量和效果。
图纸修改和完善的规范
修改记录
对于图纸的修改,应做好详细记录,包括修改时间、修改内容、修改原因等信息 ,以便追溯和审查。
完善标准
图纸完善应有统一的标准和规范,如字体、线型、标注等应保持一致,确保图纸 的专业性和规范性。
常见错误类型
01
列举常见的CAD制图错误,如线段不闭合、尺寸标注不准确、
图层管理混乱等。
错误原因分析
02
深入分析这些错误产生的原因,如操作不规范、缺乏经验等。
纠正方法
03
提出针对这些错误的纠正方法,如加强操作规范、提高绘图技
能等。
制图优化的案例分析
01
优秀图纸特征
室内设计施工图图例与规范——课件
1
一、室内设计施工图常用比例
1、比例
图名
常用比例
平面图、顶棚图
1:200 1:100 1:50
立面图
1:100 1:50 1:30 1:20
结构详图
1:50 1:30 1:20 1:10 1:5 1:2 1:1
2
2、图线
图线分粗 中细三种 规格,线 宽比为4: 2:1
整理版课件
30
一、平面图
1、平面图的主要内容 平面图主要表示建筑的墙、柱、门、窗洞口的
位置和门的开启方式;隔断、屏风、帷幕等空间分 隔物的位置和尺寸;表示台阶、坡道、楼梯、电梯 的形式及地坪标高的变化;表示卫生洁具和其他固 定设施的位置和形式;表示家法
整理版课件
24
标高符号的尖端应指至被标注高度的位置。尖端一般应向下,也 可向上。标高数字应注写在标高符号的左侧或右侧。在相同的同一位 置需表示几个不同标高时,标高数字可按照下图形式注写,见下图:
25
7、指北针
细实线园,直径24
N
毫米,指针尾端宽3毫
米。当采用更大直径
园时,尾端宽应是直
径的1/8。
47
2、详图的画法
凡是剖到的建 筑结构和材料的断 面轮廓线以粗实线 绘制,其余以细实 线绘制。
3、详图的标注
详细标注加工 尺寸、材料名称以 及工程做法。
整理版课件
48
整理版课件
49
整理版课件
50
详图的标志
整理版课件
21
22
整理版课件
23
6、标高符号
标高是标注建筑物高度的一种尺寸形式。标高符号应以直角等 腰三角形表示,用细实线绘制,一般以室内一层地坪高度为标高的相 对零点位置,低于该点时前面要标上负号,高于该点时不加任何符号。
cad室内制图标准
cad室内制图标准CAD室内制图标准。
在进行室内设计制图时,CAD软件的运用已经成为了必不可少的工具。
而在使用CAD软件进行室内制图时,需要遵循一定的标准和规范,以确保制图的准确性和规范性。
本文将介绍CAD室内制图的标准,希望能够帮助大家更好地进行室内设计制图工作。
首先,对于CAD室内制图,我们需要明确图纸的比例尺。
在进行室内设计制图时,一般采用1:50或1:100的比例尺进行绘制。
在选择比例尺时,需要根据实际情况和图纸大小进行合理选择,以确保制图的清晰度和可读性。
其次,对于CAD室内制图,需要合理设置图层。
在进行室内设计制图时,需要将不同的元素设置在不同的图层中,如墙体、门窗、家具等,以便于后续的编辑和管理。
同时,需要对图层进行命名和颜色的设置,以确保图纸的清晰度和易读性。
另外,对于CAD室内制图,需要准确绘制平面布局图。
在进行室内设计制图时,需要将室内空间的布局、墙体、门窗等元素进行准确绘制,以确保设计的准确性和规范性。
同时,需要标注清楚尺寸和距离,以便于后续的施工和使用。
此外,对于CAD室内制图,需要细致绘制立面和剖面图。
在进行室内设计制图时,需要将室内空间的立面和剖面进行细致绘制,以展现室内空间的立体感和细节。
同时,需要标注清楚各个元素的高度和尺寸,以确保设计的准确性和规范性。
最后,对于CAD室内制图,需要添加必要的图例和标注。
在进行室内设计制图时,需要添加必要的图例和标注,以便于他人的理解和使用。
同时,需要标注清楚各个元素的材质、颜色和尺寸,以确保设计的准确性和规范性。
综上所述,CAD室内制图标准是进行室内设计制图的重要指导,遵循这些标准和规范能够帮助我们更好地进行室内设计制图工作。
希望大家能够在实际工作中,严格遵循这些标准和规范,提高室内设计制图的准确性和规范性。
室内设计制图有关标准
线性尺寸图
尺寸线
尺寸线用细实线,平行于需标注的尺寸长度方向,尺寸线与被标注的轮廓线间隔以及相互平行的两尺寸线的 间隔一般为6~10 mm。当轮廓线不是水平或垂直时,可将尺寸线折成水平和垂直方向,见图。
尺寸界线
• 尺寸界线为细实线,一般垂直于尺寸线,在相交处各自延长2~3 mm。尺寸界线不宜与需要标 注尺寸的轮廓线相接,应留出不小于2 mm的间隙。图形的轮廓线以及中心线可用作尺寸界线。 尺寸线相互平行时,小尺寸标注靠近被标注的轮廓线,大尺寸则标注在小尺寸的外边。 两平行尺寸线间距宜为7~10mm。
• 小图标:用于2、3及4号图纸上,位置在图纸的右下角(图标尺寸85×30或×40、×50,单位: mm)。
大图标
小图标
会签栏
• 是供签字用的表格,放在图纸左面图框线外的上端(图标尺寸为75×20)。
流行样式
• 上述内容是建筑制图标准中的规定,而目前室内装饰业,大多数倩况下,各设计单位往往独自统一设计自 己的标题栏。
二、图纸幅面及图框
• 图纸的幅面是指图纸的尺寸大小。为了合理使用图纸和便于装订及管理,所有室内装饰工程图纸的幅面均 应符合下表的规定(c、a可酌情增减)。
图纸幅面
图框
• 图纸四周应画图框,以标志图纸中的绘图范围。图框线应以粗实线画出。图框的左边距纸边为 25 mm,作装订之用,其余三边随图纸幅面的不同而各异。
三、图线
• 绘图时为了表达不同内容,并分清主次,就使用了不同的线型和不同粗细的图线。 • 图线线型和线宽的用途,各个专业制图中不尽相同。在室内设计制图中图样的线条基本包括下
列几种:实线、点划线、虚线、折断线等。它们的线宽及适用范围见表。
线型表
图线交接画法的正与误
