大明宫·逸居车库防水卷材施工方案

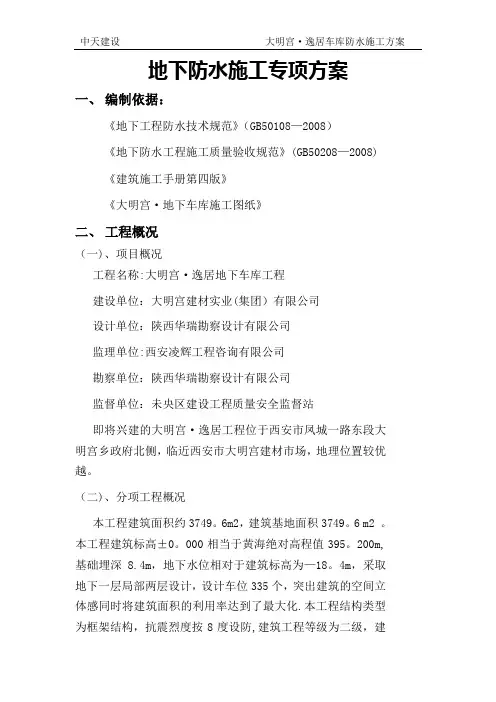

地下防水施工专项方案

一、编制依据：

《地下工程防水技术规范》（GB50108-2008）

《地下防水工程施工质量验收规范》(GB50208—2008)

《建筑施工手册第四版》

《大明宫·地下车库施工图纸》

二、工程概况

（一）、项目概况

工程名称：大明宫·逸居地下车库工程

建设单位：大明宫建材实业（集团）有限公司

设计单位：陕西华瑞勘察设计有限公司

监理单位：西安凌辉工程咨询有限公司

勘察单位：陕西华瑞勘察设计有限公司

监督单位：未央区建设工程质量安全监督站

即将兴建的大明宫·逸居工程位于西安市凤城一路东段大明宫乡政府北侧，临近西安市大明宫建材市场，地理位置较优越。

（二）、分项工程概况

本工程建筑面积约3749.6m2，建筑基地面积3749.6 m2 。本工程建筑标高±0.000相当于黄海绝对高程值395.200m，基础埋深8.4m，地下水位相对于建筑标高为-

18.4m，采取地下一层局部两层设计，设计车位335个，突出

建筑的空间立体感同时将建筑面积的利用率达到了最大化。

本工程结构类型为框架结构，抗震烈度按8度设防，建筑工

程等级为二级，建筑防火分类为一类，防火等级为一级。

大明宫·逸居地下车库工程建筑防水等级为二级，两道设防，其中外维护结构采用防水混凝土，车库外墙、基础底板及顶盖防水砼设计抗渗等级均为0.8MPa。附加防水层为外贴一道4mm聚酯胎SBS改性沥青防水卷材,配电室及消防值班室防水等级为一级,加设4mm聚酯胎SBS改性沥青防水卷材一道。外设防水层设防高度高出室外地面0.5m。基础底板及顶盖的防水卷材层均采用热熔法粘贴施工，卷材层施工完毕验收合格后再做一层50厚刚性防水保护层。外墙采用热熔法粘贴施工，卷材层施工完毕后，粘贴一道60厚XPS挤塑板保护层。

三、施工准备

(一) 、技术准备

1、技术人员和工长必须认真熟悉图纸及相关规范要求，掌握现场实际情况，按图纸及规范要求合理安排组织施工。

2、按施工规范、施工图纸及施工方案对施工人员进行技术交底和安全交底。

3、施工前技术交底：在防水施工前，由技术组及安全组向作业班组管理人员及作业工人进行详细的相关技术交底，将施工区域的划分、规范要求、图纸设计等问题交代清楚。

（二）、施工准备

1、施工所采用的SBS聚酯胎改性沥青防水卷材,材料的合格证齐全，取样试验合格，样品封存，抽检合格后方可施工。

2、材料的生产厂家资质、质量抽检合格后，已经监理（甲方）确认。

3、防水专业施工班组人员已落实到位；防水专业队伍的资质、上岗证与所施工内容相符合，资质、岗位证书在有效期限内。

4、施工的基层均已处理，表面平整、牢固，不得有空鼓、开裂及起砂现象。基层干湿度已达到防水层施工要求。

5、作业人员已经过三级安全教育及进行专项技术交底。

6、所有阴阳角处应做成R≥100mm的圆弧。

（三）、材料、工具要求

1、卷材防水层所选用的基层处理剂、胶粘剂、密封材料等配套材料，均应与铺贴的卷材材性相容。

2、辅助材料：工业汽油等，用于胶粘剂清洗机具或喷灯燃料等使用。

3、机具（工具）准备：小平铲1把、扫帚 5把（用于清理基层），滚动刷 8把（用于涂刷冷底子油），汽油喷灯 10把或液化气罐5个（用于热熔铺贴卷材），剪刀 5把（用于裁剪卷材），卷尺 2个（用于度量卷材尺寸）。

（四）、作业条件

1、地下防水层施工，如果地下水位较高，铺贴防水层前应做好降低地下水位和排水处理，地下水位降至防水层底标高30cm以下，并保持到防水层施工完。

2、铺贴防水层的基层表面应将尘土杂物清扫干净；表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓，开裂及起砂、脱皮等。

3、基层表面应保持干燥，含水率不大于9％，并要平整牢固，阴阳角处应做成圆弧角。

4、防水层所用卷材、基层处理剂均属易燃品，应单独存放，远离火源，操作时应通风，并有足够的照明。

四、施工方法

（一）、工艺流程

材料准备→技术准备→基层处理→涂刷冷底子油→细部处理→卷材试铺→铺贴卷材→质量检验→保护层→成品保护

（二）、操作工艺

涂刷底胶前应将尘土杂物清扫干净。

1、涂刷冷底子油

基层干燥后，涂刷基层处理剂，将配好的冷底子油用长把滚刷涂刷在大面积基层上，厚薄一致不得有漏刷和白底现象，阴阳角、管根部位可用毛刷涂刷，干燥4h以上至不粘脚时方可进行下道工序。

2、铺贴卷材防水层

（1）、在立面墙与平面交接处做附加层处理，附加层宽度一般为500㎜。

（2）、铺贴前应排好尺寸，在基层上弹出基准线，把卷材试铺定位。

（3）、用高压喷灯于卷材和基层的夹角处均匀加热，待卷材表面熔化后把成卷的卷材向前滚铺使其粘结在基层表面上。

（4）、卷材的搭接宽度为长边不小于100㎜，短边不小于150㎜，搭接缝的边缘以溢出热熔的改性沥青为宜。

（注：要求火焰加热器的喷嘴与卷材距离应适当（≮100mm），火焰加热器加热卷材应均匀，加热至卷材表面有光亮黑色时方可进行粘合，不得过分加热或烧穿卷材；卷材表面热溶后应立即滚铺卷材，排除卷材下面的空气，并辊压粘结牢固，不得有空鼓、皱折；铺贴后的卷材应平整、顺直，搭接尺寸正确，不得有扭曲。）（5）卷材搭接处用喷灯均匀热熔卷材搭接缝用小抹子把边抹好，搭接熔接粘结后在用火焰及抹子在接缝边缘上均匀地加热抹压一遍。

（6）、铺贴平面与立面相连的卷材应由下向上进行，使卷材紧贴阴阳角，不得有空鼓和粘接不牢的现象。注意卷材不要走偏。

（7）、在永久性保护墙上满粘卷材，粘贴要牢固，在临时保护墙上可虚铺卷材并将卷材固定在临时保护墙上，抹低标号砂浆保护层，以保护接头不被损坏和沾污。

（8）、待底板和立面墙结构施工完毕，在墙体结构上抹1：3水泥砂浆找平层，清除卷材表面浮土及污物。在墙体找平层上涂刷基层处理剂，待干燥后将卷材由下向上铺贴，牢固的满粘在墙体上。

5、接头处理

卷材铺贴时的搭接宽度为长边不小于100㎜，短边不小于150㎜，搭接缝的边缘以溢出热熔的改性沥青为宜。卷材搭接处用喷灯均匀热熔卷材搭接缝用小抹子把边抹好，搭接熔接粘结后在用火焰及抹子在接缝边缘上均匀地加热抹压一遍。

6、防水层细部构造处理

（1）、采用外防外贴法时，应先铺贴平面，后铺贴立面，平立面交接处，应错缝搭接。之后砌保护墙，及时回填土。防水结构完成后，铺贴立面卷材之前，应先将接槎部位的各层卷材揭开，并将其清理干净；修补一下局部损坏才可继续施工。此时卷材用错槎搭接，上层卷材盖过下层卷材不小于15cm。

（2）、采用外防外贴法施工时，应先铺贴平面，后铺贴立面，铺立面时，先贴阴阳角，在阴阳角处做附加层处理，附加层宽度一般为500㎜，之后再铺贴大面。贴完后应做好保护层，并确保保护层与立面卷材粘接牢固。

7、应注意的质量问题
