管道压力等级分几类
压力等级划分

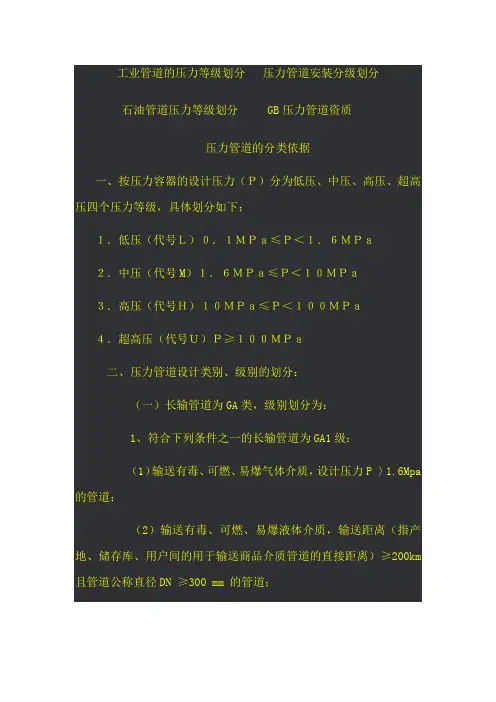

工业管道的压力等级划分压力管道安装分级划分石油管道压力等级划分 GB压力管道资质压力管道的分类依据一、按压力容器的设计压力（Ｐ）分为低压、中压、高压、超高压四个压力等级，具体划分如下：１．低压（代号Ｌ）０．１ＭＰａ≤Ｐ＜１．６ＭＰａ２．中压（代号M）１．６ＭＰａ≤Ｐ＜１０ＭＰａ３．高压（代号Ｈ）１０ＭＰａ≤Ｐ＜１００ＭＰａ４．超高压（代号Ｕ）Ｐ≥１００ＭＰａ二、压力管道设计类别、级别的划分：（一）长输管道为GA类，级别划分为：1、符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，设计压力P 〉1.6Mpa 的管道；（2）输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km 且管道公称直径DN ≥300 mm 的管道；（3）输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道；2、符合下列条件之一的长输管道为GA2级：（1）输送有毒、可燃、易爆气体介质，设计压力P≤1.6Mpa 的管道；（2）GA1（2）范围以外的管道；（3）GA1（3）范围以外的管道。
（二）公用管道为GB类，级别划分为：1、GB1：燃气管道；2、GB2：热力管道。
（三）工业管道为GC类，级别划分为：1、符合下列条件之一的工业管道为GC1级：（1）输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；（3）输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度大于等于400℃的管道；（4）输送流体介质且设计压力P≥10.0Mpa的管道。
2、符合下列条件之一的工业管道为GC2级：（1）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0Mpa的管道；（2）输送可燃流体介质、有毒流体介质，设计压力P<4.0Mpa 且设计温度大于等于400℃的管道；（3）输送非可燃流体介质，设计压力P<10.0Mpa且设计温度<400℃的管道。
管道低压、中压、高压、超高压区分
压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级,具体划分如下：1.低压(代号L)0.1MPa≤P＜1.6MPa2.中压(代号M)1.6MPa≤P＜10MPa3.高压(代号H)10MPa≤P＜100MPa4.超高压(代号U)P≥100MPa参考：压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质,且公称直径大于25mm的管道.工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级.其中GC1 级安全等级最高；GC3 级安全等级最低.4.1 符合下列条件之一的工业压力管道为GC1 级：4.1.1 输送GB5044 及HG20660 中,毒性程度如下所列介质的管道：a)极度危害介质（但苯除外）；b)高度危害气体介质（包括苯）；c)工作温度高于标准沸点的高度危害液体介质.4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列,且设计压力大于或等于4.0MPa的管道：a)甲、乙类可燃气体；b)甲类可燃液体（包括液化烃）.4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道,以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道.4.2 符合下列条件的工业压力管道为GC2 级：除4.3 条规定的GC3 级管道外,介质毒性危害程度、火灾危险（可燃性）、设计压力和设计温度低于4.1 条规定（GC1 级）的管道.4.3 符合下列条件的工业压力管道为GC3 级：输送无毒、非可燃流体介质,设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道.4.4 涉及毒性或可燃性不同的混合介质时,应按其中毒性或可燃性危害程度最大的介质考虑.当某一危害性介质含量极小时,应按其危害程度及其含量综合考虑,由业主或设计决定混合介质的毒性或可燃性类别.定义里三点要特别注意：“0.1MPa ”,介质类别,“25mm",不然很容易划错类别管道的用途广泛,品种繁多.不同领域内使用的管道,其分类方法也不同.一般可以按用途、主体材料、敷设状态和输送介质等管道使用特性进行分类.具体情况可见图1.在一般法规、标准、规范中,为了便于设计、施工验收和使用管理和检验,往往根据介质的特性和设计参数采用综合分类、分级的方法,同时,在各行业的设计规范,施工验收规范和维修、检验规程之间,对管道的分级或分类尚存在差异.如：国家标准《工业金属管道设计规范》GB50316中的流体根据状态、性质和设计参数分为A1、A2、B、C、D五类.A1类为剧毒介质；A2类为有毒介质B类为可燃介质；C类、D类为非可燃、无毒介质,其中设计压力小于等于1MPa,且设计温度为-29～186℃的为D类.化工行业标准《化工金属管道工程施工及验收规范》HG20225—95按流体特性和设计参数分为A、B、C、D四类.基本与国家标准一致,但将有毒介质管道划入B类管道.石油化工行业标准《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501—2002按流体特性和设计参数分为SHA、SHB、SHC、SHD四级,如下.SH3501-2001管道分级管道级别适用范围SHA1 毒性程度为极度危害介质管道（苯管道除外）2 毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道3 设计压力大于或等于10.0MPa的介质管道SHB1 毒性程度为极度危害介质的苯管道2 毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）3 甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC1 毒性程度为中度、轻度危害介质管道2 乙B类、丙类可燃液体介质管道SHD设计温度低于-29℃的低温管道电力行业标准《电力建设施工及验收技术规范》（管道篇）DL5031—94按设计压力分为高压、中压和低压三级管道.设计压力大于8MPa的为高压管道；设计压力大于1.6MPa,小于等于8MPa的为中压管道；设计压力小于等于1.6MPa 的为低压管道.《压力管道安全管理与监察规定》将压力管道分工业管道、公用管道和长输管道三类.这主要是从管道的用途和地域特性进行的分类,其具体定义是：（1）工业管道：企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道.其地域特性是一个企业或事业单位内使用的管道；（2）公用管道：城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道,其地域特性是一个城市或乡镇范围内使用的管道；（3）长输管道：产地、储存库、使用单位间用于输送商品介质的管道,其地域特性是跨地区（跨省、跨地市）使用的管道.。
压力管道等级划分标准
压力管道根据等级一般为GA1级、GA2级、GB类以及GC 类等，那划分标准是什么呢，下边带您一起来了解。
一、GA1级1、输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；2、输送有毒、可燃、易爆液体介质，最高工作压力大于等于6.4MPa,并且输送距离（指产地、储存库、用户间的用于输送商品介质管道的长度）≥200km 的长输管道。
二、GA2级GA1级以外的长输（油气）管道为GA2级。
三、GB类1、GB1、燃气管道；2、GB2、热力管道。
四、GC 类1、送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；2、输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa 的管道；3、输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa 且设计温度大于等于400℃的管道；4、输送流体介质且设计压力P≥10.0MPa 的管道；5、输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力；P<4.0MPa 的管道；6、输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400℃的管道；7、输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度≥400℃的管道；8、输送流体介质，设计压力P<10.0Mpa 且设计温度<400℃的管道。
以上就是有关压力管道划分等级标准的介绍，同时，如有不清楚的可咨询日源实业有限公司,该公司多年来不仅积累了丰富的施工经营和管理的经验，且液化气储罐质优价廉，性价比高，所以，现深受客户的好评。
压力管道等级划分标准
压力管道等级划分标准压力管道等级划分标准通常根据管道所承受的压力等级来进行划分，常用的划分标准如下：1. 低压管道（L类）：承受工作压力小于0.1MPa的管道属于低压管道等级，通常用于输送低压液体或气体。
2. 中压管道（M类）：承受工作压力在0.1MPa至1.6MPa之间的管道属于中压管道等级，通常用于输送一般工况下的液体或气体。
3. 高压管道（H类）：承受工作压力在1.6MPa至10MPa之间的管道属于高压管道等级，通常用于输送高压液体或气体。
4. 超高压管道（U类）：承受工作压力大于10MPa的管道属于超高压管道等级，通常用于输送特殊要求下的高压液体或气体。
此外，还可以根据管道材质、输送介质的性质、工作温度等因素进行进一步的划分。
不同国家和地区可能会有不同的划分标准，因此在具体应用中需要根据当地的相关法规和标准进行划分。
另外，根据美国标准（ASME B31.3），压力管道的等级还可以根据管道材质、设计温度和设计压力来进行划分。
其划分标准如下：1. 等级1：适用于低温和高温条件下的碳钢管道。
设计温度低于-29℃或高于260℃，设计压力低于1.03MPa。
2. 等级2：适用于较高温度和压力的碳钢管道。
设计温度低于-29℃或高于260℃，设计压力在1.03MPa至103MPa之间。
3. 等级3：适用于不锈钢管道和镍基合金。
设计温度低于-29℃或高于260℃，设计压力在1.03MPa至148.2MPa之间。
4. 等级4：适用于高温和高压条件下的各种材质管道。
设计温度低于-29℃或高于343℃，设计压力在1.93MPa至206.8MPa之间。
需要注意的是，这只是一个例子，不同国家和地区可能有不同的标准和等级划分方法。
在具体工程设计和施工中，需要参考当地的相关标准和规范进行管道等级划分。
压力管道的分类和分级：

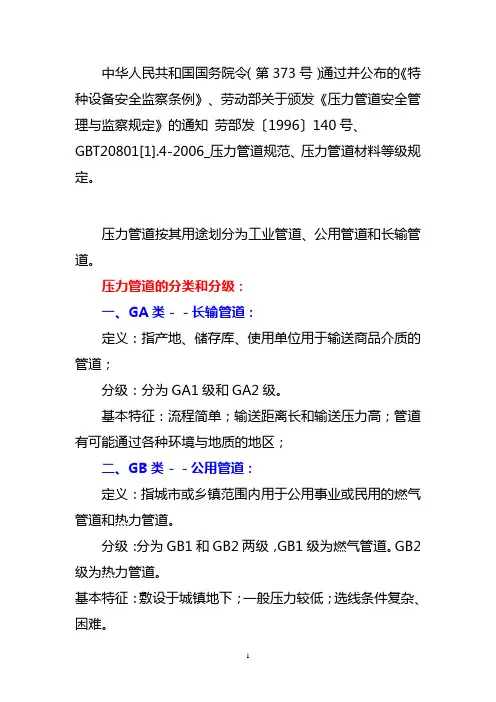

中华人民共和国国务院令（第373号）通过并公布的《特种设备安全监察条例》、劳动部关于颁发《压力管道安全管理与监察规定》的通知劳部发〔1996〕140号、
GBT20801[1].4-2006_压力管道规范、压力管道材料等级规定。
压力管道按其用途划分为工业管道、公用管道和长输管道。
压力管道的分类和分级：
一、GA类－－长输管道：
定义：指产地、储存库、使用单位用于输送商品介质的管道；
分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；
二、GB类－－公用管道：
定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
管道压力等级定义

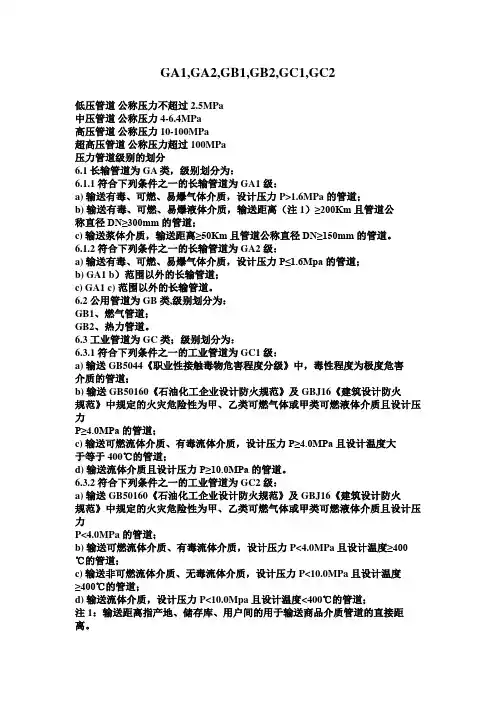

GA1,GA2,GB1,GB2,GC1,GC2低压管道公称压力不超过2.5MPa中压管道公称压力4-6.4MPa高压管道公称压力10-100MPa超高压管道公称压力超过100MPa压力管道级别的划分6.1 长输管道为GA 类，级别划分为：6.1.1 符合下列条件之一的长输管道为GA1 级：a) 输送有毒、可燃、易爆气体介质，设计压力P>1.6MPa 的管道；b) 输送有毒、可燃、易爆液体介质，输送距离（注1）≥200Km且管道公称直径DN≥300mm的管道；c) 输送浆体介质，输送距离≥50Km且管道公称直径DN≥150mm的管道。
6.1.2 符合下列条件之一的长输管道为GA2 级：a) 输送有毒、可燃、易爆气体介质，设计压力P≤1.6Mpa的管道；b) GA1 b）范围以外的长输管道；c) GA1 c) 范围以外的长输管道。
6.2 公用管道为GB 类,级别划分为：GB1、燃气管道；GB2、热力管道。
6.3 工业管道为GC 类；级别划分为：6.3.1 符合下列条件之一的工业管道为GC1 级：a) 输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；b) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；c) 输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度大于等于400℃的管道；d) 输送流体介质且设计压力P≥10.0MPa的管道。
6.3.2 符合下列条件之一的工业管道为GC2 级：a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa 的管道；b) 输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400℃的管道；c) 输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度≥400℃的管道；d) 输送流体介质，设计压力P<10.0Mpa 且设计温度<400℃的管道；注1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。
管道压力等级表
压力管道类别、级别、品种的划分压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其围规定为最高工作压力大于或者等于0.1MPa〔表压〕的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
——特种设备平安监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道〔GA〕、公用管道〔GB〕、工业管道〔GC〕压力管道共分为2级别16个品种，品种→品种代号如下：长输管道〔GA〕：GA1〔1〕→GA11；GA1〔2〕→GA12；GA1〔3〕→GA13；GA1〔2〕→GA21；GA2〔2〕→GA22；GA2〔3〕→GA23；公用管道〔GB〕：GB1→GB1；GB2→GB2；工业管道〔GC〕：GC1〔1〕→GC11；GC1〔2〕→GC12；GC1〔3〕→GC13；GC1〔4〕→GC14；GC2〔1〕→GC21；GC2〔2〕→GC22；GC2〔3〕→GC23；GC2〔4〕→GC24；2.有毒、可燃介质管道按照?石油化工管道设计器材选用通那么?〔SH3059〕分类：SHA：①毒性程度为极度危害介质管道〔苯管道除外〕②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB：①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道〔丙烯腈、光气、二硫化碳和氟化氢管道除外〕③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC：①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD：设计温度低于-29°C的低温管道无毒、不可燃介质管道按照?工业金属管道设计规?〔GB50316〕分类：C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道围〔?管规?第一章第三条、?方法?第一章第二条〕〔1〕输送GB5044((?职业性接触毒物危害程度分级?中规定的毒性程度为极度危害介质的管道；〔2〕输送GB50160?石油化工企业设计防火规?及!"#!"?建筑设计防火规?中规定的火灾危险性为甲、乙类介质的管道；〔3〕最高工作压力>=0.1MPa，输送介质为气〔汽〕体、液化气体的管道；〔4〕最高工作压力>=0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道；〔5〕前四项规定的管道的附属设施及平安保护装置。
管道压力等级表
压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道（GA）、公用管道（GB）、工业管道（GC）压力管道共分为2级别16个品种，品种→品种代号如下：长输管道（GA）：GA1（1）→GA11；GA1（2）→GA12；GA1（3）→GA13；GA1（2）→GA21；GA2（2）→GA22；GA2（3）→GA23；公用管道（GB）：GB1→GB1；GB2→GB2；工业管道（GC）：GC1（1）→GC11；GC1（2）→GC12；GC1（3）→GC13；GC1（4）→GC14；GC2（1）→GC21；GC2（2）→GC22；GC2（3）→GC23；GC2（4）→GC24；2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》（SH3059）分类：SHA：①毒性程度为极度危害介质管道（苯管道除外）②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB：①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC：①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD：设计温度低于-29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》（GB50316）分类：C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道范围（《管规》第一章第三条、《办法》第一章第二条）（1）输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及!"#!"《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；（3）最高工作压力>=0.1MPa，输送介质为气（汽）体、液化气体的管道；（4）最高工作压力>=0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道；（5）前四项规定的管道的附属设施及安全保护装置。
压力管道的级别划分标准
压力管道的级别划分标准压力管道是一种用于输送气体、液体或固体的管道系统，广泛应用于石油、化工、能源等工业领域。
为了确保管道的安全运行，压力管道需要根据其承受的压力等级进行划分。
本文将介绍压力管道的级别划分标准以及相应的设计和检验要求。
一、常见根据国家标准《GB 150 压力容器》和《GB/T 12777 压力管道》的规定，常见压力管道可以划分为以下三个级别：1. 一级压力管道：一级压力管道承受的压力大于或等于1.6 MPa的管道。
该级别的管道通常用于高压输送介质，如石油、液化气等。
一级压力管道的设计和检验要求较高，需要符合国家规定的技术标准和安全要求。
2. 二级压力管道：二级压力管道承受的压力大于或等于0.1 MPa且小于1.6 MPa的管道。
该级别的管道通常用于中等压力输送介质，如天然气、空气等。
二级压力管道的设计和检验要求相对较低，但仍需要满足国家标准的要求。
3. 三级压力管道：三级压力管道承受的压力小于0.1 MPa的管道。
该级别的管道通常用于低压输送介质，如市政供水、给排水等。
三级压力管道的设计和检验要求相对简单，但仍需要满足安全性和稳定性的要求。
二、压力管道设计和检验要求1. 设计要求：对于不同级别的压力管道，其设计要求各有差异。
一级压力管道的设计需要考虑承受的高压力，通常需要进行强度计算和应力分析，确保管道能够安全承受设计压力。
二级和三级压力管道的设计相对简单，但仍需要考虑安全性和可靠性。
2. 材料选用：压力管道的材料应符合国家标准和规范的要求，通常采用优质的钢材或合金材料。
在选择材料时，需要考虑介质的性质、温度、压力等因素，以确保管道的耐腐蚀性和强度。
3. 施工和焊接要求：对于一级压力管道，施工和焊接工艺应符合国家标准的要求，并进行非破坏性检测，确保焊缝的质量和可靠性。
对于二级和三级压力管道，施工要求相对简单，但仍需要保证工程质量，确保管道的密封性和稳定性。
4. 检验要求：压力管道在设计和施工完成后需要进行检验，以确保其符合设计要求和安全标准。
中国管道压力等级划分
-
输送无毒、非可燃流体介质，设计压力小于或等于1.0MPa且设计温度高于-20℃但不高于+186℃的管道（注意：此级别在某些资料中可能未明确列出，但根据管道的安全等级和介质特性可以划分）
GC2
GC2(1)→GC21等
输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa的管道；或输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa且设计温度≥400℃的管道；或输送非可燃流体介质、无毒流体介质，设计压力P<10MPa且设计温度≥400℃的管道；或输送流体介质，设计压力P<10.0MPa且设计温度<400℃的管道
GA2
GA2(1)→GA21等
输送有毒、可燃、易爆气体介质，设计压力P≤1.6MPa的管道；或GA1(2)范围以外的管道；或GA1(3)范围以外的管道公用管Βιβλιοθήκη （GB）GB1GB1
燃气管道
GB2
GB2
热力管道
工业管道（GC）
GC1
GC1(1)→GC11等
输送GB5044《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；或输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；或输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度≥400℃的管道；或输送流体介质且设计压力P≥10.0MPa的管道
中国管道压力等级划分
管道类别
级别
品种代号
描述
长输管道（GA）
低压管道中压管道高压管道划分标准
《低压管道、中压管道和高压管道的划分标准》一、引言在工程领域中，管道是不可或缺的基础设施，它们用于输送各种介质，包括液体、气体和固体颗粒。
根据管道所承受的压力等级的不同，可以将管道分为低压管道、中压管道和高压管道。
本文将对这三种管道的划分标准进行深入探讨，以便更好地理解它们各自的特点和用途。
二、低压管道的划分标准1. 定义：低压管道是指工作压力在1.6MPa以下的管道。
这些管道通常用于输送一些压力要求不高的介质，比如自来水、天然气等。
2. 材质要求：低压管道通常采用一些相对薄的材料，比如一般的碳钢、不锈钢等。
这些材料的价格相对较低，而且易于加工和安装。
3. 适用范围：低压管道广泛用于民用建筑、工业设施中，尤其是一些需要长距离输送液体或气体的场合。
三、中压管道的划分标准1. 定义：中压管道是指工作压力在1.6MPa到10MPa之间的管道。
这类管道通常用于输送一些在压力和流量方面要求较高的介质。
2. 材质要求：中压管道需要用一些比较坚固耐压的材料，比如合金钢、锻钢等。
这些材料价格较高，但能够承受较高的压力和温度。
3. 适用范围：中压管道主要用于一些化工设备、压力容器等领域，要求较高的耐压性和密封性。
四、高压管道的划分标准1. 定义：高压管道是指工作压力在10MPa以上的管道。
这类管道通常用于输送对压力、温度和材质要求都非常严格的介质，比如石油、天然气等。
2. 材质要求：高压管道需要使用一些高强度、耐腐蚀的特殊材料，比如合金钢、不锈钢、钛合金等。
这些材料制作工艺复杂，价格昂贵。
3. 适用范围：高压管道广泛应用于石油化工、核电站、城市燃气输送等领域，要求安全性和可靠性极高。
五、总结和回顾在此文章中，我们从定义、材质要求和适用范围三个方面深入探讨了低压管道、中压管道和高压管道的划分标准。
通过了解这些管道的特点和使用场景，我们可以更好地选择合适的管道材料和结构，确保工程项目的安全和高效运行。
六、个人观点和理解作为文章写手，在撰写本文的过程中，我深切体会到了管道在工程中的重要性。
工业压力管道分类
工业压力管道分类
工业压力管道可以根据其用途和性质分为不同的分类。
以下是一些常见的压力管道分类：
1. 根据介质分类：
- 液体管道：用于输送液态介质，如水、石油、天然气等。
- 气体管道：用于输送气态介质，如压缩空气、氮气、天然
气等。
- 蒸汽管道：用于输送水蒸汽，常见于热力发电厂、锅炉等。
2. 根据压力等级分类：
- 低压管道：工作压力一般在0.1MPa以下。
- 中压管道：工作压力在0.1MPa至10MPa之间。
- 高压管道：工作压力在10MPa以上。
3. 根据工作温度分类：
- 低温管道：用于输送低温介质，如液氮、液氧等。
- 常温管道：用于输送常温介质，如自来水、天然气等。
- 高温管道：用于输送高温介质，如蒸汽、热水等。
4. 根据结构分类：
- 直管道：为直线形的管道，常用于输送介质。
- 弯头管道：用于改变管道的流向。
- 分支管道：用于将管道分支出来，常见于管网系统中。
5. 其他分类：
- 非金属管道：由非金属材料制成的管道，如塑料管道、玻
璃钢管道等。
- 金属管道：由金属材料制成的管道，如钢管道、铜管道等。
以上是常见的工业压力管道分类，实际上还有很多细分的分类方式，根据具体的工程需求和标准要求来选择合适的压力管道分类。
压力管道压力等级分类
压力管道由水管、管材、法兰、螺栓、密封垫、闸阀以及其他构成件或受力构件和支撑件构成的装配总成，且零配件间互相连接、互相影响，牵一发而动全身。
因此针对管道的选择至关重要。
那么按压力等级可分为哪几类呢?
第一，真空管道，压力小于 0兆帕；第二，低压管路，压力大于小于0兆帕但小于等于1.6兆帕；第三，中压管道，压力大于1.6兆帕但小于等于10兆帕；第四，高压管道，压力大于10兆帕但小于等于100兆帕；第五，超高压管道，压力大于100兆帕。
管道特点
1、压力管道为一个系统，相互关联并影响，所以常常是牵一发而动全身。
2 、压力管的长径比较大，容易压曲，受力情况比压力容器复杂。
压力管道内流体力学流动性情况繁杂，缓存室内空间小，负荷转变頻率高过高压容器(如高溫、髙压、超低温、底压、偏移形变、风、雪、地震灾害等)。
将会危害压力管道的地应力情况)。
3、管道部件和管道支架有很多种，且各种材料都有自己的特点和具体的技
术要求，所以材料的选择相对比较复杂。
4、管道上的可泄漏点相比压力容器较多，通常一个阀门就有五处。
5、由于压力管道种类繁多且数量庞大，所以在设计、制造、安装、检验和应用管理等环节都与压力容器有很大不同。
以上就是整理有关压力管道的一些相关资料，希望能给大家带来一些帮助。
压力管道的分级
压力管道的分级一、引言压力管道是指在工业生产中输送气体、液体或固体颗粒的管道系统。
由于管道运输的介质往往具有较高的压力，因此对压力管道的安全性要求非常高。
为了确保压力管道的安全运行，各国都制定了相应的压力管道设计、制造和维护标准。
而压力管道的分级是其中重要的一部分，它根据管道的工作压力和介质的性质将管道划分为不同的等级，以便于对管道的设计、制造和检验进行统一管理。
二、压力管道的分级根据不同国家的标准和规范，压力管道的分级方式有所不同。
以下是一种常见的压力管道分级方式：1. 一级管道：一级管道是指工作压力高于一定数值的管道，一般用于输送高压气体或液体。
这些管道通常由高强度材料制成，具有较高的耐压能力和安全性能。
2. 二级管道：二级管道是指工作压力在一级管道和三级管道之间的管道。
这类管道一般用于输送中压气体或液体，具有较高的耐压能力和一定的安全性能。
3. 三级管道：三级管道是指工作压力较低的管道，一般用于输送低压气体或液体。
这类管道一般由一般材料制成，具有较低的耐压能力和较低的安全性能。
4. 四级管道：四级管道是指工作压力较低的管道，一般用于输送低压气体或液体。
这类管道一般由一般材料制成，具有较低的耐压能力和较低的安全性能。
5. 五级管道：五级管道是指工作压力最低的管道，一般用于输送低压气体或液体。
这类管道一般由一般材料制成，具有较低的耐压能力和较低的安全性能。
三、各级管道的特点和应用领域1. 一级管道的特点和应用领域：- 特点：一级管道具有高强度和耐压能力，能够承受较高的工作压力。
- 应用领域：一级管道主要用于输送高压气体或液体，如天然气、石油和化工产品等。
2. 二级管道的特点和应用领域：- 特点：二级管道具有较高的耐压能力和一定的安全性能。
- 应用领域：二级管道主要用于输送中压气体或液体，如工业气体、水和石油制品等。
3. 三级管道的特点和应用领域：- 特点：三级管道具有较低的耐压能力和较低的安全性能。
管道压力等级表
压力管道类别、级别、品种的划分压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道（GA）、公用管道（GB）、工业管道（GC）压力管道共分为2级别16个品种，品种→品种代号如下：长输管道（GA）：GA1（1）→GA11；GA1（2）→GA12；GA1（3）→GA13；GA1（2）→GA21；GA2（2）→GA22；GA2（3）→GA23；公用管道（GB）：GB1→GB1；GB2→GB2；工业管道（GC）：GC1（1）→GC11；GC1（2）→GC12；GC1（3）→GC13；GC1（4）→GC14；GC2（1）→GC21；GC2（2）→GC22；GC2（3）→GC23；GC2（4）→GC24；2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》（SH3059）分类：SHA：①毒性程度为极度危害介质管道（苯管道除外）②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于输送有毒、可燃介质管道SHB：①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC：①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD：设计温度低于-29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》（GB50316）分类：C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力≤和设计温度介于-20~186℃之间的流体.压力管道范围（《管规》第一章第三条、《办法》第一章第二条）（1）输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及!"#!"《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；（3）最高工作压力>=，输送介质为气（汽）体、液化气体的管道；（4）最高工作压力>=，输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道；（5）前四项规定的管道的附属设施及安全保护装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道压力等级分几类主要标准有：中华人民共和国国务院令（第373号）通过并公布的《特种设备安全监察条例》、劳动部关于颁发《压力管道安全管理与监察规定》的通知劳部发〔1996〕140号、GBT20801[1].4-2006_压力管道规范、压力管道材料等级规定。
压力管道按其用途划分为工业管理、公用管道和长输管道。
压力管道的分类和分级:
GA类－－长输管道：
定义：指产地、储存库、使用单位用于输送商品介质的管道；
分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境
与地质的地区；
GB类－－公用管道：
定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
GC类－－工业管道：
定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。
分级：GC类分为GC1、GC2和GC3三级。
基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。
GC1级的条件：输送GB5044《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；
输送GB50160《石油化工企业设计防火规范》及GB50016《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥ 4.0MPa的管道；
输送流体介质并且设计压力P≥10.0MPa，或者P≥4.0MPa 并且设计温度T≥ 400℃的管道。
GC2级的条件：除规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于规定的GC1级的管道。
GC3级的条件：输送无毒、非可燃流体介质，设计压力P≤1.0MPa，设计温度−20 ℃< T < 185℃的管道。
GD类－－动力管道：
定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；
分级：分为GD1级和GD2级。
特征：介质单一，性质明确、压力与温度较高的输送管道；
GD1级的条件：输送设计压力P≥6.3MPa，或者设计温度T≥ 400℃的管道。
GD2级的条件：输送设计压力P< 6.3MPa，并且设计温度T< 400℃的管道。
《压力容器压力管道设计许可规则》TSGR1001－2008规定，具备高一级的压力管道设计许可的单位及审批人员，同时也具有相应低等级的设计、审批资格。
（1）GA1级涵盖GA2
（2）GC1级涵盖GC2、GC3
（3）GD1级涵盖GD2。
