pcb电路原理图绘制入门
使用AltiumDesigner软件制作PCB原理图电路图
使用AltiumDesigner软件制作PCB原理图电路图Altium Designer是一款功能强大、全面的PCB设计软件，可用于制作原理图和电路图。
以下是使用Altium Designer软件制作PCB原理图电路图的步骤和说明。
首先，打开Altium Designer软件并创建一个新的工程。
选择“File”选项，然后点击“New Project”或使用快捷键"Ctrl+N"来创建新项目。
选择“PCB Project”作为新项目的类型，并设置项目的名称和存储位置。
点击“Next”来继续。
接下来，选择“Blank Project”作为项目模板，并点击“Finish”来完成项目创建。
一旦绘制完电路图，可以添加文档选项卡来编写描述电路的文字。
单击工具栏中的“Add Document”按钮，并选择“Document”选项。
在弹出的对话框中，选择“Schematic Template”模板，然后点击“OK”。
在文档选项卡中，可以输入关于电路的详细信息和说明。
完成电路图设计后，可以进行电路模拟和验证。
点击工具栏中的“Simulate”按钮来打开电路模拟器。
设置所需的模拟参数，并运行模拟以评估电路的性能和功能。
当电路图设计完毕并通过模拟验证后，可以生成PCB布局。
点击工具栏中的“Design”按钮，选择“Create/Update PCB Document”来生成PCB布局。
最后，导出PCB布局文件并进行PCB制造。
选择菜单栏中的“File”选项，点击“Fabrication Outputs”和“Assembly Outputs”来导出相应的文件。
根据制造商提供的要求，准备所需的文件和材料，并提交给制造商进行下一步的制造过程。
综上所述，使用Altium Designer软件制作PCB原理图电路图的步骤包括创建新的工程、添加原理图，通过绘制电器元件和电路连接来设计电路图，添加文档选项卡来描述电路信息，进行电路模拟和验证，生成PCB布局并进行调整和修改，最后导出PCB布局文件进行PCB制造。
cadence PCB 画图(傻瓜教程快速入门)
cadence画PCB板傻瓜教程（转帖）一．原理图1．建立工程与其他绘图软件一样，OrCAD以Project来管理各种设计文件。
点击开始菜单，然后依次是所有程序—打开cadence软件—》一般选用DesignEntryCIS，点击Ok进入CaptureCIS。
接下来是File--New--Project，在弹出的对话框中填入工程名、路径等等，点击Ok进入设计界面。
2．绘制原理图新建工程后打开的是默认的原理图文件SCHEMATIC1PAGE1，右侧有工具栏，用于放置元件、画线和添加网络等等，用法和Protel类似。
点击上侧工具栏的Projectmanager（文件夹树图标）或者是在操作界面的右边都能看到进入工程管理界面，在这里可以修改原理图文件名、设置原理图纸张大小和添加原理图库等等。
1）修改原理图纸张大小：双击SCHEMATIC1文件夹，右键点击PAGE1，选择Schematic1PageProperties，在PageSize中可以选择单位、大小等；2）添加原理图库：File--New--Library，可以看到在Library文件夹中多了一个library1."olb的原理图库文件，右键单击该文件，选择Save，改名存盘；（注意：在自己话原理图库或者封装库的时候，在添加引脚的时候，最好是画之前设定好栅格等参数，要不然很可能出现你画的封装，很可能在原理图里面布线的时候通不过，没法对齐，连不上线！）3）添加新元件：常用的元件用自带的（比如说电阻、电容的），很多时候都要自己做元件，或者用别人做好的元件。
右键单击刚才新建的olb库文件，选NewPart，或是NewPartFromSpreadsheet，后者以表格的方式建立新元件，对于画管脚特多的芯片元件非常合适，可以直接从芯片Datasheet中的引脚描述表格中直接拷贝、粘贴即可（pdf格式的Datasheet按住Alt键可以按列选择），可以批量添加管脚，方便快捷。
pcb原理图制作
pcb原理图制作
要制作无标题的PCB原理图，可以按照以下步骤操作：
1. 打开电路设计软件，如Altium Designer、Eagle等。
2. 创建一个新项目，并设置好工作区和单位。
3. 在工作区绘制电路图的基本框架，包括各个元件的位置和连接关系，但不要添加标题。
4. 选取合适的元件并放置到对应的位置，注意元件的方向和引脚连接。
5. 依次连接各个元件的引脚，确保连接正确无误。
6. 添加必要的电路标记，如电源、地线等，确保符号清晰可辨。
7. 通过工具栏或快捷键添加元件的数值、标识等信息，但不要使用相同的标题。
8. 检查电路图的连线和元件连接情况，确保没有错误或遗漏。
9. 根据设计需求，添加辅助元件，如测试点、跳线等。
10. 保存并导出电路图文件，可以选择保存为PDF、PNG等格式。
确保制作的电路图没有相同标题的文字，有助于提高可读性和减少混淆。
请注意，虽然本文提供了一般的PCB原理图制作
步骤，但具体软件操作略有差异，建议根据所使用的电路设计软件的教程进行操作。

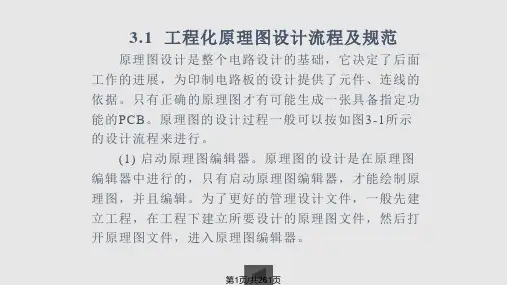

AltiumDesigner原理图与PCB设计原理图绘制基础PPT课件
第25页/共261页
表3-1 Custom Style栏中各设置框的名称和意义
对话框名称 Custom Width Custom Height X Region Count Y Region Count Margin Width
第20页/共261页
(2) Options(选项栏)。在这一选项里，设计者可 以进行图样方向、标题栏、边框等的设定。
·O r i e n t a t i o n ( 图 样 方 向 ) 用鼠标左键单击Options选项栏中的Orientation右 侧的下拉选项框，将出现如图3-13所示的两个选项。选 择Landscape选项时，图样则水平放置，选择Portrait时， 图样则垂直放置。
3.1 工程化原理图设计流程及规范
原理图设计是整个电路设计的基础，它决定了后面 工作的进展，为印制电路板的设计提供了元件、连线的 依据。只有正确的原理图才有可能生成一张具备指定功 能的PCB。原理图的设计过程一般可以按如图3-1所示 的设计流程来进行。
(1) 启动原理图编辑器。原理图的设计是在原理图 编辑器中进行的，只有启动原理图编辑器，才能绘制原 理图，并且编辑。为了更好的管理设计文件，一般先建 立工程，在工程下建立所要设计的原理图文件，然后打 开原理图文件，进入原理图编辑器。
·S n a p ( 光 标 移 动 距 离 ) 该项设置可以用来改变光标的移动间距。Snap设 定主要用来决定光标位移的步长，即光标在移动过程中， 以设定的基本单位来做跳移，单位是mil(密尔，1000密 尔=1英吋=25.4毫米)。如当设定Snap = 10时，十字光 标在移动时，均以10个长度单位为基础。此设置的目 的是使设计者在画图过程上更加方便的对准目标和引脚。
pcb原理图绘制
pcb原理图绘制
原理图绘制是电子电路设计的重要步骤之一。
在绘制原理图时，需要注意以下几点：
1. 命名规范：确保每个元件、引脚和连线都有唯一的命名，以便于后续编辑和检查。
2. 元件选择：根据电路需求选择合适的元件，并正确放置在原理图中。
可以使用标准元件库或自定义元件库。
3. 连线布局：按照电路的逻辑关系，用直线或曲线将元件的引脚连接起来。
确保连线的走向清晰简洁。
4. 引脚标识：在连线中使用标记符号表示引脚的功能，并进行适当的编号。
这有助于理解电路的功能和连接关系。
5. 文本标注：除了引脚标识，还可以添加文本标注来解释电路的功能、参数或注意事项。
要避免使用相同的标题或文字，以免造成混淆。
6. 细节标注：对于特殊的元件或连线，可以增加细节标注，比如元件的型号、参数或特殊操作要求等。
7. 文件格式：选择合适的文件格式保存原理图文件，常见的格式包括PDF、JPEG等。
同时，建议定期备份原理图文件，以
防数据丢失。
绘制原理图需要一定的专业知识和经验，遵循上述原则可以提高绘制效果和准确性。
同时，也要注意参考相关标准和规范，确保原理图的可读性和准确性。
PCB原理图绘制步骤
原理图的绘制A、新建工作空间和原理图项目是每项电子产品设计的基础,在一个项目文件中包括设计中生成的一切文件,比如原理图文件、PCB图文件、以及原理库文件和PCB库文件。
在项目文件中可以执行对文件的各种操作,如新建、打开、关闭、复制与删除等。
但是需要注意的是,项目文件只是起到管理的作用,在保存文件时项目中的各个文件是以单个文件的形式存在的。
所以每完成一个库就保存一次。
新建工作区间1、在菜单栏中选择File-New-Project-PCB Project.2、形成一个PCB-Project1.PriPCB面板然后重命名最后分别添加scematic sheet形成Sheet.SchDoc文件保存后面一次添加形成PCB.PcbDoc、Pcblib.Pcblib、schlib.schlib文件分别进行保存。
3、在schlib.schlib文件里面添加你需要的库文件进行保存这时候要区分引脚与网口标号,特别是引脚一定要放置正确按照所发的书上进行标号,创建一个库就保存一次直到你需要的几个模块的器件你都画好了。
4、然后找到库文件将你画好的东西放置到Sheet.SchDoc原理图上面这时候再来放置网口标号用线将该连接的地方连接起来画好了看看自己的和书上的区别检查是否有错误的地方,最后将文件进行保存。
点击Libraries面板,点左上角Libraries按钮,如果你想在所有工程里都用就在Imstalled里点Install添加,如果只想在当前工程里使用就在Projiect里面点Add Library。
5、画封装图。
根据我们焊电路板的板子来测量距离将需要的器件进行封装,封装的过程中那一页会出现一个十字号将焊盘放置在十字号上确保第一个焊盘的x、y值都为零然后按照自己测量的数据一次拍好焊盘在一个在Top Layer这一层上放置,防止完成后切换到Top Overlay上面进行划线封装。
对于LED灯要表明它的正极同样的道理没画好一个库进行一次保存直到最终完成了。
pcb板的原理图制作流程
pcb板的原理图制作流程PCB板的原理图制作流程包括以下几个步骤。
1. 需求分析：根据项目需求，确定电路的功能和性能指标，明确所需元件和连接方式。
2. 器件选择：根据需求分析，选择合适的电子器件，包括集成电路、电阻、电容、晶体管等，并记录其性能参数。
3. 原理图绘制：使用电子设计自动化(EDA)软件，按照需求分析和器件选择的结果，绘制原理图。
注意将每个元件的封装型号、引脚标号等详细信息包含在原理图中。
4. 线路连接：根据原理图上的电路连接关系，使用EDA软件进行线路的连接。
确保连接的准确性，包括正确连接元件的引脚，不出现短路或开路等问题。
5. 标注与注释：对重要的电路节点和电子器件进行标注，方便后续的调试和维护。
添加注释说明电路的功能和设计意图。
6. 自动布局：使用EDA软件的布局工具对电子器件进行布局。
考虑分隔高频和低频信号的区域，尽量减小线路的长度，提高电路的抗干扰性。
7. 手工调整布局：根据需要，手动调整布局，优化布线方案，并确保不会有短路或干扰。
8. 线路布线：使用EDA软件的布线工具进行线路的布线。
遵循规则，分配线宽、间距和层数，确保布线的可靠性和稳定性。
9. 贴片元件布置：根据线路布线的情况，调整贴片元件的位置，使得布线更加顺畅和合理。
10. DRC检查：进行设计规则检查(DRC)，确保电路符合制造工艺的要求，如最小线宽、最小孔径等。
11. 输出生成：根据设计要求，生成PCB板的制造文件，如Gerber文件，以便进行后续的PCB制造和组装。
以上是PCB板的原理图制作流程，根据这个流程可以完成整个原理图设计的过程。
Altium Designer 14原理图与PCB设计教程 第二章 绘制原理图
★★ 2.2 绘制简单原理图
17
3．放置元器件符号 ① 执行菜单命令Place → Part，弹出Place Part放置元器件符号对话框， 如图2-2-14所示。 ② 将表2-1中R1的属性值分别输入到各自 对应项中，输入完毕单击【OK】按钮。 ③ 此时可按【空格】键旋转方向，按【X】 键水平翻转，按【Y】键垂直翻转，确定方向后， 在适当位置单击，放置好一个符号。 单击【Cancel】按钮退出。
② 按【Tab】键，弹出Power Port电源符
号属性对话框。
● Net：电源、接地符号的网络标号
● Style：电源、接地符号的各种显示形式
● Color：电源、接地符号的显示颜色
图2-2-21 Power Port电源符号属性对话框
★★ 2.2 绘制简单原理图
22
③ 在属性对话框的Net中输入GND，单击Style旁的下拉菜单按钮，从中选择 Power Ground，取消勾选Show Net Name右侧复选框，单击【OK】按钮。
★★ 2.1 原理图图纸设置和画面管理
2
③ 执行菜单命令File → Save，选择项目文件ch2_1.PrjPcb所在文件夹， 并将该原理图文件命名为li2-1.SchDoc，单击【保存】按钮。
AD10 pcb绘制 原理图技巧(word文档良心出品)
AD10 PCB绘制1、先绘制原理图~ 网络报表~ pcb布局~ 布线~ 检查~手工调整2、新建pcb文件a、文件~ 新建pcbb、File ~ pcb board wizard，当然还有pcb模板（pcbtemplates）,原理图、工程文件可类似创建3、在pcb界面，去掉白色外围，右键~ options ~ board options显示页面选项4、pcb ~ board insight ,微距放大，看到局部信息，可封装编辑5、选择网络，edit ~ select ~ net ，点击元件即可显示该元件所在网络6、Edit ~ change 改变元器件属性7、Edit ~Slice tracks 切割线8、View Flip board 水平翻转pcb板，顶层与底层翻转9、Edit ~ align 对齐操作10、Edit ~ origin 设置参考点11、Edit ~ jump 跳转12、Edit ~ find similar objects 查找相似元件，统一修改封装13、Edit ~ refresh 更新14、Pcb ~ 3D可视化三个角度查看pcb板15、View ~ toggle units ，切换单位英制~米制16、Design ~ rules 规则设计pcb规则17、Design ~ board shape pcb 板外形设计a、redefine board shape 重新定义pcb的外形b、move board shape 移动pcb板18、Design ~ layer stack manger 层堆积管理器19、board ~ layers Pcb 板的管理设计20、生产pcb 元件库，design ~ make pcb library ，生产pcb元件库21、Tool ~ design rule check ，设计规则检查，对pcb板进行检查22、Tool ~ Browse violations ,浏览规则检查23、Tool ~ manage 3 D bodies…. 管理3D模型24、Tool ~ un-route 拆除布线，或者网络25、Tool ~ density map 图密度查看pcb布线密度26、Tool ~ re-annotate 重新标号、注释27、Tool ~ 从pcb库更新，库文件元件封装有改动，更新至pcb板28、Tool ~ cross probe 交叉探针，用于pcb图元件封装图与原理图切换29、Tool ~ teardrops 泪滴，增强导线与焊盘的连接性，30、Tool ~ preference 参数设置31、不同层之间的切换，ctrl+shift+滑轮32、Reports ~ measure primitives ，测量某一元件或导线的长度33、Report ~ measure selected objects ,先选中物体，进行测量34、从原理图导入pcb，一般由于以下两点导致无法成功a、某一元件无封装b、对应的封装库未导入35、层的概念a、Top Layer 顶层b、Bottom Layer 底层c、Mechanical 机械层d、Top overlay 顶层丝印层e、Bottom overlay 底层丝印层f、Top paste 顶层焊接层g、Bottom paste 底层焊接层h、TOP/BOTTOM SOLDER（顶层/底层阻焊绿油层）：顶层/底层敷设阻焊绿油，以防止铜箔上锡，保持绝缘。
pcb原理图方法
pcb原理图方法
PCB原理图是电子产品设计中的重要组成部分，用于展示电
路的工作原理和连接方式。
具体绘制方法如下：
1. 首先，打开专业的PCB设计软件，如Eagle、Altium Designer等。
2. 在软件中创建一个新的电路文件，并设置合适的尺寸和单位。
3. 选择需要的元器件，如电阻、电容、二极管等，将它们拖放到电路图中。
注意，要确保每个元器件的引脚正确连接。
4. 使用导线工具连接元器件的引脚，形成电路的连接关系。
可以使用直线、弯线、箭头等来表示电路的走向和连接方式。
5. 添加电源电路，包括电池、稳压器等，以提供电路所需的电源。
同样要注意元器件的引脚连接正确。
6. 根据需要添加其他功能模块，如传感器、驱动芯片等，实现设计要求。
7. 将电路图中的元器件进行标号，以便于后续的调试和维护。
8. 检查电路图中的连接是否正确，是否有疏漏或错误。
可以使用软件提供的自动检查功能。
9. 保存电路图文件，以备将来导出到PCB布局软件进行进一
步设计。
在绘制PCB原理图时，应避免重复使用相同的标题文字，以免给阅读者造成困惑。
可以使用简洁明了的标注和图例来表达电路元件和连接方式。
绘制PCB电路原理图的8种方法
绘制PCB电路原理图的8种方法1、选择集成电路，变压器，晶体管等组件，这些组件体积庞大，有许多引脚并在电路中起主要作用，然后从选定的参考引脚中抽取，以减少错误。
2、如果PCB上标有元件编号(如VD870，R330，C466等)，由于这些序列号有特定的规则，英文字母后面的阿拉伯数字相同的元件是相同的功能单元，因此图纸应该使用。
正确区分相同功能单元的组件是绘图布局的基础。
3、如果组件的序列号未在印刷电路板上标记，则最好自己编号，以便于分析和校对。
在设计印刷电路板部件时，制造商通常相对地布置相同功能单元的部件，以便最小化铜箔布线。
一旦找到具有核心功能的设备，只要找到它就可以找到同一功能单元的其他组件。
4、正确区分印刷电路板的接地线，电源线和信号线。
以电源电路为例，连接到电源变压器次级的整流器的负极是电源的正极，大容量的滤波电容一般连接在地和地之间，电容器外壳具有极性标记。
电源线和地线也可以从三端稳压器引脚找到。
当工厂对印刷电路板进行布线时，为了防止自激和抗干扰，接地铜箔一般设置为最宽(高频电路通常有大面积接地铜箔)，电源铜箔是第二个，使用信号铜。
箔是最窄的。
此外，在具有模拟和数字电路的电子产品中，印刷电路板通常将其地线分开，形成独立的接地网格，也可用作识别和判断的基础。
5、为了避免元件的过度布线，电路图的布线交叉交错，导致图像混乱，并且电源和地线可用于大量端子标记和接地符号。
如果有许多组件，可以单独绘制单元电路然后组合。
6、绘制草图时，建议使用透明描图纸，并使用多色笔以颜色绘制地线，电源线，信号线，元件等。
修改时，逐渐加深颜色，使绘图在视觉上引人注目，以便分析电路。
7、熟练掌握一些单元电路的基本组成和经典的绘图方法，如整流桥，稳压电路和运算放大器，数字集成电路。
这些单元电路直接绘制成电路图的框架，可以提高绘图效率。
8、在绘制电路图时，您应该尽可能找到类似产品的电路图供参考，这样可以用更少的资源做更多的事情。
总结绘制pcb原理图的基本流程
总结绘制pcb原理图的基本流程User asked for a detailed answer to summarize the basic process of drawing PCB schematics, with the requirement of answering in both English and Chinese, using as many words as possible (not less than 1500 words), and avoidingcertain transitional phrases and repetitive phrases.English Answer:Drawing a PCB schematic is a crucial step in the process of designing a printed circuit board (PCB). It involves creating a graphical representation of the electrical connections and components that will be used in the final PCB layout. The basic process can be summarizedin several steps.1. Define the Circuit: The first step is to clearly define the circuit requirements. This includes determining the functionality of the circuit, the components needed, and how they will be connected.2. Select Components: Once the circuit is defined, the next step is to select the components that will be used. This includes choosing the appropriate resistors, capacitors, transistors, and other components based on the circuit requirements.3. Create the Schematic: Using a schematic capture tool, such as Altium Designer or Eagle, the circuit is then drawn on the computer. This involves placing symbols for each component and connecting them with lines to represent the electrical connections.4. Add Labels and Annotations: Labels and annotations are added to the schematic to provide additionalinformation about the components and connections. This includes component values, reference designators, and other relevant information.5. Check for Errors: Once the schematic is complete, it is important to carefully review it for any errors. This includes checking for incorrect connections, missing components, and other issues that could affect thefunctionality of the circuit.6. Create a Netlist: A netlist is then generated from the schematic, which is a list of all the connections in the circuit. This is used in the PCB layout process to ensure that the components are connected correctly.7. PCB Layout: Finally, the PCB layout is created based on the schematic and netlist. This involves placing the components on the board and routing the traces to connect them according to the schematic.Chinese Answer:绘制PCB原理图是设计印刷电路板（PCB）的关键步骤之一。
画PCB图详细步骤
以下是我做课程设计的时候画PCB 图积累的画图步骤：2012-12-20一、画电路原理图 (1)1、首先建一个工程 (1)2、建完工程以后建一个原理图文件 (2)3、添加和删除原理图的库 (2)4、添加元件并确定封装 (4)5、用户创建元件 (4)6、用户创建封装 (5)二、编译和生成PCB (7)1、编译 (7)2、查看编译错误 (7)3、生成PCB (7)4、调整PCB 位置和图的大小 (8)5、摆放元件 (8)6、设置板子形状 (9)7、修改显示的文字 (9)8、布线前设置电气特性 (9)9、布线 (9)11、写制板日期等标志 (10)12、覆铜 (10)13、另存为.pcb 文件 (10)14、生成该PCB 板的库 (11)一、画电路原理图1、首先建一个工程即file –> new -> PCB project2、建完工程以后建一个原理图文件file->new ->schematic 。
这就建立了原理图文件，之后就在这个文件上画原理图。
同时建立一个 PCB 文件， file->new->PCB ，然后可以在这个文件中画 PCB 图。
注意：默认显示的库只有元件库，而没有封装( footprint )库。
如果要在 PCB 文件下放 入封装，则需要点击 library 下一行最右边的三角标志，然后在 footprint 前面打勾。
如下图3、添加和删除原理图的库点右侧 library 对话框，在 installed里面先删除所有的库。
如下图：注意，若是某个元件在这个库中找不到，可以点 library 右侧的 search 查找包含某个元 件名称的库。
注意：默认显示的库只有元件库，而没有封装( footprint )库。
如果要在 PCB 文件下放 入封装，则需要点击 library 下一行最右边的三角标志，然后在 footprint 前面打勾。
如下图然后添加我们需要的库：首先最常用的是 电阻电容等的原理图，同时也包含它们的封装，另外 miscellaneous devices 的 miscellaneous connectors 库也要添加，里面有各种接口，如查排等。
根据PCB板画电路原理图方法
根据PCB板画电路原理图方法如何根据pcb版焊好元件画出电路图如何按实物画出电路原理图遇到无图纸的电子产品时，需要根据实物画出电路原理图。
这也是初学者必须掌握的基本功，以下介绍有关方法与技巧。
1.选择体积大、引脚多并在电路中起主要作用的元器件如集成电路、变压器、晶体管等作画图基准件，然后从选择的基准件各引脚开始画图，可减少出错。
2.若印制板上标有元件序号（如VD870、R330、C466等），由于这些序号有特定的规则，英文字母后首位阿拉伯数字相同的元件属同一功能单元，因此画图时应巧加利用。
正确区分同一功能单元的元器件，是画图布局的基础。
3.如果印制板上未标出元器件的序号，为便于分析与校对电路，最好自己给元器件编号。
制造厂在设计印制板排列元器件时，为使铜箔走线最短，一般把同一功能单元的元器件相对集中布置。
找到某单元起核心作用的器件后，只要顺藤摸瓜就能找到同一功能单元的其它元件。
4.正确区分印制板的地线、电源线和信号线。
以电源电路为例，电源变压器次级所接整流管的负端为电源正极，与地线之间一般均接有大容量滤波电容，该电容外壳有极性标志。
也可从三端稳压器引脚找出电源线和地线。
工厂在印制板布线时，为防止自激、抗干扰，一般把地线铜箔设置得最宽（高频电路则常有大面积接地铜箔），电源线铜箔次之，信号线铜箔最窄。
此外，在既有模拟电路又有数字电路的电子产品中，印制板上往往将各自的地线分开，形成独立的接地网，这也可作为识别判断的依据。
5.为避免元器件引脚连线过多使电路图的布线交叉穿插，导致所画的图杂乱无章，电源和地线可大量使用端子标注与接地符号。
如果元器件较多，还可将各单元电路分开画出，然后组合在一起。
6.画草图时，推荐采用透明描图纸，用多色彩笔将地线、电源线、信号线、元器件等按颜色分类画出。
修改时，逐步加深颜色，使图纸直观醒目，以便分析电路。
7.熟练掌握一些单元电路的基本组成形式和经典画法，如整流桥、稳压电路和运放、数字集成电路等。
个人经验分享AD绘制PCB(入门教程)
个人经验分享AD绘制PCB（入门教程）AD是Altium Designer的简称，是一款专业的电子设计自动化软件。
它可以用来进行原理图设计、PCB绘制、仿真分析等工作。
对于想要入门AD绘制PCB的人来说，以下是一些个人经验分享。
在AD中，我们首先需要创建一个新工程。
选择"File"菜单下的"New"，然后选择"Project"，输入工程的名称和路径，点击"Next"。
然后选择"PCB Project"，点击"Finish"。
接下来，我们需要在新工程中创建原理图和PCB。
创建原理图时，我们可以通过拖拽元件来添加到原理图中。
在右侧的工具栏中，选择"Place"，然后选择要添加的元件类型，再在原理图上点击鼠标左键来放置元件。
在放置元件时，可以按下键盘上的R键将元件旋转90度。
放置完元件后，我们可以使用"Wire"工具来进行连接，也可以使用"Port"工具来添加引脚。
接下来，我们需要将原理图与PCB关联起来。
在左侧的工具栏中，选择"Design"，然后选择"Update PCB Document"，将原理图关联到PCB上。
然后，我们就可以开始在PCB中布局元器件。
在PCB中，我们可以使用"Place"工具选择元器件并放置在PCB上。
可以使用鼠标滚轮进行放大和缩小，使用鼠标右键进行拖动和旋转。
放置元器件时，可以在PCB上按下M键进行移动，按下D键删除元器件。
我们还可以使用"Route"工具进行导线的绘制，以连接各个元器件。
选择"Route"工具后，可以通过点击元器件的引脚来进行连接，也可以通过拖拽鼠标来进行线路的绘制。
绘制完PCB后，我们可以使用AD进行校验和仿真分析。
使用AltiumDesigner画原理图和PCB图的步骤
使用AltiumDesigner画原理图和PCB图的步骤Altium Designer是一款功能强大的电子设计自动化软件，可以用于绘制原理图和PCB图。
下面是使用Altium Designer绘制原理图和PCB图的一般步骤：1.创建新工程：打开Altium Designer软件，点击“文件”->“新建”->“工程”来创建一个新的工程。
选择适合项目的工程类型，如原理图、PCB布局等。
在新建工程对话框中输入工程的名称和保存路径，然后点击“确定”。
2.绘制原理图：在“项目导航”面板中，展开工程文件夹，在“源文件”文件夹中右击鼠标，选择“添加新文件”->“原理图”，输入原理图的名称，点击“创建”。
双击打开新建的原理图文件，开始绘制原理图。
a.选择合适的组件库：在原理图画布中右击鼠标，选择“选项”，打开原理图选项对话框。
在“组件库管理器”中选择合适的组件库，点击“确定”。
组件库中存储了常用的元件符号和属性。
b.添加组件：从左侧的“库面板”中选择所需的组件符号，然后将其拖动到原理图画布中。
根据需要，可以调整组件的大小和位置。
c.连接引脚：使用“连线”工具进行引脚的连接。
单击引脚的起点，然后拖动鼠标以绘制连线，最后在其他引脚上释放鼠标。
d.添加文本和标记：e.连接电源和地线：在绘制原理图时，应当连接电源和地线。
使用适当的电源符号和地线符号，并将它们连接到电源和地线引脚。
f.完善原理图：根据需要，可能还需要添加电阻、电容、电感、晶体管等其他元件，并为它们连接引脚。
确保在原理图中所有相关的元件和引脚都被正确连接。
3.生成联网表：4.创建PCB布局：在“项目导航”面板中，在“源文件”文件夹中右击鼠标，选择“添加新文件”->“PCB布局”，输入布局的名称，点击“创建”。
a.设置PCB尺寸：b.将原理图转换为PCB：c.配置器件和元件布局：使用“库面板”中的工具，在PCB布局上布置并连接器件。
将元件拖放到PCB布局中，然后使用“连线”工具连接引脚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10、打开稳压电路.SchDOC文件画如下电路图。
对以上电路元件进行整体编号。1N4007字样隐藏。
第1讲
电子线路自动化设计
放置节点
放置节点的方法：
《 电子电路CAD》
执行菜单命令：Place→Manual Junction
或快捷键：P→J
电子线路自动化设计
画总线及总线出入端口
画总线的方法：
《 电子电路CAD》
Hale Waihona Puke 执行菜单命令：Place→Bus
或快捷键：P→B 画总线出入端口的方法： 执行菜单命令：Place→Bus Entry 或快捷键：P→u
第四讲电路原理图绘制入门
1 原理图绘制基础
2
3
原理图的图样设置
设置网格及光标
4
5 6 7 8
加载元件库
放置元件 元件的删除 元件的复制 使用导线连接各个元器件
电子线路自动化设计
四、 加载元件库
1、打开Libraries选项区域 其具体操作步骤如下： 《 电子电路CAD》 （1）鼠标箭头放置在右侧的Libraries标签上，自动弹 出一个Libraries选项区域。 （2）如果右侧没有，单击底部的面板控制栏中的System 中的Libraries按钮，即可出现并自动弹出Libraries 选项区域。 系统已经装入了两个默认的元件库：通用元件库 （Miscellaneous Devices.IntLib）和通用接插件元 件库（Miscellaneous Connectors.IntLib）
电子线路自动化设计
②多个元件的旋转。 先选定要旋转的元件，然后鼠标左键单击其中任何 一个元件按住不放，再按功能键，即可实现旋转。 《 电子电路CAD》
电子线路自动化设计
4、元件属性设置
《 电子电路CAD》
电子线路自动化设计
5 元件的删除
命令删除： (1) Edit—delete 出现十字光标点击对象 《 电子电路CAD》 (2) 先框选—执行命令Edit—clear 快捷键删除 框选 —Delete E+D—出现十字光标点击对象
《 电子电路CAD》 （2）通过菜单放置
电子线路自动化设计
3 元件位置调整 （1）单个元件的移动 （2）同时移动多个元件 （3）元件的旋转 电子电路CAD》 《 注：先关闭输入法 ①单个元件的旋转。 鼠标左键单击要旋转的元件按住不放，再按下面的功能 键，即可实现旋转。 Space键：每按一次旋转90°。 X键：被选中的元件左右对调。 Y键：被选中的元件上下对调。
电子线路自动化设计
6.元件的复制
框选—命令—点击—粘贴 《 电子电路CAD》 命令:Edit copy 或 快捷键 Ctrl + c 粘贴: Edit paste 或 快捷键 Ctrl +V
Edit paste 或 快捷键ctrl +V
电子线路自动化设计
7.使用导线连接各个元器件
命令：Place/Wire 《 电子电路CAD》 或 单击工具栏中的PlaceWire图标
课堂练习
1、熟练掌握以上7个操作。
2、自行建立一个原理图文档，并对其进行环境设置，设置成 一个具有自己独特风格的设计环境。请注意将标题栏文档标题 出用特殊字符串转换的方法设置为**的设计。（**为你的姓 名）。
电子线路自动化设计
具体设置内容 1、将图纸大小设置为自定义设置，但尺寸大小与A4尺寸 相同，且图纸方向为垂直方向。 《 电子电路CAD》 2、设置图纸底色为浅黄色，网格为深绿色，边框颜色为 红色，选中色为橙黄色。 3、设置网格为点状。 4、设置参考边框不显示。 5、设置标题栏为ANSI形式。 6、设置光标移动一次为1/4网格。 7、设置光标为小45度。 8、设置撤消与重复操作次数为60次。 9、文档标题为**的设计，地址1为重庆科创职业学院。
电子线路自动化设计
五、 放置元件
1、元件的搜索 其具体操作步骤如下： （1）在Libraries面板中单击search按钮，将弹出搜索对 《 电子电路CAD》 话框。另外，单击Tools/Find Component也可实现。
电子线路自动化设计
2、元件的放置 （1）通过Libraries面板放置
电子线路自动化设计
放置网络节点
放置网络名称：
《 电子电路CAD》
点击菜单图标 执行菜单命令：Place→Net Label 或快捷键：P→N
电子线路自动化设计
《 电子电路CAD》
=
（a） （b）
电子线路自动化设计
电源及接地
电源及接地符号：
《 电子电路CAD》
电子线路自动化设计
课堂练习
1.尝试画出基本共射放大电路图
电子线路自动化设计
4.在“项目.PrjPCB” 中创建名为“尝试画图3.SchDoc”的原理 图文件。尝试画出如下电路图。
《 电子电路CAD》
第1讲
5.在“项目.PrjPCB” 中创建名为“振荡器和积分器电 路.SchDoc”的原理图文件。尝试画出如下电路图。
第1讲
6.在“项目.PrjPCB” 中创建名为“原理图5.SchDoc”的原理图 文件。尝试画出如下电路图。
电子线路自动化设计
2、装入所需的元件库 其具体操作步骤如下： （1）单击Libraries选项区域左上部的Libraries按钮， 弹出一个Add 电子电路CAD》 《 Remove Libraries对话框。 （2）现在进行元件库的添加。 单击Add Libraries按钮，弹出一个打开元件库的对话 框。 （3）首先双击Texas Instruments（德州仪器公司）的 元件库文件夹，打开文件夹，双击其中的TI Analog Timer Circuit（TI模拟时基电路）元件库，此时元件 库已经加到元件库中了。 （4）单击Close按钮，就完成了加载元件库的整个步骤。
《 电子电路CAD》
电子线路自动化设计
课堂练习
2.在“项目.PrjPCB” 中创建名为“尝试画图1.SchDoc”的原理 图文件。尝试画出如下电路图。 《 电子电路CAD》
3.在“项目.PrjPCB” 中创建名为“尝试画图2.SchDoc”的原理 图文件。尝试画出如下电路图。
电子线路自动化设计
《 电子电路CAD》
第1讲
7.在“项目.PrjPCB” 中创建名为“原理图6.SchDoc”的原理图 文件。尝试画出如下电路图。
第1讲
8.在“项目.PrjPCB” 中创建名为“小功率放大电路.SchDoc”的 原理图文件。尝试画出如下电路图。
第1讲
9.在“项目.PrjPCB” 中创建名为“时钟电路.SchDoc”的原理图 文件。尝试画出如下电路图。
