基于单片机的智能防盗报警器设计毕业论文
毕业设计论文—基于单片机的家庭防盗报警系统设计分析
目录摘要 (I)ABSTRACT .................................................... I I 1 绪论. (1)1.1 序言 (1)1.1.1 防盗报警系统的构成 (1)1.1.2 防盗报警器的分类 (2)1.1.3 防盗报警系统在国内外的发展 (2)1.1.4 防盗报警系统的发展前景与趋势 (3)1.2 设计要求与研究内容 (4)1.2.1 设计要求 (4)1.2.2 研究内容 (5)2 系统总体设计方案 (5)2.1 方案选择论证 (5)2.2 主控芯片单片机的选择 (7)2.3 传感器的选择 (7)2.3.1 常见的几种红外传感器介绍 (7)2.3.2 热释电红外传感器的原理 (9)2.3.3 热释电红外传感器的选定 (9)2.3.4 振动位移传感器的选定 (10)2.4 显示器工作原理及其选择 (11)2.5 时钟芯片DS1302的介绍 (13)2.6 外扩存储器AT24C02的介绍 (14)3 系统硬件设计 (15)3.1 用户端探测器设计 (15)3.2 LCD显示电路设计 (16)3.3 报警执行电路设计 (17)3.4 时钟电路设计 (18)3.5 晶振与复位电路设计 (18)3.6 电源电路设计 (19)3.7 外扩存储电路设计 (20)3.8 键盘电路设计 (22)4 系统软件设计 (23)4.1 软件设计分析 (23)4.2 系统软件程序设计 (23)4.2.1 LCD显示程序设计 (23)4.2.2 系统初始化程序设计 (24)4.2.3 报警系统程序设计 (25)4.2.4 查询记录程序设计 (25)4.2.5 删除记录程序设计 (27)4.2.6 调整时间程序设计 (28)4.2.7 定时中断0程序设计 (30)4.2.8 外部中断0程序设计 (30)4.2.9 外部中断1的程序设计 (32)4.2.10 4*4矩阵扫描键盘程序设计 (32)结束语 (34)致谢 (35)参考文献..................................... 错误!未定义书签。
《2024年基于单片机的家庭智能防火防盗系统》范文
《基于单片机的家庭智能防火防盗系统》篇一一、引言随着科技的进步和人们生活水平的提高，家庭安全逐渐成为人们关注的焦点。
家庭智能防火防盗系统应运而生，其以单片机为核心，结合传感器、通信技术等，实现了家庭安全的智能化管理。
本文将详细介绍基于单片机的家庭智能防火防盗系统的设计原理、实现方法及优势。
二、系统设计1. 硬件设计本系统以单片机为核心，包括传感器模块、执行器模块、通信模块等。
其中，传感器模块负责检测火灾、烟雾、盗情等异常情况；执行器模块负责控制报警、灭火等操作；通信模块负责与手机、电脑等设备进行数据传输，实现远程监控。
(1) 传感器模块：包括温度传感器、烟雾传感器、红外传感器等。
这些传感器能够实时监测家庭环境中的温度、烟雾、人体活动等情况，一旦发现异常，立即向单片机发送信号。
(2) 执行器模块：包括报警器、电磁阀等。
当单片机接收到传感器发送的异常信号时，通过控制执行器模块，实现报警、灭火等操作。
(3) 通信模块：采用无线通信技术，如Wi-Fi、蓝牙等，实现与手机、电脑等设备的连接。
用户可以通过手机App或电脑软件实时查看家庭安全状况，控制执行器模块的操作。
2. 软件设计软件设计主要包括单片机程序设计和上位机软件设计。
单片机程序负责处理传感器数据，控制执行器模块的操作；上位机软件负责与单片机进行数据传输，实现远程监控。
(1) 单片机程序设计：采用C语言编写，实现数据的采集、处理、存储和传输等功能。
当传感器检测到异常情况时，单片机立即启动相应的处理程序，控制执行器模块进行报警、灭火等操作。
(2) 上位机软件设计：采用Java或Python等编程语言开发，实现与单片机的数据传输、远程监控、报警提示等功能。
用户可以通过手机App或电脑软件实时查看家庭安全状况，控制执行器模块的操作。
三、系统实现本系统通过传感器实时监测家庭环境中的温度、烟雾、人体活动等情况，一旦发现异常，立即向单片机发送信号。
单片机接收到信号后，启动相应的处理程序，控制执行器模块进行报警、灭火等操作。
基于单片机控制的智能家庭防盗报警系统的设计-毕业设计
基于单片机控制的智能家庭防盗报警系统的设计前言现在我国国民经济的快速发展, 人民生活水平的提高, 人们对家庭住房的防盗、防劫、防火设备的重视程度也在不断提高, 所以现代社会有更多的人需要对偷盗、抢劫、火灾、煤气泄漏等事故进行监测和报警。
为了有效的保证居民的生命财产安全, 我们设计了一款智能家庭防盗报警系统。
智能家居报警系统采用这种星型拓扑结构能够很好地扩展组合，容易增加网络节点，满足在家居中网络节点分布的不确定性，可在房间、隔离处放置一个节点，避免无线干扰和报警区域不确定性的问题，由中心节点对多个网络节点所传递的数据进行综合处理，分析是否发出报警信号。
该系统是利用无处不在的电话网络进行监控,将AT89S51 单片机、ISD4000 集成语音芯片、HT1602 液晶显示驱动芯片及集成电路组成的双音多频拨号电路等有机地结合在一起, 构成一种功能先进、实用、成本低廉的家庭智能防盗报警器。
1 电路组成框图和基本工作原理1.1 电路组成框图智能家庭防盗报警系统是由无线发送/ 接受模块、报警模块、键盘模块、晶显示模块、语音模块、DTMF解/ 编码模块等构成, 系统硬件总体框图如图1.1-1 所示。
图1.1-1 系统硬件总体框图1.2 电路基本工作原理介绍当家中发生警情时, 此时家中设定的无线模块或者其他传感器模块会发出异常信号给单片机, 单片机接受到信号后立即发出现场声光报警信号来威慑侵入者, 同时将单片机自动拨打预先存储在24C02 中的电话号码给主人或者小区物业报警, 以便及时采取防盗措施避免财产损失。
当主人在异地处理家中的情况或者遥控家中的电器的开关时, 只需要拨打家中的固定电话号码, 因为该报警系统的电话接口是并联在电话机上的, 若铃声响五次后无人接通(具体次数可由软件设定),则该报警系统就自动模拟摘机, 在主人输入预定的密码后, 就可以观测家中的动静以及控制家中电器的关、断。
当主人在家无须设防时, 该报警系统还可以显示时钟、温度等等, 还可以设定起床闹铃等多重功能, 这些都可以结合软件和相关芯片来实现。
毕业设计论文：基于单片机的家用智能防火防盗报警器的设计[管理资料]
![毕业设计论文：基于单片机的家用智能防火防盗报警器的设计[管理资料]](https://img.taocdn.com/s3/m/e206ab768762caaedc33d47a.png)
目录1 绪论 (1)家用防火防盗报警系统的现状 (1)本文研究的目的和意义 (2)本文研究的内容 (2)2系统总体设计方案 (3)防火防盗报警系统的总体构成 (3)防火防盗报警系统的功能及工作原理 (5)3 智能防火防盗系统的硬件设计 (5)防火探测器的设计 (5)防盗探测器的设计 (7)主控单元电路设计 (9)自动拨号报警电路设计 (9)语音报警电路设计 (10)键盘接口及显示电路设计 (11)4 智能防火防盗系统的软件设计 (11)系统主程序设计 (11)检测报警模块程序设计 (11)拨号模块程序设计 (14)语音模块程序设计 (14)按键模块程序设计 (14)显示模块程序设计 (16)5 结束语 (17)参考文献 (18)致谢 (19)1 绪论随着社会经济的快速发展以及人们生活水平的日益提高，在家庭中液化石油气、管道煤气、天然气进入了大多数家庭，各种家用电器也得到了广泛的使用，人们在享受这些现化设施所带来便利的同时，却也增加了火灾隐患和有害气体中毒等的危险。
与此同时，经济的飞速发展伴随着城市流动人口的急剧增加，给城市的社会治安增加了新的难题，盗窃、入室抢劫等刑事案件也呈现出不断增长的趋势，人们越来越渴望有一个安全舒适的生活空间。
现在一般居民住宅的主要防盗措施仅限于传统的防盗窗、防盗网等机械式家居防卫设备，其虽具有一定的防盗作用，但在实际使用中不仅影响市容的美观，更带来了很多安全隐患。
因此人们迫切需要一种智能型的多功能家庭防火防盗报警系统，使其能可靠进行日常安全防范工作，及时发现各种警情并做出相应处理，以便将警情消灭在萌芽状态，保障居民生命和财产的安全。
但是因经济、技术等原因，目前防火防盗报警系统设计不尽合理的情况比较普遍，在信号检测、信号处理上还存在一定问题，致使一些系统经常出现误报或者漏报，以及报警系统不动作。
人们希望住宅不仅更便利、舒适而且更安全，家庭防火防盗问题就成为人们极为关心的问题。
(完整版)基于单片机的汽车防盗报警系统毕业设计论文
摘要随着科学技术的进步，为对付不断升级的盗车的段，人们研制开发了不同方式结构的防盗器。
本设计以单片机AT89S52作为控制核心，从单片机最小系统设计、防人接近热释电检测电路的设计、玻璃防震、车身防击的振动检测电路的设计、防车门开启检测电路的设计、防接近驾驶座电路、汽车点火闭锁电路的设计、无线遥控电路及无线报警电路的设计等几个方面出发，详细研究和设计了汽车防盗报警器的各个部分内容，设计了单片机及其外围电路，并结合一套经典的程序算法。
给出了一套合理的汽车防盗报警器软硬件解决方案。
关键词单片机热释电多普勒效应振动无线报警遥控AbstractWith the scientific and technological progress, to combat the escalating car theft in the section, people developed different ways to structure the anti-theft device.The design MCU AT89S52 as thcontrol, from the microcomputer system design, anti-people close to the pyroelectric detection circuit design, glass vibration, the vibration of the body against attack detection circuit design, anti-detection circuit to open the door, anti-nearly driving Block circuit, car ignition locking circuit design, wireless remote control circuit and the design of wireless alarm circuit aspects of starting a detailed study and design of the vehicle anti-theft alarm in all parts of the design of the microcontroller and its peripheral circuits, combined with a set of the classic program algorithm. Given a reasonable car burglar alarm Wireless Alarm Remote control第一章绪论随着我国改革开放以来，人们生活水平不断提高，汽车越来越成为人们生活中不可缺少的一部分，从世界上第一辆T型福特车被盗开始，偷车已成为现今社会里最常见的犯罪行为之一，这已成为一个严重的社会问题。
基于单片机家用防盗报警系统设计)——毕业设计1

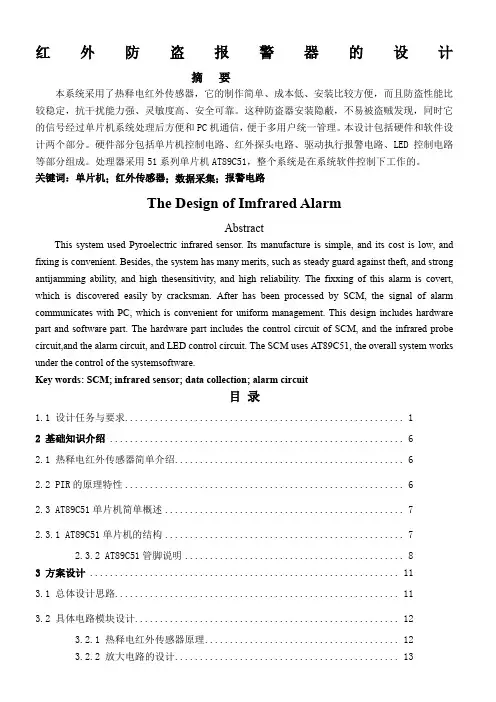

红外防盗报警器的设计摘要本系统采用了热释电红外传感器，它的制作简单、成本低、安装比较方便，而且防盗性能比较稳定，抗干扰能力强、灵敏度高、安全可靠。
这种防盗器安装隐蔽，不易被盗贼发现，同时它的信号经过单片机系统处理后方便和PC机通信，便于多用户统一管理。
本设计包括硬件和软件设计两个部分。
硬件部分包括单片机控制电路、红外探头电路、驱动执行报警电路、LED控制电路等部分组成。
处理器采用51系列单片机AT89C51，整个系统是在系统软件控制下工作的。
关键词：单片机；红外传感器；数据采集；报警电路The Design of Imfrared AlarmAbstractThis system used Pyroelectric infrared sensor. Its manufacture is simple, and its cost is low, and fixing is convenient. Besides, the system has many merits, such as steady guard against theft, and strong antijamming ability, and high thesensitivity, and high reliability. The fixxing of this alarm is covert, which is discovered easily by cracksman. After has been processed by SCM, the signal of alarm communicates with PC, which is convenient for uniform management. This design includes hardware part and software part. The hardware part includes the control circuit of SCM, and the infrared probe circuit,and the alarm circuit, and LED control circuit. The SCM uses AT89C51, the overall system works under the control of the systemsoftware.Key words: SCM; infrared sensor; data collection; alarm circuit目录1.1 设计任务与要求 (1)2 基础知识介绍 (6)2.1 热释电红外传感器简单介绍 (6)2.2 PIR的原理特性 (6)2.3 AT89C51单片机简单概述 (7)2.3.1 AT89C51单片机的结构 (7)2.3.2 AT89C51管脚说明 (8)3 方案设计 (11)3.1 总体设计思路 (11)3.2 具体电路模块设计 (12)3.2.1 热释电红外传感器原理 (12)3.2.2 放大电路的设计 (13)3.2.3 时钟电路的设计 (13)3.2.4 复位电路的设计 (14)3.2.5 发光二极管报警电路的设计 (15)3.2.6 声音报警电路的设计 (15)3.3 系统硬件电路的选择及说明 (15)3.4 软件的程序实现 (16)3.4.1 主程序工作流程图 (16)5 总结 (20)6 参考文献 (21)附录一设计编程程序 (22)附录二单片机控制的红外防盗报警器原理图 (24)附录三单片机控制的红外防盗报警器PCB图 (25)附录四 Proteus仿真原理图 (26)1 引言随着社会的不断进步和科学技术、经济的不断发展，人们生活水平得到很大的提高，对私有财产的保护意识在不断的增强，因而对防盗措施提出了新的要求。
基于单片机的智能家居防火防盗报警系统毕业设计
基于单片机的智能家居防火防盗报警系统毕业设计智能家居防火防盗报警系统是一种结合了物联网技术和安全监控技术的智能家居系统，具备实时监测、报警、联动控制等功能。
本文将介绍基于单片机的智能家居防火防盗报警系统的设计思路和实现方法。
1.引言随着社会的发展和人们生活水平的提高，智能家居系统成为了人们越来越普遍的需求。
智能家居系统不仅能提高家居的舒适度和便利性，还能提供安全保障。
本项目通过结合单片机技术和传感器技术，设计了一种智能家居防火防盗报警系统。
2.系统设计系统主要包括三个模块：传感器模块、控制模块和报警模块。
传感器模块用于检测家居环境的安全情况，控制模块用于接收传感器信号并根据预设的规则进行联动控制，报警模块用于发出警报。
3.传感器模块设计传感器模块主要包括火焰传感器、烟雾传感器、红外传感器和门磁传感器等。
火焰传感器和烟雾传感器用于检测家居内是否有火灾发生，红外传感器用于检测家居是否有陌生人进入，门磁传感器用于监测家门的开关状态。
4.控制模块设计控制模块采用单片机进行控制，主要包括输入输出接口和逻辑控制部分。
输入接口用于接收传感器模块的信号，逻辑控制部分用于根据预设的规则进行联动控制。
当传感器检测到异常情况时，控制模块会触发报警模块。
5.报警模块设计6.系统实现系统的实现过程中，需要进行硬件电路设计和软件程序编写。
硬件电路设计包括选择合适的传感器和单片机，搭建电路连接关系。
软件程序编写主要涉及传感器信号的读取和处理，逻辑控制部分的编写以及报警模块的触发。
7.系统测试和优化完成系统的搭建后，需要进行系统测试和优化。
测试环节主要包括模拟实际场景进行测试，验证系统的稳定性和可靠性。
优化环节主要针对可能出现的问题进行修正和改进，以提高系统的性能和安全性。
8.结论通过本次毕业设计，成功设计并实现了一种基于单片机的智能家居防火防盗报警系统。
该系统具备实时监测家居环境安全情况和报警功能，能够有效提供家居安全保障。
基于单片机的防盗报警系统设计毕业设计(论文)
辽宁科技大学本科生毕业设计（论文）毕业设计(论文)（本科生）基于单片机的防盗报警系统的设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
《2024年基于单片机的家庭智能防火防盗系统》范文
《基于单片机的家庭智能防火防盗系统》篇一一、引言随着科技的不断发展，智能家居逐渐走入人们的日常生活。
其中，家庭安全系统的重要性不言而喻。
本文将详细介绍一种基于单片机的家庭智能防火防盗系统，该系统结合了先进的电子技术和传统的防火防盗理念，旨在为家庭安全提供全方位的保障。
二、系统概述本系统以单片机为核心控制器，通过传感器、执行器等设备实现家庭防火防盗的智能化管理。
系统主要由以下几个部分组成：烟雾传感器、温度传感器、红外传感器、门磁开关、报警器、继电器等。
这些设备通过单片机进行集中控制，实现家庭安全的实时监控和预警。
三、系统工作原理1. 防火功能：系统通过烟雾传感器和温度传感器实时监测家庭环境中的烟雾和温度。
一旦检测到异常情况（如烟雾或高温），传感器将信号发送至单片机。
单片机分析信号后，将控制继电器启动报警器，并可远程通知用户，及时处理火情。
2. 防盗功能：门磁开关安装在门窗上，当有异常开启时，将触发报警器并发送信号至单片机。
单片机分析信号后，将通过报警器发出警报声，并可远程通知用户，及时处理盗窃事件。
此外，用户还可以通过手机APP远程控制系统的开关、查看实时监控画面等。
四、系统硬件设计1. 单片机：作为系统的核心控制器，负责接收传感器信号、处理数据并控制执行器工作。
2. 传感器：包括烟雾传感器、温度传感器和红外传感器等，用于实时监测家庭环境中的各种参数。
3. 执行器：包括报警器和继电器等，根据单片机的指令执行相应的动作。
4. 通信模块：用于实现系统与用户手机APP之间的远程通信，包括Wi-Fi模块或蓝牙模块等。
五、系统软件设计软件设计是本系统的关键部分，主要实现单片机的程序控制和数据管理。
软件设计应满足实时性、可靠性和易用性的要求。
主要任务包括：接收传感器的数据并进行分析处理；根据分析结果控制执行器动作；通过通信模块与用户手机APP进行交互等。
软件设计应具备可扩展性和可维护性，方便后期系统的升级和维护。
毕业设计52基于单片机的家庭防盗报警器
毕业设计52基于单片机的家庭防盗报警器作为一种常见的家庭安防设备，家庭防盗报警器起到了预防和提醒的作用。
在传统的家庭防盗报警器中，单片机技术应用已经很广泛。
本文将重点介绍一种基于单片机的家庭防盗报警器设计。
首先，我们需要选择一个合适的单片机作为控制核心。
在本设计中，我选择了市场上常见的AT89C52型号的单片机。
这款单片机有着较高的性能和丰富的外设接口，非常适合作为家庭防盗报警器的控制器。
在硬件设计方面，家庭防盗报警器主要包括传感器模块和报警器模块。
传感器模块可以采用红外传感器、声音传感器以及门窗传感器等。
报警器模块可以采用蜂鸣器、发光二极管等。
这些模块需要和单片机进行连接，通过单片机的IO口实现控制。
在软件设计方面，我们需要编写单片机程序实现家庭防盗报警器的功能。
首先，在程序中需要初始化各个外设接口，包括传感器的引脚和报警器的引脚。
然后，程序需要通过轮询或中断的方式读取传感器模块的状态，并进行判断。
如果传感器检测到异常情况（如移动、声音等），则触发报警器模块，报警器开始发出声音或者闪烁。
同时，单片机可以通过串口或者无线通信模块将报警信息发送给相关人员或者安保中心，提供更加及时的保护。
除了基本的报警功能外，家庭防盗报警器还可以加入一些额外的功能，如远程控制、定时布防、防电磁干扰等。
远程控制功能可以通过手机APP或者遥控器实现，用户可以随时随地对家庭防盗报警器进行控制，提高用户的使用便利性。
定时布防功能可以在用户外出时自动启动，保障家庭的安全。
防电磁干扰功能可以通过电磁屏蔽技术和合理的线路布局来实现，提高报警器的稳定性和抗干扰能力。
综上所述，基于单片机的家庭防盗报警器是一种简单实用的设计方案，可以有效地保护家庭的安全和财产。
未来，可以进一步优化和扩展这个设计，加入更多功能模块，并结合智能家居技术，实现更加智能化的家庭防盗报警系统。
(完整版)基于单片机的家庭防盗系统的设计毕业论文
毕业论文题目：基于51单片机的家庭防盗系统的设计学院：物理与电子工程学院专业：电子信息工程毕业年限： 2015.06 学生姓名：李保康指导教师：白晓娟摘要随着社会经济的快速发展,科学技术水平的日益提高,特别是生活节奏的加快,人们对防盗设备的需求量大大增加,对偷盗等事故进行监测和报警系统的要求也愈高。
我国的防盗报警系统经历了从无到有、从简单到复杂的发展过程,其智能化程度也越来越高。
目前许多厂家多偏重用于大型仓库、商场、高档写字楼、宾馆等场所大型防盗报警系统的研发,采用集中区域报警控制方式,其系统复杂、成本较高。
而在居民住宅区、机房、办公室等小型防火单位,需要设置一种单一区域联网、廉价实用的防火防盗探测报警器,因此,研制一种结构简单、价格低廉的防火防盗报警器是非常必要的。
本论文研究的是以STC89C52单片机为核心的防盗报警器,不但可以报警,而且还可以布防和直接报警功能,选用热释电红外传感器为检测元件,利用此传感器信息融合技术设计的可用于小型家庭偷盗的报警器。
本论文所设计的运行可靠、操作简单的防盗报警器,具备防偷盗作用。
包括对非法闯入报警。
采用传感器电路检测非法闯入，一旦发现盗贼潜入,传感器电路检测到信号后,送至单片机主机提出申请,待单片机响应后,驱动蜂鸣器报警装置报警。
从硬件和软件两方面介绍了该报警器的主要功能及特点,详细阐述该报警器的工作原理、设计思想及其实现过程,可进行抗干扰设计,使其具有较好的抗干扰能力。
本报警设备成本低、可靠实用、功能形式灵活,一般用在农业生产、仓库和家庭等简洁场所。
经过理论分析及现场运行时的考验,证明此设计方案合理,产品性能可靠,可取代部分昂贵产品。
关键词：单片机；热释电红外传感器；报警电路AbstractWith the rapid development of the socio-economic, scientific and technological level increasing, especially the accelerated pace of life, people demand to fire, theft device greatly increased monitoring and alarm system, theft, fire and other accidents requirements is also higher. Fire burglar alarm system in China has experienced from scratch, from the simple to the complex development process, more and more high degree of intelligence. At present, many manufacturers more emphasis on research and development for large warehouses, shopping malls, office buildings, hotels and other places large fire burglar alarm system, a centralized regional police control mode, the system complexity, high cost. Small fire units in residential areas, room, office, need to set up a single regional networking, cheap and practical fire alarm detection alarm, therefore, developed a simple, inexpensive fire burglar alarm is necessary.This thesis is based on AT89S52 microcontroller as the core ofthe fire burglar alarm, not only the police but also the categoryof alarm information is displayed, the choice of the smoke sensor pyroelectric infrared sensor for the detection of components, theuse of multi-sensor information fusion technology design can be usedfor small-scale agricultural production, such as fire, theft alarm.In this thesis, the design and reliable operation, easy-to-fire burglar alarm with anti-theft, anti-fire. Including fire alarm and illegal intrusion alarm two alarm type. Sensor circuit detects trespassing and fires the event of an accident, the sensor circuit detects the signal sent to the microcontroller host application is made until the microcontroller response, driving sound and light alarm device alarm. Main functions and features of the alarm from both hardware and software, elaborate alarm working principle, design ideas and implementation process, anti-jamming design, ithas a good anti-jamming capability. The alarm device is low cost, reliable, practical, flexible functional form, is generally usedin agricultural production, warehouse and family simple place. After the theoretical analysis and field operation test to provethat this design is reasonable, reliable products can replace someof the expensive products.Key words: Microcontroller; smoke sensor; pyroelectric infrared sensor; alarm circuit;目录1绪论 (1)1.1防盗报警系统的概述 (1)1.2国内外防盗控制系统的历史、现状与发展 (1)1.3研究的目的和意义 (2)1.4设计任务与要求 (3)1.5方案选择论证 (3)2系统设计 (4)2.1系统功能 (4)2.2系统框图 (4)2.3单片机的介绍 (4)2.4传感器的选择 (8)2.4.1热释电传感器的红外辐射与红外探测的原理结构 (9)2.4.2红外测温原理 (9)2.4.3热释红外传感器的结构 (9)2.4.4菲涅尔透镜 (12)2.4.5热释电红外感应模块电气参数 (13)2.4.6热释电红外感应模块功能特点 (13)2.4.7热释电红外感应模块使用说明 (14)2.6LED指示灯的显示 (19)2.7 PT2262/PT2272无线发射接收2.8 数码管显示电路4硬件设计 (31)4.1单片机最小系统电路 (31)4.2热释电红外感应模块电路 (31)4.3报警电路 (32)4.4LED发光二极管显示电路 (33)5软件设计 (36)6结论 (42)参考文献 (43)谢辞 (44)附录 (45)附录一程序源代码 (45)附录二电路图 (55)第一章绪论1.1 防盗报警系统的概述随着社会的不断进步和科学技术、经济的不断发展，人们生活水平得到很大的提高，对私有财产的保护意识在不断的增强，因而对防盗措施提出了新的要求。
基于单片机报警系统设计毕业论文
2.1单片机的选择 (3)2.1.1单片机的特点和组成 (3)2.1.2单片机的引脚及功能 (7)(2) 时钟电路引脚 (8)(3) 控制信号引脚 (8)结论 (29)致谢 (30)参考文献 (31)1、绪论1.1选题背景和意义随着微电子技术与网络技术的飞速发展，人们对于居住环境的安全、方便、舒适提出了越来越高的要求，因此智能化住宅就随之出现，也随着改革开放的深入和市场经济的迅速发展、提高，城市外来流动人口大量增加，带来许多不安定因素，刑事案件特别是入室盗窃、抢劫居高不下，因此家庭智能安全防范系统是智能化小区建设中不可缺少的一项，而以往的做法是安装防盗门、防盗网，但普遍存在有碍美观，不符合防火要求，而且不能有效地防止犯罪分子对住宅的入侵，故利用高科技的电子防盗报警系统也就应运而生。
1.2智能报警系统设计任务本系统采用常用的AT89C52单片机系列作为系统的核心控制部分，是一个利用红外传感器作为信号输入控制部分的多路报警器。
当有不明物体经过某一发射器与接收器中间时，会有控制信号输入单片机，进而输出刺耳的报警声来引起相关人员的注意，同时利用显示器来显示不明物体的地理位置，这样很大程度上减少了搜索时间，从而提高了实效性。
达到了信号接收灵敏度高，显示反映快，报警声音响的效果。
2、硬件选择单片微型计算机简称单片机。
它在一块芯片上集成了中央处理器(CPU),存储器(RAM,ROM),定时器/计时器和各种输入/输出（I/O）接口，（如并行I/O,串行I/O 口和A/D转换器）等。
可见单片机就是一台计算机。
由于单片机原来就是为了实时控制应用而设计的，因此, 又称为微控制器。
单片机的出现，并在各个技术领域中得到如此迅猛的发展，与单片机构成计算机应用系统所形成的下述特点有关：（1）单片机构成的应用系统有较大的可靠性。
这些可靠性的获得除了依靠单片机芯片本身的高可靠性以及应用系统有较少的联接外，还可以方便地采用软件、硬件冗余技术。
基于单片机的住宅防盗防火报警系统设计毕业论文
基于单片机的住宅防盗防火报警系统设计毕业论文（标题）基于单片机的住宅防盗防火报警系统设计（摘要）本文设计了一种基于单片机的住宅防盗防火报警系统。
该系统通过多个传感器实时监测住宅的状态，一旦检测到入侵或火灾等危险情况，系统将立即发出警报，并通过手机APP提醒用户。
同时，用户还可以通过手机APP实时监控住宅状态，做到远程控制和实时反馈。
实验证明，该防盗防火报警系统具有高可靠性和实用性。
（引言）在日常生活中，住宅的安全问题一直是人们关注的焦点。
随着科技的发展，住宅安全设备也不断更新。
本文旨在设计一种基于单片机的住宅防盗防火报警系统，以提高住宅的安全性和便利性。
（1.研究背景）住宅防盗防火报警系统是一种应用广泛的安全设备。
它可以通过实时监测住宅的状态，及时发现潜在的危险情况，并采取相应的措施。
目前市面上的防盗防火报警系统存在着一些问题，如价格昂贵、易被干扰、操作复杂等。
因此，设计一种基于单片机的住宅防盗防火报警系统具有重要意义。
（2.系统架构）本文设计的住宅防盗防火报警系统主要包括传感器模块、控制模块和通信模块。
传感器模块用于感知住宅内的环境状态，如烟雾、温度、门窗等。
控制模块负责采集传感器数据并进行处理，当检测到异常情况时触发报警装置。
通信模块用于与用户的手机APP进行远程交互。
（3.系统实现）为实现住宅防盗防火报警系统，首先需要选择合适的传感器。
常用的传感器包括烟雾传感器、温度传感器和门窗传感器。
这些传感器将通过模拟信号输入到单片机的模拟输入引脚，并在程序中进行数据处理。
当住宅内出现异常情况时，系统将触发蜂鸣器、灯光等报警装置。
同时，系统还会通过通信模块将信息发送到用户的手机APP上。
（4.系统测试）为了验证住宅防盗防火报警系统的可靠性和实用性，本文进行了实际测试。
测试结果显示，该系统能够准确地监测住宅的状态并及时报警。
同时，用户也能通过手机APP实时监控住宅状态，做到远程控制和实时反馈。
（5.总结）本文设计了一种基于单片机的住宅防盗防火报警系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本科毕业设计（论文）基于单片机的智能防盗报警器的实现学院名称：电气信息工程学院专业：通信工程班级：11 通信学号：11313110姓名：胡海洋指导教师姓名：诸一琦指导教师职称：讲师二〇一五年六月基于单片机的智能防盗报警器摘要：基于单片机控制的红外报警器以STC15F104E单片机和AT89S51单片机为核心，实现的原理是热释电红外传感器如果感应到入侵者的红外热辐射，就将其转换成电压信号，经电路放大、然后输出。
检测器是利用红外人体检测探头检测预先设定好的范围内的情况，一旦有危险便向单片机发出信号，再经单片机处理，然后数码管显示出信号发出的具体范围并同时控制蜂鸣器发出警告声音。
用红外线收发管进行检测，安装隐蔽，不易被发现；探测信号采用脉冲信号，节能且抗干扰。
系统可以探测到一定范围内的人的闯入, 可以应用在安防范围比较确定的情况下。
采用这种方法设计的防盗报警器具有误报率较低、安装和配置容易、成本低、能量消耗少、使用方便、成本廉价和探测效果好的优点，有着广阔的市场前景。
关键词：STC15F104E;AT89S51；红外传感器；数据采集；无线通信Based on single chip microcomputerintelligent burglar alarmAbstract: Based on the infrared alarm controlled by single chip microcomputer A T89S51 microcontroller and STC15F104E as the core, realize the principle of the pyroelectric infrared sensor of infrared radiation which can sense the Infrared radiation of intruder and convert it into a super low frequency signal, amplified by the circuit and output. Detector is using infrared detection probe for detecting a prespecified range. Once having the risk, it will send a signal to the microcontroller, and be processed by the computer ,then digital tube shows the signal issued by the specific scope and at the same time control buzzer warning sound. The detection of the infrared transmitting and receiving tube is concealed and difficult to be found; the detection signal adopts pulse signal, energy saving and anti jamming. The system can detect the intrusion of people within a certain range, and can be used in the case of the security scope of the comparison. T he alarm system which use this method to design has advantages such as lower false alarm rate, easy installation and configuration, low cost, less energy consumption, convenient use, low cost detection and good effect, and has broad market prospects.Keywords:STC15F104E; AT89S51; infrared sensor; data acquisition; Wireless communication目录第1章. 绪论 (1)设计的主要背景和意义 (1)设计内容 (1)1.3章节安排 (2)第2章课题分析与方案论证 (3) (3) (3) (3)2.2 总体设计方案 (3)2.3 红外检测模块方案选择 (4)2.3.1 方案设计比较 (5)2.4 复位模块方案选择 (6)2.4.1 方案比较 (7)2.5 无线通信模块方案选择 (7)2.5.1 方案比较 (8)2.6 LCD液晶显示模块方案选择 (8)2.6.1 方案比较 (9)2.7 本章小结 (10)第3章硬件电路的设计 (11)3.1防盗报警器的硬件组成 (11)3.2防盗报警器的硬件设计 (11)3电源设计 (11)3红外检测模块电路设计 (12)3.2.3 报警模块电路设计 (13)3.2.4 复位电路设计 (14)3.2.5 晶振电路设计 (15) (16)3.2.7 LCD显示电路设计 (17)3.3本章小结 (18)第4章软件的设计 (19)4.1红外采集模块 (20)4.1.1总程序设计 (20)4.2采集模块设计流程 (20)采集模块主程序流程 (21)红外接收模块设计流程 (21) (22)4.4 Keil 软件运行程序图 (23)系统分析与调试设计流程 (24)本章小结 (25)第5章测试结果与分析 (26)5.1 硬件部分 (28)5.1.1 仪器测试 (28)5.1.2 测试方法 (28)5.1.3 结果分析 (28)5.2 软件部分 (29)5.2.1 仪器测试 (29)5.2.2 测试方法 (29)5.2.3 结果分析 (30)系统结果与分析 (30)本章小结 (30)第6章总结 (30)参考文献 (31)致谢 (32)附录1 发射模块原理图 (33)附录2 接受模块原理图 (34)附录2 源程序 (35)第1章.绪论1.1 设计的主要背景和意义随着科学技术不断进步和社会经济的不断发展，人们生活水平得到了很大的提高，对私有财产的保护意识也在不断的增强，因而对防盗措施也有了一定的要求。
此设计就是为了满足现代住宅防盗的需要而设计的一款家庭式电子防盗报警器。
目前市面上装备主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等各种报警器，但是压力触发式防盗报警器压力到一定程度才能触发，局限性很大，由于压力板式安装在垫子内，当主机停止工作，很容易失报和误报，其可靠性低；开关式电子防盗报警器一般只有一个定点，有效范围小，而且各种开关也易坏，失报和误报率也高，不可靠；遮光式触发防盗报警器在受到太阳光照射时就会引起误报，同时若遮住了光也会引起误报，所以这种报警器的可靠性也不高；因此，本系统采用了热释电红外传感器，它的制作简单、成本低，安装比较方便，而且防盗性能比较稳定，抗干扰能力强、灵敏度高、安全可靠。
这种防盗器安装隐蔽，不易被盗贼发现。
同时它的信号经过单片机系统处理后方便和ＰＣ机通信，便于多用户统一管理。
1.2 设计智能防盗报警器的内容本智能防盗报警器以AT89S51单片机开发平台为基础，利用热释红外传感器、无线通信等技术，设计出一个能够以非接触方式探测出人体发出的红外辐射达到智能报警的红外线智能防盗报警器。
平时传感器输出低电平，当有人在探测范围内移动时输出变为高电平，此高电平输入单片机，作为单片机的外部触发信号处理，经单片机内部软件编程处理后，单片机输出控制信号使蜂鸣器发出报警声音，同时将报警信号通过无线通信模块告知主人。
1.3 章节安排本文共分为六章，第一章绪论主要介绍防盗报警器的背景和意义，以及该报警器的设计内容。
第二章主要介绍了该课题具体模块的论证方案，以及实现这些模块的具体方法。
第三章主要讲述了硬件电路的设计，具体包括防盗报警器的组成和具体电路的实现。
第四章主要写软件的实现，给出了相应的流程图和分析，主要分析了红外采集模块和接收模块的设计流程。
第五章主要给出了该报警器硬件测试和软件测试的结果与分析。
第六章是做该报警器的一些收获和感受，最后包括参考文献，致谢，以及附录。
第2.1.1 设计任务本红外线防盗系统以A T89S51单片机和STC15F104E单片机开发平台为基础，利用外接热释电红外传感器，驱动电路等技术，设计出一个具有能够以非接触方式探测出人体发出的红外辐射达到红外线智能防盗报警的功能。
当有人在探测区范围内移动时能够以非接触方式探测出人体发出的红外辐射，将此信号输入单片机，经单片机内部软件编程处理后，单片机输出控制信号，驱动声光报警电路开始报警。
然后由报警电路把信号传送到无线通信模块使主人感应到家里有人进入，达到设计的目的。
1. 实现室内环境的实时监测；2. 当监测范围内有人进入时报警并通知主人；3. 报警器制作工艺良好，工作稳定可靠。
2.2 总体设计方案从设计的要求来分析该设计须包含如下结构：单片机、红外检测模块、报警模块、复位模块、最小系统模块、中断模块和无线通信模块，总体设计框图如2-1所示。
图2-1 总体设计框图处理器采用STC15F104E单片机，在监测点上安装的红外探头把人体辐射的红外线转换成电信号，经过单片机处理送至AT89S51单片机。
通过单片机内部处理和软件查询、识别判决实时发送出入侵时处于报警状态控制信号，驱动电路把此信号放大接着启动声光报警器实行报警。
当警情消除后复位电路使系统复位。
红外检测模块方案选择方案一：主动红外探测器是一种红外线光束遮挡型报警器，发射机中的红外发光二极管在电源的激发下，发出一束经过调制的红外光束，经过光学系统的作用变成平行光发射出去。
此光束被接收机接收，由接收机中的红外光电传感器把光信号转换成电信号，经过电路处理后传给报警控制器。
红外光在人眼看不见的光谱范围，有人入侵该警戒线时红外光束被遮挡，接收端输出的电信号的强度会因此产生变化，经放大和适当处理，控制器发出的报警信号。
方案二：被动式红外检测器是热释电红外线(PIR)传感器，它是一种能检测人体发出的红外线并将其转化为电信号而输出的传感器，它能以非接触形式检测出人体辐射的红外线能量的变化，并将其转换成电压信号输出。
将这个电压信号加以放大，便可驱动各种控制电路。
热释电红外线传感器主要是由一种高热电系数制成的探测元件，在每个探测器内装入一个或两个探测元件，并将两个探测元件以反极性串联，以抑制由于自身温度升高而产生的干扰。
