rw4-10型熔断器的析与判断
供电实验报告

一、实验目的熟悉高低压电器、高低压成套配电装置的结构、功能, 了解其技术特性。
二、实验主要仪器与设备各种高低压电器设备、高低压成套配电装置。
三、实验原理(一)高压熔断器熔断器是常用的一种简单的保护电器。
当通过它的电流超过规定值并经过一定的时间后熔体熔化, 从而切断电流, 对线路及设备进行短路保护或过负荷保护。
1. 户内高压熔断器①RN1和RN2型高压管式熔断器。
RNl 及RN2型熔断器结构如图1-1所示, 主要由熔管、触座、动作指示器、绝缘子、石英砂填料和底座组成。
图1-1 RNl 及RN2型熔断器结构图 短路电流通过时, 并联铜丝熔断产生电弧, 电弧在充满石英砂填料的熔管内燃烧, 灭弧过程中利用了粗弧分细、长弧切短、狭沟灭弧和冷却灭弧等灭弧方法。
②XRNT 、XRNP 型高压限流熔断器。
XRNT 、XRNP 型高压限流熔断器结构如图1-2所示。
(a )外形图 (b )剖面图图1-2 高压限流熔断器的结构图(b )熔管剖面图(a )外形图熔断器本体主要由瓷质熔管、丝状或片状熔体、高纯度石英砂、瓷芯柱、撞击器等组成。
熔断器依靠石英砂对电弧的吸热和游离气体向石英砂间隙扩散的作用进行灭弧, 同时可利用冶金效应形成串联电弧, 将长弧切短加速灭弧。
熔丝熔断时, 撞击器迅速弹出, 驱动连锁电器(常用负荷开关)的脱扣器而使开关跳闸或并发出熔断信号。
2、户外高压跌开式熔断器如图1-3所示为RW4-10(G)型跌落式熔断器结构。
熔断器熔管外层为酚醛纸管或环氧玻璃布管, 内套纤维质消弧管, 其灭弧原理为: 短路电流使熔体熔断, 形成电弧, 电弧灼烧消弧管内壁, 产气纵吹电弧而熄灭。
如图1-4所示为RW10-10F跌开式熔断器。
在一般跌开式熔断器的上静触头上加装了一个简单的灭弧室, 因而可以带负荷操作, 相当于负荷开关。
图1-3RW4-10(G) 型跌落式熔断器图1-4 RW10-10负荷型跌开式熔断器(二)高压隔离开关高压隔离开关是一种没有灭弧装置的开关电器, 其功能主要是隔离高压电源, 以保证对其他电气设备检修工作的安全。

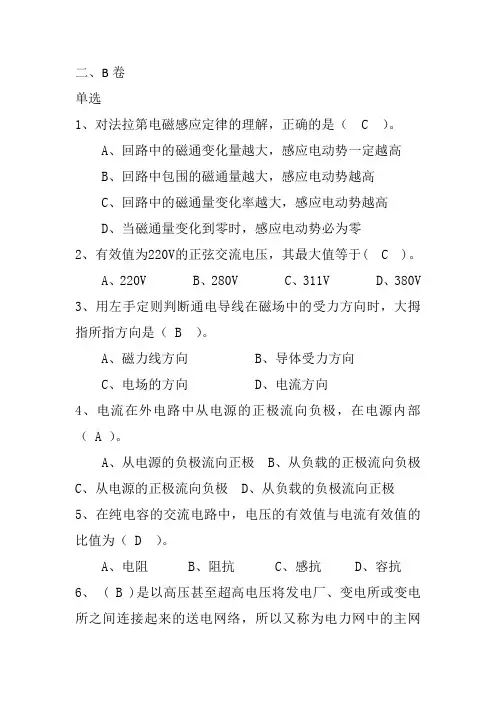

高压电工考试真题及答案2

二、B卷单选1、对法拉第电磁感应定律的理解,正确的是( C )。
A、回路中的磁通变化量越大,感应电动势一定越高B、回路中包围的磁通量越大,感应电动势越高C、回路中的磁通量变化率越大,感应电动势越高D、当磁通量变化到零时,感应电动势必为零2、有效值为220V的正弦交流电压,其最大值等于( C )。
A、220VB、280VC、311VD、380V3、用左手定则判断通电导线在磁场中的受力方向时,大拇指所指方向是( B )。
A、磁力线方向B、导体受力方向C、电场的方向D、电流方向4、电流在外电路中从电源的正极流向负极,在电源内部( A )。
A、从电源的负极流向正极B、从负载的正极流向负极C、从电源的正极流向负极D、从负载的负极流向正极5、在纯电容的交流电路中,电压的有效值与电流有效值的比值为( D )。
A、电阻B、阻抗C、感抗D、容抗6、 ( B )是以高压甚至超高电压将发电厂、变电所或变电所之间连接起来的送电网络,所以又称为电力网中的主网架。
A、发电网B、输电网C、配电网D、电力网7、供电电压允许偏差规定,35kV及以上电压供电的,电压正、负偏差绝对值之和不超过额定电压( C )。
A、6%B、8%C、10%D、12%8、一般电力网通常由输电、变电、( B )三个部分组成。
A、发电B、配电C、用电D、强电9、一般气体绝缘变压器采用( A )散热器进行自然风冷却。
A、片式B、管式C、面式D、立式10、变压器铁芯的结构一般分为( C )和壳式两类。
A、圆式B、角式C、心式D、球式11、用于继电保护设备的保护级电流互感器,应考虑暂态条件下的综合误差,一般选用( C )。
A、P级或A级B、P级或B级C、P级或TP级D、B级或TP级12、( B ),多用于8000kVA及以上的变压器,其箱沿设在下部,上节箱身做成钟罩形,故又称钟罩式油箱。
A、吊器身式油箱B、吊箱壳式油箱C、吊整体式油箱D、吊分体式油箱13、对于( C )的变压器,则应安装冷却风扇,以增强冷却效果。
高压电工理论机考试题

第一套题一单项选择题1.负载接成星形时, 线电流等于相电流的()倍。
A. B. C.1 D.1/2、关于磁场强度和磁感应强度, 错误的说法是()。
A、磁感应强度和磁场强度都是表征磁场强弱和方向的物理量, 是一个矢量B.磁场强度及磁介质性质有关C.磁感应强度的单位是特斯拉D.磁感应强度及磁介质性质有关3、在R、L、C串联的交流电路中, 当 XC=XL时, 电路呈()。
A.纯电阻性质 B、感抗性质C.容抗性质D.阻抗性质4、已知在三个电阻串联的电路中, 各电阻的阻值分别为6Ω、8Ω和19Ω, 则电路的总电阻等于()Ω。
A.11B.14C.27D.335、用右手螺旋定则判定长直载流导线的磁场时, 右手握住导线, 伸直拇指, 大拇指指向电流的方向, 则四指环绕的方向为()。
A.电磁力的方向 B、磁场的方向C.电场的方向D.电场力的方向6、()是用来接通和分断小容量的配电线路和负荷, 它只有简单的灭弧装置。
A.高压断路器 B、隔离开关C.熔断器D.负荷开关7、在一类负荷的供电要求中, 允许中断供电时间在()小时以上的供电系统,可选用快速自启动的发电机组。
A.12B.13C.14D.158、变、配电所主要由主变压器、配电装置及测量、()等部分构成, 是电网的重要组成部分和电能传输的重要环节。
A.输电线路 B、配电线路C.控制系统D.发电厂9、 ( )内装有用氯化钙或氯化钴浸渍过的硅胶, 它能吸收空气中的水份。
A.冷却装置 B、吸湿器C.安全气道 D、储油柜10、变压器的允许温度主要决定于绕组的( )。
A.匝数B.长度C.厚度D.绝缘材料11、变压器一、二次侧绕组因匝数不同将导致一、二次侧绕组的电压高低不等, 匝数多的一边电压( )。
A.高B.低C.可能高也可能低D.不变12、额定容量是指:在变压器铭牌所规定的额定状态下, 变压器二次侧的输出能力( )。
A.kVAB.kVC.kAD.kVAR13、吊器身式油箱,多用于( )及以下的变压器, 其箱沿设在顶部, 箱盖是平的, 由于变压器容量小, 所以重量轻, 检修时易将器身吊起。
高压熔断器rw4参数

高压熔断器RW4参数1. 引言高压熔断器是一种用于保护电力系统设备免受过电流和短路故障的关键设备。
RW4型高压熔断器是一种常见的型号,具有多种参数和特性,本文将对其参数进行全面详细、完整且深入的介绍。
2. 参数列表以下是RW4型高压熔断器的主要参数列表:•额定电压(Rated voltage):XXX kV•额定电流(Rated current):XXX A•短路切断能力(Short-circuit breaking capacity):XXX kA•开断时间(Breaking time):XXX ms•额定频率(Rated frequency):XXX Hz•额定绝缘水平(Rated insulation level):XXX kV3. 参数解析3.1 额定电压(Rated voltage)额定电压是指高压熔断器能够安全运行和正常工作的标准电压。
通常以kV为单位表示。
对于RW4型高压熔断器,其额定电压为XXX kV。
3.2 额定电流(Rated current)额定电流是指高压熔断器能够正常承载的最大电流值。
通常以A为单位表示。
RW4型高压熔断器的额定电流为XXX A。
3.3 短路切断能力(Short-circuit breaking capacity)短路切断能力是指高压熔断器在发生短路时能够切断电流的最大能力。
通常以kA 为单位表示。
RW4型高压熔断器的短路切断能力为XXX kA。
3.4 开断时间(Breaking time)开断时间是指高压熔断器从接收到触发信号到完全切断电流所需的时间。
通常以ms为单位表示。
RW4型高压熔断器的开断时间为XXX ms。
3.5 额定频率(Rated frequency)额定频率是指高压熔断器设计和适用的电力系统的标准频率。
通常以Hz为单位表示。
RW4型高压熔断器适用于XXX Hz的电力系统。
3.6 额定绝缘水平(Rated insulation level)额定绝缘水平是指高压熔断器在额定条件下所需承受的最大绝缘电压。
高压进网电工理论习题集高压电器与成套设备题库

高压电器与成套设备一、单选题二、判断题(F为错误、T为正确)三、多选题四、案例分析一、单选题1.触头间的( A )是指触头间电弧暂时熄灭后外电路施加在触头间的电压。
103A、恢复电压B、额定工作电压C、介质击穿电压D、平均电压2.电路中负荷为电感性负载时,一般情况下触头间恢复电压(A)电源电压。
P103A、大于B、小于C、等于D、大于等于3.高压断路器具有断合正常负荷电流和切断(C)的功能,具有完善的灭弧装置。
P104A、开路电流B、瞬时电流C、短路电流D、励磁电流4.断路器的额定电流是指在规定环境温度下,断路器长期允许通过的( C )。
A、最小工作电流B、短路电流C、最大工作电流D、平均工作电流5.多油断路器中的绝缘油除作为灭弧介质外,还作为断路器断开后触头间及带电部分与接地外壳间的(B)。
P104A、辅助绝缘B、主绝缘C、密封D、冷却作用6.真空断路器具有(A)的优点。
P106A、维护工作量少B、无截断过电压C、不会产生电弧重燃D、体积大7.SN4-10/600断路器的额定电压是( C )。
A、4kVB、600kVC、10kVD、20kV8.SN4-10/600型断路器的额定电流是(C)。
P106A、400AB、1000AC、600AD、10kA9.SN4-10是(C)断路器。
P106A、户外真空B、户内真空C、户内少油D、户内SF610.SN2-10断路器为( B )。
A、真空断路器B、少油断路器C、SF6断路器D、多油断路器11.10kV真空断路器动静触头之间的断开距离一般为(B)。
P108A、5~10mmB、10~15mmC、20~30mmD、30~35mm12.10kV电压等级的真空断路器种类复杂,它们的不同点之一是( A )不同。
A、外形尺寸和布置方式B、额定电压C、灭弧原理D、额定功率13.真空灭弧室的导向套能防止导电回路的(C)到波纹管上,从而影响真空灭弧室的寿命。
P109A、电压B、外部气压C、电流分流D、内部气压14.大电流真空灭弧室一般采用( B )触头。
RW型高压熔断器要点

跌落式熔断器是配电线路分支线和配电变压器最常见的一种短路保护开关。
它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于配电线路和配电变压器一次
侧作为保护和进行设备投、切操作之用。
安装在配电线路分支上,可缩小停电范围。
因
其有一个明显的断开点,具有了隔离开关的功能。
带拉负荷的跌落式熔断器,还配有弹
性辅助触头和灭弧罩,用以分合额定负荷电流。
PRW-12kV型跌落式熔断器
型号额定电压(KV) 额定电流(A) 开断电流(kA) 冲击电压(BIL) 工频耐压(KV) PRW-12/100A 12 100 6.3 110 42
PRW-12/200A 12 200 12.5 110 42
PRWG1-10kV系列跌落式熔断器
型号额定电压(KV) 额定电流(A) 开断电流(kA) 冲击电压(BIL) 工频耐压(KV) PRWG1-10F/100 10 100 6.3 110 42 PRWG1-10F/200 10 200 12.5 110 42。
高压熔断器rw4参数

高压熔断器rw4参数
高压熔断器RW4是一种用于高压电力系统中的保护设备,主要用
于保护电路免受过电流和短路的损害。
它是一种可重置的电气保护装置,可以根据电路负载情况进行自动触发,并在故障排除后自动重置。
高压熔断器RW4的参数包括额定电流、额定电压和中断能力。
首先,额定电流是指高压熔断器RW4能够正常运行的最大电流值。
通常,高压熔断器根据其额定电流的不同而分为多个型号,如10A、
20A、50A等。
用户在选择熔断器时应根据电路负载情况和设备的额定
电流要求进行选择。
其次,额定电压是指高压熔断器RW4能够正常工作的最大电压值。
常见的额定电压包括220V、380V、690V等。
不同的电压等级对应着不
同的电力系统,例如低压、中压和高压系统。
用户在选择高压熔断器
时需要匹配电力系统的额定电压。
最后,中断能力是指高压熔断器RW4能够承受和中断的故障电流值。
它是熔断器的重要参数之一,关系到其对电路故障的保护能力。
较高的中断能力能够保证高压熔断器在故障发生时能够及时中断电路,
防止故障进一步扩大。
中断能力的单位通常为千安(kA),如10kA、20kA等。
此外,高压熔断器RW4还具有一些附加参数,包括熔断器的耐热温度、接线方式、外壳材料等。
这些附加参数可以根据用户需求进行选择,以满足不同的工况条件和环境要求。
总之,高压熔断器RW4是一种可重置的电气保护装置,具有额定电流、额定电压和中断能力等重要参数。
选用合适的高压熔断器RW4可以有效保护电路免受过电流和短路的损害,确保电力系统的安全稳定运行。
电工进网作业许可培训考试题及答案(第四套)

电工进网作业许可培训考试题(第四套)一、单项选择题(每题的备选项中,只有一项最符合题意;每题1分,不选或错选为0分;总计40分)1、判定通电直导线周围磁场的方向,通常采用( )进行判定。
A、左手螺旋定则B、安培环路定理C、右手螺旋定则D、楞次定律2、规定在磁体外部,磁力线的方向是()。
A、由S极到达N极B、由N极到达S极C、由N极出发到无穷远处D、由S极出发到无穷远处3、在降压变电所内,为了限制中压和低压配电装置中的短路电流,可采用变压器低压侧( )方式。
A、分列运行B、并列运行C、分列和并列运行D、分列或并列运行4、为了提高供电可靠性、经济性,合理利用动力资源,充分发挥水力发电厂作用,以及减少总装机容量和备用容量,现在都是将各种类型的发电厂、变电所通过( )连接成一个系统。
A、用电线路B、输配电线路C、发电线路D、配电线路5、直流()称为特高压直流输电。
A、±600kVB、±700kVC、±800kVD、±900kV6、在负荷不变的情况下,配电系统电压等级由10kV升至20kV,功率损耗降低至原来的()。
A、10%B、15%C、20%D、25%7、为了保证频率偏差不超过规定值,必须维持电力系统的()平衡,采取相应的调频措施。
A、有功功率B、无功功率C、电流D、电压8、电网谐波的产生,主要在于电力系统中存在各种( )元件。
A、电感元件B、电容元件C、非线性元件D、三相参数不对称9、在某一个时段内,电压急剧变化而偏离()的现象,称为电压波动。
A、最大值B、最小值C、瞬时值D、额定值10、电能质量包括( )、频率和波形的质量。
A、电流B、电压C、电阻D、功率11、()的作用是将高压系统中的电流或低压系统中的大电流转变为标准的小电流,供测量、保护、监控用。
A、高压断路器B、隔离开关C、电压互感器D、电流互感器12、过补偿方式可避免()的产生,因此得到广泛采用。
A、谐振过电流B、谐振过电压C、大气过电压D、操作过电压13、在变压器内部发生故障(如绝缘击穿、相间短路、匝间短路、铁芯事故等)产生( )时,接通信号或跳闸回路,进行报警或跳闸,以保护变压器。
高压熔断器rw4参数

高压熔断器rw4参数简介高压熔断器rw4是一种常用于电力系统中的保护设备,用于保护电力系统中的电气设备免受过电流的损害。
本文将详细讨论高压熔断器rw4的参数及其在电力系统中的作用。
参数说明高压熔断器rw4的参数可以根据实际需求进行配置,以下是常见的几个参数:1. 额定电压高压熔断器rw4的额定电压是指能够正常工作的最高电压值。
根据不同的电力系统需求,高压熔断器rw4通常具有多个额定电压可供选择。
2. 额定电流高压熔断器rw4的额定电流是指能够正常工作的最高电流值。
根据电力系统中的负荷情况,高压熔断器rw4的额定电流需与负荷电流匹配,以确保在电力系统过载时能够发挥保护作用。
3. 熔断能力高压熔断器rw4的熔断能力是指其能够承受的最大故障电流。
在电力系统中,可能会出现过电流或短路等故障情况,高压熔断器rw4需要有足够的熔断能力来切断故障电流,以避免设备的损坏或人员的伤亡。
4. 动作特性高压熔断器rw4的动作特性是指其在故障情况下的动作时间和动作电流。
根据不同的应用需求,高压熔断器rw4通常具有不同的动作特性,如快速动作、中速动作或延时动作等。
5. 环境条件高压熔断器rw4在使用过程中需要满足一定的环境条件,如温度、湿度、海拔高度等。
这些环境条件会影响高压熔断器rw4的性能和可靠性,因此在选择和安装高压熔断器rw4时需要考虑这些因素。
作用与应用高压熔断器rw4在电力系统中起着重要的保护作用,以下是其主要的作用和应用:1. 过载保护当电力系统中的负荷电流超过高压熔断器rw4的额定电流时,高压熔断器rw4会快速动作,切断电路,保护负荷设备免受过电流的损害。
这能有效防止电力设备的损坏和火灾的发生。
2. 短路保护在电力系统中,可能会发生短路故障,导致电路中的电流迅速增加到非正常水平。
高压熔断器rw4能够迅速响应并切断电路,阻止故障电流的继续流动,保护电力设备和人员的安全。
3. 故障指示高压熔断器rw4通常配备有故障指示器,能够迅速指示故障发生的位置,提高维修效率,减少系统停电时间。
2020年电工进网作业许可证(高压)资格考试全真模拟试题及答案(八)

2020年电工进网作业许可证(高压)资格考试全真模拟试题及答案(八)一、单选题:(每题的备选项中,只有一项最符合题意;每题1分,不选或错选为0分;总计40分)1、最大值为311V的正弦交流电压,其有效值等于(B)。
P19A、200VB、220VC、300VD、311V1倍即:0.707倍。
所以311×0.707=220V)(有效值是最大值的22、判断导体内的感应电动势的方向时,应使用(B)。
P14A、左手定则B、右手定则C、顺时针定则D、逆时针定则(判断导体在磁场中受力的方向用左手定则;导体上感应电动势方向用右手定则;磁场方向用右手螺旋定则)3、当电路发生短路或过负荷时,(D)能自动切断故障电路,从而使电器设备得到保护。
P48A、高压断路器B、隔离开关C、电压互感器D、熔断器4、频率是电能质量的重要指标之一,我国电力采用交流(B)Hz频率,俗称“工频”。
P57A、49B、50C、51D、525、非晶态合金铁芯的变压器就是用(A)的非晶态合金制作变压器铁芯。
P90A、高导磁率B、低导磁率C、高铁损耗D、高铜损耗6、对于同心式绕组变压器,为了便于(B),通常将低压绕组靠近铁芯柱。
P70A、绕组和外壳绝缘B、绕组和铁芯绝缘C、铁芯和外壳绝缘D、铁芯和套管绝缘7、变压器油的作用是(D)。
P86A、导电和冷却B、绝缘和升温C、导电和升温D、绝缘和冷却8、电流互感器的变流比为一次绕组的额定电流与二次绕组(C)之比。
P98A、最大电流B、最小电流C、额定电流D、负荷电流9、变压器的硅钢片一般有(C)两种。
P69A、长轧和短轧B、粗轧和细轧C、热轧和冷轧D、大轧和小轧10、吊箱壳式油箱,多用于(D)及以上的变压器,其箱沿设在下部,上节箱身做成钟罩形,故又称钟罩式油箱。
P70A、5000KvaB、6300kVAC、4000kVAD、8000kVA11、对于油浸式变压器顶层油温升限值,油正常运行的最高温度为95℃,最高气温为(B),所以顶层油温升限值为55℃。
建筑工程-电工-电工进网作业许可(高压类)-高压电器及成套配电装置-综合强化练习二

建筑工程-电工-电工进网作业许可(高压类)-高压电器及成套配电装置-综合强化练习二[单选题]1.KYN28-10型高压开关柜在操纵断路器小车移动,摇把顺时针方向转动时,小车()移动。
A.向后B.向前C(江南博哥).向上D.向下正确答案:B[单选题]2.JCZR2-10JY/D50型交流高压接触器采用的自保持方式一般为()。
A.机械自保持B.电磁自保持C.磁力自保持D.液压自保持正确答案:A[单选题]3.实际环境温度高于规定环境温度,断路器的长期工作电流应()额定电流。
A.等于B.小于C.大于正确答案:B[单选题]4.XGN-10型开关柜电缆室留有较大空间,电缆头距地面(),便于电缆头的制作、安装和监测。
A.400mmB.800mmC.1000mmD.1200mm正确答案:B[单选题]5.FZN12-40.5型开关柜使用的长寿命真空断路器可开合()次免维护。
A.1万B.2万C.3万D.4万正确答案:B[单选题]6.RW4-10型熔断器在熔丝熔断时,电弧使()产生大量气体。
A.玻璃钢熔断器管B.熔丝材料C.消弧管D.储气管正确答案:C[单选题]7.触头间恢复电压的大小与触头间的()等因素有关。
A.电弧长度B.电源电压C.电弧电流大小正确答案:B[单选题]8.当电路发生短路或过负荷时,()能自动切断故障电路,从而使电器设备得到保护。
A.高压断路器B.隔离开关C.电压互感器D.熔断器正确答案:D[单选题]9.GW5-35系列隔离开关的两个棒式支柱绝缘子轴线之间的夹角为()。
A.4°B.50°C.60°正确答案:B[单选题]10.FN3-10R/400是10kV()的型号。
A.隔离开关B.断路器C.负荷开关正确答案:C[单选题]11.跌落式高压熔断器是()熔断器。
A.喷射式B.有填料C.保护电压互感器的专用正确答案:A[单选题]12.某10kV配电所拟采用环网柜供电,若其10kV负荷电流为80A,10kV母线三相短路电流为600A,并有20A穿越电流经过其高压母线,则按()选择其高压母线截面。
33.进网电工专业知识题库

33.进网电工专业知识题库(一)判断题1.禁止合闸,有人工作!”标示牌挂在已停电的断路器和隔离开关上的操作把手上,防止运行人员误合断路器和隔离开关。
()2.0.5级的电流互感器是指在额定工况下,电流互感器的传递误差不大于5%。
()3.0.5级电压互感器一般用于电能表计量电能。
()4.1.3.3P.4P级电压互感器一般用于保护。
()5.10~35kV单回架空线路的导线,一般采用垂直排列。
()6.10kV及以下变压器可补入不同牌号的油,但应作混油的耐压试验。
()7.10kV及以下三相供电的,电压允许偏差为额定电压的为±10%。
()8.10kV同杆架设的双回线路横担间的垂直距离,不应小于0.8m。
()9.10kV线路与低压线路同杆架设时横担间的垂直距离,不应小于1.2m。
()10.110kV及以下线路保护测控装置,开关跳.合闸压力低为瞬时报警信号。
()11.110kV及以下线路保护测控装置不能对装置硬压板的状态进行远方查看。
()12.110kV及以下线路保护测控装置的线路电压报警为:当重合闸方式为检无压或不检时,并且线路有流而无压,瞬时报线路电压异常。
()13.1焦耳表示1安培电流通过1欧姆电阻在1秒之内产生全部热量时所消耗的电能。
()14.1秒内通过导体横截面的电量称为电流强度,以字母I表示。
()15.3~10kV变电所每组母线和架空进线上都必须装设阀型避雷器。
()16.35kV及以上变压器应补入相同牌号的油,应作油耐压试验。
()17.35kV及以上电压供电的,电压正.负偏差绝对值之和不超过额定电压5%。
()18.35kV架空线路导线或地线各相间的弧垂宜一致,各相间弧垂的相对误差,不应超过200mm。
()19.35kV架空线路紧线弧垂误差不应超过设计弧垂的+5%.-2.5%,且正误差最大值不应超过500mm。
()20.500kV电力线路一般沿全线装设单避雷线。
()21.BFN1系列负荷开关钟形绝缘罩下部的安全挡板对隔绝带电部分没有作用。
RW4型、RW10型户外高压跌开式熔断器

RW4型、RW10型户外高压跌开式熔断器跌开式熔断器又称跌路式熔断器,广泛用于环境正常的宰外场所,它既可作6—10Lv线路和设备的短路保护,又可在一定条件下,直接用高压绝缘钓棒来操作熔管的分合,起高压隔离开关的作用。
—般的跌开式熔断器只能无负荷操作,或通断小容量的空载变乐器和空载线路等。
图4—2是RW4—l0(G)型跌好式熔断器的基本结构。
正常运行时,其熔管上端的动触头借熔姓张力拉紧厉,利用绝缘钩棒将此动触头报人卜静触头内锁紧,向时F动触头与厂静触头也相互压紧,从而使电路接通。
当线路上发生短路时,短路电流使熔丝熔断,形成电弧。
熔管(消弧管)内壁出于电弧烧灼而分解出大量气体,使管内压力剧增,并沿管道形成强烈的气流纵向吹弧,TI代理商使屯弧迅速熄灭。
熔管的F动触头阑熔丝熔断后火去张力航下翻,使锁紧机构释放熔管,在触头弹力及熔管自至的作用下.回转跌开,造成明显可见的断开间隙。
RW10—10(F)型跌开式熔断器是在一般跌开式熔断器的上静触头上面加装一个简单的灭弧室,因而能够带负荷操作o这种负荷型跌开式熔断器既能实现短路保护,又能锵负荷操作。
跌开式熔断器依靠电弧燃烧使产气消弧管分解产生的气体来熄灭电弧,即使是负荷型跌开式熔断器加装有简单的灭弧室,其灭弧能力都不强,灭弧速度不快,不能在短路电流达到冲击位之前熄灭电弧,因此,它届“非限流式“熔断器。
高压隔离开关高压隔离开关的功能主要是隔离高压电源,以保证其他设备和线路的安全检修。
因此,其断升后有明显可见的断开间隙,而且断开间隙的绝缘及相间绝缘都是足够可靠的,能充分保障人身和设备的安全。
但是隔离开义没有专门的灭弧装置,因此,它不允许带负荷操作。
然而可用来通断一定的小电流,如励磁电流(空载电流)不超过2A的空载变压器,电容电流不超过5A的空载线路以及电压互感器和避雷器电路等。
高乐隔离开关按安装地点分户内式和户外式两大类。
图4—3是GN8—10/600型户内高压隔离开关的外形结构图。
RW型高压熔断器

跌落式熔断器是配电线路分支线和配电变压器最常见的一种短路保护开关。
它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
安装在配电线路分支上,可缩小停电范围。
因其有一个明显的断开点,具有了隔离开关的功能。
带拉负荷的跌落式熔断器,还配有弹性辅助触头和灭弧罩,用以分合额定负荷电流。
PRW-12kV型跌落式熔断器PRWG1-10kV系列跌落式熔断器PRWG2-35kV系列跌落式熔断器HRW3-10kV系列跌落式熔断器RW3-12耐污型户外交流高压跌落式熔断器RW4系列跌落式熔断器作短路保护。
熔断器是由绝缘子、接触导电系统及熔断丝管等部分组成。
正常工作时,熔丝使熔丝管上的活动关节锁紧,故熔丝管能处于合闸位置。
当短路电流使熔丝熔断时,在熔丝管内产生电弧,熔丝管内的消弧管在电弧的作用下,产生大量气体,当短路电流过零时,产生强烈的去游离作用,使电弧熄灭,继而活动关节释放,熔丝管在上、下静触头的推力和自身重量的作用下,迅速跌落,形成明显的隔离间隙。
PRW4-12/100型喷射式熔断器RW5-35kV系列跌落式熔断器HRW5-35kV系列跌落式熔断器RW6G-60型户外高压跌落式熔断器RW6G-60型户外高压跌落式熔断器,适用于60kV、50Hz的输电线路和变压器的短路保护与过负荷保护,在一定条件下可以切合空载变压器、空载线路及小负荷电流。
RW7-10系列跌落式熔断器RW8系列跌落式熔断器RW8-10X/100-12.5型熔断器适用于交流10KV的配电线路和配电变压器的过载和短路保护,尤其适合油田使用。
熔断器采用双断开与接触的内插式结构,有效地解决了接合操作过程中的弧光短路,将悬标与熔丝结合,更换方便,且将顶盖密封,提高了抗风、沙、雨、雪的能力,完全消除恶劣气候的影响下,熔断跌落断开的现象。
HRW10-10FkV系列跌落式熔断器RW10-10F系列跌落式熔断器RW10-10F、RM10-10F(M)型熔断器适用于交流10千伏的配电线路和配电变压器的过载和短路保护以分合额定荷电流之用,RW10-10F型为一型产品,其泄漏比距为2.2。
第四章.高压电器及成套配电装置题库

第四章高压电器及成套配电装置题库一、单选题1、对断路器操作机构的基本要求之一是( B )。
A、巨大的操作功;B、足够大的操作功;C、对操作功不作要求D、不需要有操作功2、FL(R)N-12型负荷开关的联锁机构使负荷开关在合闸时不能进行( B )的合闸操作。
A、分闸B、接地开关C、操作机构储能D、熔断器3、真空灭弧室的绝缘外壳采用玻璃制作时主要缺点是( B )。
A、加工困难B、承受冲击的机械强度差C、不易与金属封接D、不便于维护4、隔离开关传动部分巡视检查项目包括( C )。
A、焊接工艺是否优良B、结构是否合理C、有无扭曲变形、轴销脱落等现象D、表面是否光滑5、高压电容器应在额定电压下运行,当长期运行电压超过额定电压的( A )时,高压电容器组应立即停运。
A、1.1倍B、1.2倍C、1.3倍D、1.4倍6、隔离开关刀闸部分巡视检查项目包括( A )。
A、合闸时动、静触头接触良好,且三相接触面一致B、触头材质符合要求C、触头结构是否合理D、操作是否灵活7、SF6负荷开关一般不设置( A )。
A、气体吹弧装置B、灭弧装置C、磁吹灭弧装置D、固体介质灭弧装置8、巡视检查时应检查SF6断路器各部分及管道( B )。
A、无弯曲B、无异常C、无变色D、无受潮9、隔离开关采用操作机构进行操作,便于在隔离开关与( B )安装防误操作闭锁机构。
A、母线之间B、断路器之间C、与测量仪表之间D、母线与断路器之间10、GW5-35系列隔离开关两支柱绝缘子轴线之间的夹角为( B )。
A、30°B、50°C、90°D、120°11、SF6断路器的优点之一是( B )。
A、价格低B、灭弧性能强C、制造工艺要求不高D、结构简单12、BFN1系列负荷开关具有(C)等优点。
A、不需要维修B、维修周期特别长C、维修容易D、维修时不需要做安全措施13、隔离开关采用操作机构进行操作,具有(A)的优点。
RW4型、RW10型户外高压跌开式熔断器

RW4型、RW10型户外高压跌开式熔断器RW4型、RW10型户外高压跌开式熔断器跌开式熔断器又称跌路式熔断器,广泛用于环境正常的宰外场所,它既可作6—10Lv线路和设备的短路保护,又可在一定条件下,直接用高压绝缘钓棒来操作熔管的分合,起高压隔离开关的作用。
—般的跌开式熔断器只能无负荷操作,或通断小容量的空载变乐器和空载线路等。
图4—2是RW4—l0(G)型跌好式熔断器的基本结构。
正常运行时,其熔管上端的动触头借熔姓张力拉紧厉,利用绝缘钩棒将此动触头报人卜静触头内锁紧,向时F动触头与厂静触头也相互压紧,从而使电路接通。
当线路上发生短路时,短路电流使熔丝熔断,形成电弧。
熔管(消弧管)内壁出于电弧烧灼而分解出大量气体,使管内压力剧增,并沿管道形成强烈的气流纵向吹弧,TI代理商使屯弧迅速熄灭。
熔管的F动触头阑熔丝熔断后火去张力航下翻,使锁紧机构释放熔管,在触头弹力及熔管自至的作用下.回转跌开,造成明显可见的断开间隙。
RW10—10(F)型跌开式熔断器是在一般跌开式熔断器的上静触头上面加装一个简单的灭弧室,因而能够带负荷操作o这种负荷型跌开式熔断器既能实现短路保护,又能锵负荷操作。
跌开式熔断器依靠电弧燃烧使产气消弧管分解产生的气体来熄灭电弧,即使是负荷型跌开式熔断器加装有简单的灭弧室,其灭弧能力都不强,灭弧速度不快,不能在短路电流达到冲击位之前熄灭电弧,因此,它届“非限流式“熔断器。
高压隔离开关高压隔离开关的功能主要是隔离高压电源,以保证其他设备和线路的安全检修。
因此,其断升后有明显可见的断开间隙,而且断开间隙的绝缘及相间绝缘都是足够可靠的,能充分保障人身和设备的安全。
但是隔离开义没有专门的灭弧装置,因此,它不允许带负荷操作。
然而可用来通断一定的小电流,如励磁电流(空载电流)不超过2A的空载变压器,电容电流不超过5A的空载线路以及电压互感器和避雷器电路等。
高乐隔离开关按安装地点分户内式和户外式两大类。
图4—3是GN8—10/600型户内高压隔离开关的外形结构图。
高压熔断器rw4参数

高压熔断器rw4参数高压熔断器是一种用于保护电力系统设备和线路的保险丝装置。
在我国,RW4高压熔断器作为一种常见型号,具有广泛的应用。
下面将详细介绍RW4高压熔断器的特点、参数及应用领域,并提供选购与使用建议。
一、高压熔断器概述高压熔断器是一种非线性电气元件,当电路中的电流超过其额定值时,熔断器会自动断开,起到保护电路的作用。
高压熔断器广泛应用于电力系统、电气设备等领域。
二、RW4高压熔断器特点1.结构紧凑:RW4高压熔断器具有较小的体积,便于安装和使用。
2.动作迅速:RW4高压熔断器在电流过载时,能迅速切断电路,有效保护设备。
3.可靠性高:RW4高压熔断器采用优质材料制造,具有良好的耐磨性和抗腐蚀性,提高了使用寿命。
4.维护方便:RW4高压熔断器在日常使用中,如发现损坏或磨损,可进行更换或维修。
三、RW4高压熔断器参数详解1.额定电压:RW4高压熔断器的额定电压范围为0.5kV-35kV。
2.额定电流:RW4高压熔断器的额定电流范围为100A-6300A。
3.短路电流:RW4高压熔断器能承受的短路电流能力较强。
4.断电能力:RW4高压熔断器在切断电路时,具有较高的断电能力。
四、RW4高压熔断器应用领域RW4高压熔断器广泛应用于电力系统、电气设备、工业控制系统等领域,主要用于保护线路和设备免受过载、短路等故障的影响。
五、选购与使用建议1.选购时,应根据实际应用场景选择合适的高压熔断器型号,如额定电压、额定电流等参数。
2.使用前,仔细阅读产品说明书,了解高压熔断器的性能特点和使用方法。
3.定期检查高压熔断器的工作状态,如发现损坏、磨损等情况,及时进行更换。
4.在安装和使用过程中,遵循安全规程,确保人身和设备安全。
总之,RW4高压熔断器作为一种常用的高压保护装置,具有较高的可靠性和实用性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
rw4-10型熔断器的析与判断
一、概述
RW4-10跌落式高压熔断器,是配电线路分支线和配电变压器最常用的一种短路保护开关。
它具有经济、操作方便,适应户外环境性等特点,被广泛用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
RW4-10跌落式高压熔断器,安装在配电线路分支线上,可缩小停电范围。
因其有一个明显的断开点,还配有弹性辅助触头和灭弧罩,用以分合额定负荷电流。
二、用途及执行标准
RW4-10跌落式高压熔断器,使用于10-35KV配电线路分支线和配电变压器一次侧,用于过载和短路保护,分合额定负荷电流。
RW4-10跌落式高压熔断器,型号按JB/T8321《交流高压熔断器型号编织方法》的规定进行编制,产品参数按GB15166.3《交流高压熔断器喷射式熔断器》标准执行,对该标准中示明确定义的重要参数用配置方式,按JB/DQ2139-1986《10-35KV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。
三、1.使用条件
(1)环境温度不高于+40℃,不低于-40℃;
(2)海拔高度不超过1000m;
(3)风速不大于35m/s;
(4)地震烈度不超过8级。
2.产品不适用于下述场所:
(1)有燃烧或爆炸危险场所;
(2)有剧烈震动或冲击场所;
(3)有导电、化学气体作用及严重污秽地区。
