最全电气工程基础学习知识及识图方法
电气工程图识图(电气相关)
主要内容： 1、工程材料、电气设备的基本知识 2、电气工程施工程序与方法 3、电气工程图纸的识读方法
专业课件
1
• 建筑电气工程概述
• 建筑电气工程（装置）是为实现一个或几个具 体目的且特性相配合的，由电气装置、布线系 统和用电设备的组合。这种组合能满足建筑物 预期的使用功能和安全要求，也能满足使用建 筑物人的安全需要。
1、图例中的图形符号
电气工程图的图例中,图形符号具有明显的设备 外形表意，对初学者认知图形符号具有很好的指导作 用。掌握一定量最常用的图例，对提高读图速度是很 有帮助的。常见的图例如下表所示。
专业课件
22
专业课件
23
2、图例中的文字符号 电气工程图纸为了能清楚地表达线路的性质、规格、
数量、功率、敷设方法、敷设部位等内容，常常用大量的
弧光灯
Arc 29
灯具安装方式的代号表
序号 1 2 3 4 5 6
安装方式 线吊式 链吊式 管吊示 吸顶式 壁装式 座灯头
代号 CP CH P S W HM
序号 安装方式 7 嵌入式 8 吸顶嵌入式 9 墙壁嵌入式 10 支架上安装 11 台上安装 12 柱上安装
（八）方位 在电气工程图中，为了表示设备等的位置和朝向，一般用方位标记来表 示。如图1.5所示，其箭头方向表示正北方向。
北
专业课件
15
图1.5 方位标记
（九）祥图符号及祥图索引符号
在图纸中，为了详细表明某些部位的安装做法、位置等 ，采取较小缩小比例或放大比例将这些部位单独画出，这 种图称为祥图。
祥图的位置有时在原图上，也有可能在其他图纸中。原 图和祥图之间需要用祥图索引符号来联系。
线路敷设部位的代号表
电气工程基本识图

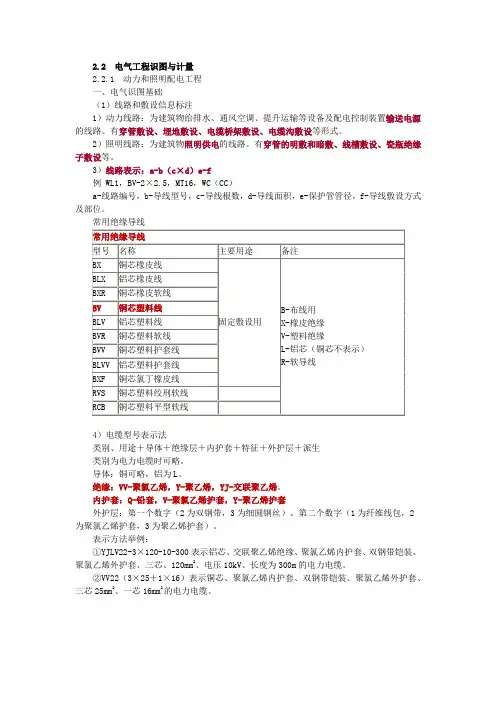

2.2 电气工程识图与计量2.2.1 动力和照明配电工程一、电气识图基础（1）线路和敷设信息标注1）动力线路：为建筑物给排水、通风空调、提升运输等设备及配电控制装置输送电源的线路。
有穿管敷设、埋地敷设、电缆桥架敷设、电缆沟敷设等形式。
2）照明线路：为建筑物照明供电的线路。
有穿管的明敷和暗敷、线槽敷设、瓷瓶绝缘子敷设等。
3）线路表示：a-b（c×d）e-f例 WL1，BV-2×2.5，MT16，WC（CC）a-线路编号，b-导线型号，c-导线根数，d-导线面积，e-保护管管径，f-导线敷设方式及部位。
常用绝缘导线4）电缆型号表示法类别、用途＋导体＋绝缘层＋内护套＋特征＋外护层＋派生类别为电力电缆时可略。
导体：铜可略，铝为L。
绝缘：VV-聚氯乙烯，Y-聚乙烯，YJ-交联聚乙烯。
内护套：Q-铅套，V-聚氯乙烯护套，Y-聚乙烯护套外护层：第一个数字（2为双钢带，3为细圆钢丝）、第二个数字（1为纤维线包，2为聚氯乙烯护套，3为聚乙烯护套）。
表示方法举例：①YJLV22-3×120-10-300表示铝芯、交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯、120mm2、电压10kV、长度为300m的电力电缆。
②VV22（3×25＋1×16）表示铜芯、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯25mm2、一芯16mm2的电力电缆。
③BV（3×50＋1×25）SC50—FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。
④BLV（3×60＋2×35）SC70—WC表示线路为铝芯塑料绝缘导线，三根60mm2，两根35mm2，穿管径为70mm的钢管沿墙暗敷。
（2）设备标注a-设备编号；b-设备型号；c-设备功率。
例：（3）照明灯具标注a-灯数b-型号或编号c-每盏灯具的灯泡数d-灯泡容量（w）e-灯泡安装高度（m）f-安装方式L-光源种类（4）常用图例二、电气施工图识读3.系统图4.平面布置图平面布置图是电气施工图中的重要图纸之一，如照明平面图、插座平面图、防雷接地平面图等。
大一电气工程制图知识点
大一电气工程制图知识点电气工程制图是电气工程师在工作中必不可少的技能之一，它是电气工程设计和实施的重要工具。
本文将介绍大一学生在学习电气工程制图时需要掌握的基本知识点。
一、电气工程制图的基础知识1.1 电气工程制图的定义电气工程制图是利用图形符号和标记方法，将电气设备和电气线路的形式、结构、性能、连接关系、操作规程等，按照一定的规则和标准，以图形方式表示出来的技术文件。
1.2 电气工程制图的分类电气工程制图可以分为电气原理图、电气布线图、接线图、电气设备图等多种类型。
每种制图形式都有其特定的用途和规范，学习者需要了解并掌握不同类型的制图知识。
1.3 电气工程制图的符号和标记电气工程制图采用了一系列特定的符号和标记，以便准确表达电气元件、电气设备和电气线路的特性和连接关系。
如电源符号、负载符号、开关符号等。
学习者应该熟悉并记住这些符号和标记的含义。
二、电气工程制图的技巧和方法2.1 电气工程制图的规范要求电气工程制图有一系列的规范要求，包括图纸尺寸、线条粗细、字体大小等。
学习者在绘制电气工程图时，应始终遵循规范要求，以确保图纸的准确性和可读性。
2.2 电气工程制图的绘制步骤绘制电气工程制图时，通常需要按照一定的步骤来进行。
首先是制定绘图计划，确定所需的图纸规格和比例；然后是绘制图纸的轮廓、标线和框架；接着是绘制电气元件和线路的符号和标记；最后是添加文字说明和图例等。
2.3 电气工程制图的常见错误在绘制电气工程制图时，学习者常常会出现一些常见的错误，如符号绘制错误、线路连接错误、文字标注错误等。
学习者应该注意这些错误，并采取相应的纠正措施，以确保绘图的准确性。
三、电气工程制图的应用领域电气工程制图广泛应用于电力系统、电气设备、自动控制、通信系统等领域。
掌握电气工程制图知识的学习者在将来的工作中会经常用到这些技能，因此学习者应该充分了解电气工程制图的应用领域和实际意义。
四、电气工程制图的发展趋势随着科技的进步和电气工程的发展，电气工程制图也不断发展和改进。
一学就会的电工识图基本知识
一学就会的电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。
电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的11系。
2又可分为单元接线图、互连接线图、端子接线图。
2、电气图中区域的划分标准的电气图（电气原理图）对图纸的大小（图幅）、图框尺寸和图区编号均有一定的要求。
图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号。
是为了便于检索图中的电气线路或元件。
方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。
3、电气图中符号位置索引为了便于查找电气图中某一元件的位置。
45123导线的线型、规格和走向。
识别元器件及部件设备的型号、规格参数及在图中的作用。
4）整理识图的结果----整理出必要的文字说明。
指出电气图的功能特点、工作原理、主要元器件和设备、安装要求、注意事项等。
电气原理识图步骤和方法1、电气原理图绘制一般原则1）按电气符号标准---按国家标准规定的电气符号绘制。
2）文字符号标准---按国家标准GB7159-1987规定的文字符号标明。
3）按顺序排列---按照先后工作顺序纵向排列，或者水平排列。
456212电气接线图识图的步骤和方法1、电气接线图绘制的基本原则1）按照国家规定的电气图形符号绘制，而不考虑真实结构。
2）电路中各元件位置及内部结构处理。
3）每条线都有明确的标号，每根线的两端必须标同一个线号。
4）凡是标有同线号的导线可以并接于一起。
5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。
2、电气接线图中电气设备、装置和控制元件位置安装常识1）出入端子处理----安排在配电盘下方或左侧。
2）控制开关位置----一般都是安排在配电盘下方位置（左上方或右下方）。
3456312345。
电气工程制图与识图基础知识
2、看总说明。了解工程总体概况及设计依据。
基本知识
阅读建筑电气工程图的一般程序
3、看系统图。了解系统的基本组成，主要是电气设备 、元件等连接关系及它们的规格、型号、参数等，掌握 该系统的组成概况。
4、看平面布置图。了解设备安装位置、线路敷设部位 、敷设方法以及所用导线型号、规格、数量、电线管的 管径大小等 。阅读平面图的一般顺序为：进线—总配线 箱—干线---支干线—分配电箱—支线—用电设备。
基本知识
建筑电气工程图的导线表示方法
a）多线表示方法：实际电路中出现的每一根连接线或导线在途中 均有表示。 b）单线表示方法：用一条图线表示两根或两根以上的连接线或导 线，且在图线上注明实际导线或连接线的根数。
1 2 3
基本知识
阅读建筑电气工程图的一般程序
阅读建筑电气工程图必须熟悉电气图基本知识（表达形 式、通用画法、图形符号、文字符号）和建筑电气工程 图的特点。 阅读建筑电气工程图的方法没有统一规定。根据工程总 结，通常可按下面的方法进行阅读：了解情况先浏览， 重点内容反复看。 具体针对一套图纸，一般可按以下顺序阅读。
基本知识
建筑电气工程的概念
建筑电气工程图是电气图的重要组成部分，是编制建 筑电气工程预算和施工方案，并用以指导施工的重要 依据。
建筑的供电、用电工程通常包括：
外线工程
动力与照明工程
变配电工程
防雷接地工程
室内配线工程
消防报警系统
安防、广播、电视，楼宇自动化等弱电工程弱电工程
基本知识
建筑电气工程图的种类
附表
室内配线工程
特种电缆的型号名称及用途
(完整)电气识图入门
表示接线信息的电气图
端子接线图
磁性开关 电容式接近开关 电感式接近开关
光电传感器
X0
Y0
X1
Y1
X2
Y2
X3
Y3
PLC
FX2N
COM
COM
PLC的I/O端子接线图
+12V 0V
设备互连接线图
RP 10K
SB1
PLC
-V +
X0
Y0
SB2
X1
Y1
X2
Y2
X3
Y3
X4
Y4
X5
Y5
X6
Y6
COM COM
回路标号
表示各电气回路的种类和特征的方案符号和数字标号
1、回路标号的一般原则； 2.回路标号的分类。
（请阅读P17～P19）
直流回路的标号：正极回路按奇数顺序（1、3、5、7…）标； 负极回路按偶数回路（2、4、6.8…）标。
交流回路的标号：交流一次回路中 用个位数顺序区分回路的相数； 用十位数字的顺序区分回路中的不同线段。
电动机M1直接 起动运转（1）
KM1闭合（5）作电动机M2起动准备
KM2主触点闭合（2） KM2闭合自锁（5）
电动机M2直接 起动运转（2）
KM2闭合（4）短接SB1，使 M1的停止按钮失效。
电动机M1与M2的停止制动控制过程
按下停止 按钮SB4 （5）
KM2失电 （5）
KM2主触点断开（2）
电动机M2停机
序号
代号
1
QS
2
PJ1
3
M
4
Y0
5
设备配置表
名称
规格型号
单位 数量
建筑电气基础知识与识图
表示有3根截面分别为4 mm2的铝芯橡皮绝缘导线，穿直径15mm的水煤气钢管，沿墙暗敷设，在此未标注线路的用途也是允许的。
单击此处添加小标题
例1：WP1－BLV(3×50+1×35)－K－WE
单击此处添加小标题
即表示1号电力线路，导线型号为BLV(铝芯聚氯乙烯绝缘导线)，共有4根导线，其中3根截面分别为50 mm2，1根截面为35 mm2，采用瓷瓶配线，沿墙明敷设。
BLVV，BVV：塑料绝缘塑料护套铝芯、铜芯电线。
BLXF，BXF，BLXY，BXY：橡皮绝缘、氯丁橡胶护套或聚氯乙烯护套铝芯、铜芯电线。
VLV，VV：聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆，又称全塑电缆。
YJLV，YJV：交联聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。
3
2
1
4
5
01
04
4、钢索敷线
在一般工业厂房或高大场所内，当屋架较高，跨度较大，而又要求灯具安装高度较低时，照明线路可采用钢索配线。
添加标题
钢索配线就是在建筑物两端墙壁上或柱、梁之间架设一根用花篮螺栓拉紧的钢索，再将导线和灯具敷设悬挂在钢索上的配线方式。
添加标题
导线在钢索上敷设可以采用管子配线、鼓形瓷瓶配线和塑料护套线配线等，与前面不同的是增加了钢索的架设。
线槽配线
1、管子配线
绝缘导线穿入保护管内敷设，称为管子配线。这种配线方法安全，可避免腐蚀气体的侵蚀和遭受机械损伤，更换导线方便。因此，此种配线方法是目前采用最广泛的一种。管子配线工程的施工内容可分为两大部分，即配管(管子敷设)和穿线。 常用配线方法有：瓷瓶配线、管子配线、线槽配线、塑料护套配线、钢索配线等。
塑料线槽由难燃型硬质聚氯乙烯工程塑料挤压成型
电气制图与识图必备十大基础知识
一、电气图的概念用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部份之间彼此关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部份的彼此关系或连接关系，或用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图的分类一、系统图或框图：用符号或带注释的框，概略表示系统或分系统的大体组成、彼此关系及其主要特征的一种简图。
二、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全数组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
五、功能表图：表示控制系统的作用和状态的一种图。
六、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
八、设备元件表：把成套装置、设备和装置中各组成部份和相应数据列成的表格其用途表示各组成部份的名称、型号、规格和数量等。
九、端子功能图：表示功能单元全数外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各类情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，和接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
⑷电费配置图或电费配置表：提供电缆两头位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。
1一、数据单：对特定项目给出详细信息的资料。
1二、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。
零基础学习电气识图，其实很简单，只要你掌握这些就明白了
零基础学习电气识图，其实很简单，只要你掌握这些就明白了一、电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。
在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。
要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。
其次，还应掌握识图的基本方法和步骤等相关知识。
电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
最全电气工程基础学习知识及识图方法 .ppt
内容
一、基础知识
1、电气系统的组成 2、变配电系统简介 3、照明系统简介 4、动力系统简介 5、防雷接地系统简介 6、常用材料 7、配管敷设方式 8、电线、电缆敷设方式
电气系统组成
一、 强电系统
变配电系统 照明系统 动力系统 接地系统
二、弱电系统
击，通常采用圆钢或扁钢焊接而成，并沿房屋边缘
或屋顶敷设。
注意：圆钢直径不小于8 mm，扁钢截面不小于48mm2，厚 度不小于4 mm。当烟囱上采用避雷环时，圆钢直径不小于 12 mm，扁钢截面不小于100mm2，厚度不小于4 mm。
防雷接地系统
防雷接地系统防雷接地Fra bibliotek统TN-C-S接地系统
工作接地：根据电力系统运行的需要，人为地将 电力系统中性点或电气设备的某一部分进行接地。 保护接地：为保证人身安全、防止触电事故，将 电气设备的外露可导电部分与地作良好的连接。
防雷接地系统
防雷装置由接闪器、引下线和接地装置 三部分组成。
接闪器（受雷装置）：是接受雷电流 的金属导体，常用的有避雷针、避雷线 和避雷网（带）三种类型。
引下线：应保证雷电流通过时不致熔化，一般用 直径不小于10mm的圆钢或截面不小于80mm2的扁 钢制成。
接地装置：埋在地下的接地导线和接地体的总称。
动力系统
动力系统：指的是在工程设计中各种设备 用电，独立于照明系统之外的系统，称为 动力系统，动力系统之所以与照明系统分 开，因为动力的干线网络的电流变化较大， 系统中而含有影响通电质量的高次谐波和 二次谐波。
1）动力系统的设计流程：
设备容量—设备控制箱—干线—垂直干线— 变电室
动力系统
2）设备启动的方式：
工程电气识图全解
连接到另一张图纸上的连接线应中断，并在中断处注明图号、 张次、图幅分区等代号标记。
如同一张图纸上有若干中断线，则必须用不同的标记区分开 来。可以用不同的字母来表示，也可以用连接线的功能标记 来加以区分。
电力系统电气识图
电力系统的电气图主要分一次系统接线图（也称一次回路图） 和二次系统接线图（也称二次回路图） 一次回路图 一次回路图又称主接线图，它是把电气设备（如隔离开关、 断路器、互感器、避雷器、电力电容器、变压器、母线等） 按一定顺序连接起来，汇集和分配电能的电路图。
一次回路图的阅读
电力系统的一次回路图的形式很多，但识图的方法是一致的。 看一次回路图一般可从主变压器开始，了解主变压器的技术 参数，然后向上看其高压一次侧的接线，再看其低压侧的接 线。（结合上图讲解）
变电所电互感器、电抗器等各种电气设备及 连接线、母线所组成的输送和分配电能的电 路。主接线图通常也称一次系统接线图或一 次回路图。
电气识图
电气识图的基本知识
图形符号 图形符号是用于电气或其他文件中表示项目或概念的一 种图形、记号或符号，是电气技术领域中基本的工程语 言。
1、图形符号的选择 图形符号有形状不同的形式时，则应尽可能采用优选形，其 次，在满足需要的前提下，尽量采用简单图形符号。 2、图形符号的大小 图形符号的大小和图线的粗细不影响其含义，符号的含义只 由其形式决定。 根据需要，为了强调某一项目或是补充信息，可以把符号尺 寸放大，在同一份图纸中，图形符号的尺寸和图线的粗细应 保持一致。 3、引线表示方法 图形符号一般都画有引线，在不改变其符号含义的原则下， 引线可取不同的位置和方向，对于引线的位置会影响符号含 义的那些符号，则必须按规定绘制。
连接线 导线、电缆符号、信号通路及元器件，设备的引线统称为连 接线。 为了突出或区分某些线路、功能等，连接线可采用不同粗细 的实线表示。 1、连接线标记 无论是单根的或成组的连接线，其识别标记一般可注在靠近 线的的上方，也可断开连接线标注。连接线上可加注符号、 标记，也可以用来表示其功能或去向。 2、中断线 为了使图面清晰，穿越图面较长或需要穿越稠密区域的连接 线，可以中断，并在中断处加注相应的标记。
电气识图基础知识_识读电气图的基本方法和步骤
电气识图基础知识_识读电气图的基本方法和步骤电气识图基础知识_识读电气图的基本方法和步骤1. 识读电气图的基本方法有些电气图虽然不算太复杂，但如果不从电路原理上掌握其连线规律，诊断线路故障就比较困难，所以要顺利修好常用电气设备，就必须读懂和掌握电气图，尤其是初学者，更要学会识读电气图。
对于各类电气图的识读，通常有以下几种基本识图方法。
1)结合电工、电子技术基础知识看图在实际生产的各个领域中，所有电路(如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等)都是建立在电工、电子技术理论基础之上的。
因此，要想迅速、准确地看懂电气图，必须具备一定的电工、电子技术知识。
例如三相笼型异步电动机的正转和反转控制，就利用了电动机的旋转方向由三相电源的相序来决定的原理，用倒顺开关或两个接触器进行切换，改变输入电动机的电源相序，从而改变电动机的旋转方向。
2)结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等;电力拖动电路中常用的各种继电器、接触器和各种控制开关等;电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。
因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互控制关系及在整个电路中的地位和作用。
3)结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路;晶体管整流、振荡和放大电路;晶闸管触发电路;脉冲与数字电路等。
不管多么复杂的电路，几乎都是由若干典型电路组成的。
因此，熟悉各种典型电路，在看图时就迅速地分清主次，抓住主要矛盾，从而看懂较复杂的电路图。
4)结合有关图纸说明看图图纸说明表述了该电气图的所有电气设备的名称及其数码代号，通过阅读说明可以初步了解该图有哪些电气设备。
然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连线、控制关系，就可以尽快读懂该图，了解该电路的特点和构成。
电工基础入门识图以及接线图步骤和方法详细讲解
电工基础入门识图以及接线图步骤和方法详细讲解电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。
电气图是用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。
一、电工识图的基础知识1 、电气图的分类电气原理图（维修中用得较多）、电气安装接线图（维修中用得较多）、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。
（1）、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
（2）、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
（3）、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据（4）、逻辑图：主要用二进制逻辑（与、或、非）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
（5）、功能表图：表示控制系统的作用和状态的一种图。
(6)、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
(7)、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
(8)、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等(9)、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
(10) 、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
