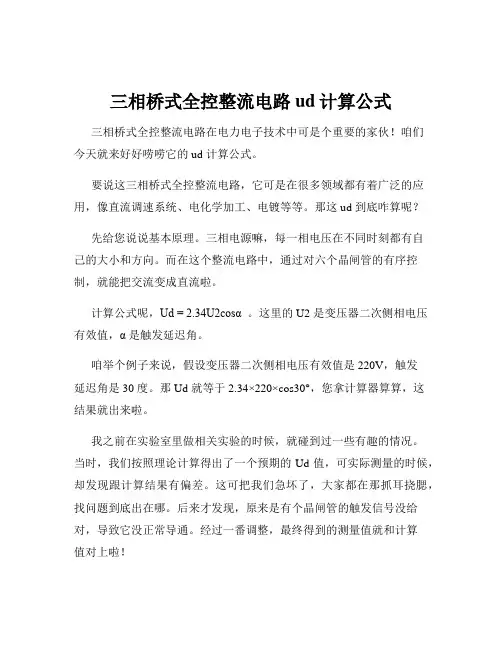

三相桥式全控整流电路ud计算公式
三相桥式全控整流电路ud计算公式三相桥式全控整流电路在电力电子技术中可是个重要的家伙！咱们今天就来好好唠唠它的 ud 计算公式。
要说这三相桥式全控整流电路，它可是在很多领域都有着广泛的应用，像直流调速系统、电化学加工、电镀等等。
那这 ud 到底咋算呢？先给您说说基本原理。
三相电源嘛，每一相电压在不同时刻都有自己的大小和方向。
而在这个整流电路中，通过对六个晶闸管的有序控制，就能把交流变成直流啦。
计算公式呢，Ud = 2.34U2cosα 。
这里的 U2 是变压器二次侧相电压有效值，α 是触发延迟角。
咱举个例子来说，假设变压器二次侧相电压有效值是 220V，触发延迟角是 30 度。
那 Ud 就等于 2.34×220×cos30°，您拿计算器算算，这结果就出来啦。
我之前在实验室里做相关实验的时候，就碰到过一些有趣的情况。
当时，我们按照理论计算得出了一个预期的 Ud 值，可实际测量的时候，却发现跟计算结果有偏差。
这可把我们急坏了，大家都在那抓耳挠腮，找问题到底出在哪。
后来才发现，原来是有个晶闸管的触发信号没给对，导致它没正常导通。
经过一番调整，最终得到的测量值就和计算值对上啦！再深入说说，这个公式里的触发延迟角α 可是个关键因素。
α 越大，Ud 就越小。
这就好比水龙头开得越小，水流就越小一样。
在实际应用中，我们得根据具体的需求来调整α ，从而得到我们想要的直流电压。
比如说，在一些需要平滑调速的设备中，就得精确控制α 来实现电机的平稳运行。
总之，三相桥式全控整流电路的 ud 计算公式虽然看起来简单，但要真正理解透、用得好，还得结合实际多琢磨、多实践。
希望您通过今天的介绍，对这个公式能有更清晰的认识！。
整流电路计算
桥式整流属于全波整流，它不是利用副边带有中心抽头的变压器,用四个二极管接成电桥形式，使在电压V2的正负半周均有电流流过负载，在负载形成单方向的全波脉动电压。
桥式整流电路计算主要参数：单相全波整流电路图利用副边有中心抽头的变压器和两个二极管构成如下图所示的全波整流电路。
从图中可见，正负半周都有电流流过负载，提高了整流效率。
全波整流的特点：输出电压V O高；脉动小；正负半周都有电流供给负载，因而变压器得到充分利用，效率较高。
主要参数：桥式整流电路电感滤波原理电感滤波电路利用电感器两端的电流不能突变的特点，把电感器与负载串联起来，以达到使输出电流平滑的目的。
从能量的观点看，当电源提供的电流增大（由电源电压增加引起）时,电感器L把能量存储起来；而当电流减小时，又把能量释放出来，使负载电流平滑，电感L有平波作用桥式整流电路电感滤波优点：整流二极管的导电角大，峰值电流小，输出特性较平坦。
桥式整流电路电感滤波缺点：存在铁心，笨重、体积大，易引起电磁干扰,是220V交流电源，频率为50Hz，1直流电压V L=30V，负载电流I L=50mA。
试求电源变压器副边电压v2的有效值，选择整流二极管及滤波电容。
桥式整流电路电容滤波电路图10.5分别是单相桥式整流电路图和整流滤波电路的部分波形。
这里假设‘、t<0时，电容器C已经充电到交流电压V2的最大值（如波形图所示）。
结论1：电容的储能作用，使得输出波形比较平滑，脉动成分降低输出电压的平均值增大。
结论2：从图10.6可看出，滤波电路中二极管的导电角小于180o,导电时间缩短。
因此，在短暂的导电时间内流过二极管很大的冲击电流，必须选择较大容量的二极管。
在纯电阻负载时：有电容滤波时：结论3：电容放电的时间τ=R L C越大,放电过程越慢，输出电压中脉动（纹波）成分越少，滤波效果越好。
取τ≥（3～5）T/2，T为电源交流电压的周期。
整流电路输出电压计算(2010-04-20 19:59:51)对于整流电压的输出电压大小，大家一定不陌生。
整流中输出电流幅值
整流中输出电流幅值
为了了解整流电路中输出电流幅值的计算方法，首先要了解什么是整流电路。
整流电路，顾名思义，就是将交流电转化为直流电的电路。
在实际中，交流电很常见，但有些电
子设备却需要直流电才能正常工作。
那么要将交流电转化为直流电，就需要使用整流电
路。
在整流电路中，电路中的整流器组件被用来从交流信号中提取出其正半周部分或负半
周部分，使其输出为直流信号。
接下来，我们将详细了解整流电路中输出电流幅值的计算
方法。
单相半波整流电路是最简单的整流电路之一。
它由一个二极管、一个负载电阻和一个
输入交流电源组成。
在单相半波整流电路中，输入交流电信号只会通过二极管的正半周。
在负载电阻上，输出的电压波形是半波整流后的，也就是只保留了输入电压的正半周部分。
因此，在单相半波整流电路中，输出电流的幅值可以按照下面的公式计算：
I = Vp / R
其中，I是输出电流的幅值，Vp是输入交流电的峰值，R是负载电阻的阻值。
总结
输出电流是整流电路中重要的参数之一，在电路设计时需要准确计算。
在单相半波整
流电路中，输出电流的幅值可以直接计算；在单相全波整流电路和三相半波整流电路中，
需要考虑电感和电容的影响，计算公式更加复杂。
为确保整流电路的稳定性和可靠性，我
们必须对输出电流进行精确的计算和分析，并在设计过程中采取相应的电路保护措施。
三相整流电压计算公式
三相整流电压计算公式一、三相半波整流电压平均值计算公式。
1. 电路结构。
- 三相半波整流电路由三相交流电源（通常为三相变压器二次侧绕组）和三个整流二极管组成。
2. 计算公式推导。
- 设三相交流电压表达式分别为：u_a=√(2)U_2sin(ω t)，u_b=√(2)U_2sin(ω t - 120^∘)，u_c=√(2)U_2sin(ω t+ 120^∘)，其中U_2为变压器二次侧相电压有效值。
- 在三相半波整流电路中，每个二极管轮流导通120^∘。
以a相为例，当a相电压最高时，VD_1导通，u_d=u_a。
- 三相半波整流电压平均值U_d为：- U_d=(1)/(2π/3)∫_(π)/(6)^(5π)/(6)√(2)U_2sinω t d(ω t)- 先对sinω t积分，∫sinω t d(ω t)=-cosω t + C- 代入积分上下限可得：U_d=frac{3√(2)U_2}{2π}[-cos(5π)/(6)+cos(π)/(6)]- 计算得U_d=1.17U_2二、三相桥式整流电压平均值计算公式。
1. 电路结构。
- 三相桥式整流电路由三相交流电源和六个整流二极管组成，两两一组（共三组），分别接在三相电源的线电压上。
2. 计算公式推导。
- 设三相线电压表达式分别为u_ab=√(6)U_2sin(ω t + 30^∘)，u_bc=√(6)U_2sin(ω t - 90^∘)，u_ca=√(6)U_2sin(ω t+150^∘)，其中U_2为变压器二次侧相电压有效值。
- 在三相桥式整流电路中，每时刻有两个二极管导通，导通角为120^∘。
- 三相桥式整流电压平均值U_d为：- U_d=(1)/(π)∫_(π)/(3)^(2π)/(3)√(6)U_2sin(ω t + 30^∘)d(ω t)- 先对sin(ω t + 30^∘)积分，∫sin(Ax + B)dx=-(1)/(A)cos(Ax + B)+C，这里A = 1，B = 30^∘- 代入积分上下限可得U_d=frac{6√(6)U_2}{2π}- 计算得U_d=2.34U_2。
三相桥式整流电容计算公式
三相桥式整流电容计算公式三相桥式整流电容的计算公式在电路设计和分析中可是个相当重要的家伙呢！咱先来说说三相桥式整流电路是啥。
简单来讲，就是把三相交流电变成直流电的一个装置。
在这个过程中，电容就起到了平滑直流电、减少电压波动的重要作用。
那这电容的大小到底咋算呢？这就有个公式啦：C = I × Δt / ΔV 。
这里的 C 就是电容值，I 是负载电流，Δt 是电容放电时间，ΔV 是允许的电压波动。
比如说，咱们有个三相桥式整流电路，给一个电机供电，电机的工作电流是 5 安培。
咱们希望电压波动不超过 5%，也就是 0.05 ×额定电压。
假设电路的工作频率是 50Hz ，一个周期是 0.02 秒，那电容放电时间咱们可以取半个周期，也就是 0.01 秒。
然后把这些数带进公式里算一下，就能得出大概需要多大的电容啦。
我之前在一个工厂里碰到过这么个事儿。
那台设备老是出问题，启动的时候一卡一卡的，师傅们检查了半天，发现就是三相桥式整流电路里的电容选小了。
当时可把大家急坏了，生产线上等着这台设备开工呢。
后来经过仔细计算，换了个合适的电容，这设备立马就欢快地跑起来啦，那效率，蹭蹭往上涨！再给您说细点，这电容值的计算还得考虑一些实际情况。
比如说，环境温度高的时候，电容的性能可能会下降，那咱们就得适当选大一点的电容。
还有啊，如果负载变化比较大，那也得留点儿余量，免得电压波动太大影响设备正常工作。
总之，三相桥式整流电容的计算不是个简单事儿，得综合考虑各种因素。
但只要咱们掌握了方法，多积累点经验，就能让电路稳稳当当工作，不出岔子。
希望上面这些能让您对三相桥式整流电容的计算公式有个更清楚的了解，在实际应用中能派上用场！。
整流电路公式范文
整流电路公式范文整流电路是一种将交流电转换为直流电的电路，在电力供应、通信以及电子设备中广泛应用。
整流电路的基本工作原理是使用二极管将交流信号转换为单向的直流信号。
下面我们将详细介绍整流电路的公式及其工作原理。
1.单相半波整流电路公式：单相半波整流电路由一个二极管和一个负载电阻组成，其工作原理如下：当输入信号为正弦波时，二极管导通时，输出电压等于输入电压；当输入信号为负弦波时，二极管不导通，输出电压等于零。
因此，输出电压的波形为半波整流。
单相半波整流电路的输出电压计算公式为：Vout = Vpk * (1 - exp(-t/(R * C)))其中Vout为输出电压峰值；Vpk为输入电压峰值；t为时间；R为负载电阻；C为滤波电容。
2.单相全波整流电路公式：单相全波整流电路由两个二极管和一个负载电阻组成，其工作原理如下：当输入信号为正弦波时，D1导通，负载电阻处于正向偏置状态，输出电压等于输入电压；当输入信号为负弦波时，D2导通，负载电阻处于反向偏置状态，输出电压等于输入电压的相反数。
因此，输出电压的波形为全波整流。
单相全波整流电路的输出电压计算公式为：Vout = Vpk * (1 - exp(-t/(2 * R * C)))其中Vout为输出电压峰值；Vpk为输入电压峰值；t为时间；R为负载电阻；C为滤波电容。
3.三相桥式整流电路公式：三相桥式整流电路由四个二极管和一个负载电阻组成，其工作原理如下：当输入信号为正弦波时，二极管D1和D3导通，负载电阻处于正向偏置状态，输出电压等于输入电压；当输入信号为负弦波时，二极管D2和D4导通，负载电阻处于反向偏置状态，输出电压等于输入电压的相反数。
因此，输出电压的波形为全波整流。
三相桥式整流电路的输出电压计算公式为：Vout = √3 * Vpk * (1 - exp(-t/(2 * R * C)))其中Vout为输出电压峰值；Vpk为输入电压峰值；t为时间；R为负载电阻；C为滤波电容。
单相半波整流电路
例题：某一直流负载，电阻为，要求工作电流为10mA，如果采用半波整流电路，试求整流变压器二次侧的电压值，并选择适当的整流
二极管。
二极管承受的最大反向电压为
U2为变压器二次侧电压的有效值。
单相半波整流电路的有关计算公式
u2 负半周，Va< Vb，
二极管承受的最大反向电压为
学 校： 开封市高级技工学校
u2 正半周，Va>Vb，
波整流。
5×103×10×10-3=15V
整流。 学 校： 开封市高级技工学校
u2 负半周，Va< Vb，
一、单相半波整流电路的组成及工作原理
一、单相半波整流电路的组成及工作原理
二极管承受的最大反向电压为
URM= U2×33≈47V
电源变压器将电压u1变为整流电路所需的电压u2。
二极管承受的最大反向电压为
单相半波整流电路
1. 电路结构
T a V iL
3. 工作波形 u2
+
+
u2 RL uL
–
–
2U 2 O
t
b
uL
2. 工作原理
2U 2
u2 正半周，Va>Vb，
二极管V导通；
O
uV
t
u2 负半周，Va< Vb，
O
t
二极管V 截止 。
2U2
单相半波整流电路 二极管承受的最大反向电压为
单相半波整流电路如图所示。
L 学 校： 开封市高级技工学校
可见，交流电变化一周，负载RL上只半周输出，输出的电压波形为方向不随时间变化，大小随时间变化的脉动直流电，所以，称为半
波整流。 解：因为
U出L=RL，×I＝输1. 出的电压波形为方向不随时间变化，大
三相全波整流电压计算公式
三相全波整流电压计算公式三相全波整流电压计算公式在电力工程中，交流电源需要经过整流才能转化为直流电源，而全波整流电路是电力工程中最常用的电路，其中三相全波整流电路就是应用最为广泛的一种。
本文将简要介绍三相全波整流电路及其电压计算公式。
一、电路介绍三相全波整流电路由三个单相的全波整流电路组成，通过相邻两个单相整流电路的负载端点之间的共同中点连接并接地，构成了一个三相全波整流电路，如下图所示。
三相全波整流电路的原理：三相交流电源的三相电压波形取反，使其周期内的整个区域都处于正半周时，再经过滤波电容的平滑作用，即可得到最终的稳定的直流电压。
二、电压计算公式1. 无电容滤波的情况下，三相全波整流电路输出电压的平均值为：Udc = 3√3/π * Umax其中，Umax为三相交流电源的最大电压值。
2. 有电容滤波的情况下，三相全波整流电路输出电压的平均值为：Udc = 1/π * Umax * (1 + √3/6 * (2πfCR)^2)其中，f为交流电源频率，C为电容值，R为负载电阻值。
需要注意的是，电容滤波可以通过加大电容值来降低输出电压波动，但同时也会增大输出电压峰值，因此电容值需要根据负载电阻给定的情况来确定。
三、讨论与总结三相全波整流电路是在工业生产中应用非常广泛的一种电路，其具有电源电压高、输出电压稳定的特点，适用于直流电源的供给。
在计算电压的过程中，需要考虑是否有电容滤波，根据负载电阻的电阻大小和电容值的选择来确定电路参数。
同时，在实际使用中需要注意电容值的大小和放置位置，避免由于电容损坏而产生的问题。
总之，三相全波整流电路电压计算公式是电力工程中必备的知识，掌握了这一公式，可以更好地应对实际工程中出现的问题，提高工程效率。
整流电路电压公式
整流电路电压公式整流电路电压公式整流电路是一种用于将交流电转换为直流电的电路，常用于电源供应、信号处理和电子设备等方面。
在整流电路中，有一些基本的公式可以用来计算电压。
单相半波整流电路单相半波整流电路是最简单的整流电路之一，它只能将输入交流电的正半周期转换为直流电。
一般来说，单相半波整流电路的电压公式可以表示为：V_0 = V_m * sin(ωt)其中，V_0为输出直流电压，V_m为输入交流电的峰值电压，ω为角频率，t为时间。
例如，假设输入交流电的峰值电压为10V，角频率为100 rad/s，现在需要计算输出直流电压在t=时的值。
根据上述公式，可以计算如下：V_0 = 10 * sin(100 * )= 10 * sin(1)≈因此，在t=时，输出直流电压约为。
单相全波整流电路单相全波整流电路可以将输入交流电的所有周期都转换为正向的直流电。
它相比于单相半波整流电路更加高效。
一般来说，单相全波整流电路的电压公式可以表示为：V_0 = 2 * V_m * sin(ωt)其中，V_0为输出直流电压，V_m为输入交流电的峰值电压，ω为角频率，t为时间。
例如，假设输入交流电的峰值电压为10V，角频率为100 rad/s，现在需要计算输出直流电压在t=时的值。
根据上述公式，可以计算如下：V_0 = 2 * 10 * sin(100 * )= 2 * 10 * sin(1)≈因此，在t=时，输出直流电压约为。
三相全波整流电路三相全波整流电路是一种使用三相交流电源的整流电路，可以将输入交流电的所有周期都转换为正向的直流电。
在三相全波整流电路中，通常使用的电压公式如下：V_0 = 3 * √2 * V_m * sin(ωt)其中，V_0为输出直流电压，V_m为输入交流电的峰值电压，ω为角频率，t为时间。
总结整流电路的电压公式是计算输出直流电压的重要工具。
在单相半波整流电路中，电压公式为V_0 = V_m * sin(ωt)；在单相全波整流电路中，电压公式为V_0 = 2 * V_m * sin(ωt)；在三相全波整流电路中，电压公式为V_0 = 3 * √2 * V_m * sin(ωt)。
单相桥式半控整流电路ud计算公式
单相桥式半控整流电路ud计算公式单相桥式半控整流电路，这可是电学领域中一个挺关键的知识点呢。
咱们先来说说啥是单相桥式半控整流电路。
简单来讲，它就是由四个半导体器件组成的一种电路结构。
在这个电路里，电流的流向和电压的变化都有一定的规律。
要弄清楚这个电路的 ud 计算公式，咱们得一步步来。
首先，咱们得知道在不同的控制角下，电路的工作状态是不一样的。
比如说，当控制角很小的时候，电流能顺畅地通过电路；但当控制角变大，情况就变得复杂一些啦。
在计算 ud 的时候，咱们得考虑到很多因素。
比如说，电源电压的大小、负载的电阻值，还有控制角的大小等等。
那具体的计算公式是啥呢？ud = 0.9U2(1 + cosα) / 2 ，这里的 U2 是交流电源的有效值，α 就是咱们说的控制角。
给您讲个我之前遇到的事儿吧。
有一次我在给学生们讲这个知识点，有个特别较真儿的学生，一直缠着我问为啥是这个公式。
我就给他一步一步地推导，从最基本的电路原理开始，一点点地给他解释。
那孩子听得特别认真，眼睛一眨不眨的。
最后他终于弄明白了，那种满足的表情，让我觉得当老师可真有成就感。
回到这个公式，咱们来具体分析分析每个部分的含义。
0.9U2 这部分呢，是在理想情况下，没有考虑控制角时的输出电压平均值。
后面那部分(1 + cosα) / 2 ，就是因为控制角的存在而对输出电压产生的影响。
在实际应用中，这个公式能帮助我们很好地计算出电路的输出电压。
比如说，在设计一个电源电路的时候，我们可以根据需要的输出电压，通过这个公式来确定控制角的大小，或者根据已知的控制角和电源电压，计算出实际的输出电压值。
总之，单相桥式半控整流电路的ud 计算公式虽然看起来有点复杂，但只要咱们理解了其中的原理，掌握起来也不是那么难。
希望通过我的讲解，能让您对这个知识点有更清晰的认识。
加油，一起在电学的世界里探索更多的奥秘！。
整流电路串联电抗计算公式
整流电路串联电抗计算公式在电力系统中，整流电路是一种常见的电路结构，用于将交流电转换为直流电。
在整流电路中，串联电抗是一种重要的元件，用于控制电路中的电流和电压。
本文将介绍整流电路串联电抗的计算公式，并讨论其在电力系统中的应用。
整流电路串联电抗的计算公式如下：\[ X_L = \frac{V_{rms}}{I_{dc}} \]其中，\( X_L \) 为串联电抗的阻抗值，单位为欧姆（Ω）；\( V_{rms} \) 为输入交流电压的有效值，单位为伏特（V）；\( I_{dc} \) 为输出直流电流的值，单位为安培（A）。
在实际应用中，我们经常需要根据电路的参数来计算串联电抗的阻抗值。
下面我们将通过一个例子来说明如何使用上述公式进行计算。
假设有一个整流电路，输入交流电压的有效值为220V，输出直流电流的值为10A。
现在我们需要计算串联电抗的阻抗值。
根据上述公式，我们可以直接代入参数进行计算：\[ X_L = \frac{220V}{10A} = 22Ω \]因此，整流电路串联电抗的阻抗值为22Ω。
串联电抗在整流电路中起着重要的作用。
它可以帮助控制电路中的电流和电压，提高电路的稳定性和效率。
此外，串联电抗还可以用来滤除电路中的谐波和干扰信号，保证电路的正常运行。
在电力系统中，整流电路串联电抗广泛应用于各种场合。
例如，它常常用于直流电源系统中，用来限制电流的波动和提高电源的稳定性。
此外，串联电抗还可以用于交流调制系统中，帮助控制电路中的电压和电流。
除了上述计算公式外，我们还可以通过其他方法来计算整流电路串联电抗的阻抗值。
例如，我们可以使用电路分析方法来求解电路中的电压和电流，然后根据欧姆定律来计算串联电抗的阻抗值。
此外，我们还可以使用仿真软件来模拟整流电路的工作过程，从而得到串联电抗的阻抗值。
总之，整流电路串联电抗是电力系统中的重要元件，它可以帮助控制电路中的电流和电压，提高电路的稳定性和效率。
通过上述公式和方法，我们可以方便地计算串联电抗的阻抗值，并将其应用于实际工程中。
三相桥式整流电路计算公式
三相桥式整流电路计算公式选取铜蕊大小需查表，设备本身的功率(KW)或者是电流量(A).现给你计算公式如下: 1:220V计算公式I=P/VP=IV比如:W电热水器220VA=W/220V=13A电流,就用15A电制.2.380V计算公式(I=A=电流，P=功率=W，V=volt=电压，√3/cosØ-1=功率因数=1.73;n=0.8-0.85电机额定效率常数)I=P/V/(√3/cosq-1)/n例如：一部110t啤机W,380VI=/380/1.73/085=20A电流，就用30A电制.比如：地下生产部整体用电量300KW,380VI=/380/1.73/0.85=537A电流，就用600A总制.变压器容量:100KVA=152A=/380/1.73=152A(380V，25KW)I=p/v/√3/cos￠-1/n=/1.73/0.8=47.53A(铜蕊挑6mm2)用电费计算公式:工业用电(高峰：￥1.4元，平常：￥0.86元，低谷：￥0.444元)以990W为基准：W=PT=(990/)*1小时=0.99*1=0.99*￥0.86元=0.85元/hr除了个题型大概就是说道：以言导线截面积，导线长度，用电器功率大小，电压大小，谋容许通过的最小电流就是多少?该怎么算是?1、串联电路电流和电压有以下几个规律：(如：R1，R2串联)①电流：I=I1=I2(串联电路中各处的电流成正比)②电压：U=U1+U2(总电压等于各处电压之和)③电阻：R=R1+R2(总电阻等同于各电阻之和)如果n个阻值相同的电阻串联，则存有R 总=nR2、并联电路电流和电压有以下几个规律：(如：R1，R2并联)①电流：I=I1+I2(干路电流等同于各支路电流之和)②电压：U=U1=U2(干路电压等于各支路电压)③电阻： (总电阻的倒数等同于各并联电阻的倒数和)或。
如果n个阻值相同的电阻并联，则有R总= R特别注意：并联电路的总电阻比任何一个支路电阻都大。
单相桥式整流电路计算公式(一)
单相桥式整流电路计算公式(一)单相桥式整流电路计算公式1. 桥式整流电路简介桥式整流电路是一种常用的单相整流电路，由四个二极管组成，用于将交流电转换为直流电。
通过合理选择电阻和电容参数，可以实现不同的整流效果和输出波形。
2. 桥式整流电路计算公式输出电压平均值的计算公式输出电压平均值（V_avg）是桥式整流电路的重要参数，可以通过以下公式计算：V_avg = (2/π) * V_m其中，V_m为输入电压的峰值。
例如：假设输入电压的峰值为10V，则桥式整流电路的输出电压平均值为：V_avg = (2/π) * 10 ≈输出电流平均值的计算公式输出电流平均值（I_avg）也是桥式整流电路的重要参数，可以通过以下公式计算：I_avg = (2/π) * I_m其中，I_m为输入电流的峰值。
例如：假设输入电流的峰值为2A，则桥式整流电路的输出电流平均值为：I_avg = (2/π) * 2 ≈输出电压纹波系数的计算公式输出电压纹波系数（Ripple Factor）反映了输出电压的稳定程度，可以通过以下公式计算：R = (V_rms/V_avg) * 100%其中，V_rms为输出电压的有效值。
例如：假设输出电压的有效值为5V，输出电压平均值为，则桥式整流电路的输出电压纹波系数为：R = (5/) * 100% ≈ %3. 总结桥式整流电路是一种常用的单相整流电路，通过合理选择电阻和电容参数，可以实现不同的整流效果和输出波形。
通过以上计算公式，我们可以计算出输出电压平均值、输出电流平均值和输出电压纹波系数等重要参数，为电路设计和分析提供便利。
半波整流和全波整流电压计算公式
半波整流和全波整流是电子电路中常见的两种整流方式，它们能够将交流电转换为直流电。
在实际应用中，需要对半波整流和全波整流的输出电压进行计算，以确保电路的正常工作。
本文将对半波整流和全波整流的电压计算公式进行详细介绍。
一、半波整流的输出电压计算公式在半波整流电路中，输出电压的计算公式为：1. 输出电压（Vout）= 输入电压峰值（Vin）- 理想二极管压降（Vd）其中，输入电压峰值是指交流电压波形的峰值，理想二极管压降是指二极管在导通状态下的电压降，通常约为0.7V。
2. 理想二极管压降（Vd）= 0.7V3. 输出电压（Vout）= 输入电压峰值（Vin）- 0.7V通过以上公式，可以计算出半波整流电路的输出电压。
需要注意的是，实际情况中二极管的压降可能会有所偏差，因此在实际计算中需对实际二极管压降进行修正。
二、全波整流的输出电压计算公式在全波整流电路中，输出电压的计算公式略有复杂，需要分为负半波和正半波来计算。
全波整流电路的输出电压计算公式为：1. 负半波输出电压（Vout-）= 输入电压峰值（Vin）- 理想二极管压降（Vd）2. 正半波输出电压（Vout+）= 输入电压峰值（Vin）- 2*理想二极管压降（Vd）3. 输出电压（Vout）= 负半波输出电压（Vout-）+ 正半波输出电压（Vout+）4. 输出电压（Vout）= 输入电压峰值（Vin）- 1.4V通过以上公式，可以计算出全波整流电路的输出电压。
与半波整流类似，需要考虑实际二极管压降的修正。
总结半波整流和全波整流是常见的电子电路整流方式，它们能够将交流电转换为直流电。
在实际应用中，需要对输出电压进行准确的计算。
本文介绍了半波整流和全波整流的输出电压计算公式，并对其进行了详细的阐述。
在实际应用中，需要根据具体电路的参数和实际情况进行修正，以确保计算出的输出电压符合实际需求。
由于半波整流和全波整流在电子电路中的重要性，我们需要更深入地了解它们的计算公式，并且探讨在实际使用中可能遇到的问题以及如何加以修正。
桥式整流公式
桥式整流公式
【实用版】
目录
1.桥式整流电路概述
2.桥式整流公式推导
3.桥式整流公式的应用
4.结论
正文
一、桥式整流电路概述
桥式整流电路，是一种将交流电转换为直流电的电路。
与半波整流电路相比，桥式整流电路具有更高的整流效率，因此在实际应用中更为广泛。
桥式整流电路主要由四个二极管和一个负载组成，通过二极管的导通和截止，使得交流电的正半周和负半周都能参与到直流电的输出中。
二、桥式整流公式推导
桥式整流电路的整流公式较为复杂，其公式为：
Ud = √2 * U2 * (1 + cosθ)
其中，Ud 表示输出的直流电压，U2 表示输入的交流电压的有效值，θ表示输入交流电的相位角。
该公式的推导过程较为复杂，涉及到电路的分析和数学的运算，需要一定的专业知识才能理解和运用。
三、桥式整流公式的应用
桥式整流公式在实际应用中有广泛的应用，它能够准确地计算出桥式整流电路的输出直流电压，为电路的设计和优化提供重要的理论依据。
例如，在设计一个桥式整流电路时，如果已知输入的交流电压和负载的电流，
就可以通过桥式整流公式计算出所需的二极管的个数和型号。
四、结论
桥式整流电路是实现交流电到直流电转换的重要电路，其整流公式是计算输出直流电压的关键公式。
三相整流功率计算公式
三相整流功率计算公式三相整流功率计算公式是用于计算三相整流电路中的功率输出的公式。
在三相整流电路中，三相交流电经过整流后转化为直流电，而功率是衡量电路输出能力的重要指标之一。
了解和掌握三相整流功率计算公式对于电力工程师和电路设计师来说是非常重要的。
在三相整流电路中，输入的三相交流电电压分别为Ua、Ub和Uc，电流分别为Ia、Ib和Ic。
根据功率计算公式，三相整流电路的输出功率P可以通过以下公式计算得出：P = √3 * U * I * cos(θ)其中，√3表示3的平方根，U表示三相交流电电压的幅值，I表示三相交流电电流的幅值，cos(θ)表示功率因数。
在公式中，√3是一个常数，表示三相电压和电流之间的关系。
U和I分别是三相交流电压和电流的幅值，它们可以通过电压表和电流表测量得到。
cos(θ)是功率因数，表示三相电路中有功功率与视在功率之间的比值。
功率因数通常是一个介于0和1之间的数值，它反映了电路的功率效率。
通过三相整流功率计算公式，我们可以快速准确地计算出三相整流电路的功率输出。
这对于电力工程师和电路设计师来说非常有用，可以帮助他们评估电路的性能和效率，并进行相应的优化和改进。
除了功率计算公式，还有一些与功率相关的重要概念需要了解。
例如，有功功率表示电路中真实消耗的功率，它由功率计算公式中的cos(θ)决定。
而视在功率则表示电路中的总功率，它由电压和电流的乘积决定。
通过计算功率因数，我们可以判断电路的功率效率和负载特性。
总结起来，三相整流功率计算公式是用于计算三相整流电路输出功率的重要工具。
掌握这个公式对于电力工程师和电路设计师来说至关重要，它可以帮助他们评估电路的性能和效率，并进行相应的优化和改进。
在实际应用中，我们可以通过测量电压和电流的幅值，并计算功率因数，来快速准确地计算出三相整流电路的功率输出。
通过合理地利用和应用三相整流功率计算公式，我们可以提高电路的效率和性能，为实际应用带来更多的便利和效益。
经验整流电路简单的计算公式
经验整流电路简单的计算公式整流电路是一种电路，用于将交流电信号转换为直流电信号。
整流电路广泛应用于许多电子设备中，例如电源和电子变压器。
在本文中，我们将介绍整流电路的基本原理，以及常见的整流电路类型和简单的计算公式。
整流电路的基本原理交流电是电压大小和方向都随时间变化的电信号。
但是，在许多电子设备中，我们需要使用直流电信号。
直流电是电压大小和方向都保持恒定的电信号。
整流电路的基本原理就是将交流电信号转换为直流电信号。
这可以通过使用二极管等元件来实现。
二极管是一种具有两个电极的电子元件，它只允许电流在一个方向上通过。
当交流电信号通过二极管时，二极管会阻止电流反向流动的部分，从而产生一个近似恒定的直流输出。
常见的整流电路类型1.单相半波整流电路单相半波整流电路是最简单的整流电路之一、它由一个二极管和一个负载组成。
交流信号通过二极管流向负载，然后流回电源。
由于二极管只允许电流在一个方向上通过，所以只有交流信号的半个周期会被传递给负载。
因此，输出信号的频率是输入信号频率的一半。
2.单相全波整流电路单相全波整流电路比单相半波整流电路更高效。
它由四个二极管和一个中心引线组成。
交流信号通过两个二极管中的一个流向负载，然后通过另外两个二极管中的一个流回电源。
这样，整个交流信号的每个周期都会被传递给负载，因此输出信号的频率相同。
3.三相整流电路三相整流电路是用于处理三相交流电信号的整流电路。
它通常由六个二极管和三个负载组成。
每个负载都接收一个相位相差120度的交流信号。
交流信号通过二极管流向负载，然后通过另一个二极管流回电源。
三相整流电路可以提供高效的功率输出。
在整流电路中，一些常见的计算公式可以帮助我们计算电压、电流和功率等参数。
1. 平均输出电压（Voav）在单相半波整流电路中，平均输出电压可以通过以下公式计算：Voav = (Vp × π) / (2 × 根号2)其中，Vp为输入电压的峰-峰值（Vp-p）。
全桥整流电路的公式
全桥整流电路的公式全桥整流电路是一种常见的电路拓扑结构，主要用于将交流电转换为直流电供电。
它由四个电子器件（二极管）组成，通过交替导通和截断来实现电流方向的控制和转换。
全桥整流电路可以提供高效率的电能转换，并且被广泛应用于电源和电子设备中。
在全桥整流电路中，正弦交流电源通常由变压器提供。
变压器的输出接入电路的两个相对输出端，而中性点则连接到电路的负极。
全桥整流电路的公式可以表达如下：V_out = |V_in| - 2 * V_d其中，V_out表示输出电压，V_in表示输入交流电源的峰值电压。
V_d表示二极管的压降，它取决于使用的二极管类型和电流。
对于硅二极管，V_d约为0.7伏；而对于钛化物二极管，则约为0.3伏。
全桥整流电路的工作原理如下：当输入交流电源的正半周为正时，二极管D1和D4导通，而二极管D2和D3截断。
此时，电流经过D1和D4流向输出电路，并输出正半周的电压；当输入交流电源的负半周为正时，二极管D2和D3导通，而二极管D1和D4截断。
此时，电流经过D2和D3流向输出电路，并输出负半周的电压。
通过这种方式，全桥整流电路可以有效地将交流电转换为直流电。
需要注意的是，全桥整流电路中的二极管必须具备足够的电压和电流承受能力，同时具备良好的耐反向压力能力。
此外，合适的脉冲宽度调制（PWM）控制和滤波电容的添加也是常见的优化手段，以提高转换效率和减小输出波动。
全桥整流电路是一种常用且高效的电路拓扑结构，通过适当的控制和转换，可以将交流电源转换为直流电源。
其公式描述了输出电压与输入电压之间的关系，而工作原理则解释了电路如何实现电流方向的控制和转换。
桥式整流公式
桥式整流公式摘要：1.桥式整流电路简介2.桥式整流公式推导3.桥式整流电路的优点和应用4.桥式整流电路的参数计算与分析5.桥式整流电路的调试与维护正文：一、桥式整流电路简介桥式整流电路是一种常用的整流电路，它可以将交流电转换为直流电。
桥式整流电路主要由四个二极管和两个电容器组成。
当输入交流电时，四个二极管交替导通，使电流流经负载。
由于二极管的单向导通特性，输出电压为半个周期内的正向电压。
二、桥式整流公式推导1.输入电压ui波形为正弦波，峰值为Um。
2.输出电压uo为负载电阻Rl两端的电压，平均值为0。
3.整流二极管的导通角度为180°，所以一个周期内只有一个二极管导通。
4.设负载电阻Rl上的电压为Vo，一个周期内二极管D1、D3导通，电容器Cl充电至电压Vo；二极管D2、D4导通，电容器Cl放电至电压-Vo。
5.电容器Cl的电压平均值为0，所以输出电压的平均值为0。
三、桥式整流电路的优点和应用1.优点：桥式整流电路具有较高的整流效率，可以实现全波整流，输出电压纹波系数较小。
2.应用：广泛应用于电源、电子设备等领域，如开关电源、充电器、通信设备等。
四、桥式整流电路的参数计算与分析1.计算负载电阻Rl：根据输出电压uo和输出电流Io，可得Rl = Uo / IO。
2.计算二极管的额定电流Id：根据负载电流Io，选取大于Io的额定电流Id。
3.计算电容C1、C2的容量：根据输出电压uo、开关频率f和允许的纹波电压，可得C1、C2的容量。
五、桥式整流电路的调试与维护1.调试：检查电路元件的连接是否正确，测量输入电压、输出电压、电流等参数，调整电位器使输出电压满足要求。
2.维护：定期检查二极管、电容器等元件的工作状态，发现损坏及时更换，保持电路工作稳定。
综上所述，桥式整流电路作为一种高效的整流方式，在实际应用中具有广泛的价值。
通过合理的电路设计和参数选取，可以实现良好的整流效果。
经验：整流电路简单的计算公式
整流二极管可用半导体锗或硅等材料制造。
硅整流二极管的击穿电压高，反向漏电流小，高温性能良好。
通常高压大功率整流二极管都用高纯单晶硅制造。
这种器件的结面积较大，能通过较大电流（可达上千安），但工作频率不高，一般在几十千赫以下。
整流二极管主要用于各种低频整流电路。
整流电路分类：单向、三相与多项整流电路；还可分为半波、全波、桥式整流电路；又可分为可控与不可控；当全部或部分整流元件为可控硅（晶闸管）时称可控整流电路（一）不可控整流电路1、单向二极管半波整流电路半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低；因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。
输出直流电压U=0.45U2流过二极管平均电流I=U/RL=0.45U2/RL二极管截止承受的最大反向电压是Um反=1.4U22、单向二极管全波整流电路因此称为全波整流，全波整流不仅利用了正半周，而且还巧妙地利用了负半周，从而大大地提高了整流效率（Usc＝0.9e2，比半波整流时大一倍）另外，这种电路中，每只整流二极管承受的最大反向电压，是变压器次级电压最大值的两倍，因此需用能承受较高电压的二极管。
输出直流电压U=0.9U2流过二极管平均电流只是负载平均电流的一半,即流过负载的电流I=0.9U2/RL流过二极管电流I=0.45U2/RL二极管截止时承受2.8U2的反向电压因此选择二极管参数的依据与半波整流电路相比有所不同，由于交流正负两个半周均有电流流过负载，因此变压器的利用率比半波整流高。
二极管全波整流的另一种形式即桥式整流电路，是目前小功率整流电路最常用的整流电路。
3、二极管全波整流的结论都适用于桥式整流电路，不同点仅是每个二极管承受的反向电压比全波整流小了一半。
桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全波整洗电路小一半！U=0.9U2流过负载电流I=0.9U2/RL流过二极管电流I=0.45U2/RL二极管截止承受反向电压U=1.4U2另外，在高电压或大电流的情况下，如果手头没有承受高电压或整定大电滤的整流元件，可以把二极管串联或并联起来使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整流二极管可用半导体锗或硅等材料制造。
硅整流二极管的击穿电压高，反向漏电流小，高温性能良好。
通常高压大功率整流二极管都用高纯单晶硅制造。
这种器件的结面积较大，能通过较大电流（可达上千安），但工作频率不高，一般在几十千赫以下。
整流二极管主要用于各种低频整流电路。
整流电路分类：单向、三相与多项整流电路；还可分为半波、全波、桥式整流电路；又可分为可控与不可控；当全部或部分整流元件为可控硅（晶闸管）时称可控整流电路（一）不可控整流电路1、单向二极管半波整流电路半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低；因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。
输出直流电压U=0.45U2流过二极管平均电流I=U/RL=0.45U2/RL二极管截止承受的最大反向电压是Um反=1.4U22、单向二极管全波整流电路因此称为全波整流，全波整流不仅利用了正半周，而且还巧妙地利用了负半周，从而大大地提高了整流效率（Usc＝0.9e2，比半波整流时大一倍）另外，这种电路中，每只整流二极管承受的最大反向电压，是变压器次级电压最大值的两倍，因此需用能承受较高电压的二极管。
输出直流电压U=0.9U2流过二极管平均电流只是负载平均电流的一半,即流过负载的电流I=0.9U2/RL流过二极管电流I=0.45U2/RL二极管截止时承受2.8U2的反向电压因此选择二极管参数的依据与半波整流电路相比有所不同，由于交流正负两个半周均有电流流过负载，因此变压器的利用率比半波整流高。
二极管全波整流的另一种形式即桥式整流电路，是目前小功率整流电路最常用的整流电路。
3、二极管全波整流的结论都适用于桥式整流电路，不同点仅是每个二极管承受的反向电压比全波整流小了一半。
桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全波整洗电路小一半！U=0.9U2流过负载电流I=0.9U2/RL流过二极管电流I=0.45U2/RL二极管截止承受反向电压U=1.4U2另外，在高电压或大电流的情况下，如果手头没有承受高电压或整定大电滤的整流元件，可以把二极管串联或并联起来使用。
图5-7 示出了二极管并联的情况：两只二极管并联、每只分担电路总电流的一半，三只二极管并联，每只分担电路总电流的三分之一。
总之，有几只二极管并联，"流经每只二极管的电流就等于总电流的几分之一。
但是，在实际并联运用时"，由于各二极管特性不完全一致，不能均分所通过的电流，会使有的管子困负担过重而烧毁。
因此需在每只二极管上串联一只阻值相同的小电阻器，使各并联二极管流过的电流接近一致。
这种均流电阻R一般选用零点几欧至几十欧的电阻器。
电流越大，R应选得越小。
图5-8示出了二极管串联的情况。
显然在理想条件下，有几只管子串联，每只管子承受的反向电压就应等于总电压的几分之一。
但因为每只二极管的反向电阻不尽相同，会造成电压分配不均：内阻大的二极管，有可能由于电压过高而被击穿，并由此引起连锁反应，逐个把二极管击穿。
在二极管上并联的电阻R，可以使电压分配均匀。
4、1）滤波电容未接入时的半波整流电路输出电压与变压器次级的电流（即流过二极管的电流）纹波大，输出直流电压比较小，为0.45U22）负载开路时候半波整流电路：输出电压波纹为零，为理想的直流电压且输出直流电压高输出电压保持1.414U2不变3)有载情况下电容滤波整流电路当二极管截止时，电容两端电压就不能保持不变，电容向负载放电，负载电流等于电容的放电电流；输出电压可达到1-1.2U2。
当电容C愈大，放电进行愈慢，将使截止期加长，在稳定情况下，电容C在一个周期内充电电荷等于放电电荷。
故当截止期加长，导通时间相对缩短，充电电流将相对地增大。
我们知道，在电流平均值相同条件下，脉冲的宽度愈窄，幅度愈高，其有效值愈大，故具有电容滤波的整流电路，在输出直流电流相同的条件下，二极管的发热较为严重。
滤波电容愈大，这种现象也愈显著。
特别在开机瞬间，这时滤波电容C上未充电，故其开始几周的充电电流不但幅值大，而且持续时间长。
为了限制二极管的电流，有时给二极管串一限流电阻，但导致一定功率的损耗。
但是滤波电容越大，滤波效果越好。
通常认为滤波电路的放电时间常数CR L比交流电源周期T大三至五倍，滤波效果能令人满足；即C≥（3-5）T/R L；可用于半波整流滤波电路选择电容的估算公式。
4）整流器主要参数对输出电压的影响1、固定负载电阻RL滤波电容C，变化整流器内阻。
当整流器内阻增大时，充电电流在内阻上所产生的电压大，电容两端可能电压减小，输出电压减小，纹波电压变化不大4、固定整流器内阻和滤波电容。
当负载电阻减小时，放电速度加快，输出电压减小，波纹增大。
因此这种电路适用于电流较小的场合。
5）具有电容滤波的单向全波和桥式整流器输出直流电压仍为U=（1-1.2）U2滤波电容的估算，由于电容放电时间比半波缩短一半，C≥（3-5）T/2R L（注：提高频率可以降低对滤波电容的容量）在桥式整流或全波整流电路中，若无电容滤波，输出电压U=0.9U2若有电容滤波，但负载开路时，则有输出电压为U=1.4U2有电容滤波并且有负载的情况息，输出电压介于0.9-1.4U2之间所哟滤波效果为R L C=(2-5)T/2如果整流电路内阻很小，一般可认为输出电压为1.2U26）电感滤波电路整流电路输出端经过一个串联电感线圈再接到负载电感可以产生滤波作用。
可以这样理解：整流后的交流成分大部分降在电感线圈上，而直流成分基本上在负载上，输出电感的交流成分大大减小。
电感量愈大，负载RL愈小，输出直流电压就愈平稳，滤波效果就愈大。
由于电感滤波电路输出电压大小与负载大小无关，而负载电阻RL愈小（输出电流大），滤波效果愈好，因此适合用于负载电流较大的场合。
7）其他形式的滤波电路1、电感电容倒L型滤波电路：无论对小电流和较大带电流的负载都能起到很好的滤波作用2、π型滤波电路相当于一级电容滤波和一级倒L型滤波电路串联而成。
因此可进一步提高滤波效果5、RC滤波电路输出直流电压为U=RL/(RL+R) 由于R会影响输出直流电压大小因此适合小电流情况下工作8）1、低通滤波工作原理：串联电感具有隔直同交的作用，并联电容的容抗随频率上升而下降，而对高频信号具有旁路作用，L和C共同作用，使输出电压的高频分量大为减小。
2、高通滤波器工作原理：串联电容阻止低频信号通过而让高频通过，并联电感则对直流信号和低频信号起旁路作用3、带通滤波器让通频带以内的信号顺利通过，而通频带以外的信号则被一抑制掉。
L、C串并联组合特性分析6、带阻滤波器举例：输出直流电压30V 负载电流500mA 用220V 50HZ交流电网供电a)确定电路：桥式整流b)选择二极管：流过二极管电流I=1/2I负载=500/2=250mA二极管反向承受电压为1.4U2，根据经验数据，电容滤波电路输出直流电压大都可达到变压器次级有效值1-1.2倍，这里取1.2倍。
U2=30/1.2=25V每个最大反向电压为U反=1.4U2=35V因此选择2CP33A，其最大整流电流为500mA,最高反向电压为50V3）选择滤波电容应使放电时间常数τ为电源电压半个周期的3-5倍，这里取5倍τ=5T/2=5/2f=5/2*50=0.05sRL=30/0.5=60欧C=τ/RL=0.05/60=835微法取滤波电容为1000微法，在空载输出电压可达1.4U2=35V，故耐压可取50V。
4）变压器要求U2=Umax/1.2=25V一般来说，有效值大于平均值。
当滤波电容愈大，电流脉冲愈窄，二者的差别愈大，可达1.5倍甚至更大，取I=1.6Im=1.6*500=800mA例题二已知负载电阻RL=80欧，负载电压U为110V，采用单向桥式整流电路，交流电源电压为380V，如何选用二极管？1）负载电流为I=110/80=1.4A2）每个二极管通过的电流为0.7A；3）变压器次级电压有效值：U2=110/0.9=122v4）考虑到变压器次级绕组及管子的压降，变压器次级电压大约高出10%，即122*1.1=134V5）二极管反向耐压为U RM=1.4*134=189V选用的二极管最大整流为1A，最高反向电压300V的整流二极管，如2CE11C例题三：一桥式整流电容滤波电路，其交流电源频率f=50HZ,负载电阻RL为120欧，输出电压为30V，如何选择电容？解：采用电容时，输出波形的平直程度和电容C的充放电时间常数τ=R L C 有关，一般R L C=5*T/2且T=1/f=1/50=0.02sR L C=5*0.02/2=0.05s已知R L=120欧，C=0.05/ R L=417微法。
选取C=470微法耐压50V的电解电容其他类型整流滤波电路各种滤波电路特性对比表LC用于电流较大、要求输出电压脉动较小的场合，用于高频更为合适。
LC组成的π型电路滤波效果比LC滤波器更好，但对整流二极管电流冲击大π型RC滤波：电阻对交直流都具有同样的降压作用，但与其与电容配合后，就使脉动电压的交流分量较多的降落在电阻两端，而较小的降落在负载上，故而实现滤波作用。
R愈大，C2愈大，滤波效果愈好。
但R太大会使直流压降增加，所以这种滤波电路主要应用于负载电流较小而又要求输出电压脉动很小的场合。
单L型l滤波：可得到比较平滑的直流1、二倍压整流电路倍压整流电路主要产生高电压小电流直流电压；优点是可以在不增加次级绕组线圈和二极管反峰电压的条件下，通过多次倍压得到较高的直流电压输出。
整流电路总结：半波整流电路简单，所用元件少，但其输出直流成分小，脉动成分大。
桥式整流电路：滤波效果好，但使用二极管数量多倍压整流电路：输出电压高，但只能输出很小的电路，带负载能力差。
