电流互感器为什么二次侧要接地

维修电工答辩题

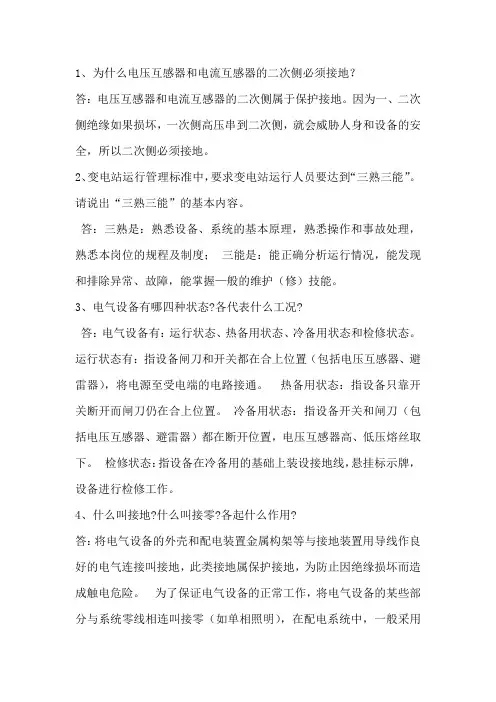

1、为什么电压互感器和电流互感器的二次侧必须接地？答：电压互感器和电流互感器的二次侧属于保护接地。

因为一、二次侧绝缘如果损坏，一次侧高压串到二次侧，就会威胁人身和设备的安全，所以二次侧必须接地。

2、变电站运行管理标准中，要求变电站运行人员要达到“三熟三能”。

请说出“三熟三能”的基本内容。

答：三熟是：熟悉设备、系统的基本原理，熟悉操作和事故处理，熟悉本岗位的规程及制度；三能是：能正确分析运行情况，能发现和排除异常、故障，能掌握—般的维护（修）技能。

3、电气设备有哪四种状态?各代表什么工况?答：电气设备有：运行状态、热备用状态、冷备用状态和检修状态。

运行状态有：指设备闸刀和开关都在合上位置（包括电压互感器、避雷器），将电源至受电端的电路接通。

热备用状态：指设备只靠开关断开而闸刀仍在合上位置。

冷备用状态：指设备开关和闸刀（包括电压互感器、避雷器）都在断开位置，电压互感器高、低压熔丝取下。

检修状态：指设备在冷备用的基础上装设接地线，悬挂标示牌，设备进行检修工作。

4、什么叫接地?什么叫接零?各起什么作用?答：将电气设备的外壳和配电装置金属构架等与接地装置用导线作良好的电气连接叫接地，此类接地属保护接地，为防止因绝缘损坏而造成触电危险。

为了保证电气设备的正常工作，将电气设备的某些部分与系统零线相连叫接零（如单相照明），在配电系统中，一般采用三相三线制供电方式，即去掉零线，利用大地作零线，这种系统中接零实际上就是接地，但这种接地属工作接地。

5、什么叫接触电压?什么叫跨步电压?允许值各为多少?答：电气设备发生接地时，接地电流流过接地装置，大地表面形成分布电位，在该地面离开设备水平距离和垂直距离间有电位差，人体接触该二点时所承受的电压叫接触电压，人体的接触电压允许为10V，不允许超过36V，由于接地的影响，在接地点附近将有不同的电位分布，人步入该范围两脚跨间距离之间的电位差叫跨步电压，跨步电压不允许超过40V。

6、安全电压等级分几类？对哪些特殊场合要求安全电压照明？（1）隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.4cm 等场所的照明，电源电压应不大于36V。

CT二次回路为什么要短路且一点接地？

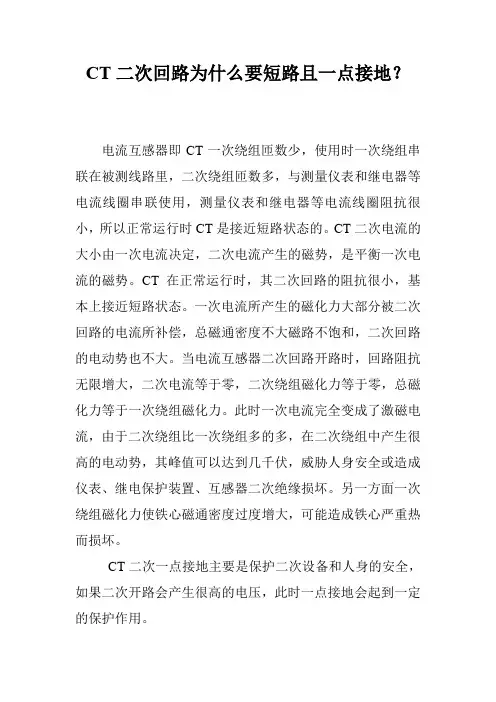

CT二次回路为什么要短路且一点接地？
电流互感器即CT一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT是接近短路状态的。

CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势。

CT在正常运行时，其二次回路的阻抗很小，基本上接近短路状态。

一次电流所产生的磁化力大部分被二次回路的电流所补偿，总磁通密度不大磁路不饱和，二次回路的电动势也不大。

当电流互感器二次回路开路时，回路阻抗无限增大，二次电流等于零，二次绕组磁化力等于零，总磁化力等于一次绕组磁化力。

此时一次电流完全变成了激磁电流，由于二次绕组比一次绕组多的多，在二次绕组中产生很高的电动势，其峰值可以达到几千伏，威胁人身安全或造成仪表、继电保护装置、互感器二次绝缘损坏。

另一方面一次绕组磁化力使铁心磁通密度过度增大，可能造成铁心严重热而损坏。

CT二次一点接地主要是保护二次设备和人身的安全，如果二次开路会产生很高的电压，此时一点接地会起到一定的保护作用。

谈电流互感器二次回路两点接地对保护的影响

谈电流互感器二次回路两点接地对保护的影响作者：王朋来源：《消费电子·理论版》2014年第01期摘要：本文对电流互感器二次回路两点接地故障进行分析，并提供实际工程中接地对保护的影响作为参考。

关键词：电流互感器；二次回路；两点接地；保护装置中图分类号：TM452 文献标识码：A 文章编号：1674-7712 （2014） 02-0000-01国民经济的发展，人民生活水平的不断提高，逐渐向高技术的方向发展。

然而我国电流互感器的发展直接关系到我国电力工程的企业发展，对于我国电力工程行业来说，在我国的经济中占有着很重要的地位，如果我国的电力工程的进步与发展对我国的国民经济的发展会起到巨大的促进作用，那么，在我国国民经济的不断发展的新步伐下，我国电流互感器二次回路中两点接地对其保护装置有着直接的影响。

一、电流互感器的概念对于电流互感器原理主要是依据电磁感应原理的，其电流互感器主要是由闭合的铁心和绕组组成的，它的一次绕组匝数很少，串在需要测量的电流的线路中，因此，它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次回路始终是闭合的，所以，测量仪表和保护回路串联线圈的阻抗很小。

电流互感器的工作状态接近短路。

二、电流互感器的常见故障（一）电流互感器的绝缘很厚，有的绝缘包绕松散，绝缘层间有皱折，加之真空处理不良，浸渍不完全而造成含气空腔，从而就很容易引起局部放电故障。

（二）电容屏尺寸与排列不符合设计要求，甚至少放电容屏，电容极板不光滑平整，甚至错位或者断裂，使其均压特性破坏。

因此，当局部固体绝缘沿面的电场强度达到一定数值时，就会造成局部放电。

对于上述局部放电的直接后果是使绝缘油裂解，在绝缘层间生成大量的X 腊。

介损增大。

这种放电是有累积效应的任其发展下去，油中气体分析将可能出现电弧放电的特征。

（三）由于绝缘材料不清洁或者含湿高，可能在其表面产生沿面放电。

电流二次回路两点接地对继电保护的影响

电流二次回路两点接地对继电保护的影响摘要：随着近些年来我国电气化设备的不断增多，对电力的依赖性不断加强，同时也极大的促进了我国电力系统的不断升级。

在电力系统运行过程中由于继电保护二次回路问题引发的一系列故障也逐渐引起了人们的重视。

如何对这些故障问题进行解决，保证电力系统的稳定运行已经成为现阶段研究的重点。

本文阐述电流互感器二次回路两点接地产生的原因及危害，结合一起母线保护误动事故的实例，说明了交流电流二次回路两点接地对继电保护的影响，最后提出了防范和整改措施。

关键词：继电保护；二次回路；两点接地；预控措施规程规定电流互感器二次回路的一个电气连接必须有一个可靠的接地点。

当几组有电联系的电流互感器二次回路连接构成一套保护装置时，宜在保护屏上设置一个公共的可靠接地点。

交流电流二次回路也不允许存在多点接地。

以下分析了交流电流二次回路两点接地的原因和危害，提出了切实可行的防范与整改措施。

1.两点接地的原因及危害1.1 两点接地的原因1）电缆绝缘击穿，设备老化等原因，造成电流二次回路绝缘损坏接地；2）设备定检预试过程中，电流端子 N 线未可靠划开，如图 1 所示，实验过程中由于保护测试仪电流 N 与电压 N 端在装置内部短接，导致电流回路两点接地：图1 现场两点接地示意图3）误碰电流二次回路，造成电流回路两点接地；4）误设计、误施工等人为原因造成电流回路两点接地。

1.2 两点接地的危害交流电流二次回路发生两点或多点接地时，会引起保护装置或相关自动装置的不正确动作。

如果在电流互感器二次侧存在两点接地，并且接地点正好在保护装置或相关自动装置的继电器电流线圈两侧，那么两接地点与地电网将形成并联回路。

一方面，会使电流线圈短路，系统内发生故障时，流过继电器线圈的电流远小于电流互感器二次通入的故障电流，从而造成内部故障时保护的拒动。

另一方面，在外部发生接地故障或者有雷电压侵入地网时，两接地点间可能有较大的电位差，从而在继电器线圈中产生比较的额外电流，使流过继电器线圈的电流远大于电流互感器二次侧通入的电流，继而造成外部故障时保护的误动。

风力发电运行检修员职业技能鉴定题库(技师)第002套

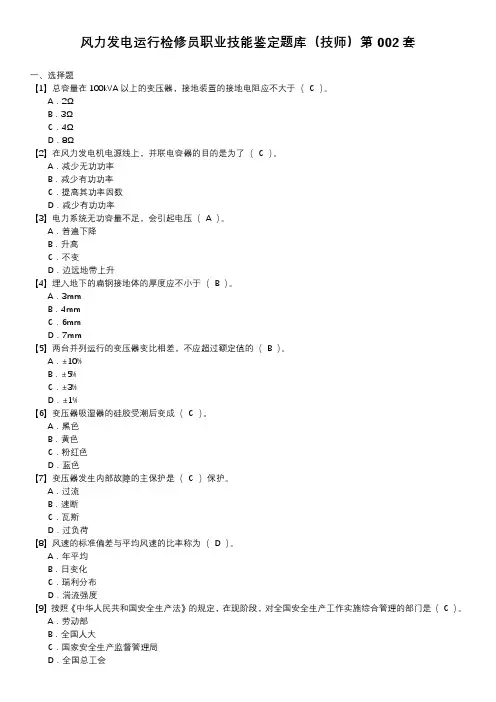

风力发电运行检修员职业技能鉴定题库（技师）第002套一、选择题【1】总容量在100kVA以上的变压器，接地装置的接地电阻应不大于（ C ）。

A．2ΩB．3ΩC．4ΩD．8Ω【2】在风力发电机电源线上，并联电容器的目的是为了（ C ）。

A．减少无功功率B．减少有功功率C．提高其功率因数D．减少有功功率【3】电力系统无功容量不足，会引起电压（ A ）。

A．普遍下降B．升高C．不变D．边远地带上升【4】埋入地下的扁钢接地体的厚度应不小于（ B ）。

A．3mmB．4mmC．6mmD．7mm【5】两台并列运行的变压器变比相差，不应超过额定值的（ B ）。

A．±10%B．±5%C．±3%D．±1%【6】变压器吸湿器的硅胶受潮后变成（ C ）。

A．黑色B．黄色C．粉红色D．蓝色【7】变压器发生内部故障的主保护是（ C ）保护。

A．过流B．速断C．瓦斯D．过负荷【8】风速的标准偏差与平均风速的比率称为（ D ）。

A．年平均B．日变化C．瑞利分布D．湍流强度【9】按照《中华人民共和国安全生产法》的规定，在现阶段，对全国安全生产工作实施综合管理的部门是（ C ）。

A．劳动部B．全国人大C．国家安全生产监督管理局D．全国总工会【10】《中华人民共和国电力法》总共（ D ）。

A．八章七十条B．八章七十五条C．九章七十五条D．十章七十五条【11】电流表和电压表串联附加电阻后，能扩大量程的是（ D ）。

A．电流表B．都能C．都不能D．电压表【12】矿物型润滑油存在高温时（ B ）,低温时易凝结的缺点。

A．流动性差B．成份易分解C．黏度高D．黏度低【13】-切电磁现象都起源于（ C ）。

A．电感B．电容C．电流D．电压【14】风力发电机组结构所能承受的最大设计风速叫（ B ）。

A．平均风速B．安全风速C．切出风速D．瞬时风速【15】风速仪传感器属于（ C ）。

A．温度传感器B．压力传感器C．转速传感器D．振动传感器D【16】电流互感器的二次侧严禁（ B ）。

电流互感器二次回路接地解析

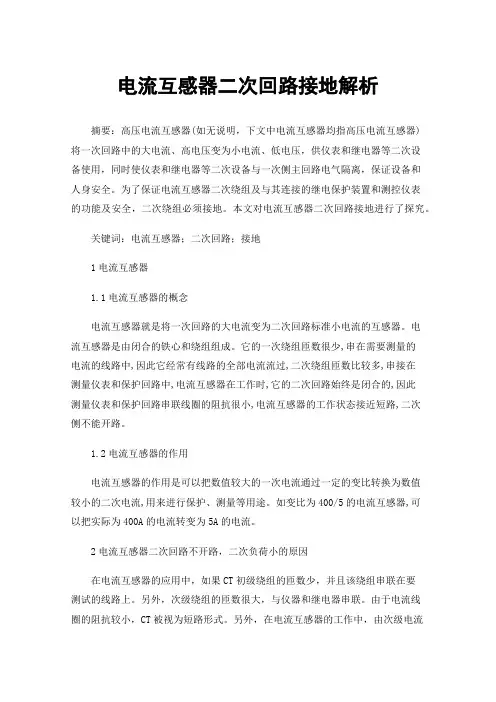

电流互感器二次回路接地解析摘要：高压电流互感器(如无说明，下文中电流互感器均指高压电流互感器)将一次回路中的大电流、高电压变为小电流、低电压，供仪表和继电器等二次设备使用，同时使仪表和继电器等二次设备与一次侧主回路电气隔离，保证设备和人身安全。

为了保证电流互感器二次绕组及与其连接的继电保护装置和测控仪表的功能及安全，二次绕组必须接地。

本文对电流互感器二次回路接地进行了探究。

关键词：电流互感器；二次回路；接地1电流互感器1.1电流互感器的概念电流互感器就是将一次回路的大电流变为二次回路标准小电流的互感器。

电流互感器是由闭合的铁心和绕组组成。

它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路,二次侧不能开路。

1.2电流互感器的作用电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流,用来进行保护、测量等用途。

如变比为400/5的电流互感器,可以把实际为400A的电流转变为5A的电流。

2电流互感器二次回路不开路，二次负荷小的原因在电流互感器的应用中，如果CT初级绕组的匝数少，并且该绕组串联在要测试的线路上。

另外，次级绕组的匝数很大，与仪器和继电器串联。

由于电流线圈的阻抗较小，CT被视为短路形式。

另外，在电流互感器的工作中，由次级电流产生的磁通势将起到消磁作用，但是由于励磁电流较小，励磁电流相对较小。

芯中的总磁通也非常小，并且次级绕组的感应电动势也非常小。

但是，在运行中，如果消磁效果消失，则初级电流将完全成为励磁电流，并且磁芯将处于饱和状态。

如果次级绕组的匝数很大，则次级绕组两端的电压将会很高，这严重威胁了设备和人员的安全。

另外，当次级电路断开时，由于开路相电流为零，保护装置可能会失效或不动作，并且铁芯在磁饱和状态下会产生严重的热量。

探讨变电站电压互感器二次回路一点接地

《÷塑篓屈探讨变电站电压互感器二次回路一点接地黄宁字(广西og力-r业勘察设计研究院，广西南宁530023)脯耍】本文结合笔者工作实际对变电站电压互感器二次回路一点接地方案进行了阐述分析。

二次回路若没有接地点，则接在互感器一次侧的高压电压将通过互感器一、二次线圈问的分布电容和二次回路的对地电密丝成分压，将高压电压引入二次回路。

互感器二次回路如果有了接地点。

则二次回路对地电容将为零，从而达到了保证安全的目的。

日蝴]电压互感器；二次回路；一点疆她在运行中的电流互感器或电压互感器的二次回路上，必须只能通过一点接于接地网。

因为—个变电所的接地网并非实际的等电位面，因而在不同点会出现电位差。

当大的接地电流注入电网时，各点问可能有较大的电位差。

如l果—个电连通的回路在变电所的不同点同时接地，地网上的电位差将窜入这个连通的回路，有时还造成不应有的分流。

在有的情况下，可能将这个在一次系统中不存在的电压引入继电保护的检测回路中，使测量电压数据不正确，波形畸变，导致阻抗元件和方向元件的不正确动作。

1互感器二次回路接地特性为防a L,N．3,身和设备造成危害与测量的精度无关的接地称为设备的保安性接地。

电流、电压互感器的接地点应属于这一类。

为了使电流或电压互感器能正确地将一次的大电流或高电压正确的传变为二次的小电流或小电压，互感器必须至少配置一、二次2个绕组，一、二次绕组之间用有足够的绝缘强度的绝缘材料将两个系统电气隔离，仅通过磁的联系和不同匝数比实现正确的传变。

但在制造时，2个绕组之间不可避免地存在分布电容。

另外，互感器的二次—般也要通过电缆接相关的二次设备，互感器的二次电缆和所接的二次设备对地之间也存在分布电容。

虽然这一分布电容量值很小，正常时不影响一、二次的传变关系，而在某种情况下则是非常危险的。

如当互感器二次不‘接地时，一次系统的高电压将通过这2种分布电容耦合到互感器的二次回路，对人身和设备的安全造成危害。

(整理)动力机务员中级配电题库

动力机务员（中级）配电题库一、填空题：1、由于电弧具有能量集中，温度高、亮度强，因此必须在开关电器中，安装灭弧装置，防止烧毁开关触头。

2、互感器二次侧一端必须接地，其原因是为防止一次侧与二次侧短路，二次侧带上高电，危及人身和设备的安全。

在使用电流互感器时，二次绕组的电路是不允许开路路，电压互感器在工作时二次绕组侧不得短路。

3、继电器由三个基本部分组成：感测（承受）机构、中间（比较）机构和执行机构。

4、交直流接触器的重要区别是，交流接触器安装了短路环，用于消除（磁势过零点）磁通变化引起的振动。

5、交流电缆一般应采用三相五线制电缆，连接时绿线对应 B相，黄/绿花线对应接地线，红线对应 C相，黄线对应 A相，蓝线对应零线N 。

6、联合接地方式的接地体由两部分组成：即利用镀锌钢管或角钢垂直打入土壤作为垂直接地体和围绕钢管或角钢逐一水平焊接的扁钢作为水平电极。

7、接地汇集线分为垂直接地总汇集线和水平接地分汇集线两部分。

8、直流熔断器的额定电流值应不大于最大负载电流的 2 倍。

各专业机房（设备）熔断器的额定电流值应不大于最大负载电流的 1.5 倍。

9、停电检修时，应先停低压、后停高压；先断负荷开关，后断隔离开关。

切断电源后，三相线上均应接挂接地线。

10、在有严重电磁干扰的环境下测试直流供电系统的宽频杂音电压时，测试线两端应并入0. 1 F的无极性电容。

11、当冲击电流或雷电流通过接地体向大地散流时，用冲击接地电阻来量度。

该电阻R CH与工频接地电阻Ro的关系是：R CH＞ Ro。

12、电气设备安全操作规程是电气安全管理的重要内容，复杂的倒闸操作应一人操作，_一人监护__，倒闸操作的基本程序是切断电源时，先_断开分路负荷__、再操作_主闸刀__，绝对防止_带负荷拉闸__；合上电源时，先合上_主闸刀__，再合上_各路负荷开关__。

13、交流供电零线禁止安装熔断器的原因是如果三相负载不平衡时，零线中有电流，若零线因电流过大而断开会根据负荷大小分配电压，严重时会造成某相电压增大，烧毁设备。

为什么无论电压互感器和电流互感器的二次侧都必须接地？

为什么无论电压互感器和电流互感器的二
次侧都必须接地？
一、互感器二次接地
是指电流互感器二次的S2端子接地，或电压互感器的n 端子接地。

只要单点接地，由于互感器二次与一次之间是隔离的，接地前，二次绕组与大地没有电位关系，接地后，互感器不会与大地形成回路，正常运行时，电流不会流向大地。

当一次绕组与二次绕组之间的绝缘损坏时，一次高压串入二次回路，而一次高压与大地有固定的电位关系，会有电流流向大地，并将互感器二次的电压钳位在地电压，保证二次仪表及人身安全。

二、电压互感器和电流互感器的二次侧的接地原因
1、电压互感器二次侧要有一个接地点，这主要是出于安全上的考虑。

当一次、二次侧绕组间的绝缘被高压击穿时，一次侧的高压会窜到二次侧，有了二次侧的接地，能确保人员和设备的安全。

另外，通过接地，可以给绝缘监视装置提供相电压。

2、电流互感器的二次侧应有一点接地。

由于高压电流
互感器的一次侧为高压，当一二线圈之间因绝缘损坏出现高压击穿时，将导致高压窜入低压。

如二次线圈有一点接地，就会将高压引入大地，使二次线圈保持地电位，从而确保了人身及设备的安全。

电压互感器, 电流互感器。

电流二次回路两点接地引起继电保护误动分析与防范措施

电流二次回路两点接地引起继电保护误动分析与防范措施摘要：电流互感器的二次回路必须可靠接地，但接地点只允许有一个。

这是为了防止一、二次绕组之间绝缘损坏或击穿时，一次高电压窜入二次回路，危及人身和设备安全。

但是电流互感器的二次回路接地问题是非常容易被忽略的问题，一旦出现二次回路两点接地或者多点接地的情况，就会带来非常严重的后果。

本文主要阐述了电流二次回路两点接地引起继电保护误动分析与防范措施。

关键词：电流互感器；二次回路；两点接地；继电保护；误动分析；防范措施1 电流互感器的特点电流互感器一般有电磁式与电容式两种形式，它的一次绕组直接串连在电力线路中，匝数很少，一次绕组中的电流完全取决于被测线路的电流；二次绕组的匝数较多，串接在测量仪表或继电保护回路里。

电流互感器在工作时，它的二次回路始终是闭合的，但因测量仪表和继电保护装置的串连线圈阻抗很小，电流互感器的工作情况接近短路，并且它的一次电流与二次回路的阻抗无关。

电流互感器的二次侧额定电流一般为5A或1A。

运行中的电流互感器二次回路不允许开路，因为二次侧开路会产生很高的电压，直接影响设备和运行人员的安全。

为了保证工作人员在接触测量仪表测量仪表和继电器时的安全，电流互感器二次侧必须可靠接地，通常开断电流互感器的二次回路前，应先将其二次端子用铜线短接。

2 电流互感器二次回路两点接地对继电保护装置的影响电流二次回路两点接地的影响电力系统的安全运行的一个非常重要的保证就是公共回路。

在电力系统的日常运行过程中，根据相关规定，电流互感器公共回路的一个电气连接必须要具备一个可靠的接地点，这样才能够对人员的人身安全和二次设备的安全进行保证。

与此同时，还要求二次回路只能有一点接地，这样才能够保证继电保护和自动装置的正确工作。

但是在变电站实际运行中，公共回路连接比较多的设备，并且能够延伸的范围也是比较广的，经常会出现连接错误的现象，导致在一个电气连接的二次回路中出现两点接地的现象，绝缘损坏是导致该现象的主要原因之一，因为电流二次回路大部分在室外，所以绝缘损坏发生的可能性非常大。

电流互感器为何要接地

电流互感器接地为何要接地电流互感器，它的主要作用是将高值转换为低值，适用于测量仪表和继电器。

常用的次级额定电流为5A。

那么问题来了：为什么电流互感器一端要接地？（1）电流互感器和电压互感器的二次绕组电流互感器和电压互感器在运行中二次绕组要接地，是防止在互感器绝缘被击穿后，高压通过互感器串入低压，伤及仪表及运行人员，将互感器的二次一点接地，既不影响设备的正常运行，还保障了人员和设备的安全。

为了保证安全，电流互感器二次侧必须接地，在电流互感器二次侧有高压危险时候起到保护作用，来保证人身和设备的安全。

（2）电流互感器作用是什么？在生产过程中，对系统中各一次设备运行状况进行监控，来确保电力系统的安全运行。

电流互感器通常是将一次回路的大电流变换成与其成正比例的二次小电流，最终将二次侧小电流输出给二次仪表、继电保护、自动装置来使用。

因此，电流互感器是电气控制、调节、测量及保护元件的交流电流源，也是电气二次回路与一次回路联络的枢纽。

（3）电流互感器为什么要接地？它就是为了保证安全，一是设备安全、二是人身安全。

因为电流互感器一次绕组与二次绕组间及二次绕组与地之间是有分布电容存在的。

那么这个分布电容的分压使二次绕组对地产生较高电压。

还有就是一次绕组和二次绕组之间的绝缘由于某些原因导致破损，那么一次回路的高压会直接加到二次回路中，对二次设备和人身安全来说危害甚大。

所以电流互感器二次侧必须接地，而且二次回路有且只有一个接地点，不允许有多个接地点。

（4）电流互感器二次侧为什么不能开路？因为电流互感器二次回路开路，那么二次电流消失，随之去磁作用也消失，将引起铁芯中磁密很高。

又因为二次侧绕组匝数是远大于一次侧绕组匝数，所以二次侧一旦开路，也会出现很高的电压，有时会高达数千伏特，因此不仅危及二次侧设备，还危及人身安全。

电流互感器接地原因详解

电流互感器接地原因详解电流互感器是一种专门用于交流电流变换的特种变压器。

特点是正常运行时一次绕组串联在线路上。

因此励磁磁动势很小，绕组感应电压很小，随之二次侧电压也很低。

电流互感器最害怕的是二次侧开路,在二次侧开路时, 由于二次磁动势不存在,一次绕组流过的电流全部用来励磁,二次感应电势将急剧上升,很快就会烧毁互感器.由于电流互感器的电磁隔离,一次侧系统和二次侧系统在电气上是没有联系的,因此仅从互感器回路来说的话,二次侧不管是接地也好，不接地也好,都能可靠地运行.那么为什么规范上要规定二次侧要接地呢?主要是有两个原因1. 是防止高低压侧绝缘击穿时高电压串入二次侧2. 是为了让二次回路有个可靠的接地"0" 点,避免悬浮运行,防止干扰为什么要仅用一点接地呢?这个也是为了防止电磁干扰,避免零线中的干扰电流呀,二次侧一点接地还有一点要注意的就是在计量回路.有些计量装置厂家会在计量屏上进行接地,如果在互感器二次侧就地接地的话会造成二点接地,当三相电压不平衡时会产生计量误差, 因此有些供电公司要求在互感器二次侧(400V 系统)不允许接地 .电流互感器和电压互感器二次回路只能是一点接地。

原因：为保证人身和设备安全。

若二次回路没有接地点，则接在互感器一次侧的高压电压将通过互感器一、二次线圈间的分布电容和二次回路的对地电容性成分压，将高压电压引入二次回路，其值决定于二次回路对地电容的大小。

如果互感器二次回路有了接地点，则二次回路对地电容将为零，从而达到了保证安全的目的。

在运行中的电流互感器或电压互感器的二次回路上，必须只能通过一点接于接地网。

因为一个变电所的接地网并非实际的等电位面，因而在不同点会出现电位差。

当大的接地电流注入电网时，各点间可能有较大的电位差。

如果一个电连通的回路在变电所的不同点同时接地，地网上的电位差将窜入这个连通的回路，有时还造成不应有的分流。

在有的情况下，可能将这个在一次系统中不存在的电压引入继电保护的检测回路中，使测量电压数据不正确，波形畸变，导致阻抗元件和方向元件的不正确动作。

电气基本常识

电气基本常识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A电流，转换到二次侧电流就是5A。

电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。

同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。

如图1.1，由于潜电流IX的存在，所以流入保护装置的电流IY≠I，当取消多点接地后IX＝0，则IY＝I。

在一般的电流回路中都是选择在该电流回路所在的端子箱接地。

但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。

所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。

电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。

线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。

接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。

CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。

对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。

电压互感器、电流互感器二次接地规范

电压互感器、电流互感器二次接地规范电压互感器：1、独立的、与其它电压互感器二次回路没有电的联系的二次回路中性线，应在开关场实现一点接地，包括重合闸和检同期装置用电压互感器二次回路。

2、公用电压互感器的二次回路只允许在控制室内有一点接地。

3、用于发电机定子接地保护的发电机中性点电压互感器二次侧接地点应设在接地保护柜内。

4、线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。

5、所有PT的中性点均引至中控室中的某一保护柜内全站一点接地。

电流互感器：1、公用电流互感器二次绕组的二次回路只允许、且必须在相关保护屏内一点接地。

接地点设在直接连接的保护屏端子排外侧端子。

【释义】公用电流互感器二次绕组的情况包括：差动保护、各种双断路器主接线的保护直接进行物理并接的电流和回路。

2、独立的、与其它电流互感器二次回路没有电的联系的二次回路应在开关场一点接地。

【释义】电流互感器二次绕组在开关场接地更适宜，当一次绕组击穿时，接地线最短，限制高电压传入二次回路最有效。

3、开口三角不设置熔断器，用于励磁的电压互感器不用熔断器。

接地要求规范：1.电压互感器N相用4mm2的双色线接至接地母排上，并在接地线两侧悬挂“全站TV N600唯一接地点，不得拆除”的标示牌。

2.开关场的端子箱内应设置截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2 的铜缆与电缆沟道内的等电位接地网连接。

3.装设静态保护和控制装置的屏柜地面下宜用截面不小于100mm2的接地铜排直接连接构成等电位接地母线。

接地母线应首末可靠连接成环网，并用截面不小于50mm2、不少于4 根铜排与厂、站的接地网直接连接。

4.静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜排与地面下的等电位接地母线相连。

电流互感器的使用注意事项

电流互感器的使用注意事项
1.电流互感器在工作时二次侧不得开路。

由于电流互感器二次阻抗很小，正常工作时，二次侧接近于短路状态。

当二次侧开路时，会感应出很高的电压，危及人身和设备平安。

因此，电流互感器二次侧不允许开路，二次回路接线必需牢靠、坚固，不允许在二次回路中接人开关或熔断器。

配线时要使用圆型压接端子。

拆装时先将二次侧两线端短接后，才能进行拆装、更换仪表等操作，以保证人身和设备平安。

2.电流互感器的一次绕组串联接人被侧电路，二次绕组与侧盆仪表连接，并使一、二次线圈极性正确。

3.电流互感器一次绕组和铁心均要牢靠接地。

4.二次侧的负荷阻抗不得大于电流互感器的额定负荷阻抗，以保证侧量的精确性。

5.电流互感器不得与电压互感器二次侧相互连接，以免造成电流互感器近似开路，消失高压的危急。

6.电流互感器二次侧有一端必需接地，以防止一、二次绕组绝缘击穿时，一次侧的高压窜人二次侧，危及人身和设备的平安。

7.个别电流互感器在运行中损坏需要更换时，应使用电压等级不低于电网额定电压，变比与原来相同、极性正确、伏安特性相近的电流互感器，并测试合格。

8.由于容量变化而需要成组地更换电流互感器，还应重新审核继电爱护整定值及计量仪表的倍率。

9.更换二次侧电缆时，其截面和芯数必需满意最大负荷龟流及回路总负荷阻抗不得超过电流互感器精确等级允许值的要求，并对新电缆进行绝缘电阻的测定，更换后要核对接线有无错误。

10.更换后的电流互感器和二次回路在运行前必需测定极性。

技术问答500题

技术问答500题第一篇基础知识部分2.雷雨天气为什么不能靠近避雷器和避雷针？答：雷雨天气，雷击较多。

当雷击到避雷器或避雷针时，雷电流经过接地装置，通入大地，由于接地装置存在接地电阻，它通过雷电流时电位将升得很高，对附近设备或人员可能造成反击或跨步电压，威胁人身安全。

故雷雨天气不能靠近避雷器或避雷针。

3.什么叫做内部过电压？什么叫大气过电压？对设备有什么危害？答：内部过电压是由于操作、事故或电网参数配合不当等原因，引起电力系统的状态发生突然变化时，引起的对系统有危害的过电压。

大气过电压也叫外部过电压，是由于对设备直击雷击造成直击雷过电压或雷击于设备附近的，在设备上产生的感应雷过电压。

内部过电压和大气过电压都较高，可能引起绝缘薄弱点的闪络，引起电气设备绝缘损坏，甚至烧毁。

4. 变电站接地网接地电阻应是多少？答：大电流接地系统的接地电阻应符合R≤2000 / IΩ，当I>4000A时可取R≤0.5Ω。

小电流接地系统当用于1000V以下设备时，接地电阻应符合R≤125 / IΩ，当用于1000V以上设备时，接地电阻R≤250 / IΩ电阻，任何情况下不应大于10欧。

5.避雷针接地电阻应是多少？答：独立避雷针的接地电阻一般不大于10欧，安装在架物上的避雷针，其集中接地电阻一般不大于10欧。

6.隔离开关的作用？答；1.明显的断开点2.切断小电流3.改变运行方式7.工作票许可人的职责？答：1．负责审查工作票所列安全措施是否正确完备，是否符合现场条件；2．工作现场布置的安全措施是否完善；3．负责检查停电设备有无突然来电的危险；4．对工作票中所列内容即使发生很小疑问，也必须向工作票签发人询问清楚，必要时应要求作详细补充。

8.保证安全的组织措施是什么？答：1．工作票制度；2．工作许可制度；3．工作监护制度；4．工作间断.转移和终结制度。

9. 哪些工作需要填写第一种工作？（涉及到高压设备停电的或做安全措施的）答：1高压设备上工作需要全部停电或部分停电者； 2高压室内的二次接线和照明等回路上的工作，需要将高压设备停电或做安全措施者。

发电厂变配电所二次回路试题

1、电压互感器和电流互感器二次侧为何接地？电压互感器二次接地的方式有几种？说明其特点和应用。
2、为什么有时直流系统两点接地会造成断路器误跳闸，有时会造成拒绝跳闸？画图说明。
3、在什么情况下断路器控制信号电路发生闪光信号？它是如何发出的？
4、液压操作机构的断路器控制信号电路有什么特殊要求？
5、简述双母线隔离开关的闭锁条件。
6、发电厂及变电站一般装设哪些信号系统？各起什么作用？
7、准同步并列的条件有哪些？准同步并列的方法有几种？
8、电气测量仪表的测量范围应如何选择？
9、试叙述弱电事故信号电路的工作过程。
10、音响监视方式和灯光监视方式比较有何优点？
11、分析并叙述下图的工作原理及正负极绝缘电阻的计算方式。
12、分析下图所表示的意义是什么？为什么要用这一部分？它属于二次回路中的那一部分？
16、下图的作用是什么？请分析其工作原理。
17、绘图并说明是如何将发电机出口断路器同步电压引入的？
13、断路器断路器的操作机构为电磁式，若想在原有功能基础上增加如下功能，请设计电路图，并简要说明。
1）在QF1、QF2均合闸的状态下，QF1跳闸时，联动跳开QF2；
2）若想在控制屏和配电装置处均安设信号灯，如何设计？
15、一次系统如下图所示，隔离开关采用气动操作机构进行操作，请绘出此系统的控制电路以及闭锁电路图。

电流互感器二次侧接地的规定

主持：晓敏
。：
对于低压电流互感器，由于其
处理时，先考虑电压互感器所
变压器的空载损耗、额定绝缘程度大，发生一二次绕组击穿带保护与自动装置．防止误动作。
铁损。短路损耗、额定铜损的可能性极小，因此，其二次侧绕组检查一二次侧熔断器是否熔断，如
应立即更换，若冉次熔断。应查明原
铁损有何区别？短路损耗和额定铜损有何区别？
山区农
村
变
台选
址
的十
忌
因断
，且不可换为器完好时，可
大检
容量熔查电压
丝互
。感
如器
熔回
（内蒙古五原县朱向东）编辑同志：
铁损指的是在额定电压、额定频率区地带；三忌在树林中或大树旁；四编辑同志：
Ｕ，ｌ，铁芯的有功损耗。而空载损耗忌在河旁水库坝下；五忌在居民集
请问电动机在运行中出现什么
切断电源后，应仔细查明原【六】，
压器的额定铜损。
管内。当熔体熔断时，产生的电弧排除故障后，方可合闸送电。
电
流
互
感
器
二
次

为什么电压互感器二次侧不能短路,电流互感器二次侧不能开路？

为什么电压互感器二次侧不能短路，电流互感器二次侧不能开路？
使用电压互感器时应注意：
1、二次侧不允许短路；
否则会产生很大的短路电流（二次侧线圈匝数少），烧坏互感器的绕组；
2、二次侧应可靠接地；
3、二次侧接入的阻抗不得小于规定值，以减小误差。

使用电流互感器时应注意：
1、在运行过程中绝对不允许二次侧开路；
这是因为电流互感器的一次侧电流是由被测试的电路
决定的，在正常运行时，电流互感器的二次侧相当于短路，二次侧电流有强烈的去磁作用，即二次侧的磁动势近似与一次侧的磁动势大小相等、方向相反，因而产生铁心中的磁通
所需的合成磁动势和相应的励磁电流很小。

若二次侧开路，则一次侧电流全部成为励磁电流，使铁心中的磁通增大，铁心过分饱和，铁耗急剧增大，引起互感器发热损坏。

同时因副绕组匝数很多，将会感应出危险的高电压，危及操作人员和测量设备的安全；
2、二次侧应可靠接地；
3、二次侧回路阻抗不应超过规定值，以免增大误差。
