高速逻辑电路分析
组合逻辑电路的特点、分析、设计方法CH
AND门
实现与运算，常用 作逻辑乘。
NOT门
实现非运算，对输 入信号取反。
NOR门
实现或非运算，常 用作实现或门和非 门的组合。
02
组合逻辑电路的分析
分析方法与步骤
01
02
03
04
05
分析方法
1. 列出输入和输 2. 构建真值表 出变量
3. 化简逻辑表达 4. 波形图分析 式
组合逻辑电路的分析通常 采用真值表、逻辑表达式 和波形图等方法。
仿真与验证
使用仿真工具对设计的电路进 行功能验证，确保电路实现正 确。
设计工具与技术
硬件描述语言（HDL）
使用Verilog或VHDL等硬件描述语言进行电 路设计，便于仿真和综合。
逻辑合成工具
使用逻辑合成工具将HDL代码转换为实际可 用的电路图。
仿真工具
使用仿真工具如ModelSim进行电路功能仿 真，确保电路实现正确。
在设计中加入可测试性元素，提高电路的可 测试性和可靠性。
04
组合逻辑电路的应用与发展
应用领域与实例
数字计算
用于实现基本的算术运算，如加法器、 减法器等。
信号处理
用于信号的逻辑运算、比较等。
控制电路
用于控制各种机械或电子设备的操作。
通信系统
用于信号的编码、解码等。
技术发展趋势与挑战
高速化
随着电子设备速度的不断提高， 组合逻辑电路需要更高的工作频
混合信号处理
研究混合信号处理技术在组合逻 辑电路中的应用，以实现模拟和 数字信号的联合处理。
感谢观看
THANKS
电路结构与特点
电路结构
组合逻辑电路由输入端、输出端和若干门电路组成，其结构相对简单，没有存 储单元。
逻辑电路分析方法
逻辑电路分析方法逻辑电路分析方法是指通过一系列的步骤和技巧，对逻辑电路进行系统的分析和解决问题的方法。
它是数字电路设计和故障诊断的基础，对于理解和设计逻辑电路非常重要。
逻辑电路分析方法主要包括以下几个方面：1. 逻辑电路符号和符号表达法。
逻辑门电路的符号和表达法是理解和分析电路的基础。
主要包括逻辑门的符号表示和连接方式，以及逻辑运算的符号表示。
在进行电路分析时，需要根据电路图的符号表示进行理解和分析。
2. 真值表和布尔代数。
真值表是一种将输入和输出之间的关系表示为表格的方法，可以用来表达和分析逻辑电路的功能。
布尔代数是一种将逻辑运算表示为代数符号的方法，可以用来简化逻辑电路的分析。
3. 逻辑函数和卡诺图。
逻辑函数是一种将输入和输出之间的关系表示为函数的方法，可以用来分析和设计逻辑电路。
卡诺图是一种用来简化逻辑函数的方法，可以找到最小化的逻辑表达式，从而简化逻辑电路的设计和分析。
4. 逻辑门级仿真和波形分析。
逻辑门级仿真是一种通过计算机模拟逻辑电路的行为来分析电路的方法。
波形分析是一种通过观察逻辑电路输入和输出的波形来分析电路的方法。
通过逻辑门级仿真和波形分析，可以验证逻辑电路的功能和性能。
5. 时序逻辑分析和状态机设计。
时序逻辑分析是一种分析时钟信号和状态转换的方法，可以用来分析和设计时序逻辑电路。
状态机设计是一种将逻辑电路划分为多个状态和状态转换的方法，可以用来设计复杂的逻辑电路。
逻辑电路分析方法的具体步骤如下：1. 理解电路功能和输入输出关系。
首先需要理解逻辑电路的功能和输入输出关系，即输入信号和输出信号之间的逻辑关系。
可以通过分析真值表或者逻辑函数来得到输入输出关系。
2. 理解逻辑电路的连接方式。
根据电路图的符号表示和连接方式，理解逻辑门之间的连接关系。
电路图可以将逻辑门和输入输出信号之间的关系直观地表示出来。
3. 分析逻辑电路的功能和性能。
通过真值表、布尔代数、逻辑函数和卡诺图等方法，分析逻辑电路的功能和性能。

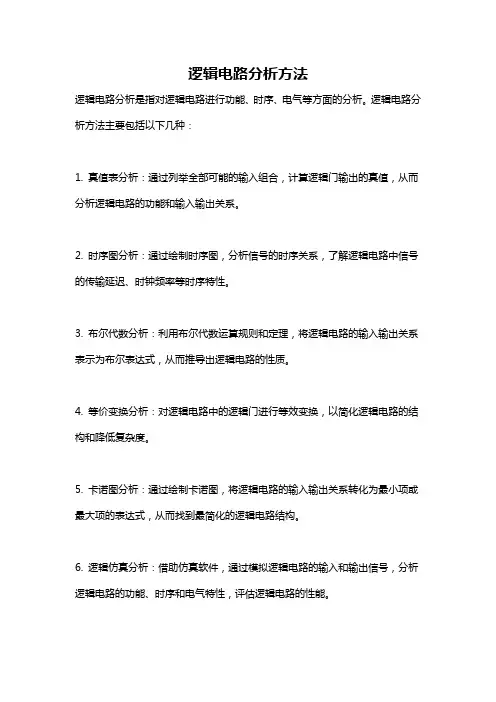

逻辑电路分析方法
逻辑电路分析方法
逻辑电路分析是指对逻辑电路进行功能、时序、电气等方面的分析。
逻辑电路分析方法主要包括以下几种：
1. 真值表分析：通过列举全部可能的输入组合，计算逻辑门输出的真值，从而分析逻辑电路的功能和输入输出关系。
2. 时序图分析：通过绘制时序图，分析信号的时序关系，了解逻辑电路中信号的传输延迟、时钟频率等时序特性。
3. 布尔代数分析：利用布尔代数运算规则和定理，将逻辑电路的输入输出关系表示为布尔表达式，从而推导出逻辑电路的性质。
4. 等价变换分析：对逻辑电路中的逻辑门进行等效变换，以简化逻辑电路的结构和降低复杂度。
5. 卡诺图分析：通过绘制卡诺图，将逻辑电路的输入输出关系转化为最小项或最大项的表达式，从而找到最简化的逻辑电路结构。
6. 逻辑仿真分析：借助仿真软件，通过模拟逻辑电路的输入和输出信号，分析逻辑电路的功能、时序和电气特性，评估逻辑电路的性能。
以上是逻辑电路分析的常用方法，根据具体问题和需求，可以选择合适的方法进行分析。
组合逻辑电路的分析
组合逻辑电路的分析在分析组合逻辑电路时，我们可以使用真值表、卡诺图或布尔代数等方法。
下面将分别介绍这些方法的基本原理和应用。
1.真值表分析法真值表是列出电路的所有可能输入和对应输出的表格。
通过逐行检查真值表的输出列，可以确定电路的功能。
真值表分析法适用于较小规模的电路，但对于较复杂的电路可能不够实用。
2.卡诺图分析法卡诺图是一种图形表示方法，用于描述逻辑函数之间的关系。
它将所有可能的输入组合表示为一个方格矩阵，每个方格代表一个状态。
相邻的方格表示输入之间只有一个位不同。
通过合并相邻的方格，我们可以找到简化逻辑函数的最小项或最小项组合。
卡诺图分析法可以用来优化逻辑电路，减少门的数量和延迟。
3.布尔代数分析法布尔代数是一种用符号和运算规则描述逻辑函数的代数系统。
我们可以使用布尔代数的运算规则来简化和优化逻辑电路。
常见的布尔代数运算包括与运算、或运算、非运算和异或运算等。
通过应用这些运算规则，我们可以将复杂的逻辑函数简化为最小项或最小项组合，从而简化电路。
在进行组合逻辑电路的分析时，我们首先需要确定电路的输入和输出。
然后，我们可以根据电路的功能和输出要求，绘制真值表或卡诺图。
通过分析真值表或卡诺图，我们可以找到逻辑函数的最小项或最小项组合。
接下来，我们可以将这些最小项或最小项组合转化为逻辑门的输入方式。
最后，我们可以使用布尔代数的运算规则来简化逻辑函数和电路。
组合逻辑电路的分析是电路设计和优化的重要一步。
通过应用不同的分析方法，我们可以更好地理解电路的功能和性质，从而更好地设计和优化电路。
在分析组合逻辑电路时，我们需要注意电路的输入和输出要求，合理选择和配置逻辑门，以及优化电路的延迟和开销。
分析该电路的逻辑功能
输出信号的特性
输出信号F的逻辑状态取决于输入信 号A、B的组合，具有与门的功能。
电路功能实现过程
01
功能实现方式
该电路通过与门实现逻辑功能。当输入信号A和B都为高电平时，输出
信号F为高电平；否则，输出信号F为低电平。
02 03
功能实现原理
输入信号为A、B、C，输 出信号为F。
元器件介绍
与门
非门
接收两个或多个输入信号，当所有输 入信号都为高电平时，输出信号为高 电平；否则，输出信号为低电平。
接收一个输入信号，当输入信号为高 电平时，输出信号为低电平；当输入 信号为低电平时，输信号为高电平时，输出信号为 高电平；否则，输出信号为低电平。
电路性能测试
测试方法
输入信号
选择适当的输入信号， 确保信号的稳定性和可
靠性。
测试设备
使用高精度的测试设备， 如示波器、逻辑分析仪 等，确保测试结果的准
确性。
测试环境
确保测试环境满足电路 的工作条件，如温度、
湿度、电源电压等。
测试步骤
按照规定的测试步骤进 行测试，记录测试数据
和波形。
测试结果分析
对比实际输出与预期输出
详细描述
非门是逻辑门的一种，其功能是对输入信号进行反转。如果输 入信号为高电平（1），则非门输出低电平（0）；如果输入信 号为低电平（0），则非门输出高电平（1）。
与非门
总结词
当所有输入都为高电平时，与非门输出低电平；只要有一个输入为低电平，与非门输出就为高电平。
详细描述
与非门是一种复合逻辑门，由一个与门和一个非门组合而成。其功能是当所有输入都为高电平（1）时，与非门 输出低电平（0）；只要有一个输入为低电平（0），与非门输出就为高电平（1）。

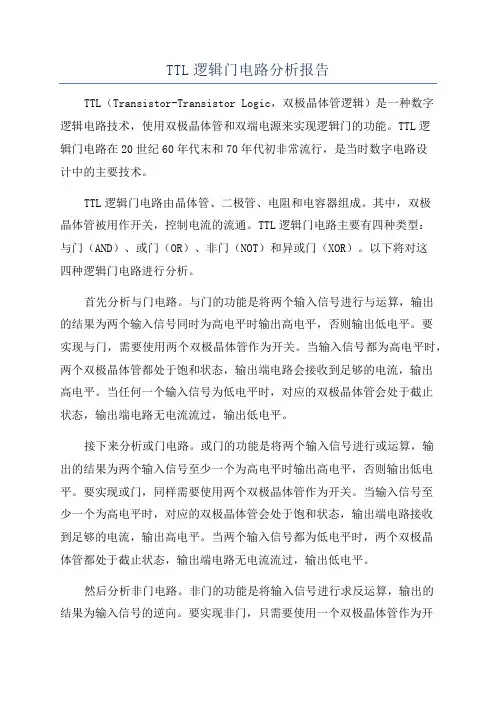

TTL逻辑门电路分析报告
TTL逻辑门电路分析报告TTL（Transistor-Transistor Logic，双极晶体管逻辑）是一种数字逻辑电路技术，使用双极晶体管和双端电源来实现逻辑门的功能。
TTL逻辑门电路在20世纪60年代末和70年代初非常流行，是当时数字电路设计中的主要技术。
TTL逻辑门电路由晶体管、二极管、电阻和电容器组成。
其中，双极晶体管被用作开关，控制电流的流通。
TTL逻辑门电路主要有四种类型：与门（AND）、或门（OR）、非门（NOT）和异或门（XOR）。
以下将对这四种逻辑门电路进行分析。
首先分析与门电路。
与门的功能是将两个输入信号进行与运算，输出的结果为两个输入信号同时为高电平时输出高电平，否则输出低电平。
要实现与门，需要使用两个双极晶体管作为开关。
当输入信号都为高电平时，两个双极晶体管都处于饱和状态，输出端电路会接收到足够的电流，输出高电平。
当任何一个输入信号为低电平时，对应的双极晶体管会处于截止状态，输出端电路无电流流过，输出低电平。
接下来分析或门电路。
或门的功能是将两个输入信号进行或运算，输出的结果为两个输入信号至少一个为高电平时输出高电平，否则输出低电平。
要实现或门，同样需要使用两个双极晶体管作为开关。
当输入信号至少一个为高电平时，对应的双极晶体管会处于饱和状态，输出端电路接收到足够的电流，输出高电平。
当两个输入信号都为低电平时，两个双极晶体管都处于截止状态，输出端电路无电流流过，输出低电平。
然后分析非门电路。
非门的功能是将输入信号进行求反运算，输出的结果为输入信号的逆向。
要实现非门，只需要使用一个双极晶体管作为开关。
