第五章热电式传感器
第5章 热电式传感器
第5章 热电式传感器热电式传感器：是一种将温度转换为电量的装置。

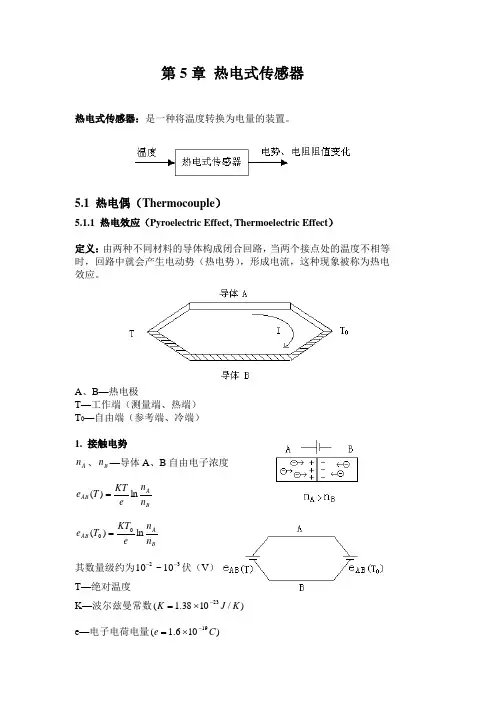

5.1 热电偶（Thermocouple ）5.1.1 热电效应（Pyroelectric Effect, Thermoelectric Effect ）定义：由两种不同材料的导体构成闭合回路，当两个接点处的温度不相等时，回路中就会产生电动势（热电势），形成电流，这种现象被称为热电效应。
A 、B —热电极T —工作端（测量端、热端） T 0—自由端（参考端、冷端）1. 接触电势A n 、B n —导体A 、B 自由电子浓度B AAB n n e KT T e ln)(=BAAB n n e KT T e ln)(00=其数量级约为3210~10--伏（V ） T —绝对温度K —波尔兹曼常数)/1038.1(23K J K -⨯= e —电子电荷电量)106.1(19C e -⨯=总的接触电势：BA AB AB n n T T e KT e T e ln )()()(00-=- 2. 温差电势单一导体，如果两端温度不同，在两端间会产生温差电势。
⎰=TT A A dT T T e 0),(0σ⎰=TT B B dT T T e 0),(0σ 其数量级约为510-伏（V ）A σ 、B σ—汤姆逊系数总的温差电势：⎰-=-TT B A B A dT T T e T T e 0)(),(),(00σσ3. 热电偶总的热电势[][]),(),()()(),(0000T T e T T e T e T e T T E A B AB AB AB -+-=由于温差电势较小，可以忽略，所以 BA AB AB AB n n T T e KT e T e T T E ln )()()(),(000-=-≈感测技术讲义- 47 -结论：(1)若构成热电偶的两个导体材料相同，即B A n n =，则0ln )(),(00=-=BA AB n n T T e KT T E ，所以必须采用两种不同的材料。
热电式传感器的原理和应用
热电式传感器的原理和应用一、热电式传感器的原理热电式传感器是一种使用热电效应来测量温度的传感器。
它利用了热电效应在两个不同材料接合处产生的温度差，从而生成一个电压或电流信号，用于测量温度。
1. 热电效应的基本原理热电效应是指两个不同材料的接触处由于温度差异而产生的电势差。
根据这个原理，热电式传感器通常由两种不同材料的导线或导体构成。
2. 热电偶原理热电偶是热电式传感器的一种常见类型，它由两根不同材料的导线通过焊接连接而成。
当一个导线的接触处受到热源的加热时，会产生一个电势差，这个电势差与温度成正比。
通过测量这个电势差，可以间接测量热源的温度。
3. 温度与电势差的关系热电偶的电势差与温度之间的关系可以通过热电势-温度特性曲线来描述。
每种材料的热电性质都不同，因此每根导线的热电特性也不同。
通过测量两个导线的电势差，可以确定温度的值。
二、热电式传感器的应用热电式传感器由于其简单、可靠的原理，被广泛应用于温度测量以及其他相关领域。
1. 工业自动化在工业自动化中，热电式传感器常用于测量各种流体、气体以及固体的温度。
它可以实时监测温度变化，并与控制系统相连，实现温度的自动调控。
2. 热处理过程热电式传感器在热处理过程中起到关键作用。
通过测量加热炉、熔炉等设备的温度，可以确保热处理过程的准确性和稳定性。
3. 医疗设备热电式传感器在医疗设备中也有广泛应用。
例如，体温计和血糖仪等便携式医疗设备都采用了热电式传感器来测量体温和血糖水平。
4. 环境监测热电式传感器还可以用于环境监测。
例如，测量室内和室外温度、湿度等参数，可以帮助调节室内环境，提供舒适的生活和工作环境。
结论热电式传感器是一种常见且有效的温度测量工具。
它利用热电效应的原理，通过测量热源产生的电势差来间接测量温度。
热电式传感器应用广泛，在工业自动化、热处理过程、医疗设备和环境监测等领域都有重要作用。
热电式传感器的原理和应用对提升生活和工作环境的舒适性，以及保证工业生产过程的准确性和稳定性都起到了关键作用。
热电式传感器工作原理
热电式传感器是一种常用的温度测量装置，它基于热电效应来实现温度的检测和测量。
其工作原理可以归纳如下：
1.热电效应：热电效应是指当两个不同金属或半导体材料形成一个闭合回路时，在两个接
点处存在温差时会产生电势差。
这种现象称为热电效应，主要有两种类型：塞贝克效应和佩尔丹效应。
2.塞贝克效应：塞贝克效应是指当两种不同金属材料的接点处存在温差时，由于热电效应
产生的电势差。
这个电势差与温差之间的关系是线性的，即温差越大，产生的电势差越大。
3.佩尔丹效应：佩尔丹效应是指当两种不同半导体材料的接点处存在温差时，由于热电效
应产生的电势差。
与塞贝克效应类似，佩尔丹效应也具有线性关系。
4.传感器结构：热电式传感器通常由两种不同金属或半导体材料组成的热电偶或热敏电阻
构成。
其中一个接点暴露于待测温度环境，而另一个接点则与参考温度保持恒定。
当两个接点存在温差时，通过测量产生的热电势差就可以确定温度。
5.信号读取：为了读取热电势差并将其转换为温度值，通常使用热电偶仪表或热敏电阻仪
表。
这些仪器测量和解释由热电效应产生的微弱电信号，并将其转化为相应的温度值。
总结起来，热电式传感器利用热电效应来测量温度变化。
通过测量不同金属或半导体材料之间的热电势差，可以确定温度差异并将其转化为实际温度值。
这种原理使得热电式传感器在许多应用领域中被广泛使用，如工业过程控制、温度监测等。
《热电传感器》课件
薄膜热电偶
具有体积小、重量轻、灵敏度 高、响应速度快等优点，适用
于微小面积的温度测量。
集成热电偶
将热电偶与信号处理电路集成 在一起，具有测量精度高、抗
干扰能力强等优点。
热电传感器的应用领域
工业自动化
用于测量各种工业设备 的温度，如炉温、液温
等。
医疗领域
用于测量体温、血液温 度等。
环境监测
用于测量环境温度、气 象温度等。
拓展应用领域与市场推广
总结词
拓展热电传感器的应用领域和市场推广是推动其发展的关键。
详细描述
随着环保意识的提高和物联网技术的发展，热电传感器在能源监测、环境监测、智能家居等领域的应 用越来越广泛。加强市场推广和合作，推动产学研用一体化发展，有助于加快热电传感器技术的普及 和应用。
PART 06
热电传感器案例分析
湿度
湿度对热电传感器的性能也有一定影响，湿度过高可能导致传感器性能下降或 出现误差。因此，在高湿度环境下使用时，需要进行相应的防护措施。
PART 04
热电传感器的设计与优化
结构设计
01
02
03
结构设计
热电传感器的结构设计应 考虑热电效应的原理，确 保热电材料能够有效地将 温度差转化为电信号。
热电偶设计
线性范围与测量误差
线性范围
线性范围是指热电传感器输出电压 与温度变化之间的线性关系能够覆盖 的范围。线性范围越宽，传感器能够 测量的温度范围越广。
测量误差
测量误差是指由于传感器本身的误差 以及环境因素的影响，导致实际测量 值与真实值之间的偏差。误差越小， 传感器性能越好。
响应时间与稳定性
响应时间
详细描述
传感器技术课件——热电式传感器
17
A
A
T 证明：
E AB T ， T0
Tm
B B
T0
Tm
E AB T － E AB T0
E AB T － E AB Tm E AB Tm － E AB T0 E AB T ， Tm
E A B T m， T 0
9
由于在金属中自由电子数目很多，温度对自由电子密度的影响很小，故温 差电动势可以忽略不计，在热电偶回路中起主要作用的是接触电动势。
E A B (T , T 0 ) E A B (T ) E A B (T 0 ) K (T T 0 ) e ln nA nB
在工程上常用上式来表征热电偶回路的总电势。
如果回路中三个接点的温度都相同，即T＝T0， 则回路总电动势必为零，即：
E A B T0 E B C T0 E C A T0 0
T0 A T
T0 B
即
E B C T0 E C A T0 E A B T0
则
E A B C T ， T0 E A B T - E A B T0 E A B T ， T0
两式相减得：
E AC T ， T0 - E BC T ， T0
E BC T0
E AC T － E AC T0 － E BC T
E AC T － E BC T － E AC T0 － E BC T0
并通常使 T 0 为常数，即 这样回路总热电势就是温度 测量温度带来极大方便。
o
E A B (T , T 0 ) E A B (T ) E A B (T 0 )
热电式传感器的工作原理及其分类
热电式传感器的工作原理及其分类
热电式传感器是将温度变化转换为电量变化的装置。
它是利用某些材料或元件的性能随温度变化的特性来进行测量的。
例如将温度变化转换为电阻、热电动势、热膨胀、导磁率等的变化，再通过适当的测量电路达到检测温度的目的。
把温度变化转换为电势的热电式传感器称为热电偶；把温度变化转换为电阻值的热电式传感器称为热电阻。
热电式传感器的工作原理
热电偶是利用热电效应制成的温度传感器。
所谓热电效应，就是两种不同材料的导体（或半导体）组成一个闭合回路，当两接点温度T和T0不同时，则在该回路中就会产生电动势的现象。
由热电效应产生的电动势包括接触电动势和温差电动势。
接触电动势是由于两种不同导体的自由电子密度不同而在接触处形成的电动势。
其数值取决于两种不同导体的材料特性和接触点的温度。
温差电动势是同一导体的两端因其温度不同而产生的一种电动势。
其。
热电式传感器PPT学习教案
E eAB (T ) eAB (T0 )
与没有插入第三种材料前一样，总热电势没变！
第15页/共60页
16
5、如果两种导体分别与第三种导体组成的热电偶所
产生的热电势已知，则此两种导体组成热电偶的热电 势就已知。 即：如图所示，已知材料A分别和材料B和材料C构成 热电偶的热电势 EAB (T,T0), EAC (T,T0) 则可求得由B和 C构成热电偶的热电势为：
EBC (T,T0 ) EAC (T,T0 ) EAB (T,T0)
图7-5
第16页/共60页
17
三、热电偶结构和种类
1．结构：
普通型热电偶通常将 热电极加上绝缘套、保 护套管和接线盒做成如 图7-5所示的结构。安装 连接时，可采用螺纹或 法兰方式连接；根据使 用条件，可制作成密封 式普通型或高压固定螺 纹型。除此之外微型热 电偶结构。
第9页/共60页
10
11
第10页/共60页
12
第11页/共60页
二、热电偶基本定律
从式 EAB (T,T0) eAB (T ) eAB (T0) f (T ) C (T ) 中可以得出热电偶的一些基本定律．即：
1、只有由化学成分不同的两种导体材料组成的热电
偶，其两端点间的温度不同时，才能产生热电势。热 电势的大小与材料的性质及其两端点的温度有关，而 与形状、大小无关。
由图可见当流过热敏电阻的电流较小时曲线呈直线状服从欧姆定律当电流增加时热敏电阻自身温度明显增加由于负温度系数的关系阻值下降电压上升速度减小出现了非线性当电流速度增加时热敏电阻自身温度上升更快阻值大幅度下降于是出现了电压随电流增长而下降的现象
热电式传感器
会计学
1
第一节 热电式传感器 概论
传感器技术课件-热电式传感器
热电式传感器的应用领域
工业自动化
用于测量温度、流量、气体浓度等参数，提高生产效率和质量。
能源管理
用于监测和控制能源消耗，优化能源利用效率。
汽车工业
用于发动机温度、刹车系统和座椅加热等应用。
热电式传感器与其他传感器的比较
热电式传感器
• 适用于高温环境 • 温度测量范围宽 • 稳定性和精度高
压力传感器
热电式传感器的结构及原理
结构
热电式传感器通常由热电材料、保护层、连接线 和环境接口组成。
原理
当热电材料的两端产生温度差时，热电效应将使 电场中的电子产生电流，从而实现温度测量。
热电式传感器的分类
1 温度差型热电式传感器
适用于测量温度差异的传感器，如热电偶和 热敏电阻。
2 温度感应型热电式传感器
适用于测量单一温度的传感器，如热电阻和 热电堆。
选择离测量对象最近的位置，避免热量流失。
2 防护和维护
确保传感器受到适当的防护，并进行定期检查和校准。
3 电源和电路设计
考虑传感器的电源供应和信号处理电路的设计，以确保准确运行。
热电式传感器的校验方法
1 对比法
2 零点校准
将传感器与已知准确度的 参考温度计进行偏差。
传感器技术课件-热电式 传感器
热电式传感器是一种能够将热量转化为电能的传感器。了解其基本原理、结 构和应用领域，以及其优点和缺点是非常重要的。
什么是热电式传感器
热电式传感器是一种将温度变化转化为电压或电流输出的传感器。它利用热电效应来测量温度，并将温度变化 转化为电信号。
热电效应的基本原理
热电效应是指当两个不同材料的接触点形成温度差时，产生的电压或电流。 这种效应是由于不同材料的电子在温度梯度下产生的差异。
热电式传感器的应用
热电式传感器的应用热电式传感器是一种广泛应用于各种工业和科研领域的传感器。
它利用热电效应来测量温度、热量或流量等物理量。
下面将详细介绍热电式传感器的应用。
一、温度测量温度是热电式传感器最常用的测量参数。
热电偶是温度测量中最常用的热电式传感器，它由两种不同材料的导体组成，当两种导体连接时，它们之间会产生热电效应。
当两个连接的导体之间有温度差时，就会产生电动势。
通过测量这个电动势，可以确定两个导体之间的温度差，从而测量温度。
热电偶具有测量范围广、可靠性高、稳定性好等特点，被广泛应用于各种温度测量场合。
二、热量测量热电式传感器也可以用于热量测量。
在热量测量中，通常使用热电堆或热电芯片作为传感器。
热电堆是由多个热电偶串联而成的，它可以通过测量通过它的热量引起的温度变化来测量热量。
热电芯片则是一种集成化的热电式传感器，它可以同时测量温度和热量。
三、流量测量热电式传感器还可以用于流量测量。
在流量测量中，通常使用热线或热膜作为传感器。
热线传感器是一种具有热线测量元件的传感器，它通过测量热线与流体之间的热量交换来测量流量。
热膜传感器则是一种具有加热元件和测量元件的传感器，它通过测量流体经过加热元件时的温度变化来测量流量。
四、压力测量热电式传感器还可以用于压力测量。
在压力测量中，通常使用压阻式传感器或电容式传感器作为传感器。
压阻式传感器利用电阻的变化来测量压力的变化，而电容式传感器利用电容的变化来测量压力的变化。
这两种传感器都与热电式传感器有一定的联系，因为它们都需要对传感器的信号进行处理和放大，而热电式传感器则可以利用热电效应来放大信号。
五、其他应用除了上述应用外，热电式传感器还有很多其他的应用。
例如，它可以用于成分分析、水分测定、厚度测量等领域。
成分分析中常用的有热重分析仪和量热仪等仪器，这些仪器都是利用热电式传感器来检测物质的质量和能量变化等参数；水分测定中常用的有干燥箱和烘箱等设备，这些设备都是利用热电式传感器来检测样品中的水分含量；厚度测量中常用的有超声波测厚仪和激光测距仪等仪器，这些仪器都是利用热电式传感器来检测样品表面的厚度和距离等参数。
热电偶传感器及其应用
2024/8/18
17
在热电偶回路中接入第三种材料的导体，只要 第三种导体两端的温度相等，则对热电偶回路总 的热电动势无影响。
利用热电偶进行测温, 必须在回路中引入连接
导线和仪表。
A
t2
t1
mV
B
t2
C
请问：接入导线和仪表后会不会影响回路中的
热电势呢？
2024/8/18
18
2．参考电极定律（标准电极定律）
A ：汤姆逊系数，表示导体A两端的温度差为
1℃时所产生的温差电动势。
2024/8/18
11
热电偶回路中总的热电势应是接触电动势与温差电 动势之和：
接触电动势
温差电动势
EAB T ,T0 eAB T eAB T0 eB T ,T0 eA T ,T0
k T ln
e
N AT N BT
法兰
2024/8/18
38
接线盒
普通装配型热 电偶的结构图
引出线套管
不锈钢保护管
固定螺纹 （出厂时用塑料包裹） 热电偶工作端（热端）
2024/8/18
39
２、铠装热电偶
铠装热电偶又称套管热电偶。是由金属保护套管、 绝缘材料和热电极三者组合成一体的特殊结构的热电 偶。
2024/8/18
40
铠装型热电偶外形
2024/8/18
24
一、常用热电偶简介
目前工业上常用的有四种标准化热电偶 1.铂铑10－铂热电偶（S） 2.镍铬－镍硅热电偶（K） 3.镍铬－考铜热电偶（E） 4.铂铑30－铂铑6热电偶（B）
2024/8/18
25
1.铂铑10－铂热电偶（S）
可在1300℃以下的范围内长期使用，短期可 测量1600℃的高温。
第五章 检测技术的基础——热电偶
假定,金属A的自由电子的密度为NA,金属B的自由电子的密度为NB. 自由电子的密度大的向自由电子的密度小的方向扩散。 失去电子一方带正电，得到电子一方带负电。 这种扩散运动逐渐在界面上建立电势，类似于势垒，它又阻碍 自由电子进一步扩散，产生了一个动态平衡。
接触电势的关系式：
KT N A E AB (T ) ln e NB
热电偶的结构与材料,类型
任意两种导体或半导体材料都可以配置成热电偶。但真 正能作为测温元件具有一些技术要求。 ※有较宽的测温范围,长期使用的物理化学性能稳定; ※电导率高,电阻温度系数小; ※配置的热电势灵敏度高,热电势与温度之间成线性; ※易于复制,工艺简单,价格便宜。 上述要求在实际使用中很难完全符合。一般地,纯金属容易 复制,但热电势小,平均为20V/º C,非金属电极1000V/º C,但是 复制性与稳定性差。通常合金材料比较合适。
检测技术基础
检测就是去认识
——科学家西门子（W.Ven.Siemens）
四、热电偶传感器
一. 热电偶传感器的工作原理
温度测量是通过某些测温物质的各种物理性能变化，例如固体的 尺寸,密度,硬度,粘度,电导率,热辐射等的变化来判断被测物体的 温度。在许多测量方法中，热电偶测温的应用为最广泛之一。
主要优点：
（1）式减（2）式：
E AC (T , T0 ) EBC (T , T0 ) E AC (T ) E AC (T0 ) EBC (T ) EBC (T0 ) [ E AC (T ) EBC (T )] [ EBC (T0 ) E AC (T0 )] E AB (T ) E AB (T0 ) E AB (T , T0 )
中间温度定律为制定热电偶分度表奠定了基础。 许多年来，科学家们试图研究能否用函数关系式甚 至用分段函数来表达热电偶的热端（测量端）温度与 热电偶回路所产生的热电势之间的关系，最终没能成 功。 所谓分度表就是热电偶自由端（冷端）温度为0℃时 ，热电偶工作端（热端）温度与输出热电动势之间的 对应关系的表格。如果自由端温度不为0℃，则可通过 该定律及分度表求得工作端的温度t。
热电式传感器及应用文章
热电式传感器及应用文章
热电式传感器是一种利用热电效应来测量温度变化的传感器。
当两种不同金属连接在一起形成一个电路，当两个连接点之间有温度差异时，会在电路中产生一个电势差。
这个现象被称为热电效应。
利用这个原理，热电式传感器可以实现非接触、高灵敏度、高精度且无需外部电源的温度测量。
热电式传感器的结构一般由两种金属线材组成，分别被称为热电偶。
两个端点相连接，形成一个回路，当这个回路中存在温度差异时，便可以测量电势差。
这个电势差会通过电缆传输至另一个设备上，如显示仪器和数据采集器。
由于热电偶是由金属制成的，因此能够耐受高温、高压和恶劣环境。
热电式传感器在各个工业领域都有广泛的应用，其中最常见的就是用于测量铁路、石油、化学、冶金和玻璃工业等高温的设备。
因为这些设备在工作过程中需要用到高温，而热电式传感器可以承受高温并且具有高精度和灵敏度，因此成为了理想的选择。
由于热电式传感器不会对被测量物体造成任何损伤，因此在医疗领域中也经常会使用该技术。
例如，热电式传感器可以使用在体内来测量血液和器官的温度变化，从而提供更准确的医疗诊断和治疗方案。
总的来说，热电式传感器因其高温耐性、精准度和便捷性而成为了广受欢迎的检测设备。
除了常规的应用领域外，热电式传感器在新能源、食品冷链、航空航天等领域也有着重要的应用。
并且，随着技术的不断升级和市场的不断扩大，热电
式传感器将会有更广阔的发展前景。
铁道车辆传感器技术—热电式传感器
简介： TMS热电偶、热电阻作为工业用温度测
量的传感器，通常和显示及指针仪表、记录 仪表，工业智能调节器配套使用。它可以直 接测量各种生产过程中-200℃-1800℃(钨铼 偶可测温到2300℃)范围内的液体、气体、 蒸汽介质，以及固体表面温度.它广泛用于石 油、化工、机械、制药、冶金、陶瓷、环保 等行业。
热力管道用热电阻
简介： 热电阻是利用物质在温度变化时本身电阻也
随着发生变化的特性来测量温度的。当被测介体 中有温度梯度存在时，所测的温度是感温元件所 在范围介质中的平均温度。
工业用装配式热电阻作为温度测量传感器,通 常与温度变送器,调节器以及显示仪表等配套使用, 组成过程控制系统,用以直接测量或控制各种生产 过程中-200℃～300℃范围内的液体,蒸汽和气体 介质以及固体表面的温度. 广泛用于石油、化工、 机械、冶金、电力、 轻纺、食品等工业部门和科 技领域。
项目一 传感器技术
任务6 热电式传感器
01
热电式传感器概述
10.22
热电偶传感器工作原理
03
热电偶传感器性质、定律、类型和结构
04
热（敏）电阻传感器
05
热电式传感器的应用
一、热电式传感器概述
温 度量
材料与温度有关 的物理特性
电量
电动势、电 阻等变化
热电式传感器是将温度变化转换为电量变化的装置。它是利用某 些材料或元件的性能随温度变化的特性来进行测量的。例如将温度变化 转换为电阻、热电动势、热膨胀、导磁率等的变化，再通过适当的测量 电路达到检测温度的目的。把温度变化转换为电势的热电式传感器称为 热电偶；把温度变化转换为电阻值的热电式传感器称为热电阻。
A
Tn C
T0
T
