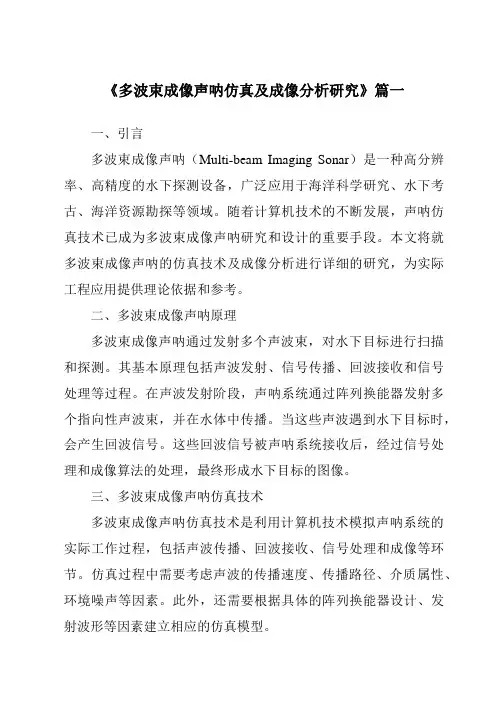

《2024年多波束成像声呐仿真及成像分析研究》范文
《多波束成像声呐仿真及成像分析研究》篇一一、引言多波束成像声呐（Multi-beam Imaging Sonar）是一种高分辨率、高精度的水下探测设备，广泛应用于海洋科学研究、水下考古、海洋资源勘探等领域。
随着计算机技术的不断发展，声呐仿真技术已成为多波束成像声呐研究和设计的重要手段。
本文将就多波束成像声呐的仿真技术及成像分析进行详细的研究，为实际工程应用提供理论依据和参考。
二、多波束成像声呐原理多波束成像声呐通过发射多个声波束，对水下目标进行扫描和探测。
其基本原理包括声波发射、信号传播、回波接收和信号处理等过程。
在声波发射阶段，声呐系统通过阵列换能器发射多个指向性声波束，并在水体中传播。
当这些声波遇到水下目标时，会产生回波信号。
这些回波信号被声呐系统接收后，经过信号处理和成像算法的处理，最终形成水下目标的图像。
三、多波束成像声呐仿真技术多波束成像声呐仿真技术是利用计算机技术模拟声呐系统的实际工作过程，包括声波传播、回波接收、信号处理和成像等环节。
仿真过程中需要考虑声波的传播速度、传播路径、介质属性、环境噪声等因素。
此外，还需要根据具体的阵列换能器设计、发射波形等因素建立相应的仿真模型。
仿真过程大致分为以下几个步骤：1. 建立仿真模型：根据实际声呐系统的结构和参数，建立相应的仿真模型。
2. 设定仿真参数：包括声速、介质属性、环境噪声等参数的设置。
3. 模拟声波传播：通过数值计算方法模拟声波在水中的传播过程。
4. 回波信号接收：模拟水下目标对声波的反射和散射，以及回波信号的接收过程。
5. 信号处理和成像：对接收到的回波信号进行滤波、放大、采样等处理，并利用成像算法形成水下目标的图像。
四、多波束成像声呐成像分析多波束成像声呐的成像质量受到多种因素的影响，包括声波传播特性、阵列换能器设计、发射波形等。
为了对多波束成像声呐的成像性能进行准确评估，需要进行详细的成像分析。
首先，要分析不同环境因素对成像质量的影响。
基于三维成像声纳技术的AUV前视避障方法
基于三维成像声纳技术的AUV前视避障方法陈文渊;沈斌坚【摘要】A forward obstacle avoidance method based on 3D imaging sonar technology is presented,aiming at problem of obstacle avoidance during underwater autonomous navigation for AUV. The method detects sonar targets by using 3D imaging sonar and extracts target via sonar images processing,achieve analysis on moving status of underwater objects and predict moving track. By setting up collision area,build model for obstacle avoidance and design obstacle avoidance rules,realize AUV intelligent obstacles avoidance. With the help of the other sensors, these related modules form an entire closed-loop system which integrates the functions including object detection, object extraction,track prediction,obstacle avoidance and path regression.%针对自主式水下航行器（ AUV）在水下自主航行过程中的避障问题，提出了一种基于三维成像声纳技术的前视避障方法。
成像声纳的声波范围
成像声纳的声波范围
嘿，朋友！你知道成像声纳吗？这玩意儿可神奇啦！今天咱就来好
好聊聊成像声纳的声波范围。
你想想，声波就像我们在黑暗中伸出的手，去探索未知的世界。
成
像声纳的声波呢，就是它的“探索之手”。
这声波范围啊，可不是随便定的。
它就像一个运动员的赛场，有边
界有规则。
如果范围太小，那成像声纳就像个近视眼，只能看到眼前
一点点东西，远处的宝贝就都错过了。
你说这多可惜呀！
要是范围太大呢？也不行！就好像你拿着个超级大网去捕鱼，网太
大了，收都收不回来，还容易把没用的东西都捞进来，反而把真正想
要的给弄混了。
那到底什么样的声波范围才合适呢？这得看具体的使用场景。
比如
说在浅海，声波范围可能不需要太大，因为浅海的环境相对简单，东
西也没那么多。
可要是在深海，那可就得把声波范围扩大些，不然怎
么能发现那些隐藏在黑暗深处的秘密呢？
这就好比你在小房间里找东西，不需要把眼睛瞪得太大，就能看清。
但要是在一个巨大的仓库里找，就得睁大眼睛，仔细搜索每个角落。
再比如说，要探测小小的鱼群，声波范围可以适当缩小，精准定位。
但要是探测大型的物体，比如沉船，那声波就得像张开的大翅膀，尽
量覆盖更广的区域。
你说这成像声纳的声波范围是不是很有讲究？就像我们做事情，要
有分寸，知道什么时候该大，什么时候该小。
总之，成像声纳的声波范围是个非常关键的因素，它决定了成像声
纳能看到多少，能看得多清楚。
我们得根据实际情况，好好把握这个“度”，才能让成像声纳发挥出最大的作用，帮我们探索那神秘的水下
世界。
一种低功耗三维成像声呐接收机设计
一种低功耗三维成像声呐接收机设计
徐亮
【期刊名称】《声学与电子工程》
【年(卷),期】2015(000)003
【摘要】针对三维成像声呐的特点,设计了一种应用于三维成像声呐系统中的低功耗接收机;文中给出了该声呐系统中接收机的各电路组成与设计实现,通过电路仿真与测试,最终结果验证了该设计切实可行,满足系统要求.
【总页数】3页(P29-30,44)
【作者】徐亮
【作者单位】第七一五研究所,杭州,310023
【正文语种】中文
【相关文献】
1.三维成像声呐平面基阵稀疏化目标函数的设计
2.三维成像声呐分区域FFT波束形成算法设计
3.三维成像声呐分区域FFT波束形成算法设计
4.三维成像声呐分区域FFT波束形成算法设计
5.三维成像声呐分区域FFT波束形成算法设计
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三维成像声纳毕业24357452三维成像声纳专业：光电子技术与科学院校：长春理工大学光电信息学院目录摘要第一章声呐1.1 声呐的概述1.2 三维成像技术1.3 三维成像声呐的发展现状第二章三维成像声呐的工作原理第三章三维成像声呐的应用第四章三维成像声纳的选择第五章结论和展望摘要声纳的发展背景：海洋蕴藏着丰富的矿产和能源，同时又具有重要的军事地位，海洋开发日益受到人们的重视。
首先，全球能源日益紧张，所以开发新的能源和空间十分必要，海洋是个巨大的能源宝库，具有很大的开发潜力。
其次，我国海岸线绵长，海域辽阔，了解海域特点、海底地形地貌状况对维护国家安全很有必要。
从上面可以看到成像声纳有着十分广泛的用途，不仅关系到军事方面，而且还关系到国民经济生活发展的很多方面，所以研究和发展成像声纳十分必要和迫切。
三维成像声纳所使用的可视化技术，将大量枯燥的数据以生动的立体图形图像的方式表现出来，使人们能够对声纳数据进行更直观的解释和分析，提高水下探测的工作效率。
借助成熟的三维显示技术，三维图形可被缩放、移动和转动、测距，以便工作人员可以从各种视角更好地进行观察和理解，提供准确、科学的依据。
1.1声呐的概述声呐是英文缩写“SONAR”的音译，其中文全称为：声音导航与测距，Sound Navigation And Ranging”是一种利用声波在水下的传播特性，通过电声转换和信息处理，完成水下探测和通讯任务的电子设备。
它有主动式和被动式两种类型，属于声学定位的范畴。
声呐是利用水中声波对水下目标进行探测、定位和通信的电子设备，是水声学中应用最广泛、最重要的一种装置。
声呐是各国海军进行水下监视使用的主要技术，用于对水下目标进行探测、分类、定位和跟踪；进行水下通信和导航，保障舰艇、反潜飞机和反潜直升机的战术机动和水中武器的使用。
此外，声呐技术还广泛用于鱼雷制导、水雷引信，以及鱼群探测、海洋石油勘探、船舶导航、水下作业、水文测量和海底地质地貌的勘测等。
1.2三维成像技术通常我们说一个客观的世界是三维的，客观世界的三维图像通过某种技术把它记录下来然后处理、压缩再传输出去，显示出来，最终在人的大脑中再现客观世界的图像，这个过程就是三维成像技术的全过程。
1.3 三位成像声纳的发展现状三维成像声纳与普通的多波数声纳的区别，在于它具有更高的分辨率，从而可以提供水下目标外形轮廓的更多细节描述。
高分辨率成像声纳在对水下目标进行成像时，能够提供非常优秀的图像质量，从而可以对目标进一步地跟踪和识别。
目前最前沿的三维成像声纳是以声透镜技术为基础，它能提供目标的实时动态视频图像，质量小、尺寸小，可以装载到各种AUV、ROV上进行水下作业。
声视觉导航：给出目标物尺寸和方位信息海底地貌检测：提供海底的等高线图和地理参考数据，海图的绘制。
残骸搜索：提供失事船只残骸的详细信息堤坝的检测：提供堤坝的裂缝信息管道检测：对海底油气输送管道进行安全检查桥墩探伤：检测受损桥墩的险情海港检测：给出水下目标的回声及运动轨迹和速度海床检测：矿产资源和能源勘探图1-1 海图图1-2 失事船只残骸第二章声纳工作的基本原理声纳头发射声音波束的频率是特定的，声纳头发射波束，波束经过障碍物反射，声纳头接收声音信号，将其转化为电信号；再通过RS232协议将电信号传输至水下光端机，光端机把电信号转化为光信号，光信号通过光缆传输至水上光端机，水上光端机把光信号转化为电信号，再通过RS232协议传输至声纳控制单元，声纳控制单元利用声纳的操作软件（如Seanet Pro）把声纳头扫描到的信息以图像的形式显示在显示屏上。
在水上，可以通过操作软件或控制单元面板控制声纳。
标准的声纳水下接头的是由Tritech提供的6针的接头，如图2-4所示。
图2-1 声纳发射与接收信号图2-2 声纳控制软件界面图2-3 声纳工作线路图2-4 声纳的六针接头第三章产品介绍及其应用示例3.1 产品介绍3.1.1Gemini 720iGemini 720i是一种紧凑型实时高频sonar，它创设了多波束成像声纳的新标准，优化的信号处理电路设计使Gemini 720i sonar提供清晰的实时图像；一个集成的声速计能进行图像的锐化和精确测距；声纳数据能呈现在Tritech公司的Senet Pro 或Gemini的独立操作软件上。
如图3-1：图3-1 Gemini 720i系统的主要技术规格：接口规格：机械参数：3.1.2 EclipseEclipse不仅是一个多波束测深系统，还可以安装在ROV上在2500m水深作为前视导航和三维立体化可视模式系统。
它采用延时式波束形成模式和电子式波束控制系统。
它电子扫频可以获得1.5°剖面式波束，声纳头前方120°x45°空间的图像数据可以获得。
并且以10米量程和1°扫频步进速度，Eclipse扫描整个工作空间不需要1秒。
3D模式可以吧测量数据进行数字化处理嵌入到3D 图像中，图像包含距离、方位数据、水平和垂直距离，以及感兴趣的两个方位点之间的倾斜角度数据。
它有两种模式：剖面模式（120°x1.5°）或前视模式（120°x45°）。
Eclipse可以通过测距和辅助导航接近目标获得目标更详细的数据资料。
如图3-2：图3-2 eclipse系统的主要技术规格：工作频率240kHz波束宽度120°波数256声学角分辨率 1.5°有效角分辨率0.5°物理特性甲板控制单元：Eclipse使用具有高性能图像处理功能的专用PC机作为甲板单元。
PC机安装有专用于和Eclipse声纳头通讯的硬件单元和处理软件。
3.1.3 Gemini 720idGemini 720id是继Gemini 720i之后的又一款前视三维实时成像声纳，它的耐压深度是4000m，波束宽度120°。
由于其优秀的调焦能力，它不仅适用于近距离观察ROV自身的推进器而且适用于远距离目标探测。
如图3-3：图3-3 Gemini 720id系统的主要技术规格：工作频率720KHz声学角度分辨率 1.0°扫描扇区120°波束个数256有效角度分辨率0.5°垂直波束宽度20°探测距离 0.5m-120m 扫描速率7-30Hz距离分辨率8mm接口参数：Power consumption 35W Supply voltage 18-75VDCCommsEthernet(10/100 Base T)or VSDL(with Ethernet 1000Base available)机械参数：3.1.4 BLUEVIEW BV5000BLUEVIEW BV5000系列是高分辨率三维实时成像声纳目前该系列只要有两款三维成像声纳：BLUEVIEW BV5000-1350和BLUEVIEW BV5000-2250。
如图3-4：其参数如下表所示：Package (CCP)图3-4 BLUEVIEW BV5000图3-7 gemini720i沉船扫描图3-8 BV5000-1350船坞扫描图3-9 BV5000-2250导管架扫描图3-10 二维声呐扫描示例第四章三维成像声纳的选择声纳的选择主要参考声纳的类型、价格以及以下五个参数：深度级别、频率、重量、扫描扇区、通讯接口以及性能。
类型二维避障声纳：这种声纳能够实现避障、搜索目标以及目标确认的功能。
三维成像声纳：这种声纳在目标物与声纳相对静止的条件下扫描到清晰的图像，这种声纳一般运用在码头、船坞、桥墩等的检测中，将这种声纳装在支架上放到河床上或者浅海海床上，在与目标物相对静止的条件下拍摄到扫描范围内的情况。
简单地说，这种声纳在零能见度条件下发挥了相机的作用，但与相机有两点不同：相机拍摄不到障碍物后面的情况，但是三维成像声纳能够现实障碍物后面的情况。
相机拍摄的结果是既定的，即照片中的内容已经定格了，但是三维成像声纳扫描得到得图形能够随意翻转，能够从另外的角度讲目标物显示在终端显示屏上。
三维实时成像声纳：这种声纳能够在目标物与声纳相对运动运动的情况下实时地将声纳扫描得到的数据以图像的形式展现在终端显示器上。
如ROV在检查海管时，ROV可以沿着管线前进，ROV可以扫描到声纳；这种声纳能够扫描到水中游动的鱼。
简单地说，这种声纳在零能见度条件下能够想摄像机一样拍摄到扫描范围内的情况，但与摄像机也有两点不同：摄相机拍摄不到障碍物后面的情况，但是三维成像声纳能现实障碍物后面的情况。
摄相机拍摄的结果是既定的，即照片中的内容已经定格了，但是三维成像声纳扫描得到得图形能够随意翻转，能够从另外的角度讲目标物显示在终端显示屏上。
频率声纳的频率越高、波束越窄成像的清晰度就越高，但是对光纤和光端机的要求也就越高，ROV命令、反馈信号、图像等信号的传输是通过单模光纤传播的，单模光纤相比于多模光纤可支持更长传输距离，在100Mbps的以太网，单模光纤都可支持超过5000m的传输距离，载波频率越大，同一根光纤能够传输的数据量越大，所以三维成像声纳的应用一般不会影响到其它信号的传输。
Quantum13、Quantum14、Quantum18、Quantum19铠甲缆中有六根光纤，Quantum13、Quantum14滑环中光滑环只允许两根光纤，Quantum18、Quantum19滑环中光滑环只允许三根光纤，并且一根是TMS的光缆，所以四套设备用于ROV通讯的光纤各只有两根，其中一根是备用光纤。
声纳图像信息的容量过大，单根光纤无法传输时有两种方法可以解决：如果光端机可以同时对两根光纤编码，可以启用另一根光纤，一根光纤只传输声纳的信号，另一根传输其他信号。
如果光端机在同一时刻只能编码一根光纤上的数据，可以应用光纤收发器对另一根光纤收发信号。
重量下表中提供的重量参数中，Gemini 720i、Gemini 720id、Eclipse、Seaking DFS都是声纳自身的重量，BV5000系列的两款声纳的重量包括云台的重量。
Quantum13、Quantum14、Quantum18、Quantum19都是功率为150马力的工作级ROV，所以下表中重量等级的几款声纳是可以应用的。
扫描扇区根据ROV工作的需求来选用相应扫描扇区的声纳。
第三章介绍的六款声纳的参数对比：第五章结论和展望目前二维声纳在声纳的应用领域中还占据有很大的比例，但由于三维成像声纳的优秀品质，三维成像声纳将逐渐占领这一领域。
水下环境有广泛的应用领域，舰船导航、海洋勘探、游戏娱乐都离不开声纳。
近年来海洋声学和声纳技术快速发展，全球定位系统和计算机技术飞速发展，以及三维可视化技术日益完善是声纳的发展又奠定了一个有力的基础。
