过滤器的完整性试验分类及步骤
最新完整性的检测

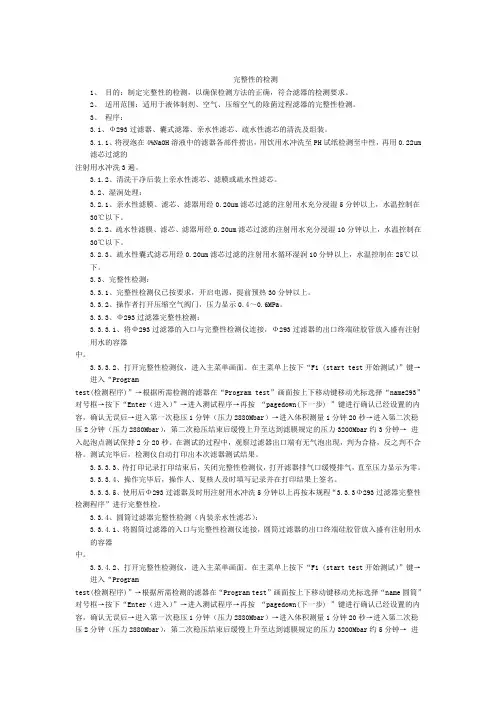

完整性的检测1、目的：制定完整性的检测，以确保检测方法的正确，符合滤器的检测要求。
2、适用范围：适用于液体制剂、空气、压缩空气的除菌过程滤器的完整性检测。
3、程序：3.1、Ф293过滤器、囊式滤器、亲水性滤芯、疏水性滤芯的清洗及组装。
3.1.1、将浸泡在4%NaOH溶液中的滤器各部件捞出，用饮用水冲洗至PH试纸检测至中性，再用0.22um滤芯过滤的注射用水冲洗3遍。
3.1.2、清洗干净后装上亲水性滤芯、滤膜或疏水性滤芯。
3.2、湿润处理：3.2.1、亲水性滤膜、滤芯、滤器用经0.20um滤芯过滤的注射用水充分浸湿5分钟以上，水温控制在30℃以下。
3.2.2、疏水性滤膜、滤芯、滤器用经0.20um滤芯过滤的注射用水充分浸湿10分钟以上，水温控制在30℃以下。
3.2.3、疏水性囊式滤芯用经0.20um滤芯过滤的注射用水循环湿润10分钟以上，水温控制在25℃以下。
3.3、完整性检测：3.3.1、完整性检测仪已按要求，开启电源，提前预热30分钟以上。
3.3.2、操作者打开压缩空气阀门，压力显示0.4～0.6MPa。
3.3.3、Ф293过滤器完整性检测：3.3.3.1、将Ф293过滤器的入口与完整性检测仪连接，Ф293过滤器的出口终端硅胶管放入盛有注射用水的容器中。
3.3.3.2、打开完整性检测仪，进入主菜单画面。
在主菜单上按下“F1 (start test开始测试）”键→进入“Programtest(检测程序)”→根据所需检测的滤器在“Program test”画面按上下移动键移动光标选择“name293”对号框→按下“Enter（进入）”→进入测试程序→再按“pagedown(下一步) ”键进行确认已经设置的内容，确认无误后→进入第一次稳压1分钟（压力2880Mbar）→进入体积测量1分钟20秒→进入第二次稳压2分钟（压力2880Mbar），第二次稳压结束后缓慢上升至达到滤膜规定的压力3200Mbar约3分钟→进入起泡点测试保持2分20秒。
除菌过滤器后的完整性测试
除菌过滤器后的完整性测试除菌过滤器使用后，必需采用适当的方法赶忙对其完整性进行测试并记录。
除菌过滤器使用前，应当进行风险评估来确定是否进行完整性测试，并确定在灭菌前还是灭菌后进行。
当进行灭菌后—使用前完整性测试时，需要采取措施保证过滤器下游的无菌性。
常用的完整性测试方法有起泡点测试、扩散流/前进流试验或水侵入法测试。
进入A级和B级干净区的消毒剂，应经除菌过滤或采用其他适当方法除菌。
假如使用过滤方法除菌，应评估消毒剂与所选择滤器材质之间的适用性。
滤器使用后需进行完整性测试。
用于直接接触无菌药液或无菌设备表面的气体的过滤器，应在每批或多批次连续生产结束后对其进行完整性测试。
对于其他的应用，可以依据风险评估的结果，订立完整性测试的频率。
气体过滤器的完整性测试，可以使用低表面张力的液体润湿，进行起泡点或者扩散流/前进流的测试；也可以使用水侵入法测试。
水侵入法可作为优先选择。
对于冗余过滤，使用后应先对主过滤器进行完整性测试，假如主过滤器完整性测试通过，则冗余过滤器不需要进行完整性测试；假如主过滤器完整性测试失败，则需要对冗余过滤器进行完整性测试。
冗余过滤器完整性测试结果可作为产品放行的依据。
除菌过滤器使用前，应通过风险评估的方式确定是否进行完整性测试，以及测试哪一级过滤器或者两级过滤器都要进行检测，并确定在过滤器灭菌前还是灭菌后进行。
灭菌后的检测，应考虑确保两级过滤器之间的无菌性。
可依据工艺需要和实际条件，决议采用在线完整性测试或者离线完整性测试。
但应注意，完整性测试是检测整个过滤系统的完整性，而非仅针对过滤器自身。
在线测试能更好地保证上下游连接的完整性。
当无法满足在线测试条件时，可选择进行离线完整性测试。
此时应将过滤器保持在套筒中整体拆卸，并直接进行测试，不应将滤芯从不锈钢套筒拆卸单独测试。
考虑到完整性测试结果的客观性以及数据可靠性，应尽可能在关键使用点使用自动化完整性测试仪。
自动化完整性测试仪应在使用前，进行安装确认、运行确认和性能确认。
滤芯完整性试验检测方法
滤芯完整性试验检测方法
1.水浸法：将滤芯完全浸入水中，观察是否有气泡冒出。
如果有气泡
冒出，说明滤芯存在漏孔或裂纹。
2.压力测定法：将滤芯固定在测试设备上，通过给滤芯施加一定的压力，观察是否有压力下降。
如果压力下降较快，说明滤芯存在堵塞或滤材
破损。
3.吸湿比重法：将滤芯完全浸入水中，测量浸入前后的重量差。
如果
重量差明显增加，说明滤芯存在渗漏。
4.气泡点法：在滤芯接口处涂上肥皂水，通过施加一定的气压，观察
是否有气泡冒出。
如果有气泡冒出，说明滤芯存在漏气的问题。
5.核素探测法：在滤芯内加入一定量的放射性核素，并使用探测仪器
来测量核素的透过率。
如果透过率超过设定的限值，说明滤芯存在破损或
滤材不完整。
6.阻力测定法：在滤芯的进出口处测量流量和压力差，通过计算得到
阻力差。
如果阻力差超过设定的限值，说明滤芯存在堵塞或使用寿命已经
过半。
7.外观检查法：通过目测滤芯的外观，观察是否存在破损、变形或污
染等问题。
如果有明显的外观缺陷，说明滤芯存在问题。
需要注意的是，不同类型的滤芯可能需要不同的完整性试验检测方法。
在实际应用中，应根据滤芯的特点和要求来选择适合的方法进行检测，并
严格按照相应的标准和规范进行操作。
同时，滤芯的完整性试验检测应该
定期进行，以保证其性能和过滤效果的稳定性和可靠性。
冻干机过滤器完整性测试
2 为什么要进行过滤器完整性检测？
5
2. 为什么要进行过滤器完整性检测？
过滤器是防止通过空气传播的微粒进入箱体内的最后屏障，空气正是通过 它们进入受控空间的。箱体内要想达到设计的洁净等级并且保持不变，很大 程度上取决于这些过滤器的性能。因此，对所有安装在冻干机上的过滤器进 行测试，保证它们符合设计规范，是最普遍且最有效的方法。
WIT
过滤器组成及冻干机应用 为什么要进行过滤器完整性检测？ 过滤器完整性测试常见方法 WIT原理 全自动WIT控制流程
1
1过滤器组成及冻干机应用
2
滤壳
底 座
底座
1. 过滤器组成及冻干机应用
滤 芯
滤 芯 和 底 座
3
1. 过滤器组成及冻干机应用
冻 干 机 双 级 过 滤 器 进 气 复 压 系 统
11
4.WIT原理
5 全自动WIT控制流程
12
5. 全自动WIT控制流程
5-
过
滤
1-在线制水 2-保压测试 3-过滤器1进水 4-过滤器1检测
器 2
进
水
6-
过
滤
10-过滤器2干燥 9-过滤器1干燥 8-过滤器1、2排水 7-过滤器1排水
器 2
检
11-结束控制
测
13
亲水性膜
疏水性膜
前进流 压力衰减 泡点 水侵入
9
4 WIT原理
10
水侵入法是一种针对疏水性滤器的在线进行完整性测试的方法， 即WIT（Water Intrusion Test）。WIT是以水为介质测量浸没在水中的疏水滤器 上游空气压力的降低速率。
WIT是以水为介质进行测试的，施加的压力必须足以克服膜孔中的毛细管压力 才能使水自由流过疏水微孔膜的膜孔，这个起始临界压力叫作“水穿透点压力(WPP)”， WPP由过滤膜的材质和疏水性决定，与膜孔径呈反比。
过滤器SIP和完整性检测流程
过滤器SIP和完整性检测流程过滤器的SIP和完整性检测流程2011-05-10 冯林飞参照国内外法律法规对过滤器完整性检测的要求如下：1)1998版《PDA技术报告》第26号7.5条要求:It gennerally is regarded as a CGMP requirement that filters systems routinely be integrity tested both prior to and after use.过滤系统在使用前和使用后都要对进行完整性测试，一般认为这是CGMP的要求。
2)2008版《EU GMP附录一》第85条要求：The integrity of the sterilised filter should be verified before use and should be confirmed immediately after use by an appropriate method such as a bubble point, diffusive flow or pressure hold test.已灭菌的滤器的完整性应该在使用前进行检查和在使用后要立即用适当的方法，如气泡点、气散流、或压力保持试验等方法进行测试。
3)FDA《无菌工艺CGMP的工业指南》2004-9月版的要求：过滤器的完整性测试必须在工艺开始前进行，必须在每次使用后再次确认。
4)2010版中国GMP附录一第九十六条要求：使用除菌过滤器前、后，应采用适当的方法对其完整性进行检查并记录。
常用的方法有起泡点试验、扩散流试验或压力保持试验。
5)《EC GMP Guide》要求：灭菌后的滤芯完整性检测在使用前和使用后通过一种合适的方式进行确认。
立体图平面草图：（备注：灭菌前所有阀门处于关闭状态）一：液体过滤器的SIP基本流程：1.首先要检查无菌蒸汽、压缩空气是否已经连接好并没有泄露。
过滤器的完整性试验分类及步骤
过滤器的完整性试验分类及步骤过滤器的完整性试验分类及步骤各种过滤器，包括用作无菌的或非无菌的，亦包括气体过滤器或液体过滤器，在使用前或使用后均应做完整性试验，以此来证明安装是否正确，膜是否破损，密封是否良好，孔洞率是否正确。
完整性试验方法有3 种，即起泡点试验、扩散试验及保压试验。
1，平板过滤器的完整性试验(1)起泡点试验先将滤膜用纯水或异丙醇湿润(亲水性滤膜用纯水，疏水性滤膜用60％异丙醇／40％纯水溶液湿润，连接平板式过滤器进、出口，滤器出口处用软管浸入水中，打开压缩空气或氮气阀慢慢加压，直到滤膜最大孔径处的水珠完全破裂，气体可以通过，观察水中鼓出的第一只气泡，这就是起泡点压力。
不同孔径不同材质的滤膜其起泡点压力p 是不同的，关键是起泡点必须与细菌截留相关联。
起泡点压力p 可参见各制造商的产品说明书，如：0.45μm：ｐ≥0.23MPa(2.3kgf／cm2)；0.3μm：ｐ≥0.29MPa(3.0kgf／cm2)；022μm：ｐ≥0.39MPa(4.0kgf／cm2)。
如起泡点压力小于此值，说明滤膜有破损或安装不严密。
(2)气体扩散试验安装1 只流量计，观察气体的流量，与上述方法相似。
关小空气阀门，使气体压力降到气泡点压力的80％左右(即略低于0.23MPa、0.29MPa 和0.39MPa)，连续向浸湿的滤膜供气，看流量计的读数。
如无流量计，则可观察放气口的气泡，在15～20min 里，无连续气泡从出口处逸出则为合格。
(3)保压试验将压力加在浸湿的滤膜上，记下最初的压力值p，施加的压力约为起泡点压力的80％左右，然后关闭阀门，观察压力的变化情况，由于空气通过滤膜，在一定时间内压力会下降，记录在一段时间内压力下降的数值即可。
注：上述3 种方法均有专门的完整性试验仪来完成自动测定。
(4)用于无菌生产的滤膜及滤器在用上述任一方法完成完整性试验后需进行消毒。
方法是将整套平板过滤器(包括滤膜和滤器)放入高压消毒锅，用121℃清洁蒸汽消毒3min 左右，但应注意防止蒸汽直接冲到滤膜的表面。
关于过滤器完整性检测
来源：作者：时间：2009-07-11 点击：泡点的原理：需要一定压力才能使气体冲破已经湿润的滤膜，气体大量从膜孔流出这一点的压力值是这个膜的泡点，测定这一压力值的方法是泡点法。
对完整性良好的滤芯，空气由于扩散会通过滤膜孔湿润后形成的液体薄膜，测量透过空气的流量（立方厘米/分钟）即可得到前进流数值。
前进流数值可以是在一定压力下已湿润滤膜下游空气透过量，也可以是为维持一定的压力在已湿润滤膜的上游所需的空气流量。
压力保持试验是另一种形式的上游前进流试验。
在这种试验中，过滤器滤壳压力达到一个预定值后，系统与压力源隔开，在一定时间内系统压力的衰减值即等同于扩散通过已湿润滤膜的空气流量。
由于上游完整性试验不破坏下游的无菌状态，故其在严格的流体工艺中非常有用。
起泡点试验如要准确测定，一般最好是用专业厂家生产的起泡点测试仪，没有起泡点测试仪，也可手工测试。
一般只有除菌的0.22µm滤芯或滤膜需作起泡点，方法如下：试验方法如下：微孔滤膜起泡点试验1、将待测试的微孔滤膜或滤芯用注射用水完全润湿，安装到调剂到罐装的输液管路系统中，向装滤膜或滤芯的不锈钢圆盘过滤器或套筒中加入适量的注射用水浸没滤膜或滤芯。
2、从不锈钢圆盘过滤器或套筒的进料端缓慢通入压缩空气，注意压力应按仪器要求。
3、一般仪器可按说明操作，手工测试则需缓慢加大压缩空气至一定压力不同孔径的滤膜或滤芯都有固定的最小泡点值，注意观察在最小泡点值时，注射用水出口是否有气泡冒出。
4、判定标准如仪器测试则可自动给出结果是否合格，手工测试则有气泡冒出时的压力值必须等于或大于厂家的最小起泡点值。
不合格，要查找原因，是否管路有泄露，否则此滤膜不符合生产要求，应更换，并重新进行此实验，直至滤膜符合生产要求。
5、一般生产厂家的滤芯重复使用（进口滤芯较贵，生产批量又不大），有时不是滤芯漏了，而是滤芯处理不净，有残留物质影响起泡点，要特别注意所用原料的性质。
过滤器完整性测试步骤一．消毒前1. 将滤芯润湿，可以先将滤芯完全浸泡在干净水中10-15分钟，也可以将滤芯安装在滤壳中，让干净水滤过滤芯达到湿润目的，一般10英寸需滤过10L以上干净水。
