流体力学课作业ansys模型分析
ANSYS流体流动场分析指南
ANSYS流体流动场分析指南流体流动场分析是一种在工程领域中广泛应用的数值模拟方法，它可以帮助工程师了解和预测流体在给定几何结构中的行为。
ANSYS是一种流体流动场分析软件，它提供了各种工具和功能，使工程师能够进行高质量的流体流动场分析。
本指南将介绍ANSYS流体流动场分析的一般步骤和技巧，以帮助初学者有效地进行流体流动场分析。
1.准备工作在进行流体流动场分析之前，需要进行一些准备工作。
首先，需要准备好几何模型，包括流体流动区域和周围环境的几何形状。
其次，需要根据实际情况选择合适的流体模型，例如是液体还是气体，以及流体的物理特性，如密度、黏度等。
最后，需要准备好边界条件，包括入口速度、出口压力等。
2.创建模型在ANSYS中创建模型是流体流动场分析的第一步。
可以使用ANSYS提供的几何建模工具创建几何结构，也可以导入其他CAD软件创建的几何模型。
在创建模型时，需要确保流动区域的几何结构合理且尽可能简化，以便提高计算效率。
3.网格划分在进行流体流动场分析之前，需要将几何结构划分为离散的网格。
合理的网格划分对于准确和有效地求解流体流动方程非常重要。
ANSYS提供了各种网格划分工具，如自动网格划分和手动网格划分工具。
在进行网格划分时，需要注意网格的稳定性和精度，以及网格重构的技巧。
4.设置边界条件在进行流体流动场分析之前，需要设置边界条件。
边界条件包括入口速度、出口压力、壁面条件等。
设置合适的边界条件对于准确模拟实际流体流动行为非常重要。
在设置边界条件时，需要根据实际情况并考虑流体流动方程的边界条件。
5.定义物理模型在进行流体流动场分析之前，需要定义物理模型。
物理模型包括流体的物理特性，如密度、黏度等，以及流体流动的物理现象，如湍流、热传导等。
在定义物理模型时，需要根据实际情况选择合适的模型，并根据流体流动行为进行合理的假设。
6.求解流动方程在进行流体流动场分析之前，需要求解流动方程。
流动方程描述了流体在给定几何结构中的流动行为。
ANSYS流体第4章flotran流体分析典型工程实例
第4 章FLOTRAN流体分析典型工程实例ANSYS程序中的FLOTRAN CFD流体分析是一个用于分析二维及三维流体流动场的先进工具。
本章重点通过实例讲解介绍FLOTRAN CFD流体分析在工程上的一些典型应用。
本章要点如何解决流体力学问题FLOTRAN流体分析典型工程实例本章案例三维U型管道速度场的数值模拟实际生活中射流现象的数值模拟4.1 如何解决流体力学问题在流体力学的研究中，常用的方法有理论研究方法、数值计算方法和实验研究方法。
理论研究方法的特点是：能够清晰、普遍地揭示出流动的内在规律，但该方法目前只局限于少数比较简单的理论模型。
研究更复杂更符合实际的流动一般采用数值计算方法，它的特点就是能够解决理论研究方法无法解决的复杂流动问题，如常见的航空工程、气象预报、水利工程、环境污染预报、星云演化过程等。
实验研究方法的特点就是结果可靠，但其局限性在于相似准侧不能全部满足、尺寸限制、边界影响等。
数值计算方法和实验研究方法相比，它所需的费用和时间都比较少，并且有较高的精度，但它要求对问题的物理特性有足够的了解（通过实验方法了解），并能建立较精确的描述方程组（通过理论分析）。
对于流体力学的数值模拟常采用的步骤如下。
（1）建立力学模型通过流动分析，采用合理的假设与简化，建立力学模型。
假设与简化：连续介质与不连续介质；理想流体与粘性流体；不可压缩流体与可压缩流体；定常流动与非定常流动。
（2）建立数学模型根据力学模型，建立描述力学模型的数学方程组，并利用无量钢化、量纲分析、引进新的物理参数、经验或半经验公式等方法对基本方程组进行简化，得到相应流动的求解方程组，再根据具体的流动条件确定流动的初始条件和边界条件。
描写流体运动的两种方法：拉格朗日方法和欧拉方法。
（3）求解方法●准确解法：解析解●近似解法：近似解、数值解●实验解法：相似解（4）求解结果速度分布、压力分布、合力、阻力、能量耗散等物理量的求解结果。

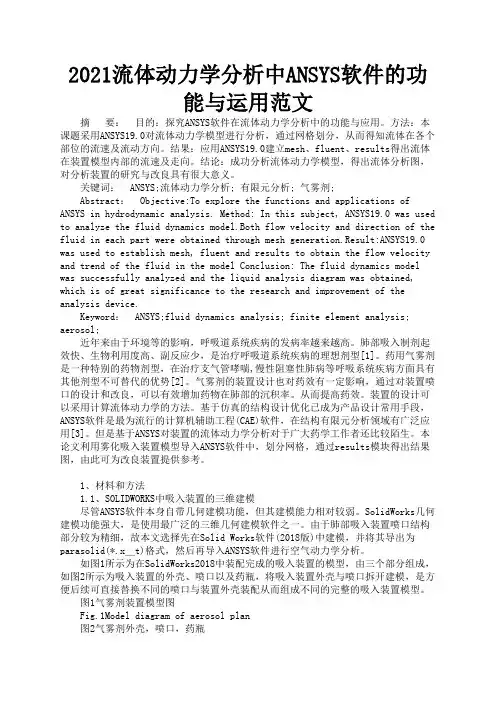

2021流体动力学分析中ANSYS软件的功能与运用范文1
2021流体动力学分析中ANSYS软件的功能与运用范文 摘要： 目的：探究ANSYS软件在流体动力学分析中的功能与应用。
方法：本课题采用ANSYS19.0对流体动力学模型进行分析，通过网格划分，从而得知流体在各个部位的流速及流动方向。
结果：应用ANSYS19.0建立mesh、fluent、results得出流体在装置模型内部的流速及走向。
结论：成功分析流体动力学模型，得出流体分析图，对分析装置的研究与改良具有很大意义。
关键词： ANSYS;流体动力学分析; 有限元分析; 气雾剂; Abstract： Objective:To explore the functions and applications of ANSYS in hydrodynamic analysis. Method: In this subject, ANSYS19.0 was used to analyze the fluid dynamics model.Both flow velocity and direction of the fluid in each part were obtained through mesh generation.Result:ANSYS19.0 was used to establish mesh, fluent and results to obtain the flow velocity and trend of the fluid in the model Conclusion: The fluid dynamics model was successfully analyzed and the liquid analysis diagram was obtained, which is of great significance to the research and improvement of the analysis device. Keyword： ANSYS;fluid dynamics analysis; finite element analysis; aerosol; 近年来由于环境等的影响，呼吸道系统疾病的发病率越来越高。
ANSYS流体流动场分析指南
ANSYS流体流动场分析指南概述：ANSYS是一款广泛应用于工程领域的仿真软件，其中包括了流体力学领域的流动场分析。
流动场分析是一种应用数值方法对流动现象进行建模和计算的过程，通过模拟流体在不同条件下的流动行为，可以预测流体的速度、压力、温度等参数，进而对工程问题进行分析和优化。
本指南将重点介绍如何使用ANSYS进行流体流动场分析，包括建模、网格生成、边界条件设置、物理模型选择、求解和结果后处理等方面的内容。
一、建模在进行流动场分析之前，首先需要进行建模。
ANSYS提供了多种建模工具，包括几何实体建模、CAD导入、参数化建模等。
用户可以根据实际需求选择相应的建模工具进行建模。
建模的目标是根据流体流动现象的特点和实际工程问题的要求来构建合适的模型。
二、网格生成在完成建模后，需要对模型进行网格生成。
网格生成是将模型离散为有限单元或有限体积的过程，决定了后续数值计算的准确度和计算效率。
ANSYS提供了多种网格生成工具，包括刚体网格生成、自适应网格生成等。
用户可以选择相应的网格生成工具根据实际需求和模型特点生成合适的网格。
三、边界条件设置在进行流动场分析之前，需要设置合适的边界条件。
边界条件包括流体的入口条件、出口条件、壁面条件等。
对于入口条件，需要指定流体的入口速度、入口压力或流量等；对于出口条件，需要指定出口压力或出口速度等；对于壁面条件，如模型表面的摩擦、换热等效应，需要指定相应的条件。
四、物理模型选择在ANSYS中，可以选择多种不同的物理模型来进行流动场分析。
常用的物理模型包括静流动、稳流动、湍流流动、多相流动等。
用户需要根据流动现象的实际特点和要求选择合适的物理模型。
五、求解在设置完边界条件和物理模型后，可以进行数值计算求解流动场。
ANSYS提供了多种求解器，包括有限体积法、有限元法等。
用户可以根据模型的特点和求解要求选择相应的求解器进行求解。
六、结果后处理在求解完成后，可以对结果进行后处理分析。
流体力学课作业 ansys模型分析
T型管三通流体动力学分析题目： T型管三通流体动力学分析小组成员：学院、专业班：时间：指导教师：目录摘要 (2)关键字 (2)前言 (2)正文 (2)一、建立模型 (3)1、绘制模型立体图 (3)2、划分网格 (4)3、输入参数 (4)4、计算 (6)二、分析 (7)1、压强 (7)2、速度 (8)3、温度 (10)三、总结 (11)摘要为了加深对工程流体力学基本概念和基本理论的理解，本组依照指导进行了此次实验。
为明确冷水、热水在管内如何混合，混合后的运动状态和特性，我们选取了三通管为模型。
将三通管注入冷水和热水，汇合后通入大气中。
通过假设将其简化后研究其内部流体运动状态的变化。
结合压强、管道的属性、水的速度温度及能量损失等问题，应用软件模型计算得到了三通管道内部的流场分布，并对三通管内道内流动的特性进行分析，得出了三通管道紊流流动的计算结果。
关键字三通管、混合过程、运动状态、能量损失前言工程流体力学是研究流体受力及其运动规律的一门学科，侧重于应用流体力学的基本原理、理论与方法研究解决实际问题。
它以流体为研究对象，是研究流体平衡和运动规律的科学。
流体力学在水利、航空、电力、机械、冶金、化学、石油、土木等工业技术中有广泛的应用。
对口于本专业的机械工业中的润滑、冷却、液压传动、气力输送以及液压和气动控制问题的解决，都必须应用流体力学的理论。
因此它是我们理解掌握现代化工程勘测、设计、运行与管理的知识基础，也是我们继续深造及将来从事研究工作的重要工具。
为深入学习流体力学，培养建模能力和分析实例的能力，培养理论联系实际、实事求是、严格认真的科学态度，本组成员积极配合开展了此次实验。
正文本组研究的流体类型为水，研究围绕三通管内的冷热水混合进行。
为节省实验研究的时间和经费，我们采用数值计算方法来研究该问题。
通过软件模拟对其进行定性分析。
主要研究黏性流体在等速有温差的条件下产生的局部损失和沿程损失及其动量变化。
ANSYS CFD管道流体分析经典算例 Fluid
Fluid #2: Velocity analysis of fluid flow in a channel USING FLOTRAN Introduction:In this example you will model fluid flow in a channelPhysical Problem:Compute and plot the velocity distribution within the elbow. Assume that the flow is uniform at both the inlet and the outlet sections and that the elbow has uniform depth.Problem Description:T he channel has dimensions as shown in the figureThe flow velocity as the inlet is 10 cm/sUse the continuity equation to compute the flow velocity at exitObjective:T o plot the velocity profile in the channelT o plot the velocity profile across the elbowYou are required to hand in print outs for the aboveFigure:IMPORTANT: Convert all dimensions and forces into SI unitsSTARTING ANSYSC lick on ANSYS 6.1in the programs menu.S elect Interactive.T he following menu comes up. Enter the working directory. All your files will be stored in this directory. Also under UseDefault Memory Model make sure the values 64 for Total Workspace, and 32 for Database are entered. To change these values unclick Use Default Memory ModelMODELING THE STRUCTUREG o to the ANSYS Utility Menu (the top bar)Click Workplane>W P Settings…The following window comes up:o Check the Cartesian and Grid Only buttonso Enter the values shown in the figure aboveGo to the ANSYS Main Menu (on the left hand side of the screen) and click Preprocessor>Modeling>Create>Keypoints>On Working PlaneCreate keypoints corresponding to the vertices in the figure. The keypoints look like below.Now create lines joining these key points.M odeling>Create>Lines>Lines>Straight lineT he model looks like the one below.Now create fillets between lines L4-L5 and L1-L2.C lick Modeling>Create>Lines>Line Fillet. A pop-up window will now appear. Select lines 4 and 5. Click OK. The following window will appear:T his window assigns the fillet radius. Set this value to 0.1 m.Repeat this process of filleting for Lines 1 and 2.The model should look like this now:N ow make an area enclosed by these lines.M odeling>Create>Areas>Arbitrary>By LinesS elect all the lines and click OK. The model looks like the followingT he modeling of the problem is done.ELEMENT PROPERTIESSELECTING ELEMENT TYPE:Click Preprocessor>Element Type>Add/Edit/Delete... In the 'Element Types' window that opens click on Add... The following window opens.∙Type 1 in the Element type reference number.∙Click on Flotran CFD and select 2D Flotran 141. Click OK. Close the Element types window.∙So now we have selected Element type 1 to be solved using Flotran, the computational fluid dynamics portion of ANSYS. This finishes the selection of element type.DEFINE THE FLUID PROPERTIES:∙Go to Preprocessor>Flotran Set Up>Fluid Properties.∙On the box, shown below, set the first two input fields as Air-SI, and then click on OK. Another box will appear. Accept the default values by clicking OK.∙Now we’re ready to define the Material PropertiesMATERIAL PROPERTIESW e will model the fluid flow problem as a thermal conduction problem. The flow corresponds to heat flux, pressurecorresponds to temperature difference and permeability corresponds to conductance.Go to the ANSYS Main MenuClick Preprocessor>Material Props>Material Models. The following window will appearA s displayed, choose CFD>Density. The following window appears.F ill in 1.23 to set the density of Air. Click OK.Now choose CFD>Viscosity. The following window appears:N ow the Material 1 has the properties defined in the above table so the Material Models window may be closed.MESHING: DIVIDING THE CHANNEL INTO ELEMENTS:G o to Preprocessor>Meshing>Size Cntrls>ManualSize>Lines>All Lines.I n the window that comes up type 0.01 in the field for 'Element edge length'.N ow Click OK.Now go to Preprocessor>Meshing>Mesh>Areas>Free. Click the area and the OK. The mesh will look like thefollowing.BOUNDARY CONDITIONS AND CONSTRAINTSG o to Preprocessor>Loads>Define Loads>Apply>Fluid CFD>Velocity>On lines. Pick the left edge of theouter block and Click OK. The following window comes up.E nter 0.1 in the VX value field and click OK. The 0.1 corresponds to the velocity of 0.1 meter per second of air flowingfrom the left side.R epeat the above and set the Velocity to ZERO for the air along all of the edges of the pipe. (VX=VY=0 for all sides)O nce they have been applied, the pipe will look like this:∙Go to Main Menu>Preprocessor>Loads>Define Loads>Apply>Fluid CFD>Pressure DOF>On Lines.∙Pick the outlet line. (The horizontal line at the top of the area) Click OK.∙Enter 0 for the Pressure value.∙Now the Modeling of the problem is done.SOLUTIONG o to ANSYS Main Menu>Solution>Flotran Set Up>Execution Ctrl.∙The following window appears. Change the first input field value to 300, as shown. No other changes are needed. Click OK.G o to Solution>Run FLOTRAN.W ait for ANSYS to solve the problem.C lick on OK and close the 'Information' window.POST-PROCESSINGP lotting the velocity distribution…Go to General Postproc>Read Results>Last Set.Then go to General Postproc>Plot Results>Contour Plot>Nodal Solution. The following window appears:∙Select DOF Solution and Velocity VSUM and Click OK.∙This is what the solution should look like:∙Next, go to Main Menu>General Postproc>Plot Results>Vector Plot>Predefined.The following window will appear:∙Select OK to accept the defaults. This will display the vector plot to compare to the solution of the same tutorial solved using the Heat Flux analogy. Note: This analysis is FAR more precise as shown by the followingsolution:∙Go to Main Menu>General Postproc>Path Operations>Define Path>By Nodes∙Pick points at the ends of the elbow as shown. We will graph the velocity distribution along the line joiningthese two points.∙The following window comes up.∙Enter the values as shown.∙Now go to Main Menu>General Postproc>Path Operations>Map onto Path. The following window comes up.∙Now go to Main Menu>General Postproc>Path Operations>Plot Path Items>On Graph.∙The following window comes up.∙Select VELOCITY and click OK.∙The graph will look as follows:。
ANSYS／FLOTRAN流体动力学(CFD)分析
Intro-9
目标
Module Objective
在完成本章学习后， 在完成本章学习后，我们应该对流体动力学分析的基本概念 有所了解，并知道它的基本分类。 有所了解，并知道它的基本分类。
第一讲、 第一讲、FLOTRAN CFD 分析的概念 第二讲、 第二讲、 FLOTRAN 分析的种类 第三讲、层流分析 第四讲、 第四讲、紊流分析 第五讲、 第五讲、热分析 第六讲、 第六讲、可压缩流分析 第七讲、 第七讲、非牛顿流分析 第八讲、多组份传输分析 第八讲、
ANSYS培训教程 – 版本 5.5 – XJTU MSSV By: Haich Gao (011001) Intro-4
2001年10月1日
目录
设置命令（ 第三章 FLOTRAN设置命令（续） 设置命令
Guidelines
十三、设定FLOTRAN自由度松弛系数 设定 自由度松弛系数 十四、设定FLOTRAN流体性质松弛因子 十四、设定 流体性质松弛因子 十五、设置FLOTRAN分析的自由度限值 十五、设置 分析的自由度限值 十六、选择FLOTRAN各自由度相应的求解器 十六、选择 各自由度相应的求解器 十七、 十七、对FLOTRAN各求解器的控制 各求解器的控制 十八、设置FLOTRAN湍流模型的一些常数 十八、设置 湍流模型的一些常数 十九、重新设定FLOTRAN各分析参数的值 十九、重新设定 各分析参数的值 二十、控制FLOTRAN面积积分的阶次 二十、控制 面积积分的阶次 二十一、 二十一、FLOTRAN多组份疏运分析的设置及控制 多组份疏运分析的设置及控制 二十二、定义FLOTRAN的重启动（续算）控制 的重启动（ 二十二、定义 的重启动 续算） 二十三、设置并执行一个零迭代FLOTRAN分析 二十三、设置并执行一个零迭代 分析
ANSYS典型实例分析
ANSYS典型实例分析首先是流体力学方面的应用实例。
流体力学是研究流体运动和力学性质的学科，应用于飞行器气动力学、汽车气动力学、建筑工程风力学等领域。
以飞机翼型气动力学为例，通过ANSYS可以模拟流体在翼型表面的流动状况和气动力的分布。
首先，需要利用CAD软件建立翼型的几何模型，然后将模型导入ANSYS中，设置流体的入口边界条件、出口边界条件和壁面边界条件。
接着，选择适当的网格划分方法将几何模型分割成若干小单元，然后根据Navier-Stokes方程和连续性方程建立流体力学的数学模型。
通过求解数学模型，可以得到流体在翼型表面的压力分布、速度分布以及升力和阻力等气动力相关参数，进而评估翼型的气动性能。
另一个典型实例是机械结构分析。
机械结构分析是对机械零部件、机械装置或机械系统的受力性能进行分析和评估。
以汽车车轮受力分析为例，通过ANSYS可以模拟轮胎和地面之间的接触力、轮圈在不同路面条件下的应力分布和变形情况。
首先，需要导入汽车车轮的三维模型，并设置边界条件和荷载条件。
然后，通过合适的网格划分方法将模型分割成若干小单元，根据弹性力学理论建立车轮的受力模型。
接下来，根据所需的分析结果选择合适的求解器进行求解，可以得到车轮的应力、应变分布以及最大应力点等重要信息。
通过这些信息，可以评估车轮的受力性能，进一步优化设计和改进车轮结构。
总之，ANSYS作为一款功能强大的有限元分析软件，可以广泛应用于工程领域，包括流体力学、结构力学、电磁场分析等多个方面。
通过对实际问题的建模和数值求解，能够得到详尽的物理现象模拟和分析结果，为工程设计和优化提供有力支持。
ANSYS流体分析CFD
ANSYS流体分析CFD
ANSYSCFD的优点是能够提供详尽准确的流场和温度场分布，解释物理过程并了解产品性能，从而改进设计。
它还可以提供对流体流动和传热性能进行优化的机会，以便实现更高效、更可靠和更经济的设计。
在各行各业中，如汽车、航空航天、能源、化工等领域，ANSYSCFD已经成为设计过程中不可或缺的一部分。
ANSYSCFD分析支持各种复杂的物理模型，包括不可压缩流体流动、可压缩流体流动、多相流、湍流流动和传热等问题。
它还通过使用适当的数值方法和离散化技术来求解流动方程和边界条件，以确保计算结果的准确性和可靠性。
1.建模：这一步骤包括将设计或物体转化为几何模型，并设定适当的边界条件和初始条件。
2.离散化：在这一步骤中，将几何模型离散化为网格，以便对流场进行数值计算。
网格的生成是一个关键步骤，对结果的准确性和计算效率有重要影响。
3.物理建模和数值求解：在这一步骤中，根据具体问题，选择适当的物理模型和数值求解方法，对流体流动和传热进行数值计算。
4.后处理与结果分析：完成数值计算后，需要对结果进行后处理和分析。
这可能包括生成流场图、剖面分析、计算参数提取等。
综上所述，ANSYSCFD是一种强大的工具，可用于解决各种涉及流体流动和传热的工程问题。
它提供了详尽准确的流场和温度场分布，帮助工程师理解和改进设计，并优化产品性能。
通过使用ANSYSCFD，工程师可以更好地满足产品的要求和设计目标。
ANSYS CFD管道流体分析算例Fluid11
Fluid #3: Analyzing Flow in a System of Pipes USING FLOTRANIntroduction: In this example you will model a system of pipes filled with water.Physical Problem: Compute and plot the velocity distribution in the pipe system shown in the figure. Problem Description:∙The shape of the pipe grid is shown in the figure. (Each point is spaced evenly at 0.33m)O bjective:T o plot the velocity profile within the pipe.T o graph the variation of velocity out the bottom pipe.Y ou are required to hand in print outs for the above.F igure:STARTING ANSYS∙Click on ANSYS in the programs menu.∙Select Interactive.∙The following menu that comes up. Enter the working directory. All your files will be stored in this directory. Also enter 64 for Total Workspace and 32 for Database.∙Click on Run.MODELING THE STRUCTUREG o to the ANSYS Utility MenuClick Workplane>WP SettingsThe following window comes up∙Check the Cartesian and Grid Only buttons∙Enter the values shown in the figure above.∙Go to the ANSYS Main Menu∙In this problem we will model the pipe grid and then apply fluid flow to it.∙Click Preprocessor>-Modeling-> and create the pipe grid as shown below.∙Hint: You can use key points and then create the areaThe modeling of the problem is done.ELEMENT PROPERTIESSELECTING ELEMENT TYPE:∙Click Preprocessor>Element Type>Add/Edit/Delete... In the 'Element Types' window that opens click on Add...The following window opens:∙Type 1 in the Element type reference number.∙Click on Flotran CFD and select 2D Flotran 141. Click OK. Close the 'Element types' window.∙So now we have selected Element type 1 to be a Flotran element. The component will now be modeled using the principles of fluid dynamics. This finishes the selection of element type.DEFINE THE FLUID PROPERTIES:∙Go to Preprocessor>Flotran Set Up>Fluid Properties.∙On the box, shown below, make sure the first two input fields read Constant, and then click on OK. Another box will appear. Fill in the values as shown below, then click OK.∙Now we’re ready to de fine the Material PropertiesMATERIAL PROPERTIES∙Go to the ANSYS Main Menu∙Click Preprocessor>Material Props>Material Models. The following window will appear∙As displayed, choose CFD>Density. The following window appears.∙Fill in 1000 to set the density of Water. Click OK.∙Now choose CFD>Viscosity. The following window appears:∙Fill in 1 to set the viscosity of Water. Click OK∙Now the Material 1 has the properties defined in the above table so the Material Models window may be closed. MESHING:DIVIDING THE CHANNEL INTO ELEMENTS:∙Go to Preprocessor>Meshing>Size Cntrls>ManualSize>Global>Size. In the window that comes up type0.025 in the field for 'Element edge length'.∙Click on OK. Now when you mesh the figure ANSYS will automatically create a mesh, whose elements have a edge length of 0.025 m.∙Now go to Preprocessor>Meshing>Mesh>Areas>Free. Click Pick All. The mesh will look like the following.BOUNDARY CONDITIONS AND CONSTRAINTS∙Go to Preprocessor>Loads>Define Loads>Apply>Fluid CFD>Velocity>On lines. Pick the left edge of the block and Click OK. The following window comes up.∙Enter 0.5 in the VX value field and click OK. The 0.5 corresponds to the velocity of 0.5 meters per second of air flowing into the pipe grid.∙Repeat the above and set the velocity into the upper pipe as -1 meter/second. This is because theflow is traveling to the left, or the negative direction.∙Then, set the Velocity to ZERO along all of the edges of the pipes. This is because of the “No Slip Condition”(VX=VY=0 for all sides)∙Go to Main Menu>Preprocessor>Loads>Define Loads>Apply>Fluid CFD>Pressure DOF>On Lines. Pick the bottom pipe outlet and click OK.∙Once all the Boundary Conditions have been applied, the pipe grid will look like this:∙Now the Modeling of the problem is done.SOLUTION∙Go to ANSYS Main Menu>Solution>Flotran Set Up>Execution Ctrl.∙The following window appears. Change the first input field value to 50, as shown. No other changes are needed. Click OK.∙Go to Solution>Run FLOTRAN.∙Wait for ANSYS to solve the problem.∙Click on OK and close the 'Information' window.POST-PROCESSING∙Plotting the velocity distribution…∙Go to General Postproc>Read Results>Last Set.∙Then go to General Postproc>Plot Results>Contour Plot>Nodal Solution. The following window appears:∙Select DOF Solution and Velocity VSUM and Click OK.∙This is what the solution should look like:∙Next, go to Main Menu>General Postproc>Plot Results>Vector Plot>Predefined.The following window will appear:Select OK to accept the defaults. This will display the vector plot of the velocity gradient.。
ansys_cfd流体分析实例
Example on using commercial software“ICEM CFD 5.1”Flow around a circular cylinderY.F.LinTwo Dimensional problemsFlow around a circular cylinderProblem DescriptionAir flows across a cylinder with the uniform velocity 0.003m/s in the wind tunnel. The length of the wind tunnel (fluid domain) has 25m long and 10 m height. The diameter of cylinder is 1m .Assumption and Boundary Conditions:1. 2 dimensional problems2. Steady state condition3. The uniform flow velocity4. No Heat transfer5. Neglect the gravitational force6. Constant air densityPre-processing stageIn this stage, we implement the “ICEM CFD” to perform the pre-processing work. The basic steps as follow:1. Establish geometry model2. Block the parts3. Generation the O grid4. Mesh the model and check quality of mesh5. Extrude the mesh6. Reset the BC’s (boundary conditions)7. Output to CFX5.7.1Creating Geometry1. Open ICEM CFDDouble Click the “ICEM CFD” Icon, afterwards, you can see the interface of the ICEM CFD.Open File>New Project…:Set the name with “cylinder_2d”, and Click “Save”2. Creating Geometry:A.PointsClick button “Create Point”and then click button“Explicit Coordinates”Set the points in Cartesian coordinate system (X, Y, Z) with ( X=0, Y=0, Z=0 ) respectively.Click “Apply” button and see the screen: a point is createdA tree widget can be seen at left of the screen (A) and (B)The same method creates other points:X=0; Y=0.5, -0.5 X=-5; Y=5, -5X=20; Y=5, -5 Y=0; X=0.5,-0.5ABB. Draw line (curve)First of all see the tree widget, open Model>Geometry>Points by right buttonSelect Show Point Names and you can see the name ofeach point like the figure showed.Now you can create curvesClick button “Create/Modify Curve”Click button “Create Curve”with left button, middle=done, right=cancelSelect points by using left button of the mouse.Change the name of the Part with “INLET”:Select PONITS.05 and POINTS.06 with left button (A),And draw a line with middle button “done”(B) and the INLET part is created in the tree widget.The same steps draw the curves named “OUTLET, SIDEA, SIDEB” with the POINTS.07and POINTS.08, POINTS.06 and POINTS.07,POINTS.05 and POINTS.08 respectively.We will see the line and the tree widgetDraw the cylinderClick button“Circle or arc from Center point and 2Set the Part with name “CYLINDER”Click button and select points “POINTS.00,POINTS.01, POINTS.03” with left button respectively(A).Draw the cylinder by middle button (B).See tree widget:Close Points nameUse buttonto fit the window.Set the body and material.Click button “Create Body ”Choose button “Material Point” and select “Selected surfaces” in the “By Topology” menu. Change the name of the part with “FLUID”; open the Show Point Name of the tree widget and use selectPOINTS.06 and POINTS.08.The same way change the part name with “CYLINDER” and select POINTS.01 and POINTS.02. Close Show Point Name and open the tree widget:Open the bodies and you can seeAt last, open the File>Geom etry>Save Geometry As…Give it the name with “cylinder_2d”. Click “save”.Now we begin to block the model.Click button “Create Block”See the first one , choose the part with “FLUID”,from the pull down menu select “FLUID”And set the Initialize Blocks type with “2D Planar”Click “Apply” button.We will see that the colors of figure are changed. From (A) to (B)See the tree widget: Model>BlockingThen create some assistant points with button “CreatePoint ”{Y=0X=-0.45,-0.4,-0.35,-0.3,-0.25,-0.2,-0.15,-0.1,-0.5, 0.5, 0.1, 0.15, 0.2, 0.25, 0.3, 0.35, 0.4, 0.45} {X=0Y=-0.45,-0.4,-0.35,-0.3,-0.25,-0.2,-0.15,-0.1,-0.5, 0.5, 0.1, 0.15, 0.2, 0.25, 0.3, 0.35, 0.4, 0.45}A BNow begin to block the regionClick button “Split Block”Then select button “Split Block”See the split method, select “Prescribed point”Use the put down menu to select the Prescribed point,Use the button firstly select the Edge “INLET” andsecondly select the Point “POINTS.03”.We will see the block line in the vertical direction of theINLET.Zoom the fiure.From the “POINTS.01 to POINTS.04”See the tree widgetSelect the “Blocking” and select “Index Control”Model>Blocking: Index Control (using right button of the mouse)We can see at the right corner of the screenBy using button and we set I min=2 and see the figureThe same way we set I max =3 , J min=2 , J max=3And the screen shown thatThe same way block again from “POINTS.00, POINTS.09to POINTS.44”:(A)(B)(C)See the tree widget: Model>Parts>VORFN :using the right button select “Add to Part”. Click button “Blocking Material”, Add Blocks to PartUsing select blocking regions and we can seeZoom the block regions (A).Select the blocks in the cylinder or attached the cylinder (B)(C).Using the middle button to set itOK , and you can see blow (D).Click button “Associate”ABD CSelect the associate edge to curve “Associate Edge to Curve” buttonUsing the choose the edge and curveChoosing edge:Select curves:Set O gridCB AClick button “Split Block”Click“Ogird Block ”buttonSelect theSee the tree widget: Open Model>Parts>VORFNOpen theVORFN (A)Using buttonto selectin or attached the cylinder(B)(C)(D).AB CUsing middle button to click “Apply” (E)Close “VORFN” from the tree widget (F)DClick the “Reset”(G)Mesh the edgesFClick button “Set Curve Mesh Size”Using button to select Curve(s):Choose Method with “Element count”Set the Number with 100 and click Apply.See the tree: close the Model>Geometry>points, and the Model>Blocking>edgesUsing right button to select Model>Geometry>Curves:Curve Node Spacing (by using right button)The same way set the “INLET” and “OUTLET” with number 100, the “SIDEA” and “SIDEB” with number 250.Click button “Pre-MeshParams”Choose Blocking >Pre-Mesh ParamsClick button “Update Sizes”and keep default,Then click ApplySee tree open Model>Blocking>Pre_Mesh: Project faces(by using right button)And we will see a menuClick Yes.Now we will see the mesh of the model.Zoom it see the local partClose Geomery>Points and curves, and Blocking>Edges.Then open File>Mesh>Load from BlockingOpen File>Mesh>Save Mesh As…: and set the name with “cylinder_2d”Open File>Blocking>Save Blocking As…: Save block with the name “cylinder_2d”Check the quality of the meshClick button “Display Mesh Quality”Click ApplyWe can see no negatives mesh.Extrude meshClick button “Extrude Mesh”Use to select Elements:Method 1Click button “Select items in a part”and a menu appears:Click “All” and “Accept ”Method 2Put the left button and drag it to select all the regions (A)(C). Click middle button to accept (B)Give the New volume part name “FLUID2D”, new side part name “SIDE”, new top par name “TOP” And set the Spacing type>spacing with “0.1”, then ApplySo the mesh change a height 0.1 in the Z direction (D)ABCBox ZoomClick button “Shaded Full Display ”(E)(F)Check the quality of the extrude meshDSee the tree widget:Close top“TOP ” (B)Close “FLUID ” (C)ASet the new boundary conditionsSee the tree widget:Model>Parts: Create Part (by using the right button)Click “Create Part by Selection” button From the pull down menu of the Part: select the“CYLINDER” Using and left button drag the regionUsing middle button accepts it, so a new CYLINDER boundary condition has been set (C).CBACThe same way set the INLET, OUTLET,SIDEA and SIDEBboundary conditions.INLETThe Whole Boundary ConditionsSee the tree widget:Open Model>Parts>FLUID(B)Open Model>Parts>TOP(C)BSix kinds of patternsClick File>Mesh>Save Mesh As…And save the new mesh with name“cylinder_2d_extrude”. Output the mesh file to CFXClick button “Select solver”and choose “CFX-5”Click “Okay”Click button “Write input”Keep default and click “Done”Then the Domain selection appearsKeep the Selected domains with “cylinder_2d_extrude.uns” and click “Done”.Now we will see the created files in working directions:From these files, we must note that only the file named “cfx5” can be inputted into CFX5.7.1The mesh is finished.Other examples:Example on using commercial software“CFX 5.7.1”Flow around a circular cylinderY.F.LinTwo Dimensional problemsFlow around a circular cylinderAfter established the geometry model, we begin to use CFX to solve this two dimensional case. Processing with CFX-5.7.11.Open CFXDouble click the “CFX” Icon, afterwards, you can see the interface of the CFX.There are three kinds of functions of the CFX:1.CFX-Pre 5.7.1 (set the relevant parameters).2.CFX-Solver 5.7.1 (solve the case by using established physical model)3.CFX-Post 5.7.1 (get the data and figures which we need)CFX-Pre step:1.Import the mesh file from ICEM CFD2.Simulation type3.Domain4.BC’s (boundary conditions)5.Initial conditions6.Solver control7.Output file and monitor points8.Write “.def” file and simulationClick button “CFX-Pre 5.7.1”and run it.Establish a new simulationOpen File>New Simulation…:Select button “General”and give the file name with“cylinder_2d”. Click “Save”Now we can see the interface of the CFX-PreImport mesh fileSee the middle position of the screen, Click button “Import mesh”From the pull down menu select “ICEM CFD”, (see figure below)Definition>File: Click button “Browse”Find the working direction and select the file named “cfx5”,Then click “Open” button. And “OK”Note: no other files can be inputted in CFX5.7.1 Then the mesh file has been inputted into the CFX-PreAnd the left window appears.All of these names were already defined by us in “ICEM CFD”Set the relevant parameters1. Define the simulation type:button.Note: the blue color note suggest we should set a domain. Then the simulation type appearsBasic Settings>Option: Select “Transient”Basic Settings>Time Duration>Option: From the pull down menu select Total Time. Basic Settings>Time Duration>Total Time: Set with 42000s.Basic Settings>Time Steps>Option: From the pull down menu select Timesteps.Basic Settings>Time Steps>Timesteps: Set with 1s.Initial Time>Option: From the pull down menu select Autorratic.Then click Apply and Ok2. Create a domain:Click button “Create a Domain”.Set the name with “ cylinder2d” and click OkSee figure below: the color of the domain changed into green, and the window “Edit Domain”appears.General Options>Basic Settings>Location: From the pull down menu select “FLUID2D ” Then click “Apply ” buttonKeep by default.Fluid Models>Heat Transfer Model>FluidTemperature: Set the temperature with 25c.Fluid Models>Turbulence Model>Option: Setit with “None(Laminar).Click OK3. Set boundary condtions:Set INLET boundary conditionSet the Name with “INLET” and click OKBasic Settings>Boundary Type: From the pull down menu select INLET. Boundary Details>Flow Regime>Option: Select Subsonic.Boundary Details>Mass And Momentum>Option: Select Normal Speed. Boundary Details>Mass And Momentum>Normal Speed: Set it with 0.003 m/s Click OkThe right figure shows us that the INLET boundary condition has been set.Set OUTLET boundary conditionSet the Name with “OUTLET” and click OK。
学会使用ANSYSFluent进行流体力学模拟和分析
学会使用ANSYSFluent进行流体力学模拟和分析流体力学是研究流体运动和相互作用的科学。
在工程学领域，流体力学广泛应用于模拟和分析各种工程问题，如气体和液体流动、热传递、质量传递等。
而ANSYSFluent是一种常用的流体力学模拟和分析软件，可以帮助工程师和科研人员进行流体力学模型的建立、仿真和结果分析。
本文将介绍如何学会使用ANSYSFluent进行流体力学模拟和分析。
第一章：ANSYSFluent简介ANSYSFluent是面向工程领域的一款强大的计算流体力学软件。
它提供了广泛的模型和分析工具，可以模拟和分析各种流体力学问题。
ANSYSFluent具有友好的界面，简单易用，同时也具备高级的功能和定制性。
该软件在汽车、航空、化工等领域得到了广泛的应用。
第二章：流体力学模拟流程在使用ANSYSFluent进行流体力学模拟和分析之前，我们需要先了解整个模拟流程。
首先，我们需要定义几何模型，可以通过导入CAD模型或手动构建几何体。
然后，对几何模型进行网格划分，将其离散成小的单元。
接下来，设置流体材料的物性参数，如密度、粘度和热传导系数。
然后，定义流体动力学模型，如流动方程和边界条件。
最后，进行求解和后处理，通过数值方法求解流体力学方程，并分析结果。
第三章：几何建模在ANSYSFluent中，我们可以使用多种方法进行几何建模。
一种常用的方法是通过导入CAD模型，可以直接打开各种常见格式的CAD文件。
另一种方法是使用Fluent的几何建模工具，可以手动构建几何体。
该工具提供了创建基本几何体（如圆柱、球体等）、布尔操作（如并集、交集等）和边界设置等功能，可以方便地生成复杂的几何体。
第四章：网格划分网格划分是流体力学模拟中的重要环节。
好的网格划分可以提高计算精度和计算效率。
在ANSYSFluent中，我们可以使用多种方法进行网格划分。
一种常用的方法是结构化网格划分，它将几何体划分成规则的网格单元。
另一种方法是非结构化网格划分，它允许在几何体中创建任意形状的网格单元。
ANSYS流体第4节flotran流体分析典型工程实例
第4 章FLOTRAN流体分析典型工程实例ANSYS程序中的FLOTRAN CFD流体分析是一个用于分析二维及三维流体流动场的先进工具。
本章重点通过实例讲解介绍FLOTRAN CFD流体分析在工程上的一些典型应用。
本章要点如何解决流体力学问题FLOTRAN流体分析典型工程实例本章案例三维U型管道速度场的数值模拟实际生活中射流现象的数值模拟4.1 如何解决流体力学问题在流体力学的研究中，常用的方法有理论研究方法、数值计算方法和实验研究方法。
理论研究方法的特点是：能够清晰、普遍地揭示出流动的内在规律，但该方法目前只局限于少数比较简单的理论模型。
研究更复杂更符合实际的流动一般采用数值计算方法，它的特点就是能够解决理论研究方法无法解决的复杂流动问题，如常见的航空工程、气象预报、水利工程、环境污染预报、星云演化过程等。
实验研究方法的特点就是结果可靠，但其局限性在于相似准侧不能全部满足、尺寸限制、边界影响等。
数值计算方法和实验研究方法相比，它所需的费用和时间都比较少，并且有较高的精度，但它要求对问题的物理特性有足够的了解（通过实验方法了解），并能建立较精确的描述方程组（通过理论分析）。
对于流体力学的数值模拟常采用的步骤如下。
（1）建立力学模型通过流动分析，采用合理的假设与简化，建立力学模型。
假设与简化：连续介质与不连续介质；理想流体与粘性流体；不可压缩流体与可压缩流体；定常流动与非定常流动。
（2）建立数学模型根据力学模型，建立描述力学模型的数学方程组，并利用无量钢化、量纲分析、引进新的物理参数、经验或半经验公式等方法对基本方程组进行简化，得到相应流动的求解方程组，再根据具体的流动条件确定流动的初始条件和边界条件。
描写流体运动的两种方法：拉格朗日方法和欧拉方法。
（3）求解方法●准确解法：解析解●近似解法：近似解、数值解●实验解法：相似解（4）求解结果速度分布、压力分布、合力、阻力、能量耗散等物理量的求解结果。
学习使用Ansys进行流体力学仿真与分析
学习使用Ansys进行流体力学仿真与分析Chapter 1: Introduction to AnsysAnsys is a powerful software package used for engineering simulation and analysis. With its robust capabilities, engineers and researchers can simulate and analyze various fluid mechanics problems. In this chapter, we will explore the fundamental concepts of Ansys and its applications in fluid mechanics simulations.1.1 Overview of AnsysAnsys is a widely used software package that provides advanced engineering simulation capabilities. It offers several modules for different engineering disciplines, including structural mechanics, fluid mechanics, electromagnetics, and more. The software utilizes finite element analysis (FEA) to simulate and analyze complex engineering problems accurately.1.2 Applications of Ansys in Fluid MechanicsIn fluid mechanics, Ansys can be employed for a range of applications, such as:1.2.1 Flow VisualizationAnsys allows engineers to visualize complex fluid flows using tools like streamlines, particle traces, and velocity vectors. This helps in understanding flow patterns, identifying areas of turbulence, and optimizing designs for better performance.1.2.2 Flow AnalysisAnsys allows for detailed analysis of fluid flows, including pressure distribution, velocity profiles, and turbulence intensity. This information is crucial for engineers to optimize designs, reduce drag, and improve overall system efficiency.1.2.3 Heat Transfer AnalysisAnsys provides the capability to analyze combined fluid flow and heat transfer problems. Engineers can simulate heat transfer mechanisms such as conduction, convection, and radiation to optimize cooling systems, HVAC designs, and thermal management strategies.Chapter 2: Basic Steps in Ansys Fluid Mechanics Simulation2.1 Geometry CreationThe first step in Ansys fluid mechanics simulation is creating a detailed geometric model of the system or component being analyzed. Ansys offers various tools for creating 2D or 3D geometries, including parametric modeling, importing CAD files, or using built-in shapes and primitives.2.2 Mesh GenerationAfter creating the geometry, the next step is to generate a mesh. A mesh consists of small elements that discretize the fluid domain for numerical analysis. Ansys provides powerful meshing tools to generatestructured or unstructured meshes, ensuring accurate representation of the geometry and efficient computation.2.3 Setting Boundary ConditionsBoundary conditions define the behavior of the fluid at the system boundaries. This includes specifying inlet and outlet velocities, pressures, temperature, and other relevant parameters. Ansys allows engineers to impose these conditions through intuitive graphical interfaces or by defining mathematical functions.2.4 Defining Material PropertiesThe next step is to assign appropriate material properties to the fluid being analyzed. This includes parameters like density, viscosity, thermal conductivity, and specific heat capacity. Ansys provides a wide range of pre-defined material libraries, or engineers can input custom material properties as required.Chapter 3: Ansys Fluid Mechanics Simulation Techniques3.1 Solver SelectionAnsys offers several solvers for fluid mechanics simulations, including the finite volume method, finite element method, and boundary element method. Each solver has its advantages and is suitable for different types of problems. It is essential to choose the appropriate solver based on the geometry, physics, and desired level of accuracy.3.2 Solution InitializationBefore starting the simulation, it is crucial to initialize the solution with appropriate initial conditions. This includes setting the initial velocity, pressure, and temperature values throughout the fluid domain. Ansys provides tools to ensure the solution starts from a realistic state, increasing the reliability of the results.3.3 Solving the EquationsAnsys uses numerical methods to solve the fluid flow equations, such as the Navier-Stokes equations, energy equation, and turbulent model equations. The software employs iterative numerical techniques to converge towards a stable solution. Engineers can specify convergence criteria to control the accuracy and computational effort of the simulation.Chapter 4: Post-processing and Result Analysis4.1 Post-processing ToolsAfter the simulation is complete, Ansys provides a wide range of post-processing tools to analyze and interpret the results. These tools include 2D and 3D visualization, contour plots, iso-surfaces, animations, and comprehensive quantitative reports. Engineers can extract valuable insights from these post-processed results to optimize designs or validate hypotheses.4.2 Result AnalysisAnsys allows engineers to perform in-depth result analysis by comparing numerical simulations with experimental data or analytical solutions. This helps in validating the accuracy of the simulation and providing further insights into the physics of the problem.Conclusion:Ansys is an indispensable tool for fluid mechanics simulation and analysis. Its wide range of capabilities, from geometry creation to post-processing, simplifies the complex process of studying fluid flow and heat transfer phenomena. By using Ansys, engineers and researchers can optimize designs, improve system efficiency, and make informed engineering decisions. With its ever-expanding features and continuous development, Ansys remains at the forefront of fluid mechanics simulation software.。
ANSYS流体分析报告CFD
ANSYS流体分析报告CFD第⼀章 FLOTRAN 计算流体动⼒学(CFD)分析概述FLOTRAN CFD 分析的概念ANSYS程序中的FLOTRAN CFD分析功能是⼀个⽤于分析⼆维及三维流体流动场的先进的⼯具，使⽤ANSYS中⽤于FLOTRAN CFD分析的FLUID 141和FLUID 142 单元，可解决如下问题：作⽤于⽓动翼(叶)型上的升⼒和阻⼒超⾳速喷管中的流场弯管中流体的复杂的三维流动同时，FLOTRAN还具有如下功能：计算发动机排⽓系统中⽓体的压⼒及温度分布研究管路系统中热的层化及分离使⽤混合流研究来估计热冲击的可能性⽤⾃然对流分析来估计电⼦封装芯⽚的热性能对含有多种流体的(由固体隔开)热交换器进⾏研究FLOTRAN 分析的种类FLOTRAN可执⾏如下分析：层流或紊流传热或绝热可压缩或不可压缩⽜顿流或⾮⽜顿流多组份传输这些分析类型并不相互排斥，例如，⼀个层流分析可以是传热的或者是绝热的，⼀个紊流分析可以是可压缩的或者是不可压缩的。
层流分析层流中的速度场都是平滑⽽有序的，⾼粘性流体（如⽯油等）的低速流动就通常是层流。
紊流分析紊流分析⽤于处理那些由于流速⾜够⾼和粘性⾜够低从⽽引起紊流波动的流体流动情况，ANSYS中的⼆⽅程紊流模型可计及在平均流动下的紊流速度波动的影响。
如果流体的密度在流动过程中保持不变或者当流体压缩时只消耗很少的能量，该流体就可认为是不可压缩的，不可压缩流的温度⽅程将忽略流体动能的变化和粘性耗散。
热分析流体分析常还会求解流场中的温度分布情况。
如果流体性质不随温度⽽变，就可不解温度⽅程。
在共轭传热问题中，要在同时包含流体区域和⾮流体区域（即固体区域）的整个区域上求解温度⽅程。
在⾃然对流传热问题中，流体由于温度分布的不均匀性⽽导致流体密度分布的不均匀性，从⽽引起流体的流动，与强迫对流问题不同的是，⾃然对流通常都没有外部的流动源。
可压缩流分析对于⾼速⽓流，由很强的压⼒梯度引起的流体密度的变化将显著地影响流场的性质，ANSYS对于这种流动情况会使⽤不同的解算⽅法。
如何使用ANSYSFluent进行流体动力学分析和模拟
如何使用ANSYSFluent进行流体动力学分析和模拟1. 概述ANSYS Fluent是一款强大的流体动力学分析和模拟软件，广泛应用于工程、航空航天、汽车、能源等领域。
本文将介绍如何使用ANSYS Fluent进行流体动力学分析和模拟，并分为以下几个章节展开讲解。
2. 准备工作在开始使用ANSYS Fluent之前，首先需要准备工作。
包括安装软件、了解软件的基本操作和界面、准备模拟所需的几何模型和边界条件等。
在准备工作中，还需要选择合适的流体模型、物理模型、边界条件和网格划分方案。
3. 建立几何模型在使用ANSYS Fluent进行流体动力学分析和模拟之前，首先需要建立几何模型。
可以通过CAD软件进行建模，然后导入到ANSYS Fluent中。
在建立几何模型的过程中，需要考虑物体的形状、大小、结构等因素，并根据需要设定不同的边界条件。
4. 设定边界条件在进行流体动力学分析和模拟时，边界条件的设置是非常重要的。
边界条件可以分为入口边界条件、出口边界条件和壁面边界条件等。
入口边界条件可以设置进口速度、温度和浓度等；出口边界条件可以设置出口压力和涡量等；壁面边界条件可以设置壁面粗糙度、热传导和传质等。
通过合理设置边界条件，可以得到准确的分析结果。
5. 网格划分网格划分是进行流体动力学分析和模拟的关键步骤之一。
通过将几何模型划分成小的网格单元，可以对流体的运动进行离散化处理。
网格划分的质量直接影响到计算结果的准确性和计算的效率。
在进行网格划分时，需要考虑流场的特征，选择合适的网格类型和网格密度。
6. 模拟设置在进行流体动力学分析和模拟之前，还需要进行一些模拟设置。
包括选择适当的求解器、设定求解精度和收敛准则等。
不同的流体问题需要选择不同的求解器，如稳态问题可以选择压力-速度耦合求解器，非稳态问题可以选择显式求解器。
通过合理设置模拟参数，可以加快计算过程和提高计算精度。
7. 运行模拟在完成模拟设置后，可以开始运行模拟。
ansys实验报告
引言概述：正文内容：大点一：ANSYS软件介绍1.ANSYS软件的背景和特点1.1ANSYS公司的历史和影响力1.2ANSYS软件的模块和功能2.ANSYS软件的安装和设置2.1安装步骤和要求2.2ANSYS的环境设置和优化3.ANSYS软件的界面和操作3.1ANSYS的用户界面和工作区域3.2ANSYS的常用工具和操作技巧大点二：ANSYS流体力学分析1.流体力学基础和原理1.1流体力学的定义和应用领域1.2流体力学方程和模型2.ANSYS流体力学分析的方法2.1流体网格的建立和划分2.2边界条件和求解器的设置3.ANSYS流体力学实验案例3.1空气动力学模拟实验3.2水流动分析实验大点三：ANSYS结构力学分析1.结构力学基础和原理1.1结构的定义和分类1.2结构力学方程和模型2.ANSYS结构力学分析的方法2.1结构的几何建模2.2边界条件和材料属性设置3.ANSYS结构力学实验案例3.1简支梁的应力分析3.2压力容器的变形分析大点四：ANSYS热传导分析1.热传导基础和原理1.1热传导的定义和描述1.2热传导方程和模型2.ANSYS热传导分析的方法2.1热传导模型的建立2.2边界条件和热源的设置3.ANSYS热传导实验案例3.1金属材料的热传导分析3.2电子设备的温度分布模拟大点五：ANSYS优化设计1.优化设计的基本概念和方法1.1优化设计的定义和分类1.2优化设计中的变量和目标函数2.ANSYS优化设计方法2.1ANSYS中的参数化建模技术2.2ANSYS中的优化算法和工具3.ANSYS优化设计案例3.1结构优化设计实验3.2流体优化设计实验总结：本文对ANSYS软件进行了全面的实验和分析，涵盖了流体力学分析、结构力学分析、热传导分析以及优化设计等领域。
通过实验案例的呈现和详细的解释，我们发现ANSYS软件在解决工程问题、优化设计和预测系统行为方面具有显著的优势。
希望本文能为读者提供一些关于ANSYS软件的基础知识和应用方法，并激发对工程领域中模拟和分析的兴趣。
基于ANSYS流体力学仿真的压缩机叶轮性能分析
基于ANSYS流体力学仿真的压缩机叶轮性能分析引言压缩机是一种广泛应用于各个领域的关键设备，其性能对于工业生产和能源利用起着重要作用。
在设计和优化压缩机叶轮时，需要通过流体力学仿真来分析其性能，从而提高压缩机的效率和可靠性。
本文将介绍基于ANSYS流体力学仿真的压缩机叶轮性能分析的方法和案例。
1. 压缩机叶轮工作原理压缩机叶轮是压缩机的关键组成部分，其工作原理是通过叶轮叶片的旋转运动，将气体流体进行压缩。
在压缩机叶轮的工作过程中，气体由叶轮入口进入，并在叶轮叶片的作用下，沿着叶轮的旋转方向进行加速和压缩，最后从叶轮出口排出。
因此，叶轮的设计和优化对于提高压缩机性能至关重要。
2. ANSYS流体力学仿真介绍ANSYS是一种广泛应用于工程领域的计算机仿真软件，其流体力学模块可以模拟和分析流体流动和叶轮的性能。
在进行压缩机叶轮性能分析时，可以使用ANSYS提供的流体力学仿真工具，通过建立几何模型、设定边界条件、求解数学方程等步骤，得到叶轮在不同工况下的流动特性和性能参数。
3. 压缩机叶轮建模和网格划分在进行流体力学仿真前，首先需要建立压缩机叶轮的几何模型。
可以使用CAD软件绘制叶轮的三维几何图形，并导入到ANSYS中。
在建立好几何模型后，需要将其划分为网格，以便进行数值计算。
网格划分的精细程度和质量直接影响到仿真结果的准确性和收敛性。
一般来说，网格划分可以根据叶轮的几何复杂度和流动特性进行调整。
4. 边界条件设置边界条件是流体力学仿真的关键参数，直接影响到仿真结果的准确性。
在设置边界条件时，需要考虑叶轮进口和出口的压力、温度、气体流速等参数。
此外，还需要设置叶轮表面的边界条件，如壁面摩擦、换热等。
合理设置边界条件可以更好地模拟叶轮在实际工作中的流动特性，提高仿真结果的可靠性。
5. 数值求解和结果分析在设置好边界条件后，可以通过ANSYS的求解器进行数值计算。
ANSYS流体力学模块采用了基于有限体积法的离散算法，可以对控制方程进行离散求解，并得到叶轮在不同工况下的流动特性。
ansys流体分析实例
ANSYS流体分析实例简介ANSYS是一款广泛应用于工程设计与分析的软件，其中包括了流体分析功能。
本文将通过一个实例来介绍如何使用ANSYS进行流体分析。
实例背景在工程中，流体分析是一项重要的任务，可以帮助工程师了解流体在系统中的行为，并优化系统设计。
本实例中，我们将以一辆汽车进行流体分析，以了解车辆行驶时的气流情况，以及如何改善车辆的气动性能。
前提条件在进行流体分析之前，我们需要准备以下前提条件：1.安装ANSYS软件：确保正确安装并配置了ANSYS软件，包括流体分析模块。
2.几何模型：准备好汽车的几何模型，可以将其导入到ANSYS软件中进行分析。
分析步骤步骤1：导入几何模型首先，打开ANSYS软件并创建一个新的流体分析项目。
然后，从菜单中选择“几何导入”选项，并导入汽车的几何模型文件。
确保几何模型正确导入，并对其进行必要的调整。
步骤2：设置边界条件在进行流体分析之前，我们需要设置边界条件。
首先，选择汽车模型的表面，并定义其为壁面。
然后，选择汽车周围的环境空间，并定义其为流体区域。
根据实际情况，可以设置不同的边界条件，如进口、出口、壁面摩擦等。
步骤3：设置流体模型接下来，我们需要设置流体模型。
选择合适的流体模型，并设置相关参数。
根据具体情况，可以选择不同的流体模型，如气体流动模型、液体流动模型等。
步骤4：求解流动方程在完成边界条件和流体模型的设置后，我们需要对流动方程进行求解。
选择适当的求解器，并设置求解选项。
可以选择稳态求解或者非稳态求解，根据需要设置相应的时间步长和收敛准则。
步骤5：分析结果当求解完成后，我们可以对结果进行分析。
ANSYS软件提供了丰富的后处理工具，可以直观地显示流场分布、压力分布、速度分布等。
通过对结果的分析，可以了解汽车周围的气流情况，并评估汽车的气动性能。
实例结果分析通过对汽车进行流体分析，我们可以获得以下结果：1.汽车周围的气流分布图：可以看到气流在汽车周围的分布情况，以及可能存在的流动分离、涡流等现象。
Ansys_Workbench零基础超详细单向流体分析的例子
零基础超详细流体分析的例子例子说明本例中只有单纯流体，观察流体流经三角台时速度与压强的变化。
本例的几何文件可用任何CAD软件生成，过程是这样的：先建一个长方体；再见一个三角形，拉伸成一个凸台；长方体减去凸台；最后只剩下一个几何体；（其实形状可以根据自己喜好调整）另存为IGS文件。
（其实很多格式都可以，根据喜好）1.从开始菜单启动WorkBench2.新建mesh cell拖动左边Mesh图标到Schematic中即可3.关联几何文件本例的几何文件是由CatiaV5另存的IGS格式，也可以用Ansys自带的DesignModeler制作，那就要点击New Geometry，而不是Import Geometry。
4.启动ICEM在ICEM中做两件事：建3个Named Selection（inlet、outlet、wall）；划分网格。
4.1.创建Named SelectionA．右键进气（液）面，选Create Named Selection，命名为inletB．同理，选中对面的出气（液）面，命名为outletC．同理，选中剩余8个面，命名为wall。
按住Ctrl键实现多选。
4.2.划分网格A．点击Mesh调出网格划分选项B．展开Sizing，选Relevance Center为Fine，意思是网格划分较细C．另外，做如下设置D．点击Update，生成网格E．保存F．关闭ICEM，回到WB 5.建立一个CFX cell6.Update CFX Cell7.进入CFX-Pre7.1.进入快速设置7.2.设置好一页后点击Next7.3.刷新并保存，退出CFX-Pre8.求解8.1.进入求解器8.2.直接运行8.3.退出求解器9.查看结果9.1.进入后处理器9.2.新建一个观察平面点击apply查看结果点击Apply查看结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
T型管三通流体动力学分析题目T 型管三通流体动力学分析小组成员:学院、专业班:时间： _____ 指导教师:目录摘要 (2)关键字 (2)前言 (2)正文 (2)一、建立模型 (3)1、.................................................. 绘制模型立体图32、........................................................ 划分网格43、........................................................ 输入参数44、............................................................ 计算6二、分析 (7)1、............................................................ 压强72、............................................................ 速度83、............................................................ 温度10三、总结 (11)摘要为了加深对工程流体力学基本概念和基本理论的理解，本组依照指导进行了此次实验。
为明确冷水、热水在管内如何混合，混合后的运动状态和特性，我们选取了三通管为模型。
将三通管注入冷水和热水，汇合后通入大气中。
通过假设将其简化后研究其内部流体运动状态的变化。
结合压强、管道的属性、水的速度温度及能量损失等问题，应用软件模型计算得到了三通管道内部的流场分布，并对三通管内道内流动的特性进行分析，得出了三通管道紊流流动的计算结果。
关键字三通管、混合过程、运动状态、能量损失、八、亠刖言工程流体力学是研究流体受力及其运动规律的一门学科，侧重于应用流体力学的基本原理、理论与方法研究解决实际问题。
它以流体为研究对象，是研究流体平衡和运动规律的科学。
流体力学在水利、航空、电力、机械、冶金、化学、石油、土木等工业技术中有广泛的应用。
对口于本专业的机械工业中的润滑、冷却、液压传动、气力输送以及液压和气动控制问题的解决，都必须应用流体力学的理论。
因此它是我们理解掌握现代化工程勘测、设计、运行与管理的知识基础，也是我们继续深造及将来从事研究工作的重要工具。
为深入学习流体力学，培养建模能力和分析实例的能力，培养理论联系实际、实事求是、严格认真的科学态度，本组成员积极配合开展了此次实验。
正文本组研究的流体类型为水，研究围绕三通管内的冷热水混合进行。
为节省实验研究的时间和经费，我们采用数值计算方法来研究该问题。
通过软件模拟对其进行定性分析。
主要研究黏性流体在等速有温差的条件下产生的局部损失和沿程损失及其动量变化。
以期在实验中更加具象的了解连续性方程、伯努利方程、动量方程和达西-巴赫公式的内涵和应用。
为展示研究过程及结果，特在此进行系统陈列。
在进行软件模拟之前首先对流体进行以下假设：1、质量守恒2、动量守恒3、连续介质假设4、不可压缩流体一、建立模型模型简介：本装置模型为"T”型三通管，X方向直管管径50mm，Z方向管径30mm。
流动过程简述：向直径为50mm直管的一端管口通入80 C流速为5m/s的热水，直径30mm管口通入10C流速为2m/s的冷水，水流在管中混合后由50mm直管的另一端管口流入大气•（本次实验不对流出部分液体做研究）。
1、绘制模型立体图图1.1用Geometry绘制的立体图2、划分网格Detaik of ^Inflation* - Inflation图1.2 in flation参数设置图1.3生成网格3、输入参数对面进行命名，两个输入口为inlet_hot （热水管），inlet_cool （冷水管）。
出口为outlet。
参数如下: 冷水入口端：直径30mm 温度10C 流速2m/s热水入口端：直径50mm 温度80C 流速5m/s出口端：直径50mm 压强1atm湍流强度：l=0.16X Re A（-1/8）图1.4 冷水入口设置图1.5热水入口设置图1.7计算过程Outiine Boundary: outlet□SourcesOption图1.6 出口设置4、计算数学方法：K-&湍流模型与能量方程 （迭代次数：最小值 1最大值100）Details of outlet n Default Domain in Flow Analysis 1Boundary Details Basic Setting a Plot Options □Pressure Averag ing Average Over Whole Outlet、分析1、压强在我们所建立的这个三通管模型中，流体的压强变化较为明显。
建立一个三维坐标系如下图所示，以中央的注水口为Y 轴，以向上为正方向。
其余两管延伸的方向为 Z轴方向，以向右为正方向。
过 Y 轴和Z 轴交点沿垂直 Y 轴和Z 轴的方向为X 轴方向，向外为正方向。
在X-Y 截面上，压强变化如下图所示。
从如下所示的压强分布图中我们可以清楚地看到，冷水入口管道内压 强较大，沿Y 轴负方向呈现出逐渐减小的趋势。
在这里我们分析一下，因为速度沿水流方向逐渐增大，重 力因素忽略不计，由伯努利方程 p+ p gz+(02)* p v A 2=C 可知压强逐渐减小。
View 1 *图2.1 X-Y 截面压强分布示意图在Y-Z 截面上，流体压强变化明显。
从热水入口管道至其与竖直的冷水入口管道交接处，也是因为水流速度越来越大，由伯努利方程 p+p gz+(72)* p v A 2=C 可知压强逐渐减小。
另外，在管道交接处进一步研究，冷水(速度为2m • s-1)和热水(速度为5 m • s-1)在此处汇合，在流动方向改变和流速分布变化的情况下， 会形成因形成的漩涡和由二次流形成的双螺旋流动产生的损失 •这就是在管道交接处右侧上侧靠上部分较右侧其他位置的流体压强小的原因。
在管道口交接处至出水口这一段管道中，虽然有沿程能量损失，但是， 因为两股水流的汇合，由连续性方程可知速度会明显增大，因此由整体来看，流体平均流速增大。
同样，RfVKur«f CcnlDdr'J 閘日+D05J 07^e*0051 061C*DOS -M3S-HJ05-'■ 1 00fc*0(B# 3fC 时昭& 0366*004B 哉man0 O22S o 竺Dose (nn» □ 0E7 ¥ * 0由伯努利方程可知，流体压强逐渐减小。
图22 Y-Z截面压强分布示意图由以上总结可得：压强在Y轴方向上的竖直管道内的压强最大，在Z轴方向上的水平管道内左侧的的次之。
经过汇流后，在水平管道内右侧的压强最小。
压强分别沿着Y轴负方向和Z轴正方向减小。
2、速度图2.3 Y-Z截面速度分布图2.4迹线分布首先，由所建立的速度模型可以看出，在两个入水口处靠近管壁很小的一段区域范围内颜色为蓝色，这是由于这是在靠近管壁的地方，紊流脉动受到限制，粘滞力的作用显现，在紧贴管壁的很薄的流层中紊流脉动消失，粘滞力的作用使流速急速下降，速度分布比较陡峭，速度梯度大，形成粘性底层的存在。
在剩余的较大一部分区域里，液体的速度颜色分布均匀，为层流区，在接近管道汇交处的地方速度分布才开始出现变化。
接下来是两管道汇交的区域，在这个区域，冷水和热水相互融合，形成温水。
由迹线图我们可以看出, 在混合后，由于流量变大，而管道直径不变，有连续性方程可知道不可压缩流体沿管流的体积流量是常量，所以速度变化较大。
在交汇处速度突然变大，而热水和冷水未能进行充分的混合便沿着管道继续流动。
在汇交后的一段管道内由速度图可以看出速度分布散乱，是紊流区。
所以，在汇交之前，各管道除粘性底层外是层流区，在汇交后是紊流区，如图所示。
3、温度图2.5 Y-Z截面温度分布图2.6 X-Y截面温度分布由ANSYS 所计算出的参数及温度变化的图示可以得出， 从坐标系的Y-Z 截面可以看出，在整个进水管道中冷热水相遇之前温度基本不变，相遇后在冷热水交界处热水温度逐渐降低，冷水也逐渐升温，且两者的 温度变化梯度相差不大。
沿着水流 -Z 方向冷热水的温度变化越发明显，混合程度增强，温度梯度减小。
随 着流体向下游流动，温度分布越来越趋向均匀。
这是浮升力对T 型管道中冷热流体的混合的影响， 浮升 力导致主管中的热流体向支管上游冲刷， 并与支管中的冷流体混合。
同时，当支管中的混合流体向主管底部冲击时，由于主管流体的惯性力不足以克服浮升力的影响，具有相对低温的混合流体向主管的上游 回流。
此外， 在主管中可以清晰地观察到温度分层现象，图中的主管上游温度界限清晰一致，说明冷热流 体混合程度小，对上游区域没有影响， 这是因为流体的惯性力比浮升力大，所以混合仅发生在下游。
主管的下游， 温度分布趋于无序，温度分层现象减弱。
三、总结本文利用ANSYS 软件对T 型三通管中主管为热流体和支管为冷流体的混合过程的流动进行了仿真分析，获得了不同平面上的速度分布，在贴近管壁处可观察到速度梯度较大的黏性底层，还可观察到在混合前黏性底层上方速度平缓的平流区和混合后流速较大，各流层液体相互混掺的紊流区。
此外，从仿真分析中获得的温度分布图可得出冷热水相遇后交界处温度开始中和， 且两种水的温度变化梯度相差不大。
沿着水流Z 方向冷热水的温度变化越发明显，温度梯度增大。
随着流体向下游流动，强分布图中可得出压强在 Y 轴方向上的竖直管道内的压强最大，在 Z 轴方向上的水平管道内左侧的的次之。
图2.7整体温度分布温度分布越来越趋向均匀。
从压经过汇流后，在水平管道内右侧的压强最小。
压强分别沿着Y轴负方向和Z轴正方向减小。
在整个管道的能量方面，除流体在整个流程中由于流体粘滞力产生的沿程损失外，还有冷热水在混合后的紊流流动中产生漩涡造成的能量损失。
总之，等速差温的流体在三通管内混合后会形成紊流，并产生新的能量损失，随着流体的进一步混合流体的温度由分层逐步趋于均匀，其压强的总趋势是变小。
我们所研究的T型管道广泛运用于诸如石油化工厂和核电厂等管路系统中的冷热流体的混合和连接。
在实际应用中，研究流体的流速和流线分布及温度压强分布对研究流体的各项性质以及工厂设施的安全问题有着极为重要的指导作用。
参考文献：【1】孔珑•工程流体力学•中国电力出版社，2006.【2】张也影.流体力学.高等教育出版社，1986 •【3】丁源，吴继华.ANSYS14.0从入门到精通.机械工业出本社，2003.【4】陈艳霞，陈磊.ANSYS Workbe nch工程应用案例精通.电子工业出版社，2012.。
