电喷发动机燃油泵电路与喷油器电路控制原理
燃油泵电机的控制电路的工作原理
燃油泵电机的控制电路的工作原理说到燃油泵电机的控制电路，咱们先来捋一捋这个东西到底是干嘛的。
想象一下，汽车就像个小家伙，跑起来离不开的就是那一缕缕燃油。
可是燃油从油箱到发动机，可不是随便就能走的，得有个“司机”来掌控这一切。
这个“司机”就是燃油泵电机，它负责把燃油从油箱抽出来，送到发动机里，保证车子能够顺畅地跑。
不过，光有泵子是不够的，这时候就得提到控制电路了。
控制电路就像是燃油泵的“大脑”，没有它，泵子就像失去了方向的船，只能干瞪眼，没法发挥作用。
它的工作原理其实很简单，简单说就是通过电流来控制燃油泵的开关。
想象一下，电流就像一条小河，流淌到哪里，哪里就会被点亮。
电流经过控制电路，进入泵子，啊哈，泵子立刻就像打了鸡血一样，开始工作，开始抽油了。
电流一断，泵子立马停工，这样就能控制油流的大小，避免浪费。
有些小伙伴可能会问，电流是怎么来的呢？好吧，这就要说到车里的电池了。
电池就像是汽车的心脏，给一切设备提供能量。
平时车子在跑，发电机也在转，不断给电池充电。
电池的电量充足了，控制电路就能正常工作。
你可别小看这电池，没了它，车子可就成了个“摆设”，连轰鸣声都听不见。
燃油泵的控制电路里，还有很多小零件在发挥作用。
比如说，继电器就像个小保安，专门负责守门，确保电流能顺利通过。
只要一接通电源，继电器就“咔嚓”一声，门打开了，电流就能顺利进到泵子那里，燃油就开始奔跑。
还有各种传感器，像是小侦探一样，负责监测油量、温度和压力，一旦发现异常，立马向控制电路发出警报，泵子也会迅速停下，避免更大的损坏。
说到这里，可能有小伙伴会觉得这电路挺复杂的。
它就像咱们日常生活中的很多事情一样，有点繁琐，但理清楚了就简单多了。
就像做饭一样，有时候材料多得让你眼花缭乱，但一旦掌握了诀窍，煮出来的饭菜可就美味可口了。
控制电路的作用就是在关键时刻确保一切运转正常，确保咱们的车子能够顺畅无阻地行驶。
燃油泵的控制电路可不止是简单的开关，它还得根据不同的情况调整工作状态。
电喷柴油泵的工作原理
电喷柴油泵的工作原理电喷柴油泵是一种先进的燃油供给系统，其工作原理主要包括高压油路、控制系统和喷油器三个部分。
本文将从这三个方面详细介绍电喷柴油泵的工作原理。
首先，我们来看高压油路的工作原理。
电喷柴油泵的高压油路主要包括高压油泵、高压油管和喷油器。
高压油泵通过机械或电动驱动，将低压燃油从油箱中吸入，然后通过内部的柱塞和活塞等零部件将燃油压缩，形成高压油，再通过高压油管输送到喷油器。
高压油管的作用是储存高压油，并保持一定的压力，以便在喷油器工作时提供足够的高压油。
其次，我们来介绍电喷柴油泵的控制系统。
电喷柴油泵的控制系统主要由电子控制单元（ECU）、传感器和执行器组成。
传感器负责监测发动机的工作状态，如转速、负荷、水温、气温等参数，并将这些信息传输给ECU。
ECU根据传感器提供的信息，计算出喷油的时机和喷油量，并通过执行器控制高压油泵和喷油器的工作。
通过不断地调整喷油的时机和喷油量，以满足发动机在不同工况下的燃油需求，从而实现燃油的经济性和动力性的平衡。
最后，我们来讨论喷油器的工作原理。
喷油器是电喷柴油泵系统中的关键部件，它负责将高压油喷射到气缸内，以满足发动机的燃烧需求。
喷油器在接收到ECU的指令后，通过电磁阀控制高压油的喷射时机和喷射量。
高压油喷射到气缸内后，与高温高压空气混合，形成可燃混合气，然后在喷油器的喷油嘴处形成细小的雾化颗粒，以确保充分的燃烧。
总的来说，电喷柴油泵的工作原理是通过高压油路、控制系统和喷油器的协调配合，实现燃油的高效喷射和燃烧，从而为发动机提供动力。
希望本文的介绍能够帮助大家更好地理解电喷柴油泵的工作原理。

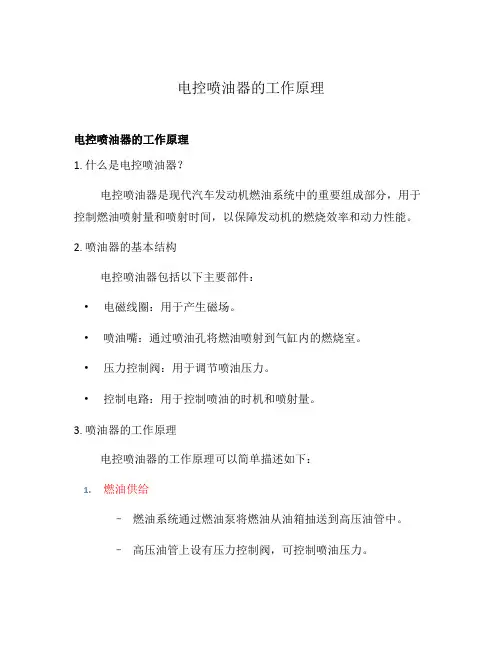

电控喷油器的工作原理
电控喷油器的工作原理电控喷油器的工作原理1. 什么是电控喷油器？电控喷油器是现代汽车发动机燃油系统中的重要组成部分，用于控制燃油喷射量和喷射时间，以保障发动机的燃烧效率和动力性能。
2. 喷油器的基本结构电控喷油器包括以下主要部件：•电磁线圈：用于产生磁场。
•喷油嘴：通过喷油孔将燃油喷射到气缸内的燃烧室。
•压力控制阀：用于调节喷油压力。
•控制电路：用于控制喷油的时机和喷射量。
3. 喷油器的工作原理电控喷油器的工作原理可以简单描述如下：1.燃油供给–燃油系统通过燃油泵将燃油从油箱抽送到高压油管中。
–高压油管上设有压力控制阀，可控制喷油压力。
2.信号输入–控制电路接收来自发动机控制单元（ECU）的指令信号。
–指令信号包括喷油时机和喷射量等信息。
3.喷油时机控制–控制电路根据指令信号控制电磁线圈的通断，产生磁场。
4.喷油量控制–控制电路根据指令信号控制压力控制阀的开闭程度，调节喷油压力。
5.喷油过程–当电控喷油器工作时，控制电路对电磁线圈施加电流，产生磁场。
–磁场作用下，喷油嘴的喷油阀打开，燃油通过喷油孔喷射到气缸内的燃烧室。
4. 电控喷油器的优势与传统的机械喷油器相比，电控喷油器具有以下优势：•精确控制电控喷油器通过控制电路精确控制喷油的时机和喷射量，提高发动机的燃烧效率和动力性能。
•可调性强电控喷油器的喷油量可以根据不同工况和发动机要求进行调整，更加适应不同的驾驶条件。
•燃油效率高电控喷油器能够实现高精度的燃油喷射，提供更好的燃烧均匀性和燃油利用率，降低燃油消耗。
•排放更洁净电控喷油器可以根据发动机工况和排放要求调整喷油量，减少有害物质的排放，提高环保性能。
5. 小结通过对电控喷油器的工作原理的解释，我们可以了解到电控喷油器在现代汽车发动机燃油系统中的重要作用。
其精确控制喷油的能力使发动机具有更好的燃烧效率和动力性能，同时也提高了燃油利用率和环保性能。
随着技术的不断发展，电控喷油器在汽车行业中的应用也将进一步完善和提升。
简述电控燃油喷射系统的工作原理。
电控燃油喷射系统是现代内燃机的燃油供给系统，它采用电子控制单元（ECU）来精确控制喷油量和喷油时机，从而实现燃油的高效燃烧，提高发动机的动力性能和燃油经济性。
下面将从工作原理、组成部分和优点几个方面进行详细介绍。
一、工作原理1. 燃油供给：工作原理首先是燃油供给。
燃油从汽车油箱经过燃油泵被送至高压油路。
在高压油路和喷油嘴之间有一个燃压调节阀，它能够调节燃油的高压状态，保证燃油喷射系统的正常工作。
2. 压力调节：喷油泵生成的高压燃油会根据需要的燃烧量通过高压油路输送至喷油嘴。
ECU会控制燃油的喷射时间和喷油嘴的打开与关闭，根据发动机转速、负荷和气缸温度等参数进行调节。
3. 喷油处理：喷油系统的喷油嘴会把高压的燃油雾化成微小的颗粒喷射到气缸内混合空气当中，形成可燃气雾。
二、组成部分1. 燃油泵：用于从油箱中抽取燃油，然后将其输送到高压油路。
2. 高压油路：主要起到燃油输送和储存的作用。
3. 喷油嘴：负责将燃油雾化并喷射到发动机气缸内，与空气充分混合。
4. 电子控制单元（ECU）：作为整个系统的控制中心，负责监控和调节喷油量、喷油时机，以及其他相关参数。
三、优点1. 节能环保：相比传统的化油器供油系统，电控燃油喷射系统能够更加精确地控制燃油喷射量和喷射时机，从而实现更加充分的燃烧，提高燃油利用率，减少尾气排放。
2. 动力性能好：由于燃烧更加充分，电控燃油喷射系统能够为发动机提供更加充足和稳定的动力输出。
3. 故障诊断简便：电控燃油喷射系统具有自我诊断功能，当系统出现故障时，ECU会存储相应的故障码，便于技师迅速定位和解决问题。
总结：电控燃油喷射系统的工作原理包括燃油供给、压力调节和喷油处理三个方面，主要由燃油泵、高压油路、喷油嘴和电子控制单元等组成部分构成。
相比传统供油系统，它具有节能环保、动力性能好和故障诊断简便等优点。
随着汽车技术的不断发展，电控燃油喷射系统也将会在未来得到更加广泛的应用和发展。
电控燃油喷射系统的工作原理虽然简单易懂，但其背后的技术原理和优化还有很多深奥之处。
汽车柴油电喷电路原理
汽车柴油电喷电路原理
柴油车的电喷电路原理是基于电控式柴油喷油系统的工作原理。
首先，柴油车的电喷电路由以下几个主要组成部分构成：
1. 发动机控制模块（ECM）：ECM是整个电喷电路的核心控
制单元，负责监测和控制发动机运行的各个参数和功能。
2. 传感器：传感器用于收集发动机运行过程中的各种数据，如发动机转速、油温、进气压力等信息，并将其转化为电信号送至ECM进行处理。
3. 执行器：执行器是控制发动机运行的关键部件，包括喷油器、油泵和增压器等。
ECM根据传感器提供的数据，通过控制执
行器的开关状态来调整柴油的喷射、供应和增压量，以实现发动机的正常工作。
在工作过程中，ECM会根据传感器收集到的数据进行分析和
计算，然后根据设计的控制策略，发出相应的控制信号来调整执行器的工作状态。
例如，当发动机需要更多燃料时，ECM
会通过控制喷油器的开关时间来增加燃油的喷射量；当发动机需要更高的压力时，ECM会通过控制油泵和增压器的工作状
态来增加油压和增压量。
总之，柴油车的电喷电路通过ECM对传感器数据进行处理和
控制执行器的工作状态，实现对发动机燃油喷射和供应的精确
控制，从而确保发动机的正常运行。
这样可以提高燃烧效率、降低排放和燃油消耗，同时提高发动机的动力性能和可靠性。
电喷柴油泵的工作原理
电喷柴油泵的工作原理电喷柴油泵是一种先进的柴油喷射系统，它采用电子控制单元（ECU）来精确控制喷油量和喷油时间，从而实现高效燃烧和低排放。
在了解电喷柴油泵的工作原理之前，我们先来了解一下传统的机械式柴油泵的工作原理。
传统的机械式柴油泵通过凸轮轴驱动柱塞泵，将柴油加压后喷入喷油嘴，完成喷油过程。
而电喷柴油泵则采用了先进的电子控制技术，能够更精确地控制喷油时间和喷油量，从而提高燃烧效率和动力性能。
电喷柴油泵的工作原理主要包括以下几个方面：1. 高压油路系统，电喷柴油泵通过高压油泵将柴油加压至高压油路中，以保证喷油系统的正常工作。
高压油路系统通常包括高压油泵、高压油管和喷油嘴等部件。
2. 压力调节，电喷柴油泵内部设有压力调节装置，能够根据发动机工况和负荷情况调节高压油路的压力，以满足不同工况下的喷油需求。
3. 喷油控制，电喷柴油泵的喷油控制由电子控制单元（ECU）完成，ECU能够根据发动机转速、负荷、进气压力等参数计算出最佳的喷油量和喷油时间，并通过喷油嘴将柴油喷入燃烧室。
4. 压力累积，电喷柴油泵中的高压油路通常设有压力累积器，能够在喷油嘴关闭时保持高压油路的压力稳定，以确保下次喷油时能够迅速响应。
5. 故障诊断，电喷柴油泵内部设有故障诊断功能，能够监测喷油系统的工作状态，并在发现故障时通过故障码提示驾驶员进行维修。
总的来说，电喷柴油泵通过高压油路系统、压力调节、喷油控制、压力累积和故障诊断等功能，能够实现对柴油喷射过程的精确控制，从而实现高效燃烧和低排放。
与传统的机械式柴油泵相比，电喷柴油泵具有更高的喷油精度和响应速度，能够更好地满足发动机的动力需求和环保要求。
在实际的应用中，电喷柴油泵的工作原理需要与发动机控制系统紧密配合，通过传感器采集的各项参数进行计算和控制，以实现最佳的燃油经济性和动力性能。
同时，对电喷柴油泵的维护和保养也至关重要，定期更换滤清器和清洗喷油嘴等操作能够有效地延长电喷柴油泵的使用寿命。
柴油机电控燃油喷射系统的工作原理
柴油机电控燃油喷射系统的工作原理柴油机电控燃油喷射系统是一种现代化的燃油供给系统，它通过电控单元来控制燃油的喷射和供应。
其工作原理可分为传感器部分、电控单元部分和执行器部分。
首先，传感器部分是负责监测柴油机的工况和环境参数，例如转速、负荷、空气温度等。
传感器将这些参数实时传输给电控单元，以便后续的计算和控制。
接下来，电控单元是燃油喷射系统的核心。
它根据传感器传来的参数和预设的工作模式，通过内置的控制算法来确定最佳的燃油喷射量和喷射时间。
电控单元中还包含了一个存储器，用于存储各种不同工况下的喷射曲线和参数，以满足不同工况下的燃油需求。
最后，执行器部分是根据电控单元的指令来执行燃油喷射。
它包括喷油器和喷油泵。
当电控单元发送喷油指令时，执行器会将燃油从喷油泵中压力供应到喷油器中，并通过喷油器的喷油嘴将燃油以雾化的形式喷入气缸中。
喷油器的喷油量和喷油时间是通过控制喷油嘴的开启时间和喷孔的大小来实现的。
整个系统的工作原理可以归纳为：传感器监测并传输工况参数给电控单元，电控单元根据输入的参数选择最佳的喷油曲线和参数，再通过执行器控制喷油器实现燃油的喷射和供应。
与传统的机械喷油系统相比，柴油机电控燃油喷射系统具有很多优点。
首先，它可以根据不同的工况和负荷要求精确控制燃油的喷射量和喷射时间，提高燃烧效率，减少燃油消耗和排放物的生成。
其次，电控单元可以根据不同的工况和负荷要求灵活地调整燃油喷射参数，提高柴油机的动力性和响应速度。
此外，电控单元还可以进行自我诊断和故障监测，及时发现和修复系统的故障，提高柴油机的可靠性和稳定性。
总结来说，柴油机电控燃油喷射系统通过传感器、电控单元和执行器的协同工作，实现了对燃油喷射的精确控制，提高了柴油机的使用效率和环保性。
它是现代柴油机的重要组成部分，对于提高柴油机的性能和经济性具有重要的指导意义。
电喷柴油泵的工作原理
电喷柴油泵的工作原理电喷柴油泵是一种现代柴油发动机燃油供给系统，它采用电子控制技术，能够精确控制燃油喷射的时间和量，从而提高燃烧效率，减少排放，提高发动机的动力性能和经济性。
下面我们将详细介绍电喷柴油泵的工作原理。
首先，电喷柴油泵的工作原理涉及到几个主要部件，包括高压油泵、喷油器、压力调节器、传感器和电控单元。
高压油泵负责将柴油从油箱中抽取并压缩到高压状态，喷油器负责将高压柴油喷射到气缸内，压力调节器用于调节高压油的压力，传感器负责监测发动机的工作状态，电控单元则根据传感器的信号控制高压油泵和喷油器的工作。
其次，电喷柴油泵的工作原理可以分为几个步骤。
首先是高压油泵将柴油从油箱中吸入，然后通过高压泵体内的柱塞和柱塞杆进行压缩，形成高压柴油。
接着，电控单元根据发动机工作状态的信号，控制高压油泵的工作，使得高压柴油在喷油器的控制下，以高压喷射到气缸内，与空气混合进行燃烧。
最后，压力调节器对高压油进行调节，以保证喷油器获得恰当的高压油。
再次，电喷柴油泵的工作原理需要注意的是，电控单元通过传感器采集到的发动机工作状态信号，根据预设的燃油喷射参数，对高压油泵和喷油器进行精确的控制，以确保燃油的喷射时间、喷射量和喷射角度等参数的精准控制，从而使得燃油能够在最佳的时机、最佳的量和最佳的角度喷射到气缸内，从而提高燃烧效率，减少排放，并提高发动机的动力性能和经济性。
最后，电喷柴油泵的工作原理需要注意的是，由于电喷柴油泵采用了先进的电子控制技术，因此对于发动机的工作状态信号的采集和处理，以及对高压油泵和喷油器的精确控制，都需要高精度的传感器和可靠的电控单元，以及精密的机械部件，因此在使用和维护时需要特别注意保持其清洁和精度，以确保其正常工作。
综上所述，电喷柴油泵的工作原理涉及到高压油泵、喷油器、压力调节器、传感器和电控单元等多个部件，通过精密的控制和调节，能够实现燃油喷射的精准控制，从而提高燃烧效率，减少排放，并提高发动机的动力性能和经济性。
油泵控制电路工作原理
油泵控制电路工作原理油泵控制电路是汽车发动机燃油系统中的重要组成部分，它的工作原理直接影响着发动机的燃油供给和工作效率。
在汽车行驶过程中，油泵控制电路通过对油泵的控制，实现了燃油的高效供给，保证了发动机的正常运转。
下面将从控制电路的组成和工作原理两个方面来进行详细介绍。
首先，油泵控制电路通常由电源、控制单元、传感器和执行元件等部分组成。
其中，电源为整个控制电路提供电能，控制单元根据传感器信号控制油泵的工作状态，传感器负责采集发动机工作状态的信息，执行元件则根据控制单元的指令来控制油泵的启停和供油量。
这些部分通过电路连接在一起，形成了一个完整的控制系统。
其次，油泵控制电路的工作原理主要包括信号采集、信号处理和执行控制三个过程。
首先，传感器负责采集发动机转速、负荷、进气量等参数的信号，并将其转化为电信号输入到控制单元中。
控制单元根据传感器信号和预设的工作参数进行信号处理，然后输出控制信号给执行元件。
执行元件接收控制信号后，控制油泵的启停和供油量，从而实现对发动机燃油供给的精确控制。
总的来说，油泵控制电路的工作原理是通过对发动机工作状态进行实时监测和控制，以实现对燃油供给的精确调控。
通过控制电路的组成和工作原理的介绍，我们可以更加深入地了解油泵控制电路在汽车发动机燃油系统中的重要作用，以及其对发动机工作效率和环保性能的影响。
在实际应用中，油泵控制电路的稳定性和可靠性对发动机的性能和安全性有着至关重要的影响。
因此，在设计和制造油泵控制电路时，需要充分考虑各种工况下的稳定性和可靠性，并严格按照相关标准和要求进行测试和验证，以确保其在实际使用中能够稳定可靠地工作。
综上所述，油泵控制电路作为汽车发动机燃油系统中的重要组成部分，其工作原理直接关系到发动机的燃油供给和工作效率。
通过对控制电路的组成和工作原理进行详细的介绍，我们可以更好地理解其在汽车发动机燃油系统中的作用和意义，为相关技术的研发和应用提供参考和借鉴。
电喷柴油泵的工作原理
电喷柴油泵的工作原理电喷柴油泵是一种用于柴油发动机的高压燃油喷射系统，它的工作原理对于发动机的性能和燃油效率至关重要。
本文将对电喷柴油泵的工作原理进行详细介绍，希望能够帮助读者更好地理解这一关键部件。
首先，我们来了解一下电喷柴油泵的基本构成。
电喷柴油泵由高压油泵、喷油器、电子控制单元（ECU）和传感器等部件组成。
高压油泵负责将燃油从油箱中抽取并增压到高压状态，喷油器则负责将高压燃油喷射到发动机燃烧室内，ECU和传感器则协同工作以控制喷油时机和喷油量。
电喷柴油泵的工作原理主要包括以下几个方面：第一，高压油泵的工作原理。
高压油泵通过柱塞和凸轮的配合运动，将低压燃油抽入柱塞腔体，然后再将柱塞向外推进，将燃油压缩并喷射到喷油器中。
高压油泵的工作状态直接影响到喷油系统的工作效率和稳定性。
第二，喷油器的工作原理。
喷油器接收来自高压油泵的高压燃油，并在ECU的控制下按照精确的时机和喷油量进行喷射。
喷油器的工作状态对燃油的雾化和喷射效果有着直接影响，它的工作质量直接关系到发动机的燃烧效率和排放性能。
第三，ECU和传感器的工作原理。
ECU通过传感器获取发动机转速、负荷、水温、气温等参数，并根据预设的喷油策略控制高压油泵和喷油器的工作状态。
传感器的准确性和ECU的智能化程度决定了电喷柴油泵的工作精度和稳定性。
总的来说，电喷柴油泵的工作原理是一个高度精密的系统工程，它需要高压油泵、喷油器、ECU和传感器等多个部件的协同作用才能实现对发动机燃油喷射的精确控制。
只有当这些部件在高速运转时能够保持精准的工作状态，才能够确保发动机的高效、环保和可靠运行。
综上所述，电喷柴油泵的工作原理涉及到多个部件的协同作用，它的工作状态对发动机的性能和排放水平有着直接的影响。
因此，在使用和维护电喷柴油泵时，需要特别注意其工作原理，并定期进行维护保养，以确保其工作状态的稳定和可靠。
详解汽车燃油喷射电控系统元件结构原理及检测枝术22
详解汽车燃油喷射电控系统元件结构原理及检测枝术22检测燃油泵输油量的方法a.断开点火开关→从燃油分配管上卸下进油管，将油压表连接到进油管的一端→油压表的出油管伸入量瓶→将蓄电池正极连接到燃油泵继电器端子4上以接通油泵油路→测量时间为30s→泵油量应为490~670mL（当蓄电池电压为10~12V，油压为300kPa时）。
b.泵油量与电源电压关系如图112b所示。
纵坐标单位为mL/30s （即每30秒毫升）。
由特性曲线可知：油泵量与油泵电源电压成正比，且系统油压越高，泵油量也越大。
c.如油压过高，应检查或更换油压调节器；反之，若油压过低，则应检查油管是否弯折，汽油滤清器和油路是否堵塞。
3．齿轮式电动燃油泵（1）齿轮式电动燃油泵的结构特点齿轮泵结构与原理如图113所示：齿轮泵结构与原理1）齿轮泵由主动外齿轮、从动内齿圈和泵体组成。
2）当电动机转动时带动主动齿轮转动，主动齿轮又带动从动齿轮转动，由于两者不同心，使得主动齿轮的外齿、从动齿轮的内齿和两测面的泵壳三者之间所包容的容积周期性变化。
在左测进油口处容积周期性变大，产生的真空度使燃油从进油口被吸入；而在右测出油口处容积周期性变小，产生的压力将燃油从出油口泵出。
（2）齿轮式电动燃油泵的检测与诊断燃油泵常见故障包括滤网堵塞、泵体内部的单向阀泄漏和电动机故障等。
1）就车检测①用跨接线替代蓄电池正极和燃油泵继电器第三脚，接通点火开关但不起动发动机，打开加油口盖，倾听有无燃油泵运转的声音，或用手检查进油软管有无进油压力。
若听不到燃油泵运转声，也感觉不到进油的压力，则表明燃油泵不工作。
应继续进行下列项目检查。
②接通点火开关但不起动发动机，测量输油管路压力：若压力正常表明燃油泵良好；若压力偏高，一般为油压调节器故障；若压力偏低，则可将油压调节器的回油管拆下，并将接口堵住，再让燃油泵工作，同时检查输油管压力，如果此时油压正常，表明油压调节器故障需要更换。
如果更换油压调节器后油压仍偏低，则为燃油泵安全阀或油泵本体不良；若检测油压为0，则为电动机不工作或油路堵塞。
油泵的控制原理
油泵的控制原理一、概述油泵是发动机燃油系统中的重要组成部分，其主要功能是将油箱中的燃油送到发动机燃烧室中，保证发动机正常运转。
控制油泵的工作状态可以有效地调节燃油供应量，使发动机保持稳定运转，达到节能减排的目的。
二、传统的机械式油泵控制原理传统的机械式油泵控制原理采用了压力反馈调节方式。
当发动机负荷增加时，燃油需求量也随之增加，此时进气管道内形成的真空度下降，通过真空管将信号传递给压力调节器，使其减小压力调整弹簧的张力，从而使泵体内形成更高的压力来提高供油量。
三、电控式喷油系统原理电控式喷油系统是现代汽车上常见的一种喷油系统。
其工作原理是通过电子控制单元（ECU）对喷嘴进行精确控制，实现对燃料喷射量和时序进行精细化管理。
1. 传感器信号采集电子控制单元通过各种传感器采集发动机运转状态的信号，包括空气流量、进气温度、水温、曲轴位置、氧气浓度等参数。
这些信号通过ECU进行处理和计算，得出最佳的燃油喷射量和时序。
2. 燃油喷嘴控制电子控制单元根据传感器采集到的数据，通过驱动电路控制燃油喷嘴的开关时间和频率，实现对燃油喷射量和时序的精确控制。
同时，ECU还可以根据不同负荷和转速要求，调整燃油喷射量和时序，以达到最佳的燃烧效果。
3. 油泵控制在电控式喷油系统中，油泵通常由电动泵代替机械式泵。
电子控制单元可以根据发动机负荷情况，调整电动泵的工作状态来实现对燃料供应量的精确控制。
例如，在高速行驶时需要更多的燃料供应量，ECU 会增加电动泵的工作强度来提高供油量。
四、直接喷射系统原理直接喷射系统是一种先进的喷油技术，其主要特点是将燃油直接喷射到发动机燃烧室内，从而实现更高效的燃烧和更低的排放。
其工作原理如下：1. 燃油喷射直接喷射系统采用高压电子控制单元来精确控制燃油喷射量和时序，通过高压泵将燃油压力提高至1500bar以上，并通过电控单元对喷嘴进行精确控制，将燃油以高速、高压形式直接喷入发动机燃烧室内。
2. 空气混合在直接喷射系统中，空气和燃油是在发动机内部混合的。
汽车喷油器电路的工作原理
汽车喷油器电路的工作原理
汽车喷油器电路的工作原理是指在汽车发动机燃烧过程中，喷油器的电路是如何进行控制的。
汽车喷油器电路是由车载电脑控制的，它根据发动机的工况，实时控制喷油器的喷油时间和喷油量，确保发动机正常运转。
汽车喷油器电路主要由以下几个部分组成：传感器、车载电脑、驱动电路和喷油器。
首先，传感器负责感知发动机的工况信息，例如氧气传感器检测发动机排放的氧气含量，进气温度传感器检测进气口温度等。
这些信息被传输到车载电脑中，作为控制喷油器的依据。
其次，车载电脑根据传感器所得到的信息，计算出喷油器需要喷油的时间和喷油量。
然后，它会向驱动电路发送信号，控制喷油器的开闭时间，让喷油器按照正确的方式喷出燃油。
最后，喷油器是汽车发动机燃油系统中的重要组成部分，它负责将燃油喷入发动机燃烧室，产生燃烧反应。
当车载电脑向驱动电路发送信号时，驱动电路会控制喷油器的电磁阀开启和关闭，使喷油器按照正确的时间和量喷出燃油，确保发动机正常运转。
因此，汽车喷油器电路的工作原理是通过传感器感知发动机的工况信息，车载电脑计算喷油量和时间，驱动电路控制喷油器的电磁阀实现喷油。
这一过程的顺畅与否，直接影响着发动机的运转效果。
- 1 -。
电喷发动机燃油泵电路与喷油器电路控制原理
电喷发动机燃油泵电路与喷油器电路控制原理 [图片]o电喷（电控燃油喷射EFI）发动机的形式较多，若按进气检测方式来分，主要分为两大类。
一种是进气歧管压力检测式喷射装置，也称为D型喷射系统。
它是由安装在进气歧管内的进气压力传感器完成对进气压力的检测，是一种速度密度的检测方式。
另一种是进气流量检测式喷射装置，也称为L型喷射系统。
它是由安装在进气歧管前端的进气流量传感器（有叶片式、卡门旋涡式、热线式及热膜式）完成对进气流量的检测，是一种质量流量检测方式。
D型喷射系统与L型喷射系统的燃油泵的控制原理是不一样的。
1 燃油泵的控制燃油泵的工作有2种控制方式。
一是工作时的控制。
为了保证车辆的安全，只有在发动机运转送来相应的信号旧寸，燃油泵才工作。
二是转速的控制。
在发动机高速和低速运转时，燃油泵也相应的有高速和低速运转2种工作方式。
1.1燃油泵工作时的控制原理a. D型燃油喷射系统燃油泵工作的控制原理（图1）闭合点火开关，发动机起动时，主继电器线圈得电后，其触点闭合，接通燃油泵继电器电源。
随后燃油泵继电器内主线圈L1得电，其触点也闭合，这时燃油泵开始工作。
发动机工作后，分电器内的转速传感器送出转速信号Ne到发动机电子控制器（ECU），使其内部的三极管导通。
这时燃油泵继电器内的线圈L2 经三极管到搭铁构成电流回路。
线圈L2产生磁力将保持燃油泵继电器的触点可靠闭合。
当发动机熄火时，分电器送来的转速信号Ne消失，ECU内的三极管截止，线圈L2失电，燃油泵继电器的触点断开，燃油泵停止工作。
这种控制燃油泵工作的特点是只有在发动机运转、分电器送来发动机的转速信号到ECU时，燃油泵才工作。
b. L型燃油喷射系统燃油泵工作的控制原理（图2）闭合点火开关，起动发动机时，主继电器的线圈得电，其触点闭合，接通燃油泵继电器工作的电源。
随后燃油泵继电器的主线圈L1得电，其触点也闭合，这时燃油泵开始工作。
发动机起动后，流量传感器在进气（空气）气流的驱动下，其叶片转动，使触点K闭合，接通燃油泵继电器线圈L2的电路，L2产生的磁力将使燃油泵继电器的触点可靠地闭合。
电喷发动机燃油泵电路与喷油器电路控制原理
电喷发动机燃油泵电路与喷油器电路控制原理电喷发动机是一种现代化的燃油喷射系统，它能够提高发动机的燃烧效率、降低排放，并且具有较高的可调性和适应性。
其中，燃油泵电路与喷油器电路是电喷发动机中至关重要的部分，控制着燃油的供给和喷射过程。
本文将深入探讨电喷发动机燃油泵电路与喷油器电路的控制原理，以及其在发动机工作中的作用。
一、燃油泵电路的控制原理电喷发动机的燃油泵电路主要用于控制燃油泵的工作，确保燃油按照规定的压力供给给喷油器。
该电路由电源、电喷控制器、燃油泵和相关传感器组成。
1. 电喷控制器电喷控制器是燃油泵电路的核心部件，它通过读取传感器信号并根据预设的工作模式进行计算，从而控制燃油泵的开关。
电喷控制器根据发动机的工况和需求，调节燃油泵的工作状态，以保证燃油的稳定供给。
2. 传感器燃油泵电路中常用的传感器有转速传感器和压力传感器。
转速传感器用于检测发动机的转速，并将转速信号传输给电喷控制器。
压力传感器则用于测量燃油的压力，以便电喷控制器根据需求控制燃油泵的输出压力。
3. 燃油泵燃油泵是燃油泵电路中最关键的组件，它负责将燃油从油箱中抽取并供给给喷油器。
燃油泵的工作通过电喷控制器的控制信号来实现，当电喷控制器发出启动信号时，燃油泵会开始工作，并将燃油送入喷油器。
二、喷油器电路的控制原理喷油器电路是控制喷油器工作的电路，其作用是将燃油喷射到发动机的气缸中，以实现燃烧。
喷油器电路由电源、电喷控制器、喷油器和相关传感器组成。
1. 电喷控制器喷油器电路中的电喷控制器起到关键的作用，它通过读取传感器信号，并按照计算结果发送控制信号给喷油器。
电喷控制器根据发动机的工况和需求来控制喷油器的喷油量和喷油时机，从而保证燃油的有效喷射。
2. 传感器喷油器电路中常用的传感器有进气温度传感器、进气压力传感器、曲轴传感器等。
这些传感器的作用是向电喷控制器提供发动机工作的相关参数，以便电喷控制器根据实时数据进行喷油控制。
3. 喷油器喷油器是喷油器电路中最重要的组成部分，它负责将燃油喷射到发动机的气缸中。
电喷发动机燃油泵的4 种基本控制电路.
使用●维修Operation●Maintenance电喷发动机燃油泵的4种基本控制电路胡福祥(济南市公用事业技工学校,山东济南250014)中图分类号:U464113611文献标识码:B文章编号:1003-8639(2002)05-0038-021空气流量传感器带燃油泵开关的控制电路量板式空气流量传感器内带有燃油泵开关(如丰田大霸王汽车)的燃油泵控制电路,如图1所示。
在无空气进入气缸(测量板在初始位置)时,燃油泵开关6是断开的。
当有空气进入气缸,测量板转动某一角度后,燃油泵开关6就处于接通状态。
起动时,接通点火开关2(点火开关Ⅱ档),线圈L3通电,将燃油泵触点K2吸合(K1先于K2吸合),燃油泵5通电工作。
发动机起动后,起动开关断电,但这时空气流量传感器内燃油泵开关6已处于闭合状态,线圈L2通电使K2保持闭合,燃油泵5保持正常工作。
发动机熄火时,空气流量传感器测量板转回初始位置,燃油泵开关断开,这时无论点火开关是否断开,线圈L2都将断电,K2断开,燃油泵停止工作。
11易熔线21主继电器31检查插孔41燃油泵继电器51燃油泵61分电器71ECU81燃油泵检查插孔91点火开关图2由ECU控制的燃油泵控制电路电压信号,ECU控制电路据此信号使T导通,线圈L1通电,K2保持闭合,燃油泵正常工作。
发动机熄火后,分电器无信号输出,晶体管T截止,线圈L1断电,K2断开,燃油泵停止工作。
3受机油压力和交流发电机控制的燃油泵控制电路美国通用、韩国大宇车系采用这种电路,见图3。
燃油泵继电器5不工作时,触点K3断开,触点11易熔线21点火开关31主继电器41燃油泵继电K2处于闭合状态。
起动时,点火开关处于起动位器51燃油泵61燃油泵开关71燃油泵检查插孔图1空气流量计带燃油泵开关的控制电路置(ST位置),燃油泵继电器(I)的线圈L1通电2由电子控制器控制的燃油泵控制电路卡门涡旋式和热式(热丝式、热膜式)空气流量传感器内无燃油泵开关,有些量板式空气流量传感器也不带燃油泵开关,D型EFI则无空气流量传感器,由电子控制器ECU根据发动机运转信号来控制燃油泵的工作,如皇冠310轿车的2JZ-GE发动机。
阐述电喷发动机喷油控制的原理
阐述电喷发动机喷油控制的原理
电喷发动机是指采用电子喷油器进行燃油喷射控制的发动机，其喷油控制原理是通过电子控制单元（ECU）对喷油器进行精确的喷油时间和喷油量控制，从而实现燃油的有效燃烧和发动机的高效工作。
电喷发动机喷油控制的原理主要包括以下几个方面：
1. 传感器检测：电喷发动机通过多个传感器对发动机工况进行实时监测，包括进气量、进气温度、大气压力、冷却液温度、氧气含量等参数。
这些传感器采集到的数据将作为ECU喷油控制的参考依据。
2. 驱动信号：ECU根据传感器采集到的数据以及预先设定的工作模式，计算出喷油的时间和喷油量，并通过驱动信号控制喷油器的工作。
驱动信号的频率和宽度决定了喷油器的工作状态，进而影响燃油的喷射量。
3. 喷油器工作原理：喷油器是电喷发动机中的核心部件，其主要由电磁阀和喷嘴组成。
当ECU发送驱动信号给喷油器时，电磁阀会打开，喷嘴会向气缸内喷射燃油。
喷嘴的喷油量受到喷嘴孔径、喷嘴压力、驱动信号的控制等因素的影响。
4. 燃烧效果检测：电喷发动机通过氧气传感器对排气中的氧气含量进行监测，以判断燃烧效果是否良好。
ECU根据氧气传感器的反馈信号，对喷油量进行微调，以保证燃烧效果的最佳状态。
总结起来，电喷发动机喷油控制的原理是通过传感器检测发动机工况，ECU计算喷油时间和喷油量，并通过驱动信号控制喷油器的工作。
喷油器将燃油喷射到气缸内，燃烧效果通过氧气传感器进行监测和调整。
这种喷油控制方式能够实现对燃油喷射的精确控制，提高发动机的燃烧效率和动力性能。
电喷发动机燃油泵电路与喷油器电路控制原理
电喷发动机燃油泵电路与喷油器电路控制原理电喷发动机是现代汽车中常见的燃油供给系统，其燃油泵电路与喷油器电路的控制原理是实现高效燃烧和降低尾气回收的关键。
本文将详细介绍电喷发动机燃油泵电路与喷油器电路的控制原理。
一、燃油泵电路控制原理1.1 燃油泵的作用与结构燃油泵的主要作用是将汽车油箱中的燃油送至发动机燃烧室，以提供燃料供给。
燃油泵一般由电机、机械泵和控制单元组成。
其中，电机驱动机械泵，机械泵通过真空产生负压，将燃油从油箱吸出，并向发动机供给。
1.2 燃油泵电路的基本原理燃油泵电路的基本原理是通过控制电磁阀的开启与关闭，实现燃油泵的工作和停止。
电喷发动机的电控单元通过传感器获取发动机工作状态和驾驶员行为的信息，并根据这些信息来控制燃油泵的工作。
通常情况下，当发动机启动、工作或驾驶员踩油门时，电控单元会输出一个控制信号，使电磁阀闭合，电磁阀的闭合将电流导通至燃油泵电机，从而使燃油泵开始供油。
相反，当发动机停止工作或驾驶员松开油门时，电控单元输出的信号使电磁阀断开，电流无法通过电磁阀流向燃油泵电机，从而停止供油。
1.3 燃油泵电路的保护措施由于燃油泵在工作时需要不断地吸取并供应燃油，过长时间工作会导致燃油泵过热，甚至损坏。
为了保护燃油泵，电喷发动机的电控单元通常会设置一个时间限制，在超过一定工作时间后，电控单元将关闭电磁阀，停止供电给燃油泵，以确保其正常使用寿命。
二、喷油器电路控制原理2.1 喷油器的作用与结构喷油器主要负责将由燃油泵供给的燃油喷射至发动机燃烧室内。
喷油器的结构通常包括电磁阀、喷油嘴和喷油嘴清洗器。
电磁阀作为喷油器的控制元件，通过控制喷油嘴的开启和关闭来控制燃油的喷射。
2.2 喷油器电路的基本原理喷油器电路的基本原理是通过控制电磁阀的开启和关闭来控制喷油器的工作状态。
当电喷发动机启动或工作时，电控单元会输出一个开启信号，使电磁阀闭合。
电磁阀的闭合将电流导通至喷油器，电流的通过激活喷油器的电磁阀，从而使喷油器喷出燃油。
电喷摩托车燃油泵线路原理
电喷摩托车燃油泵线路原理一、什么是电喷摩托车燃油泵？你开摩托车的时候，总有那么一瞬间，油表显示油量快没了，心里就开始紧张，心想：“这油还够不够？”这个时候，你可能还没意识到，油泵在背后默默地为你保驾护航。
说白了，电喷摩托车的燃油泵就像是摩托车的心脏一样，负责把油从油箱里抽出来，通过管路送到引擎上，确保发动机能顺利工作。
你可以把它看作摩托车“输送燃料的流水线”，没有它的配合，摩托车就根本无法启动。
这燃油泵不单单是一个简单的抽油器，它背后有一整套精密的工作原理，理解它，能让你在日常维护摩托车时少走弯路。
二、电喷摩托车燃油泵的工作原理说到燃油泵，你可能会想，油泵不过就是个把油推到发动机的机器嘛，没啥复杂的。
但这个过程没你想的那么简单。
燃油泵的工作得靠电流。
电喷系统，顾名思义，它用电子控制系统来管理油量，确保你摩托车在各种不同的骑行状态下都能有合适的燃油供给。
这就像你平时点开APP，调节亮度，调节音量一样，电喷系统通过传感器来精确控制油泵的工作频率。
简单说，油泵不是一直开着的，它会根据发动机的需求来决定工作与否，省油又高效。
这个过程中，燃油泵会通过燃油管把油送到喷油器，喷油器把油喷入发动机，确保燃烧过程的顺利进行。
如果没有这精准的协调，摩托车可真跑不动。
你可能会问，这个燃油泵咋就那么神奇？嘿告诉你，电喷摩托车的燃油泵可不简单，它内里有个小电机，电机一启动，油箱里的油就被迅速吸上来，接着被送往发动机。
这个过程不是瞬间完成的，而是一个持续的、循环的动作。
电喷摩托车的燃油泵，不仅得保证油流的稳定性，还要做到高效节能。
所以，它对电流的要求特别高，稍有不慎，就可能因为电压不稳导致油泵工作不正常。
三、电喷摩托车燃油泵线路的作用可能你会觉得，燃油泵工作没啥技术含量，给电就能跑。
嗯，确实是给电就能跑，但得注意，不是所有电都能让它高效工作。
电喷摩托车燃油泵线路的作用其实很大。
说白了，线路就是油泵和电源之间的“桥梁”，它的好坏直接影响油泵的工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电喷发动机燃油泵电路与喷油器电路控制原理电喷（电控燃油喷射EFI）发动机的形式较多，若按进气检测方式来分，主要分为两大类。
一种是进气歧管压力检测式喷射装置，也称为D型喷射系统。
它是由安装在进气歧管内的进气压力传感器完成对进气压力的检测，是一种速度密度的检测方式。
另一种是进气流量检测式喷射装置，也称为L型喷射系统。
它是由安装在进气歧管前端的进气流量传感器（有叶片式、卡门旋涡式、热线式及热膜式）完成对进气流量的检测，是一种质量流量检测方式。
D型喷射系统与L型喷射系统的燃油泵的控制原理是不一样的。
1 燃油泵的控制燃油泵的工作有2种控制方式。
一是工作时的控制。
为了保证车辆的安全，只有在发动机运转送来相应的信号旧寸，燃油泵才工作。
二是转速的控制。
在发动机高速和低速运转时，燃油泵也相应的有高速和低速运转2种工作方式。
1.1燃油泵工作时的控制原理a. D型燃油喷射系统燃油泵工作的控制原理（图1）闭合点火开关，发动机起动时，主继电器线圈得电后，其触点闭合，接通燃油泵继电器电源。
随后燃油泵继电器内主线圈L1得电，其触点也闭合，这时燃油泵开始工作。
发动机工作后，分电器内的转速传感器送出转速信号Ne到发动机电子控制器（ECU），使其内部的三极管导通。
这时燃油泵继电器内的线圈L2 经三极管到搭铁构成电流回路。
线圈L2产生磁力将保持燃油泵继电器的触点可靠闭合。
当发动机熄火时，分电器送来的转速信号Ne消失，ECU内的三极管截止，线圈L2失电，燃油泵继电器的触点断开，燃油泵停止工作。
这种控制燃油泵工作的特点是只有在发动机运转、分电器送来发动机的转速信号到ECU时，燃油泵才工作。
b. L型燃油喷射系统燃油泵工作的控制原理（图2）闭合点火开关，起动发动机时，主继电器的线圈得电，其触点闭合，接通燃油泵继电器工作的电源。
随后燃油泵继电器的主线圈L1得电，其触点也闭合，这时燃油泵开始工作。
发动机起动后，流量传感器在进气（空气）气流的驱动下，其叶片转动，使触点K闭合，接通燃油泵继电器线圈L2的电路，L2产生的磁力将使燃油泵继电器的触点可靠地闭合。
发动机停止工作时，由于进气（空气）气流的消失，进气流量传感器内的触点K断开，线圈L2失电，使燃油泵继电器的触点也断开，燃油泵停止工作。
这种控制燃油泵工作的特点是只有在发动机运转时，流量传感器的触点K 在进气的作用下闭合后，燃油泵须接通电路才得以工作。
因此，触点K也称为燃油泵开关。
1.2燃油泵转速的控制为了适应发动机在高速大负荷和低速小负荷时对供油量不同的需要，减少燃油泵不必要的机械磨损，电喷发动机均设有燃油泵转速控制电路。
其主要控制方式有以下2种。
a.电阻降压式图3是燃油泵转速电阻降压式控制电路，它增加了一个燃油泵转速控制继电器和一个降压电阻。
其工作原理是：闭合点火开关，发动机运转后，燃油泵开关K闭合，燃油泵开始供油。
在发动机低转速小负荷工况时，电子控制器ECU根据检测到的发动机工况，使其内部的三极管导通，接通燃油泵转速控制继电器线圈电路。
继电器的触点K2闭合，将降压电阻接入燃油泵电路中，使燃油泵低速运转，减少泵油量。
在发动机高转速、大负荷工作的情况下，ECU检测到发动机工况后，使其内部的三极管截止，切断燃油泵转速控制继电器线圈的电路。
燃油泵转速控制继电器的触点K2断开、K1闭合，短接降压电阻，使燃油泵高速运转，增加泵油量。
b.专用燃油泵电子控制器（ECU）的控制方式图4是专用燃油泵ECU控制燃油泵转速的控制电路。
其工作原理是：燃油泵ECU控制方式受命于发动机ECU的指令，然后再控制燃油泵的转速。
在发动机低转速小负荷的工况下，发动机ECU的FPC端向燃油泵ECU的FPC端送人一个低电平信号 ,使然油泵ECU的FPC端输出一个较低的电压（9V左右）给燃油泵，燃油泵低速运转，减小泵油量。
当发动机处于高转速大负荷的工况下，发动机ECU的FPC端向燃油泵ECU的FPC端送人一个较高的电平信号，使燃油泵高速运转增加泵油量。
当发动机处于最低转速（120 r/min ）时，发动机ECU判断为要熄火停机状态，令燃油泵ECU停止燃油泵的工作。
2 喷油器的控制电路电喷发动机喷油器何时喷油，以及喷油量的大小是由发动机ECU根据各传感器送来的信号，以及信号的大小来进行控制的，见图5。
电喷发动机的喷油控制主要有冷起动时，的喷油控制，工作时的喷油方式，喷油器的驱动方式。
2.1 冷起动时的喷油控制由于发动机在冷起动时，燃料雾化性能差，必须要加浓混合气，因此要加大喷油量。
冷起动喷油控制电路主要有以下2种。
a.由冷起动定时开关控制的冷起动喷油电路的工作原理（图6）闭合点火开关，发动机冷起动时，冷起动喷油器的线圈经冷起动定时开关的触点（冷态时闭合）得电，开始喷油。
同时冷起动定时开关的加热线圈也得电，开始加热其上的热敏双金属片。
热敏双金属片经过一段时间加热后变形，使触点断开，切断冷起动喷油器的电路，使其停止工作。
冷起动喷油器的喷油时间取决于冷起动定时开关触点的闭合时间，触点闭合时间长，喷油时间长，反之亦反。
冷起动定时开关的外形及工作原理类似于常规车辆上的水温传感器，它直接感受发动机水温的高低。
发动机起动后，水温上升，冷起动定时开关中的热敏双金属片在加热线圈电流的热效应和外界温度（水温）的共同作用下，其变形更快，使触点提前断开，冷起动喷油器提前停止工作。
当发动机水温上升达到冷起动定时开关的设定值时，触点将呈常开状态，冷起动喷油器完全停止喷油。
此种冷起喷油电路不受发动机ECU的控制，是一种完全独立的装置。
b.由发动机ECU控制的冷起动喷油电路的工作原理（图7）闭合点火开关，主继电器线圈得电，其触点闭合，接通发动机ECU的电源。
同时冷起动喷油器的线圈经冷起动定时开关得电开始喷油。
在发动机温度很低时，由发动机ECU和冷起动定时开关共同控制冷起动喷油器的喷油。
当发动机的水温上升到一定时，冷起动喷油器不受冷起动定时开关的控制，而由发动机ECU控制。
当发动机的水温达到暖机状态时，发动机ECU根据水温传感器送来的信号，指令冷起动喷油器停止喷油。
2.2喷油器的喷射方式按喷油器安装的位置和喷油器的数量来分，有安装在进气总管采用1只（或2只）喷油器的单点喷射（SPI）方式。
这种喷射方式混合气是在进气管内形成（类似于传统的化油器的工作方式），因此，它存在着各气缸的混合气分配不均匀，发动机的动力性和经济性差，以及发动机废气中的CO、HC、NOx含量高。
但它结构简单，控制容易（不需要判缸信号），故仍有应用现代多数电喷发动机采用多点喷射（MPI）方式，它是在每一个气缸的进气歧管处安装一只喷油器。
因此，各缸的混合气分配较均匀，发动机的动力性和经济性得以提高，故应用较广。
这种多点喷射方式中又分为同步喷射和异步喷射两种。
同步喷射是与发动机曲轴的转角同步，即在曲轴的定位角时刻喷油。
而异步喷射与发动机的曲轴转角无关。
在多点喷射的同步喷射方式中按喷油时序的不同，又可分为同时喷射、分组喷射和顺序喷射3种。
a.同时喷射图8是一个4缸发动机同时喷射的控制电路。
这种同时喷射的特点是：各缸的喷油器并联连接，由曲轴位置传感器送来基准喷油信号，发动机ECU中的三极管导通时，各缸的喷油器同时喷油，三极管截止时喷油器同时停止喷油。
四行程发动机曲轴每旋转一周（360°），各缸同时喷油一次，发动机一个工作循环内（720°）喷油两次。
这种早期应用的同时喷射的缺点是各缸的喷油时刻不是很准确，因此，各缸的混合气形成也不是很均匀，因而影响发动机的动力性和经济性。
但它的优点是电路简单，不需要判缸信号，几故仍有应用。
b.分组喷射图9是一个4缸发动机分组喷射的控制电路。
这种分组喷射的特点是：对于4缸发动机来说，把气缸分为两组，每一组的喷油器并联工作。
发动机每旋转两周一个工作循环内（720°）， ECU中的三极管各导通一次，使两组喷射器各喷油一次。
即发动机每转一周，有一组喷油器喷油一次。
这种分组喷射比同时喷射在喷油准时和各缸的燃料分配等性能上有所提高。
c.顺序喷射图10是一个4缸发动机顺序喷射的控制电路。
这种顺序喷射的特点是：发动机ECU分别控制各缸的喷油器工作，并按各缸的点火顺序来进行喷油。
四行程发动机工作循环中有2个活塞同时到达上止点的位置，喷油应在排气行程气缸活塞的上止点前进行。
因此，喷油前首先要解决喷油缸序和喷油正时的2个问题。
发动机ECU根据曲轴位置传感器送来的发动机曲轴位置信号，通过计算．知道有2个气缸的活塞己运行到上止点位置，但它不清楚是处于压缩行程气缸的活塞，还是处于排气行程气缸的活塞。
即喷油的正时信号有了，但还缺少一个判缸（喷油缸序）信号。
判缸信号是由安装在分电器内的同步信号传感器产生的。
它送人发动机ECU后，由ECU通过计、算就可分辨出同时到达上止点位置的2个气缸中的哪一个缸的活塞是处于排气行程。
这时发动机ECU再结合曲轴位置传感器送人的喷油正时信号，发出正确的喷油指令。
这种多点喷射中的顺序喷射比同时喷射和分组喷射效果都好。
各缸的燃料分配均匀，喷油时间准确，能提高发动机的动力性和经济性，同时还能减少发动机的排污。
缺点是它的控制电路较为复杂，需要判缸和正时2个信号，两者缺一发动机将不可起动。
目前顺序喷射在电喷发动机中得到了广泛的应用。
为了适应现代发动机工作的需要和适应环保的需要，电喷发动机中采用一种更新的缸内喷射方式。
它是在每一个气缸的缸盖上安装一个喷油器，也称作直喷方式（DI）。
工作原理与上述多点喷射方式相似，它是电喷发动机的发展趋势。
2.3喷油器的驱动控制电路喷油器有高阻和低阻（线圈电阻）之分，所以，其驱动控制电路也有电流和电压驱动2种形式。
电流驱动型电路只能用于低阻型（0.5～3Ω）的喷油器。
电压驱动型电路既适用于高阻型（12～17Ω）的喷油器，又适用于串有附加电阻的低阻型喷油器。
a．电压驱动型控制电路（图11）喷油器工作时由于自身线圈存在着自感，造成电流上升慢实际喷油时要滞后一段时间。
为了解决此问题，应尽量减少喷油器线圈的匝数，以减小自感。
但是，为了防止过大的电流烧坏喷油器的线圈，因此，必须采用串接附加电阻的方法进行解决。
电压驱动型电路简单，适用于高阻型喷油器，也适用于串有附加电阻的低阻型喷油器。
主要缺点是动态范围小，小流量喷油效果差，喷油器的线圈容易发热，从而影响寿命。
b.电流驱动型控制电路（图12）为了改善电压驱动型电路的不足，采用一种低内阻的（0.5～3Ω）喷油器。
工作时，发动机ECU中的电流检测控制电路时刻监视着喷油器线圈中的电流大小。
当流经喷油器线圈中的电流过大时，发动机ECU中的电流检测电阻上的电压降也大，电流检测控制电路自动减小电流值，以免喷油器的线圈烧坏，反之亦反。
电流驱动型电路由于取消了附加电阻，喷油器的线圈直接电源，因此，电流上升率快，无效喷油时间短。
