高压限流熔断器的安装与更换
高压限流熔断器的合理选用与等效替换
试验或经过部分试验的组合电器仍可认为满足标准要求。
１） 所考虑的负荷开关和熔断器首先应满足各自相关的标
准 ＧＢ３８０４ － ２００４ 和 ＧＢ１５１６６．２ － １９９４ 的要求。
２）必须安装同一型式的撞击器，即符合标准 ＧＢ１５１６６．２
－ １９９４ 中有关撞击器的分类。这里同一型式主要指其动作位
８）保护配电变压器的性能好。当油浸变压器发生短路时， 为使油箱不爆炸，必须在 ２０ ｍｓ 内切除故障。限流熔断器具 有速断功能，再加上其限流作用，可在 １０ ｍｓ 内切除故障，并 限制短路电流值，能够有效地保护变压器。
高压限流熔断器选用应考虑的问题
１）关于额定电流的选择 ①要躲过变压器启动时的冲击 励磁涌流。高压熔断器的时间－电流特性曲线应位于变压器 涌流特性 Ａ 的右侧，变压器的涌流可取变压器满载电流的 １０～１２ 倍，持续时间为 ０．１ ｓ。②高压熔断器与低压熔断器的 时间－电流特性交点处的电流值应大于低压熔断器负载侧的 最大故障电流。③如果熔断器安装在一个封闭的箱（筒）内，则 选择的额定电流需进一步增加。为保证正常及过载运行时， 熔断器在封闭箱（ 筒） 内不超过规定的温升界限，熔断器的额 定电流值应适当选择大些。④如果熔断器安装在周围空气温 度可能超过正常使用条件的场所，则选择的额定电流也应进 一步增加。⑤熔断器的额定电流也不应选择过大，应满足转 移电流及与上级保护装置配合的要求。⑥在熔断器的时间－ 电流特性曲线 １０ ｓ 范围内，熔断器的弧前电流应足够低，以 保证更好地保护变压器，为了达到这一点，通常通过检查熔 断器的时间－电流特性曲线或向熔断器生产厂咨询。
移特性及输出能量等。
３）应符合标准 ＧＢ１６９２６ － １９９７ 中 ６．１３ 条中对熔断器撞
击器和负荷开关脱扣器之间联动的要求。即熔断器撞击器与
35kV变电站室外电压互感器一次熔断
35kV变电站室外电压互感器一次熔断器的改造前言中原油田14座35kV变电站一次设备中，室外35kV电压互感器一次侧熔断器使用的RW10-35型户外高压限流熔断器，熔断器主要用于电压互感器短路保护和过载保护。
一、改造理由1、由于RW10-35型户外高压限流熔断器是水平安装的，当熔体熔断后，需要更换熔体管。
要先将熔体管一端与铝排或导线连接的螺栓卸掉，以方便打开熔体管的接线端帽，然后拧开熔断器接线固定卡扣的螺栓，取下接线端两个固定卡扣，这时接线端帽与熔断器分离，管内的熔体管被顶出，即可进行更换。
2、恢复时，由于弹簧压力比较大，需要一人用力固定接线端帽，将熔体管顶到合适的位置，另一个人才能紧固接线端帽固定卡扣上的四个螺栓。
更换时，至少需要两个人要通力合作，密切配合才能顺利进行。
3、如果位置不合适，螺栓就不能紧固到指定位置，安装起来非常困难，更换一次熔体管大约需要1-2个小时。
由于安装时，工作人员要站在距地3米高的高压设备构架上，又要半蹲着，劳动强度较大。
4、如果固定卡扣上的螺栓锈蚀，还需对锈蚀螺丝进行除锈和松动处理，拆装起来就变得更加困难，同时，锈蚀螺栓经常会因拆卸不当断裂在端线卡扣中，一旦螺栓断裂熔断器将报废，必须更换整套瓷套管，更换时间随之延长而且生产成本也随之提高。
结合这一生产实际，我们对熔断器进行设计改造，更换新型熔断器接线端帽，就可以解决这一难题（图1为现场图片）。
二、改造方法通过将熔体管两端的接线端帽更换为新型接线端帽，可以顺利解决熔体管更换难题。
新型接线端帽分别安装在瓷体两端，每端都带有一体式压铸铝线夹，接线方便，可接导线及铝排，一端带有弹簧（如图2），另一端带有扣件手柄和圆盖（如图3和图4）。
更换熔体管时，只需取下保险销，打开扣件手柄和圆盖，在对端弹簧的弹力作用下，熔体管自动弹出，取出损坏的熔体管，将新熔体管装上，扣好扣件手柄，上好保险销即完成了更换，更换一次熔断器只需要4-5分钟。
新型熔断器接线端帽，与原有RW10-35型熔断器接线端帽安装尺寸一致，便于替换。
XRNT变压器保护用高压限流熔断器
XRNT变压器保护用高压限流熔断器XRNT-12(SDLAJ)本产品适用于户内交流50Hz，额定电压为3.6Kv、7.2KV、12KV、24KV、40.5KV系统,可与其它开关、电器如负荷开关真空接触器配合使用，作为电力变压器及其它电器设备短路、过开的保护元件，又是高压开关柜、环网框、高、低压预装式变电站必备的配套产品。
型号同等型号额定电压(KV) 熔断器额定电流(A) 熔体额定电流(A)XRNT-12 SDLAJ 40 6.3、10、16、20、25、31.5、40 XRNT-24 SDLAJ 100 50、63、71、80、100、(125) 12、24、40.5 XRNT-40.5 SDLAJ 125 125 XRNT-40.5 SDLAJ 200 160、200图1/a熔断器注:ΦA:Φ51mm(?40A时)Φ76mm(>40A)Φ88(160A和200A)图1/b熔断器(12KV)图2插入式熔断器图2母线式熔断器XRNT?-40.5/403.6-40.5KV型熔断器(插入式)额定开额定电额定开额定电额定电额定电直径×长度L 断流直径×长度L断国外参考型型号压流型号压D×L(mm) 电流电流D×L(mm) 电流号 UN(KV) IN(A) UN(KV) (KA) (KA) (KA)6.3 Φ 6.3 10 10 Φ52×192 16 16 20 20 Φ72×192 25 25 31.5 31.5 40 40 52×192标准尺 50 50 寸 63 6380 6.3 Φ100 10Φ76×192标准 125 20 尺寸 63 SDLAJ160 31.552×292标准尺 *200 40 寸 5063 Φ88×192标准尺寸*250 50 Φ6.3 6310 80SFLAJ 16 10072×292标准尺寸20 125 SKLAJ Φ52×292 25 *160 Φ XRNT 3.6/7.2 1 XRNT1 6/12 50 31.5 *200 6388×292标准尺寸40 6.3 Φ52×42250 1063 1680 20100 25125 Φ76×292 31.5160 40*200 50*250 63*315 80Φ88×292 50 *355 100Φ76×422 100 12563 Φ76×422 125 160160 63 200Φ88×422 *200 *250 50*250 100 Φ76×537*315 12563 *355 160*400 *250Φ88×422 50 Φ88×537 50 *500 *315(*)请注意降容使用,可参看熔断器的合理选用.额定电压UN(KV) 型号额定电流IN(A) 直径长度LD×L(mm) 额定开断电流(KA) 6.3 XRNT 110Φ52×292 16202531.54050Φ76×292 31.5 636.31016202531.5Φ52×442标准尺寸 4050 63 80 63 Φ76×442标准尺寸100 125 Φ88×442标准尺寸 40 6.3 1016202531.5Φ52×537 4050 Φ76×537638063 100125 40160 31.5Φ88×537 2006.31016Φ52×442 6.31016Φ52×537 202531.540 Φ76×53750 40 Φ88×537 63(*)请注意降容使用,可参看熔断器的合理选用.额定电压额定电流直径长度 A A 额定开断电流国外参考型型号 UN(KV) 1N(A) d×L(mm) (mm) (mm) 电流1N(A) 号6.310162025Φ52×254 31.5 4050 Φ76×254 2531.54050Φ52×359 63 80100125Φ76×359 160 6.31016202531.5 Φ52×254 4050 Φ76×2546.31016202531.5Φ52×359标准尺寸 40506380100112Φ76×359标准尺寸 125预期电流有效值(A)6.3-500A时间-电流特性曲线预期电流有效值(A)6.3-500A限流特性曲线7.2KV 12KV变压器容量(KVA) 熔断件额定电流(A) 100 12516 160200 31.5 20 250 40 25 300/315 50 31.5 400 63 40 500 71 50 630 80 63 750/800 100 80 1000 125 80 1250 160 100 1500/1600 200 125 2000 250 160 2500 315 200永磁交流伺服电机位置反馈传感器检测相位与电机磁极相位的对齐方式 2008-11-07 来源:internet 浏览:504主流的伺服电机位置反馈元件包括增量式编码器，绝对式编码器，正余弦编码器，旋转变压器等。
熔断器及低压负荷开关中熔体更换原则
熔断器及低压负荷开关中熔体更换原则熔断器及低压负荷开关中熔体在工作时是串接在电路中的，对线路和电气设备起过载和短路保护作用。
在更换熔体时，有哪些原则需要遵守呢？1、铜铝线不能作为高压跌落式熔断器的内熔丝。
高压跌落式熔断器的内熔丝一般用铜和银等材料制成，因为铜和银的电阻率很小，导电性能强，所以导线可以做细些，这样有利于灭弧,但它们的熔点很高，可使熔断器的熔管过热，易于损坏。
所以用银和铜质做的熔丝，均采用人为的方法使熔丝的熔点降低，即在熔丝上焊上小锡珠或铅珠。
当熔丝加热到锡(232℃)或铅(327℃)的熔点时，小球珠先熔化，使熔丝中断，中断点所形成的电弧使熔丝朝两边熔化，从而保护线路或电气设备不受过大电流的发热而损坏。
2、10kV电压互感器一次侧熔丝熔断后。
不能用普通熔丝代替。
l0kV电压互感器常采用RN2或RN4型熔断器做保护。
其熔丝的额定电流是0．5A，1min内的熔断电流为0.6-1.8A.这两种熔断器的熔管均用石英砂填充,因而具有较好的灭弧性能和较大的断流容量(不小于1000MVA)。
由于它的熔丝是采用镍铬丝制成，总电阻约为90Ω，因而具有限制短路电流的作用。
若用普通熔丝代替，当电压互感器因故障或其他原因使熔丝熔断时，既不能限制短路电流，又不能熄灭电弧，很可能会烧毁设备，甚至酿成系统停电事故。
所以当电压互：感器的熔丝熔断后，应当换用原规格的熔丝而不能用普通熔丝代替。
3、填有石英砂的高压熔断器只能用于与其额定电压相同的电网上。
充有石英砂的熔断器，当熔体熔断时，电弧在石英砂中的狭沟里燃烧，根据狭缝灭弧原理，电弧与周围填料紧密接触受到冷却而熄灭，它的熄弧能力很强，可在电流未到峰值之前就熄灭电弧，具有限流作用。
但它会产生过电压，其过电压的情况与使用地点的电压有关，如果用在低于额定电压的电网中，过电压可能达到3.5-4倍的相电压，将使电网产生电晕，甚至损坏电网中的设备。
如果用在高于其额定电压的电网中，则熔断器产生的过电压有可能引起电弧重燃，无法再度熄灭，会造成熔断器外壳烧坏：而用在额定电压相同的电网中，熔断时的过电压仅为2-2.5倍的电网相电压，比设备的线电压稍高一些。

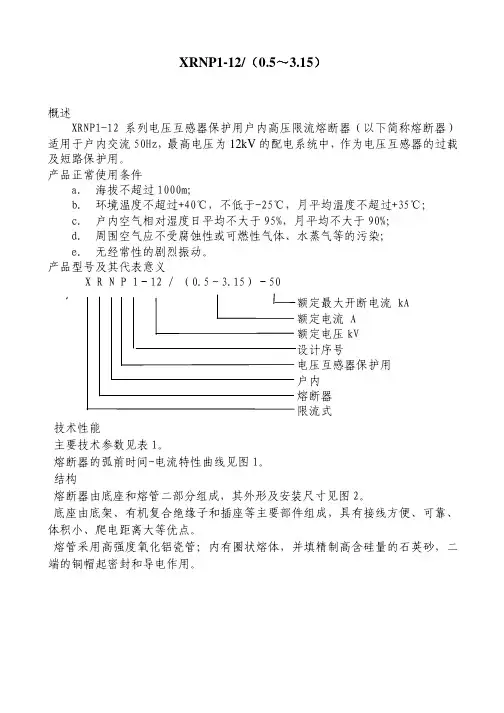

XRNP1-12熔断器
概述 XRNP1-12 系列电压互感器保护用户内高压限流熔断器（以下简称熔断器）
适用于户内交流 50Hz，最高电压为 12kV 的配电系统中，作为电压互感器的过载 及短路保护用。 产品正常使用条件
a. 海拔不超过 1000m； b. 环境温度不超过+40℃，不低于-25℃，月平均温度不超过+35℃； c. 户内空气相对湿度日平均不大于 95%，月平均不大于 90%； d. 周围空气应不受腐蚀性或可燃性气体、水蒸气等的污染； e. 无经常性的剧烈振动。 产品型号及其代表意义
X R N P 1－12 / （0.5～3.15）－50
额定最大开断电流 kA 额定电流 A 额定电压 kV 设计序号 电压互感器保护用 户内 熔断器 限流式 技术性能 主要技术参数见表 1。 熔断器的弧前时间-电流特性曲线见图 1。 结构 熔断器由底座和熔管二部分组成，其外形及安装尺寸见图 2。 底座由底架、有机复合绝缘子和插座等主要部件组成，具有接线方便、可靠、 体积小、爬电距离大等优点。 熔管采用高强度氧化铝瓷管；内有圈状熔体，并填精制高含硅量的石英砂，二 端的铜帽起密封和导电作用。
表1
型号
XRNP1-12/0.5-50 XRNP1-12/0.8-50 XRNP1-12/1-50 XRNP1-12/1.6-50 XRNP1-12/2-50 XRNP1-12/2.5-50 XRNP1-12/3.15-50
额定电压 kV
12
额定电流 A 0.5 0.8 1 1.6 2 2.5
3.15
额定最大开断 电流 kA
50
熔管
最小开断电流
1 小时熔化电 流
插座
安装孔
底架
限流式高压熔断器在输变电系统中的应用与性能分析
限流式高压熔断器在输变电系统中的应用与性能分析一、引言随着电力系统的发展和电能需求的增加，输变电系统的运行稳定性和安全性成为关键问题。
而高压熔断器作为输变电系统的重要部件之一，承担着保护电力设备和线路的关键功能。
本文将从应用角度出发，对限流式高压熔断器在输变电系统中的应用与性能进行分析，并总结其优势和不足之处，为电力系统的运行和维护提供参考。
二、限流式高压熔断器的原理和结构限流式高压熔断器是一种常用的电力保护设备，其作用是在电力系统中限制电流大小，并在发生过载或故障时自动切断电路，保护设备和线路不受损坏。
限流式高压熔断器的主要结构包括熔断器芯、熔断器管、连接器和触点等部分。
熔断器芯是其核心部件，由熔断材料制成，其选择与系统的额定电压、电流和熔断能力有关。
三、限流式高压熔断器的应用1. 过载保护限流式高压熔断器在输变电系统中主要用于过载保护。
当线路或设备的电流超过熔断器额定电流时，熔断器芯会熔断，切断电路，防止线路和设备过载。
2. 短路保护限流式高压熔断器在输变电系统中也承担着短路保护的功能。
当线路或设备发生短路时，熔断器芯能迅速熔断，切断电路，保护线路和设备免受短路电流的影响。
3. 限流保护除了过载和短路保护外，限流式高压熔断器还可应用于限流保护。
在一些需要限制电流大小或限制电能传输的场合，通过选用合适的熔断器芯，并设置合理的参数，可实现对电流的精确控制和限制。
四、限流式高压熔断器的性能分析1. 熔断能力限流式高压熔断器的熔断能力是评价其性能的重要指标之一。
熔断能力受限于熔断芯的材料和结构，以及熔断器的额定电流和电压等参数。
在实际应用中，熔断能力要能够满足系统的额定工作条件，并且具备一定的光弧灭弧能力。
2. 耐压性能限流式高压熔断器作为输变电系统中的关键元件，其耐压性能是确保系统运行安全的重要保证。
熔断器在额定电压下应能正常工作，并能承受额定电压以外的超压冲击，确保系统的稳定运行。
3. 过流特性限流式高压熔断器的过流特性直接影响其在过载和短路保护中的可靠性和灵敏度。
高压限流熔断器的使用导则
高压限流熔断器的使用导则熔断器额定电压的选择熔断器的额定电压与电网电压相符。
限流熔断器一般不宜降低电压使用，以避免熔体截断电流时，产生的过电压超过电网允许的2.5倍工作电压。
◇一般用三相电路的熔断器其额定电压按相应额定相电压选择。
用于单相系统熔断器，其额定电压按相电压的115%选择。
◇用于三相中性点绝缘系统或谐振接地系统时，因系统可能发生所谓双接地故障，即一个故障点在电源则而另一个在负载则，且不同相，此时熔断器的额定电压应按最高线电压选择。
◇用于三相中性点直接接地或经阻抗中性点接地系统时按最高线电压选择。
熔断器额定电流的选择◇熔断件熔管额定电流或大于等于熔体的额定电流。
◇熔断件的额定电流应为负载长期工作的1.25倍。
◇熔断器安装在三相封闭柜体中，或单只装绝缘浇铸的筒内，或三相装在不不封闭柜体中时，皆要考虑适当降低容量使用。
熔断器开断电流的选择根据熔断器的保护的作用，其最大开断电流应不小于被保护电器电路和最小短路电流，熔断器的保存和检查◇熔断器应储存在干燥合适的场所。
◇对摔落过的或受振动的熔断器在使用前应进行检验（直流电阻、零部件是否完好）。
◇放置久的熔断器出厂/出库时应两次进行检查其电阻值。
熔断器的安装及更换◇安装熔断器时，应紧固所有的零部件，防止接触部分在正常运行时过热。
◇对三相安装的熔断件时，即使有一支动作，其他两支均应同时更换，因为其它两支虽未损坏，但已接近动作点，已到了损坏的程度。
◇在更换动作过的熔断件时，应切断电源在动10分钟后进行更换。
如果在熔断件动作后发现有烟雾泄出或有噪声现象时，不应更换熔断件，需待熔断器与电源完全隔离后才能允许更换。
◇对安装在靠近供最设备或带电导体附近时，应满足安全条例的规定。
◇熔断器不能安装在有严重振动、灰尘、氧化气体、潮湿的场所。
熔断器的运输熔断器在运输途中，要严格防止振动、跌落、碰撞现象。
对发生上述情况的要进行性能测试后再予使用。
订货须知：◇用户应提出熔断器的额定电压、额定电流武断能力、保护对象。
35Kv组合式变压器使用说明书-更改版
35kV组合式变压器安装使用说明书三变科技股份有限公司敬请留意：●开箱验收检查后，在设备未投运前，请将其置于干燥、通风处。
●请采用正确的方式起吊箱体。
●运行前要检查压力释放阀能正常开启。
●对熔断器的操作需在断电的状态下进行。
●无励磁分接开关不能带负荷操作。
●在对设备进行接地、试验、隔离和合闸操作都要使用绝缘操作杆。
●负荷开关只能开断额定电流，不能开断短路电流。
●变压器长期过载运行将影响其使用寿命。
目录1.概述2.使用环境条件3.型号说明4.主要技术参数5.结构特点6.基础7.开箱验收8.安装9.使用10.维护11.主要附件的安装、使用12.随机文件和附件1 概述风力(太阳能)发电用组合式变压器是将升压变压器器身、开关设备、高压限流熔断器、分接开关及相应辅助设备集合与一体的静止变电设备。
针对风力(太阳能)发电的特殊性，为用户提供合理的解决方案，是风力(太阳能)发电机组理想的配套升压变压器。
本说明书用来辅助工程技术人员进行组合式变压器的安装、使用和操作。
本说明书不能替代电气设备的一般操作规程，也不可能满足安装、使用和操作的所有需要。
这些工作应有熟悉电力系统的安全和操作规程人员进行。
2 使用环境和条件2.1 海拔高度不超过2000m；2.2 环境温度：最高气温45℃，最低气温-40℃；2.3 空气相对湿度：日相对湿度不超过95％，月平均不超过90％；2.4 户外风速不超过35m/s；2.5 地面倾斜度不超过3°；2.6 电源电压的波形近似正弦波，三相电源电压近似对称；2.7 安装地点无爆炸危险、火灾、严重污秽、化学腐蚀及剧烈振动；2.8 上述使用条件不能满足要求时，用户可与我公司协商解决。
3型号说明Z □ S□- Z·□–□ / □高压侧额定电压kV变压器额定容量kV AF：风力发电用T：太阳能发电用终端型性能水平代号三相G：共箱式F：分箱式组合式变压器4主要技术参数5结构特点5.1组合式变压器采用“目”字型结构，体积小、结构紧凑，起吊平稳；5.2高压侧全密封装带电显示器，符合高压产品五防要求，保证人身安全；5.3可用于环网也可用与终端，转换方便；5.4箱体采用防盗结构。
电气控制柜设计制作-安装与装配-熔断器安装
熔断器安装1．安装前的检查熔断器在安装前必须检查下列项目：（1）检查熔断器的额定电压、额定电流及极限分断能力是否与图纸要求的一致。
（2）核对所保护电气设备的容量与熔体容量是否相匹配；熔断器的额定电压是否大于或等于电源的额定电压，额定电流是否与要求的一致，其额定分断能力是否大于预期短路故障电流。
对后备保护、限流、自复、半导体器件保护等有专用功能的熔断器严禁替代。
（3）熔断器在安装前应细心检查，确认完整无损。
2．熔断器的安装位置（1）熔断器与线路串联，垂直安装，并装在各相线上；二相三线或三相四线回路的中性线上不允许装熔断器。
（2）熔断器安装位置及相互间距离应便于更换熔体；应注意熔断器周围介质的温度与电动机周围介质的温度尽可能一致，以免保护特性产生误差。
（3）有熔断指示器的熔断器，其指示器应装在便于观察的一侧，RT0熔断器在安装时应将红色熔断指示器向上。
（4）RS0等快速熔断器可直接用螺钉固定在母线上，或用绝缘子支撑固定，再将母线接在熔断器上。
（5）低压断路器与熔断器配合使用时，熔断器应安装在电源侧。
3．熔断器的安装要求（1）端子式熔断器的安装方式与接线端子的安装方式相同。
（2）安装不同规格的熔断器，应在底座旁标明规格。
（3）瓷质熔断器在金属底板上安装时，其底座应垫软绝缘衬垫。
安装螺旋式熔断器时，应将电源线接至瓷底座的接线端，以保证安全。
如是管式熔断器应垂直安装。
（4）螺旋式熔断器的安装，底座严禁松动，电源进线端应接在底座中心点上，出线应接在螺纹壳上，该熔断器用于有振动场所。
（5）安装应保证接触良好、可靠，以免熔体温度过高而误动作。
同时应避免并防止其中个别相接触不良。
如出现一相接触不良而断路的情况，可能导致电动机因缺相运行而烧毁。
安装时要保证熔体和底座及触刀和刀座接触良好，以免因接触不良使熔体温度过高而误动作。
（6）有触及带电部分危险的熔断器，应配齐绝缘抓手；带有接线标志的熔断器，电源线应按标志进行接线。
6KVF-C高压真空接触器—高压限流熔断器组合电器资料
• 动作特性以时间轴为常数。熔断电流误差
不大于10%，动作时间不大于0.01s。
• 熔断器在360°以内任何方位安装，都不应
影响其熔断特性。
• 熔断器承受西熔产品。
F-C开关操作过程中一些留意事项
• 1、首先开关的停送电操作必需严
真空接触器的开断原理
• 假设用于掌握高压电动机，因截流值不高
于0.5A，所以仅产生很低的过电压值，此 特性对电动机的爱护特别重要。
真空接触器的动作原理
• 就对真空接触器主触头的掌握而言，有电
磁式操作机构和弹簧储能式操作机构二种 ，由于电磁式分合闸频率可到达2023次/小 时，故目前均承受电磁式操作机构。掌握 回路电压有直流110V、220V；沟通110V、 220V；保持方式有电气自保持和机械自保 持两种。电气自保持机构是合闸线圈得电 动作使得接触器主触头合闸，当接触器合 闸后，合闸线圈断电转成保持线圈得电， 确保接触器主触头处于合闸状态。
• 开关过流等爱护靠熔断器
熔断来实现断开回路。
• 停送电操作同DV4开关。
VSC柜
• VSC柜全称金属铠装全隔离手车F-C开关柜
。
• VSC 中压真空接触器是适用于沟通配电系
统的电气开关设备，尤其是适合于频繁操 作场合的抱负电器。永磁操动机构由宽电 源稳压模块供电。不同的电源模块可依据 功能模块及帮助电源电压的要求选择。
• 5、小车开关在进出车时应将柜门关好。 • 6、进车前应留意接地刀闸的位置，确保接
地刀闸在分开位置。
F-C开关操作过程中一些留意事项
• 7、进出车前应留意断开掌握电源开关，保
更换户外35kV PT熔断器专用工具的研制
更换户外35kV PT熔断器专用工具的研制摘要在变电站运行过程中，由于谐波或操作等多种原因造成电网电压波动范围较大，引起pt熔断器熔断。
及时更换熔断器，保证pt在最短的时间内恢复正常运行，是变电运行工的职责。
手工更换pt熔断器，费时费力，且需要两人同时高空作业，存在安全隐患。
为缩短pt停电时间，提高工作效率，研制一种能够借助机械外力更换pt熔断器的专用工具势在必行。
关键词 pt熔断器；机械外力专用工具中图分类号th13 文献标识码a 文章编号 1674-6708（2013）96-0177-021 35kv pt熔断器更换专用工具研制背景介绍1.1 35kv pt熔断器设备概况目前灵宝电业局20座变电站中，35kv pt全部使用rxwo-35户外高压限流熔断器。
rxwo-35户外高压限流熔断器，为户外单相装置，额定电流为0.5a，用作电压互感器的过载或短路保护，熔断器安装在距离地面3.5米的高空。
1.2 目前灵宝市电业局35kv pt熔断器更换存在问题研究在变电站中，由于谐波或人为操作等多种原因造成电网电压波动范围较大，引起pt熔断器熔断。
及时更换熔断器，保证pt在最短的时间内恢复正常运行，一直是迫在眉睫的问题。
1.2.1 存在问题研究1）为了使熔断器两端导电部分接触良好，厂家将熔断器套管的内部结构设计为两端为弹簧式的压力结构，因而造成更换时弹力大，需要很大的压力（至少300n，折合30kg左右）才能更换成功。
若用力程度不够，就会造成熔断器两端接触不良，则更容易熔断；2）在固定顶盖时，要用人力抵消两端两个弹簧的弹力，工作人员用力难以均匀，易导致螺丝孔错位，顶盖难以固定；另外，由于螺丝太小，高空作业时经常从手中滑落，掉落地下，浪费了大量的时间；3）更换工作需要两个人协作完成，作业空间狭小，且属于高空作业，存在安全隐患。
我们对2007年至2011年间20个安装该型号pt熔断器的变电站的pt熔断器更换情况进行了统计调查，年平均更换次数为14次，每次更换所用平均时间为2.0小时，更换时要求2人同时作业，且至少一名男员工（不包括监护人）。
高压熔断器
22.高压电容器断电后自身仍带有电荷，若需再次合闸，应在其断电（）后进行。
A. 1分钟B. 3分钟C. 5分钟
44.更换RN2型熔断器熔丝时，熔丝的材料、截面、长度和电阻均应符合要求，否则会在熔断时（）。
A.产生危险的过电压B.造成指示熔体不能熔断C.可靠喷射灭弧
4.介质老化，tgδ不断增大。
1.改善通风条件，增大电容器间隙。
2.加装串联电抗器。
3.采取措施，限制操作过电压及涌流。
4.停止使用及时更换。
爆炸着火
内部发生极间或机壳间击穿而又无适当保护时，与之并联的电容器组对它放电，因能量大爆炸着火
1.立即断开电源。
2.用沙子或干式灭火器灭火。
单台熔丝
熔 断
1.过电流。
（七）触点严重过热或熔化
（2）电容器故障产生的原因及处理方法：
故障现象
产生原因
处理方法
外壳鼓肚
变 形
1.介质内产生局部放电，使介质分解而析出气体。
2.部分元件击穿或极对外壳击穿，使介质析出气体。
立即将其退出运行
渗漏油
1.搬运时提拿瓷套，使法兰焊接出裂缝。
2.接线时拧螺丝过紧，瓷套焊接出损伤。
3.产品制造缺陷。
（4）遇有下列情况时，应退出电容器：
（一）电容器发生爆炸；
（二）接头严重发热或电容器外壳示温蜡片熔化；
（三）电容器套管发生破裂并有闪络放电；
（四）电容器严重喷油或起火；
（五）电容器外壳明显膨胀，有油质流出或三相电流不平衡超过5%以上，以及电容器或电抗器内部有异常声响；
（六）当电容器外壳温度超过55℃，或室温超过40℃时，采取降温措施无效时；
户外35kV电压互感器高压熔断器螺纹式接线端帽
户外35kV电压互感器高压熔断器螺纹式接线端帽摘要：针对户外35kV传统熔断器熔体管更换过程作业所需时间长、作业空间狭小、高空坠落作业风险大、夜间安装对照明条件要求高等问题，从其自身结构设计、安装空间位置及其运行环境进行分析，研发了户外35kV电压互感器高压熔断器螺纹式接线端帽，实现了户外35kV电压互感器高压熔断器熔体管轻松更换。
关键词：电压互感器；高压熔断器；螺纹式接线端帽；应用效果1 绪论35kV电压互感器高压熔断器一般安装于变电站内35kV电压互感器上端，经隔离开关接入高压电网，主要用于电压互感器短路及过载保护；目前户外35kV电压互感器高压熔断器通常使用传统RW10-35型户外高压限流熔断器，由于自身结构、安装位置及长期户外受雨水、风雪浸蚀等原因，当熔断器熔断后，更换熔体管十分困难。
针对传统熔断器熔体管更换过程作业所需时间长、作业空间狭小、高空坠落作业风险大、夜间安装对照明条件要求高等问题，贵州电网有限责任公司贵阳供电局由卢兴福技能大师工作室研发小组对户外35kV电压互感器高压熔断器安装座进行研发，户外35kV电压互感器高压熔断器螺纹式接线端帽应运而生。
2 传统户外35kV熔断器结构传统户外35kV熔断器由熔体管、瓷套、紧固法兰、棒式支柱绝缘子、弹簧和接线端帽组成，采用两端接线端帽压缩弹簧的方法将熔体管压装在瓷套内、用螺丝固定铁环卡扣将接线端帽安装在瓷套两端，然后用紧固法兰把瓷套固定在棒式支柱绝缘子上，导线线夹用螺栓连接在接线端帽上。
3 传统户外35kV熔断器存在的弊端分析传统户外35kV熔断器存在的弊端主要是由于自身结构、安装位置及长期户外受雨水、风雪浸蚀等原因引起的，下面就其自身结构设计缺陷、安装空间位置及其运行环境造成的弊端进行主要分析。
3.1自身结构设计缺陷导致更换熔体管不便更换熔体管前必须先拆除一端连接导线才能方便拆卸接线端帽，并且可能造成对侧导线连接螺丝松动；然后再拆除接线端帽固定铁环卡扣螺丝，取下两个固定铁环卡扣，才能打开接线端帽取出弹簧与熔断的熔体管，更换新熔体管。
RXWO-35户外高压限流熔断器使用说明书
结构说明及外形尺寸
熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内，然后用紧固法兰把瓷套固定在棒形支柱绝缘子上，其结构说明和外表尺寸如图所示。
2-7.5A 1小时内熔断电流暂不规定。
10A在电流为额定电流2倍时，1小时内熔断。
外形尺寸图
熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝。当过载电流以短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈游离，迅速把电弧熄灭。所以，这种熔断器性能好，开断容量大。
高压熔断器适用于输电线路与电力变压器短路及过载保护，是保护电力设备不受损害的最简单的一种电器。
使用环境
高压熔断器适用于海拔1000米下；
环境温度不高于+40℃，不低于-40℃；
不适用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场；
熔体管的数据与线路的使用电压和额定电流不符时，不得接入线路使用；
熔体管熔断后，用户可自行接线帽拆开，更换同样规格和性能要求的熔体管。
保护电压互感器用
RW9-35/2
35
2
600
保护电力线路用
RW10-35/2
35
2
600
保护电力线路用
RXWO-35/2
35
2
600
保护电压互感器用
RW9-35/3~10
35
3~10
保护电力线路用
RW10-35/3~10
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压限流熔断器的安装与更换
1.在安装前首先应检查熔断器外观是否完整良好，清洁，如果熔断器遭受过摔落
或剧烈震动后则应检查其电阻值。
2.在安装时，要注意熔断器上所标明的撞击器方向，以便使其安装在正确位置上，
然后锁紧底座上的弹簧卡圈及螺栓，以防过松接触。
3.在三相系统里，当一个熔断器发生动作后，一般三个熔断器均应更换，除非能
证实仅有一个熔断器通过了短路电流。
这主要是因为尽管其它两个熔断器未熔断，但有可能已经严重损伤而接近损坏。
4.在更换熔断器时必须非常小心，因为限流熔断器在运行时有一个安全范围，它
不能保证每一个故障条件均在其安全范围内，如开关装置的脱扣失灵，或熔断器在低于其最小分断电流下动作等。
为了安全起见，至少要等待熔断器动作10分钟以后和电路被其它电器隔离开的条件下才能更换，一定要保证熔断器在不带电的条件下更换。
5.在一般的电力系统中，如果选择得当，熔断器应很少发生动作，如果不是这种
情况，则很可能是系统的选择配合不当或熔断器的计算选择有误，应做进一步的检查和计算。
6.对于正常运行的熔断器，其寿命可在10年以上，若定期检修设备时，切断系统
电源卸下熔断件,可用低电阻测试仪测量熔断器的内阻的变化来判断其是否老化，内阻的变化范围应在正负10%之内。
注:如故工厂没有提供熔断件的内阻值应该和全新同规格的熔断件作比较。
