2530测井仪DLT测井分析及故障排查
2530测井仪DLT测井分析及故障排查作者：徐铎来源：《中国石油和化工标准与质量》2013年第10期【摘要】冀东油田在地质构造上位于渤海湾盆地黄骅坳陷北部，沉积环境以河流相和三角洲相为主。
HH2530双侧向测井仪成功高效的采集地层真实信息成为测井过程一个重要的环节。
分析双侧向测井仪常见的故障，可以顺利的完成测井作业。
下面阐述HH2530双侧向测井仪的基本原理、常见故障分析。
【关键词】双侧向测井电阻率1 HH2530双侧向测井的工作原理双侧向测井（dual laterolog）是在七侧向和三侧向的基础上发展起来的一种深、浅侧向中的测井组合，目前被认为是一种最好的侧向测井方法。
发展双侧向的目的，一是要使深侧向探测深度更大，而浅侧向探测深度适中；二是在实现这些要求时，深、浅侧向的其他特性又相同或相近，如分层能力和受井眼影响的程度；三是扩大电阻率测量范围，深、浅、微同时测量，这是双侧向的要求。
深侧向和浅侧向使用相同的电极系。
双侧向测井仪探头由九个电极组成电极系，主电极A0中间，A0的两端对称排列着四对电极。
改变两组屏蔽电极上的电位，可以得到不同的电场分布，从而获得不同的探测深度。
1.1 浅侧向（LLS）由REC提供280Hz浅侧向电流源，该电流源提供的电流包括流过电极A1的屏流Ib和流过电极A0的测量电流IOS。
Ib和IOS流过地层并返回到电极A2形成一个浅的电流束。
为了迫使IOS流入地层，通过控制IOS控制电流，监督回路保持电极M1和M2的电位相等。
电压和电流测量回路测得电流和电极M1（M1、）相对于电缆外皮的电位VOS，通过数字和CCS接口传送至地面。
经过地面计算机处理得到浅侧向电阻率。
1.2 深侧向（LLD）地面计算机系统提供35Hz电流源，通过2、3、5、6将总电流It送到井下。
总电流It包括流过A1和A2电极的屏流Ib和流过A0电极的测量电流IOD。
IOD和Ib流过地层并返回到地面的鱼雷电极。

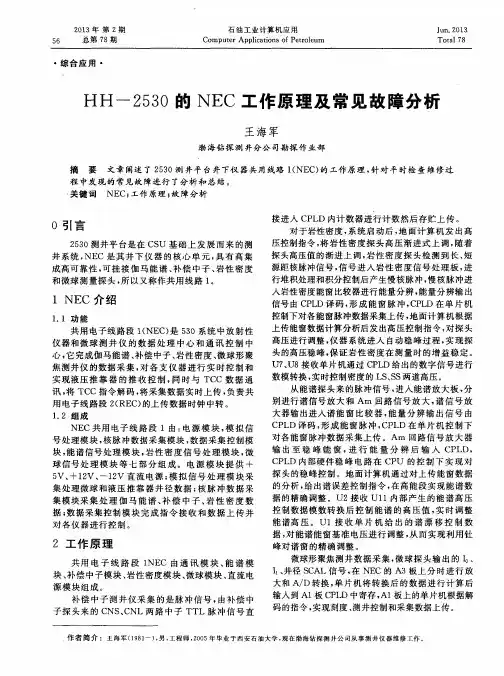

HH-2530的NEC工作原理及常见故障分析
２ 工 作 原 理
共用 电 子 线 路 段 １ ＮＥ Ｃ由通讯 模块 、 能 谱 模 块、 补偿 中子 模块 、 岩性 密度模 块 、 微球 模块 、 直流电 源模 块组 成 。 补偿 中子 测 井 仪采 集 的是 脉 冲 信 号 ， 由补 偿 中 子探 头来 的 Ｃ ＮＳ 、 Ｃ ＮＬ两路 中子 ＴＴＬ脉 冲信 号 直
（ ＮＥ Ｃ ） 是 ５ ３ ０系统 中放 射 性 仪器 和微 球 测 井 仪 的数 据 处理 中 心 和 通 讯 控 制 中
心， 它完 成伽 马能谱 、 补 偿 中子 、 岩性 密 度 、 微 球形 聚 焦测 井仪 的数 据采 集 ， 对 各 支 仪 器 进行 实 时 控 制 和 实 现液压 推 靠 器 的 推 收 控 制 ， 同时与 Ｔ Ｃ Ｃ 数 据 通 讯， 将Ｔ Ｃ Ｃ指令 解码 ， 将采 集数 据实 时上传 ， 负 责共 用 电子 线路 段 ２ （ ＲＥ Ｃ ） 的上传 数据 时钟 中转 。
１ ． ２组成
ＮＥ Ｃ共用 电子 线 路 段 １由 ： 电源 模 块 ， 模 拟 信 号 处理模 块 ， 核脉 冲数 据采集 模块 ， 数 据采集 控 制模 块， 能 谱信 号处 理模 块 ， 岩性 密 度 信 号处 理 模 块 ， 微 球 信 号处 理 模 块 等 七 部 分组 成 。 电源 模 块 提 供 ＋ ５ Ｖ、 ＋１ ２ Ｖ、 一１ ２ Ｖ 直 流 电源 ； 模 拟 信 号 处 理模 块采 集 处理 微球 和 液压 推 靠 器井 径 数 据 ； 核 脉 冲 数 据采 集 模块 采集 处 理 伽 马 能 谱 、 补 偿 中子 、 岩 性 密 度 数 据； 数 据采 集控 制模 块 完 成 指令 接 收和 数 据 上 传 并 对 各 仪器进 行 控制 。
HH-2530测井系统简介
北京环鼎科技有限责任公司
一、测井需求 二、HH-2530系统可配接的仪器 三、HH-2530成像测井计算机系 统 四、530快速平台数控测井仪器
一、测井需求
