ADAMS,即机械系统动力学自动分析软件,是美国 MSC 公司开发的虚拟样机分析软件,它是目前世界上使用范围最广、最具权威性的机械系统动力学分析软件。

ADAMS 软件使用交互式图形环境和零件库、约束库、力库,创建完全参数化的机械系统几何模型,其求解器采用多刚体系统动力学理论中的拉格朗日方程方法,建立系统动力学方程,对虚拟机械系统进行静力学、运动学和动力学分析,输出位移、速度、加速度和反作用力曲线。

ADAMS 软件的仿真可用于预测机械系统的性能、运动范围、碰撞检测、峰值载荷以及计算有限元的输入载荷等。

ADAMS 一方面是虚拟样机分析的应用软件,用户可以运用该软件非常方便地对虚拟机械系统进行静力学、运动学和动力学分析;另一方面,又是机械系统动态仿真分析的前处理和后处理工具,其强大的动画和绘图功能可以方便地生成各种运动学和动力学仿真结果。

总的来说,ADAMS 是一款功能强大的机械系统动力学分析软件,广泛应用于航空航天、汽车工程、机械制造、生物力学等领域。

机械系统动力学分析与仿真的发展方向及前沿

机械系统动力学分析与仿真的发展方向及前沿

机械系统动力学分析与仿真的发展方向及前沿楼主发表于 2006-8-15 09:41 | 只看该作者 | 倒序看帖 | 打印机械系统动力学分析与仿真的发展方向及前沿(摘自陈立平主编《机械系统动力学分析及adams应用教程》)基于多体系统动力学的机械系统动力学分析与仿真技术,从二十世纪七十年代开始吸引了众多研究者,已解决了自动化建模和求解问题的基础理论问题,并于八十年代形成了一系列商业化软件,到了九十年代,机械系统动力学分析与仿真技术更已能成熟应用于工业界。

目前的研究重点表现在以下几个方面:(1)柔性多体系统动力学的建模理论多刚体系统的建模理论已经成熟,目前柔性多体系统的建模成了一个研究热点,柔性多体系统动力学由于本身既存在大范围的刚体运动又存在弹性变形运动,因而其与有限元分析方法及多刚体力学分析方法有密切关系。

事实上,绝对的刚体运动不存在,绝对的弹性动力学问题在工程实际中也少见,实际工程问题严格说都是柔性多体动力学问题,只不过为了问题的简化容易求解,不得不化简为多刚体动力学问题、结构动力学问题来处理。

然而这给使用者带来了不便,同一个问题必须利用两种分析方法处理。

大多商用软件系统采用的浮动标架法对处理小变形部件的柔性系统较为有效,对包含大变形部件的柔体多体系统会产生较大仿真分析误差甚至完全错误的仿真结论。

最近提出的绝对节点坐标方法,是对有限元技术的拓展和较大创新,在常规有限元中梁单元、板壳单元采用节点微小转动作为节点坐标,因而不能精确描述刚体运动。

绝对节点坐标法则采用节点位移和节点斜率作为节点坐标,其形函数可以描述任意刚体位移。

利用这种方法梁和板壳可以看作是等参单元,系统的质量阵为一常数阵,然而其刚度阵为强非线性阵,这与浮动标架法有截然不同的区别。

这种方法已成功应用于手术线的大变形仿真中。

寻求有限元分析与多刚体力学的统一近年来成为多体动力学分析的一个研究热点,绝对节点坐标法在这方面有极大的潜力,可以说绝对节点坐标法是柔性多体力学发展的一个重要进展。

ADAMS 基本介绍

ADAMS 基本介绍

1. MSC/Nastra n 2. ANSYS 3. ABAQUS 4. I-DEAS 1. Taguchi Method 2. JMP, SAS, SPSS 3. Excel…...
第4章、几何模型建构
几何建模
几何建模是ADAMS/View仿真分析的第一
步,在开始的时候,都要先建立好几何模 型,然后通过约束和载荷等条件的添加完 成虚拟样机模型,以进行容:
第1章、软件介绍 第2章、基本知识 第3章、ADAMS/View仿真步骤 第4章、几何建模 第5章、ADAMS/View的约束 第6章、ADAMS/View中的载荷 第7章、仿真分析 第8章、实例讲解
第1章、软件介绍
1.1、ADAMS介绍
ADAMS是英文Automatic Dynamic Analysis of Mechanical Systems的缩 写,是由美国MDI公司(Mechanical Dynamics Inc.)开发的机械系统动力学 自动分析软件(已被MSC收购)。在当今动 力学分析软件市场上ADAMS独占鳌头, 拥有70%的市场份额,ADAMS拥有 windows版和unix两个版本,目前最高版 本为ADAMS 2005。
第3章、ADAMS/View建模仿真步骤
Virtual Prototyping 整合系統
1. 2. 3. 4. 5. 6. 7. 8. 9.
I-DEAS UG CATIA Pro/E CADDS 5 Solidworks CoCreate AutoCAD Microstation
1. MATRI Xx 2. MATLA B 3. Easy5
4.1、实体模型

ADAMS/View中实体模型的获得有两种方法 :
一:用ADAMS/VIEW建模工具直接建模 二:通过ADAMS/Exchange模块从外部输入模 型文件 后者一般用于复杂零件系统建模。

ADAMS基础介绍

ADAMS基础介绍

坐标系
状态栏
1.环境介绍
当前坐标值
7
机械系统动力学分析软件
ADAMS/View 工具栏浏览
12 34 56 78
1 几何建模
2 测量
4 铰接
3 恢复/重做
8力
5 色盘
9 10 11 12 13 14 15 16
6 运动驱动
7 移动
9 动态浏览 10 动态浏览 11 前后视图 12 左右视图
13 上下视图 14 背景视图 15 其它 16 视窗布置
模块)
Mechanism/Pro(Pro/Engineer
A/Flex(柔体分析模块)
接口模块)
A/Linear(系统模态分析模块)
CAT/ADAMS(与 CATIA 组合使用
A/Insight (统计分析模块)
的界面)
A/Hydraulics(液压模块)
工具箱模块
A/Vibration(振动分析)
• 自定义对话框
• 敏感度研究 •实验设计
ADAMS软件核心模块
1.环境介绍
6
机械系统动力学分析软件
ADAMS/View 窗口介绍
ADAMS/View…
主菜单 建模与仿真 工具面板 鼠标右键弹 出其它工具
模型标题
工作网格
控制面板
由上面的点 击命令出现 相应的控制 面板
下拉菜单
ADAMS软件核心模块
edges, or face normals Locations of existing
CSs or vertices
ADAMS软件核心模块
1.环境介绍
工作网格的显 示状态
9
机械系统动力学分析软件

第9章ADAMS用户子程序-(陈立平)机械系统动力学分析及ADAMS应用

第9章ADAMS用户子程序-(陈立平)机械系统动力学分析及ADAMS应用

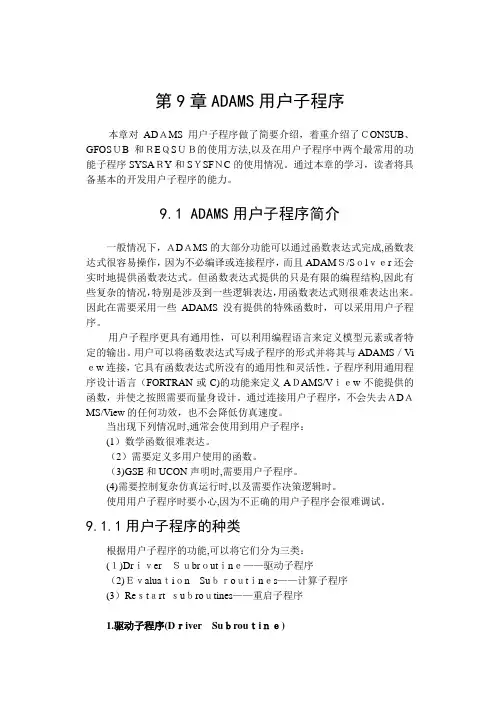

第9章ADAMS用户子程序本章对ADAMS用户子程序做了简要介绍,着重介绍了CONSUB、GFOSUB和REQSUB的使用方法,以及在用户子程序中两个最常用的功能子程序SYSARY和SYSFNC的使用情况。

通过本章的学习,读者将具备基本的开发用户子程序的能力。

9.1 ADAMS用户子程序简介一般情况下,ADAMS的大部分功能可以通过函数表达式完成,函数表达式很容易操作,因为不必编译或连接程序,而且ADAMS/Solver还会实时地提供函数表达式。

但函数表达式提供的只是有限的编程结构,因此有些复杂的情况,特别是涉及到一些逻辑表达,用函数表达式则很难表达出来。

因此在需要采用一些ADAMS没有提供的特殊函数时,可以采用用户子程序。

用户子程序更具有通用性,可以利用编程语言来定义模型元素或者特定的输出。

用户可以将函数表达式写成子程序的形式并将其与ADAMS/Vi ew连接,它具有函数表达式所没有的通用性和灵活性。

子程序利用通用程序设计语言(FORTRAN或C)的功能来定义ADAMS/View不能提供的函数,并使之按照需要而量身设计。

通过连接用户子程序,不会失去ADAMS/View的任何功效,也不会降低仿真速度。

当出现下列情况时,通常会使用到用户子程序:(1)数学函数很难表达。

(2)需要定义多用户使用的函数。

(3)GSE和UCON声明时,需要用户子程序。

(4)需要控制复杂仿真运行时,以及需要作决策逻辑时。

使用用户子程序时要小心,因为不正确的用户子程序会很难调试。

9.1.1用户子程序的种类根据用户子程序的功能,可以将它们分为三类:(1)DriverSubroutine——驱动子程序(2)Evaluation Subroutines——计算子程序(3)Restart subroutines——重启子程序1.驱动子程序(Driver Subroutine)驱动子程序(DriverSubroutine)--CONSUB--用来驱动ADAMS/Solver。
