平衡阀怎么调节

合集下载

平衡阀调试方法

平衡阀调试方法

平衡阀调试手册欧文托普阀门系统(北京)有限公司欧文托普静态平衡阀介绍静态平衡阀亦称手动平衡阀,数字锁定平衡阀,它的作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部分负荷的流量需求,起到平衡输配的作用。

手动平衡阀的作用对象是系统的阻力,基本功能:消除环路剩余压头限定环路水流量。

手动平衡阀与普通截止阀区别在于,调节对象,手动平衡阀调节对象是系统的阻力,而普通截止阀主要调节阀前、阀后起关断作用的,它们阀门特性曲线,如下图所示,平衡阀理论流量特性为等百分比(近似)特性,当阀权度30-50%,实际为线性流量特性。

1、手动截止阀特性曲线;2、线性特性[阀实际工作曲线、阀权度0.2]3、线性特性曲线;4、等百分比特曲线;手动平衡阀与普通截止阀不同之外还在于有开度指示、开度锁定装置及阀体上有两个测压口。

在管网平衡调试时,用软管将被调试的平衡阀测压口与专用欧文托普的流量测量计算机或压差测量仪连接,仪表能显示出流经阀门流量值或压降值,进而可计算出阀门的实际流量。

平衡阀测量流量原理:从流体力学观点看,平衡阀相当于一个局部阻力可以改变的节流元件,以压缩液体为例,由流量方程式可得:Q=K v·△P?(1-1)Q—流经平衡阀的流量(m3/h)K v—阀门系数△P?—阀前、阀后压差(kg./cm2)平衡阀每一个开度值都对应于一个K v值,即阀门系数K v由开度而定。

通过试验台实测可以获得不同开度下对应的阀门系数。

于是,只需在现场测出压差,根据公式(1-1),就可以计算出流量Q,平衡阀便可以作为定量调节流量的节流部件了。

平衡阀特性:①流量特性线性好。

这一特性对方便准确地调整系统平衡具有重要意义。

②有清晰、准确的阀门开度指示。

开度指示在阀柄侧部,更人性的设计,使检测、调试更方便。

③平衡调试后,阀门锁定功能使开度值不能随便地被变更。

无关人员不能随便开大阀门开度。

平衡阀调试方法

平衡阀调试方法

平衡阀调试手册欧文托普阀门系统(北京)有限公司欧文托普静态平衡阀介绍静态平衡阀亦称手动平衡阀,数字锁定平衡阀,它的作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部分负荷的流量需求,起到平衡输配的作用。

手动平衡阀的作用对象是系统的阻力,基本功能:消除环路剩余压头限定环路水流量。

门的实际流量。

平衡阀测量流量原理:从流体力学观点看,平衡阀相当于一个局部阻力可以改变的节流元件,以压缩液体为例,由流量方程式可得:Q=K v·△P?(1-1)Q—流经平衡阀的流量(m3/h)K v—阀门系数△P?—阀前、阀后压差(kg./cm2)式(1-1际流量。

欧文托普静态平衡阀调试方法为保证暖通空调系统的最佳运行,必须在初调试时对系统进行静态水力平衡联调,保证在系统调试合格后各个末端设备的流量同时达到设计流量,即系统能均衡地输送足够的水量到各个末端设备。

通过欧文托普公司的专用流量测量仪表“OV-DMC2”,并采取一定的步骤,可以在所有的静态水力平衡阀只调节一次的情况下实现系统的静态水力平衡,欧文托普拥有专业的技术人员,负责每个项目的现场调试,并且在相当长的时间内跟踪产品的运行情况,确保系统按照设计工况稳定、高效运行。

具体的说就是首先将系统分解成一个多级的多个并联子系统,然后按照从末端到主机的顺序,对各个并联子系统按照一定的步骤进行调节,使其各支路流量比与设计要求流量比值一致,最后调整系统主管的流量至设计总流量,这时系统中各个末端设备的流量同时达到设计流量。

具体方法见下图:欧文托普“OV-DMC2”测量仪表使用说明1、欧文托普“OV-DMC2”测量仪表为整套仪表和测量工具的总称。

平时可装在专用的工具箱里,保护仪表,同时也方便携带。

2、打开工具箱,可以看到里面有一个仪表、一个压力传感器、一根蓝一根红两根导管以及一些接头和电线等。

正如您所见,右图其中有部分组件已经取出在使用中。

平衡阀调试方法【参考借鉴】

平衡阀调试方法【参考借鉴】

平衡阀调试手册欧文托普阀门系统(北京)有限公司
欧文托普静态平衡阀介绍
静态平衡阀亦称手动平衡阀,数字锁定平衡阀,它的作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部分负荷的流量需求,起到平衡输配的作用。

手动平衡阀的作用对象是系统的阻力,基本功能:消除环路剩余压头限定环路
水流量。

手动平衡阀与普通截止阀区别在于,调节对象,手动平衡阀调节对象是系统的阻力,而普通截止阀主要调节阀前、阀后起关断作用的,它们阀门特性曲线,如下图所示,平衡阀理论流量特性为等百分比(近似)特性,当阀权度30-50%,实际为
线性流量特性。

1、手动截止阀特性曲线;
2、线性特性[阀实际工作曲线、阀权度0.2]
3、线性特性曲线;
4、等百分比特曲线;
手动平衡阀与普通截止阀不同之外还在于有开度指示、开度锁定装置及阀体上有两个测压口。

在管网平衡调试时,用软管将被调试的平衡阀测压口与专用欧文托普的流量测量计算机或压差测量仪连接,仪表能显示出流经阀门流量值或压降值,进而可计算出阀
门的实际流量。

平衡阀的调节方法

平衡阀的调节方法

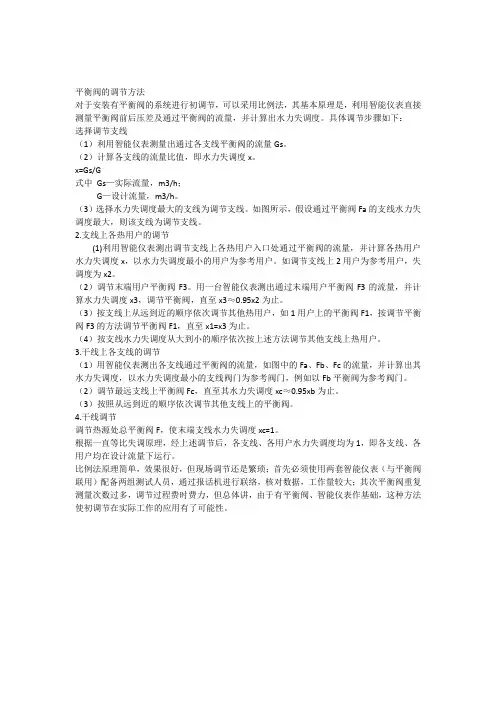

平衡阀的调节方法对于安装有平衡阀的系统进行初调节,可以采用比例法,其基本原理是,利用智能仪表直接测量平衡阀前后压差及通过平衡阀的流量,并计算出水力失调度。

具体调节步骤如下:选择调节支线(1)利用智能仪表测量出通过各支线平衡阀的流量Gs。

(2)计算各支线的流量比值,即水力失调度x。

x=Gs/G式中Gs—实际流量,m3/h;G—设计流量,m3/h。

(3)选择水力失调度最大的支线为调节支线。

如图所示,假设通过平衡阀Fa的支线水力失调度最大,则该支线为调节支线。

2.支线上各热用户的调节(1)利用智能仪表测出调节支线上各热用户入口处通过平衡阀的流量,并计算各热用户水力失调度x,以水力失调度最小的用户为参考用户。

如调节支线上2用户为参考用户,失调度为x2。

(2)调节末端用户平衡阀F3。

用一台智能仪表测出通过末端用户平衡阀F3的流量,并计算水力失调度x3,调节平衡阀,直至x3≈0.95x2为止。

(3)按支线上从远到近的顺序依次调节其他热用户,如1用户上的平衡阀F1,按调节平衡阀F3的方法调节平衡阀F1,直至x1=x3为止。

(4)按支线水力失调度从大到小的顺序依次按上述方法调节其他支线上热用户。

3.干线上各支线的调节(1)用智能仪表测出各支线通过平衡阀的流量,如图中的Fa、Fb、Fc的流量,并计算出其水力失调度,以水力失调度最小的支线阀门为参考阀门,例如以Fb平衡阀为参考阀门。

(2)调节最远支线上平衡阀Fc,直至其水力失调度xc≈0.95xb为止。

(3)按照从远到近的顺序依次调节其他支线上的平衡阀。

4.干线调节调节热源处总平衡阀F,使末端支线水力失调度xc=1。

根据一直等比失调原理,经上述调节后,各支线、各用户水力失调度均为1,即各支线、各用户均在设计流量下运行。

比例法原理简单,效果很好,但现场调节还是繁琐;首先必须使用两套智能仪表(与平衡阀联用)配备两组测试人员,通过报话机进行联络,核对数据,工作量较大;其次平衡阀重复测量次数过多,调节过程费时费力,但总体讲,由于有平衡阀、智能仪表作基础,这种方法使初调节在实际工作的应用有了可能性。

平衡阀的系统水力平衡调节

平衡阀的系统水力平衡调节

暖通空调水系统水力平衡调节一.引言在建筑物暖通空调水系统中,水力失调是最常见的问题。

由于水力失调导致系统流量分配不合理,某些区域流量过剩,某些区域流量不足,造成某些区域冬天不热、夏天不冷的情况,系统输送冷、热量不合理,从而引起能量的浪费,或者为解决这个问题,提高水泵扬程,但仍会产生热(冷)不均及更大的电能浪费。

因此,必须采用相应的调节阀门对系统流量分配进行调节。

虽然某些通用阀门如截止阀、球阀等也具有一定的调节能力,但由于其调节性能不好以及无法对调节后的流量进行测量,因此这种调节只能说是定性的和不准确的,常常给工程安装完毕后的调试工作和运行管理带来极大的不便。

因此近些年来,在越来越多的暖通空调工程水系统的关键部位(如集水器)、特别是在一些国外设计公司设计的工程项目中,均大量地选用水力平衡阀来对系统的流量分配进行调节(包括系统安装完后的初调节和运行管理调节,本文主要阐述的是前者,也可作后者的参考)。

水力平衡阀有两个特性:⑴、具有良好的调节特性。

一般质量较好的水力平衡阀都具有直线流量特性,即在阀二端压差不变时,其流量与开度成线性关系;⑵、流量实时可测性。

通过专用的流量测量仪表可以在现场对流过水力平衡阀的流量进行实测。

二.系统水力平衡调节:水系统水力平衡调节的实质就是将系统中所有水力平衡阀的测量流量同时调至设计流量。

2.1单个水力平衡阀调节:单个水力平衡阀的调节是简单的,只需连接专用的流量测量仪表,将阀门口径及设计流量输入仪表,根据仪表显示的开度值,旋转水力平衡阀手轮,直至测量流量等于设计流量即可。

2.2已有精确计算的水力平衡阀的调节:对于某些水系统,在设计时已对系统进行了精确的水力平衡计算,系统中每个水力平衡阀的流量和所分担的设计压降是已知的。

这时水力平衡阀的调节步骤如下:⑴、在设计资料中查出水力平衡阀的设计压降;⑵、根据设计图纸,查出(或计算出)水力平衡阀的设计流量;⑶、根据设计压降和设计流量以及阀口径,查水力平衡阀压损列线图,找出这时水力平衡阀所对应的设计开度;⑷、旋转水力平衡阀手轮,将其开度旋至设计开度即可。

平衡阀调试方法与工具课件

平衡阀调试方法与工具课件
平衡阀的作用
平衡阀的主要作用是通过对流体 的流量进行控制,以保持系统压 力稳定和流量均衡,从而确保系 统的稳定性和可靠性。
平衡阀的分类与特点
平衡阀的分类
平衡阀可以根据不同的分类标准进行分类,如根据使用介质的不同可分为水用 平衡阀和气用平衡阀;根据控制方式的不同可分为手动平衡阀和自动平衡阀。
平衡阀的特点
使用远程控制
通过使用远程控制装置,可以 在远离平衡阀的位置对其进行
调试和调节。
连接通信线路
将平衡阀与远程控制装置通过 通信线路连接起来,以便能够 远程操作和监控阀门的状态。
发送调试指令
通过远程控制发送调试指令, 对平衡阀进行调试和调节。
接收反馈信息
在调试过程中,接收来自平衡 阀的反馈信息,例如流量和压 力数据,以便对调试过程进行
围内。
自动调试方法
01
02
03
开启自动模式
将平衡阀调整到自动模式 ,通过内置传感器和控制 系统来自动调节下游压力 。
输入目标压力
在自动模式下,需要输入 目标压力值,系统将自动 调整下游压力以达到该值 。
监控流量和压力
与手动调试类似,要监测 流量和压力的变化,以确 保它们在预期范围内。
远程调试方法
对于出现的异常情况,及时采取措施 进行处理,避免对平衡阀造成损坏
调试完成后的总结与评估
根据调试结果,对平衡阀的性能进行评估
根据实际需求,对平衡阀进行优化或改进,提高系统的 性能和稳定性
总结调试过程中的问题和解决方法,为今后的调试工作 提供参考
将调试结果和评估报告提交给相关部门或客户,以供进 一步的分析和应用
平衡阀调试方法与 工具课件
目录
• 平衡阀基础知识 • 平衡阀调试方法 • 平衡阀调试工具 • 平衡阀调试流程 • 平衡阀调试案例分析 • 平衡阀调试常见问题与解决方案

天然气调压器的平衡阀操作流程

天然气调压器的平衡阀操作流程

天然气调压器的平衡阀操作流程
天然气调压器的平衡阀操作流程主要涉及以下几个步骤:
1. 安全准备:确保现场无燃气泄漏,工作人员穿戴好防护装备,周围环境符合安全作业条件。

2. 阀门确认:找到天然气调压器上的平衡阀,通常位于进口或出口端,用于稳定调压器前后压力差,防止瞬时压降过大对设备造成冲击。

3. 关闭前操作:在调整平衡阀之前,先将主调压阀设置为关闭状态,避免气体流动影响调节精度。

4. 调节过程:按照顺时针方向旋转手柄(具体操作方向以实际阀门指示为准),逐渐减小开度可降低通过阀门的气流量,增大开度则反之。

通过压力表监控进出口压力变化,直至达到所需设定值。

5. 微调与锁定:当压力达到预设值后进行微调,并使用锁紧装置固定手柄位置,防止因振动等原因导致阀门变动。

6. 重启供气:确认压力稳定且满足要求后,慢慢开启主调压阀恢复供气,同时继续监测压力变化,确保整个系统运行平稳。

7. 记录与维护:记录调整后的压力数值和操作过程,定期对调压器及平衡阀进行维护检查,保证其良好工作状态。

平衡阀调试方案

平衡阀调试方案

平衡阀调试方案LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】革新+质量百年专业历史卓越德国品质平衡阀调试手册欧文托普阀门系统(北京)有限公司欧文托普静态平衡阀介绍静态平衡阀亦称手动平衡阀,数字锁定平衡阀,它的作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部分负荷的流量需求,起到平衡输配的作用。

手动平衡阀的作用对象是系统的阻力,基本功能:消除环路剩余压头限定环路水流量。

手动平衡阀与普通截止阀区别在于,调节对象,手动平衡阀调节对象是系统的阻力,而普通截止阀主要调节阀前、阀后起关断作用的,它们阀门特性曲线,如下图所示,平衡阀理论流量特性为等百分比(近似)特性,当阀权度30-50%,实际为线性流量特性。

①②④③1、手动截止阀特性曲线;2、线性特性[阀实际工作曲线、阀权度0.2]3、线性特性曲线;4、等百分比特曲线;手动平衡阀与普通截止阀不同之外还在于有开度指示、开度锁定装置及阀体上有两个测压口。

在管网平衡调试时,用软管将被调试的平衡阀测压口与专用欧文托普的流量测量计算机或压差测量仪连接,仪表能显示出流经阀门流量值或压降值,进而可计算出阀门的实际流量。

平衡阀测量流量原理:从流体力学观点看,平衡阀相当于一个局部阻力可以改变的节流元件,以压缩液体为例,由流量方程式可得:Q=K v·△P½(1-1)Q —流经平衡阀的流量(m3/h)K v —阀门系数△P½ —阀前、阀后压差(kg./cm2)平衡阀每一个开度值都对应于一个K v值,即阀门系数K v由开度而定。

通过试验台实测可以获得不同开度下对应的阀门系数。

于是,只需在现场测出压差,根据公式(1-1),就可以计算出流量Q,平衡阀便可以作为定量调节流量的节流部件了。

平衡阀特性:①流量特性线性好。

这一特性对方便准确地调整系统平衡具有重要意义。

供暖管道平衡阀的调节步骤

供暖管道平衡阀的调节步骤

供暖管道平衡阀的调节步骤
供暖管道平衡阀的调节步骤如下:
1. 了解供暖系统的管道布局和水流方向,找到所需要调节的平衡阀。

2. 打开供暖系统的循环泵,并关闭其他供暖区域的阀门,使系统只供暖一个区域,以便更好地调节该区域的平衡阀。

3. 缓慢打开该区域的平衡阀,将水流量调节至适宜的水量,并锁定该平衡阀的位置。

4. 关闭该区域的平衡阀,并打开其他区域的平衡阀,依次重复上述步骤,直至调节并锁定所有平衡阀的位置。

5. 再次检查所有平衡阀的调节是否合理,这可以通过观察温度、水流速度和压力等指标,确保整个供暖系统运行顺畅。

6. 调节完毕后应该备份好每个平衡阀的位置,并做好记录及标识,以便今后调节或更改。

总之,供暖管道平衡阀是保证供暖系统运行平稳、高效的重要设备,调节时需要细心、耐心,并按照顺序进行调节,以避免影响整个供暖系统的正常运行。

平衡阀调节方法

平衡阀调节方法

平衡阀的调节方法有:
1.确定调节支线。

在多个支线中,选择水力失调度最大的支线作为
调节支线。

水力失调度是指实际流量与理论流量之间的差异。

2.调整平衡阀。

根据实际需求,通过调整平衡阀的开度,来改变流
量分配。

平衡阀的开启程度与失调度成反比关系。

即平衡阀开度越大,失调度越小,流量分配越均衡。

3.观察指针偏移。

在调整平衡阀的过程中,观察指针的偏移情况。

当指针向右偏移时,说明右侧支线流量过大,此时应适当关小平衡阀,使右侧支线流量减小;反之,当指针向左偏移时,说明右侧支线流量过小,此时应适当开大平衡阀,使右侧支线流量增加。

4.重复调整。

在调整平衡阀后,需多次观察系统运行情况,如发现
流量分配仍不均衡,需继续调整平衡阀,直至各支线流量分配均衡。

平衡阀调试方法与工具

平衡阀调试方法与工具

平衡阀调试方法与工具嘿,咱今儿个就来讲讲平衡阀调试方法与工具!这可是个技术活,但别怕,听我慢慢道来。

你看啊,平衡阀就像是一个管道系统里的小管家,它得把水流啊、气流啊啥的给管得妥妥当当,让整个系统都能顺顺畅畅地运行。

那要怎么调试这个小管家呢?首先咱得有合适的工具呀!就像战士上战场得有趁手的兵器一样。

比如说,要有专业的压力测量仪,这就好比是我们的眼睛,能让我们清楚地看到压力的大小。

还有流量测量仪,它能告诉我们水啊气啊流得对不对。

这些工具可都是咱的好帮手,缺了它们可不行嘞!然后说说调试方法。

这就好比给小管家安排工作任务,得精细着来。

咱得先搞清楚这个平衡阀是在啥样的系统里工作,是热水系统还是冷水系统,是通风系统还是其他啥的。

不同的系统,调试方法可有点不一样哦。

比如说,在调试热水系统的平衡阀时,咱得特别注意水温的影响。

水太热了或者太冷了,都会影响到平衡阀的工作效果。

这就好比人在不同的温度下工作状态也不一样嘛。

咱得根据实际情况,一点一点地调整平衡阀,让它能适应这个水温。

再比如,在调试通风系统的平衡阀时,那就要注意风量的大小啦。

风太大或者太小,都会让整个系统不舒服。

这时候咱就得像个细心的医生一样,一点点地调整平衡阀,让风量恰到好处。

调试平衡阀可不能马虎,就像你开车不能乱踩油门刹车一样。

得慢慢来,一点点地试,找到那个最合适的点。

这过程可能有点麻烦,但你想想啊,要是不调试好,那系统出了问题可就麻烦大啦!哎呀,你说这平衡阀调试是不是很重要啊?咱可不能小瞧了它。

就像家里的电闸一样,你得调好它,不然哪天家里电器出问题了都不知道咋回事。

总之呢,平衡阀调试方法与工具都是咱得掌握好的宝贝。

有了它们,咱就能让那些管道系统乖乖听话,为我们好好服务。

咱可得认真对待,别嫌麻烦,不然到时候出了问题可就追悔莫及啦!你说是不是这个理儿?。

平衡阀调试方法

平衡阀调试方法

平衡阀调试手册欧文托普阀门系统(北京)有限公司欧文托普静态平衡阀介绍静态平衡阀亦称手动平衡阀,数字锁定平衡阀,它得作用对象就是系统得阻力,能够将新得水量按照设计计算得比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下得部分负荷得流量需求,起到平衡输配得作用.手动平衡阀得作用对象就是系统得阻力,基本功能:消除环路剩余压头限定环路水流量。

手动平衡阀与普通截止阀区别在于,调节对象,手动平衡阀调节对象就是系统得阻力,而普通截止阀主要调节阀前、阀后起关断作用得,它们阀门特性曲线,如下图所示,平衡阀理论流量特性为等百分比(近似)特性,当阀权度30-50%,实际为线性流量特性。

1、手动截止阀特性曲线;2、线性特性[阀实际工作曲线、阀权度0.2]3、线性特性曲线;4、等百分比特曲线;手动平衡阀与普通截止阀不同之外还在于有开度指示、开度锁定装置及阀体上有两个测压口。

在管网平衡调试时,用软管将被调试得平衡阀测压口与专用欧文托普得流量测量计算机或压差测量仪连接,仪表能显示出流经阀门流量值或压降值,进而可计算出阀门得实际流量。

ﻬ平衡阀测量流量原理:从流体力学观点瞧,平衡阀相当于一个局部阻力可以改变得节流元件,以压缩液体为例,由流量方程式可得:Q=K v·△P?(1-1)Q—流经平衡阀得流量(m3/h)K v—阀门系数△P?-阀前、阀后压差(kg、/cm2)平衡阀每一个开度值都对应于一个K v值,即阀门系数K v由开度而定。

通过试验台实测可以获得不同开度下对应得阀门系数.于就是,只需在现场测出压差,根据公式(1-1),就可以计算出流量Q,平衡阀便可以作为定量调节流量得节流部件了。

平衡阀特性:①流量特性线性好。

这一特性对方便准确地调整系统平衡具有重要意义。

②有清晰、准确得阀门开度指示。

开度指示在阀柄侧部,更人性得设计,使检测、调试更方便。

③平衡调试后,阀门锁定功能使开度值不能随便地被变更.无关人员不能随便开大阀门开度。

静态平衡阀的使用方法

静态平衡阀的使用方法

静态平衡阀的使用方法摘要:一、静态平衡阀简介二、静态平衡阀的作用与原理三、静态平衡阀的使用方法四、注意事项五、常见问题与解决办法正文:一、静态平衡阀简介静态平衡阀,又称静态调节阀,是一种用于流体系统中,能有效调节流量的阀门。

它主要由阀体、阀芯、驱动装置等组成,具有结构简单、操作方便、调节精度高等特点。

在工业、建筑、环保等领域有着广泛的应用。

二、静态平衡阀的作用与原理静态平衡阀的作用主要是调节流体的流量,以满足生产、工艺或设备的要求。

其工作原理是利用阀芯的移动来改变阀的开度,从而调节流体的流量。

静态平衡阀具有流量特性好、压力损失小、密封性能好等优点。

三、静态平衡阀的使用方法1.安装前,应根据设计图纸和实际工况,选择合适的静态平衡阀型号和规格。

2.安装时,应注意阀体的方向,确保阀体上的箭头指向流体的流动方向。

3.开启阀门时,缓慢转动阀杆,直至阀门开启到所需的开度。

4.关闭阀门时,缓慢转动阀杆,直至阀门关闭严密。

5.在使用过程中,如发现阀门不能正常开启或关闭,应检查阀杆、阀芯等部件是否损坏,并及时更换。

四、注意事项1.安装时,避免阀门受到撞击,以免损坏阀门。

2.定期检查阀门的开度,确保阀门在正常工作范围内。

3.定期清洗阀门,保持阀门及其周围环境的清洁。

4.严禁在阀门上施加过大的扭矩,以免损坏阀门。

五、常见问题与解决办法1.阀门无法开启:检查阀杆、阀芯等部件是否损坏,及时更换。

2.阀门无法关闭:检查阀芯是否卡死,清洗阀门,排除异物。

3.阀门泄漏:检查阀芯、阀座等密封件是否损坏,及时更换。

4.阀门无法调节流量:检查阀芯是否损坏,及时更换。

平衡阀调试方法

平衡阀调试方法

平衡阀调试手册欧文托普阀门系统(北京)有限公司欧文托普静态平衡阀介绍静态平衡阀亦称手动平衡阀,数字锁定平衡阀,它的作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部分负荷的流量需求,起到平衡输配的作用。

手动平衡阀的作用对象是系统的阻力,基本功能:消除环路剩余压头限定环路水流量。

手动平衡阀与普通截止阀区别在于,调节对象,手动平衡阀调节对象是系统的阻力,而普通截止阀主要调节阀前、阀后起关断作用的,它们阀门特性曲线,如下图所示,平衡阀理论流量特性为等百分比(近似)特性,当阀权度30-50%,实际为线性流量特性。

1、手动截止阀特性曲线;2、线性特性[阀实际工作曲线、阀权度0.2]3、线性特性曲线;4、等百分比特曲线;手动平衡阀与普通截止阀不同之外还在于有开度指示、开度锁定装置及阀体上有两个测压口。

在管网平衡调试时,用软管将被调试的平衡阀测压口与专用欧文托普的流量测量计算机或压差测量仪连接,仪表能显示出流经阀门流量值或压降值,进而可计算出阀门的实际流量。

平衡阀测量流量原理:从流体力学观点看,平衡阀相当于一个局部阻力可以改变的节流元件,以压缩液体为例,由流量方程式可得:Q=K v·△P?(1-1)Q—流经平衡阀的流量(m3/h)K v—阀门系数△P?—阀前、阀后压差(kg./cm2)平衡阀每一个开度值都对应于一个K v值,即阀门系数K v由开度而定。

通过试验台实测可以获得不同开度下对应的阀门系数。

于是,只需在现场测出压差,根据公式(1-1),就可以计算出流量Q,平衡阀便可以作为定量调节流量的节流部件了。

平衡阀特性:①流量特性线性好。

这一特性对方便准确地调整系统平衡具有重要意义。

②有清晰、准确的阀门开度指示。

开度指示在阀柄侧部,更人性的设计,使检测、调试更方便。

③平衡调试后,阀门锁定功能使开度值不能随便地被变更。

无关人员不能随便开大阀门开度。

平衡阀的调节及原理

平衡阀的调节及原理

平衡阀的了解
可调性的水力元件主要有平衡阀、自力式流量控制阀、自力式压差控制阀。

供热运行的初期,通过水力平衡元件对各个热用户实际所需循环流量的调整,达到各个热用户循环流量“按需分配”,即实现所谓的热网平衡。

这种供热管网的调节叫做初调节。

初调节的目的是使整个供热系统中各个热用户实现流量的平衡,进而达到热量的平衡,即实现热用户室内温度一致,但并不能保证各个热用户在整个供热期间不同室外温度的情况下,都能达到室内设计温度要求。

要达到这个目的,还要在整体平衡的基础上,根据每天室外温度变化情况,在供热运行过程中进行整体的流量、热量调节,即运行调节。

以各个支线、用户的阻力平衡为目标,通过安装平衡阀、手动调节阀进行支线调节、热用户调节,以达到各个热用户环路的阻力平衡,从而实现流量的平衡。

实际调节时,每调节一个用户阀门,都会由于热网并联用户间的相互耦合作用,全网总流量、各用户流量及分配比例均发生变化,产生振荡。

因此,期调节性能还差,对于大一些的热网很难达到平衡。

这种调节方法仅对于小规模的热网系统,通过与超声波流量仪配合使用,经过反复多次的调节,可以达到一定的平衡效果。

且设备投资低,无安装方面的限制,操作简单。

但调节过程需要反复多次,才能达到一定的平衡效果。

2.2量化流量平衡调节
以热用户每栋楼或每一个住户的流量平衡为目标,通过安装使用自
- 1 -
力式流量控制阀,根据热用户的供热面积或热负荷计算出实际需要流量,并在
- 2 -。

水平衡阀调节方法

水平衡阀调节方法

水平衡阀调节方法
水平衡阀的调节方法主要有以下几种:
1. 手动调节:根据实际需要,通过手动旋钮或手柄来调节阀门的开度,控制流体的流量大小。

2. 自动调节:使用电子或气动控制系统,通过传感器监测流体参数,并根据预设的控制策略来调节阀门的开度。

常见的自动调节方法包括比例控制、积分控制和微分控制等。

3. 流量调节:根据需要调节流体的流量大小,可以通过改变阀门的开度来控制。

一般通过传感器实时监测流体流量,反馈给控制系统,然后控制系统根据设定值和实际值的差异调节阀门开度。

4. 压力调节:根据需要调节流体的压力大小,可以通过改变阀门的开度来控制。

一般通过传感器监测流体的压力,并反馈给控制系统,然后控制系统根据设定值和实际值的差异调节阀门开度。

需要注意的是,在调节水平衡阀时需要根据具体情况进行调试,以达到最佳的调节效果。

此外,还需要注意控制系统的稳定性和可靠性,以确保阀门的调节准确性和稳定性。

水力平衡阀的使用方法

水力平衡阀的使用方法

水力平衡阀的使用方法
水力平衡阀是一种用于平衡水系统中水流量的阀门,其作用是根据系统中不同的水压,自动调节阀门的开启程度,以保证各个用水点的水压相同,从而实现水力平衡。

使用水力平衡阀的方法如下:
1. 安装阀门:水力平衡阀应该安装在系统的供水管道中,一般应该安装在主管道上,以便于监控和调节整个系统的水流量。

2. 调节阀门:在安装完毕后,需要调节阀门的开度,以保证各个用水点的水压相同。

通常情况下,可以根据系统的水压和流量来进行调节,具体的调节方法建议参考阀门的使用说明书。

3. 监测阀门:在使用阀门的过程中,需要定期监测阀门的工作状态,查看阀门的开度是否合适,以及阀门是否存在漏水等现象。

如果发现问题,需要及时进行维修和更换。

总之,水力平衡阀是一种非常重要的阀门,在水系统的设计和使用中具有重要的作用。

使用水力平衡阀时,需要注意阀门的安装、调节和监测,以保证系统的正常运行和最佳效果。

- 1 -。

平衡阀调试的调试步骤

平衡阀调试的调试步骤

平衡阀调试的注意事项一、安装1、静态平衡阀的安装该阀门应安装在干燥、清洁的地方并且应该防止损伤和腐蚀。

在安装阀门前,应检查:阀门是否清洁并未遭损伤管路系统已经被清洁密封处是清洁的并未遭损伤参看图1静态平衡阀STAD可以安装在水平或者垂直的直管上。

阀后离水泵的出口的距离至少需要10D,距离弯头至少需要5D。

阀前离弯头的距离至少需要2D,距离分流管至少需要2D。

如图所示:图1注意在安装前法兰必须对中;螺杆和配合垫圈须经润滑,交叉上紧螺栓;检查平面密封符合法兰要求,法兰准确对中。

注意阀体上水流方向。

2、动态流量平衡阀的安装动态流量平衡阀安装在回水管上按照阀体的箭头指示方向安装,否则,阀门无法正常工作,新系统启动前要进行管路清洗,DN50以下的阀门最好将阀胆取出,或者采用旁路的方法进行动态流量平衡阀的心脏部分是独一无二的专利流量调节阀胆,每一个阀门都是安装客户提供的设计流量来制造的。

因此安装时特别注意不要同口径不同流量的阀门之间混装。

二、平衡阀调试前的准备工作由于水力平衡调试的特殊性,为了保证最终调试结果的准确性,在调试前需要以下的准备工作,否则调试结果会和当初设计的数据有较大出入。

①提供相关的图纸,包括:水系统的原理图、立管图以及各层平面图;②提供每个平衡阀所在位置的设计流量;③调试前派专人检查系统管路、阀门、设备是否有异常情况并将相关阀门全部打开,平衡阀上的两个测量口应裸露在外以方便调试;④调试前必须清洗系统中的过滤器以及将系统中的空气排尽;⑤调试中有专人陪同,以便更快、更准确的将图纸上的阀门与现场实际阀门的安装位置一一对应;⑥调试中不能随意的关闭阀门以及排放系统中的水,否则将直接导致调试结果的偏差;⑦定频的水泵按照将来实际使用时的情况开启,如规定两用一备的话就开启两台水泵;⑧变频的水泵的频率在调试时应锁死,防止因频率的变动导致流量的波动;⑨调试结束后会将各阀门的开度锁死,在系统正常运行过程中不要随意将锁定打开。

【微探讨】静态平衡阀在水系统中如何调试?

【微探讨】静态平衡阀在水系统中如何调试?

【微探讨】静态平衡阀在水系统中如何调试?前面也说了,一般我们在集水器回水干管上还有末端每层并联环路的回水管上都会设置静态平衡阀,来调节各并联主环路和并联支环路上的静态平衡,那是不是静态平衡阀按原设计的直接安装上去就能用了呢?当然不是,整个系统安装完成后需要进行整体的调试,下面的静态调试方法大家一起探讨一下:按上面两处安装平衡阀,我们水系统平衡调试一般至少需要3个人,从最末端开始调,主机不需要开启,水泵开启打循环即可,要使末端满流量运行,做一张示意简图如下:首先,我们让最不利环路(一般是最远环路)末端水量满足设计要求,设定好最末端的静态平衡阀开度(我们标记此处为A点),记录下在设计流量下A点的压差,根据公式:可以看出,当阀门开度不变,KV值不变,所以只要在调试过程中阀前后的压差ΔP不变(测压仪器一直得挂在上面不要取下来),则通过该环路的流量就不变,则无论外界如何风云变幻,我自岿然不动,所以我们要记下这点压差,而且不能再去动这个阀门的开度(我们认为这时候,集水器管路上的静态平衡阀开度一定了),再怎么弄往下看。

我们开始调试倒数第二远环路上的静态平衡阀了(我们标记此点位B点),一开始我们要关小此处的平衡阀,让此环路流量达到设计流量,那么可以想象,当此处的阀门关小以后,是不是管道的压力要上升了,那么A点刚调好的压差是不是要变化了,那我们这时候要去调整A点的阀门开度吗?不能调,再去调它前面不是白捣腾了吗?刚才说了阀门开度(KV)一定,只要此处压差ΔP不变,那这里的流量和设计流量一致,那怎么办?对,这时候我们要去调节集水器主管道上的静态平衡阀(我们标记为E点)开度,当把这个阀的开度调小,整个环路上的压力是不是可以变小,可想而知,B点这时候压差也在变化,B点静态阀需要配合E点一起调整,一直调到最末端那点的压差与最初调试的压差一致,就OK了,看,这时候,A、B两处的压差变化应该是同步的了,所以不用再理会B,以后只要A处与初始调试的一致,我们就认为B处也是为初始调试的一致,都正好满足设计流量,这时,我们拿到B处的测试仪器,到第三远的并联环路(我们标记为C点)上来,继续调试第三远环路上的静态阀开度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

平衡阀怎么调节
平衡阀在安装到系统管路后,需要用专业的智能仪表对阀门进行调试测量,否则系统达不到设计的流量。

在集中供热或集中空调系统中,热水或冷水由水力管网输送到各个用户。

对于一个按照设计要求理想运行的系统,各个用户都能够获得设计水流量,满足用户室内温度的舒适性要求和系统运行的节能性要求,避免了用户和能源浪费。

这样的系统就是实现了水力平衡的系统,否则,就是水力不平衡或称水力失调的系统。

如果在系统设计时,没有考虑在水力管网中设置水力平衡设备,系统将或多或少地存在水力失调现象,总有室温过热或过冷的用户。

这就迫使业主或管理单位不得不在系统上投入更多的设备和能源,以满足用户的需求。

这种长期的不合理的运行状况,不仅不能解决供热或供冷质量不高的问题,还造成了大量的能源浪费。

水力失调一般分为“静态失调”和“动态失调”。

在静态系统中,当某些环路存在剩余压头时(即某些环路的阻力过小时),这些环路的实际流量就将超过设计流量,这就必然造成其它环路的实际流量达不到设计流量。

这种水力失调是由管网系统的设计缺陷和施工缺陷造成的,称静态失调。

静态失调是先天性的、根本性的,如不采取措施予以纠。
