外壳防护等级(IP代码)
外壳防护等级(IP代码)176
外壳防护等级（I P代码）本标准等效采用IEC 529（1989）《外壳防护等级（IP代码）》。
1适用范围本标准适用于额定电压不超过72.5kV，借助外壳防护的电气设备的防护分级。
2目的本标准的目的如下：a.规定电气设备下述内容的外壳防护等级：1）防止人体接近壳内危险部件；2）防止固体异物进入壳内设备；3）防止由于水进入壳内对设备造成有害影响；b.防护等级的标示；c.各防护等级的要求；d.按本标准的要求对外壳作验证试验。
各类产品引用外壳防护等级的程度和方式，以及采用何种外壳，留待产品标准决定，对具体的防护等级采用的试验应符合本标准的规定，必要时，在有关产品标准中可增加补充要求。
可在有关产品标准中作具体规定的细则见附录B。
对特殊型式的设备，产品标准可以规定不同的要求，但至少要保证相同的安全水平。
本标准仅考虑在各方面都符合有关产品标准规定的外壳，在正常使用条件下，外壳的材料和工艺应保证达到所要求的防护等级。
如果某类设备满足试验一般要求而且所选择的防护等级适用于该设备型式，则本标准也适用于该型式设备的空外壳。
有关机械损坏、锈蚀、腐蚀性溶剂、霉菌、虫害、太阳辐射、结冰、潮湿（如凝露引起的）、爆炸性气体等外部影响或环境条件对外壳和壳内设备破坏的防护措施以及防止外壳外部（如风扇）危险运动部件的接触由有关产品标准规定。
不与外壳连接的隔板以及专门为人身安全设置的阻挡物，不看作外壳的一部分。
3术语3.1外壳enclosure能防止设备受到某些外部影响并在各个方向防止直接接触的设备部件。
注：防止或限制本标准规定的试具进入的隔板、形成孔洞或其它开口的部件，不论它是附在外壳上的还是包覆设备的，都算作外壳的一部分，不使用钥匙或工具就能移除的部件除外。
3.2直接接触direct contact人或家畜与带电部分的接触。
3.3防护等级degree of protection按标准规定的检验方法，外壳对接近危险部件、防止固体异物进入或水进入所提供的保护程度。
电气设备防护等级说明IP
外壳防护等级（IP防护等级）代码
BS EN60529:1992
第一个数字表示防固体异物进入，即防尘等级
0：没有保护
1：固体异物直径大于50mm防止大的固体侵入
2：固体异物直径大于12mm防止中等大小的固体侵入
3：固体异物直径大于2.5mm防止小固体进入侵入
4：固体异物直径大于1.0mm防止物体大于1mm的固体进入
5：防尘（防有害粉尘堆积）
6：尘密（完全防止粉尘进入）
第二个数字表示防止进水造成有害影响，即防水等级
0：无保护
1：垂直滴水（水滴滴到外壳无影响）
2：倾角75－90度滴水（当外壳倾斜最大15度时，水滴到外壳无影响）
3：淋水
4：溅水（液体由任何方向泼到外壳没有伤害影响）
5：喷水（用水冲洗无伤害）
6：猛烈喷水
7：短时间浸水（1m）
8：一定压力下长时间浸水
例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。
外壳防护等级(IP)代码
外壳防护等级（IP）代码
（BS EN60529；1992）
作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。
IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。
例如：本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。
保护等级由两位数字组成，在其前加上IP字样。
第一位特征数字防止固定导体异物进入
第二位特征数字防止进水造成有害影响
另注：
IP1 2
第一位数字第二位数字
抗外界物体冲刺能力防水能力
0无抗冲穿能力0无防水穿能力
1外界物体尺寸大于50mm（特大）1水自落下滴
2外界物体尺寸大于120mm（中）2水滴入角度为-15°3外界物体尺寸大于2.5mm（小）3水以60°角度喷射4颗粒状外界物体，粒度大于1mm 4从各方面喷射
5危险性尘埃 5 50升/分的水束
6穿透性尘埃（仅适用于特殊壳体） 6 100升/分的水束7以1米/分的速度浸入水中
8以预先商定的方式浸入水中。
外壳防护等级
中华人民共和国国家标准外壳防护等级(IP代码)Degrees of protection provided by enclosure(IP code)(IEC 60529：2013，IDT)GB／T 4208-2017发布日期：2017年7月31日实施日期：2018年2月1日中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布前言本标准按照GB／T 1．1-2009给出的规则起草。
本标准代替GB／T 4208-2008《外壳防护等级(IP代码》；本标准与GB／T 4208-2008《外壳防护等级(IP代码)》相比，除编辑性修改外主要技术变化如下：——4．1，IP代码配置中增加第二位特征数字9；——4．2，增加第二位特征数字9的含义；——4．3，增加IPX5／IPX7／IPX9的外壳标注3重标志的示例；——第6章，修订第二位特征数字高于6时的应用范围；——表8，增加第二位特征数字9的防水试验方法和主要试验条件；——14．2．9，增加第二位特征数字9的喷水试验；——增加图7——扇形喷嘴尺寸；——增加图8——用于检测的扇形喷嘴喷孔尺寸；——增加图9——不同表面光滑度的扇形喷嘴示例；——增加图10——测量喷水冲击力，防IPX9高温／高压喷水的装置；——增加图11——冲击力分布；——增加图12——检验小型外壳IPX9防护等级，防高温／高压喷水；——增加附录8中B．25。
本标准使用翻译法等同采用IEC 60529：2013《外壳防护等级(IP代码)》(英文版)。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：——GB／T 311．2-2013 绝缘配合第2部分：使用导则(IEC 60071-2：1996，MOD)——GB／T 2900．71-2008 电工术语电气装置(IEC 60050-826：2004，IDT)——GB／T 2900．73-2008 电工术语接地与电击防护(IEC 60050-195：1998，MOD)本标准由全国电气安全标准化技术委员会(SAC／TC 25)提出井归口。
外壳防护等级(IP代码)
装有无淋浴盆或淋浴器的场所中各区域的0区和1区的范围
有出水器的顶视图 图2 装有无淋浴盆或淋浴器的场所中各区域的0区和1区的范围
返回
1
2
安装在浴室的增压泵
结论： 该浴室内安装的增压泵距地面大于10cm且小于225cm，并且在出水器120cm半径范围内，属于1区，按标准应该安装IPX4防护等级的电气设备。而该增加泵的防护等级为IP22，不符合标准要求。
高压水射流
标准名称：
电击防护装置和设备的通用部分
标 准 号：
GB/T 17045-2008
适用范围：
本标准适用于人和动物对电击的防护，其目的在于给出电气装置、系统和设备所通用的，或它们之前在配合上所需要的基本的原则和要求。
GB/T 17045-2008
0类设备
此类设备采用基本绝缘作为基本防护措施，而没有故障防护措施。 说明： （1）国家标准建议取消该类设备。同时，该类设备一般不再生产，如2008年前可以生产0类灯具，现在已不准生产0类灯具； （2）按照国际电工委员会的触电防护原则，0类设备只能用于不导电场所或电气隔离系统。
Ⅱ类设备
此类设备采用基本绝缘作为基本防护，附加绝缘作为故障防护措施，即采用双重绝缘；或采用防护效果相当于双重绝缘的加强绝缘进行防护。 说明： （1）与Ⅰ类设备设备最大的不同在于该类设备的故障防护措施就设在设备上，即该类设备本身就具有两个“独立的单项防护措施”，而Ⅰ类设备的故障防护措施是在设备之外设置的，设备本身只是设置了利用故障防护措施的连接线。 （2）如果Ⅱ类设备采用双重或加强绝缘后，仍存采用了保护联结， 则此类设备仍归类于Ⅰ类设备。 （3）Ⅱ类设备的标志符号：
IP代码的各要素及含义
第一位特征数字
03
外壳防护等级说明(IP代码)
外壳防护等级（IP代码）是将产品依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。
它一般是由两个数字所组成，第一个数字表示产品防尘、防止外物侵入的等级；第二个数字表示产品防湿气、防水侵入的密闭程度。
数字越大，表示其防护等级越高。
如：外壳防护等级（IP代码）示例如：IPXX，防尘等级(第一个X表示)
0：没有保护
1：防止大的固体侵入
2：防止中等大小的固体侵入
3：防止小固体进入侵入
4：防止物体大于1mm的固体进入
5：防止有害的粉尘堆积
6：完全防止粉尘进入
防水等级(第二个X表示)
0：没有保护
1：水滴滴入到外壳无影响
2：当外壳倾斜到15度时，水滴滴入到外壳无影响
3：水或雨水从60度角落到外壳上无影响
4：液体由任何方向泼到外壳没有伤害影响
5：用水冲洗无任何伤害
6：可用于船舱内的环境
7：可于短时间内耐浸水（1m）
8：于一定压力下长时间浸水。
外壳防护等级(IP代码)
03
需求的设备。
02
IP代码的组成
第一个数字（防尘等级）
防止大于12mm的固体物 体侵入
防止大于50mm的固体物 体侵入
2 1
无防护
0
第一个数字（防尘等级）
01
3：防止大于2.5mm的固体物体侵入
02
4：防止大于1mm的固体物体侵入
密
第二个数字（防水等级）
0
无防护
1
水滴滴入到外壳无影响
对未来外壳防护等级发展的展望和预测
更加多样化的防护等级
随着各种新型设备和应用的出现，未来外壳防护等级将更加多样化， 以满足不同设备的特殊需求。
更加严格的测试要求
为了确保外壳防护等级的有效性，未来测试要求将更加严格，以确 保设备的可靠性和安全性。
促进环保和可持续发展
未来的外壳防护等级将更加注重环保和可持续发展，使用更加环保 的材料和工艺，降低对环境的影响。
应用范围
照明设备广泛应用于城市道路、公园、广场等公共 场所，以及高速公路、隧道等交通设施。
重要性
良好的外壳防护等级能够保证照明设备在风 雨等恶劣天气下正常工作，提高照明效果和 使用寿命。
医疗器械
IP等级
医疗器械如呼吸机、监护仪等， 通常要求具备较高的防水等级， 如IP54或IP55，以确保医疗设备
的可靠性和安全性。
应用范围
医疗器械广泛应用于医院、诊所等 医疗机构，用于监测和治疗患者。
重要性
良好的外壳防护等级能够保证医疗 器械在医疗环境中正常运行，提高 医疗效果和患者的安全。
05
选择合适的IP等级
根据使用环境和条件选择合适的IP等级
01
防水需求
根据设备的使用环境，如户外、浴室等湿度较大的场所，选择防水等级
干变外壳防护等级标准
干变外壳防护等级标准
干变外壳防护等级标准通常指干式变压器的外壳防护等级。
根据国际电工委员会（IEC）的标准，干变的外壳防护等级分为
以下几个等级：
1. IP00：表示无任何防护，变压器的外壳完全暴露，没有任何防护措施。
2. IP20：表示有外壳，但没有防尘和防触摸保护。
外壳可以防止较大的物体进入变压器内部。
3. IP21：表示有外壳，并且具有防滴水保护。
外壳可以防止较大的物体进入变压器内部，并且防止垂直方向上的滴水进入。
4. IP23：表示有外壳，并且具有防雨保护。
外壳可以防止较大的物体进入变压器内部，并且防止倾斜方向上的雨水进入。
5. IP54：表示有外壳，并且具有防尘和防喷泼保护。
外壳可以有效防止较小的固体物质进入，同时还能防止喷水的方向进入。
6. IP65：表示有外壳，并且具有完全防尘和防喷水保护。
外壳可以完全阻隔固体物质和喷水的进入。
这些等级是根据不同的防护需求设计的，用户可以根据实际情况选择适合的干变外壳防护等级。
外壳防护等级标准
外壳防护等级标准外壳防护等级标准是指对于不同的外壳材料和结构设计，根据其防护性能的不同，制定了相应的等级标准。
这些标准旨在评估和比较外壳的防护能力，以便在实际应用中选择合适的外壳产品。
在工业、军事、航空航天等领域，外壳防护等级标准具有重要的意义，它们可以确保设备和器件在恶劣环境下的安全运行，保护内部元件不受损坏。
首先，外壳防护等级标准通常包括防尘防水等级和防撞击等级。
防尘防水等级用IP代码表示，其中“IP”是“Ingress Protection”的缩写，即防护等级。
IP代码由两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。
例如，IP65表示该外壳具有较高的防尘和防水能力，可以在恶劣的环境中使用。
而防撞击等级则是根据外壳的结构设计和材料强度来评定的，通常分为不同的等级，如IK07、IK08等，数字越大表示抗撞击能力越强。
其次，外壳防护等级标准还与外壳材料的选择和加工工艺密切相关。
不同的外壳材料具有不同的强度、耐腐蚀性和耐磨损性，因此在制定防护等级标准时，需要考虑材料的特性。
例如，对于需要具有较高防护等级的产品，通常会选择铝合金、不锈钢等材料制作外壳，以确保其具有足够的强度和耐腐蚀性。
同时，加工工艺也会影响外壳的防护性能，精密的焊接、表面处理和密封工艺可以提高外壳的防护等级。
此外，外壳防护等级标准还需要考虑外壳与内部元件的结构设计和配合。
合理的结构设计可以提高外壳的防护性能，例如采用双层结构、密封垫、防水接口等设计可以有效提高防水等级。
同时，外壳与内部元件的配合也需要考虑，确保外壳不会对内部元件造成损坏或干扰其正常工作。
综上所述，外壳防护等级标准是评估和比较外壳防护性能的重要依据，它涉及防尘防水等级、防撞击等级、材料选择、加工工艺和结构设计等多个方面。
在实际应用中，选择合适的外壳产品需要综合考虑这些因素，以确保设备和器件在恶劣环境下能够安全可靠地运行。
因此，制定和遵守外壳防护等级标准对于保障设备和器件的安全运行具有重要意义。
GB4208-93外壳防护等级(IP代码)
等级所采用的试验应符合 本标准的规定， 必要时， 在有关产品标准中可增加补充要求。可在有关产品 标
准中作具体规定的细则见附录 Ｂ ， 对特殊型式的设备， 产品标准可以规定不同的要求， 但至少要保证相同的安全水平。 本标准仅考虑在各方面都符合有关产品标准规定的外壳， 在正常使用条件下， 外壳的材料和工艺应 保证达到所要求的防护等级。 如果某类设备满足试验一般要求而且所选择的防护等级适用于该设备型式， 则本标准也适用于该 型式设备的空外壳。 有关机械损坏、 锈蚀、 腐蚀性溶剂、 霉菌、 虫害、 太阳辐射、 结冰、 潮湿（ 如凝露引起的）爆炸性气体等 、 外部影响或环境条件对外壳和壳内设备破坏的防护措施以及防止与外壳外部（ 如风扇） 危险运动部件的 接触由有关产品标准规定。 不与外壳连接的隔板以及专门为人身安全设置的阻挡物， 不看作外壳的一部分。
Ｇ ４ ０ 一 ９３ Ｂ ２ ８
试验见第 １ １ 章。 表 ２ 第一位特征数字所代表的对接近危险部件的防护等级
｛
５２ 对固体异物进入的防护 ．
注 ： 于第一位特 征数字为 ３４５ ６ 对 ，， 和 的情况 ， 如果试具与壳 内危险部件保持足够的间隙 ， 为试验合格 ． 则认
当外壳也符合低于某一防护等级的所有各级时 ， 应仅 以该数字标示这一个等级 。
如果试验明显地适用于任一较低防护等级时， 则低于该等级的试验不必进行． ５１ 对接近危险部件的防护 ． 第一位特征数字所代表的对接近危险部件的防护等级见表 ２ 。表中仅由第一位特征数字规定防护 等级， 简要说明和含义不作为防护等级的规定． 根据第一位特征数字的规定， 试具与危险部件之间应保持足够的间隙。
中华 人 民 共 和 国 国 家 标 准
外壳防护 等级 （Ｐ代码 ） Ｉ
外壳防护等级(IP代码)
防止喷洒的水侵入
防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏
4
防止飞溅的水侵入
防止各个方向飞溅而来的水侵入电器而造成损坏
5
防止喷射的水侵入
防止来自各个方向由喷嘴射出的水侵入电器而造成损坏
6
防止大浪侵入
装设于甲板上的电器，可防止因大浪的侵袭而造成的损坏
7
防止浸水时水的侵入
电器浸在水中一定时间或水压在一定的标准以下，可确保不因浸水而造成损坏
6
防止外物及灰尘
完全防止外物及灰尘侵入
IP防水
防护程度
范围
防水试验包括第二位特征数字为1至8，即防护等级代码为IPX1至IPX8。
数字
防护范围
说明
0
无防护
对水或湿气无特殊的防护
1
防止水滴侵入
垂直落下的水滴（如凝结水）不会对电器造成损坏
2
倾斜15度时，仍可防止水滴侵入
当电器由垂直倾斜至15度时，滴水不会对电器造成损坏
IP防尘
范围
防尘试验包括第一位特征数字为1至6，即防护等级代码为IP1X至IP6X。
数字
防护范围
说明
0
无防护
对外界的人或物无特殊的防护
1
防止直径大于50mm的固体外物侵入
防止人体（如手掌）因意外而接触到电器内部的零件，防止较大尺寸（直径大于50mm）的外物侵入
2
防止直径大于12mm的固体外物侵入
防止人的手指接触到电器内部的零件，防止中等尺寸（直径大于12.5mm）的外物侵入
3
防止大于直径2.5mm的固体外物侵入
防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
ip防护等级标准表
ip防护等级标准表
IP代码（Ingress Protection Rating，国际防护等级标准）是用来表示电气设备外壳的防护等级的。
这些等级是根据国际标准IEC 60529（也被称为EN 60529）设定的，用于描述电气设备外壳对固体物体和液体的防护程度。
IP代码由两个数字组成，第一个数字表示对固体物体的防护等级，第二个数字表示对液体的防护等级。
以下是一些常见的IP 等级：
- 固体防护等级（第一个数字）：
- 0：没有防护
- 1：能够防止大于50mm直径的固体物体进入
- 2：能够防止大于12.5mm直径的固体物体进入
- 3：能够防止大于2.5mm直径的固体物体进入
- 4：能够防止大于1mm直径的固体物体进入
- 5：防尘，但不能完全阻止
- 6：完全防尘
- 液体防护等级（第二个数字）：
- 0：没有防护
- 1：能够防止垂直滴水进入
- 2：能够防止15度范围内的倾斜滴水进入
- 3：能够防止60度范围内的倾斜滴水进入
- 4：能够防止任何方向的喷溅水进入
- 5：防喷水
- 6：防大水流
- 7：短时间浸入水中（通常不超过30分钟）
- 8：长时间浸入水中（具体时间取决于制造商说明）
例如，IP68表示设备具有最高级别的固体防护（完全防尘）和液体防护（长时间浸入水中）。
这些等级的选择取决于设备的用途和环境要求。
外壳防护等级(IP代码)概要
外壳防护等级(IP代码)GB 4208—93国家技术监督局1993—12—28批准1994—08—01实施本标准等效采用IEC 529(1989)《外壳防护等级(IP代码)》。
1 适用范围本标准适用于额定电压不超过72.5kV，借助外壳防护的电气设备的防护分级。
2 目的本标准的目的如下：a．规定电气设备下述内容的外壳防护等级：1)防止人体接近壳内危险部件；2)防止固体异物进入壳内设备；3)防止由于水进入壳内对设备造成有害影响；b．防护等级的标示；c．各防护等级的要求；d．按本标准的要求对外壳作验证试验。
各类产品引用外壳防护等级的程度和方式，以及采用何种外壳，留待产品标准决定，对具体的防护等级所采用的试验应符合本标准的规定，必要时，在有关产品标准中可增加补充要求。
可在有关产品标准中作具体规定的细则见附录B。
对特殊型式的设备，产品标准可以规定不同的要求，但至少要保证相同的安全水平。
本标准仅考虑在各方面都符合有关产品标准规定的外壳，在正常使用条件下，外壳的材料和工艺应保证达到所要求的防护等级。
如果某类设备满足试验一般要求而且所选择的防护等级适用于该设备型式，则本标准也适用于该型式设备的空外壳。
有关机械损坏、锈蚀、腐蚀性溶剂、霉菌、虫害、太阳辐射、结冰、潮湿(如凝露引起的)、爆炸性气体等外部影响或环境条件对外壳和壳内设备破坏的防护措施以及防止与外壳外部(如风扇)危险运动部件的接触由有关产品标准规定。
不与外壳连接的隔板以及专门为人身安全设置的阻挡物，不看作外壳的一部分。
3 术语3．1 外壳enclosure能防止设备受到某些外部影响并在各个方向防止直接接触的设备部件。
注：防止或限制本标准规定的试具进入的隔板、形成孔洞或其它开口的部件，不论它是附在外壳上的还是包覆设备的，都算作外壳的一部分，不使用钥匙或工具就能移除的部件除外。
3．2 直接接触direct contact人或家畜与带电部分的接触。
3．3 防护等级degree of protection按标准规定的检验方法，外壳对接近危险部件、防止固体异物进入或水进入所提供的保护程度。
外壳防护等级IP代码的组成及含义
防淋水
各垂直面在60°范围内淋水，无有害影响
4
防溅水
向外壳各方向溅水无有害影响
5
防喷水
向外壳各方向喷水无有害影响
6
防强烈喷水
向外壳各方向强烈喷水无有害影响
7
防短时间浸水影响
浸入规定压力的水中经规定时间后外壳进水量不致达到有害程度
8
防持续潜水影响
按生产厂和用户双方同意的条件（应比数字为7严酷）持续潜水后外壳进水量不致达到有害程度
外壳防护等级IP代码的组成及含义
代码字母IP是用来标识外壳防护等级
IP 2 3 C S
第1位特征数字：
防止固体异物防止人体接
进入电气设备近危险部件
0：无防护0：无防护
1：≥50mm直径1：手背
2：≥12.5mm直径2：手指
3：≥2.5mm直径3：工具
4：≥1mm直径4：金属线
5：防尘5：金属线
6：尘密6：金属线
直径50mm球形试具应与危险部件有足够的间隙
直径12mm，长80mm的铰接试指应现危险部件有足够的间隙
直径2.5mm的试具不得进入壳内
直径1.0mm的试具不得进入壳内
直径1.0mm的试具不得进入壳内
直径1.0mm的试具不得进入壳内
第一位特征数字所代表的防止固体异物进入的防护等级
第一位
数字特征
防护等级
直径1.0mm，长100mm的试具与危险部件必须保持足够的间隙
补充字母及其含义
字母
含义
H
高压设备
M
防水试验在设备的可动部件（如旋转电机的转子）运行时进行
S
防水试验在设备的可动部件（如旋转电机的转子）静止时进行
W
GB4208外壳防护等级国标
GB4208-2008 外壳防护等级（IP代码）产品说明自然界雨水对产品和材料的破坏，每年造成难以估计的经济损失。
所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等，特别是电器产品因雨水造成短路而极易酿成火灾。
因此针对特定的产品或材料进行外壳防护水试验是必不可少的一道关键程序。
本套防水试验设备可以用来考核和确定电工、电子产品外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。
设备能完全模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。
本设备可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。
参照标准本淋雨试验箱综合了国内汽车、摩托车行业，欧美、日本及台湾地区的汽车、摩托车行业对产品进行淋雨（防水）试验标准的技术要求。
依据标准：GB/T 10485-2007、GB 4208-2008外壳防护等级IPX3、4 及GB 4942中对设备的要求制作。
可进行45º夹角、360º旋转的直角淋雨试验，又可进行0º～±180º（理论值）摆幅的摆管淋雨试验。
本设备人工模拟淋雨试验，不包括有强风速的降雨，不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水。
技术规格●∙∙∙∙∙ 型号：LX-010●∙∙∙∙∙ 工作室尺寸： 1000×1000×1000（D×W×H）mm●∙∙∙∙∙ 试验台面积：φ300mm●∙∙∙∙∙ 样品架转速： 1～4r/min可调●∙∙∙∙∙ 样品架：承重30kg●∙∙∙∙∙ 淋雨用水：当地清洁的自来水●∙∙∙∙∙ 摆管淋雨试验主要技术参数:1．喷水孔径：φ0.4mm（或φ0.8mm）2．喷水孔间距: 50mm3．喷水环半径: R400mm4．喷水管管径: φ16mm5．摆管摆角幅度: 0～±180°可调6．摆速调节: 无级调节7．每孔平均水流速度： 0.07L／min（或0.6L／min）●∙∙∙∙∙ 直（旋）管主要技术参数：1．转臂长度：500mm2．喷管通径：φ15mm3．喷孔直径：φ1.2mm4．喷孔个数：405．喷孔间距：12.5mm6．喷管转速：23转/分7．旋管角度：360°旋转8．旋管喷水水压：98kpa可调9．旋管水流量：39.2L/min可调结构设计及配置本防水试验设备选用优质材料，使用先进工艺加工成型，壳体选用进口优质不锈钢板制作。
外壳防护等级标准
外壳防护等级标准外壳防护等级标准是指对于各种设备和产品的外壳材料进行评定和分类的标准，其目的是为了保障设备在不同环境下的安全使用。
外壳防护等级标准通常由国际电工委员会（IEC）制定，以确保设备在不同条件下的防护性能符合国际标准。
本文将介绍外壳防护等级标准的相关内容，以帮助读者更好地了解和应用这一标准。
首先，外壳防护等级标准通常采用IP代码进行表示，其中IP代表“国际防护”（Ingress Protection）的缩写。
IP代码由两个数字组成，第一个数字表示对固体物体的防护等级，第二个数字表示对液体物体的防护等级。
例如，IP65表示设备的外壳对固体物体具有完全防护，对液体物体具有喷射防护。
通过IP代码，用户可以清晰地了解设备外壳的防护等级，从而选择适合的设备用于不同的环境。
其次，外壳防护等级标准的制定是基于不同环境条件下的需求。
例如，在工业环境中，设备往往需要具有较高的防尘和防水等级，以确保设备在灰尘和水汽较多的环境下正常运行。
而在户外环境中，设备则需要具有较高的防尘和防水等级，同时还需要具有抗紫外线和耐腐蚀等特性，以保证设备在阳光、雨水和空气中长时间使用不受影响。
因此，外壳防护等级标准的制定是为了满足不同环境条件下设备的使用需求，保障设备的安全性和可靠性。
另外，外壳防护等级标准的应用范围涵盖了各种设备和产品，包括但不限于电子设备、通信设备、工业设备、汽车零部件等。
在不同的行业和领域中，设备对外壳防护等级的要求各不相同，因此制定和应用外壳防护等级标准对于确保设备在各种环境条件下的安全使用至关重要。
同时，外壳防护等级标准也为设备制造商提供了统一的标准和规范，有助于提高产品质量和竞争力。
最后，外壳防护等级标准的不断完善和更新是非常必要的。
随着科技的发展和社会的进步，人们对设备的使用环境和要求也在不断变化，因此外壳防护等级标准需要与时俱进，以适应不同环境条件下的需求。
同时，外壳防护等级标准的完善和更新也需要各方的共同努力，包括政府部门、标准化组织、行业协会、设备制造商等，共同推动外壳防护等级标准的制定和应用，为设备的安全使用提供有力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）按照国际电工委员会的触电防护原则，0类设备只能用于 不导电场所或电气隔离系统。
精品文档
Ⅰ类设备
此类设备采用基本绝缘作为基本防护措施，采用保护联结作 为故障防护措施。 说明： （1）上述对Ⅰ类设备的定义虽符合IEC的触电防护原则，但大大 限制了该类设备的使用范围。实际上目前大多数Ⅰ类设备设备采 用“接地”或“接零”作为保护措施，为了也能符合IEC的触电防 护原则（要有两个独立的单项防护措施），实际上Ⅰ类设备常常 采用“自动切断电源”作为故障防护措施。 （2）此类设备电源接线通常设有保护线。如采用软线连接，应在 收到机械张力拉伸时，保证保护线最后被扯断。 （3）与等电位联结端子联结的导线或部件应用保护接地符号、PE 字母或黄绿双色进行标示。
精品文档
浴室中化分区域的说明
2区的说明
2区的范围界定
a)水平面界定：由固定的淋浴头或出水口的最高点对应的水平面 或地面上方225cm的水平面中较高者与地面所限定的区域。
b)垂直面界定：由1区边界线处的垂直面与距该边界线60cm平行于 该垂直面的界面两者之间所形成的区域，见图1 。
对于没有浴盆的淋浴器，是没有2区的，但1区被扩大为距固定装 设在墙上或天花板上的出口中心点120cm处的垂直面，见图2。
精品文档
Ⅱ类设备
此类设备采用基本绝缘作为基本防护，附加绝缘作为故障防 护措施，即采用双重绝缘；或采用防护效果相当于双重绝缘的加 强绝缘进行防护。 说明： （1）与Ⅰ类设备设备最大的不同在于该类设备的故障防护措施就 设在设备上，即该类设备本身就具有两个“独立的单项防护措施 ”，而Ⅰ类设备的故障防护措施是在设备之外设置的，设备本身 只是设置了利用故障防护措施的连接线。 （2）如果Ⅱ类设备采用双重或加强绝缘后，仍存采用了保护联结 ， 则此类设备仍归类于Ⅰ类设备。 （3）Ⅱ类设备的标志符号：
返回
安装在浴室的增压泵
精品文档
结论： 该浴室内安装的增压泵 距地面大于10cm且小于 225cm，并且在出水器 120cm半径范围内，属 于1区，按标准应该安 装IPX4防护等级的电气 设备。而该增加泵的防 护等级为IP22，不符合 标准要求。
常见家用电气设备铭牌
精品文档
精品文档
精品文档
精品文档
继续
装有浴盆或淋浴场所中各区域的范围
1）侧视图 浴盆
2）顶视图
图1 装有浴盆或淋精浴品文场档 所中各区域的范围
装有浴盆或淋浴场所中各区域的范围
3）顶视图 浴盆
4）侧视图 淋浴盆
图1 装有浴盆或淋精浴品文场档 所中各区域的范围
返回
装有无淋浴盆或淋浴器的场所中各区域的 0区和1区的范围
1）侧视图
2）顶视图
如：IPX3，IP2X，IPX2C，IPXXC
(4）附加字母A、B、C、D所表示的防护功能与与对接近危险部件防 护等级中的1、2、3、4级相当。附加字母只有在下述情况下使用：
① 接近危险部件的实际防护水平高于第一位数字代表的防护等级 。
如:IP23C
② 第一位特征数字用“X”代替，而又需要专门表示对接近危险部
精品文档
低压装置中设备的应用
8
《户外严酷条件下电气设施一般防护要求》（GB9089.2—2008 表 3）
① “操作区域”是指操作人员正常履行职责时可以进入的区域； ② “电气操作区域”是指只有打开门或移开遮栏才能进入的区域； ③ “封闭的电气操作区域”是指只有使用精工品文具档或钥匙才能进入的区域。
件的防护等级。
如:IPX3C
精品文档
IP代码的应用举例
IP44—无附加字母，无可选字母。 IPX5—省略第一位特征数字。 IP2X—省略第二位特征数字。 IP20C—使用附加字母。 IPXXC—省略两位特征数字，使用附加字母。 IPX1C—省略第一位特征数字，使用附加字母。 IP3XD—省略第二位特征数字，使用附加字母。 IP23S—使用补充字母。
精品文档
精品文档
精品文档
精品文档
精品文档
精品文档
精品文档
精品文档
精品文档
分享结束 请各位专家指正!
精品文档
精品文档
GB/T 17045-2008
标准名称： 电击防护装置和设备的通用部分
标 准 号： GB/T 17045-2008
适用范围： 本标准适用于人和动物对电击的防护，其目的在于给出电气
装置、系统和设备所通用的，或它们之前在配合上所需要的基本 的原则和要求。
精品文档
0类设备
此类设备采用基本绝缘作为基本防护措施，而没有故障防护 措施。 说明：
精品文档
补充内容

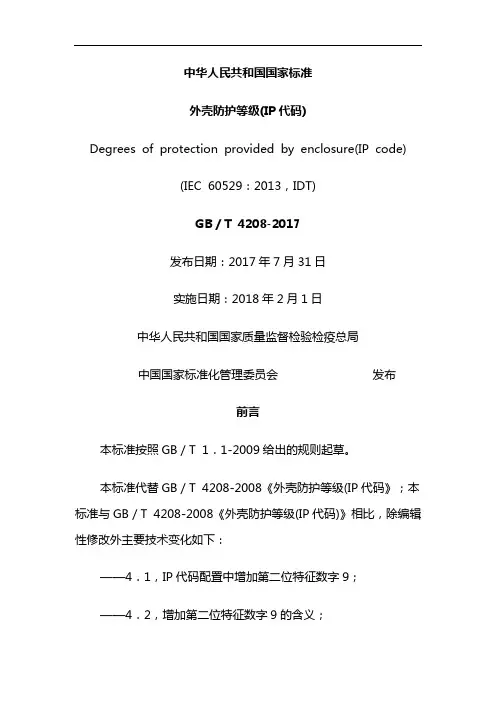

国际电工委员会的标准IEC 60529-2013 Degrees of protection provided by enclosures (IP Code） 在防止水进入的防护等级中又增加了一级，最高为9级。
高压水射流
喷射水温：80℃±5℃ 喷射水压：80~100 bar（8000~10000kpa） 喷水流量：14~16L/min 喷水距离：10~15cm 喷水角度和时间：0°、30°、60°、90°，每个角度喷水30秒转 盘：产品需要放置在5转/分钟转盘上。
图2 装有无淋浴盆或淋浴器的精品场文档所中各区域的0区和1区的范围
装有无淋浴盆或淋浴器的场所中各区域的 0区和1区的范围
3）出水器不同位置的顶视图 图2 装有无淋浴盆或淋浴器的精品场文档所中各区域的0区和1区的范围
装有无淋浴盆或淋浴器的场所中各区域的 0区和1区的范围
4）有出水器的顶视图 图2 装有无淋浴盆或淋浴器的精品场文档所中各区域的0区和1区的范围
第一位特征数字
第一位特征数字意指： ——外壳通过防止人体的一部分或人手持物体接近危险部件对人提供防护，同时 ——外壳通过防止固定异物进入设备对设备提供防护。
表1 对接近危险部件的防护等级
精品文档
第一位特征数字
表2 防止固体异物进入的防护等级
精品文档
第二位特征数字
表3 防止水进入的防护等级
精品文档
不要求规定特征数字时，由字母“X”代替（如果两个字母都省略则用“XX”）。 附加字母和（或）补充字母可省略，不需要代替。 当使用一个以上的补充字母时，应按字母顺序排列。 当外壳采用不同安装方式提供不同的防护等级时，制造厂应在相应安装方式的说明书 上表明该防护等级。
精品文档
IP代码的各要素及含义
精品文档

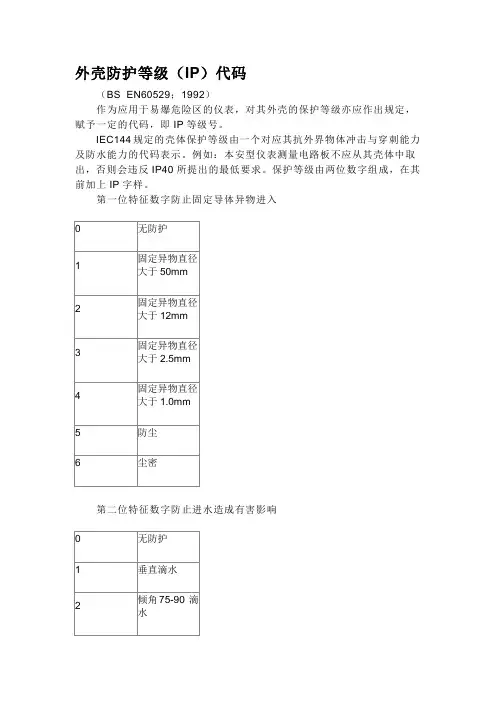

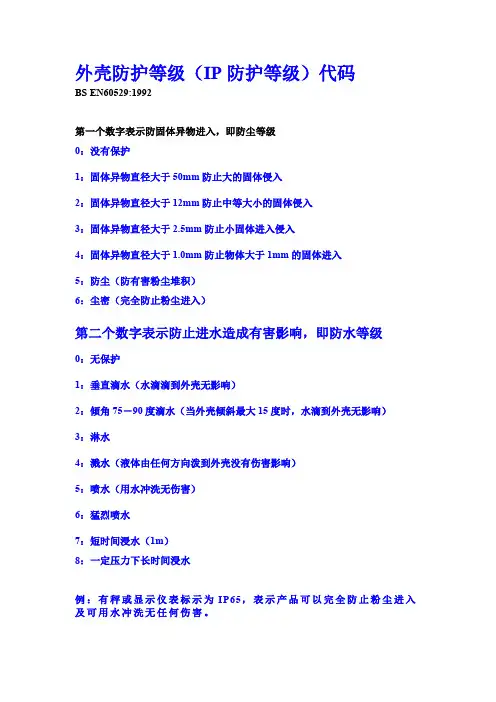

外壳防护等级 （IP代码）
精品文档

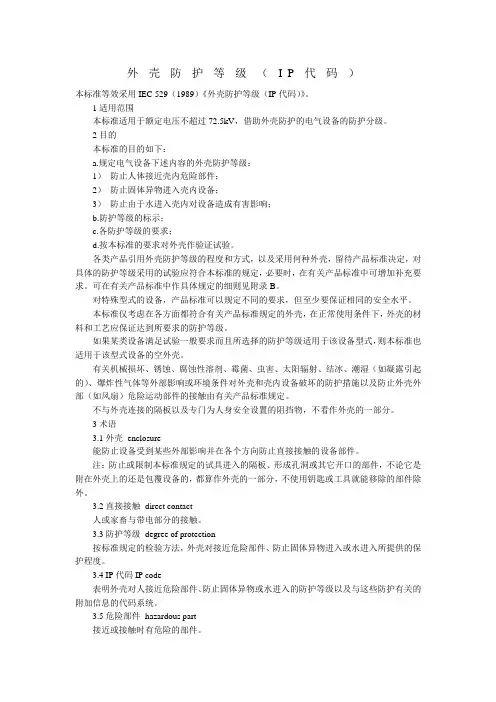

外壳防护等级（IP代码）
标准号： GB 4208-2008/ICE 60529-2001
适用范围： 本标准适用于额定电压不超过77.5kV，借助外壳防护的电气
设备的防护分级。 防护等级：
按标准规定的检验方法，外壳对接近危险部件、防止固体异 物进入或水进入所提供的保护程度。 IP代码：
表明外壳对人接近危险部件、防止固体异物或水进入的防护 等级以及与这些防护有关的附加信息的代码系统。
精品文档
IP代码的配置
IP 2 3 C H
代码字母 （国际防护） 第一位特征数字 （数字0-6或字母X） 第二位特征数字 （数字0-8或字母X） 附加字母 （字母A,B,C,D） 补充字母 （字母H,M,S,W）
附加字母
附加字母表示对人接近危险部件的防护等级。 附加字母仅用于： ——接近危险部件的实际防护高于第一位特征数字代表的防护等级； ——第一位特征数字用“X”代替，仅需表示对接近危险部件的防护等级。
表4 对接近危险部件的防护等级
精品文档
补充字母
有关产品标准中，可由补充字母表示补充的内容。补充字母放在第二位特征数字 或附加字母之后。
GB 16895.13-2012
标准名称：
低压电气装置第7-701部分：特殊装置或场所的要求装有浴盆 或淋浴的场所
标 准 号：
GB 16895.13-2012
适用范围：
本部分的特殊的要求，适用于在装有固定的浴盆或淋浴场所 中的电气装置，以及本部分所述的周围区域的电气装置。
本部分不适用于应急设施，例如：在工业区域或实验室方面
精品文档
Ⅲ类设备
此类设备经电压限制在特低电压作为防护措施，而它不具有 故障防护措施。 说明： （1）此类设备采用特低电压作为基本防护措施的含义是： a. 设备采用标称电压不超过50V的交流或不超过120V的无波纹直 流供电； b. 设备的内部在正常状态下不会形成超过特低电压的电压； c. 在设备内部出现单一故障情况下，可能出现或产生的稳态接触 电压不应超过特低电压。 （2）Ⅲ类设备只能在安全特低电压（SELV)系统或功能特低电压 （PELV）系统使用。 （3）Ⅲ类设备的标志符号：
所使用的应急的喷淋器。
精品文档
浴室中化分区域的说明
0区的说明 0区是指浴盆或淋浴内部的区域，见图1。 对于没有浴盆的淋浴，则0区的高度为10cm，而且，其表面范围与 1区具有相同的水平范围，见图2。
1区的说明 1区的范围界定： a)水平面的界定，由已固定的淋浴头或出水口的最高点对应的水 平面或地面上方225cm的水平面中较高者与地面的限定的区域。 b)垂直面界定： ——围绕浴盆或淋浴盆的周围垂直面所限定的区域，见图1 ； ——对于没有浴盆的淋浴器，是从距离固定在墙壁或天花板上的 出水口中心点的120cm垂直面所限定的区域，见图2。 1区不包括0区。在浴盆或淋浴器下面的空间认为是1区。
表5 对接近危险部件的防护等级
精品文档
外壳防护等级标识说明
（1）第一位特征数字代表对接近危险部件和异物进入两种防护功能 。二者防护等级相同相同时,取该相同等级; 二者防护等级不同时,取 二者较小者。
（2）附加字母和补充字母根据需要设置，可以没有。
