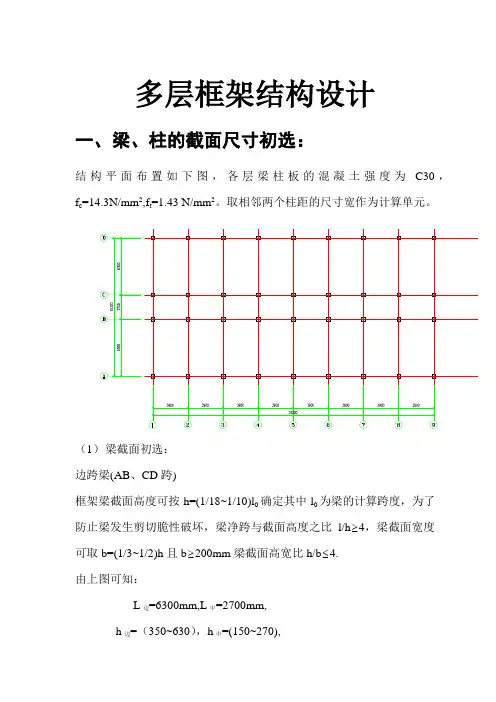

多层框架结构设计一、梁、柱的截面尺寸初选：结构平面布置如下图，各层梁柱板的混凝土强度为C30，f c=14.3N/mm2,f t=1.43 N/mm2。
取相邻两个柱距的尺寸宽作为计算单元。
（1）梁截面初选：边跨梁(AB、CD跨)框架梁截面高度可按h=(1/18~1/10)l0确定其中l0为梁的计算跨度，为了防止梁发生剪切脆性破坏，梁净跨与截面高度之比l/h≥4，梁截面宽度可取b=(1/3~1/2)h且b≥200mm梁截面高宽比h/b≤4.由上图可知：L边=6300mm,L中=2700mm,h边=（350~630），h中=(150~270),6300/h边≧4 2700/h中≧4H边≦1575mm h中≦675mm。
取h边=600mm h中=250mm 取b=250mm由于框架梁的各跨度相差较大，为了利于梁内上部纵筋的贯通和下部筋的锚固，梁各跨截面宽度应该相同取b=250mm.H中/b=250/250=1≦4 h边/b=600/250=2.4≦4(符合要求)（2）柱截面初选柱截面初选要同时满足最小截面，侧移限制和轴压比等诸多影响，对于较低设防裂度地区的多层民用框架结构，一般可通过满足轴压比限值进行截面估计。
框架柱截面边长不宜小于350mm,剪跨比宜大于2，截面高宽比不宜小于400mm。
柱截面宽度一般不小于（1/20~1/15），柱截面高度不宜小于350mm.柱截面高不宜小于400mm。
取b c=h c=400mm(3)梁、柱的计算高度梁的跨度：取轴线间距，边跨梁为6.3m.中间跨梁2.7m，底层柱高为4.8m。
二、框架计算简图及梁柱的线刚度1、确定框架的计算简图取①轴上的一榀框架计算，假定框架嵌固于基础顶面框架梁与柱刚接，由于各层柱的截面尺寸不变故梁跨等于柱截面形心之间的距离。
底层柱高从基础顶面算至二层，楼面基顶标高根据地质条件，室内外高差是0.45m，基础顶面标高为-0.900m。
具体如下图2、框架梁柱线刚度计算。
