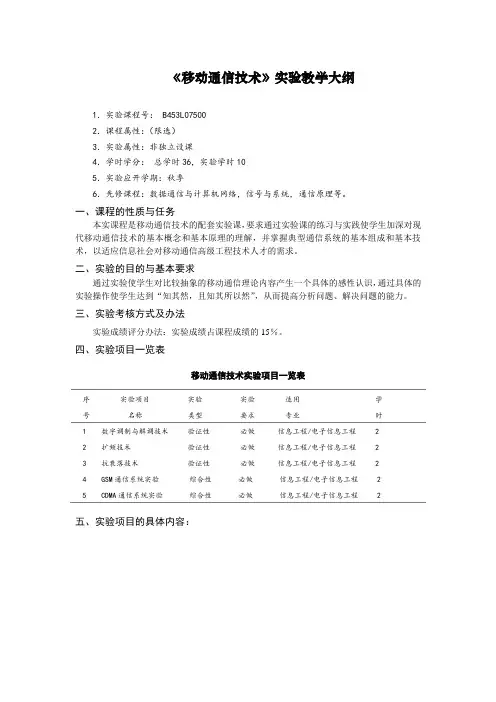

《移动通信技术》实验教学大纲

1．实验课程号： B453L07500

2．课程属性：（限选）

3．实验属性：非独立设课

4．学时学分：总学时36，实验学时10

5．实验应开学期：秋季

6．先修课程：数据通信与计算机网络，信号与系统，通信原理等。

一、课程的性质与任务

本实课程是移动通信技术的配套实验课，要求通过实验课的练习与实践使学生加深对现代移动通信技术的基本概念和基本原理的理解，并掌握典型通信系统的基本组成和基本技术，以适应信息社会对移动通信高级工程技术人才的需求。

二、实验的目的与基本要求

通过实验使学生对比较抽象的移动通信理论内容产生一个具体的感性认识，通过具体的实验操作使学生达到“知其然，且知其所以然”，从而提高分析问题、解决问题的能力。

三、实验考核方式及办法

实验成绩评分办法：实验成绩占课程成绩的15％。

四、实验项目一览表

移动通信技术实验项目一览表

序实验项目实验实验适用学

号名称类型要求专业时

1 数字调制与解调技术验证性必做信息工程/电子信息工程 2

2 扩频技术验证性必做信息工程/电子信息工程 2

3 抗衰落技术验证性必做信息工程/电子信息工程 2

4 GSM通信系统实验综合性必做信息工程/电子信息工程 2

5 CDMA通信系统实验综合性必做信息工程/电子信息工程 2

五、实验项目的具体内容：

实验一数字调制与解调技术

1．本次实验的目的和要求

通过本实验了解QPSK, OQPSK,MSK,GMSK调制原理及特性、解调原理及载波在相干及非相干时的解调特性。将它们

的原理及特性进行对比，掌握它们的差别。掌握星座图的概念、星座图的产生原理及方法。

2．实验内容

1)观察I、Q两路基带信号的特征及与输入

NRZ码的关系。

2)观察IQ调制解调过程中各信号变化。

3)观察解调载波相干时和非相干时各信号的

区别。

4)观察各调制信号的区别。

5)观察QPSK、OQPSK、MSK、GMSK基带

信号的星座图，并比较各星座图的不同及他

们的意义。

3．需用的仪器

移动通信原理实验箱（主控&信号源模块、软件无线电调制模块10号模块、软件无线电解调模块11号模块），示波器。

4．实验步骤

1)准备：阅读实验教程，了解QPSK,

OQPSK,MSK,GMSK的调制解调原理；2)QPSK调制及解调实验

（1）按实验要求完成所有连线，形成调制解调电路。

（2）QPSK调制。设置主控菜单，选择QPSK 调制及解调；用示波器观测10号模块的TP8(NRZ-I)和TP9(NRZ-Q)测试点，观测基带信号经过串并变换后输出的两路波形，与输入信号

对比；示波器探头接10号模块TH7(I-Out)和TH9(Q-Out)，调节示波器为XY模式，观察QPSK星座图；示波器探头接10号模块TH7(I-Out)和TP3(I)，对比观测I路成形波形的载波调制前后的波形；示波器探头接10号模块TH9(Q-Out)和TP4(Q)，对比观测Q路成形波形的载波调制前后的波形；示波器探头接10模块的TP1，观测I路和Q路加载频后的叠加信号，即QPSK调制信号。

（3）QPSK相干解调实验。用示波器观测10号模块的TH3(DIN1)，11号模块的TH4(Dout)，适当调节11号模块压控偏置电位器W1来改变载波相位，对比观测原始基带信号和解调输出信号的波形；用示波器观测10号模块的TH1(BSIN)，11号模块的TH5(BS-out)，对比观测原始时钟信号和解调恢复时钟信号的波形；用示波器对比观测原始I路信号与解调后I路信号的波形，以及原始Q路信号与解调后Q路信号的波形。

3)OQPSK调制及解调实验。选择OQPSK

调制模式，实验步骤同2）

4)MSK调制及相干解调实验。

（1）按实验要求完成所有连线，形成调制解调电路。

（2）MSK调制。设置主控菜单，选择MSK 调制及解调。示波器探头接10号模块TP8(NRZ-I)和TP9(NRZ-Q)，观测基带信号经过串并变换后输出的两路波形；示波器对比观测I 路信号成形前后的波形和Q路信号成形前后的波形；示波器探头接10号模块TH7(I-Out)和TH9(Q-Out)，调节示波器为XY模式，观察MSK星座图；示波器对比观测I路成形波形的载波调制前后的波形和Q路成形波形的载波调制前后的波形；示波器探头CH1接10模块的TP1，观测I路和Q路加载频后的叠加信号，即MSK调制信号。

（3）MSK相干解调实验。示波器探头接10号模块TH3(DIN1)和11号模块TH4(Dout)，适当调节11号模块压控偏置电位器W1，同时按复位开关键S3，对比观测原始基带信号和解调输出信号的波形；示波器探头接10号模块TH1(BSIN)和11号模块TH5(BS-out)，对比观测原始时钟信号和解调恢复时钟信号的波形。示波器对比观测原始I路成形信号与解调后I路成形

信号的波形、原始Q路成形信号与解调后Q路成形信号的波形；示波器探头CH1接10号模块和11号模块TH10(DA输出1)，对比观测原始基带信号与解调后但未经码元再生判决的信号。

5)GMSK调制及相干解调实验。选择GMSK

调制模式，实验步骤同4）

5．教学方式

教师先讲解，并提供部分实验步骤；学生自己动手实验，教师进行辅导。

6．考核要求

调试成功并提交实验报告。

7．实验报告要求

1)写出实验步骤；

2)写出观察到的实验结果；

3)分析实验结果，并得出实验结论。

4)格式符合《实验报告格式》书，书写规范。

实验二扩频技术

1．本次实验的目的和要求

掌握m序列、Gold序列、Walsh序列的特性、产生方法及应用；了解直接序列扩频、解扩原理和方法。了解扩频前后信号在时域及频域上的变化。了解解扩前后信号在时域及频域上的变化。

2．实验内容

1)观察m序列，识别其特征，自相关特性。

2)观察Gold序列，识别其特征，自相关特性及

互相关特性。

3)观察Walsh序列，识别其特征，自相关特性及

互相关特性。

4)观察扩频前后信息码的时域变化，频域变化。
