铍青铜热处理简介
铍青铜的热处理

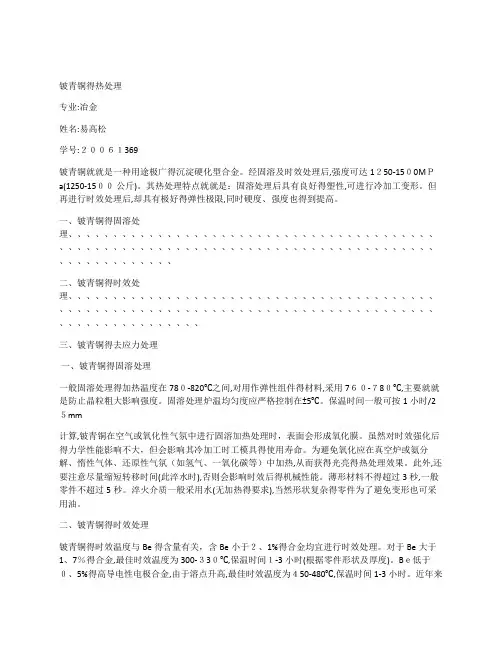

铍青铜得热处理专业:冶金姓名:易高松学号:２００６１369铍青铜就就是一种用途极广得沉淀硬化型合金。
经固溶及时效处理后,强度可达1２50-15０0MＰa(1250-15００公斤)。
其热处理特点就就是：固溶处理后具有良好得塑性,可进行冷加工变形。
但再进行时效处理后,却具有极好得弹性极限,同时硬度、强度也得到提高。
一、铍青铜得固溶处理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、二、铍青铜得时效处理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、三、铍青铜得去应力处理一、铍青铜得固溶处理一般固溶处理得加热温度在78０-820℃之间,对用作弹性组件得材料,采用7６０-７8０℃,主要就就是防止晶粒粗大影响强度。
固溶处理炉温均匀度应严格控制在±5℃。
保温时间一般可按1小时/2５mm计算,铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。
虽然对时效强化后得力学性能影响不大，但会影响其冷加工时工模具得使用寿命。
为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛（如氢气、一氧化碳等）中加热,从而获得光亮得热处理效果。
此外,还要注意尽量缩短转移时间(此淬水时),否则会影响时效后得机械性能。
薄形材料不得超过3秒,一般零件不超过5秒。
淬火介质一般采用水(无加热得要求),当然形状复杂得零件为了避免变形也可采用油。
二、铍青铜得时效处理铍青铜得时效温度与Be得含量有关，含Be小于２、1%得合金均宜进行时效处理。
对于Be大于1、7％得合金,最佳时效温度为300-３3０℃,保温时间１-3小时(根据零件形状及厚度)。
铍青铜的热处理及热处理的应力和影响
铍青铜的热处理铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250-1500MPa(1250-1500公斤)。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
（1）铍青铜的固溶处理一般固溶处理的加热温度在780-820℃之间，对用作弹性元件的材料，采用760-780℃，主要是防止晶粒粗大影响强度。
固溶处理炉温均匀度应严格控制在±5℃。
保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。
虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。
为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛（如氢气、一氧化碳等）中加热，从而获得光亮的热处理效果。
此外，还要注意尽量缩短转移时间（此淬水时），否则会影响时效后的机械性能。
薄形材料不得超过3秒,一般零件不超过5秒。
淬火介质一般采用水（无加热的要求），当然形状复杂的零件为了避免变形也可采用油。
（2）铍青铜的时效处理铍青铜的时效温度与Be的含量有关，含Be小于2.1%的合金均宜进行时效处理。
对于Be大于 1.7%的合金，最佳时效温度为300-330℃，保温时间1-3小时（根据零件形状及厚度）。
Be低于0.5%的高导电性电极合金，由于溶点升高，最佳时效温度为450-480℃，保温时间1-3小时。
近年来还发展出了双级和多级时效，即先在高温短时时效，而后在低温下长时间保温时效，这样做的优点是性能提高但变形量减小。
为了提高铍青铜时效后的尺寸精度，可采用夹具夹持进行时效，有时还可采用两段分开时效处理。
（3）铍青铜的去应力处理铍青铜去应力退火温度为150-200℃，保温时间1-1.5小时，可用于消除因金属切削加工、校直处理、冷成形等产生的残余应力，稳定零件在长期使用时的形状及尺寸精度。
热处理应力及其影响热处理残余力是指工件经热处理后最终残存下来的应力,对工件的形状,&127;尺寸和性能都有极为重要的影响。
铍青铜的热处理

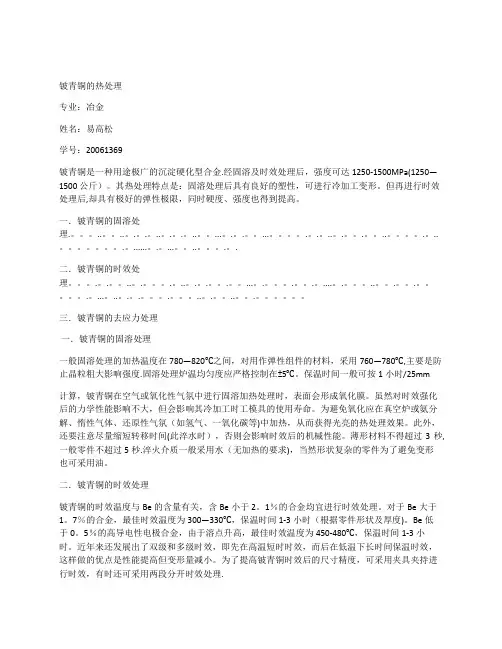

铍青铜的热处理专业：冶金姓名：易高松学号：20061369铍青铜是一种用途极广的沉淀硬化型合金.经固溶及时效处理后，强度可达1250-1500MPa(1250—1500 公斤）。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后,却具有极好的弹性极限，同时硬度、强度也得到提高。
一．铍青铜的固溶处理.。
..。
..。
.。
.。
..。
.。
.。
..。
...。
.。
.。
...。
.。
.。
..。
.。
.。
..。
.。
..。
.。
......。
.。
...。
..。
.。
.二．铍青铜的时效处理。
.。
.。
..。
.。
.。
..。
.。
.。
.。
...。
.。
.。
.。
....。
.。
..。
.。
.。
.。
...。
..。
.。
.。
.。
..。
.。
..。
.。
三．铍青铜的去应力处理一．铍青铜的固溶处理一般固溶处理的加热温度在780—820℃之间，对用作弹性组件的材料，采用760—780℃,主要是防止晶粒粗大影响强度.固溶处理炉温均匀度应严格控制在±5℃。
保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。
虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。
为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛（如氢气、一氧化碳等)中加热，从而获得光亮的热处理效果。
此外，还要注意尽量缩短转移时间(此淬水时），否则会影响时效后的机械性能。
薄形材料不得超过3秒,一般零件不超过5秒.淬火介质一般采用水（无加热的要求)，当然形状复杂的零件为了避免变形也可采用油。
二．铍青铜的时效处理铍青铜的时效温度与Be的含量有关，含Be小于2。
1％的合金均宜进行时效处理。
对于Be大于1。
7％的合金，最佳时效温度为300—330℃，保温时间1-3小时（根据零件形状及厚度)。
Be低于0。
5％的高导电性电极合金，由于溶点升高，最佳时效温度为450-480℃，保温时间1-3小时。
近年来还发展出了双级和多级时效，即先在高温短时时效，而后在低温下长时间保温时效，这样做的优点是性能提高但变形量减小。
铍铜合金热处理
铍铜合金热处理1. 简介铍铜合金是一种具有优异性能的特殊合金，由铜和少量的铍组成。
它具有良好的导电性、导热性、耐腐蚀性和可塑性，因此被广泛应用于航空航天、电子器件、化工等领域。
为了进一步提高铍铜合金的性能，热处理是一种重要的工艺。
热处理是通过控制合金的加热、保温和冷却过程，以改变合金的组织结构和性能的工艺。
对于铍铜合金来说，热处理可以改善其力学性能、耐蚀性和导电性。
2. 热处理工艺铍铜合金的热处理主要包括固溶处理和时效处理两个步骤。
2.1 固溶处理固溶处理是将铍铜合金加热到一定温度，使其中的固溶相溶解，然后快速冷却。
这个过程主要是为了消除合金中的固溶相，使合金达到均匀的组织结构。
固溶处理的温度和时间是关键参数，需要根据具体的合金成分和要求来确定。
一般来说，固溶处理温度在800-900摄氏度之间，保温时间为1-4小时。
过高的温度和过长的保温时间可能会导致合金的过度溶解，从而影响合金的性能。
2.2 时效处理时效处理是在固溶处理后，将铍铜合金加热到一定温度保持一段时间，然后快速冷却。
这个过程主要是为了使合金中形成细小的析出相，从而提高合金的强度和硬度。
时效处理的温度、时间和冷却方式也是关键参数。
温度一般在400-600摄氏度之间，时间为1-8小时。
不同的温度和时间可以得到不同的析出相，进而影响合金的性能。
3. 热处理效果铍铜合金经过热处理后，可以获得以下几个方面的改善：3.1 机械性能热处理可以显著提高铍铜合金的强度和硬度，同时保持良好的塑性。
通过控制热处理参数，可以调整合金的力学性能，以满足不同工程应用的需求。
3.2 耐腐蚀性经过热处理的铍铜合金具有更好的耐腐蚀性能。
热处理可以改变合金的组织结构，减少晶界和内部缺陷，从而提高合金的耐腐蚀性。
3.3 导电性铍铜合金是一种优良的导电材料，经过热处理可以进一步提高其导电性能。
热处理可以改变合金的晶界和晶内结构，减少电阻和散射，提高导电性。
4. 热处理设备铍铜合金的热处理通常需要使用专门的设备，包括加热炉、保温炉和冷却装置。
08节 铍青铜及其热处理简介
第八节铍青铜及其热处理简介一、铍青铜的定义:以铍为主要添加元素的青铜,英文名: beryllium bronze。
铍青铜的铍含量为0．2％～2％，再加入少量的(0.2％～2.0％)钴或镍第三组元。
铍铜合金的优点：该合金可热处理强化；是理想的高导、高强弹性材料；铍青铜具有良好的力学性能、弹性、导电、导热性能；无磁、抗火花、耐磨损、耐腐蚀、耐寒、抗疲劳和抗应力松弛；并且易于铸造和压力加工成形。
铍青铜的性能取决于热处理包括固溶和时效处理。
铍青铜铸件的典型用途：是用作塑料或玻璃的铸模、电阻焊电极、石油开采用防爆工具、海底电缆防护罩等。
铍青铜加工材的典型用途是用作电子器件中的载流簧片、接插件、触点、紧固弹簧、板簧和螺旋簧、膜盒、波纹管及引线框架等。
二、铍青铜的分类:依合金成分而分，铍含量为0.2％～0.6％的是高导(电、热)铍青铜；铍含量为1.6％～2.0％的是高强铍青铜。
依制造成形工艺，又可分为铸造铍青铜和变形铍青铜。
国际上通用的铍青铜合金牌号以C为首。
变形铍青铜有C17000、C17200(高强铍青铜)和C17500(高导铍青铜)两大类。
与之相对应的铸造铍青铜则有C82000、C82200(高导铸造铍铜)和C82400，C82500，C82600，C82800(高强耐磨铸造铍铜)。
世界上最大的铍铜合金生产厂家为美国的BrushWellman公司，其企业标准与国际标准对应，具有一定的权威性。
中国生产铍青铜的历史几乎与前苏联、美国等国同步，但列入国家标准的牌号只有高强度铍青铜QBe1.9、QBe2.0、QBe1.7。
三、铍青铜的性能:铍青铜具有良好的综合性能。
其力学性能，即强度、硬度、耐磨性和耐疲劳性居铜合金之首。
其导电、导热、无磁、抗火花等性能其他铜材无法与之相比。
在固溶软态下铍青铜的强度与导电性均处于最低值，加工硬化以后，强度有所提高，但电导率仍是最低值。
经时效热处理后，其强度及电导率明显上升。
各种牌号的变形铍青铜与铸造铍青铜的基本物理性能和力学性能参见表1～6。
铍青铜热处理
铍青铜的热处理专业：冶金 姓名：易高松 学号：20061369 铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250-1500MPa(1250-1500公斤)。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
一．铍青铜的固溶处理................................................................................................... １二．铍青铜的时效处理................................................................................................... １三．铍青铜的去应力处理 ............................................................................................... １一．铍青铜的固溶处理一般固溶处理的加热温度在780-820℃之间，对用作弹性组件的材料，采用760-780℃，主要是防止晶粒粗大影响强度。
固溶处理炉温均匀度应严格控制在±5℃。
保温时间一般可按1小时/25mm 计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。
虽然对时效(如氢薄形材料不得超过3秒,一般零件不超过5秒。
淬火介质一般采用水(无加热的要求)，当然形状复杂的零件为了避免变形也可采用油。
二．铍青铜的时效处理铍青铜的时效温度与Be 的含量有关，含Be 小于2.1%的合金均宜进行时效处理。
对于Be 大于1.7%的合金，最佳时效温度为300-330℃，保温时间1-3小时(根据零件形状及厚度)。
Be 低于0.5%的高导电性电极合金，由于溶点升高，最佳时效温度为450-480℃，保温时间1-3小时。
铍青铜的热处理.
铍青铜的热处理铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250-1500MPa(1250-1500公斤)。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
（1）铍青铜的固溶处理一般固溶处理的加热温度在780-820℃之间，对用作弹性组件的材料，采用760-780℃，主要是防止晶粒粗大影响强度。
固溶处理炉温均匀度应严格控制在±5℃。
保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。
虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。
为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛（如氢气、一氧化碳等）中加热，从而获得光亮的热处理效果。
此外，还要注意尽量缩短转移时间（此淬水时），否则会影响时效后的机械性能。
薄形材料不得超过3秒,一般零件不超过5秒。
淬火介质一般采用水（无加热的要求），当然形状复杂的零件为了避免变形也可采用油。
（2）铍青铜的时效处理铍青铜的时效温度与Be的含量有关，含Be小于2.1%的合金均宜进行时效处理。
对于Be大于1.7%的合金，最佳时效温度为300-330℃，保温时间1-3小时（根据零件形状及厚度）。
Be低于0.5%的高导电性电极合金，由于溶点升高，最佳时效温度为450-480℃，保温时间1-3小时。
近年来还发展出了双级和多级时效，即先在高温短时时效，而后在低温下长时间保温时效，这样做的优点是性能提高但变形量减小。
为了提高铍青铜时效后的尺寸精度，可采用夹具夹持进行时效，有时还可采用两段分开时效处理。
（3）铍青铜的去应力处理铍青铜去应力退火温度为150-200℃，保温时间1-1.5小时，可用于消除因金属切削加工、校直处理、冷成形等产生的残余应力，稳定零件在长期使用时的形状及尺寸精度。
铍青铜的热处理.
铍青铜的热处理铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250-1500MPa(1250-1500公斤)。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
（1）铍青铜的固溶处理一般固溶处理的加热温度在780-820℃之间，对用作弹性组件的材料，采用760-780℃，主要是防止晶粒粗大影响强度。
固溶处理炉温均匀度应严格控制在±5℃。
保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。
虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。
为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛（如氢气、一氧化碳等）中加热，从而获得光亮的热处理效果。
此外，还要注意尽量缩短转移时间（此淬水时），否则会影响时效后的机械性能。
薄形材料不得超过3秒,一般零件不超过5秒。
淬火介质一般采用水（无加热的要求），当然形状复杂的零件为了避免变形也可采用油。
（2）铍青铜的时效处理铍青铜的时效温度与Be的含量有关，含Be小于2.1%的合金均宜进行时效处理。
对于Be大于1.7%的合金，最佳时效温度为300-330℃，保温时间1-3小时（根据零件形状及厚度）。
Be低于0.5%的高导电性电极合金，由于溶点升高，最佳时效温度为450-480℃，保温时间1-3小时。
近年来还发展出了双级和多级时效，即先在高温短时时效，而后在低温下长时间保温时效，这样做的优点是性能提高但变形量减小。
为了提高铍青铜时效后的尺寸精度，可采用夹具夹持进行时效，有时还可采用两段分开时效处理。
（3）铍青铜的去应力处理铍青铜去应力退火温度为150-200℃，保温时间1-1.5小时，可用于消除因金属切削加工、校直处理、冷成形等产生的残余应力，稳定零件在长期使用时的形状及尺寸精度。
铍青铜的热处理工艺
铍青铜的热处理工艺
铍青铜是一种含有5-8%铍的铜合金，具有优异的强度、耐腐蚀性、抗磨损性和抗疲劳性能，在航空、航天、核工业等高科技领域得到广泛应用。
为了进一步提高铍青铜的性能，必须通过适当的热处理工艺来改善其组织和性能。
铍青铜的热处理工艺主要包括退火、时效和淬火等方法。
其中，退火是最基本的热处理方法，主要是通过加热和冷却来改善铍青铜的晶粒结构和性能。
时效则是在退火基础上进一步提高铍青铜的硬度和强度，通常需要将样品加热到250-400℃，然后在一定时间内进行冷却。
淬火是指将样品加热到高温(800-900℃)后，迅速冷却至室温，以形成均匀细小的晶粒和高强硬度的铍青铜。
另外，对于铍青铜的热处理工艺还需要控制加热和冷却的速度、保温时间等细节，以确保热处理效果的稳定和可靠。
此外，还需要注意热处理工艺对铍青铜的化学成分和物理性能的影响，以避免出现不良的后果。
总之，热处理是提高铍青铜性能的重要手段，需要根据具体情况选择合适的工艺方法和参数，以满足实际应用需求。
- 1 -。
铍青铜的热处理
铍青铜的热处理铍青铜的热处理铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250-1500MPa(1250-1500公斤)。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
1 铍青铜的固溶处理一般固溶处理的加热温度在780-820℃之间，对用作弹性组件的材料，采用760-780℃，主要是防止晶粒粗大影响强度。
固溶处理炉温均匀度应严格控制在±5℃。
保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。
虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。
为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛（如氢气、一氧化碳等）中加热，从而获得光亮的热处理效果。
此外，还要注意尽量缩短转移时间（此淬水时），否则会影响时效后的机械性能。
薄形材料不得超过3秒,一般零件不超过5秒。
淬火介质一般采用水（无加热的要求），当然形状复杂的零件为了避免变形也可采用油。
2 铍青铜的时效处理铍青铜的时效温度与Be的含量有关，含Be小于2.1%的合金均宜进行时效处理。
对于Be大于1.7%的合金，最佳时效温度为300-330℃，保温时间1-3小时（根据零件形状及厚度）。
Be低于0.5%的高导电性电极合金，由于溶点升高，最佳时效温度为450-480℃，保温时间1-3小时。
近年来还发展出了双级和多级时效，即先在高温短时时效，而后在低温下长时间保温时效，这样做的优点是性能提高但变形量减小。
为了提高铍青铜时效后的尺寸精度，可采用夹具夹持进行时效，有时还可采用两段分开时效处理。
3 铍青铜的去应力处理铍青铜去应力退火温度为150-200℃，保温时间1-1.5小时，可用于消除因金属切削加工、校直处理、冷成形等产生的残余应力，稳定零件在长期使用时的形状及尺寸精度。
铍青铜是一种在热处理过程中能发生相变的导电弹性材料。
铍青铜热处理简介
铍青铜热处理简介
铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250-1500MPa。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
（1）铍青铜的固溶处理
固溶热处理工艺见表1。
表1 固溶热处理工艺规范
保温时间一般可按下式进行计算：
t=A×B＋D
其中，t－为保温时间，min；
A－保温时间系数，min/mm；
B－有效厚度，mm；
D－保温时间常数，min；
一般弹性零件：A＝（1～2）min/mm，D＝8min；
特殊弹性零件：A＝（1.5～2）min/mm，D＝10min；
（2）铍青铜的时效处理
铍青铜时效规范见表2。
（3）铍青铜的去应力处理
铍青铜去应力退火温度为150~200℃，保温时间1-1.5小时，可用于消除因金属切削加工、校直处理、冷成形等产生的残余应力，稳定零件在长期使用时的形状及尺寸精度。
时效炉有保护性气氛较好，5%氢的氮保护可促进传热和减少时效后氧化皮的清洗；时效后材料密度会增加，尺寸减少约0.2%的线收缩；时效可以使用夹具防止热处理变形扭曲，盐浴炉可对短时高温时效减少扭曲并缩短周期；时效后某些变形产生的残余应力可以采用150～200℃×2hr加以处理，不会造成硬度损失。
铍青铜时效时，装炉是先装炉，然后送电加热随炉升温，当温度到达设定温度时开始计时，当达到保温时间时断电出炉，将零件置于炉外空冷，最好置于平整的料架台上，而不是随意放置地面。
铍青铜的热处理及热处理的应力和影响
铍青铜的热处理铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250-1500MPa(1250-1500公斤)。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
（1）铍青铜的固溶处理一般固溶处理的加热温度在780-820℃之间，对用作弹性元件的材料，采用760-780℃，主要是防止晶粒粗大影响强度。
固溶处理炉温均匀度应严格控制在±5℃。
保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。
虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。
为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛（如氢气、一氧化碳等）中加热，从而获得光亮的热处理效果。
此外，还要注意尽量缩短转移时间（此淬水时），否则会影响时效后的机械性能。
薄形材料不得超过3秒,一般零件不超过5秒。
淬火介质一般采用水（无加热的要求），当然形状复杂的零件为了避免变形也可采用油。
（2）铍青铜的时效处理铍青铜的时效温度与Be的含量有关，含Be小于2.1%的合金均宜进行时效处理。
对于Be大于 1.7%的合金，最佳时效温度为300-330℃，保温时间1-3小时（根据零件形状及厚度）。
Be低于0.5%的高导电性电极合金，由于溶点升高，最佳时效温度为450-480℃，保温时间1-3小时。
近年来还发展出了双级和多级时效，即先在高温短时时效，而后在低温下长时间保温时效，这样做的优点是性能提高但变形量减小。
为了提高铍青铜时效后的尺寸精度，可采用夹具夹持进行时效，有时还可采用两段分开时效处理。
（3）铍青铜的去应力处理铍青铜去应力退火温度为150-200℃，保温时间1-1.5小时，可用于消除因金属切削加工、校直处理、冷成形等产生的残余应力，稳定零件在长期使用时的形状及尺寸精度。
热处理应力及其影响热处理残余力是指工件经热处理后最终残存下来的应力,对工件的形状,&127;尺寸和性能都有极为重要的影响。
铍青铜的热处理.
铍青铜的热处理铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250-1500MPa(1250-1500公斤)。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
（1）铍青铜的固溶处理一般固溶处理的加热温度在780-820℃之间，对用作弹性组件的材料，采用760-780℃，主要是防止晶粒粗大影响强度。
固溶处理炉温均匀度应严格控制在±5℃。
保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。
虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。
为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛（如氢气、一氧化碳等）中加热，从而获得光亮的热处理效果。
此外，还要注意尽量缩短转移时间（此淬水时），否则会影响时效后的机械性能。
薄形材料不得超过3秒,一般零件不超过5秒。
淬火介质一般采用水（无加热的要求），当然形状复杂的零件为了避免变形也可采用油。
（2）铍青铜的时效处理铍青铜的时效温度与Be的含量有关，含Be小于2.1%的合金均宜进行时效处理。
对于Be大于1.7%的合金，最佳时效温度为300-330℃，保温时间1-3小时（根据零件形状及厚度）。
Be低于0.5%的高导电性电极合金，由于溶点升高，最佳时效温度为450-480℃，保温时间1-3小时。
近年来还发展出了双级和多级时效，即先在高温短时时效，而后在低温下长时间保温时效，这样做的优点是性能提高但变形量减小。
为了提高铍青铜时效后的尺寸精度，可采用夹具夹持进行时效，有时还可采用两段分开时效处理。
（3）铍青铜的去应力处理铍青铜去应力退火温度为150-200℃，保温时间1-1.5小时，可用于消除因金属切削加工、校直处理、冷成形等产生的残余应力，稳定零件在长期使用时的形状及尺寸精度。
铍青铜热处理简介
铍青铜热处理简介
铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250-1500MPa。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
（1）铍青铜的固溶处理
固溶热处理工艺见表1。
表1 固溶热处理工艺规范
保温时间一般可按下式进行计算：
t=A×B＋D
其中，t－为保温时间，min；
A－保温时间系数，min/mm；
B－有效厚度，mm；
D－保温时间常数，min；
一般弹性零件：A＝（1～2）min/mm，D＝8min；
特殊弹性零件：A＝（1.5～2）min/mm，D＝10min；
（2）铍青铜的时效处理
铍青铜时效规范见表2。
（3）铍青铜的去应力处理
铍青铜去应力退火温度为150~200℃，保温时间1-1.5小时，可用于消除因金属切削加工、校直处理、冷成形等产生的残余应力，稳定零件在长期使用时的形状及尺寸精度。
时效炉有保护性气氛较好，5%氢的氮保护可促进传热和减少时效后氧化皮的清洗；时效后材料密度会增加，尺寸减少约0.2%的线收缩；时效可以使用夹具防止热处理变形扭曲，盐浴炉可对短时高温时效减少扭曲并缩短周期；时效后某些变形产生的残余应力可以采用150～200℃×2hr加以处理，不会造成硬度损失。
铍青铜时效时，装炉是先装炉，然后送电加热随炉升温，当温度到达设定温度时开始计时，当达到保温时间时断电出炉，将零件置于炉外空冷，最好置于平整的料架台上，而不是随意放置地面。
铍青铜的热处理
铍青铜的热处理专业：冶金姓名：易高松学号：20061369铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250-1500MPa(1250-1500 公斤)。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
一．铍青铜的固溶处理................................................................................................二．铍青铜的时效处理...................................................................................................三．铍青铜的去应力处理一．铍青铜的固溶处理一般固溶处理的加热温度在780-820℃之间，对用作弹性组件的材料，采用760-780℃，主要是防止晶粒粗大影响强度。
固溶处理炉温均匀度应严格控制在±5℃。
保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。
虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。
为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛(如氢气、一氧化碳等)中加热，从而获得光亮的热处理效果。
此外，还要注意尽量缩短转移时间(此淬水时)，否则会影响时效后的机械性能。
薄形材料不得超过3秒,一般零件不超过5秒。
淬火介质一般采用水(无加热的要求)，当然形状复杂的零件为了避免变形也可采用油。
二．铍青铜的时效处理铍青铜的时效温度与Be的含量有关，含Be小于2.1%的合金均宜进行时效处理。
对于Be大于1.7%的合金，最佳时效温度为300-330℃，保温时间1-3小时(根据零件形状及厚度)。
Be低于0.5%的高导电性电极合金，由于溶点升高，最佳时效温度为450-480℃，保温时间1-3小时。
铍青铜的热处理
铍青铜的热处理 The final edition was revised on December 14th, 2020.铍青铜的热处理专业：冶金姓名：易高松学号：铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250-1500MPa(1250-1500 公斤)。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
一．铍青铜的固溶处理................................................................................................二．铍青铜的时效处理...................................................................................................三．铍青铜的去应力处理一．铍青铜的固溶处理一般固溶处理的加热温度在780-820℃之间，对用作弹性组件的材料，采用760-780℃，主要是防止晶粒粗大影响强度。
固溶处理炉温均匀度应严格控制在±5℃。
保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。
虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。
为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛(如氢气、一氧化碳等)中加热，从而获得光亮的热处理效果。
此外，还要注意尽量缩短转移时间(此淬水时)，否则会影响时效后的机械性能。
薄形材料不得超过3秒,一般零件不超过5秒。
淬火介质一般采用水(无加热的要求)，当然形状复杂的零件为了避免变形也可采用油。
二．铍青铜的时效处理铍青铜的时效温度与Be的含量有关，含Be小于%的合金均宜进行时效处理。
对于Be大于%的合金，最佳时效温度为300-330℃，保温时间1-3小时(根据零件形状及厚度)。
铍青铜热处理简介
铍青铜热处理简介
铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250-1500MPa。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
（1）铍青铜的固溶处理
固溶热处理工艺见表1。
表1 固溶热处理工艺规范
保温时间一般可按下式进行计算：
t=A×B＋D
其中，t－为保温时间，min；
A－保温时间系数，min/mm；
B－有效厚度，mm；
D－保温时间常数，min；
一般弹性零件：A＝（1～2）min/mm，D＝8min；
特殊弹性零件：A＝（1.5～2）min/mm，D＝10min；
（2）铍青铜的时效处理
铍青铜时效规范见表2。
（3）铍青铜的去应力处理
铍青铜去应力退火温度为150~200℃，保温时间1-1.5小时，可用于消除因金属切削加工、校直处理、冷成形等产生的残余应力，稳定零件在长期使用时的形状及尺寸精度。
时效炉有保护性气氛较好，5%氢的氮保护可促进传热和减少时效后氧化皮的清洗；时效后材料密度会增加，尺寸减少约0.2%的线收缩；时效可以使用夹具防止热处理变形扭曲，盐浴炉可对短时高温时效减少扭曲并缩短周期；时效后某些变形产生的残余应力可以采用150～200℃×2hr加以处理，不会造成硬度损失。
铍青铜时效时，装炉是先装炉，然后送电加热随炉升温，当温度到达设定温度时开始计时，当达到保温时间时断电出炉，将零件置于炉外空冷，最好置于平整的料架台上，而不是随意放置地面。
铍青铜的热处理
铍青铜的热处理专业：冶金姓名：易高松学号：20061369铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250-1500MPa(1250-1500 公斤)。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
一．铍青铜的固溶处理................................................................................................二．铍青铜的时效处理...................................................................................................三．铍青铜的去应力处理一．铍青铜的固溶处理一般固溶处理的加热温度在780-820℃之间，对用作弹性组件的材料，采用760-780℃，主要是防止晶粒粗大影响强度。
固溶处理炉温均匀度应严格控制在±5℃。
保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。
虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。
为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛(如氢气、一氧化碳等)中加热，从而获得光亮的热处理效果。
此外，还要注意尽量缩短转移时间(此淬水时)，否则会影响时效后的机械性能。
薄形材料不得超过3秒,一般零件不超过5秒。
淬火介质一般采用水(无加热的要求)，当然形状复杂的零件为了避免变形也可采用油。
二．铍青铜的时效处理铍青铜的时效温度与Be的含量有关，含Be小于2.1%的合金均宜进行时效处理。
对于Be大于1.7%的合金，最佳时效温度为300-330℃，保温时间1-3小时(根据零件形状及厚度)。
Be低于0.5%的高导电性电极合金，由于溶点升高，最佳时效温度为450-480℃，保温时间1-3小时。
铍青铜的热处理
铍青铜的热处理专业：冶金姓名：易高松学号:20061369铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250—1500MPa(1250-1500 公斤)。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
一．铍青铜的固溶处理。
.。
..。
..。
.。
...。
...。
.。
..。
.。
...。
.。
.。
.。
.。
.。
. ..。
..。
..。
...。
.。
.。
.。
.。
.。
..二．铍青铜的时效处理.。
.。
.。
.。
..。
.。
.....。
....。
...。
....。
.。
.。
.。
.。
..。
....。
.。
.。
..。
....。
.。
....。
...。
.。
三．铍青铜的去应力处理一．铍青铜的固溶处理一般固溶处理的加热温度在780-820℃之间,对用作弹性组件的材料,采用760-780℃，主要是防止晶粒粗大影响强度。
固溶处理炉温均匀度应严格控制在±5℃.保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。
虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。
为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛（如氢气、一氧化碳等)中加热，从而获得光亮的热处理效果。
此外,还要注意尽量缩短转移时间（此淬水时)，否则会影响时效后的机械性能。
薄形材料不得超过3秒,一般零件不超过5秒。
淬火介质一般采用水（无加热的要求），当然形状复杂的零件为了避免变形也可采用油。
二．铍青铜的时效处理铍青铜的时效温度与Be的含量有关,含Be小于2。
1％的合金均宜进行时效处理。
对于Be大于1。
7%的合金,最佳时效温度为300-330℃，保温时间1—3小时(根据零件形状及厚度）。
Be低于0。
5%的高导电性电极合金,由于溶点升高,最佳时效温度为450-480℃，保温时间1—3小时。
近年来还发展出了双级和多级时效，即先在高温短时时效，而后在低温下长时间保温时效，这样做的优点是性能提高但变形量减小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铍青铜热处理简介
铍青铜是一种用途极广的沉淀硬化型合金。
经固溶及时效处理后，强度可达1250-1500MPa。
其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。
但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
（1）铍青铜的固溶处理
固溶热处理工艺见表1。
表1 固溶热处理工艺规范
保温时间一般可按下式进行计算：
t=A×B＋D
其中，t－为保温时间，min；
A－保温时间系数，min/mm；
B－有效厚度，mm；
D－保温时间常数，min；
一般弹性零件：A＝（1～2）min/mm，D＝8min；
特殊弹性零件：A＝（1.5～2）min/mm，D＝10min；
（2）铍青铜的时效处理
铍青铜时效规范见表2。
（3）铍青铜的去应力处理
铍青铜去应力退火温度为150~200℃，保温时间1-1.5小时，可用于消除因金属切削加工、校直处理、冷成形等产生的残余应力，稳定零件在长期使用时的形状及尺寸精度。
时效炉有保护性气氛较好，5%氢的氮保护可促进传热和减少时效后氧化皮的清洗；时效后材料密度会增加，尺寸减少约0.2%的线收缩；时效可以使用夹具防止热处理变形扭曲，盐浴炉可对短时高温时效减少扭曲并缩短周期；时效后某些变形产生的残余应力可以采用150～200℃×2hr加以处理，不会造成硬度损失。
铍青铜时效时，装炉是先装炉，然后送电加热随炉升温，当温度到达设定温度时开始计时，当达到保温时间时断电出炉，将零件置于炉外空冷，最好置于平整的料架台上，而不是随意放置地面。
