基于51单片机的数字频率计一、实验内容1.1数字频率计概述数字频率计是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器。
它是一种用十进制数字显示被测信号频率的数字测量仪器。
它的基本功能是测量正弦信号，方波信号及其他各种单位时间内变化的物理量。
在进行模拟、数字电路的设计、安装、调试过程中，由于其使用十进制数显示，测量迅速，精确度高，显示直观，经常要用到频率计。
本数字频率计将采用定时、计数的方法测量频率，采用四位LED数码管动态显示4位数。
测量范围从1Hz—10kHz的正弦波、方波、三角波。
用单片机实现自动测量功能。
1.2频率测量仪的设计思路与频率的计算频率测量仪的设计思路主要是：设置单片机T1为计数器模式，对输入信号进行计数，T0设置为定时器模式，定时时间为1秒，则计数器所计数值即为被测信号频率。
1.3 基本设计原理基本设计原理是直接用十进制数字显示被测信号频率的一种测量装置。
它以在单位时间内对被测信号上升沿计数的方法对正弦波、方波、三角波的频率进行自动的测量。
如果被测信号频率超过量程，则有警报灯闪烁。
所谓“频率”，就是周期性信号在单位时间（1s）内变化的次数。
若在一定时间间隔T内测得这个周期性信号的重复变化次数N，则其频率可表示为f=N/T。
1.4 频率计性能参数设计量程：0-10KHz波形：方波输入信号电压：5V二、数字频率计的硬件结构设计2.1 系统硬件的构成本频率计的数据采集系统主要元器件是单片机AT89C51，由它完成对待测信号频率的计数和结果显示等功能，外部还要有电源电路、复位电路、显示器，报警电路等器件，如下图所示：图一数字频率计功能模块2.2 AT89C51单片机引脚说明在本次设计中，采用89C51作为CPU处理器，充分利用其硬件资源，结合数码管，发光二极管，按键开关构成控制及显示模块。
在试验中选用P1.2,P1.3，P1.4端口分别控制数据和时钟信号的输入实现频率的动态显示。
单片机数字频率计开题报告
单片机数字频率计开题报告1. 研究背景在电子领域，频率是一个非常重要的参数。
频率计是一种测量电子信号频率的仪器，广泛应用于通信、电力、无线电以及科学研究等领域。
传统的频率计通常由模拟电路实现，但随着单片机技术的发展，数字频率计逐渐成为主流。
2. 研究目的本文旨在设计并实现一个基于单片机的数字频率计，能够精确测量输入信号的频率，并通过显示器输出结果。
该频率计将有助于提高测量精度、简化操作流程，并具备一定的自动化能力。
3. 研究内容3.1 单片机选择考虑到频率计需要高精度的计数能力，本项目选用Atmel公司的AVR系列单片机作为控制核心。
根据需求分析，选择ATmega328P作为单片机主控芯片。
3.2 信号输入频率计的输入信号需要进行电平转换和滤波处理，以确保测量的准确性和稳定性。
本项目将使用信号调理电路对输入信号进行初步处理，并采用低通滤波器滤除杂散信号。
3.3 计数算法本项目将采用计数器算法来测量输入信号的频率。
通过使用单片机的计数功能，可以实时计数输入信号的周期数，并通过算法将其转化为频率值。
3.4 显示输出为了直观地显示测量结果，本项目将使用液晶显示器作为输出设备。
单片机将通过串行通信协议将测量结果发送给液晶显示器，以实现结果的实时显示。
4. 技术路线4.1 硬件设计根据项目需求和选择的单片机，设计输入信号调理电路和低通滤波器，以及液晶显示电路。
4.2 软件设计编写单片机的控制程序，实现输入信号的读取和处理、计数算法的运算以及输出结果的显示控制。
4.3 系统集成将硬件和软件进行集成测试，验证系统的可行性和稳定性。
5. 预期成果本项目预期能够设计并实现一个基于单片机的数字频率计，具有以下特点和性能：•高测量精度：能够精确测量输入信号的频率，误差控制在可接受范围内。
•简化操作流程：通过单片机控制，实现自动化测量，简化用户的操作流程。
•易扩展性：系统具备一定的扩展性，可以根据实际需求进行功能升级。
基于51单片机的数字频率计设计报告
目录摘要............................................. 错误！未定义书签。
关键词 (3)正文 (4)1 概述 (4)2 总体设计方案 (5)2.1软件 (5)2.2 设计思路 (5)3 系统软件设计 (5)3.1 主板说明 (5)3.2 芯片主要性能............................. 错误！未定义书签。
3.3 功能特性描述 (6)3.4 引脚描述 (6)4 系统软件设计 (9)4.1 初始定义 (9)4.2 子程序设计 (9)4.3 主要源程序 (10)5 系统调试 (13)6 课程设计体会 (15)7 参考文献 (15)附录 (16)数字频率计是现代科研生产中不可或缺的测量仪器，它以十进制数显示被测频率，基本功能是测量正弦信号，方波信号，及其它各种单位时间内变化的物理量。
本系统采用AT89S52单片机智能控制，结合外围电子电路，设计的频率计性能稳定。
在软件设计上采用了单片机的C语言设计，通过单片机内部定时/计数器同时动作，在测量频率时将测频率和测周期相结合,提高了频率计的测量准确性。
测量结果在四位七段式数码管上输出显示，结果精确到整数位。
频率计的软件设计,系统软件设计简单明了,适用于测量频率从1~9999Hz的脉冲信号，超频自动报警，安全可靠。
关键词：数字频率计；AT89S52单片机；信号；AT89S52最小系统板；LG5011BSR1.概述单片机是20世纪中期发展起来的一种面向控制的大规模集成电路模块，具有功能强、体积小、可靠性高、价格低廉等特点，在工业控制、数据采集、智能仪表、机电一体化、家用电器等领域得到了广泛的应用，极大的提高了这些领域的技术水平和自动化程度。
AT89S52是一种低功耗、高性能CMOS8位微控制器，具有8K 在线系统可编程Flash 存储器。
使用Atmel 公司高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。
基于51单片机的频率计设计报告
基于51单片机的频率计设计报告
在该设计报告中，我将介绍基于51单片机的频率计的设计原理、硬件设计和软件设计。
设计原理：
频率计是一种用于测量信号频率的仪器。
基于51单片机的频率计的设计原理是利用单片机的定时计数器来测量输入信号的脉冲个数，然后将脉冲个数转换为频率。
硬件设计：
硬件设计主要包括输入信号的采集电路、计数电路和显示电路。
输入信号的采集电路使用一个比较简单的电路，包括一个电阻和一个电容，用于将输入信号转换为脉冲信号。
计数电路使用单片机的定时计数器来进行计数。
在这个设计中，我们使用TIMER0和TIMER1作为计数器，分别用于测量输入信号的高电平时间和低电平时间，然后将两个时间相加得到一个完整的周期，再根据周期反推频率。
显示电路使用一个LCD模块来显示测量得到的频率。
在这个设计中，我们使用IO口将计算得到的频率发送给LCD模块，通过LCD模块来显示频率。
软件设计：
软件设计主要包括信号采集、脉冲计数和频率计算。
信号采集主要通过定时器的中断来进行。
在采集到一个脉冲之后，中
断程序会使计数器加1
脉冲计数是通过对输入信号高电平时间和低电平时间计数来完成的。
在脉冲计数的过程中，我们需要启动TIMER0和TIMER1，并设置正确的工
作模式和计数值。
频率计算是通过将高电平时间和低电平时间相加得到一个完整的周期，然后再根据周期反推频率来完成的。
最后，将计算得到的频率发送给LCD
模块进行显示。
总结：。
数字频率计设计【开题报告】

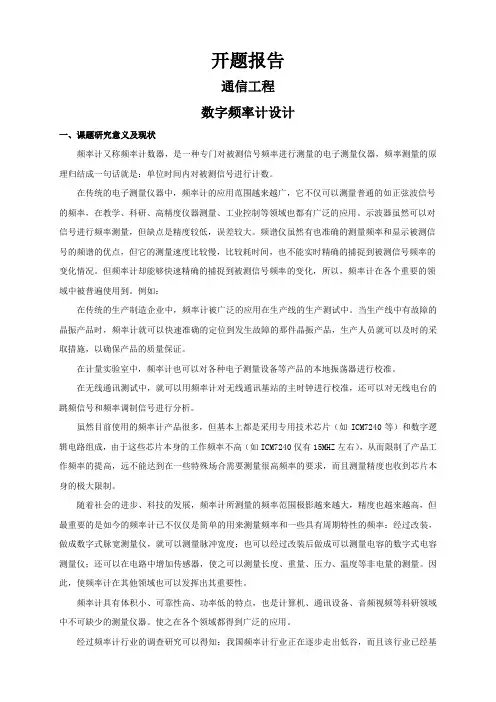

开题报告通信工程数字频率计设计一、课题研究意义及现状频率计又称频率计数器，是一种专门对被测信号频率进行测量的电子测量仪器，频率测量的原理归结成一句话就是：单位时间内对被测信号进行计数。
