【资料】螺杆泵专业知识讲解汇编
螺杆泵基础知识
02
螺杆泵的主要部件
螺杆
螺杆是螺杆泵的核心部件，主 要作用是传递动力，推动液体
向前。
螺杆通常由高强度合金钢制成 ，并经过硬化和抛光处理，以 获得良好的耐磨性和抗腐蚀性
。
根据外形，螺杆可分为单头和 多头两种类型，单头螺杆适用 于高粘度液体，而多头螺杆则
可以提高泵的流量。
泵体
泵体是螺杆泵的另一个核心部件，主要作用是容纳螺杆和 轴承，以及作为液体的进出口。
食品饮料工业
在食品饮料工业中，螺杆泵用于将各种流体从一个地方输 送到另一个地方，例如将饮料从生产线上输送到包装机。
螺杆泵在食品饮料工业中需要满足卫生和清洁要求，以确 保流体不被污染。这些泵通常需要易于清洗和消毒，以符 合相关法规和食品安全标准。
其他应用领域
螺杆泵还可应用于其他许多领域，例如环保、水 处理、电力工业、造船业和采矿等。
在电力工业中，螺杆泵用于将各种流体从一个地 方输送到另一个地方，例如将冷却水从发电机输 送到散热器。
在环保和水处理领域，螺杆泵用于将各种流体从 一个地方输送到另一个地方，例如将污水从污水 处理厂输送到排放口。
在采矿和造船领域，螺杆泵用于将各种流体从一 个地方输送到另一个地方，例如将燃料从油库输 送到船舶发动机。
泵体通常由铸铁或铸钢制成，设计时应考虑液体的进出口 位置和大小，以确保泵的高效运行。
轴承和轴封
轴承是支撑螺杆旋转的重要部件，通常采用滚动轴承或滑动轴承。
轴封是一种密封装置，用于防止液体泄漏和空气进入泵体。
轴封通常采用机械密封或填料密封两种形式，机械密封具有较长的使用 寿命和较低的维护成本，但需要更高的加工精度。填料密封则具有更好 的适应性，但需要定期更换填料。
螺杆泵由于其具有较高的流量和可靠性，成为石油和天然气工业中流体输送的首 选设备。它们可以在恶劣的条件下运行，例如高温和高压，并且易于维护和修理 。

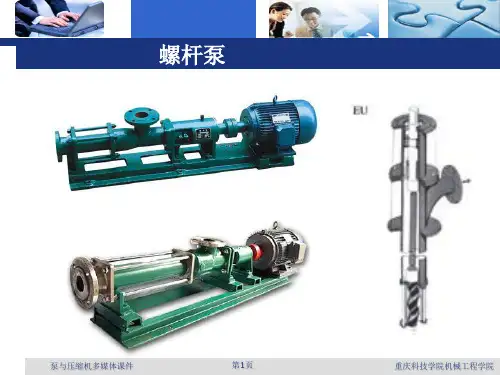

螺杆泵
螺杆泵是开采稠油和含砂原油的一种很好手 段，其容积效率随原油粘度升高而升高，不象离 心泵那样随原油粘度升高泵效急剧下降。目前， 法国MAPE公司生产的螺杆泵可以在含砂量高达60% 的井况下正常工作，系统效率在50%以上，比电潜 螺杆泵高1倍以上，比普通螺杆泵高14%。
2．单螺杆泵的基本尺寸 以k=T／D，m＝T／e代入上式，换算后得：
15mQ
D 3 k 2nV
T 3 15mQ
V
e3
15kQ
m 2 nV
为保证单螺杆泵给出一定的流量Q，首先应确定e、D、T三个参数值。对于 采油用的小流量、高压头单螺杆泵，一般取，k=2～2．5，m＝28～32。因此，一 般将螺杆断面直径D作为计算的基础，因为它受到油井直径的限制。确定螺杆断 面直径D后，再计算螺杆的偏心距e和衬套的导程T。
2、由于密封腔室的推移速度是恒定的，理论上螺杆泵的流量是非常均匀 的，不存在流量波动。
泵与压缩机多媒体课件
第12页
重庆科技学院机械工程学院
六、单螺杆泵的运动学问题
1、螺杆的自转和公转
如图所示：衬套的中心O为圆心，以 两倍的偏心距e为半径作圆，称为衬套的 定中心圆。再以螺杆的轴线O2为圆心，以 螺杆的断面中心Ol到O2的距离为半径作 圆，称为螺杆的动中心圆。螺杆在衬套中 的运动就是由螺杆的动中心圆在衬套的定 中心圆中作纯滚动所形成的。
其一：使螺杆的一个或几个断面尺寸大于衬 套断面的相应部分，即具有初始过盈值，这 种情况下衬套单个导程的压力增加值较高， 但螺杆与衬套间的摩擦力较大，机械效率较 低；

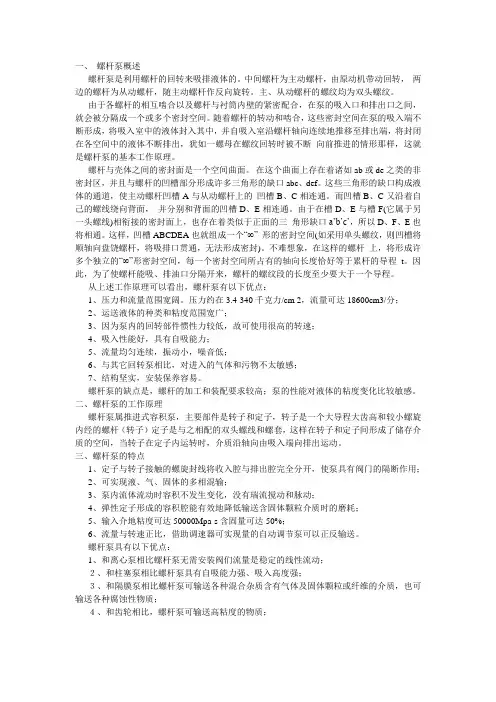

螺杆泵知识
一、螺杆泵概述螺杆泵是利用螺杆的回转来吸排液体的。
中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。
主、从动螺杆的螺纹均为双头螺纹。
由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。
随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，这就是螺杆泵的基本工作原理。
螺杆与壳体之间的密封面是一个空间曲面。
在这个曲面上存在着诸如ab或de之类的非密封区，并且与螺杆的凹槽部分形成许多三角形的缺口abc、def。
这些三角形的缺口构成液体的通道，使主动螺杆凹槽A与从动螺杆上的凹槽B、C相连通。
而凹槽B、C又沿着自己的螺线绕向背面，并分别和背面的凹槽D、E相连通。
由于在槽D、E与槽F(它属于另一头螺线)相衔接的密封面上，也存在着类似于正面的三角形缺口a’b’c’，所以D、F、E也将相通。
这样，凹槽ABCDEA也就组成一个“∞” 形的密封空间(如采用单头螺纹，则凹槽将顺轴向盘饶螺杆，将吸排口贯通，无法形成密封)。
不难想象，在这样的螺杆上，将形成许多个独立的“∞”形密封空间，每一个密封空间所占有的轴向长度恰好等于累杆的导程t。
因此，为了使螺杆能吸、排油口分隔开来，螺杆的螺纹段的长度至少要大于一个导程。
从上述工作原理可以看出，螺杆泵有以下优点：1、压力和流量范围宽阔。
压力约在3.4-340千克力/cm 2，流量可达18600cm3/分；2、运送液体的种类和粘度范围宽广；3、因为泵内的回转部件惯性力较低，故可使用很高的转速；4、吸入性能好，具有自吸能力；5、流量均匀连续，振动小，噪音低；6、与其它回转泵相比，对进入的气体和污物不太敏感；7、结构坚实，安装保养容易。
螺杆泵的缺点是，螺杆的加工和装配要求较高；泵的性能对液体的粘度变化比较敏感。
螺杆泵的详细介绍
螺杆泵的详细介绍
螺杆泵
螺杆泵是一种结构简单，制造成本低，广泛应用的轴向循环泵，它包
括一个固定在泵体上的螺旋轴，该螺旋轴上一端覆有螺杆，另一端带
有涡轮或分动筒，其原理是将轴向运动转化为径向运动，即将物体诱
导到泵封头中，形成负压高于大气压的区域，从而使物体往泵出汁口
处流出。
1、螺杆泵的结构
螺杆泵由轴、螺旋、轴套、轴承壳、轴承座、轴承以及结构齿轮组成，其中，轴向循环泵的轴通常是以一个螺杆作为轴的构件，在轴的两端
装有两个端盖，轴上螺杆的形状可以是圆柱形或梯形，其中，梯形螺
杆的排量比圆柱形螺杆的排量大，然而，它的性能稳定性不如圆柱形
螺杆，另外，轴承壳是支撑轴承的组件，轴承座是连接轴承壳与泵体
的组件，轴承类型分为滚动轴承和滑动轴承，常用的有深沟球轴承和
滚针轴承，轴承的主要作用是承受轴上的转矩以及分流外部载荷，防
止轴受损。
2、螺杆泵的优缺点
螺杆泵具有可靠性高，运行可靠，抗冲击、耐热性能优良，无污染，
体积小，重量轻，安装和迁移方便，性价比高等优点，但它也有一些
缺点，如泵送能力、噪音大、效率较低等。
3、螺杆泵的应用场合
螺杆泵常用于工业管道系统、输送机械液体、空调冷却、换热循环系统、燃油系统、液压系统、消防系统等各种系统中。
另外，也可用于石油天然气、船舶排水、化学工业、冶金工业、热力发电站等场合。
综上所述，螺杆泵是一种结构简单，制造成本低，性能稳定而又经济实惠的轴向循环泵，广泛用于石油天然气、船舶排水、冶金工业、热力发电站等场合，且它具有抗冲击性能优良，操作可靠，声级低，无污染，可靠性高等特点，所以得到了广大用户的青睐。

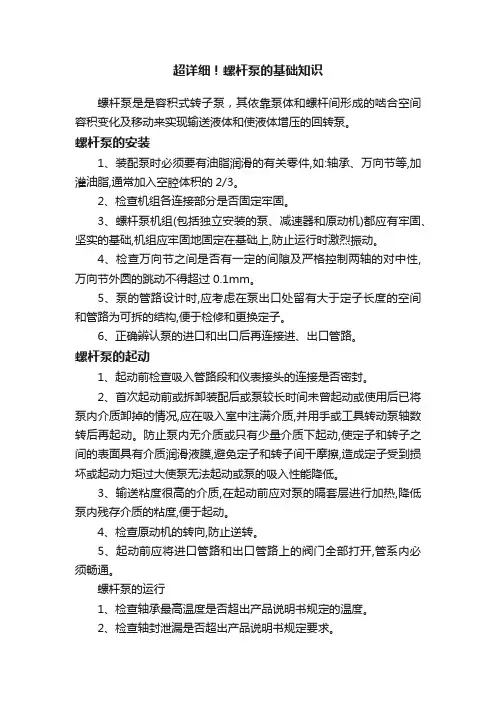

超详细！螺杆泵的基础知识
超详细！螺杆泵的基础知识螺杆泵是是容积式转子泵，其依靠泵体和螺杆间形成的啮合空间容积变化及移动来实现输送液体和使液体增压的回转泵。
螺杆泵的安装1、装配泵时必须要有油脂润滑的有关零件,如:轴承、万向节等,加灌油脂,通常加入空腔体积的2/3。
2、检查机组各连接部分是否固定牢固。
3、螺杆泵机组(包括独立安装的泵、减速器和原动机)都应有牢固、坚实的基础,机组应牢固地固定在基础上,防止运行时激烈振动。
4、检查万向节之间是否有一定的间隙及严格控制两轴的对中性,万向节外圆的跳动不得超过0.1mm。
5、泵的管路设计时,应考虑在泵出口处留有大于定子长度的空间和管路为可拆的结构,便于检修和更换定子。
6、正确辨认泵的进口和出口后再连接进、出口管路。
螺杆泵的起动1、起动前检查吸入管路段和仪表接头的连接是否密封。
2、首次起动前或拆卸装配后或泵较长时间未曾起动或使用后已将泵内介质卸掉的情况,应在吸入室中注满介质,并用手或工具转动泵轴数转后再起动。
防止泵内无介质或只有少量介质下起动,使定子和转子之间的表面具有介质润滑液膜,避免定子和转子间干摩擦,造成定子受到损坏或起动力矩过大使泵无法起动或泵的吸入性能降低。
3、输送粘度很高的介质,在起动前应对泵的隔套层进行加热,降低泵内残存介质的粘度,便于起动。
4、检查原动机的转向,防止逆转。
5、起动前应将进口管路和出口管路上的阀门全部打开,管系内必须畅通。
螺杆泵的运行1、检查轴承最高温度是否超出产品说明书规定的温度。
2、检查轴封泄漏是否超出产品说明书规定要求。
3、注意进口管路上真空压力表的指示值,其指针不应有剧烈晃动,检查安装真空压力表的通流管是否正确。
4、注意泵的噪声和振动是否异常,发生汽蚀现象则立即停车。
5、注意泵的流量和压力是否发生突变,及时检查。
永球G型单螺杆泵螺杆泵的运行1、切断电源后,应关闭吸入阀门和排出阀门。
2、输送高粘度、含颗粒和腐蚀性介质的泵,停机后应放尽泵内介质,进行清洗,防止沉积或损坏泵。
螺杆泵知识简介
三螺杆泵
螺杆泵的结构和工作原理 低压
工作原理 三螺杆泵（密封式） 高压区与低压区图示
高压
三螺杆泵的性能特点
三螺杆泵工作时，由于两从动螺杆与主动螺杆左右对称啮合，
故作用在主动螺杆上的径向力完全平衡，主动螺杆不承受弯 曲负荷。从动螺杆所受径向力沿其整个长度都由泵缸衬套来 支承，因此，不需要在外端另设 轴承，基本上也不承受弯 曲负荷。 在运行中，螺杆外圆表面和 泵缸内壁之间形成的一层油膜， 可防止金属之间的直接接触，使螺杆齿面的磨损大大减少。 螺杆泵工作时，两端分别作用着液体的吸排压力，因此对螺 杆要产生轴向推力。对于压差小于10千克力/cm2 的小型泵， 可以采用止推轴承。此外，还通过主动螺杆的中央油孔将 高压油引入各螺杆轴套的底部，从而在螺杆下端产生一个与 轴向推力方向相反的平衡推力。
单螺杆泵的结构
单螺杆泵的结构
单螺杆泵的原理
单螺杆泵的特点
单螺杆泵与离心泵、叶片泵、齿轮泵相比其优点有：
能输送高固体含量的介质； 流量均匀压力稳定，低转速时更为明显； 流量与泵的转速成正比，具有良好的变量调节性； 一泵多用可以输送不同粘度的介质； 泵的安装位置可以任意倾斜； 适合输送敏性物品和易受离心力等破坏的物品； 体积小，重量轻、噪声低，结构简单，维修方便。
螺杆泵知识简介
tiemuyu666
螺杆泵的特点
1.具有自吸能力，吸入性能好。轴向吸入，不存在妨碍液体吸入的离 心力的影响，三螺杆泵在一定条件下允许吸上真空高度可达8m水柱， 单螺杆泵最高可达8.5 m水柱； 2.理论流量仅取决于运动部件的尺寸和转速；额定排出压力与运动部 件的尺寸和转速无直接关系，主要受密封性能、结构强度和原动机 功率的限制； 3.回转元件之间以及回转元件与定子间互不接触。并且具有回转泵无 需泵阀、转速高和结构紧凑的优点。 4. 没有困油现象，流量和压力均匀，故工作平稳，噪声和振动较少； 5.单螺杆泵和非密封型双螺杆泵额定排出压力不宜太高，单螺杆泵最 大不超过2.4MPa；双螺杆泵不超过1.6MPa；三螺杆泵受力平衡和 密封性能良好，允许的工作压力高，可达20MPa，特殊时可达 40MPa。 6. 零部件少，相对重量和体积小，磨损轻，维修工作少，使用寿命长； 7.螺杆的轴向尺寸较长，刚性较差，加工和装配要求较高。三螺杆泵 的价 格较高(约为同规格齿轮泵的5倍)，但非密封型双螺杆泵和单螺 杆泵价格低于往复泵。
螺杆泵知识简介
螺杆泵的 基本原理和特性
授课人：
螺杆泵
一、螺杆泵的结构和工作原理
1. 组成：泵壳、螺杆、轴承、轴封等 2. 分类：单螺杆泵、双螺杆泵、三螺杆泵
螺杆泵
螺杆泵的结构和工作原理
1）单螺杆泵结构
转子是通过精 加工、表面镀 铬的高强度螺 杆；定子就是 泵筒，是由一 种坚固、耐油、 抗腐蚀的合成 橡胶精磨成型， 然后被永久地 粘接在钢壳体 内而成。
3．一般螺杆泵都有固定的转向，不应反转 否则推力平衡装置就会丧失作用，使泵损坏。
螺杆泵使用中的注意事项
4．运行注意 起动时应先将吸、排截止阀全开 停用时 先停泵，后关排出阀，等停转再关吸入阀，以免泵吸空
5．螺杆的存放，安装而使用 螺杆较长，刚性较差，容易弯曲变形 安装时要注意保持螺杆表面间隙均匀 吸、排管路应可靠地固定，避免牵连泵体引起变形； 泵轴与电机轴的联轴节应很好对中 螺杆拆装起吊时要防止受力弯曲 备用螺杆保存时最好悬吊固定，以免放置不平而变形 使用中应防止过热而使螺杆因膨胀而顶弯
40MPa。单螺杆泵和Pa；双螺杆泵不超过1.6MPa； 8. 对所输送的液体搅动少，水力损失可忽略不计，适于输送不宜搅拌的液体(如供给油水 分离器的含油污水)； 9. 零部件少，相对重量和体积小，磨损轻，维修工作少，使用寿命长； 10.螺杆的轴向尺寸较长，刚性较差，加工和装配要求较高。三螺杆泵的价格较高(约为同 规格齿轮泵的5倍)，但非密封型双螺杆泵和单螺杆泵价格低于往复泵。
螺杆泵
单螺杆泵的结构和工作原理
工作原理
各啮合螺杆之间以及螺杆与缸套间的间隙很小，在泵内形成多个彼 此分隔的容腔
转动时，下部容腔V增大，吸入液体，然后封闭。 封闭容腔沿轴向推移 新的吸入容腔又在吸入端形成。 一个接一个的封闭容腔移动，液体就不断被挤出。
螺杆泵知识大放送
螺杆泵知识大放送1、螺杆泵（screw pump）螺杆泵是按迥转啮合容积式原理工作的新型泵种，其主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。
由于定子和转子的特殊几何形状，分别形成单独的密封容腔，介质在轴向被均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。
除此之外，螺杆泵的定子选用多种弹性材料糅合制成，在高粘度流体、含有硬质悬浮颗粒介质或含有纤维介质的输送方面，与一般泵种相比具有明显优势，因此螺杆泵被广泛应用在出砂井和稠油井当中。
2、分类►按照螺杆数目分：1）单螺杆泵——单根螺杆在泵体的内螺纹槽中啮合转动的泵；2）双螺杆泵——由两个螺杆相互啮合输送液体的泵；3）多螺杆泵——由多个螺杆相互啮合输送液体的泵。
►按螺杆吸入方式分：1）单吸式：介质从螺杆一端吸入，从另一端排出；2）双吸式：介质从螺杆两端吸入，从中间排出。
3、按照泵轴位置分：卧式泵、立式泵。
3、驱动及结构形式泵的驱动方式较多，一般有低速电机直联（6级、8级）、齿轮减速电机驱动、无级变速电机驱动等方式。
传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
4、工作原理当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套内表面滚动，于是形成泵的密封腔室。
螺杆每转一周，密封腔内的液体向前推进一个螺距，随着螺杆的连续转动，液体以螺旋形方式从一个密封腔压向另一个密封腔，最后挤出泵体。
5、螺杆泵的选型螺杆泵应用广泛，有“螺杆泵可以输送任何介质”的说法。
但这不是说某一种螺杆泵可输送所有的介质，而是根据介质的特性和性能参数数要求可以选择螺杆泵的不同类型。
如果无意中挑选到不合适的泵螺杆泵，很有可能会带来不必要的麻烦。
单螺杆泵、双、三和五螺杆泵，各有优点，在推广应用螺杆泵时必须有选择，只有充分利用其各自的特点，才能更好的实现节能、节材、增效益或满足某种特殊要求。
下面以常见的单螺杆泵、双螺杆泵以及三螺杆泵为例介绍一些螺杆泵选型中的技巧。
螺杆泵资料
概述地面驱动井下螺杆泵是近几年在国内外众多油田上得到广泛应用的新型采油设备，对原油的开采起了重要作用。
螺杆泵采油系统主要由井下螺杆泵和地面驱动装置两部分组成，地面驱动装置将井口通过抽油杆的旋转运动传递到井下，驱动螺杆泵工作。
井下螺杆泵是一种旋转式容积泵，它的主要工作零件是一个旋转的转子和固定的定子，井下的螺杆泵由转子和定子组成，转子是螺杆泵中唯一的运动部件，它是由高强度钢经精加工及表面镀鉻而成；定子是在钢管内模压高弹性合成橡胶而成，根据不同的应用场面合有多种橡胶类型。
由于转子与定子配合时形成一系列互相隔开的封闭腔，当转子转动时，封闭腔沿轴向向由吸入端向排腔的运移由吸入端推挤到排出端。
这种封闭腔的不断形成、运移、消失，起到了泵送液体的出端运移，在排出端消失，同时吸入端形成新封闭腔，其中腔内所盛满的液体也就随着封闭作用。
由于螺杆是等速旋转，所以液体出流流量也是均匀的。
螺杆泵在采油生产中将成为一种普遍应用的机械采油设备，随着应用技术的日益完善，螺杆泵采油技术的配套发展有着广阔的应用前景。
应用：机械行业：使用极为广泛，用于液压油输送，系统增压，润滑油输送等造船业：用于输送，增压，燃油喷射泵，润滑油输送泵电厂：各种原油，重油，燃油的输送油田：原油及原油提炼的其它油品，包括沥青等。
地面驱动螺杆泵采油系统示意图，如图1。
图1 地面驱动螺杆泵采油系统示意图1、电控柜2、驱动电机3、齿轮箱体4、密封盒进口连接5、动力传输装置6、井口三通7、防喷器8、油管9、套管10、转子11、定子12、尾管13、油管锚主要配套设备由上到下对螺杆泵主要部件进行介绍：（一）地面驱动装置工作原理及作用：支撑并驱动抽油杆，进而带动井下螺杆泵，完成把井下液体抽汲到地面的工作。
停机时，防反转装置吸收抽油杆反转扭矩，防止脱扣。
装置组成：地面驱动装置实物视图，如图2所示图2 地面驱动装置实物图A、驱动电机驱动电机为Y系列三相异步电动机，其安装在电机调节板上，通过改变辅助支撑的长度来改变电机的位置。
《螺杆泵培训》课件
螺杆泵系统的特点
输送介质广泛
输送效率高
螺杆泵可以适用于各种不同的介质，如液体 、气体和固体等。
螺杆泵的容积效率高，输送速度快，流量稳 定。
维护成本低
使用寿命长
螺杆泵结构简单，零部件较少，维护起来相 对简单，维修费用较低。
螺杆泵的螺杆材料和密封件均采用耐腐蚀、 耐磨材料，使用时间长。
螺杆泵系统的控制方式
07
螺杆泵的实践与应用案例
螺杆泵在石油化工领域的应用案例
案例一
螺杆泵在石油化工领域 的应用，重点解决石油 化工领域中的工艺流程 中的流体输送问题，提 高生产效率。
案例二
螺杆泵在石油化工领域 的应用，介绍螺杆泵在 石油化工领域中的安全 防护措施，保障工人操 作安全。
案例三
螺杆泵在石油化工领域 的应用，强调螺杆泵的 维护保养工作，延长其 使用寿命。
螺杆泵在医药领域的应用案例
案例一
螺杆泵在医药领域的应用，介绍螺杆泵在医药领域中的无菌、 无尘的洁净要求，保障药品质量。
案例二
螺杆泵在医药领域的应用，重点解决医药领域中的高粘度、高纯 净度介质的输送问题，提高生产效率。
案例三
螺杆泵在医药领域的应用，强调螺杆泵的清洗和消毒工作，保障 药品生产的安全性。
螺杆泵的进出口压力需要保持在一个正常范 围内，如果压力异常，应及时检查泵的进出 口管道是否堵塞或泄漏。
螺杆泵的密封件需要定期检查，如果发现密 封件磨损严重，应及时更换。
螺杆泵常见故障及排除方法
泵无法启动
如果螺杆泵无法启动，需要检查电 源是否正常，同时检查泵体及进出 口管道是否堵塞或泄漏。
泵流量不足
螺杆泵在食品领域的应用案例
案例一
螺杆泵在食品领域的应用，介绍螺杆泵在食品领域中的卫生和 安全要求，保障食品安全。
螺杆泵采油基础知识及配套技术培训教课件
螺杆泵采油基础知识及配套技术培训教
31
B区：螺杆泵在该区工 作，虽然泵效高，但 系统效率低，有效扬 程低，不但泵的潜能 没得到发挥，而且因 生产压差过小，油井 产能也被抑制。因此 螺杆泵不应工作在 B区。
空间形成封闭腔室，并当转子和定子作相对转动时，封
闭腔室能作轴向移动，使其中的液体从一端移向另一端，
实现机械能和液体能的相互转化，从而实现举升液体的
作用。
螺杆泵采油基础知识及配套技术培训教
13
2、螺杆泵型号的表示方法： 主要用螺杆泵的排量和级数来表示：
例如：GLB800-14
GLB----杆式驱动井下单螺杆泵
η,η v
%
100 80
B
M, N·m
A
C
300
240
60
180
40
.
120
20
60
0
0
0 2 4 6 8 10 12 14 16
螺杆泵合理工作区域确定P ,MPa
上限：泵容积效率应大于65%；下限：泵螺的杆泵工采作油基压础知力识△及配P套＞技术△培训教Pmax×30%。
最高转速均在300r/min 左右，而最常用的转速为
50～200r/min。
对于高含砂油井，磨蚀是限制泵转速的又一重
要因素。在磨蚀工况下，定子橡胶的磨损量与转速
的平方成正比。因此，在高含砂油井，螺杆泵不宜
高速运转。
螺杆泵采油基础知识及配套技术培训教
螺杆泵
螺杆泵采油基础知识及配套技术张天利前言螺杆泵采油系统是近几年迅速发展起来的机械采油设备，在稠油和出砂采油井中该系统正成为替代抽油机采油的重要方式。
螺杆泵采油技术已日臻成熟，一方面，大批新型螺杆泵相继问世，螺杆泵及其配套设备制造质量得到明显的提高，另一方面，螺杆泵采油技术及管理水平也有一定进步。
大庆油田使用螺杆泵采油的油井数量不断增多。
如何进一步提高螺杆泵采油技术和管理水平，已成为国内外各油田普遍关注的问题。
第一章螺杆泵采油系统的组成及工作原理第一节螺杆泵采油系统的组成螺杆泵采油系统的组成：由电控部分、地面井口部分、井下部分、配套工具部分的几部分组成。
1、电控部分：螺杆泵井的控制部分，即电控箱，是控制电机的起、停。
2、地面井口部分：也是驱动装置部分，将动力传给井下泵转子使转子实现行星运动，实现抽汲液、油的机械装置。
它包括电机、机械密封、减速箱、支架、封井器、防反转装置、皮带、皮带轮等。
3、井下部分：即是螺杆泵，由定子和转子组成。
4、配套工具部分：（1）、抽油杆扶正环（2）、油管扶正器（3）、抽油杆防脱器（4）、油管锚定器（5）洗井器等第二节螺杆泵的介绍：1、螺杆泵的转子：螺杆泵的转子是由合金钢调质后经防腐耐磨处理形成的一段螺纹状金属直杆。
转子的任一截面都是半径为R的圆，每一截面中心相对整个转子的中心位移都有一个偏心距E，转子的螺距为 t 。
2、螺杆泵的定子：螺杆泵定子是由丁晴橡胶衬套浇铸粘接在钢体外套内形成的一种腔体装置。
衬套内表面是双螺旋曲面（或多螺旋曲面）。
定子的任一截面是由两个半径为R的圆（等于转子截面圆的半径）和两个直线段组成。
直线段的长度等于两个半圆的中心距，因为螺杆圆断面的中心相对于它的轴线有一个偏心距E，而螺杆本身的轴线相对衬套的轴线又有同一个偏心距E，这样，两个半圆的中心距就等于4E。
衬套的内螺旋面和螺杆旋面的旋向相同，且内螺旋的导程T为螺杆螺距t的二倍，即T=2t。
T面位于衬套长圆形断面两端时，转子与定子的接触为半圆弧线，而在其它位置时，仅有两点接触。
螺杆泵简介介绍
扩大应用领域
目前，螺杆泵已经在石油、化工 、食品等领域得到了广泛应用。 未来，随着技术的不断进步和应 用经验的积累，螺杆泵的应用领
域将进一步扩大。
提高输送效率
随着技术的发展，螺杆泵的输送 效率也将得到提高。未来，螺杆 泵将能够满足更大流量、更高压
力的液体输送需求。
环保与节能
随着环保和节能意识的不断提高 ，螺杆泵的发展也将更加注重环 保和节能。未来，螺杆泵将更加 注重密封性能、低噪音、低能耗
流量稳定：螺杆泵的流量是均匀稳定的 ，适用于需要稳定流量的场合。
可靠性高：螺杆泵结构简单，零部件少 ，因此具有较高的可靠性。
06
螺杆泵的发展趋势与展望
螺杆泵的技术发展趋势
01 02
高压化
随着工业领域的发展，螺杆泵的工作压力也逐渐增加。目前，螺杆泵已 经可以满足高压液体的输送需求，未来技术发展趋势将继续向高压化方 向发展。
性能参数
流量、扬程、转速、轴功率、效率、气蚀余量等是螺杆泵的 主要性能参数。
螺杆泵的应用范围
应用范围
螺杆泵广泛应用于石油、化工、食品、制药、造纸、冶金、能源等领域，用于输 送各种介质，如原油、乳液、油脂、酸碱溶液、污水等。
应用案例
螺杆泵在海上平台、炼油厂、化工厂、污水处理厂等场所得到广泛应用。
02
螺杆泵的种类与型号
螺杆泵的种类
01
02
03
单螺杆泵
由一个螺杆和两个衬套组 成，螺杆旋转时，泵腔内 体积不断变化，形成压力 差，完成吸排过程。
双螺杆泵
由两个互相啮合的螺杆组 成，螺杆的旋转产生压力 差，完成吸排过程。
三螺杆泵
由三个互相啮合的螺杆组 成，具有较高的流量和压 力稳定性。
《螺杆泵培训》ppt课件
目前情况
目前全厂共有螺杆泵井665口。
螺杆泵井消费情况统计
项目 泵型
GLB75 GLB120 GLB200 GLB235 GLB300 GLB400 GLB500 GLB800 GLB1200 GLB1400 GLB1600 GLB2000 600TP600 800TP600 合计
总 井数 (口)
⒋螺杆泵型号表示方法
实际排量计算方式：
例一：某井下入型号为GLB1200-12螺杆 泵，转数为150转/分，表示为地面驱抽油杆 传动的螺杆泵，总级数12级，每转公称排量 1200ml，其实际排量为：
1440×1200×150×10-6=259.2m3/d
5.驱动安装型号规范
型号表示方法:
QDT □ DWJ □
杆箍涨裂
三限位杆衔接构造
三限位接箍锥螺纹衔接方式：杆头外螺纹与接箍内螺纹联接上紧时，采 用前定位方式，有效防止扭矩不断添加螺纹予紧力超载时接箍涨裂。在螺纹 前定位压紧时，螺纹后定位起作用，杆头的推承面与接箍面正好贴合上，保 证接箍不被涨裂。
目前全厂166口1200型及以上泵配套∮28mm实心杆69口井，剩余97口 配套空心杆的大泵井，今后将借消费维护之机匹配∮28 mm实心锥扣SHY级 工艺杆，配套相应的防偏磨措施，有效降低杆管偏磨，节省大量消费本钱。
