船舶主要构件
船舶主要构件及各种部件的名称
船舶主要构件及各种部件的名称《船舶主要构件及各种部件的名称》嘿，朋友们！想象一下，你站在一个热闹非凡的码头，阳光洒在海面上，波光粼粼，大大小小的船只来来往往，就像一群忙碌的大家伙在展示它们独特的魅力。
而我呢，就像一个对这些神奇“大家伙”充满好奇的孩子，特别想弄清楚它们身上的那些神秘玩意儿到底叫啥。
咱就先从船的“身体”开始说起吧。
那长长的、像脊梁骨一样贯穿整个船身的家伙，就是龙骨啦！它可是船的核心支撑，就像人的脊梁骨一样重要，要是没了它，这船可就软趴趴的啦。
然后呢，还有那船壳，就像是船的“外衣”，保护着船里面的一切。
再往上看，那高高耸立的就是桅杆啦！它就像一个骄傲的士兵，笔直地站立着。
桅杆上面还挂着各种各样的帆，这些帆可神奇了，就像是船的翅膀，借助风的力量，带着船在大海上飞翔。
哎呀呀，我有时候就想，这船要是能像鸟儿一样在空中飞就好啦，那得多有意思呀！接下来就是船舱啦，这可是船里面最热闹的地方。
有驾驶舱，船长和船员们在里面掌控着船的方向；还有客舱，乘客们在里面休息聊天。
就像我们家里的房间一样，只不过这个“家”是在海上漂着的。
然后就是那些小部件啦，可别小瞧它们哦！比如说锚，这可是船停泊时的好帮手，就像一个大爪子，紧紧地抓住海底，让船稳稳地停在那里。
还有舵，它就像是船的方向盘，控制着船的行驶方向。
还有那些绳索，它们的名字可多啦，什么缆绳啦、锚索啦，它们就像船的“血管”一样，把各个部分连接起来，让船成为一个整体。
在码头看着这些船，我就像进入了一个神奇的世界。
我仿佛能听到它们在跟我说话，讲述着它们在大海上的冒险故事。
每一艘船都有自己独特的性格，有的威武霸气，有的小巧玲珑。
总之呢，船舶的这些主要构件和各种部件，就像是一群默契的伙伴，共同合作，让船能够在大海上自由驰骋。
它们虽然名字不同，功能各异，但都缺一不可。
所以呀，下次你再看到一艘船的时候，可别只是觉得它好看或者威武，要试着去了解一下它身上的这些“小伙伴”们哦！这样你就能更好地领略到船舶的魅力啦！。

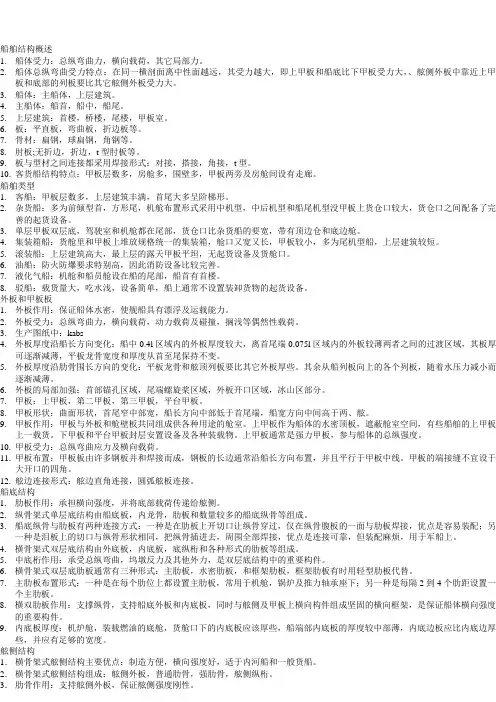

船舶结构物
船舶结构概述1.船体受力：总纵弯曲力，横向载荷，其它局部力。
2.船体总纵弯曲受力特点：在同一横剖面离中性面越远，其受力越大，即上甲板和船底比下甲板受力大，、舷侧外板中靠近上甲板和底部的列板要比其它舷侧外板受力大。
3.船体：主船体，上层建筑。
4.主船体：船首，船中，船尾。
5.上层建筑：首楼，桥楼，尾楼，甲板室。
6.板：平直板，弯曲板，折边板等。
7.骨材：扁钢，球扁钢，角钢等。
8.肘板;无折边，折边，t型肘板等。
9.板与型材之间连接都采用焊接形式：对接，搭接，角接，t型。
10.客货船结构特点：甲板层数多，房舱多，围壁多，甲板两旁及房舱间设有走廊。
船舶类型1.客船：甲板层数多，上层建筑丰满，首尾大多呈阶梯形。
2.杂货船：多为前倾型首，方形尾，机舱布置形式采用中机型，中后机型和船尾机型没甲板上货仓口较大，货仓口之间配备了完善的起货设备。
3.单层甲板双层底，驾驶室和机舱都在尾部，货仓口比杂货船的要宽，带有顶边仓和底边舱。
4.集装箱船：货舱里和甲板上堆放规格统一的集装箱，舱口又宽又长，甲板较小，多为尾机型船，上层建筑较短。
5.滚装船：上层建筑高大，最上层的露天甲板平坦，无起货设备及货舱口。
6.油船：防火防爆要求特别高，因此消防设备比较完善。
7.液化气船：机舱和船员舱设在船的尾部，船首有首楼。
8.驳船：载货量大，吃水浅，设备简单，船上通常不设置装卸货物的起货设备。
外板和甲板板1.外板作用：保证船体水密，使舰船具有漂浮及运载能力。
2.外板受力：总纵弯曲力，横向载荷，动力载荷及碰撞，搁浅等偶然性载荷。
3.生产图纸中：kabs4.外板厚度沿船长方向变化：船中0.4l区域内的外板厚度较大，离首尾端0.075l区域内的外板较薄两者之间的过渡区域，其板厚可逐渐减薄，平板龙骨宽度和厚度从首至尾保持不变。
5.外板厚度沿肋骨围长方向的变化：平板龙骨和舷顶列板要比其它外板厚些。
其余从船列板向上的各个列板，随着水压力减小而逐渐减薄。
船舶船体知识点总结图
船舶船体知识点总结图船舶船体是船舶的主要结构之一，它是船舶的硬骨架，支撑船体上部结构和设备，承受水压和风压的力量，并保证船舶的载重能力、航行安全和稳定性。
在船舶设计和建造过程中，船体的结构和材料选用是至关重要的，下面将对船舶船体的知识点进行总结。
一、船舶船体结构类型船舶船体的结构类型主要包括：单壳体结构、双壳体结构和混合结构。
1. 单壳体结构：单壳体船体结构是指整个船体由一层厚度不等的船壳板组成，主要由船壳、船底、船尾和船头组成。
根据船体外形，单壳体结构又可分为平底船、V型底船和U型底船等。
2. 双壳体结构：双壳体船体结构是在船舶外壳表面外侧再加一层壳板，形成两层船壳构造，主要用于油船、化学品船等液态货物的运输船舶，以增加船壳的强度和安全性。
3. 混合结构：混合结构是结合单壳体和双壳体结构的优点，将其结构特点融合在一起，形成新型的船体结构。
二、船舶船体材料船舶船体的材料选用对船舶的性能、强度和耐久度有着至关重要的影响，主要包括金属材料和非金属材料。
1. 金属材料：金属材料是船舶船体常用的结构材料，主要包括钢铁（包括碳素结构钢、耐候结构钢等）、铝合金、铜合金等。
2. 非金属材料：非金属材料主要包括玻璃钢、碳纤维复合材料等，这些材料具有重量轻、耐腐蚀、强度高等特点，逐渐在船舶船体结构中得到应用。
三、船舶船体主要零部件船舶船体由许多零部件组成，主要包括船壳、船底、船尾、船头、船舷、船艏、船艉等，其中船壳是船体的主体结构，负责承受水压和风压力，其他零部件主要以增加船体的强度和稳定性为主。
四、船舶船体建造工艺船舶船体建造工艺主要包括：板材切割、板材成型、船壳焊接、水密检测、船体拼装、船体热处理、船体清理、外表面处理、船舶防腐、船体打磨等等环节，这些环节严格按照工艺流程进行，确保船体结构的质量和可靠性。
五、船舶船体的维修与保养船舶船体的维修与保养是延长船体寿命和保证船舶航行安全的重要工作，主要包括船壳表面修复、防腐保养、船体涂装、水密检测、船舶结构强度检测等环节，这些工作需要定期进行，以确保船体结构的完好性和稳定性。
水手业务第16课船舶基本结构3
3.纵向构件（舷侧纵桁和舷侧纵骨)
1.舷侧纵桁多为横骨架式舷侧结构中设置的纵向构件，通常采用T型
组合材，其腹板与强肋骨腹板同高，主要用来支承主肋骨。
舷侧纵骨是纵骨架式舷侧结构中的主要纵向构件，一般用尺寸较小的不等 边角钢或
↑ 椭圆型尾
↑ 巡洋舰型尾
↑
方型尾
Rizhao Marine Engineering Vocational College 日照航海工程职业学院
二.船首结构的加强
船首结构：指从首部船底平坦
部分起向船首部分的船体结构。
作用(要求)：①克服波浪、冰
块的冲击和水阻力；②应有足
够的强度来克服碰撞力；③会
五种形状： ①直立型首： ②前倾型首： ③飞剪型首：设计水线以上呈凹形曲线，有较大的首楼甲板，利于锚和系
泊设备的布置，船首不易上浪。 ④破冰型首：设计水线以下首柱呈倾斜状，与基线构成30º夹角，多见于
破冰船。 ⑤球鼻型首：设计水线以下首部前端有球鼻型突出体，作用是减少兴波阻
力和形状阻力，广泛采用。
Rizhao Marine Engineering Vocational College 日照航海工程职业学院
2)按结构分类
有平面舱壁、对称槽形舱壁及双层板舱壁三类。
(1)平面舱壁：由舱壁板和其上的垂直与水平骨架组成。大型船舶舱壁板 的钢板长边沿水平方向布置，厚度由下向上逐渐减薄。
(2)对称槽形舱壁：由钢板压制而成。优点：在强度相同的条件下，重量 减轻，节约钢材，装配与焊接的工作量减少，便于清舱。缺点：所占舱容 较大，舱容利用率不高。一般用于油船、散装货船及矿砂船。剖面形状有
第二章 船体结构
《规范》规定，船体结构分为： 1)主要构件：船体的主要支撑构件称为主要
构件，如强肋骨、舷侧纵桁、强横梁、甲 板纵桁、实肋板、船底桁材、舱壁桁材等。 2)次要构件：一般是指板的扶强构件，如肋 骨、纵骨、横梁、舱壁扶强材、组合肋板 的骨材等
3
2.船体结构的作用
• 承受各种力：包括承受和抵抗水压力、风 浪的冲击力、各种扭力、冰块挤压力、浮 力、重力、货物的负载、水阻力、机械振 动及坞墩反力等外力。
1）沿船长方向：一般在船中0.4L区域内的外板厚 度较大，离首尾端0.075L区域内的外板较薄，两者 之间的过渡区域，其板厚可逐渐减薄，首尾部要求 局部强度高，仅比中部减薄20%。
2020/4/2
2）横剖面方向：平板龙骨位于船底中心线 处，厚度比相邻船底列板大2mm，宽度沿船 长方向保持不变；
• 舷侧列板在船中部较厚，向两端逐渐减薄， 舭列板和附近的列板稍厚。
3）局部加强：
• 对于有些局部受力较大区域的外板，应采用
加厚板或加装骨架等局部加强措施。
• 这些区域主要有：首部锚孔区域、尾端螺旋
桨区域、外板开口区域等。加强的具体要求 详见船舶建造规范。
• 此外，对于航行冰区的船舶，其外板厚度在
冰带区部分也需作必要的加强。
二、甲板板
• 1.甲板
• 根据作用分为：强力甲板、遮蔽甲板、舱壁甲板、干 舷甲板和量吨甲板等。
5
二、船体结构的形式
1.船体结构的形式：按骨架排列形式的不同，船体结构 有横骨架式、纵骨架式和纵横混合骨架式三种结构形 式。
1)横骨架式：
2020/4/2
6
横骨架式船舶特点：
①主船体中的横向构件排列密尺寸小，纵向构件排 列间距大尺寸大。 ②结构简单、建造容易。 ③横向强度和局部强度好。 ④舱容利用率较高且便于装卸。 ⑤船舶的自重较大。 适用于：对总纵强度要求不高的沿海中小型船和内 河船。
第一章船舶常识ppt课件
2024/3/27
第一章 船舶常识
2
1)船底：有单层底和双层底两种，由舭部过度至舷 侧。
2)舷侧
2024/3/27
第一章 船舶常识
构成船底、舷 侧及舭部外壳 的板，通常称 船舶外板，俗 称船壳板。
3
3)甲板： 上甲板：为船体的最高一层全通甲板，又称上层连续甲板。其它各层 甲板统称为下甲板。
平台甲板：为沿船长方向布置并不计入船体总纵强度的不连续甲板， 如舵机间甲板即为平台甲板。
2024/3/27
第一章 船舶常识
21
2)船型尺度
是《钢质海船入级与建造规范》中定义的尺度，又称型 尺度或主尺度。在一些主要的船舶图纸上均使用和标注 这种尺度，且用于计算船舶稳性、吃水差、干舷高度、 水对船舶的阻力和船体系数等，故又称为计算尺度、理 论尺度。船型尺度包括：
(1)船长L
指沿夏季载重线，由首柱前缘量至尾柱后缘的长度，对 无尾柱的船舶，则由首柱前缘量至舵杆中心线的长度， 但均不得小于夏季载重线总长的96%，且不必大于97%。 船长又称垂线间长。
2024/3/27
第一章 船舶常识
28
第三节 船舶种类与特点
一、客船
载客超过12人者均为客船，通常多为定期定线航行。特点 是具有多层甲板的高大上层建筑，具有较好的抗沉性，且 船速较高，并设有减摇装置，安全设备与生活设施齐全。 按载客的性质不同，客船有以下几种： 1.全客船(包括短途高速客船) 2.客货船 3.货客船 4.客滚船：指具有滚装装货处所或特种处所的客船。其结 构特点与滚装船类似。 客船如下图所示：
2024/3/27
第一章 船舶常识
29
1.全客船(包括短途高速客船)
30
2.客货船
2船舶结构
第二章船舶结构1．按规范规定，在船体结构中，船体的主要支撑构件称为主要构件，包括：舷侧纵桁。
2．船体结构的设计与建造应满足：（1）具有足够的强度、刚度和稳定性；（2）构件本身应有良好的连续性；（3）施工工艺合理；（4）充分考虑整个船体的美观；（5）便于维修保养。
3．作用在船体上的力：根据这些力对船体作用的效果，大体上分为剪力、总纵弯曲力矩、纵向扭矩、横向力和局部力。
4．船体强度船体抵抗各种外力作用的能力统称为船体强度。
其中主要考虑总纵强度、横向强度和局部强度。
它们分别表示船体抵抗总纵弯矩、横向力和局部力作用的能力。
除强度外，船体还应有足够的稳定性和刚性，使结构受压力作用时不致产生皱折而造成损害。
船舶的强度、稳定性和刚性主要靠正确地选择船体结构钢材及合理地布置这些构件来保证。
1．横骨架式船体结构是在上甲板、船底和舷侧结构中，横向构件数目多，排列密，而纵向构件数目少，排列疏的船体结构。
这种结构从木船结构演变而来，是在造船中应用最早的一种结构形式。
其特点是：（1）横向强度和局部强度好。
（2）结构简单，容易建造。
（3）舱容利用率高。
横向构件数目多，不需要很大尺寸，因而占据舱内空间较小。
（4）空船重量大。
船体总纵强度主要靠纵向构件和船壳板、甲板板来保证。
由于纵向构件数目少，必须增加船壳板的厚度来补偿，结果增加了船体重量。
对总纵强度要求不很高的中小型船舶常采用横骨架式船体结构。
2．纵骨架式船体结构是在上甲板、船底和舷侧结构中，纵向构件数目多、排列密，而横向构件数目少、排列疏的船体结构。
这种结构的特点是：（1）总纵强度大。
（2）结构复杂。
小尺寸的纵向构件数目多，焊接工作量大。
（3）舱容利用率低。
船体结构的横向强度主要靠少数横向构件来保证，因而尺寸很大，占据舱容较多。
（4）空船重量小。
因为船壳板和甲板板可以做得薄些，所以结构重量减轻。
这种形式的船体结构通常在大型油船和矿砂船上采用。
3．混合骨架式船体结构在上甲板和船底采用纵骨架式结构，而在舷侧采用横骨架式结构。
船的结构及原理
船的结构及原理船是一种能够在水面上浮力作用下运动的水上交通工具。
它的结构和原理是基于力学和流体力学的原理设计和构建的。
船的结构通常包括船体、船舱、船底、船舵、船桨等部分。
首先，船体是船的主体部分，也是承载船上其他部件和货物的主要结构。
船体的形状通常是流线型，以减少阻力和提高航行性能。
根据不同的需求和用途，船体可以分为多种类型，如平底船、单体船和双体船等。
船体通常由船壳、船尾、船首和船侧等部分组成。
船壳是船体最外层的结构，一般由钢板、铝合金、玻璃钢等材料制成。
它具有良好的强度和刚度，可以保证船体的结构稳定性。
船壳分为船底、船侧和船舯三个部分，它们之间通过船肋、船板和船架等构件相连。
在船舯的船底部分通常设置有防水隔舱，以防止船体破损后进水导致沉没。
船舱是船体内部的空间，用于容纳乘客、货物和设备等。
船舱的布局和设计通常根据船的用途和需求而定。
例如，客船的船舱通常配有客舱、餐厅、休息室和娱乐设施等，而货船的船舱通常按照货物的特点和尺寸安排货舱和货物固定设备。
船底是船体的底部，它通常呈弯曲状，以适应水面的曲率。
船底的形状对船的航行性能有很大影响。
例如，V型底船底呈V字形，可以减少阻力和摇摆，提高船的稳定性和航行速度。
此外，船底通常还设置有船底管道和排水口，用于排放船舶内部的污水和积水。
船舵是船体的控制装置，用于控制船的方向。
它通常位于船尾，并通过操纵机构与舵轮相连。
当舵轮转动时，舵叶也会转动，从而改变船的航向。
船舵的形状和尺寸根据船的类型和尺寸而定，船舵的操纵力矩也需要根据船的转向性能和驾驶需求进行调整。
船桨是船的动力装置，用于传递动力给水流，从而推动船体前进。
船桨通常由桨叶、桨杆和传动机构等组成。
桨叶可以通过改变桨叶的角度和转速来调节推力和船的速度。
根据船的需求和用途不同，船桨可以是螺旋桨、水喷桨或水动力喷射装置等。
船的运动原理遵循了阿基米德原理和纳维-斯托克斯方程等流体力学原理。
根据阿基米德原理，当船体浮入水中时，它将受到一个向上的浮力，该浮力等于船体排开的水的重量。
船体结构与构件(船舶管理课件)
能力目标：1、了解船体的骨架形式和作用。 2、掌握现代船舶的结构和构造基本形式，构件的 名称和作用。
学习任务：在分析船体受力的基础上，掌握 船体不同部位加强的一般规律。
授课方式：知识介绍
任务四 船体结构与构件
钢质海船的船体结构都是由钢板和骨架组成的。 船体的甲板板和外板（包括舷侧外板、舭部外板、船底外板） 是由钢板制成的，形成一个水密的外壳。 在甲板板和船体外板的里面,布置着许多骨架支撑着钢板。 这些骨架是由型钢沿着船舶纵向，横向和竖向纵横交错地排 列着，并且相互连接在一起构成的，也称为船体板架或框架。 这样，船体形成一个外部由骨架和钢板包围着，中间是空心 的结构。
（2）甲板板的排列：从舱口边至舷边的甲板板，钢板是纵 向布置的，长边沿着船长方向并且平行于甲板中线。在舱口 之间以及首尾端的甲板，因地方狭窄一般将钢板横向布置。
任务四 船体结构与构件
四、 甲板板
2．甲板舷边连接
由于强力甲板与舷侧外板相交成直角，易产生应力集中，又 远离中和轴，是一个高应力区域，船体往往在该区域首先发 生断裂，故舷边连接一直是船体强度需要特别注意的地方。
一、 船体骨架形式
1．横骨架式船体结构
优点是：船体结构强度可靠，结构简单，建造容易。 舱内肋骨和甲板下横梁尺寸较小，结构整齐，不影响 装卸货物。 缺点是：船体的纵向强度主要是由甲板板和船体外板 来承担。为了承担较大的纵向强度，必须把甲板板和 外板做得较厚，增加了船体重量。故横骨架式船体结 构适用于要求纵向强度不大的中小型船舶。
这三部分船 壳板，统称 为船体外板， 简称外板， 又称船壳板，
任务四 船体结构与构件
三、外板
1．外板名称 外板是由许多块钢板拼接而成的。钢板的长边都是沿 着船长方向布置，钢板长边相连接的纵向接缝，称为 边接缝。钢板短边的横向接缝,称为端接缝。由许多块 钢板逐块端接而成的连续长条板,称为列板。
船舶结构与设备知识点
船舶结构与设备特点：1、知识点多、杂。
考点知识多为书本原文，计算、思考等题目较少；2、与货运、避碰同考，所占比例较小.其中货运160道题目,结构占20-30道题;3、后期新题更新不多；4、难点不多，需记忆。
如船舶种类及特点、轻型吊杆、舵设备等。
第一章船舶常识（结构货运）第一节船舶的基本组成与主要标志一、船舶基本组成由主船体、上层建筑及其他各种配套设备等组成。
1、主船体船底:分单层底、双层底。
舭部★舷侧：首/尾部船首/尾甲板：上甲板、平台甲板(注：强力甲板、遮蔽甲板、量吨甲板、舱壁甲板定义见“甲板结构”)、甲板命名舱壁：按方向分横舱壁、纵舱壁(其他分类方式见“舱壁结构”）。
★船底、舷侧、舭部构成船壳板2、上层建筑定义：分类：长上层建筑、短上层建筑（定义）组成：首楼、尾楼、桥楼（位置、作用)、甲板室（长甲板室、短甲板室)★桅屋属于短甲板室上层建筑各层甲板：艇甲板、罗经甲板3、舱室名称机舱、货舱、压载舱、深舱(定义）、其他舱室★隔离空舱(干隔舱)：仅有一个肋骨间距的空舱二、船舶主要标志1、球鼻首和首侧推器标志：位置（前、后）2、吃水标志:公制/英制（10cm/6英尺），★读取3、甲板线标志:尺寸（300mm×25mm)、★位置★4、载重线标志：位置、堪划要求、字母涵义、丈量最小干舷5、其他标志：船名船籍港标志：船名字高比船首字高小10％-20%；船籍港字高为船名字高60％—70％烟囱标志:位置分舱与顶推位置标志：位置、形状引航员登离船标志:上白下红船舶识别号：100总吨及以上客船/300总吨及以上货船，位置公司名称标志:第二节船舶尺度与船舶吨位一、船舶尺度分为：最大尺度、船型尺度、登记尺度最大尺度（全部尺度/周界尺度）：最大长度、宽度、高度(定义）、作用船型尺度（计算尺度、理论尺度）：型长、型宽、型深、型吃水（定义）、作用登记尺度：登记长度、宽度、深度（定义）、作用二、主尺度比型长型宽比、型长型深比、型长型吃水比、型宽型吃水比、型深型吃水比:影响三、船舶吨位1、重量吨分为：排水量和载重量排水量：满载排水量、空船排水量、装载排水量（了解定义)载重量：总载重量、净载重量（了解定义)2、容积吨分为：总吨位、净吨位、运河吨位定义（了解）、★作用：★运河吨位数值比总/净吨位数值大些★第三节船舶种类与特点1、客船分类：全客船、客货船、货客船、客滚船特点:抗沉性好（二舱不沉制)、多层甲板、上层建筑高大、航速快、生活设施配套齐全、设计美观等2、集装箱船特点:单层甲板、开口大、航速快、双层底和双层船壳、抗扭箱（保证强度和提高抗扭强度）、装卸效率高、货损货差小、箱格导轨、方形系数小于0.63、散货船特点：运输密度较小散货、单层甲板、开口大、货舱剖面棱形（作用：便于平舱、卸货、提高稳性)、上下边舱（压载）、单层或双层船壳、船型肥大4、矿砂船特点:运输矿砂、中间舱两侧边舱、开口大、双层底高（重心高）、剖面呈漏斗形、航速低、采用高强度钢5、兼用船O/O船、O/B/O船特点：★装货要求6、杂货船特点：运输件杂货、多起重设备、多层甲板、舱口尺寸大、一舱不沉制7、滚装船特点：首跳板、尾跳板、舷侧跳板（要求、特点）、首门有罩壳式、边铰链式，活动斜坡道或升降平台,跳板工作坡度：不大于8°，通常为4°-5°，横倾小于4°时,跳板对码头负荷不超过2—3t/m2、多层甲板、双层底、纵骨架式、支柱少、纵通甲板、抗沉性差、舱容利用率低、造价高、装卸效率高、航速快、码头适应性好8、木材船特点：舱口大、舷墙高、舷侧多立柱、多起重设备9、冷藏船特点：良好隔热设施与制冷设备、舱口小、多层甲板、航速快、吨位小10、多用途船特点:运输多种货物、舱口大、多层甲板、多起重设备11、液货船油船:双层底和双层船壳、无起重设备、舱口圆形或椭圆、多泵管路、纵骨架式、横、纵舱壁(减少自由液面对船舶稳性影响）、船型肥大、干舷小、专用压载舱/清洁压载舱液体化学品船：采用耐腐蚀不锈钢制成、双层底和双层船壳、舱口小、多泵和管路12、液化气船液化天然气（甲烷）：隔热结构、货舱呈球形和矩形、极少数为棱柱形或圆筒形、常压低温运输液化石油气船：加压液化(球形或圆柱形）/冷冻液化(矩形）/加压、冷冻液化乙烯运输船：加压液化、货舱呈球形、圆柱形和矩形13、高速客船水翼船、气垫船（全垫升、水面效应）、双体船（特点、航行方式)14、其他船舶工程船：挖泥船、起重船、海洋调查船、敷缆船、航标船工作船：拖船、供应船、破冰船（首尾两舷设有大的压载舱）、海难救助船、消防船、科考船第二章船体结构与船舶管系（结构与货运）第一节船体受力1、力/力矩分类：总纵弯曲力矩、扭转力矩、横向作用力、局部作用力2、总纵弯曲力矩产生原因、分布（★船中力矩最大、1/4L处剪切力最大)、“中拱中垂”（★拉伸/压缩，波长=船长）3、扭转力矩、横向作用力产生原因（了解）★4、主要构件、次要构件定义、辨别5、船体结构设计与建造要求第二节船体结构一、船体结构形式与主要结构图1、骨架形式分类：横骨架式、纵骨架式、混合骨架式2、横骨架式/纵骨架式/★混合骨架式特点、应用3、★外板展开图：边接/端接定义、并板位置、船壳板组成（船底、舭部、舷侧、舷顶列板)及厚度分布特点★船壳板命名（两字母一数字)：左、右舷分别为P、S，以平板龙骨为K板，向左/右依次为A、B、C、D。
船舶修造知识点总结图解
船舶修造知识点总结图解一、船舶结构船舶的结构由船体和船舶设备组成，船体主要包括船体骨架和外壳结构，船舶设备包括动力设备、辅助设备和配套设备。
1. 船舶的分类根据用途和功能，船舶可以分为货船、客船、工程船和军舰等不同类型。
2. 船体结构船体结构是船舶的骨架，主要包括船体骨架和外壳结构。
船体骨架由船体纵向骨架和船体横向骨架组成，外壳结构由船体甲板和船体舱室组成。
3. 船舶设备船舶设备包括动力设备、辅助设备和配套设备。
动力设备主要包括主机、推进器和舵机等，辅助设备主要包括发电机、压缩机和脱水机等，配套设备主要包括船舶通信设备、航行设备和防污设备等。
4. 船舶建造材料船舶建造材料有钢、铝合金、复合材料等，其中钢材是最常用的船体材料，铝合金和复合材料逐渐在船舶建造中得到应用。
5. 船舶建造工艺船舶建造工艺包括坯料加工、船体组装和设备安装。
坯料加工主要包括钢板预制和零部件加工，船体组装主要包括船体骨架组装和外壳组装，设备安装主要包括设备安装和设备调试。
6. 船舶检验认证船舶建造过程中需要进行船级社的检验认证，确保船舶建造符合国际和国内的相关标准和规范。
二、船舶安全船舶安全是船舶修造的核心问题，包括结构安全、设备安全和航行安全等多个方面。
1. 结构安全船舶结构安全主要包括船体结构的强度和稳性。
船体结构的强度包括船体的纵向和横向强度，船体的稳性包括船舶的稳态和运动稳性。
2. 设备安全船舶设备安全主要包括船舶动力设备的可靠性和辅助设备的完备性。
船舶动力设备的可靠性包括主机的功率和推进器的效率，辅助设备的完备性包括船舶的供电系统和压气系统。
3. 航行安全航行安全主要包括船舶的导航安全和气象安全。
船舶的导航安全包括航行设备和通信设备的可靠性，气象安全包括船舶在不同气象条件下的适航性。
三、船舶维护船舶维护是延长船舶使用寿命、保障船舶运营安全的重要措施，主要包括船舶的日常维护、定期维护和特别维护。
1. 船舶日常维护船舶的日常维护主要包括船舶清洁、润滑和防腐等工作。
水手业务第14课船舶基本结构1
Rizhao Marine Engineering Vocational College 日照航海工程职业学院
1.总体布置
甲板板由钢板焊接而成，钢板的长边沿船长方向布置，首尾相接，并平行
于船纵中线。甲板边板由于要保持一定宽度，故沿舷边呈折线状布置。在
旁桁材，桁材之间的间距一般不大于5m。
Rizhao Marine Engineering Vocational College
日照航海工程职业学院
(2)纵骨：是纵骨架式双 层底结构中设置的纵向构 件，一般用不等边角钢制 成。它是连续构件，穿过 实肋板。当船长超过200m 或纵骨采用了高强度钢时， 船底纵骨穿过水密肋板或 采用相应替代结构。内底 纵骨的剖面模数为船底纵 骨剖面模数的85%，且船 底纵骨的最大间距不大于 1m。
特点： 结构简单、建造容易、横向强 度和局部强度好，横向构件排 列密尺寸小，舱容利用 率较高且便于装卸，横向刚 性比纵向刚性大，但空船重量大， 纵向构件排列间距大。 总纵强度主要由外板、内底板、甲板 板及纵向构件保证，较长的 船则需加厚钢板来保证总纵 强度，因此增加了船舶的自 重。 主要用于对总纵强度要 求不高的沿海中小型船和内 河船。
等结构所组成的水密空心结构。这些结构全部由板材和骨架 组成，即由钢板、各种型钢、铸件和锻件等组成。
Rizhao Marine Engineering Vocational College 日照航海工程职业学院
1.外板的概念 外板又叫船壳板，由船底板和舷侧板组成的 长边接------边接缝 短边接------端接缝
Rizhao Marine Engineering Vocational College 日照航海工程职业学院
船舶结构与设备概述
船舶结构与设备概述船舶结构和设备是船舶工程的重要组成部分，它们直接影响着船舶的安全性、稳定性和性能。
船舶结构通常包括船体、甲板、舱室、船体连接件等，而船舶设备包括主机推进设备、辅助设备、电气设备、通信设备、导航设备等。
以下是船舶结构和设备的概述。
船舶结构：船舶结构在设计和建造中需要考虑到船舶的使用环境、航行条件、荷载要求等多方面因素。
船体是船舶的主体结构，根据船舶类型和用途的不同，船体的形状和结构也会有所差异。
船体连接件是连接船体构件的结构件，包括横梁、龙骨、肋骨、筋板等，其作用是增强船体的刚度和强度。
甲板和舱室是船舶上的各种舱室和甲板结构，用于承载货物、设备和人员，同时也起到船体加强和密封的作用。
船舶设备：船舶设备包括主机推进设备、辅助设备、电气设备、通信设备、导航设备等多个方面。
主机推进设备是船舶的动力来源，包括柴油机、涡轮机、马达等，其性能直接关系着船舶的运行效率和经济性。
辅助设备包括空气压缩机、消防泵、油水分离设备等，在船舶的日常运行和应急情况下发挥重要作用。
电气设备包括配电系统、船舶自动化设备、照明设备等，为船舶提供电力支持。
通信设备和导航设备则是船舶的关键安全设备，包括雷达、GPS、通信雷达、卫星通信等，用于确保船舶的航行安全和通讯联络。
总的来说，船舶结构和设备的设计和配置直接影响着船舶的安全性、可靠性和经济性。
在船舶建造和维护过程中，需要严格遵循相关标准和规范，确保船舶结构和设备的质量和性能达到要求，从而保障船舶的安全运行和有效性能。
船舶结构与设备是船舶工程中不可或缺的重要组成部分。
船舶结构主要包括船体、甲板、舱室、船体连接件等，而船舶设备则包括主机推进设备、辅助设备、电气设备、通信设备、导航设备等。
这些结构和设备的设计、制造和使用，对船舶的安全性、稳定性和性能有着直接的影响。
首先，让我们来看看船舶的结构。
船体是船舶的主要结构，它的设计和制造需要考虑到船舶的使用要求和航行条件。
船体的形状、厚度和结构布局都会因船舶类型和用途的不同而有所不同。
船舶主要构件
船的前端叫船首；后端叫船尾;船首两侧船壳板弯曲处叫首舷；船尾两侧船壳板弯曲处叫尾舷；船两边叫船舷；船舷与船底交接的弯曲部叫舭部。
连接船首和船尾的直线叫首尾线。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷；在首尾线左边的叫左舷。
与首尾线中点相垂直的方向叫正横，在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板、救生艇甲板等等。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱，也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
船楼又有首楼、尾楼和驾驶台之分。
上层建筑的各舱室一般按舱室用途而命名。
船体的基本结构船体由甲板、侧板、底板、龙骨、旁龙骨、龙筋、肋骨、船首柱、船尾柱等构件组成。
实际船舶的船体结构是十分复杂的，而舰船模型的船体结构简单。
龙骨是在船体的基底中央连接船首柱和船尾柱的一个纵向构件。
它主要承受船体的纵向弯曲力矩，制作舰船模型时要选择木纹挺直、没有节子的长方形截面松木条制作。
旁龙骨旁龙骨是在龙骨两侧的纵向构件。
它承受部分纵向弯曲力矩，并且提高船体承受外力的强度。
船舶结构与货运
船舶结构与货运1. 引言船舶结构与货运是海洋运输的重要组成部分。
船舶结构的设计和构造对于船舶的有效性和安全性至关重要。
同时，货运的组织和管理也影响着船舶的运营效率和经济效益。
本文将探讨船舶结构与货运的关系，并介绍一些相关的概念和技术。
2. 船舶结构船舶结构是指船体及其相关的构造元件，如船体骨架、甲板、舱壁等。
船舶结构的设计考虑到船体的强度、刚性和稳定性等因素。
在设计船舶结构时，需要考虑船舶的用途、航行条件和负载要求等因素。
2.1 船体骨架船体骨架是船舶结构的主要支撑部分，由龙骨、肋骨和板材等构成。
龙骨是船体纵向的主要承重构件，负责承担纵向和横向载荷。
肋骨用于加强龙骨的刚度和强度。
板材则连接在骨架上，形成船体的外壳。
2.2 甲板和舱壁甲板是船舶上用于行走和存放货物的平台，通常由钢板或木板构成。
舱壁则用于分隔船舱，起到隔水和隔火的作用。
甲板和舱壁的设计需要考虑船舶的负载要求以及航行条件。
3. 货运管理货运管理是指对货物进行组织、调度和管理的过程。
良好的货运管理可以提高货物运输的效率和经济性。
在货运管理中，需要考虑以下几个方面：3.1 货物装载和卸载货物装载和卸载是货运过程中的重要环节。
合理的货物装载可以最大限度地利用船舶的货物容量，并保证货物的安全。
相应地，货物的卸载也需要进行合理的组织和安排。
3.2 船舶调度船舶调度是指对船舶的运行进行计划和安排。
在船舶调度中，需要考虑到货物的数量、重量和尺寸，船舶的运力和速度，以及航行条件和航线等因素。
通过合理的船舶调度，可以实现货船的最佳利用，提高货物运输的效率。
3.3 货物追踪和管理货物追踪和管理是保证货物运输过程中的可追溯性和可控性的重要手段。
透明的货物追踪系统可以帮助货主和船东实时掌握货物的位置和状态，确保货物的安全和准时到达目的地。
4. 船舶结构与货运的关系船舶结构与货运之间存在着密切的关系。
良好的船舶结构设计可以提供安全可靠的船舶，从而保证货物的安全运输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
船的前端叫船首；后端叫船尾;船首两侧船壳板弯曲处叫首舷；船尾两侧船壳板弯曲处叫尾舷；船两边叫船舷；船舷与船底交接的弯曲部叫舭部。
连接船首和船尾的直线叫首尾线。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷；在首尾线左边的叫左舷。
与首尾线中点相垂直的方向叫正横，在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板、救生艇甲板等等。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱
，也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
船楼又有首楼、尾楼和驾驶台之分。
上层建筑的各舱室一般按舱室用途而命名。
船体的基本结构
船体由甲板、侧板、底板、龙骨、旁龙骨、龙筋、肋骨、船首柱、船尾柱等构件组成。
实际船舶的船体结构是十分复杂的，而舰船模型的船体结构简单。
龙骨是在船体的基底中央连接船首柱和船尾柱的一个纵向构件。
它主要承受船体的纵向弯曲力矩，制作舰船模型时要选择木纹挺直、没有节子的长方形截面松木条制作。
旁龙骨
旁龙骨是在龙骨两侧的纵向构件。
它承受部分纵向弯曲力矩，并且提高船体承受外力的强度。
舰船的旁龙骨常用长方形截面松木条制作。
肋骨肋骨是船体内的横向构件。
它承受横向水压力，保持船体的几何形状。
舰船模型的肋骨常用三合板制作。
龙筋
龙筋是船体两侧的纵向构件。
它和肋骨一起形成网状结构，以便固定船侧板，并能增大船体的结构强度。
舰船模型的龙筋通常也由长方形的松木条制作。
船壳板
船壳板包括船侧板和船底板。
船体的几何形状是由船壳板的形状决定的。
船体承受的纵向弯曲力、水压力、波浪冲击力等各种外力首先作用在船壳板上。
舰船模型的船壳板可以用松木条、松木板拼接粘结而成。
舭龙骨
有些船体还装有舭龙骨，它是装在船侧和船底交界的一种纵向构件。
它能减弱船舶在波浪中航行时的摇摆现象。
舰船模型的舭龙骨可以用厚0.5～1毫米的铜片或铁片制作。
船首柱和船尾柱
船首柱和船尾柱分别安装在船体的首端和尾部，下面同龙骨连接，它们能增强船体承受波浪冲击力和水压力，还能承受纵向碰撞和螺旋桨工作时的震动。
船舶构造
船舶是海上运输的工具。
船舶虽有大小之分，但其结构的主要部分大同小异。
船舶主要由以下部分构成：
（一）船壳
船壳即船的外壳，是将多块钢板铆钉或电焊结合而成的，包括龙骨翼板、弯曲外板及上舷外板三部分。
（二）船架
船架是指为支撑船壳所用各种材料的总称，分为纵材和横材两部分。
纵材包括龙骨、底骨和边骨；横材包括肋骨、船梁和舱壁。
（三）甲板
甲板是铺在船梁上的钢板，将船体分隔成上、中、下层。
大型船甲板数可多至六、七层，其作用是加固船体结构和便于分层配载及装货。
（四）船舱
船舱是指甲板以下的各种用途空间，包括船首舱、船尾舱、货舱、机器舱和锅炉舱等。
（五）船面建筑
船面建筑是指主甲板上面的建筑，供船员工作起居及存放船具，它包括船首房、船尾房及船桥。
