同步以太网及其时钟
以太网的时钟同步技术
![以太网的时钟同步技术](https://img.taocdn.com/s3/m/094f3bd9240c844769eaee30.png)
b 由于信 息 包 含 的预 计 发 送 时 间并 不 是 真 实 的 )
发 送时 间 , 主节点 在 同步 报 文发 出 后发 出一个 跟 随 故
( o o — p 报 文 , 个报文包 含先 前的 同步报 文准确 Fl w U ) l 这 的发送 时间标 志 。这 样 做 的 目的是 使 报 文 传输 和 时 间测 量 分 开 进 行 , 互 不影 响 。 属 时钟 使 用跟 随 相 从
记 录和标 识发送 或接 收时 间。
些研 究机 构 和 商 业 组织 发起 成立 了一 个 特 别 委 员
步问题进行研 究 , 过 长时 间 的不 断 探索 和 试 验取 得 经
会 , 门针对设 备之 间尤 其 是测 控 设备之 间的 时钟 同 专 了一 些 成果 。直 到 2 0 0 1年 , 这个 委 员会 正 式 向 I E EE
这个基 本格式 , 这个 议要 形成树 型的管 理 , 系统 内 使
的这些 时钟产 生 一 个 主从 关 系 。IE 5 8定 义 了 4 E E 18
对垄 断 的地 位 . 目前 又开 始 渐 渐 向城 域 网 、 域 网 渗 广 透 , 应用环 境发 牛了极 大变化 , 其 并且显 现 出更 为广 阔 的发 展前景 。f 以太 网也 存在 一 定 的 缺陷 , 就 是 网 } 1 那 络 的确定性 、 实时性 不强 。随着通 信技术 的不 断提 高 , 加 上各 种降低 冲突域 的技术 , 如今 以太 网的确定 性 、 实
( 简单 网络 时间协议 ) 具 体说 明 了 I E 5 8 N P及 S T , E E18 、 T N P的基 本 原理 , 并对 3类协议 进 行 了简要 的
对 比分析 。
关键词 : 太网 ; 以 时钟 同步 ;E E l 8 ; T ;N P IE 58 P P S T 中图分类 号 : P 9 . 1 T 33 1
同步以太网及其时钟
![同步以太网及其时钟](https://img.taocdn.com/s3/m/e382340803d8ce2f00662310.png)
前 言
在 电信服务提供商 网络 向下一代网络的演进中 ,以太 网 将逐步取代 P DH以及 S ONE / DH传输 网。因此 ,在一些 TS 要 求严格 同步 的应 用 ( 包括 无线 基站 以及 TDM 电路 仿真 ( E 设备 ) ,电信服 务提供商将面临如何通过以太网传 C S) 中
AbSt ract: Th s e to yn h on u h r e ,n t r r h t c u e f rs n h on u he n tPHY s d s rb d a d g n r lr q r m e t o e a p c fs c r o s Et e n t e wo k a c ie t r o y c r o s Et r e i e c i e n e e a e uie n s f r t e s n hr i a i p cii s o t i e i h s p p r h v c on z ton s e fes i u ln d n t i a e .Th n e .we i t o uc t i tn a a t rs i s of s n hr n s Et e n t n r d e i s tn g ch r c e i tc y c o ou h r e i
是以太网的同步问题。
11方式 1 . :网络同步方式 ( 同步以太网 )
与现 在 的 S ONE / D TS H链 路 一 样 , 步 以太 网通 过 OS七 同 I
在 S n E 中 , 以太 网 采 用 与 S vc ONE / DH相 同 的方 式 , TS
层协议 的第一层 即物理层实现 网络 同步 ,如图 1 示。同步 所
维普资讯
同步 以太 网及 其时钟
g8262标准
![g8262标准](https://img.taocdn.com/s3/m/d3940a84ab00b52acfc789eb172ded630b1c98ce.png)

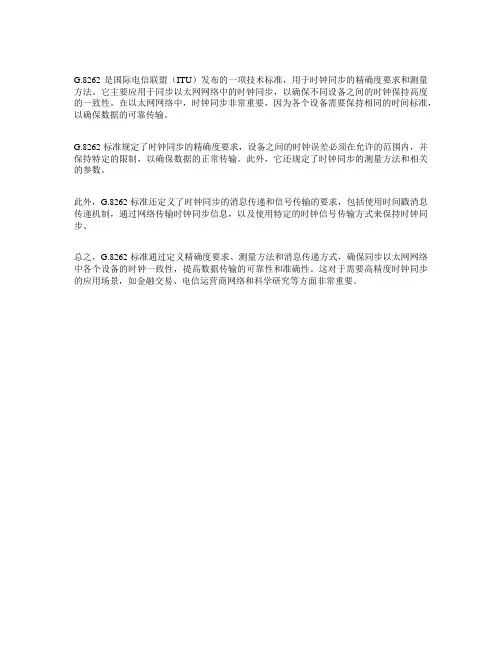

G.8262是国际电信联盟(ITU)发布的一项技术标准,用于时钟同步的精确度要求和测量方法。
它主要应用于同步以太网网络中的时钟同步,以确保不同设备之间的时钟保持高度的一致性。
在以太网网络中,时钟同步非常重要,因为各个设备需要保持相同的时间标准,以确保数据的可靠传输。
G.8262标准规定了时钟同步的精确度要求,设备之间的时钟误差必须在允许的范围内,并保持特定的限制,以确保数据的正常传输。
此外,它还规定了时钟同步的测量方法和相关的参数。
此外,G.8262标准还定义了时钟同步的消息传递和信号传输的要求,包括使用时间戳消息传递机制,通过网络传输时钟同步信息,以及使用特定的时钟信号传输方式来保持时钟同步。
总之,G.8262标准通过定义精确度要求、测量方法和消息传递方式,确保同步以太网网络中各个设备的时钟一致性,提高数据传输的可靠性和准确性。
这对于需要高精度时钟同步的应用场景,如金融交易、电信运营商网络和科学研究等方面非常重要。
ethercat 时钟同步原理
![ethercat 时钟同步原理](https://img.taocdn.com/s3/m/beb2a830f02d2af90242a8956bec0975f465a4da.png)
ethercat 时钟同步原理EtherCAT(Ethernet for Control Automation Technology)是一种开放式实时以太网通信协议,广泛应用于工控领域。
在EtherCAT 网络中,时钟同步是实现网络中各个节点之间协同工作的基础。
本文将介绍EtherCAT时钟同步的原理及其实现方法。
时钟同步是指网络中各个节点的时钟保持一致,确保节点之间的通信和协作能够精确无误地进行。
在EtherCAT网络中,时钟同步的目标是将所有从站节点的时钟与主站节点的时钟保持同步,以保证数据的准确性和实时性。
EtherCAT时钟同步采用了主站从站的结构,主站负责发送时钟同步数据包,从站接收并根据同步数据包调整自身的时钟。
具体实现时,主站在每个通信周期内发送一帧时钟同步数据包,从站在接收到该数据包后,通过校正自身的时钟,使其与主站的时钟保持同步。
EtherCAT时钟同步的实现依赖于一种称为“分布式时钟算法”的协议。
该算法基于主站发送的时钟同步数据包和从站的时钟信息,通过多轮迭代计算,不断调整从站的时钟,使其逐渐接近主站的时钟。
具体而言,分布式时钟算法包括以下几个步骤:1. 主站发送时钟同步数据包:主站在每个通信周期内发送时钟同步数据包,其中包含了主站当前的时钟信息。
2. 从站接收时钟同步数据包:从站在接收到主站发送的时钟同步数据包后,获取其中的时钟信息。
3. 从站调整自身时钟:从站根据接收到的时钟同步数据包中的时钟信息,通过计算和调整自身时钟,使其与主站的时钟逐渐接近。
4. 多轮迭代计算:为了提高时钟同步的精确度,分布式时钟算法通常会进行多轮迭代计算,即主站发送多个时钟同步数据包,从站根据每个数据包的时钟信息进行多次调整。
通过以上步骤,EtherCAT网络中的各个从站节点可以与主站节点保持时钟同步,从而实现精确的数据通信和协同工作。
总结起来,EtherCAT时钟同步的原理是通过主站发送时钟同步数据包,从站接收并根据数据包中的时钟信息调整自身时钟,以实现网络中各个节点的时钟同步。
同步以太网 PTP PHY硬件方案设计
![同步以太网 PTP PHY硬件方案设计](https://img.taocdn.com/s3/m/45f1803e4531b90d6c85ec3a87c24028905f854a.png)
同步以太网 PTP PHY硬件方案设计摘要:本文主要探讨同步以太网(Sync-E)中的精确时间协议(PTP)及其物理层(PHY)硬件方案的设计。
我们详细介绍了PTP协议的结构和工作原理,并根据IEEE 1588v2标准设计了一种高性能的PTP PHY方案。
我们采用Xilinx的FPGA 技术实现硬件设计,并通过仿真和实验验证了该方案的正确性和实用性。
实验结果表明,我们的设计方案在PTP时钟同步和精度方面表现出色,可满足高性能通信设备的应用需求。
关键词:同步以太网,精确时间协议,物理层,硬件方案,PTP正文:同步以太网(Sync-E)是一种基于以太网的高带宽、低延迟的时钟同步和精度控制技术。
它通过在以太网中加入PTP 协议来实现时钟同步,从而满足高性能通信设备的应用需求。
PTP是一种应用于网络中的精确时间协议,它可以实现不同设备间的时钟同步。
PTP协议的原理是通过选主机来向网络中的从机发送时间戳,从机接收后根据时间戳同步本地时钟,从而实现同步。
PTP协议涉及到物理层(PHY)和数据链路层的实现。
物理层主要完成信号的传输和接收,而数据链路层则负责将时间戳信息封装到帧中进行传输。
在PTP PHY方案设计中,需要考虑以下几个方面:时钟误差补偿、时延补偿、帧精度、时钟同步精度等。
为了提高同步精度和网络性能,我们采用了IEEE 1588v2标准作为PTP协议的实现标准,并设计了一种高性能的PTP PHY硬件方案。
我们的设计方案主要基于Xilinx的FPGA技术实现,通过模块化设计将PTP协议的各个功能模块独立开发并作为子模块进行集成。
其中,时钟误差补偿模块主要用于校准本地时钟与传输时钟的时间误差,时延补偿模块主要用于校准数据包传输时延误差,帧精度模块主要负责实现PTP帧的封装和解析,时钟同步模块主要完成PTP时钟同步功能。
我们采用RTL编程和Verilog HDL语言进行方案设计,通过仿真和实验验证了该方案的正确性和实用性。
时间触发以太网高精度时钟同步技术研究
![时间触发以太网高精度时钟同步技术研究](https://img.taocdn.com/s3/m/918ff5000166f5335a8102d276a20029bd6463d7.png)

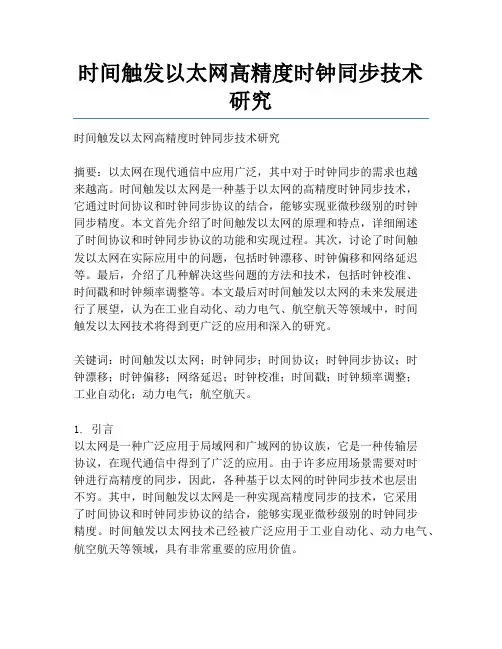

时间触发以太网高精度时钟同步技术研究时间触发以太网高精度时钟同步技术研究摘要:以太网在现代通信中应用广泛,其中对于时钟同步的需求也越来越高。
时间触发以太网是一种基于以太网的高精度时钟同步技术,它通过时间协议和时钟同步协议的结合,能够实现亚微秒级别的时钟同步精度。
本文首先介绍了时间触发以太网的原理和特点,详细阐述了时间协议和时钟同步协议的功能和实现过程。
其次,讨论了时间触发以太网在实际应用中的问题,包括时钟漂移、时钟偏移和网络延迟等。
最后,介绍了几种解决这些问题的方法和技术,包括时钟校准、时间戳和时钟频率调整等。
本文最后对时间触发以太网的未来发展进行了展望,认为在工业自动化、动力电气、航空航天等领域中,时间触发以太网技术将得到更广泛的应用和深入的研究。
关键词:时间触发以太网;时钟同步;时间协议;时钟同步协议;时钟漂移;时钟偏移;网络延迟;时钟校准;时间戳;时钟频率调整;工业自动化;动力电气;航空航天。
1. 引言以太网是一种广泛应用于局域网和广域网的协议族,它是一种传输层协议,在现代通信中得到了广泛的应用。
由于许多应用场景需要对时钟进行高精度的同步,因此,各种基于以太网的时钟同步技术也层出不穷。
其中,时间触发以太网是一种实现高精度同步的技术,它采用了时间协议和时钟同步协议的结合,能够实现亚微秒级别的时钟同步精度。
时间触发以太网技术已经被广泛应用于工业自动化、动力电气、航空航天等领域,具有非常重要的应用价值。
2. 时间触发以太网的原理和特点时间触发以太网是一种基于以太网的高精度时钟同步技术。
它不同于其他基于以太网的时钟同步技术,它采用了时间协议和时钟同步协议的结合,能够实现亚微秒级别的时钟同步精度。
时间触发以太网的原理和特点如下:(1)时间协议时间协议是时间触发以太网实现高精度同步的基础。
它通过在以太网数据包中加入时间信息,实现精确的时间同步。
通常情况下,时间协议可以获得纳秒级别的时间信息。
(2)时钟同步协议时钟同步协议是时间触发以太网实现高精度同步的关键。
PTP时钟协议原理
![PTP时钟协议原理](https://img.taocdn.com/s3/m/7154ed825ebfc77da26925c52cc58bd6318693ae.png)
PTP时钟协议原理PTP(Precision Time Protocol)是一种用于实时时钟同步的协议,主要应用于工业自动化、通信网络、金融交易等领域,能够实现高精度的同步和时间标定。
本文将介绍PTP时钟协议的原理及其工作机制。
一、PTP时钟协议简介PTP时钟协议是一种基于网络的时钟同步协议,以太网是其常用的传输介质。
PTP协议允许多个设备通过网络同步其系统时钟,并提供了微秒级的精度。
它主要由两个组成部分组成:时钟主从(Clock Master/Slave)和时间戳(Timestamp)。
时钟主从用于确定一个网络中的主设备和从设备,主设备负责提供时间参考,从设备通过网络同步主设备的时间。
时间戳则用于将数据包发送的时间点记录下来,以便计算时延和校正时间差。
二、PTP时钟协议的工作原理1. 设备角色PTP网络中的设备可以分为两种角色:时钟主和时钟从。
时钟主是网络中的主设备,负责提供时间参考,并通过统计分析从设备的报告状态将时间标定校准到更高的精度。
时钟从是网络中的从设备,通过与时钟主同步时间,实现时钟同步。
2. 时钟同步过程PTP时钟协议的主要目标是在网络中的所有设备上实现高精度的时间同步。
时钟主通过不断发送同步报文(Sync Message)和延时请求报文(Delay Request Message)来源源不断地提供时间参考。
时钟从在接收到同步报文后,会通过时间戳记录到达时间,并返回延时请求报文,以便时钟主计算出从设备与主设备之间的时延。
主设备会通过该时延校正从设备的时钟。
3. 时钟精度提升PTP时钟协议还提供了一种时钟精度提升的机制,即时钟率自适应(Clock Rate Adaptation)。
该机制可以根据网络环境的变化,动态地调整时钟从设备的时钟频率,以避免由于网络时延的变化而导致的时间误差不断累积。
4. 时钟失步检测与恢复在PTP网络中,设备可能因为网络中断、延时变化等原因导致时钟失步。
为了保证时钟同步的准确性,PTP时钟协议提供了时钟失步检测与恢复的机制。
802.1as协议实现原理
![802.1as协议实现原理](https://img.taocdn.com/s3/m/baa8f6f268dc5022aaea998fcc22bcd126ff42c5.png)
802.1as协议实现原理802.1as协议是用于以太网时钟同步的一种网络协议,它可以实现网络中各个设备之间的时钟同步,确保系统的时钟准确性。
本文将介绍802.1as协议的实现原理。
一、基本概述802.1as协议是以太网的一种扩展协议,它基于IEEE 1588协议,并对其进行了改进和扩展。
它主要用于工业自动化和音视频应用领域,要求网络设备之间的时钟误差在纳秒级别,以确保数据在不同设备之间的同步。
802.1as协议采用主从模式,其中一个设备作为主时钟,其他设备作为从时钟。
二、时钟同步方案802.1as协议使用时钟同步方案来实现网络设备之间的时钟同步。
时钟同步方案主要包括主时钟和从时钟之间的同步过程以及同步算法。
1. 主时钟和从时钟同步过程主时钟通过发送时间同步消息来告知从时钟当前的时间,从时钟接收到该消息后进行相应的调整,使得从时钟与主时钟保持同步。
主时钟和从时钟之间的同步过程需要考虑网络延迟、时钟抖动、带宽限制等因素。
2. 同步算法802.1as协议采用一种称为时间同步精确度(TSA)的算法来调整设备时钟。
TSA算法根据主时钟和从时钟之间的时间差,计算出从时钟应该进行的调整值,以保证时钟的同步精度。
三、时间同步消息802.1as协议中定义了一种称为Sync/Follow_Up消息的时间同步消息类型用于主时钟和从时钟之间的通信。
Sync/Follow_Up消息由主时钟周期性地发送给从时钟,其中包含了主时钟的当前时间信息。
从时钟接收到Sync/Follow_Up消息后,可以根据主时钟的时间信息来调整自身的时钟。
四、时钟源和时钟校正802.1as协议中规定了两种类型的时钟源:主时钟和从时钟。
主时钟作为网络中的主时钟源,负责向从时钟发送时间同步消息。
从时钟接收到时间同步消息后,即可根据主时钟的时间信息来校正自身的时钟。
时钟校正是指根据收到的时间同步消息,对从时钟进行调整,使其与主时钟保持同步。
时钟校正可以通过一种称为时钟校正跟踪(Correction Tracking)的技术来实现,该技术可以动态地调整从时钟的速率和相位,以使其与主时钟保持一致。
同步以太网传送方法及装置
![同步以太网传送方法及装置](https://img.taocdn.com/s3/m/5ce0d89427fff705cc1755270722192e44365856.png)
同步以太网传送方法及装置首先,同步以太网的传送方法依赖于网络时钟的同步。
在同步以太网中,所有的设备都会根据一个中央时钟源进行同步。
这个中央时钟源可以是一个专用的时钟设备,也可以是网络中的一个设备或服务器。
通常采用的同步方法是将网络中的所有设备与中央时钟源进行物理连接,并通过同步协议来确保网络中的所有设备的时钟保持同步。
在同步以太网中,数据传输通常是按照帧(Frame)的形式进行的。
帧是数据的基本单位,包括了数据的头部、有效负载和校验等部分。
帧的传输是通过MAC(Media Access Control)地址进行的,每个设备都有一个唯一的MAC地址来标识自己。
当一个设备需要发送数据时,它会将数据封装成帧,并将帧发送到网络中。
其他设备会根据帧的目的MAC地址来判断是否接收该帧。
为了确保数据的可靠传输,同步以太网中采用了一些错误检测和纠正技术。
最常用的技术是CRC(Cyclic Redundancy Check)校验,它可以检测传输过程中是否发生了数据错误。
如果检测到错误,接收设备会向发送设备发送一个消息,要求重新发送数据。
除了帧的传输,同步以太网还支持广播和组播的传输方式。
广播是将数据发送到网络中的所有设备,而组播是将数据发送到网络中特定的一组设备。
这些传输方式可以满足不同应用场景的需求,提供更灵活的数据传输方式。
在同步以太网中,还有一些特殊的装置被用于辅助数据的传输。
其中一个是中央时钟源,它是整个网络的时钟同步的源头。
另外一个装置是交换机,它用于将数据包从一个设备转发到另一个设备。
与传统的交换机相比,同步以太网中的交换机需要支持更高的带宽和更低的延迟,以满足高速数据传输的需要。
总结起来,同步以太网是一种高速、可靠且有效的数据传输方法。
它通过网络时钟的同步和数据帧的传输来实现数据的同步传输,同时还支持广播和组播的传输方式。
在同步以太网中,中央时钟源和交换机等装置被用于辅助数据传输。
同步以太网在现代计算机网络中得到了广泛的应用,可以满足各种应用场景对于高速、可靠传输的需求。
S7—300以太网PLC时钟同步设置和校正
![S7—300以太网PLC时钟同步设置和校正](https://img.taocdn.com/s3/m/3f2aafe26294dd88d1d26b07.png)
圈 设 管 与 修 22 6 苗 理 维 0 № 1
— —
』 氅一
3 0 ( ) 上 的 0 3
C U 1 2处 , P 3 7—
P l t
C PU3 5 2 P 1- D
关键 词 以太 网 中 图分 类 号 1 题提 出 问
T2 P
文 献标 识 码
在污水处理厂 自控设备 调试及 运行管理 中发现 ,L P C所控 制的一些设备是按时间或者 日期或者星期规律运行的 ,比如生 化池某台搅拌器从某天X 点 X 分钟运行到× 点X 分钟 、 X X × X 某台回 流污泥泵 一天开几个小 时 、厂 区路灯从 夜晚X 点开到早 上× X ×
.
N T R 5 设备 停 止 E WO K ,
1 M 5 . OO
期一 时 钟 型数 据 块 ,通 过 S C 读 出来 的 P C时钟 值 就存 F1 L 放在 这 个 数 据 块 中 ,其 中 D 2 D B ~ B . B 5分 别存 放 B . B 0 D 2D B
时钟 值 的年 、 、 小 时 、 月 日、 分钟 、 …… 。 W2 秒 M 0与 上位 机 画 面启 动 小 时 相 连 , MW2 2与启 动 分 钟 相 连 , W2 M 4与 上 位 机 停机 小 时相 连 , MW2 6与停 机 分钟 相连 。M5 . 搅拌 分钟字 节转 换 、 c —I E WO K , B D 转换
星 期 日。
P C的时钟基于其 内部时钟 晶体 , S A A( L 其 C D 数据采集 ) 系
统 在投入 运行一段 时间后 ,L P C与 P C之间 ,L L P C与上位 机之 间时钟误差几十分钟甚 至更大很普遍。 例 如 淮 安 同方 水 务 有 限 公 司下 属 金 湖 污 水 处 理 厂 1
同步以太网功能说明
![同步以太网功能说明](https://img.taocdn.com/s3/m/4053175852ea551810a687a1.png)
1时钟功能要求ITU-T 建议中时钟功能结构,见图1。
参考移动的PTN 设备招标要求:《PTN 设备系统频率同步》。
选择器A SETG 选择器B 选择器C T4T0图1 PTN 设备时钟功能结构同步以太网模块实现其中同步以太网相关功能,如图2。
选择器BSETG T1T4T0T3 图2 同步以太网时钟功能结构-T0:为内部定时接口; -T1:同步以太(FE 、GE 、10GE )输入接口,即来自同步以太(FE 、GE 、10GE )的信号; -T2:无。
-T3:为外定时输入接口,即来自外定时输入接口的信号; -T4:为外定时输出接口,其定时输出,来自SETG 模块; - SETG :为同步设备定时发生器,即同步以太网设备时钟EEC1。
具体功能:(1) 选择器B-应具有对所有同步以太信号进行优先级设置及闭塞/打开设置的功能; - 应具有对所有外同步输入信号进行优先级设置、SSM 质量等级识别、SSM 质量等级预置及闭塞/打开设置的功能;-应具有按照所有选择的输入信号的SSM质量等级和预置的优先级进行排序的功能;-应具有设置内部时钟(SETG)等级的功能。
(2) 外同步接口(物理接口)-接口数量和种类:2个外同步输入接口和2个外同步输出接口,接口种类为2048kb/s或2048kHz。
2048kb/s的帧结构还应满足ITU-T建议中的规定,即使用2048kb/s复帧结构中编号为奇数的TS0时隙的第4到8比特表示SSM信息。
-2048kb/s外同步输入接口:具有识别SSM质量等级的功能。
-2048kb/s外同步输出接口:具有发送SSM质量等级的功能。
-2048kHz外同步输入接口:具有预置SSM质量等级的功能。
-2048kHz外同步输出接口:具有根据同步以太SSM质量等级来闭塞输出的功能。
2时钟源选择时钟源选择规则符合。
2.1时钟源选择时钟源优选顺序由高至低为:-人工强制命令,例如强制进入保持或强制倒换;-定时信号失效;-SSM质量等级;-预置的优先级。
11 PTN时钟同步
![11 PTN时钟同步](https://img.taocdn.com/s3/m/2ae485bf866fb84ae55c8d3c.png)
跟随报文,Master—>Slave
DELAY_REQ
延时请求报文,Slave—> Master
DELAY_RESP 延时响应报文,Master—>Slave
端口状态
BC(Boundary Clock,边界时钟)
OC(Ordinary Clock,普通时钟)
TC(又可分为E2E和P2P透传时钟)
人工方式不支持时间源保护倒换;SSM协议和最优主时钟 BMC模式时,支持时间源的保护倒换。
时间源slave端口保护:当协议发现其它端口时间源优先 级高于当前Slave端口,或当前Slave端口时间源不可用 (链路Link Down、LOS、对端Master不可用等)时,进 行端口模式切换, 处于Passive模式的备用Slave端口变 成Slave模式,主用Slave端口变成Master或Passive模式。
如果ptp端口状态选择设置为BMC,那么在该模块运行BMC协 议,确定时钟各端口的工作状态。
如果端口状态选择设置为SSM,那么该模块运行SSM协议,确 定最佳主时钟源,根据结构确定端口的状态。
通过四种报文完成时间对齐和延时补偿,这四种报文为:
SYNC
同步报文,Master—>Slave
FOLLOW_UP
偿工作
解决非对称性思路
精确测量出双向光纤的长度,计算出时延差,PTN设备进行时 延补偿
先测量从时间节点与标准时间的误差,再进行时延补偿
思考:哪种思路比较可行?
1588工程测试
操作方法
使用“带1588子卡的6100设备”做非对称性补偿
工程应用
骨干层、汇聚层的网络应采用时钟保护,并设置主、备时间/时 钟基准源,用于时钟主备倒换。接入层从环的两个方向跟踪由 骨干层、汇聚层送过来的同步信号;
时钟同步方案
![时钟同步方案](https://img.taocdn.com/s3/m/4e5bae5dfe00bed5b9f3f90f76c66137ee064f96.png)
时钟同步方案在现代社会,时钟同步对于各类系统和网络的正常运行至关重要。
无论是金融交易系统、通信网络还是电力系统,精确的时钟同步都是确保数据传输和相关操作的关键。
为了解决各类设备间的时钟不一致问题,许多时钟同步方案被提出并广泛应用。
本文将介绍几种常见的时钟同步方案及其原理。
一、网络时间协议(NTP)网络时间协议(Network Time Protocol,简称NTP)是一种用于计算机网络中时钟同步的协议。
NTP通过使用时钟差值来同步各个设备的时间,并且能够自动进行校准和纠正。
NTP通常使用UDP协议进行通信,其核心原理是基于时间服务器和客户端之间的时钟差异进行计算和同步。
通过层级的时间服务器结构,NTP可以提供高精度和高可靠性的时钟同步。
二、全球定位系统(GPS)全球定位系统(Global Positioning System,简称GPS)是一种基于卫星导航系统的时钟同步方案。
GPS通过接收卫星信号获取当前时间,并将其同步到设备的系统时钟中。
由于GPS卫星具有高度精确的原子钟,因此可以提供非常精准的时间同步。
使用GPS进行时钟同步需要设备具备GPS接收器,并且在设备所在的位置能够接收到卫星信号。
三、精确时间协议(PTP)精确时间协议(Precision Time Protocol,简称PTP)是一种用于以太网中时钟同步的协议。
PTP基于主从结构,通过在所有从设备上同步时间,其中一个设备充当主设备,向其他设备广播时间信息。
PTP使用硬件触发机制和时间戳来实现纳秒级的时钟同步。
在实时性要求高的应用场景中,如工业自动化和通信领域,PTP是一种常用的时钟同步方案。
四、百纳秒同步协议(BCP)百纳秒同步协议(Boundary Clock Protocol,简称BCP)是一种用于同步计算机网络中时钟的协议。
BCP采用边界时钟的方式将网络划分为不同的区域,并在每个区域内部进行时钟同步。
BCP通过定期投递时间触发帧,将更精确的时间源传递到下一个边界时钟。
同步以太网配置指南
![同步以太网配置指南](https://img.taocdn.com/s3/m/6966941f814d2b160b4e767f5acfa1c7aa0082df.png)
同步以太网配置指南1 同步以太网概述同步以太网仿照SDH网络的同步机制,利用以太网的端口本身的码流携带和恢复频率信息的同步技术。
具体来说,在接收方向,以太网接口卡的物理层将线路时钟恢复并提取出来,分频后上送给时钟模块。
时钟模块根据SSM协议和其他相关信息,选择一个精度最高的时钟作为参考源送给系统锁相环,系统锁相环跟踪参考源后输出高精度的时钟给各个接口卡使用。
从线路串行码流中提取时钟要求码流中必须保持足够的时钟跳变信息,也就是避免连续的长1或者长0。
以太网物理层编码采用4B/5B(FE)和8B/10B(GE),平均每4个BIT 就要插入一个附加比特,这样就不会出现连续4个1或者4个0,从而加便于提取时钟。
在发送方向,以太接口卡上的锁相环跟踪时钟模块送来的高精度时钟,产生物理层芯片的发送参考时钟,将业务数据发送出去,发送方同样需要对发送的串行码流按照编码规则进行加扰,以避免接收侧无法提取时钟。
同步以太网的工作方式如图1所示。
图1 同步以太网方式在以太网端口接收侧,从数据流中恢复出时钟,将这个时钟信息送给设备统一的锁相环PLL作为参考。
在以太网端口发送侧,统一采用系统时钟发送数据。
上述过程实现了时钟(频率)信号在物理层链路上的同步传递。
需要说明的是,在SDH 网络中,时钟质量等级信息的传递是通过S1字节,而在同步以太网中,时钟的质量等级信息是通过专门的SSM报文进行传送。
2配置要求如图2所示,四个ZXCTN 6200设备组成一环网,网元间的物理连接接口见图中标识。
网元1为中心网元,整个网络的基准参考钟PRC从网元1中引入,要求在各个网元上采用同步以太网方式,实现频率的同步。
(需要说明的是,当所有网元独立组网时,如果没有外部 BITS 时钟或GPS时钟引入作为PRC,也可以使用中心网元的内时钟作为基准参考时钟。
)网元 2网元 1网元 4网元 3PRC 参考时钟R8EGE:1R8EGE:2R8EGE:1R8EGE:2R8EGE:1R8EGE:1R8EGE:2R8EGE:2图2 组网图3配置步骤假设网元之间的段层已经建立完毕,同步以太网时钟配置过程如下:(1)在拓扑管理界面,鼠标选中所有网元→单击右键→网元管理,在弹出页面的左下角,找到时钟时间配置菜单,如图3所示。
以太网物理层芯片时钟同步PLL的设计方案
![以太网物理层芯片时钟同步PLL的设计方案](https://img.taocdn.com/s3/m/2ae9630e8762caaedd33d4ef.png)
以太网物理层芯片时钟同步PLL的设计方案在以太网中,物理层芯片(Physical Layer Interface Devices,PHY)是将各网元连接到物理介质上的关键部件。
负责完成互连参考模型(OSI)第I层中的功能,即为链路层实体之间进行位传输提供物理连接所需的机械、电气、光电转换和规程手段。
其功能包括建立、维护和拆除物理电路,实现物理层比特(bit)流的透明传输等。
物理层包括4个功能层和两个上层接口。
两个上层接口为物理介质无关层接口(MII)和物理介质相关层接口(MDI),在MII的上层是逻辑数据链路层(DLL),而MDI的下层则直接与传输介质相连。
而这些子层的正常工作都离不开一个稳定精确的时钟同步信号。
PLL在物理层芯片的时钟同步应用中,要求其输出时钟带宽覆盖范围广,电压控制频率线性度好,频谱纯度高。
在PLL设计过程中,VCO是最为关键的设计环节,其性能将直接决定PLL的设计工作质量。
近年来,VCO相位噪声得到越来越深入的研究,各种低噪声VCO结构不断涌现,文献中提到的交叉耦合电流饥饿型VCO便是其中一种。
电流饥饿是指电路单元的电流受到电流源的钳制而不能达到其应有的最大值。
本文在其基础上采用了一种有效控制电压变换电路,保证原有电路优点的同时扩展了线性度,提高抗噪声能力,有效降低了相位噪声。
1 VCO延迟单元工作原理图1所示为电流饥饿型VCO中的单级结构。
PNP管M1和NPN管M2是延迟单元的组成部分,Ictrl是用于控制电容的放电电流Id1和充电电流Id2,他们是构成环形振荡器的每一级。
Ictrl控制着流过M1管和M2管的电流,所以由M1管和M2管构成的延迟单元处于电流饥饿状态。
每一级迟单元处于电流饥饿状态。
每一级的电流都由同一个电流源所镜像,所以Id1=Id2同时电流大小由输入控制电流Ictrl控制。
反相延迟主要是2个原因:一个是RC的充电时间;另一个是反相器的预置电压。
而这2个延迟时间的产生都是可以通过调整宽长比来实现。
SYNCE简介及应用说明(个人总结、汇报报告)
![SYNCE简介及应用说明(个人总结、汇报报告)](https://img.taocdn.com/s3/m/fa560745b7360b4c2e3f64fb.png)
SYNCE简介及应用说明(V1.0)修改记录目录1. 同步概念--------------------------------------------------------------------------------------------------------------------------------------------41.1频率同步-------------------------------------------------------------------------------------------------------------------------------41.2时间同步-------------------------------------------------------------------------------------------------------------------------------42. SYNCE概念-----------------------------------------------------------------------------------------------------------------------------------------52 .1 同步以太网(网络同步方式) --------------------------------------------------------------------------------------------------52 .2 同步以太网实现原理-----------------------------------------------------------------------------------------------------------52 .3 SSM(时钟源质量信息)------------------------------------------------------------------------------------------------------62 .3.1 SSM格式---------------------------------------------------------------------------------------------------------------63. SYNCE应用-----------------------------------------------------------------------------------------------------------------------------------------73.1 同步状态----------------------------------------------------------------------------------------------------------------------------73.2 ROS5平台应用--------------------------------------------------------------------------------------------------------------------81. 同步概念在数字通信系统中,传送的信号都是数字化的脉冲序列。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
l|■■■■■■■■■同步以太网及其时钟一吴先涛(深圳大唐电信科技股份有限公司,成都610021)吴承洽(电信科学技术第五研究所,成都610062)摘要:本文描述了同步以太网的概念,同步以太网的网络结构及同步性能的总体要求。
然后,介绍了同步以太网设备(EEC)的时钟规范,网络应用及支持同步以太网的时钟芯片。
关键词:同步以太网;同步状态信息;以太网设备时钟S.vnchronousEthernetNetworksWuxiantao(ShenDatan叠TelecomTecImologvCoChengdu610021)Wuchengzhi(FifthTelecomluunicationsTechnolo耵Chengdu610062)TileaspectofsynchronousEthernet,networkarchitectureforsynchronousEthernetPHYisdescribedand譬eneralrequirementsforthesynchr()njzali()nspeciliesisoutlinedinthispaper.Then,weintroduceitstimingcharacteris【ichofsynchronousEthernetequipmentslaveclock(EEC),networkapplicationsandtimingICwithsynchronousEthernetsupport.SyncE;SSM:EEC前言在电信服务提供商网络向下一代网络的演进中,以太网将逐步取代PDH以及SONET/SDH传输网。
因此,在一些要求严格同步的应用(包括无线基站以及TDM电路仿真(CES)设备)中,电信服务提供商将面临如何通过以太网传输高品质时钟同步的挑战。
最新的标准解决办法是同步以太网(SvncE在SvncE中,以太网采用与SONET/SDH相同的方式,通过高品质、可跟踪一级基准时钟信号同步其位时钟。
2006年,国际电信联盟在其G.8261中描述了SvncE概念。
2007年,在G.8262中对SvncE性能要求进行了标准化。
规定了同步以太网网络设备中使用的时钟的最低性能要求。
同步以太网技术广泛用于DSLAM、路由器、MSSP(多业务交换平台)、PON及多业务接入设备,支持通过高带宽。
融合同步以太网链路来承载话音、数据、视频和传统业务。
1,同步以太网的概念和基准时钟信号的分配方式G.8261定义了分组网中的定时同步网元,规定了网络中所容许的最大抖动和漂移值;分组网边界与TDM接12时需要70_垫__AFIf现代传输达到的抖动和漂移容限的最小值;概述了网元实现同步功能的最小要求。
提出了两种基准时钟信号的分配方式:网络同步方式(同步以太网)和基于分组方式,解决了分组网特别是以太网的同步问题。
1.1方式1:网络同步方式(同步以太网)与现在的SONET/SDH链路一样,同步以太网通过OSl七层协议的第一层即物理层实现网络同步,如图1所示。
同步以太网方式称为PRC分配方式(女17GPS)或用同步物理层(以太网(E丁Y),STM—N)的主一从方式。
它支持基于网络同步线路码方式的时钟分配,这种方式己广泛地运用到同步TDM网。
图1物理层实现网络同步的以太网 万方数据总体结构从以太交换提供一个物理层时钟到互联功能(IWF)的概念,如图2所示。
图2在以太网物理层提供定时至以太司IWF可跟踪一级基准时钟’(PRC)的定时信号(图2中所示的两个可跟踪一级基准时钟(PRC)的定时信号来自同一个源),用外时钟接口注入以太交换。
然后抽出该信号,在注定时进以太网比特流之前,需经同步功能处理。
同步功能提供过滤和所需的保持。
在被注入定时信号的网元和IWF问可能存在多个以太交换。
在这种情况下,以太交换内的同步功能必需能够从输入比特流来恢复同步即“线路定时”。
在部分结构中,网络时钟与业务时钟是不同的。
网络时钟网络日寸钟是训练以太交换内同步功能的时钟并且以该肘钟的比特率离开以太交换。
该时钟注入同步功能是用于同步,即锁到网络时钟。
在这种情况下,产生的抖动和漂移必须限制,包括时钟精度、过滤功能、保持性能、产生的噪声等。
业务时钟在现存以太网技术中。
业务是异步的。
在同步以太网中,现存的以太业务将继续以适当的速率映射进或出以太网物理层。
1.2方式2:基于分组方式第二类方法是指定时信息由分组承载(即图3所示,发送专用的时戳消息;双向传送定时信息的方法可能是NTP或类似的协议;值得注意的是双向协议还能传送mlN信息)。
在某些情况(如计费),仅此方式可以替代PRC分配方式。
基于分组方式及相关的性能有待进一步研究。
图3基于分组方式的案例:基准信号经时戳的定日_J分配1.3两种方式的比较方式1:使用以太网物理层;仅能分配同步频率,不能分配同步时间;不会因网络高层产生损伤而受到影响,同步质量好,可靠性高。
方式2:与物理层无关;能分配同步频率和同步时间;会受电信网损伤的影响,如分组时延抖动。
两种方式的混合应用将构建既能实现频率同步又能实现时间同步的下一代同步网。
2.物理层同步以太网的网络结构2.1一级(全国)基准时钟(PRC)位置一个典型的同步以太网结构中,在图4所示的三个位置之一具有PRC。
图4基准时钟位置●情况A,核心位置:这种结构意味只有少量PRC节点即以PRC为m,b用某种形式分配定时到IWF。
●情况B,接入位置:PRC将位于网络中的某些点,典型的在多业务接入点。
这种结构意味有比情况A更多的PRC节点即以PRC为中心用某种形式分配定时到1wF。
●情况C,IWF位置:PRC将位于IWF并直接同步连接到IWF,这种结构意味有很多PRC节点即每个IWF有~个PRC。
参照图3,提供的同步流是由核心网至IWF。
不试图从现代传输飞嗯▲!! 万方数据 万方数据 万方数据elecommunicationNetwork网接口输入,以太网接口输出。
下面H网元用以太网接口输入,STM—N接口输出。
定时从STM—N到以太网和以太网到STM—N分别传送。
a)b)C)图9用不同类型网元实现的同步链路3.4同步以太网设备的时钟芯片目前已经有支持同步以太网的多家公司芯片面市。
Zarlink也与Marvell公司近日进行了同步以太网互操作性测试。
典型的芯片是Maxim公司推出一款可提供全运营级时钟同步的DS3104芯片,采用基于DSP的数字PLL(DPLL)技术。
DS3104的关键创新之处在于包含了两路独立的DPLL,可以实现以太网时钟速率和SONET/SDH速率之间的双向频率转换。
DS3104具有非常灵活的时钟I/O功能。
器件可提供八路时钟输入,并且各路输入均可以被分配到两路内部DPLL中的任意一个。
器件持续监控所有输入的品质,并且可以根据配置的标准自动筛选。
8路时钟输入可接收所有常见电信时钟速率,包括2kHz、8kHz、DSl、E1、DS2、DS3、E3、0C一3Nxl9.44MHz,以及全部以太网M¨时钟速率(包括25MHZ、125MHz以及15625MHzo时钟输入还可以接收2kHz的倍频(最高至77.76MHz)以及8kHz的倍频(最高至155.52MHz),使输入与其他各种工业时钟,包括13MHz和3072MHz基站时钟以及来自GPS接收器的10MHz时钟兼容。
DS3104的DPLL可以直接锁定至各种常用的电信频率。
DPLL还可以通过输入分频器锁定到直接锁定频率的整数倍。
DPLL带宽可编程为1Hz至600Hz,并且具有多种阻尼系数。
主DPLL可以选择采用相位构建技术,当主系统时钟失效时,74_h1J现代传输可以无过;中切换至次系统t,1-4中。
这种情况下,即使器件通过没有温度补偿的廉价晶振同步,输出时钟相移通常低于纳秒。
主DPLL具有精确的数字保持模式,当系统时钟基准失效或者没有接入时用于维持输出t,14中。
DS3104可以同时产生总共七路输出时钟频率,加上2kHz和8kHz的帧脉;中。
各路输出时钟可以被锁频至任意一路DPLL,实现最大的灵活性。
对于SONET/SDH/SvncE混合线卡,器件可以同时产生SONET/SDH速率(例如,155.52MHz)、1G以太网GM|I时钟速率(125MHz)以及10G以太网XGM||时钟速率(156.25MHz或312.5MHz)。
所有速率均可以通过主DPLL频率锁定到选定的系统时钟。
输出时钟具有与输入时钟相同的频率,加上高达12.5MHz的差分时钟速率。
此外。
可编程同步引擎可以产生2kHz的倍频(最高至7776MHz),以及8kHz的倍频(最高至311.04MHZ),以及很多其他所需的频率。
4.总结本文描述的同步以太网不同于IEEE802.9的isoENET同步以太网(10BASE—T异步和6.144Mbit/s同步网络),也不同于IEEEl588用于工业控制的同步以太网(基于分组的方式,(PTP)精确同步时钟协议)。
本文提到的同步以太网是ITU—T最新规范的电信级同步以太网,它将SDH和以太网技术的优势紧密结合在一起,实现以太网的电信级改造。
SDH是一种优秀的传输技术,既是一个业务传输网又是一个同步分配网。
同步以太网的时钟分配方案可认为是扩展了现存的同步分配网,而且又是一种分组同步分配网,更加适合以分组为中心的下一代网络对同步的需求。
圈f11ITU—TRecommendationG.8261/Y1361(2006)Timin.qandsynchronizationaspectsinpacketnetworksf21ITU-TRecommendationG8262/Y.1362(2007)TiminqcharacteristicsofsynchronousEthernetequipmentslaveclockfEEC)f31maxim—iccom/errataDS3104一SELineCardTiminaICwithSynchronousEthernetSupport作者简介吴先涛:工程师,深圳大唐电信科技股份有限公司TD项目部工作。
吴承治:教授级高工,《现代传输》编委会副主任。
万方数据同步以太网及其时钟作者:吴先涛, 吴承治, Wuxiantao, Wuchengzhi作者单位:吴先涛,Wuxiantao(深圳大唐电信科技股份有限公司,成都,610021), 吴承治,Wuchengzhi(电信科学技术第五研究所,成都,610062)刊名:现代传输英文刊名:MODERN TRANSMISSION年,卷(期):2007(6)1.ITU-T Recommendation G.8261/Y.1361-2006.Timing and synchronization aspects in packet networks2.ITU-T Recommendation G,8262/Y.1362-2007.Timing characteristics of synchronous Ethernet equipment slave clock (EEC)3.DS3104-SE Line Card Timing IC with Synchronous Ethernet Support本文链接:/Periodical_xdyxcs200706020.aspx。
