油气输送管道高后果区识别与评价释义
输气管道高后果区识别与管控措施研究

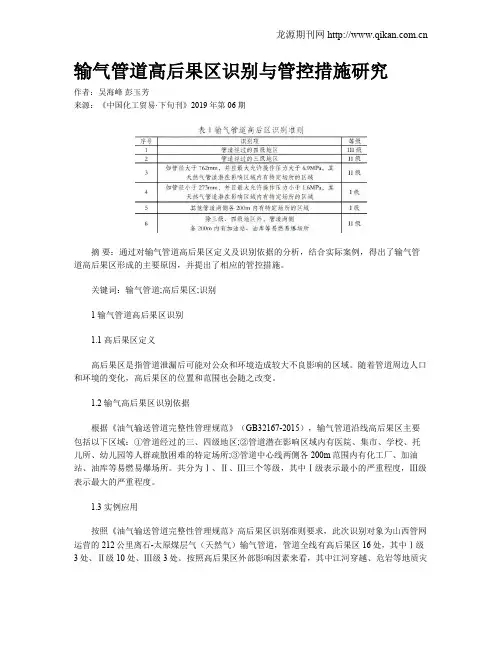

输气管道高后果区识别与管控措施研究作者:吴海峰彭玉芳来源:《中国化工贸易·下旬刊》2019年第06期摘要:通过对输气管道高后果区定义及识别依据的分析,结合实际案例,得出了输气管道高后果区形成的主要原因,并提出了相应的管控措施。
关键词:输气管道;高后果区;识别1 输气管道高后果区识别1.1 高后果区定义高后果区是指管道泄漏后可能对公众和环境造成较大不良影响的区域。
随着管道周边人口和环境的变化,高后果区的位置和范围也会随之改变。
1.2 输气高后果区识别依据根据《油气输送管道完整性管理规范》(GB32167-2015),输气管道沿线高后果区主要包括以下区域:①管道经过的三、四级地区;②管道潜在影响区域内有医院、集市、学校、托儿所、幼儿园等人群疏散困难的特定场所;③管道中心线两侧各200m范围内有化工厂、加油站、油库等易燃易爆场所。
共分为Ⅰ、Ⅱ、Ⅲ三个等级,其中Ⅰ级表示最小的严重程度,Ⅲ级表示最大的严重程度。
1.3 实例应用按照《油气输送管道完整性管理规范》高后果区识别准则要求,此次识别对象为山西管网运营的212公里离石-太原煤层气(天然气)输气管道,管道全线有高后果区16处,其中Ⅰ级3处、Ⅱ级10处、Ⅲ级3处。
按照高后果区外部影响因素来看,其中江河穿越、危岩等地质灾害1处,经过乡镇、学校、敬老院等人员密集场所3处,加油加气站、燃气门站、集气站、洗煤厂等特定场所6处。
输气管道高后果区识别准则如表1所示。
2 输气管道高后果区形成原因分析2.1 管道和城乡建设规划矛盾随着社会经济发展,城乡规劃与管道周边土地规划的矛盾越来越突出,主要表现为管道周边成规模开发建设,致使管道所处地区等级发生变化,人口密集型高后果区数量呈上升趋势,安全风险不断积累。
2.2 自然灾害受暴雨、雷电、沙尘暴等气象灾害和滑坡、泥石流、地面沉降及塌陷等地质灾害影响,部分管线出现了危岩坠落砸损管道、滑坡促使管道移位、山洪及泥石流导致漂管等事件,自然灾害已经成为管道风险管理的主要内容。
油气输送管道高后果区识别与评价释义

油气输送管道高后果区识别与评价释义河南邦信防腐材料有限公司2017年3月整理高后果区是政府监管、社会关注的对象,也是企业管理的重点。
国家安监总局等八部门联合印发《关于加强油气输送管道途经人员密集场所高后果区安全管理工作的通知》(安监总管三〔2017〕138号)要求,各管道企业按照管道完整性管理规范,全面开展人员密集型高后果区识别和风险评价工作,各有关部门要建立人员密集型高后果区更新机制。
1 高后果区定义《油气输送管道完整性管理规范》(GB 32167―2015)将“高后果区”明确定义为“管道泄漏后可能对公众和环境造成较大不良影响的区域”,是指油气管道发生泄漏失效后,可能造成严重人员伤亡或者严重环境破坏的区域。
2 高后果区识别按照GB 32167的规定,高后果区分为三级,严重程度由高到低依次为III级、II级、I级。
2.1 输油管道高后果区(1)管道中心线两侧各200 m范围内,任意划分成长度2 km并能包括最大聚居户数的若干段,四层及四层以上楼房(不计地下室层数)普遍集中、交通频繁、地下设施多的区段(III级高后果区)该条款定义的III级高后果区为人口密集型高后果区。
规定了管道中心线两侧的距离为200 m,长度为包括最大聚居户数的2 km,当满足“四层及四层以上楼房(不计地下室层数)普遍集中”的条件时,就可以识别为III级高后果区。
其中,“普遍集中”应理解为不少于2栋。
同时,因为定义该类型III级高后果区是按照居民(建筑物)密度指数来划分的,对于管道穿越交通频繁和地下设施多的区域,可以不作为该类型III级高后果区进行识别。
(2)管道两侧各200 m内有水源、河流、大中型水库(III级高后果区)该条款定义的III级高后果区属于环境敏感型高后果区。
规定了在管道两侧各200 m范围内存在水源、河流和大中型水库时,就可以识别为III 级高后果区。
同时需要注意,如果通过环境敏感性分析,虽然在管道某一侧200 m范围内存在敏感的受体(包括水源、河流和大中型水库),但是确定了管道发生泄漏后不可能进入附近的受体,可不作为高后果区进行管理,但需在高后果区识别过程中做好分析和说明。
油气输送管道高后果区识别与评价释义

油气输送管道高后果区识别与评价释义油气输送管道高后果区识别与评价是指对油气输送管道所处的环境、地质、植被及地下水资源进行调查与研究,以识别出油气输送管道可能产生的负面影响高后果区;并根据该高后果区的特征,进行评价,以便提出有效的防护措施,以减少或避免油气输送管道的不良影响。
一、地质因素:地表地貌、地质构造、地层岩性、地层孔隙结构、地下水流动方向、地下水质及其影响等;
二、环境因素:森林、林下植被、野生动物、社会经济发展状况及其影响也需予考虑。
油气输送管道高后果区识别与评价,首先需进行现场环境调查采集,对存在的现状进行分析,确定地质、环境条件和险情特征;其次利用各种海拔数据和街景图像等可视化技术,分析地貌特征,绘制景观图,进行区域空间识别;再次利用遥感技术以及GIS等系统,分析环境变化,识别油气输送管道的高后果区;最后根据高后果区的特征,进行评价,以便设计有效的防护措施,以减少或避免油气输送管道的不良影响。
油气输送管道高后果区识别与评价释义

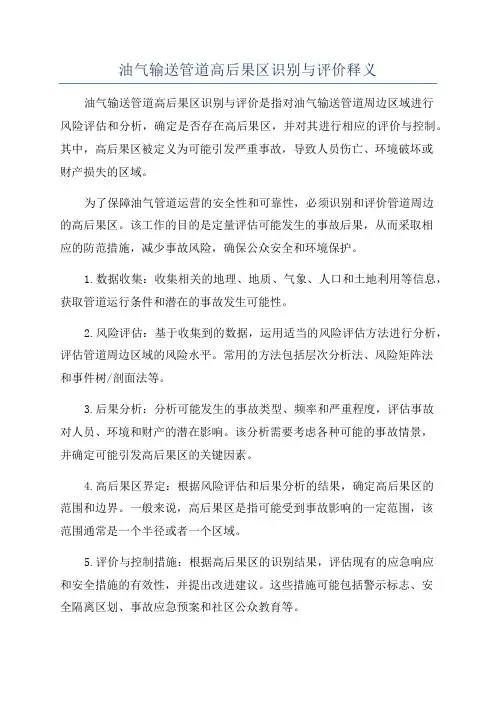

油气输送管道高后果区识别与评价释义油气输送管道高后果区识别与评价是指对油气输送管道周边区域进行风险评估和分析,确定是否存在高后果区,并对其进行相应的评价与控制。
其中,高后果区被定义为可能引发严重事故,导致人员伤亡、环境破坏或财产损失的区域。
为了保障油气管道运营的安全性和可靠性,必须识别和评价管道周边的高后果区。
该工作的目的是定量评估可能发生的事故后果,从而采取相应的防范措施,减少事故风险,确保公众安全和环境保护。
1.数据收集:收集相关的地理、地质、气象、人口和土地利用等信息,获取管道运行条件和潜在的事故发生可能性。
2.风险评估:基于收集到的数据,运用适当的风险评估方法进行分析,评估管道周边区域的风险水平。
常用的方法包括层次分析法、风险矩阵法和事件树/剖面法等。
3.后果分析:分析可能发生的事故类型、频率和严重程度,评估事故对人员、环境和财产的潜在影响。
该分析需要考虑各种可能的事故情景,并确定可能引发高后果区的关键因素。
4.高后果区界定:根据风险评估和后果分析的结果,确定高后果区的范围和边界。
一般来说,高后果区是指可能受到事故影响的一定范围,该范围通常是一个半径或者一个区域。
5.评价与控制措施:根据高后果区的识别结果,评估现有的应急响应和安全措施的有效性,并提出改进建议。
这些措施可能包括警示标志、安全隔离区划、事故应急预案和社区公众教育等。
在油气输送管道高后果区识别与评价工作中,需要充分借鉴国内外相关经验和标准,并与相关管道运营单位、监管部门和社会各界进行有效沟通和合作。
同时,在识别与评价的过程中,还需要充分考虑本地区的特殊情况和条件,通过科学分析和综合评估,制定合理的风险防范和控制策略,确保油气管道的安全和可持续发展。
油气管道完整性管理全套PPT-4-高后果区识别-含实际案例

➢ 一级二类地区:户数在15户或以下的区段。
➢ 二级地区:户数在15户以上、100户以下的区段。
➢ 三级地区:户数在100户或以上的区段,包括市郊居住区、商 业区、工业区、规划发展区,以及不够四级地区条件的人口稠 密区。
31
1. 人口密集区
➢ (1)原油的毒性 ➢ 原油中含有大量的轻烃成分。在管输过程中,如果发生泄
漏,原油中的轻烃就会迅速挥发扩散,这些轻组分属于麻 醉性毒物,现场工作人员大量吸入石油气就会失去知觉。 ➢ 石油气体的中毒临界值规定为350mg/m3。
11
3. 毒性
➢ 当空气中的石油气体含量非常少(0.1%)时,即可感觉到 油气味;
➢ 天然气的燃烧速度很快,通常以火焰的传播速度来衡量。
➢ 甲烷在空气中的浓度为10%时,在直径为10mm的管道中,火焰 传播速度为110cm/s。
➢ 一般来说,管道尺寸越大,火焰传播速度越快,但到某一管径时 ,便不再增加;反之,当管道直径小到一定值时,火焰即不能通 过而熄灭。石油罐上的阻火器即是依照这个原理制成。
8
2. 易爆性
➢ 石油、天然气都属于易爆物质。当油气在空气中的浓度在 爆炸上限与下限之间,遇到引爆源时有爆炸危险。
9
2. 易爆性
➢ 绝大多数可燃气体的爆炸下限均小于10%,一旦设备泄漏,在空 气中很容易达到爆炸浓度而造成危险,所以将爆炸下限小于10% 的气体划为甲类;
➢ 少数气体的爆炸下限大于10%,在空气中较难达到爆炸浓度,所 以将爆炸下限大于等于10%的气体划为乙类。
➢ (3)信息填报:由指定人员根据现场情况,填报危害受体的 类型、数量及描述信息,进行高后果区登记。
