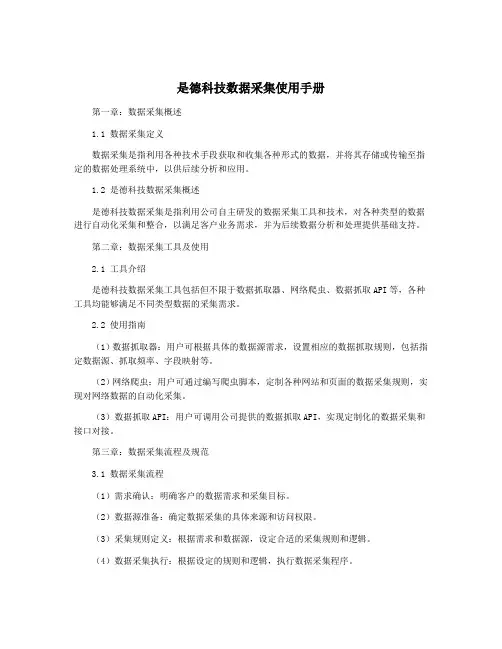

是德科技数据采集使用手册

是德科技数据采集使用手册第一章：数据采集概述1.1 数据采集定义数据采集是指利用各种技术手段获取和收集各种形式的数据，并将其存储或传输至指定的数据处理系统中，以供后续分析和应用。

1.2 是德科技数据采集概述是德科技数据采集是指利用公司自主研发的数据采集工具和技术，对各种类型的数据进行自动化采集和整合，以满足客户业务需求，并为后续数据分析和处理提供基础支持。

第二章：数据采集工具及使用2.1 工具介绍是德科技数据采集工具包括但不限于数据抓取器、网络爬虫、数据抓取API等，各种工具均能够满足不同类型数据的采集需求。

2.2 使用指南（1）数据抓取器：用户可根据具体的数据源需求，设置相应的数据抓取规则，包括指定数据源、抓取频率、字段映射等。

（2）网络爬虫：用户可通过编写爬虫脚本，定制各种网站和页面的数据采集规则，实现对网络数据的自动化采集。

（3）数据抓取API：用户可调用公司提供的数据抓取API，实现定制化的数据采集和接口对接。

第三章：数据采集流程及规范3.1 数据采集流程（1）需求确认：明确客户的数据需求和采集目标。

（2）数据源准备：确定数据采集的具体来源和访问权限。

（3）采集规则定义：根据需求和数据源，设定合适的采集规则和逻辑。

（4）数据采集执行：根据设定的规则和逻辑，执行数据采集程序。

（5）数据存储及传输：将采集到的数据存储至指定的数据处理系统或传输至客户指定的位置。

3.2 数据采集规范（1）合规性要求：在数据采集过程中，需严格遵守相关法律法规和隐私保护规定。

（2）数据质量保障：确保采集到的数据准确、完整、可靠，避免数据污染和失真。

（3）采集效率优化：优化数据采集的程序和规则，提高采集效率和稳定性。

第四章：数据采集案例分析4.1 电子商务数据采集案例描述：利用网络爬虫工具，从多家电子商务网站抓取商品信息和价格，实现对市场行情的实时监测和分析。

4.2 社交媒体数据采集案例描述：通过数据抓取API，从各大社交媒体平台获取用户评论和互动数据，用于舆情分析和用户行为研究。

是德科技数据采集使用手册

是德科技数据采集使用手册一、简介是德科技作为一家专业的数据采集公司，为了方便客户使用我们的数据采集服务，特制定了这份详细的数据采集使用手册。

本手册旨在帮助用户快速熟悉是德科技的数据采集平台，并能够通过简单的操作获得所需的数据信息。

二、数据采集平台介绍是德科技的数据采集平台是一个全面的数据采集解决方案，可以满足各类数据采集的需求。

平台集成了先进的数据采集技术，支持各种数据格式的采集和处理，帮助用户轻松获取所需的数据。

三、账号注册与登录1. 注册账号：用户可以通过访问是德科技的官方网站，点击“注册”按钮，填写相应的个人信息完成账号注册。

2. 登录账号：注册成功后，用户可以通过输入用户名和密码进行登录。

四、数据采集操作步骤1. 创建采集任务：登录后，在数据采集平台界面，点击“创建采集任务”，填写任务名称、采集目标网站URL等信息，提交以创建新的采集任务。

2. 选择采集规则：根据实际需求，选择合适的采集规则，包括爬取深度、采集频率等参数设置。

3. 配置数据存储：用户可以选择将采集到的数据存储到本地或是德科技提供的云端存储服务中。

4. 启动采集任务：确认所有设置无误后，点击“启动任务”按钮，开始进行数据采集操作。

五、数据采集实例以一个简单的电商网站数据采集为例，介绍数据采集的具体操作流程：1. 创建采集任务：填写任务名称为“电商产品信息采集”，并输入目标网站的URL。

2. 选择采集规则：设置爬取深度为3层，采集频率为每天一次。

3. 配置数据存储：选择将采集的产品信息存储至云端存储服务中。

4. 启动采集任务：确认配置无误后，点击“启动任务”按钮，开始进行数据采集。

六、数据采集结果查看与分析1. 数据查看：用户可以在数据采集平台的界面上查看已采集到的数据，包括数据表格、图表等形式展示。

2. 数据导出：用户可以将采集到的数据导出至本地，支持多种数据格式的导出，方便用户进行后续的数据分析处理。

七、数据采集注意事项1. 合法合规：在进行数据采集时，请确保符合相关法律法规，遵循网络道德规范，不得擅自侵犯他人信息或侵犯他人合法权益。

SLET3000 现场数据采集服务器操作手册说明书

SLET3000现场数据采集服务器操作手册概况现场数据采集服务器是在线监测系统的重要组成部分，它完成现场数据的采集、与上位机的通信、系统状态检测等功能。

本产品由上海搜博（SONBEST）自主研发生产，各种功能可根据用户实现需求订制。

SLET3000G 是搜博在线监测系统核心采集系统设备，该仪器设计时最多可以连接70个节点，最大节点编号为100,每个节点最多测点数为24，设备支持通道总数为300个。

仪器CAN总线的方式与传感器模块通讯，数据经采集处理后，以RS232或RS485方式响应上位机数据请求。

因设备采用标准MODBUS-RTU协议，可以与各种组态软件或PLC通讯。

为适应无线远传的需求，设备还内置了GPRS无线数传模块，从而可以不受地域限制，实现数据的远程监测。

为便于工程组网使用，本仪器提供二次开发的通讯协议，支持二次开发。

用户只需根据我们的通讯协议即可使用任何串口通讯软件实现仪器数据的查询和设置。

CAN总线SLET3000现场数据的采集是基于先进的现场总线-CAN总线而进行的。

CAN 是Controller Area Network 的缩写（以下称为CAN），是ISO国际标准化的串行通信协议。

在当前的汽车产业中，出于对安全性、舒适性、方便性、低公害、低成本的要求，各种各样的电子控制系统被开发了出来。

由于这些系统之间通信所用的数据类型及对可靠性的要求不尽相同，由多条总线构成的情况很多，线束的数量也随之增加。

为适应“减少线束的数量”、“通过多个LAN，进行大量数据的高速通信”的需要，1986 年德国电气商博世公司开发出面向汽车的CAN 通信协议。

此后，CAN 通过I SO11898 及ISO11519 进行了标准化，现在在欧洲已是汽车网络的标准协议。

现在，CAN 的高性能和可靠性已被认同，并被广泛地应用于工业自动化、船舶、医疗设备、工业设备等方面。

现场总线是当今自动化领域技术发展的热点之一,被誉为自动化领域的计算机局域网。

华德安数据采集工作站

华德安数据采集工作站简单使用手册一、前言 (3)二、数据采集工作站的开、关机流程 (3)1、数据采集工作站的开机流程 (3)2、数据采集工作站的关机流程 (5)三、执法记录仪与数据采集工作站的数据导入 (6)四、数据采集工作站的数据查询 (9)五、数据管理 (10)1、后台访问数据采集工作站 (10)2、执法数据重命名及执法类型分类 (11)六、常见问题及解决方法 (13)一、前言华德安数据采集工作站是以嵌入式计算机技术为基础、软硬件定制开发的专用计算机系统。

执法记录仪接入数据采集工作站后，工作站对执法记录仪内的所有视音频、音频、图片及日志等数据进行自动采集.数据采集完毕后执法记录仪已存储的数据将自动清空。

并可通过采集工作站触摸屏对已导入的数据进行查询，还通过网络访问数据采集工作站进行查询、浏览、下载和系统维护。

该数据采集工作站只能连接华德安所生产的单警执法记录仪,请勿连接其他厂家执法记录仪。

二、数据采集工作站的开、关机流程1、数据采集工作站的开机流程第一步：电源线接数据采集工作站电源接口(接AC 220V～50Hz），RJ—45网线插入网线接口(注：网线接口插入后，请确认工作站已正确连接到重庆海事局内网）.如下图第二步:将电源开关开启到“I”档，此时电源指示灯点亮为红色。

如下图第三步：按下主机开关（注：按下后即松开，请勿一直按着)，数据采集工作站开始启动，并伴有“Windows"操作系统启动音乐，显示屏将会显示工作界面,表示数据采集工作站已正常启动.如下图2、数据采集工作站的关机流程第一步：点击数据采集工作站触摸屏工作界面右上角的“关于”按钮，将弹出一对话框,再点击“复位”按钮后,数据采集工作站工作界面将退出，此时触摸屏显示为“Windows"操作系统桌面。

三秒钟后工作界面将自动重启。

可利用这三秒钟的间隙时间点击系统桌面左下角的“开始”,进行电脑操作系统正常关机流程.如下图第二步：待电脑操作系统正常关机完毕后，将电源开关开启到“O”档,三、执法记录仪与数据采集工作站的数据导入第一步:将执法记录仪的mini USB接口连接到数据采集工作站的数据线后,执法记录仪将自动开机并显示连接画面,表示执法记录仪已和数据采集工作站正确联机。

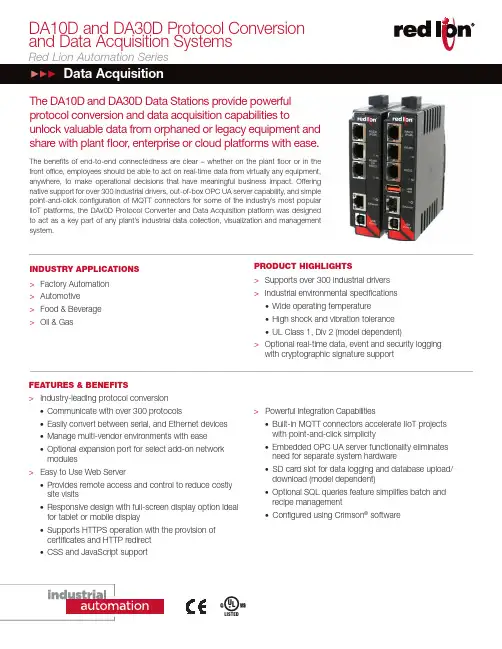

Red Lion DA10D和DA30D数据收集系统说明书

DA10D and DA30D Protocol Conversion and Data Acquisition SystemsRed Lion Automation SeriesPRODUCT HIGHLIGHTS>Supports over 300 industrial drivers>Industrial environmental specifications• Wide operating temperature• High shock and vibration tolerance• UL Class 1, Div 2 (model dependent)>Optional real-time data, event and security loggingwith cryptographic signature supportThe DA10D and DA30D Data Stations provide powerfulprotocol conversion and data acquisition capabilities tounlock valuable data from orphaned or legacy equipment andshare with plant floor, enterprise or cloud platforms with ease.The benefits of end-to-end connectedness are clear – whether on the plant floor or in thefront office, employees should be able to act on real-time data from virtually any equipment,anywhere, to make operational decisions that have meaningful business impact. Offeringnative support for over 300 industrial drivers, out-of-box OPC UA server capability, and simplepoint-and-click configuration of MQTT connectors for some of the industry’s most popularIIoT platforms, the DAx0D Protocol Converter and Data Acquisition platform was designedto act as a key part of any plant’s industrial data collection, visualization and managementsystem.INDUSTRY APPLICATIONS>Factory Automation>Automotive>Food & Beverage>Oil & GasC USU LFEATURES & BENEFITS>Industry-leading protocol conversion• Communicate with over 300 protocols• Easily convert between serial, and Ethernet devices• Manage multi-vendor environments with ease• Optional expansion port for select add-on networkmodules>Easy to Use Web Server• Provides remote access and control to reduce costlysite visits• Responsive design with full-screen display option idealfor tablet or mobile display• Supports HTTPS operation with the provision ofcertificates and HTTP redirect• CSS and JavaScript support>Powerful Integration Capabilities• Built-in MQTT connectors accelerate IIoT projectswith point-and-click simplicity• Embedded OPC UA server functionality eliminatesneed for separate system hardware• S D card slot for data logging and database upload/download (model dependent)• Optional SQL queries feature simplifies batch andrecipe management• C onfigured using Crimson® softwareCOMMUNICATION PROPERTIESUSB PortsUSB Device:DA10D and DA30D - (1) USB portT ype B adheres to USB specification 1.1USB Host:DA30D – (1) USB Host portsType A adheres to USB specification 2.0 and supports full-speeddata transfers with overcurrent protection (0.5 A max per port) Serial Ports for programming or communications: Format/Baud ratesindependently configurableDA10D - One (1) RS232 and One (1) RS232/RS485DA30D - Two (2) RS232 and One (1) RS485Ethernet Ports: 1500 Vrms network isolationDA10D - One (1) 10/100 BASE-T(X) port (RJ45)DA30D - One (1) 10/100 BASE-T(X) port (RJ45)POWER INPUTDA10D 24 VDC +/- 20%DA30D 10 to 30 VDCMust use a Class 2 circuit according to National Electrical Code (NEC),NFPA-70 or Canadian Electrical Code (CEC), Part I, C22.1 or a Limited Power Supply (LPS) according to IEC 60950-1 or Limited-energy circuit according to IEC 61010-1. Power connection via removable threeposition terminal block.Battery: Lithium coin cellTypical lifetime of 5 yearsPOWER CONNECTIONHigh compression cage-clamp terminal blockWire Strip Length: 0.3” (7.5 mm)Wire Gauge Capacity: 12 to 24 AWG (3.31 to 0.20 mm2) copper wire Torque: 4.4-5.3 inch-lbs (0.5-0.6 N-m)NETWORK MEDIA10BaseT: ≥ Cat3 cable100BaseTX: ≥ Cat5 cable ENVIRONMENTALOperating Temperature: -10°C to 50°CStorage Temperature: -20°C to 70°COperating Humidity: 0 to 85% (non condensing)Operating Altitude: Up to 2000 metersShock: 30 g per IEC 68-2-27Vibration: 2 g @ 5-500 Hz per IEC 68-2-6CERTIFICATION & COMPLIANCECE ApprovedImmunity: IEC/EN 61000-6-2 for Industrial LocationsEmissions: IEC/EN 6100-6-4 for Industrial Locations; CISPR 11 Class A Safety: IEC/EN 61010-1RoHS CompliantUL ListedClass 1 Div 2 Groups A, B, C and D - UL Hazardous Ratings (DA30D only) MECHANICALConstruction: Polycarbonate enclosure with IP40 rating for indoor use Weight:DA10D – 6.8 oz (192.78 g)DA30D – 6.9 oz (195.61 g)Specifications are subject to change. Visit for more information.Dashes in listed model numbers added to improve readability, and are not included in orderable part numbers. DA10 and DA30 Ordering Guidew w w.r e d l i o n.n e tConnect. Monitor. Control.Americas *****************Asia-Pacific ****************EuropeMiddle East Africa******************+1 (717) 767-6511ADLD0488 111218 © 2018 Red Lion Controls, Inc. All rights reserved. Red Lion, the Red Lion logo, N-Tron and Sixnet are registered trademarks of Red Lion Controls, Inc. All other company and product names are trademarks of their respective owners.As the global experts in communication, monitoring and control for industrial automation and networking, Red Lion has been delivering innovative solutions for over forty years. Our automation, Ethernet and cellular M2M technology enables companies worldwide to gain real-time data visibility that drives productivity. Product brands include Red Lion, N-Tron and Sixnet. With headquarters in York, Pennsylvania, the company has offices across the Americas, Asia-Pacific and Europe. Red Lion is part of Spectris plc, the productivity-enhancing instrumentation and controls company. For more information, please visit .1.25 (31.8)1.31 (33.3)DA30D0F000000000DA10D0C000000000。

华德安数据采集工作站分析

执法记录仪接入数据采集工作站后，工作站对执法记录仪内的所有视音频、音频、图片及日志等数据进行自动采集。

数据采集完毕后执法记录仪已存储的数据将自动清空。

并可通过采集工作站触摸屏对已导入的数据进行查询，还通过网络访问数据采集工作站进行查询、浏览、下载和系统维护。

该数据采集工作站只能连接华德安所生产的单警执法记录仪，请勿连接其他厂家执法记录仪。

二、数据采集工作站的开、关机流程1、数据采集工作站的开机流程第一步：电源线接数据采集工作站电源接口（接AC 220V~50Hz），RJ-45网线插入网线接口（注：网线接口插入后，请确认工作站已正确连接到重庆海事局内网）。

如下图第二步:将电源开关开启到“I”档，此时电源指示灯点亮为红色。

如下图第三步：按下主机开关（注：按下后即松开，请勿一直按着），数据采集工作站开始启动，并伴有“Windows”操作系统启动音乐，显示屏将会显示工作界面，表示数据采集工作站已正常启动。

如下图2、数据采集工作站的关机流程第一步：点击数据采集工作站触摸屏工作界面右上角的“关于”按钮，将弹出一对话框，再点击“复位”按钮后，数据采集工作站工作界面将退出，此时触摸屏显示为“Windows”操作系统桌面。

三秒钟后工作界面将自动重启。

可利用这三秒钟的间隙时间点击系统桌面左下角的“开始”，进行电脑操作系统正常关机流程。

如下图第二步：待电脑操作系统正常关机完毕后，将电源开关开启到“O”档，三、执法记录仪与数据采集工作站的数据导入第一步：将执法记录仪的mini USB接口连接到数据采集工作站的数据线后，执法记录仪将自动开机并显示连接画面，表示执法记录仪已和数据采集工作站正确联机。

执法记录仪管理平台介绍

执法记录仪数据管理终端
1、导入数据
警员执勤完毕将执法记录仪插入到多功能底座，可同时支持16台执法记录仪同时进行数据自动导入。

2、自动清空
数据管理终端在执法记录仪进行数据导入的同时，将执法记录仪中的数据进行自动清空。

3、数据查询记录
根据已经导入的数据内容，在本地可以进行图片的预览、视频播放、语音播放的查询。

4、自动充电
将执法记录仪插入到多功能底座，在导入导出数据的同时附带自动充电的功能，可以同时支持16台执法记录仪同时进行充电，充电时间约为5小时。

5、照片下发
重要图片可以通过照片下发功能，将数据管理终端上的照片下发到执法记录仪上。

6、工作站及云端远程管理
远程管理系统提供华德安现场执法记录仪专用后台管理，提供影像资料的远程在线回放、下载、分级管理及远程网络上传等功能。

实现执法部门数据采集工作站远程管理、云端服务器远程管理等规范化管理目标。

自动上传云端
通过后台管理设置自动上传等级，所以需要的文件可以自动上传到云端。

8、文件下载
根据警员及管理人员的需求，可以从远程服务器或数据管理终端中下载音频、视频、图片的文件。

是德科技数据采集使用手册

是德科技数据采集使用手册1. 前言是德科技数据采集平台是一款功能强大的数据采集工具，可以帮助用户从多个来源抓取数据，并对数据进行处理和分析。

本手册将会介绍如何使用是德科技数据采集平台进行数据采集，包括基本操作、高级功能、常见问题解决等内容。

2. 基本操作2.1 登录在使用是德科技数据采集平台之前，需要使用注册的账号和密码登录平台。

- 打开是德科技数据采集平台，并点击“登录”按钮- 输入用户名和密码，点击“登录”2.2 创建项目数据采集前，需要创建一个新的项目用于存储采集的数据。

- 在登录后，点击“新建项目”按钮- 输入项目名称、描述等信息，点击“确定”即可创建新的项目2.3 添加任务一旦项目创建完成，就可以添加任务进行数据采集。

- 在项目页面，点击“添加任务”按钮- 输入任务名称、选择数据源等信息，点击“确定”即可添加任务2.4 设置抓取规则在添加任务后，需要设置抓取规则以确定要采集的数据范围。

- 点击任务名称进入任务详细页面- 在规则设置选项中，设置抓取规则（如URL、表单、页面结构等）2.5 启动采集设置抓取规则后，可以启动采集任务。

- 在任务详细页面，点击“启动采集”按钮- 数据采集平台将会自动按照设定规则进行数据抓取3. 高级功能3.1 自定义抓取规则是德科技数据采集平台支持用户自定义抓取规则，以适应不同网站的数据结构。

- 在任务详细页面，进入“自定义规则”选项- 根据网站页面结构，创建自定义抓取规则3.2 数据清洗采集的数据可能存在杂乱无章的情况，需要进行数据清洗。

- 在任务详细页面，点击“数据清洗”选项- 定义数据清洗规则，包括去重、格式化、筛选等功能3.3 导出数据采集的数据可以导出到本地进行后续处理或分析。

- 在任务详细页面，点击“导出数据”按钮- 选择导出格式，并进行数据导出操作4. 常见问题解决4.1 如何处理反爬虫部分网站可能会有反爬虫机制，导致采集失败，需要进行相应处理。

数据采集系统 Keysight DAQ970A DAQ973A 用户指南说明书

数据采集系统DAQ970A/DAQ973A此手册提供 Keysight DAQ970A/DAQ973A 数据采集系统的操作说明。

最新版本请始终参考英文版。

用户指南声明6版权声明6手册文档号6版本6发布者6软件修订版6担保说明7技术许可7限制性权限声明7废弃电子电气设备(WEEE)7符合性声明8安全和法规信息9安全注意事项9安全符号和法规标记10韩国A类EMC声明11产品法规及合规性12环境条件121仪器简介13仪器概览14前面板概览15仪器信号器16后面板概览17插件模块概览18尺寸图19远程接口配置20 Keysight IO Libraries Suite20 GPIB设置(仅限DAQ973A)20 LAN设置21 LAN服务27设置为默认值27 LAN重置27 Web界面28关于IP地址和点号的详细信息28 USB设置29技术连接详细信息30 LAN配置过程31固件更新33联系是德科技34 2快速入门35准备要使用的仪器36模块线路连接和安装37安装模块37卸载模块39连接电源和I/O电缆40打开仪器40开机自检40关闭仪器40使用内置帮助系统41查看帮助主题列表41查看前面板键的帮助信息422Keysight DAQ970A/DAQ973A用户指南查看仪器信息42调整提手43在机架中安装仪器44 Keysight BenchVue数据采集(DAQ)软件46 BenchVue数据采集(DAQ)软件许可46 3特征与功能47系统概述48数据采集系统概述48信号发送和切换52测量输入54多功能模块58控制输出59前面板菜单参考61 [Scan/Start]键63 [Monitor]菜单64数字65条形仪表66趋势图67直方图68 [Home]菜单70数据采集模式70 Strain offset71 Alarm output73帮助主题73 User settings74 [View]菜单77 Scan模式中的[View]菜单77 DMM Digitize或Digitizer模式中的[View]菜单82电源分析90 [View]菜单状态93 [Channel]菜单94多路复用模块：测量值94多路复用模块：开关模式130 DAQM907A-多功能模块133 DAQM909A-4通道24位数字转换器模块141被计算通道146使用外部仪器扫描151为通道添加标签152 [Interval]菜单153 Scan模式中的[Interval]菜单153 DMM Digitize模式中的[Interval]菜单156 Digitizer模式中的[Interval]菜单159 [Math]菜单163 mX+b标定163 %标定164 dBm标定164 dB标定165 [Copy]菜单166从单个通道复制/粘贴到单个通道(一对一)166从单个通道复制/粘贴到多个通道(一对多)167从多个通道复制/粘贴到多个通道(多对多)168 Keysight DAQ970A/DAQ973A用户指南3[Alarm]菜单169配置多路复用模块上的警报限值169配置多功能模块上的警报限值170警报限值指示171 [Utility]菜单173 Self Test173 Autocal173 Calibrate174 Security175 Admin175 [Module]菜单176 Scan List176 Card Reset177 Module Label177 Relay Cycle178 [Save Recall]菜单179 Manage Files179 Save180 Recall181设置为默认值181 Log to USB182 Save to USB185 Web界面187“Control Instrument”页面188“Configure LAN”页面188“Help”页面189模块概述190 DAQM900A20通道FET多路复用模块191 DAQM901A20通道衔铁式多路复用模块193 DAQM902A16通道舌簧式多路复用模块195 DAQM903A20通道制动器/通用开关模块197 DAQM904A4x8双线矩阵开关199 DAQM905A1:4双射频多路复用(50Ω)模块201 DAQM907A多功能模块203 DAQM908A40通道单端多路复用器206 DAQM909A4通道24位数字转换器模块208 4测量教程211系统电缆和连接212电缆规格212接地技术214屏蔽技术215高电平信号和低电平信号的分隔215系统电缆误差源215测量的基本知识219内部DMM219温度测量220直流电压测量228交流电压测量232电流测量238电阻测量240应变仪测量243 4Keysight DAQ970A/DAQ973A用户指南频率和周期测量246电容测量248数字化测量249电平触发251低电平信号的多路复用和切换252单线(单端)多路复用器252双线多路复用器253四线多路复用器253信号发送和多路复用254多路复用和切换中的误差源254制动器和通用开关256矩阵切换259 RF信号多路复用261多功能模块263数字输入263数字输出264使用外部上拉电阻265驱动外部开关265积算器266积算器误差267模拟输出(DAC)267继电器的使用寿命和预防性维护269Keysight DAQ970A/DAQ973A用户指南5声明声明版权声明©是德科技2019-2022根据美国和国际版权法，未经Keysight Technologies事先允许和书面同意，不得以任何形式或通过任何方式(包括电子存储和检索或翻译为其他国家或地区的语言)复制本手册中的任何内容。

ICP DAS ET-7002 模巴斯 TCP 基于以太网远程输入输出数据采集模块快速上手指南说明书

ET-7002Modbus TCP Based Remote Ethernet I/O Data Acquisition module with 3-channel Voltage input & Current inputs, 6-channel Digital Inputs (Counters) and3-channel Relay OutputsQuick Start GuideCongratulations on purchasing ET-7002 - Modbus TCP Based Remote Ethernet I/O Data Acquisition module with 3-channel Voltage input & Current inputs, 6-channel Digital Inputs (Counters) and 3-channel Relay Outputs. The most popular automation solution for Ethernet remote monitoring and control application. This Quick Start Guide will provide information needed to get started with ET-7002. Please also consult the User Manual for detailed information on the setup and use of ET-7002.In addition to this guide, the package includes the following items:ET-7002 Module Software Utility CD- ET-7002 Websitehttps:///et_7002.html- ICP DAS USA Website / Phone : 1-310-517-9888 Email: ********************Tech Support:*******************21-----------------------------------------------------------Configuring Boot ModeInit mode: For configuration. After booting, ET-7002 will not run thedefault firmware and cannot surf the internet. Use this mode toupdate MiniOS7 image.Normal mode: For normal working. After booting, ET-7002 will run thedefault firmware and can use all ET-7002 functions.---------------------------------------------------------------------------------- Connecting to Network, PC and PowerThe ET-7002 is equipped with an RJ-45 Ethernet port for connection to an Ethernet hub/switch and PC.34---------------------------------------------------------------------------------Installing the MiniOS7 UtilityThe MiniSO7 Utility can be obtained from companion CD or our site: CD:\Napdos\minios7\utility\minios7_utility\ /minios7utility.htmlAfter the installation has been completed, there will be a new short-cut for MiniOS7 Utility on the desktop.----------------------------------------------------------------------------------Using MiniOS7 Utility to Assign a New IPThe ET-7002 are Ethernet devices, which comes with a default IP address, therefore, you must first assign a new IP address to the ET-7002. The factory default IP settings are as follows:ItemDefaultIP Address 192.168.255.1 Subnet Mask 255.255.0.0 Gateway192.168.0.1Double-click the MiniOS7 Utility shortcut on your desktop.After pressing F12 or choosing Search from Connection menu, the MiniOS7 Scandialog will appear, that will display a list of all the MiniOS7 modules on your network.See the status tip, waiting for the search to be done.Choose the module name for fields in the list, and then choose IP setting from the toolbar.After completing the settings, press the Yes button in the Confirm dialog box to exit the procedure.56---------------------------------------------------------------------------------- Enabling Adobe Flash Player in Your BrowerYour browser must support Adobe Flash Player and have it enabled in order to use theET-7002 web site.If you do not have it installed, please go to the following website and install it.The Adobe Flash Player Download Center:/flashplayer/---------------------------------------------------------------------------------- Go to the ET-7002 Web Site to Check out FunctionsThe ET-7002 contains an advanced web configuration system that provides users with accessET-7002 applications through a standard web browser.Make sure the switch placed in the“ Normal” position.Then reboot ET-7002Please use a standard internet browser to view the ET-7002 webpage, such as MozillaFirefox or Internet Explorer…etc.If you haven’t changed the default IP address of the ET-7002, please refer to “4. UsingMiniOS7 Utility to Assign a New IP” to configure it.After entering the IP address, the logindialog box will appear and prompt you toenter your username and password.The factory default user name and passwordare as follows (Case sensitive) :Item DefaultUser name AdminPassword AdminAfter logging into the ET-7002 web site, the welcome page will appear.Under the Main Menu, expand the Web HMI, andthen select the Web HMI option to check the values of the data acquisition.。

是德科技数据采集使用手册

是德科技数据采集使用手册第一部分：数据采集概述数据采集是指通过各种手段收集和获取各类信息和数据的过程，是进行数据分析和决策的基础。

数据采集可以通过多种方式进行，包括手工录入、自动采集等。

是德科技作为一家领先的数据技术公司，为了方便用户进行数据采集工作，特编写本手册，以便用户更好地了解和使用我们的数据采集服务。

第二部分：是德科技数据采集工具介绍1. 数据采集平台：是德科技提供了全面的数据采集平台，用户可以通过该平台进行数据源配置、数据采集任务设置、数据监控等操作。

2. 数据采集API：是德科技也提供了数据采集API接口，方便用户通过编程的方式进行数据采集，提高数据采集的效率和灵活性。

3. 数据采集工具：是德科技还提供了一系列数据采集工具，包括数据抓取器、网络爬虫等，用户可以根据具体需求选择合适的工具进行数据采集。

第三部分：使用说明1. 数据源配置：在使用是德科技数据采集平台时，用户首先需要进行数据源配置，包括输入数据源的URL、选择数据源的类型和格式等。

配置完成后，用户可以对数据源进行管理和监控。

2. 数据采集任务设置：通过数据采集平台，用户可以设置数据采集的任务，包括指定采集的时间、属性、以及存储位置等。

用户可以根据具体需求，进行灵活设置。

3. 数据监控和管理：在数据采集过程中，用户可以通过数据采集平台进行数据监控和管理，包括查看采集结果、数据质量评估、数据清洗等操作，确保数据的准确性和完整性。

第四部分：数据采集最佳实践1. 确定采集目标：在进行数据采集之前，用户需要明确自己的采集目标，包括需要采集的数据类型、数据量、获取频率等，根据目标进行采集任务设置。

2. 保证数据源的可靠性和稳定性：在进行数据采集时，用户需要确保所选数据源的可靠性和稳定性，避免出现因数据源问题导致的采集失败。

3. 合理利用数据采集工具：在进行数据采集时，用户需要根据具体情况选择合适的数据采集工具，提高采集效率和准确性。

第五部分：常见问题解答1. 数据采集失败如何处理？当数据采集遇到失败时，用户可以通过数据采集平台查看错误日志、重新配置任务等方式解决问题。

是德科技数据采集使用手册

是德科技数据采集使用手册一、概述本手册旨在为使用者提供关于是德科技数据采集系统的全面指南，包括系统介绍、安装与配置、使用方法、常见问题及解决方法等。

本手册适用于所有使用是德科技数据采集系统的用户，无论您是专业工程师还是初学者，都能在本手册中找到所需的信息。

二、系统介绍是德科技数据采集系统是一款功能强大的数据采集工具，可帮助用户快速、准确地采集、分析和展示各种类型的数据。

该系统适用于各种行业，如电子、通信、制造业等，是数据采集、测试和验证领域的理想选择。

三、安装与配置1.安装：按照安装向导的提示，完成系统的安装。

确保安装过程中不出现任何错误，并正确配置系统环境。

2.配置：完成安装后，根据需要配置系统参数，如采样率、通道数、数据存储等。

确保所有配置正确无误，以满足您的需求。

3.连接设备：根据需要连接各种类型的测试设备，如信号发生器、示波器、网络分析仪等。

确保连接正确，并测试设备的正常工作。

四、使用方法1.数据采集：通过简单的操作，即可开始数据采集。

根据需要设置采样率、通道数、触发条件等参数。

2.数据分析：将采集的数据导入到分析工具中，进行各种类型的数据分析，如频域分析、时域分析、波形查看等。

3.报告生成：根据分析结果，生成各种类型的报告，如测试报告、故障诊断报告等。

确保报告准确无误，并符合您的需求。

五、常见问题及解决方法1.采样率设置错误：检查采样率设置是否正确，并确保系统环境配置正确。

2.通道数设置错误：检查连接的设备数量和类型是否与设置一致。

3.数据存储问题：检查数据存储路径是否正确，并确保存储空间足够。

4.设备连接问题：检查设备连接是否正确，并测试设备的正常工作。

六、附录本手册附录部分提供了以下信息：1.系统截图：提供是德科技数据采集系统的整体界面和各功能模块的截图，便于使用者快速了解系统结构。

2.常见问题解答：汇总在使用过程中可能遇到的问题及解决方法。

3.用户手册更新记录：提供用户手册的更新记录，方便使用者查阅最新版本的手册。

ICP DAS ISO-AD32数据采集系统硬件手册说明书

ISO-AD32Hardware Manual ICP DAS Industrial Computer Products Data Acquisition SystemWarrantyAll products manufactured by ICP DAS are warranted against defective materials for a period of one year from the date of delivery to the original purchaser.WarningICP DAS assume no liability for damages consequent to the use of this product. ICP DAS reserves the right to change this manual at any time without notice. The information furnished by ICP DAS is believed to be accurate and reliable. However, no responsibility is assumed by ICP DAS for its use, nor for any infringements of patents or other rights of third parties resulting from its use.CopyrightCopyright 1997 by ICP DAS. All rights are reserved.TrademarkThe names used for identification only may be registered trademarks of their respective companies.Table of Contents1. INTRODUCTION (4)1.1G ENERAL D ESCRIPTION (4)1.2T HE B LOCK D IAGRAMS (5)1.3 F EATURES (6)1.4 S PECIFICATIONS (7)1.5 P RODUCT C HECK L IST (8)2. HARDWARE CONFIGURATION (9)2.1 B OARD L AYOUT (9)2.2 JP1 : S INGLE-ENDED/D IFFERENTIAL A NALOG I NPUT T YPE S ELECT (10)2.3 JP2 : IRQ C HANNEL S ELECTION (10)2.4 JP5 : W AIT S TATE (11)2.5 VR S (11)2.6 I/O B ASE A DDRESS S ETTING (12)2.7 CN1 C ONNECTORS (13)2.8 D AUGHTER B OARDS (15)2.8.1 DB1825 (15)2.8.2 DB37 (15)2.8.3 DN37 (15)3. FUNCTION OPERATION (16)3.1 AD C ONVERSION O PERATION (16)3.1.1 The Configuration Code Table (16)3.1.2 Analog Input Type Selection (17)3.1.3 The Input Signal Range (18)3.1.4 The AD Conversion Mode (21)3.1.5 The Channel Scan Circular_Scan_Queue (22)3.1.6 Trigger Methods : (23)3.2D IAGNOSTIC P ROGRAM (24)3.3 C ALIBRATION (24)3.4 A NALOG S IGNAL C ONNECTION (25)1. Introduction1.1 General DescriptionThe ISO-AD32H/L ( H for high gain / L for low gain ) is a bus-type isolated 12-bit A/D board for PC/AT compatible computers. The isolation inputs can operate with up to 500Vrms of common-mode voltage.The ISO-AD32H/L features a 200KHz 12-bit analog-to-digital converter, on board 1 K byte FIFO buffer, 32 singled-ended or 16 differential analog input channels. The analog input allows auto-channel/gain scan. This board support gap-free A/D conversion at 200KHz sampling rates for single channel or 100KHz sampling rates for channel scan.The “Hands-Off“ design permits all board parameters (channel selection, gain, input type, operating mode) to be performed in software. Once installed, you will never have to take care it again.The board’s innovative design improve several drawbacks of the conventional isolated A/D card. Such as :1. The speed is faster; up to 200KHz2. The sampling rate can be programmable3. On board FIFO buffer support gap-free A/D conversion and work well under NT and95 environment.4. High channel count input can be implemented in half size .1.2 The Block DiagramsThe block diagram of ISO-AD32 series is shown below :Fig 1 : The block diagram of ISO_AD32.The X86 send one command to command queue through ISA bus. The embedded controller will auto read and execute this command. The results of this command will store in the data FIFO, therefore the X86 can read back and analysis the results through ISA bus.The X86 site and the embedded controller is fully isolated. Therefore the noise from external device will be isolated from X86, this will improve the X86 reliability.The X86 only need to send out command and the embedded controller will handle the control details. The features of command set system are given as following:(1) : reduce X86 load(2) : easy programming1.3 FeaturesThe general features of ISO-AD32 series are given as follows:32 single-ended or 16 differential input channels, 500VDC photo-isolation protection Maximum 200K 12-bit sampling rateBuilt-in 1K byte FIFOSingle -ended or differential input, can be jumper selectableAuto-channel / gain scanCommand set programmingGap-free A/D conversion1.4 SpecificationsAnalog Input SpecificationsChannels : 32 single-ended/ 16 differentialResolution : 12 bitsConversion rate : 200KS/s max.Input impedance : 10,000 MΩ║6pFOver voltage protection : +/-35VAccuracy : 0.01% of reading +/- 1 bitLinearity : +/- 1 bitOn chip sample & holdZero drift : +/-25ppm/°C of FS max.ISO-AD32H Input RangeBipolar : +/-10V,+/-5V,+/-1V,+/-0.5V,+/-0.1V,+/-0.05V,+/-0.01V,+/-0.005V Unipolar : 0~10V,0~1V,0~0.1V,0~0.01VThroughput Gain Bipolar(V) Unipolar(V)1/0.5 ±5 / ±10 0~10 125k/s10/5 ±0.5 / ±1 0~1 80k/s100/50 ±0.05 / ±0.1 0~0.1 10k/s1000/500 ±0.005 / ±0.01 0~0.01 1k/sISO-AD32L Input RangeBipolar : +/-10V,+/-5V,+/-2.5V,+/-1.25V,+/-0.0625Unipolar : 0~10V,0~5V,0~2.5V,0~1.25VGain Bipolar(V) Unipolar(V) Throughput0.5 ±10 X 200K/s1 ±5 0~10 200K/s2 ±02.5 0~5 200K/s4 ±1.25 0~2.5 200K/s8 ±0.625 0~1.25 200k/sPower Requirements: +5V @850mA max.General EnvironmentalOperating temp 0-50°CStorage temp -20°C to 70°CHumility 0 to 90% non-condensingDimensions 173 mm x 122 mm1.5 Product Check ListIn addition to this manual, the package includes the following items:ISO_AD32 multifunction card.One company floppy diskette or CD.One DOS software user’s manual.Attention !If any of these items is missing or damaged, please contact your local field agent. Save the shipping materials and carton in case you want to ship or store the product in the future.2. Hardware Configuration 2.1 Board Layout2.3JP2 : IRQ Channel SelectionIRQ3IRQ4IRQ5IRQ6IRQ7IRQ9IRQ10IRQ11IRQ12IRQ14IRQ15NC (default)2.5 VRsV1 : AD offset adjustmentVR2 : AD gain adjustmentVR3 : -5V adjustmentVR4 : PGA offset adjustmentThe detail calibration steps are given in “DOS software manual” Sec. 4.1.4.2.6 I/O Base Address SettingThe ISO-AD32 occupies 8 consecutive locations in I/O address space from BASE to BASE+7. The default setting is 0x220 as following :ON1 2 3 4 5 6A8A7A6A5A4NCBase Addr A8A7A6A5A4200On On On On On210On On On On Off220On On On Off On230On On On Off Off250On On Off On Off::::::300Off On On On On::::::3F0Off Off Off Off Off2.7 CN1 ConnectorsPin assignment for single-ended analog inputName Pin Name PinAI161 AI0 202 AI1 21AI17AI183 AI2 22AI194 AI3 23AI205 AI4 24AI216 AI5 25AI227 AI6 26AI238 AI7 27AI249 AI8 28AI2510 AI9 29AI2611 AI10 30AI2712 AI11 31AI2813 AI12 3214 AI13 33AI29AI3015 AI14 34AI3116 AI15 3517 Analog Common 36 Analog GND18 Digital +5V output 37 Digital GND19 External Trigger InputPin assignment for differential analog inputName Pin Name PinAI0-1 AI0+ 202 AI1+ 21AI1-AI2-3 AI2+ 22AI3-4 AI3+ 23AI4-5 AI4+ 24AI5-6 AI5+ 25AI6-7 AI6+ 26AI7-8 AI7+ 27AI8-9 AI8+ 28AI9-10 AI9+ 29AI10-11 AI10+ 30AI11-12 AI11+ 31AI12-13 AI12+ 3214 AI13+ 33AI13-AI14-15 AI14+ 34AI15-16 AI15+ 3517 Analog Cmmon 36 Analog GND18 Digital +5V output 37 Digital GND19 External Trigger Input37pin cableconnection 1 : by 37 pin cableconnectconnection direct2.8.3 DN37The DN-37 is a daughter board for 37 pins DIN Rail Mounting. It is designed for easy wire connection.37pin cable3. Function Operation3.1 AD Conversion OperationThe user do not need to know about the detail control of AD operations, the embedded controller will handle the details.3.1.1 The Configuration Code Table3.1.2 Analog Input Type SelectionThe analog input signal can be single-ended or differential. If select single-ended, there can be 32 channels max. If select differential, there can be only 16 channels max. But some signal can not be connected as single-ended input, such as thermocouple couple sensor. Refer to Sec 3.7 for analog signal input type selection.The embedded control can read back the JP1 setting. If the software tell the embedded controller to perform single-ended operation and the JP1 in the wrong setting, the embedded controller will return a error code. Refer to software manual for details.3.1.2.1 Unipolar/BipolarIf the analog input signal is unipolar, you can measure this signal with bipolar setting (this will reduce resolution only). If the analog input is bipolar, you must select bipolar configuration code to measure this signal.3.1.3 The Input Signal RangeIf the input range of analog signal is +/- 1V, you can measure this signal wih +/-10V, +/- 5V, +/-2.5V and +/- 1.25V configuration code setting. The only difference is the resolution. The resolution of +/- 2.5V is 4 times higher than in +/- 10V setting. Select the correct configuration code will get the best resolution.3.1.3.1 The Gain FactorThe analog input signal will be amplified by gain factor. If the user wish to compute the real value, the AD data must divided with the gain factor. The general real value computation functions is given as follows:double AD32L_ComputeRealValueBipolar(WORD wAdConfig, WORD wAdHex){WORD wZERO=2048;double dfMAX, dfVal;switch (wAdConfig){case 0x00 : dMAX=5.0; break;case 0x10 : dMAX=2.5; break;case 0x20 : dfMAX=1.25; break;case 0x30 : dfMAX=0.625; break;case 0x80 : dfMAX=10.0; break;case 0x90 : dfMAX=5.0; break;case 0xA0 : dfMAX=2.5; break;case 0xB0 : dfMAX=1.25; break;default : return(ConfigCodeError);;}dfVal=(((double)(wAdHex)-wZERO)/2048.0)*dfMAX;return(dfVal);}{WORD wZERO=0;double dfMAX, dfVal;switch (wAdConfig){case 0x00 : dMAX=10.0; break;case 0x10 : dMAX=5.0; break;case 0x20 : dfMAX=2.5; break;case 0x30 : dfMAX=1.25; break;default : return(ConfigCodeError);;}dfVal=(((double)(wAdHex)-wZERO)/2048.0)*dfMAX;return(dfVal);}double AD32H_ComputeRealValueBipolar(WORD wAdConfig, WORD wAdHex) {WORD wZERO=2048;double dfMAX, dfVal;switch (wAdConfig){case 0x00 : dMAX=5.0; break;case 0x10 : dMAX=0.5; break;case 0x20 : dfMAX=0.05; break;case 0x30 : dfMAX=0.005; break;case 0x80 : dfMAX=10.0; break;case 0x90 : dfMAX=1.0; break;case 0xA0 : dfMAX=0.1; break;case 0xB0 : dfMAX=0.01; break;default : return(ConfigCodeError);;}dfVal=(((double)(wAdHex)-wZERO)/2048.0)*dfMAX;return(dfVal);}{WORD wZERO=0;double dfMAX, dfVal;switch (wAdConfig){case 0x00 : dMAX=10.0; break;case 0x10 : dMAX=1.0; break;case 0x20 : dfMAX=0.1; break;case 0x30 : dfMAX=0.01; break;default : return(ConfigCodeError);;}dfVal=(((double)(wAdHex)-wZERO)/2048.0)*dfMAX;return(dfVal);}3.1.3.2 The Settling TimeIf the channel number or gain factor is change, the hardware need extra time for signal ready. This is called the settling time. This limitation will apply both to the Fixed-channel mode and MagicScan mode AD conversions. So the user must take care to avoid the settling error. Refer to “DOS software manual” Sec. 3.6.3.1.3.3 How to Delay the Settling TimeThe software driver can auto delay the settling time. Refer to “DOS software manual” Sec. 3.6 for fixed-channel AD conversion.It is no need to delay the settling time in the channel-scan mode AD conversion3.1.4 The AD Conversion ModeThe AD operation can be fixed-channel mode or channel-scan mode. In the fixed-channel mode, the AD operation will fix at one channel until the change channel command is received. Refer to “DOS software manual” Sec3.6, Sec. 3.7, Sec. 3.9, Sec. 3.10 for details.In the channel scan mode, the embedded controller will auto scan and change gain. The scan sequence and gain for each channel can be programmable. Refer to the software manual for details. Refer to “DOS software manual” Sec3.16, Sec. 3.17, Sec. 3.18 for details.3.1.5 The Channel Scan Circular_Scan_QueueThe channel scan controller equips with a circular queue for scan sequence control. The scan sequence is one by one and repeatable with the limitation of maximum 32 channels. So the following scan sequence are all validate :two channel scan, scan sequence=010101One channel scantwo channel scan, scan sequence=101010two channel scan, scan sequence=000000Three channel scan : 123123123Three channel scan : 251251251Three channel scan : 252252252Three channel scan : 2222222223.1.6 Trigger Methods :The trigger methods are giving as following:(1) Internal trigger = software trigger + pacer trigger(2) External trigger = post-trigger + middle-trigger + pre-triggerFig 1-2: Trigger methods of ISO-AD32.The software trigger is the easy way and isn’t suitable for input wave form reconstruction. The pacer trigger provide a programmable pacer for fixed time interval AD sampling, therefore it is suitable for input wave form reconstruction.The external trigger must used with pacer timer. This pacer timer is same as the internal pacer trigger timer. Both the internal pacer trigger and external trigger use the same pacer timer. The external trigger can be post-trigger, middle trigger or pre-trigger software programmable.The user can select one of these trigger. Refer to software manual for details.3.2 Diagnostic Program Refer to “ISO-AD32 DOS software manual” Chapter 4 for details.3.3 CalibrationRefer to “ISO-AD32 DOS software manual” Sec 4.1.4 for details.3.4 Analog Signal ConnectionThe ISO_AD32 can measure single-ended or differential type analog input signal. Some analog signal can be measured in both of single-end or differential mode but some only can be measured in one of the single-ended or differential mode. The user must decide which mode is suitable for measurement.In general, there are 3 different analog signal connection method as shown in Fig1 to Fig3. The Fig1 is suitable for grounding source analog input signals. The Fig2 can measure more channels than in the Fig1 but only suitable for large analog input signals. The Fig3 is suitable for thermocouple and the Fig4 is suitable for floating source analog input signals.Note : In Fig3, the maximum common mode voltage between the analog input source and the AGND is 70Vp-p, so the user must make sure that the input signal is under specification first. If the common mode voltage is over 70Vp-p, the input multiplexer will be damaged forever.The simple way to select the input signal connection configuration is as below.1. Grounding source input signal select Fig12. Thermocouple input signal select Fig33. Floating source input signal select Fig44. If Vin > 0.1V and gain<=10 and need more channelsselect Fig2If the user can not make sure the characteristic of input signal, the test steps are given as below:1. Step1 : try Fig1 and record the measurement result2. Step2 : try Fig4 and record the measurement result3. Step3 : try Fig2 and record the measurement result4. Compare the measurement result of step1,step2,step3 andselect the best oneSignal ShieldingSignal shielding connections in Fig1 to Fig4 are all the sameUse single-point connection to frame ground (not AGND or DGND)Appendix A : The DB-1825 user manualA.1 : PCB layout for connecting to ISO_AD32: for differential input (R=0 ohm)Pin assignment of D1 same as CN1 of ISO-AD32Pin assignment of D2 same as CN1 of DB-889DA.2 : PCB layout for connecting to PCI-1802: for differential input (R=0 ohm)Pin assignment of D1 same as CON3 of PCI-1802Pin assignment of D2 same as CN1 of DB-889DA.3 : connection to ISO-AD32A.5 : connection to PCI-1802 and multiple DB-889D(16 channels differential) ISO-AD32 Hardware Manual(Ver.1.0, Feb/1998, IPH-012-10) ---- 31。

华思测控 HDA Pro 数据智能采集器使用说明书

华思测控HDA Pro数据智能采集器使用说明书华思（广州）测控科技有限公司Huasi(Guangzhou)Measurement Technology Co.,Ltd.电话传真邮编：511400网址：地址：广州市番禺区东环街番禺大道北537号番山创业中心2号楼2区808B修订记录版本作者说明日期V1.0版本首发2021-09-17目录一、设备简介 (1)1.1应用介绍 (1)1.2参数指标 (2)1.3设备接口介绍 (3)二、HDA Pro设备软件介绍 (6)2.1APP主界面 (6)2.2蓝牙连接 (6)2.3设备信息 (7)2.4手动采集和历史数据 (9)三、自动化系统集成介绍 (10)四、自动化系统安装调试 (11)五、云平台设备挂载设置 (12)5.1新建项目 (12)5.2挂载设备 (13)5.3设备采集设置 (15)5.4设备交互 (17)六、注意事项 (19)七、常见问题解决 (20)问题1：无法开机 (20)问题2：无法通过数据线通讯 (20)问题3：自动模式失效 (20)问题4：传感器测值为零 (20)问题5：传感器测值不稳定 (20)问题6：不能通过网络发送无线数据 (21)八、联系我们 (22)一、设备简介1.1应用介绍华思测控HDA Pro数据智能采集器是分布式各类传感器数据采集的装置，广泛用于土石坝、堤防、建筑地基、矿井，基坑开挖、岩土边坡等安全监测领域传感器测点的采集传输设备。

它由PC密封防水外壳、智能数据采集模块、电源模块、蓝牙模块和数据传输模块等组成，具有自动量测、信号处理、控制和无线通讯功能，能在野外恶劣的环境下长期可靠的运行。

设备整体采用低功耗设计，内置电池加保护箱体太阳能板设计可保证每天采集一次的频率工作六年，有可靠的防雷抗干扰保护措施。

可采用多种通讯方式，包括4G无线网络、NB-IoT窄带物联网与HuasiMesh智能自组网，便于系统组成和扩展。

能接入振弦式、电阻式、电流式、电压式、数字式(485)各种类型的传感器。

色谱数据工作站安全操作及保养规程

色谱数据工作站安全操作及保养规程色谱数据工作站是一种专门用于色谱分析的仪器设备，在进行操作时需要谨慎小心，遵守相关的操作规程和安全措施，才能更好地保护工作人员的生命财产安全，同时保证实验的准确性和可靠性。

1. 安全操作规程1.1 前期准备在使用色谱数据工作站前，必须进行充分的前期准备工作，包括设备检查、实验室环境检查、操作人员个人保护等。

1.1.1 设备检查在使用设备前，需要对设备进行检查，并确保运行正常：•检查色谱仪是否插好电源线，并确认电源是否正常。

•检查色谱仪进样器、柱 furnace 是否处于关闭状态。

•检查从检测器到计算机的数据传输线（串口或者网线）是否已插好。

1.1.2 实验室环境检查在使用设备前，需要对实验室环境进行检查，并开启实验室通风设备：•实验室表面应保持清洁，地面应保持干燥，设备周围应保持空气流通。

•实验室通风设备应开启，并保持空气清新。

1.1.3 操作人员个人保护在使用设备前，需要对操作人员进行个人保护：•操作人员应穿戴实验室专用衣帽，戴手套、口罩等个人防护装备。

•操作人员应保持清醒状态，不得在操作过程中吸烟、喝酒、打电话等不必要的行为。

1.2 操作注意事项在进行色谱数据工作站操作时，需要遵守以下注意事项：1.2.1 仪器操作•在使用色谱仪前，需要开机预热一段时间（约半小时）并确定其运行正常。

•在进样、柱头更换、检测器维护等操作时，需要关闭色谱仪电源并拔掉电源插头以免由于误操作引起安全事故。

1.2.2 废弃品处理•废弃品如溶媒、柱子、吸附管、试剂等应分类收集，不得任其丢弃在实验室内部或外部，以免污染环境。

•废弃品应该按照相关规范进行处理，包括重点废弃品的专门处理，不要随意倾倒。

1.2.3 实验室安全•进行实验时，操作人员应保持其周围环境、设备和仪器清洁并注意不损坏工作台面和周边仪器，以确保实验安全。

•在进行溶剂操作时，注意防止污染和溅洒，同时保持不进食、不吸烟、不喝水等行为，保证个人安全。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

华德安数据采集工作站
简
单
使
用
手
册
一、前言 (3)
二、数据采集工作站的开、关机流程 (3)
1、数据采集工作站的开机流程 (3)
2、数据采集工作站的关机流程 (5)
三、执法记录仪与数据采集工作站的数据导入 (6)
四、数据采集工作站的数据查询 (9)
五、数据管理 (10)
1、后台访问数据采集工作站 (10)
2、执法数据重命名及执法类型分类 (11)
六、常见问题及解决方法 (13)
一、前言
华德安数据采集工作站是以嵌入式计算机技术为基础、软硬件定制开发的专用计算机系统。

执法记录仪接入数据采集工作站后，工作站对执法记录仪内的所有视音频、音频、图片及日志等数据进行自动采集。

数据采集完毕后执法记录仪已存储的数据将自动清空。

并可通过采集工作站触摸屏对已导入的数据进行查询，还通过网络访问数据采集工作站进行查询、浏览、下载和系统维护。

该数据采集工作站只能连接华德安所生产的单警执法记录仪，请勿连接其他厂家执法记录仪。

二、数据采集工作站的开、关机流程
1、数据采集工作站的开机流程
第一步：电源线接数据采集工作站电源接口（接AC 220V~50Hz），RJ-45网线插入网线接口（注：网线接口插入后，请确认工作站已正确连接到重庆海事局内网）。

如下图
第二步:将电源开关开启到“I”档，此时电源指示灯点亮为红色。

如下图
第三步：按下主机开关（注：按下后即松开，请勿一直按着），数据采集工作站开始启动，并伴有“Windows”操作系统启动音乐，显示屏将会显示工作界面，表示数据采集工作站已正常启动。

如下图
2、数据采集工作站的关机流程
第一步：点击数据采集工作站触摸屏工作界面右上角的“关于”按钮，将弹出一对话框，再点击“复位”按钮后，数据采集工作站工作界面将退出，此时触摸屏显示为“Windows”操作系统桌面。

三秒钟后工作界面将自动重启。

可利用这三秒钟的间隙时间点击系统桌面左下角的“开始”，进行电脑操作系统正常关机流程。

如下图
第二步：待电脑操作系统正常关机完毕后，将电源开关开启到“O”档，
三、执法记录仪与数据采集工作站的数据导入
第一步：将执法记录仪的mini USB接口连接到数据采集工作站的数据线后，执法记录仪将自动开机并显示连接画面，表示执法记录仪已和数据采集工作站正确联机。

如下图
第二步：数据采集工作站触摸屏将自动弹出一对话框，点击对话框的数字键盘正确填入“警员编号”及“密码”后（注：“警员编号”为注册执法人员编号，“密码”和执法人员编号相同）。

点击“确认”后，执法记录仪内已存储的数据将自动导入到数据采集工作站中。

如下图
四、数据采集工作站的数据查询
用户可点击触摸屏的“数据查询”按钮进行数据查询，普通用户可以查询该用户自己导入的数据，系统管理员可查看所有用户导入的数据。

点击“数据查询”按钮，在弹出对话框输入正确的“警员编号”和“密码”，如下图。

在“数据查询”界面，点击“视频”、“音频”、“图片”或“日志”后选中其列表中的文件，可以进行视频播放、音频播放、图片预览和日志查询的功能。

五、数据管理
执法数据从执法记录仪自动存储到数据采集工作站后，我们还需对执法数据重命名、执法类型分类等进行数据管理，方便后期对执法数据的统计及管理。

执法数据重命名、执法类型分类等数据管理需要从已接入到重庆海事局内网的计算机，在IE浏览器地址栏正确填入本执法大队数据采集工作站的IP地址，即可通过内网计算机远程访问数据采集工作站，并可对数据采集工作站内存储的执法数据进行浏览、修改等操作。

1、后台访问数据采集工作站
第一步：点击内网计算机桌面上的，并在地址栏正确填入本执法大队数据采集工作站的IP地址（举例如192.168.1.16）。

如下图
第二步：正确输入“用户名”及“密码”后，点击“登录”（注：“用户名”为注册执法人员编号，“密码”和执法人员编号相同）。

IE浏览器将自动跳转为数据采集工作站后台界面，此时即可对执法数据进行浏览、修改等操作。

如下图
2、执法数据重命名及执法类型分类
第一步：点击左侧导航栏“”后，点击“”，在右侧的执法数据中，点击你需要修改的文件，点击“”，确认是你需要修改的文件后，点击“”，此时，会弹出一对话框，在“”中对执法文件进行重命名。

命名的格式要求：船名@执法类型（执法类型分：船舶安检、登船检查、行政处罚、其他）。

在“”中选择“高”、“中”、“低”。

在“”中选择相对应类型，并可在“”中对此次执法进行阐述后点击“确认”。

完成对执法数据的重命名及执法类型分类。

如下图
注：“执法类型”和“重要级别”是相对应的，“重要级别”选择“高”的执法数据将自动上传至服务器。

执法类型对应表
执法类型重要级别
行政处罚高
船舶安检中
登船检查低
其他低
六、常见问题及解决方法
a.执法记录仪与数据采集工作站连接后无法识别。

解决方法1：请拔出设备，重新插入。

解决方法2：可能是执法记录仪与数据采集工作站连接时已弹出对话框，但没有点击“退出”按钮就进行第二次连接，此时工作站不会弹出输入密码对话框。

需点击工作站界面右上角的“关于”后，点击对话框中的“复位”，数据采集工作站系统重新启动后再次连接。

如下图
解决方法3：取下执法记录仪金属夹子（注：需按住夹子金属弹片往外拔才能取出），按下执法记录仪复位键三秒钟，执法记录仪复位后再次连接。

如下图
b. 数据采集工作站无法开机。

解决方法1：请检查电源开关是否打开。

解决方法2：可能是数据采集工作站内的内存条“金手指”氧化或松动导致无法开机。

在数据采集工作站断电情况下，取下内存条，擦拭内存条“金手指”后装回工作站，进行正常开机流程。

如下图。
