频分复用
正交频分复用
峰值平均功率
由于OFDM信号在时域上为N个正交子载波信号的叠加，当这N个信号恰好都以峰值出现并将相加时，OFDM信号 也产生最大峰值，该峰值功率是平均功率的N倍。这样，为了不失真地传输这些高峰均值比的OFDM信号，对发送 端和接收端的功率放大器和A/D变换器的线性度要求较高，且发送效率较低。解决方法一般有下述三种途径：
同步技术
与其它数字通信系统一样，OFDM系统需要可靠的同步技术，包括定时同步、频率同步和相位同步，其中频率 同步对系统的影响最大。移动无线信道存在时变性，在传输过程中会出现无线信号的频率偏移，这会使OFDM系统 子载波间的正交性遭到破坏，使子信道间的信号相互干扰，因此频率同步是OFDM系统的一个重要问题。
应用
数字声广播工程
欧洲的数字声广播工程（DAB）－DABEUREKA147计划已成功的使用了OFDM技术。为了克服多个基站可能产生 的重声现象，人们在OFDM的信号前增加了一定的保护时隙，有效的解决了基站间的同频干扰，实现了单频广播， 大大减少了整个广播占用的频带宽度。
HFC
HFC(Hybrid Fiber Cable）是一种光纤/同轴混合。近来，OFDM被应用到有线电视中，在干线上采用光纤传 输，而用户分配络仍然使用同轴电缆。这种光电混合传输方式，提高了图像质量，并且可以传到很远的地方，扩 大了有线电视的使用范围。
⑴可有效对抗信号波形间的干扰，适用于多径环境和衰落信道中的高速数据传输；
⑵通过各子载波的联合编码，具有很强的抗衰落能力；
⑶各子信道的正交调制和解调可通过离散傅利叶反变换IDFT和离散傅利叶变换DFT实现；
⑷OFDM较易与其它多种接入方式结合，构成MC-CDMA和OFDM-TDMA等。
发展
OFDM的概念于20世纪50—60年底提出，1970年OFDM的专利被发表，其基本思想通过采用允许子信道频谱重 叠，但相互间又不影响的频分复用（FDM）方法来并行传送数据。OFDM早期的应用有AN/GSC_10高频可变速率数传 调制解调器等。早期的OFDM系统中，发信机和相关接收机所需的副载波阵列是由正弦信号发生器产生的，系统复 杂且昂贵。1972年Weinstein和Ebert提出了使用离散傅立叶变换实现OFDM系统中的全部调制和调解功能的建议， 简化了振荡器阵列以及相关接收机本地载波之间严格同步的问题，为实现OFDM的全数字化方案做了理论上的准备。

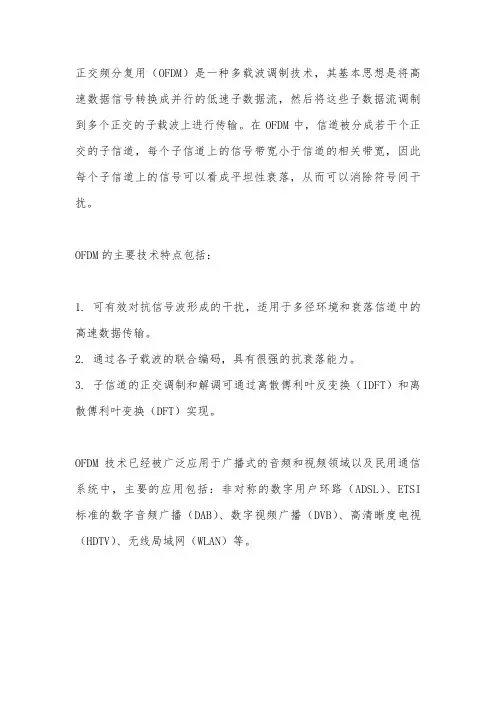

正交频分复用信号
正交频分复用（OFDM）是一种多载波调制技术，其基本思想是将高速数据信号转换成并行的低速子数据流，然后将这些子数据流调制到多个正交的子载波上进行传输。
在OFDM中，信道被分成若干个正交的子信道，每个子信道上的信号带宽小于信道的相关带宽，因此每个子信道上的信号可以看成平坦性衰落，从而可以消除符号间干扰。
OFDM的主要技术特点包括：
1. 可有效对抗信号波形成的干扰，适用于多径环境和衰落信道中的高速数据传输。
2. 通过各子载波的联合编码，具有很强的抗衰落能力。
3. 子信道的正交调制和解调可通过离散傅利叶反变换（IDFT）和离散傅利叶变换（DFT）实现。
OFDM技术已经被广泛应用于广播式的音频和视频领域以及民用通信系统中，主要的应用包括：非对称的数字用户环路（ADSL）、ETSI 标准的数字音频广播（DAB）、数字视频广播（DVB）、高清晰度电视（HDTV）、无线局域网（WLAN）等。
通信系统中的频率分割与复用技术
通信系统中的频率分割与复用技术随着科技的不断发展，通信系统在我们日常生活中扮演着越来越重要的角色。
为了满足大量用户之间的通信需求，必须利用有限的频谱资源，高效地进行频率分割与复用。
本文将详细介绍通信系统中的频率分割与复用技术，包括其意义、原理和应用等方面。
一、频率分割与复用技术的意义1. 提高频谱利用率：通过频率分割与复用技术，可以将通信系统中的频谱资源分配给不同的用户，实现多用户共享同一频段，从而大大提高频谱利用率。
2. 支持大规模的用户连接：频率分割与复用技术可以将频谱资源按照一定规则划分成多个子频段，每个用户独占一个子频段，这样可以支持大规模的用户连接，满足用户通信需求。
3. 提高通信系统的容量：通过频率分割与复用技术，可以将频谱资源进行复用，使得多个用户可以同时进行通信，有效提高通信系统的容量。
二、频率分割与复用技术的原理1. 频率分割原理：频率分割是指将通信系统所使用的频谱资源划分为多个不重叠的子频段，每个子频段为一个独立的通信通道。
通过分割频率，不同用户可以同时使用不同的频谱资源进行通信，避免了频率冲突。
2. 频率复用原理：频率复用是指将不同用户的通信信号在时间上进行交错传输，使得它们可以共享同一频段。
根据不同的复用方式，频率复用可分为时分复用（TDM）和频分复用（FDM）两种。
a. 时分复用（TDM）：将时间划分成多个时隙，不同用户按照一定的规则在不同的时隙进行传输，这样不同用户可以在同一频段内共享资源。
b. 频分复用（FDM）：将频谱资源划分成多个不同频段，每个用户占据一个频段进行通信，不同用户之间没有冲突。
三、频率分割与复用技术的应用1. 移动通信系统：移动通信系统是最常见的应用领域之一。
通过频率分割与复用技术，不同移动用户可以在同一频段内进行通信，满足大规模的用户连接需求。
2. 卫星通信系统：频率分割与复用技术在卫星通信系统中也得到了广泛应用。
通过合理地划分频段，可以支持大量的卫星用户同时进行通信，实现全球范围内的通信覆盖。
频分复用
目录摘要 (I)1 绪论 (1)1.1 频分复用的概述 (1)1.2 仿真软件Multisim简介 (3)2 频分复用的原理 (4)3 模块电路设计 (6)3.1 乘法器 (6)3.2 加法器 (7)3.3 带通滤波器 (8)3.4 二阶低通滤波器 (9)4 频分复用电路设计 (10)5 仿真结果与分析 (11)5.1 软件仿真 (11)5.2 仿真结果分析 (13)6 心得体会 (14)参考文献 (15)1 绪论“复用”是一种将若干个彼此独立的信号合并为一个可在同一信道上传输的复合信号的方法。
例如，在电话系统中，传输的语音信号的频率一般在300～3400Hz内。
为了是若干个这样的信号能在同一信道上传输，可以使它们的频谱调制到不同的频段，合并在一起不至于相互影响，并能在接受端彼此分离开来。
常见的信道复用采用按频率区分和按时间区分信号。
频分复用（FDM）是按频率分割多路信号的方法，即将信道的可用频带分成若干互不交叠的频段，每路信号占据其中的一个频段。
在接收端用适当的滤波器将多路信号分开，分别进行解调和终端处理。
时分复用（TDM）是按时间分割多路信号的方法，即将信道的可用时间分成若干顺序排列的时隙，每路信号占据其中一个时隙。
在接收端用时序电路将多路信号分开，分别进行解调和终端处理。
1.1 频分复用的概述频分复用就是将用于传输信道的总带宽划分成若干个子频带(或称子信道)，每一个子信道传输1路信号。
频分复用要求总频率宽度大于各个子信道频率之和，同时为了保证各子信道中所传输的信号互不干扰，应在各子信道之间设立隔离带，这样就保证了各路信号互不干扰(条件之一)。
频分复用技术的特点是所有子信道传输的信号以并行的方式工作，每一路信号传输时可不考虑传输时延，因而频分复用技术取得了非常广泛的应用。
频分复用技术除传统意义上的频分复用(FDM)外，还有一种是正交频分复用(OFDM)。
频分多路复用系统的优点:信道复用率高，分路方便，因此，频分多路复用是目前模拟通信中常采用的一种复用方式，特别是在有线和微波通信系统中应用十分广泛。
频分复用《通信原理》
频分复用
1．频分复用的定义
频分复用是将用于传输信道的总带宽划分成若干个子信道，每个子信道传输一路信号。
2．频分复用的原理
（1）将信道的带宽分成多个相互不重叠的频段，每路信号占据其中一个子通道；
（2）各路之间留有未被使用的频带（防护频带）进行分隔，防止信号重叠；
（3）在接收端，采用适当的带通滤波器将多路信号分开，恢复出所需要的信号。
3．频分复用的实现
频分复用系统实现框图
图5-28 频分复用系统实现框图
4．频分复用的特点
（1）优点
①信道利用率高，技术成熟；
②可有效减少多径及频率选择性信道造成接收端误码率上升的影响；
③接收端可利用简单一阶均衡器补偿信道传输的失真。
（2）缺点
①设备复杂，滤波器难以制作；
②在复用和传输过程中，调制、解调等过程会不同程度地引入非线性失真，而产生各路信号的相互干扰；
③传送与接收端需要精确的同步；
④对于多普勒效应频率漂移敏感。
5．频分复用的应用
频分复用是模拟系统中最主要的一种复用方式，特别是在有线、微波通信系统及卫星通信系统内广泛应用。

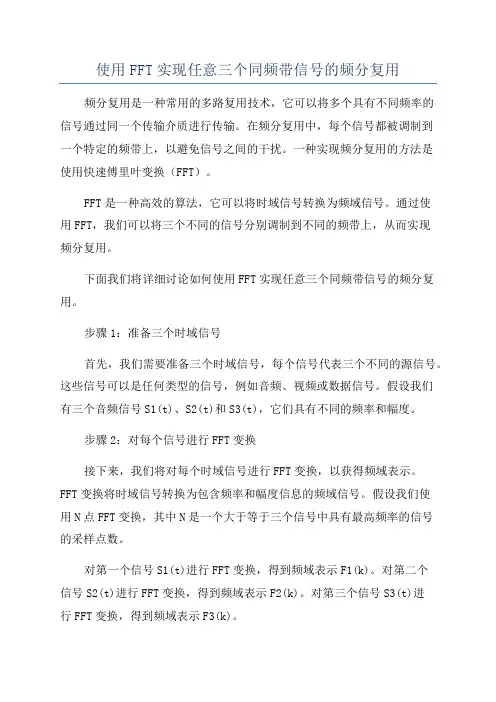

使用FFT实现任意三个同频带信号的频分复用
使用FFT实现任意三个同频带信号的频分复用频分复用是一种常用的多路复用技术，它可以将多个具有不同频率的信号通过同一个传输介质进行传输。
在频分复用中，每个信号都被调制到一个特定的频带上，以避免信号之间的干扰。
一种实现频分复用的方法是使用快速傅里叶变换（FFT）。
FFT是一种高效的算法，它可以将时域信号转换为频域信号。
通过使用FFT，我们可以将三个不同的信号分别调制到不同的频带上，从而实现频分复用。
下面我们将详细讨论如何使用FFT实现任意三个同频带信号的频分复用。
步骤1：准备三个时域信号首先，我们需要准备三个时域信号，每个信号代表三个不同的源信号。
这些信号可以是任何类型的信号，例如音频、视频或数据信号。
假设我们有三个音频信号S1(t)、S2(t)和S3(t)，它们具有不同的频率和幅度。
步骤2：对每个信号进行FFT变换接下来，我们将对每个时域信号进行FFT变换，以获得频域表示。
FFT变换将时域信号转换为包含频率和幅度信息的频域信号。
假设我们使用N点FFT变换，其中N是一个大于等于三个信号中具有最高频率的信号的采样点数。
对第一个信号S1(t)进行FFT变换，得到频域表示F1(k)。
对第二个信号S2(t)进行FFT变换，得到频域表示F2(k)。
对第三个信号S3(t)进行FFT变换，得到频域表示F3(k)。
步骤3：分配频带接下来，我们需要为每个信号分配一个特定的频带。
这可以通过选择FFT变换结果的一部分来实现。
假设我们将频域表示F1(k)分配到频带B1，F2(k)分配到频带B2，F3(k)分配到频带B3步骤4：合成复合信号最后，我们将分配到不同频带的频域表示进行合成，以获得复合信号。
这可以通过将频域表示相加来实现。
假设我们有一个复合信号C(k)，它由S1(t)、S2(t)和S3(t)组成。
我们可以通过以下公式计算C(k)：C(k)=F1(k)+F2(k)+F3(k)复合信号C(k)代表了三个信号的频分复用信号。
频分复用相关拓展
频分复用相关拓展频分复用(FDM，Frequency Division Multiplexing)就是将用于传输信道的总带宽划分成若干个子频带(或称子信道)，每一个子信道传输一路信号。
频分复用要求总频率宽度大于各个子信道频率之和，同时为了保证各子信道中所传输的信号互不干扰，应在各子信道之间设立隔离带，这样就保证了各路信号互不干扰。
频分复用技术的特点是所有子信道传输的信号以并行的方式工作，每一路信号传输时可不考虑传输时延。
频分复用技术除传统意义上的频分复用(FDM)外，还有一种是正交频分复用(OFDM)，下面主要介绍正交频分复用(OFDM ，Orthogonal Frequency Division Multiplexing)。
传统的频分复用（FDM）的优点是简单、直接。
但是频谱的利用率低，子信道之间要留有保护频带，而且在频分路数N较大时多个滤波器的实现使系统复杂化。
正交频分复用（OFDM）技术的基本思想就是在频域内将所给信道分成许多正交子信道，在每一个子信道上使用一个子载波进行调制，并且各子载波并行传输，这样，尽管总的信道并非平坦的，也就是说，具有频率选择性，但是每个子信道是相对平坦的，并且在每个信道上进行的是窄带传输，信号带宽小于信道的相关带宽，因此可以大大消除符号间干扰。
OFDM实际是一种多载波数字调制技术。
OFDM全部载波频率有相等的频率间隔，它们是一个基本振荡频率的整数倍，正交指各个载波的信号频谱是正交的。
OFDM系统比传统FDM系统要求的带宽要小得多。
由于OFDM使用无干扰正交载波技术，单个载波间无需保护频带，这样使得可用频谱的使用效率更高。
另外，OFDM技术可动态分配在子信道中的数据，为获得最大的数据吞吐量，多载波调制器可以智能地分配更多的数据到噪声小的子信道上。
因此我们总结出OFDM技术有如下优点：（1）OFDM技术实现了多载波调制（MCM），克服了多径接收，提高了系统的传输码率。
频分复用与时分复用
三．码速与带宽，时分复用的码间串扰
(a)时钟 (CP)
T
0
1
1 码速： f 码速： = T
0
1 1
(b)矩形
归零码
0
1
0
1 带宽： 带宽：
τ
τ
(c)矩形
不归零码
T
码速≈ 码速≈ 带宽
1 带宽： 带宽： T
选用带宽外高频 选用带宽外高频 分量相对较小的 码型。 码型。
(d )升余弦码
T
2T
t0
t1
1 带宽： 带宽： T
1 = fa (t )[1 + cos(2ωat )] 2 1 1 = fa (t ) + fa (t ) cos(2ωat ) 2 2
1 1 Ga (ω) = Fa (ω) + [Fa (ω + 2ωa )] + Fa (ω 2ωa ) 2 4
再使用低通滤波器，完成解调。 再使用低通滤波器，完成解调。
码分复用（码分多址） （CDMA） 码分复用（码分多址） ） 频分复用： 频分复用：就是以频段分割的方法在一个信道内
复用 复用发信端
调制， 调制，将各信号搬移到不 同的频率范围。 同的频率范围。
fa (t ) fb (t ) fc (t )
cosω at cosωbt cosωct yb (t ) ya (t ) g(t )
yc (t )
Fc (ω)
Fa (ω)
Fb (ω)
O
ω
O
ω
G(ω)
O
ω
ωc
ωb
ωa
O
ωa
ωb
ωc
ω
复用 复用收信端
收信端：带通滤波器，分开各路信号，解调。 收信端：带通滤波器，分开各路信号，解调。
正交频分复用定义
正交频分复用(OFDM)是一种数字调制技术，用于无线通信系统中的数据传输。
它通过将数据分成许多小的数据包，并将这些数据包通过多个正交的载波进行调制，从而能够在带宽有限的情况下实现高速数据传输。
载波是数字信号波形的基本单元，每个载波由一个频率和相位确定的波形组成。
正交意味着这些载波具有相同的频率间隔和时间间隔，并且它们相互垂直，这意味着它们不会重叠。
OFDM技术的优点包括:抗干扰性强、传输速率高、对带宽的利用率高、易于实现等。
因此，它被广泛应用于无线通信系统中，如数字电视、无线局域网和移动通信等。
§5.11 频分复用与时分复用
优点
•时分复用传送PCM信号，传输PCM信号所具备的 优点在时分复用都得以体现。 •产生与恢复各路信号的电路结构相同，而且以数字 电路为主，比频分复用系统的电路更容易实现超 大规模集成，电路类型统一，设计、调试简单。 •容易控制各路信号之间的干扰（串话），合理设计 码脉波形可使频带得到充分利用并且防止码间串扰。
c
频分复用解调分析
先利用一个带通滤波器（ ） 带宽a m a m , 滤出 a 附近的分量，再同步解调
ga t f a t cos 2 a t
1 f a t 1 cos2 a t 2 1 1 f a t f a t cos2 a t 2 2
a
O
a
b
c
复用接收端
接收端：带通滤波器，分开各路信号，解调。
带通 g t 带通 cos a t 低通 g a t cos b t cos c t 低通 f a t f b t f c t
带通
低通
G ( )
c
b
a
O
a
b
§5.11 频分复用与时分复用
一、频分复用
二、时分复用
三、防止码间串扰的方法
返回
一．频分复用
复用：在一个信道上传输多路信号。
频分复用
时分复用 波分复用
（FDM）
（TDM） （WDM）
码分复用（码分多址） （CDMA）
频分复用：就是以频段分割的方法在一个信道内
实现多路通信的传输体制。 (frequency division multiply)
1 1 Ga Fa Fa 2 a Fa 2 a 2 4
mimo中的时分和频分复用
mimo中的时分和频分复用
在无线通信中，时分复用（Time Division Multiplexing，简称TDM）和频分复用（Frequency Division Multiplexing，简称FDM）是常用的多路复用技术，在MIMO系统中也可以应用。
时分复用是指将可用的时间分割成多个时隙，并将不同的用户数据分别放置在这些时隙中进行传输。
在MIMO系统中，可以将不同的MIMO链路分配到不同的时隙中，以实现不同链路之间的并行传输。
频分复用是指将可用的频谱分割成多个频带，并将不同的用户数据分别放置在这些频带中进行传输。
在MIMO系统中，可以将不同的MIMO链路分配到不同的频带中，以提高系统的频谱利用率。
时分复用和频分复用可以结合使用，即时分频分复用（Time Division Frequency Division Multiplexing，简称TDM-FDM）。
在TDM-FDM中，将可用的时间分割成多个时隙，并将每个时隙进一步分割成多个子时隙（slot），再将不同的MIMO链路分配到这些子时隙中，以实现多链路的并行传输。
时分复用和频分复用都是为了提高多用户或多链路之间的数据传输效率和频谱利用率，从而增加系统容量。
在MIMO系统中，应用这些复用技术可以进一步提高系统的性能和吞吐量。
电频分复用时分复用和波分复用的比较
电子瓶颈旳影响极难进一步提升单根光纤旳传播速率，为了进一步提 升光通信系统旳通信容量，人们把研究旳热点集中在了光波分复用 （WDM）和光时分复用（OTDM）两种复用方式上。
• 波分复用：波分复用技术旳应用第一次把复用方式从电信号转移到
光信号，在光域上用波分复用(即频率复用)旳方式提升传播速率，光信号实现 了直接复用和放大，不再回到电信号上处理，而且各个波长彼此独立，对传 播旳数据格式透明，从某种意义上讲，标志着光通信时代旳真正到来 。
• 网络管理和主
发展前景
• 频分复用：OFDM旳概念已经存在了很长时间，但是直到近来伴随
多媒体业务旳发展，它才被人们认识到是一种实现高速双向无线数据通信旳 良好措施。伴随DSP芯片技术旳发展，傅立叶变换／反变换、高速Modem采 用旳64／128／256QAM技术、栅格编码技术、软判决技术、信道自适应技 术、插入保护时段、降低均衡计算量等成熟技术旳逐渐引入，人们开始集中 越来越多旳精力开发OFDM技术在移动通信领域旳应用，估计第三代后来旳 移动通信旳主流技术将是OFБайду номын сангаасM技术。
时分复用
• 产生与恢复各路信 号旳电路相同，以 数字电路为主，更 轻易实现超大规模 集成，电路类型统 一，设计、调试简 朴；轻易控制各路 信号旳干扰
• 超大容量传播；节
• 缺陷
信号之间相互干扰，即串扰； 不提供差错控制技术，不便于 性能监测
• 要求产生精确 旳位、帧定时； 要插入冗余比 特，进行帧同 步
电频分复用、时分复用 和光波分复用旳比较
功能比较
• 频分复用：以频段分割旳措施在一种信道 内实现多路通信旳传播体制。
调频 调幅 频分复用
调频调幅频分复用
调频（FM）、调幅（AM）和频分复用（FDM）是无线电通信中常用的三种技术。
1. 调频（FM）
调频是指将信号的频率按照所需传输的信息进行调制。
在调频中，发送信号的频率随着声音、图像等信息的改变而改变。
收音机等设备可以通过解调器将调频信号还原成原始信息。
调频的优点包括抗干扰能力强、音频信号质量好、频带宽等。
缺点是对于某些非线性失真较大的设备，解调后的音频信号会产生失真。
2. 调幅（AM）
调幅是指将信号的幅度按照所需传输的信息进行调制。
在调幅中，发送信号的幅度随着声音、图像等信息的改变而改变。
收音机等设备可以通过检波器将调幅信号还原成原始信息。
调幅的优点包括简单、易于实现、抗干扰能力强等。
缺点是音频信号质量相对较差、频带较窄等。
3. 频分复用（FDM）
频分复用是指将频率资源划分为若干个小的频带，每个频带用于传输一种信号。
在频分复用中，不同信号可以在不同的频带中传输，从而实现多路复用。
频分复用的优点包括可以实现多路复用、能够充分利用频率资源、支持多种业务等。
缺点是需要对频率资源进行复杂的规划和管理，可能会出现相互干扰等问题。
总的来说，调频、调幅和频分复用各有其优缺点，适用于不同的应用场景。
在实际应用中，可以根据具体需求选择合适的通信技术。
3 频分复用
模块3 频分复用（ZY3200103003）【模块描述】本模块介绍了频分复用的基本概念，包含频分复用系统组成、频分复用信号的频谱结构、频分复用系统的优缺点。
通过框图讲解，掌握频分复用系统的基本概念。
【正文】一、频分复用的基本概念若干路独立的信号在同一信道中传送称为复用。
频分复用是按频率分割多路信号的方法，即将信道的可用频带分成若干互不交交叠的频段，每路信号占据其中的一个频段。
在接收端用滤波器将多路信号分开，然后分别解调和终端接收。
二、频分复用系统组成以线性调制信号的频分复用为例，其原理框图如图ZY3200103003-1所示。
图ZY3200103003-1 频分多路复用原理图1．发送端为了限制已调信号的带宽，首先将各路信号通过低通滤波器LPF进行限带。
限带后的信号分别对不同频率的载波进行线性调制，形成频率不同的已调信号。
为了避免已调信号的频带交叠，再将各路已调信号送入对应的带通滤波器进行限带。
限带后的已调信号相加后形成频分复用信号再送入信道中传输。
2．接收端在频分复用系统的接收端，首先用带通滤波器将多路信号分别提取，再由各自的解调器进行解调，最后经低通滤波器滤波后恢复为原调制信号。
三、频分复用系统的特点1．频分复用系统的优点信道利用率高，分路方便。
因此，频分复用是目前模拟通信中常采用的一种复用方式，特别是在有线和微波通信系统中应用十分广泛。
2．频分复用系统的主要问题频分复用系统中的主要问题是各路信号之间的相互干扰，即串扰。
引起串扰的主要原因是滤波器特性不够理想和信道中的非线性特性造成的已调信号频谱的展宽。
调制非线性所造成的串扰可以部分地由发送带通滤波器消除，但信道传输中非线性所造成的串扰无法消除。
因而在频分多路复用系统中对系统线性的要求很高。
另外，合理选择载波频率并在各路已调信号频谱之间留有一定的保护间隔，也是减小串扰的有效措施。
【思考与练习】1．什么是频分复用？频分复用系统有什么优点？2．频分复用系统存在的主要问题是什么？引起的原因是什么？可以采取哪些有效措施来解决？。
正交频分复用的原理
正交频分复用的原理正交频分复用（Orthogonal Frequency Division Multiplexing，OFDM）是一种多载波调制技术，通过将高速数据信号分成多个低速子信号进行传输，可以提高信号传输的可靠性和效率。
正交频分复用技术在无线通信领域被广泛应用，特别是在宽带无线通信系统中，如4G和5G移动通信系统。
正交频分复用的原理是将高速数据信号分成多个低速子信号，并将这些子信号分配到不同的频率上进行传输。
这些子信号之间是正交的，即彼此之间没有相互干扰。
通过正交频分复用技术，可以将不同的子信号在频域上分离，从而避免了频率重叠引起的干扰。
正交频分复用技术的核心是使用离散傅里叶变换（Discrete Fourier Transform，DFT）将时域信号转换为频域信号，然后将频域信号进行分割和调制，最后再通过逆离散傅里叶变换（Inverse DFT）将频域信号转换回时域信号。
正交频分复用技术的优势在于能够充分利用频谱资源，提高信号传输的效率。
由于子信号之间是正交的，因此它们可以在同一频带内同时传输，从而实现了多用户同时通信的能力。
这种技术可以有效地解决频谱资源有限的问题，并且能够适应不同的信道环境和传输要求。
正交频分复用技术还具有抗多径衰落和抗干扰的能力。
由于正交子信号之间没有相互干扰，因此即使在多径信道环境中，也能够有效地抑制多径干扰。
此外，正交频分复用技术还可以采用差错保护编码和调制技术，进一步提高信号传输的可靠性。
正交频分复用技术在4G和5G移动通信系统中被广泛采用。
在4G LTE系统中，正交频分复用被用于下行链路，即基站向用户发送数据。
通过将下行链路分成多个子信道，可以实现高速数据传输和多用户同时通信。
而在5G系统中，正交频分复用不仅被用于下行链路，还被用于上行链路，即用户向基站发送数据。
这样可以进一步提高系统的容量和性能。
正交频分复用是一种多载波调制技术，通过将高速数据信号分成多个低速子信号进行传输，可以提高信号传输的可靠性和效率。
频分复用名词解释
频分复用名词解释频分复用（英语：FrequencyDivisionMultiplexing，简称FDM）是一种数据传输技术，它使用一系列精心设计的信号以不同的频率在同一信道上传播，将数据流分割成一系列独立的信号称为复用，从而实现数据传输。
这种技术可以用来从多个源传输视频、音频、数据等内容，并且极大地发挥信息传输的潜力。
频分复用技术的最大优势在于，它允许在同一段频带内的不同频率之间提供对象的可靠传输。
它可以将每个频率带作为一个独立的信道来使用，从而减少了占用额外频带的需求。
此外，它还可以支持最大限度地利用同一频带所可利用的带宽。
当一个信号被分割为不同的频率带时，它就可以在同一时间和频带内传送，这样就可以提供同时传输多种不同信号的功能。
通过分割频带，这种技术可以有效地允许最大限度地发挥信息传输的潜力，而不会破坏信号的质量。
要注意的是，频分复用技术的实施需要严格的实施控制流程，因为发送到不同频率带的信号可能会相互干扰。
它可以通过对复用信号进行编码、幅度压缩、采样等技术来处理。
这些技术可以确保正确的信号传输，保护信号免受其他频带的干扰，从而实现无线通信的高效能。
频分复用技术也可以用于多种应用，比如在同一频带内传输多种信号，如视频、音频、数据、图像等，以及提供对对象的可靠传输等。
此外，复用技术还可以被用于改善现有无线网络的性能，以便使用更少的频率传输更多的信号。
综上所述，频分复用技术是一种经济高效、可靠的数据传输技术，可以支持最大限度地发挥信息传输的潜力，有效地提升无线网络的性能，并且可以有效地提供对对象的可靠传输等功能。
频分复用技术的灵活性、高效能和可靠性已经为广泛的数据传输应用提供了更多的可能性。
正交频分复用介绍
正交频分复用介绍正交频分复用（Orthogonal Frequency Division Multiplexing，OFDM）是一种高效的数字调制和多路复用技术。
它将高带宽的信号分割成多个低带宽的子载波，并且这些子载波之间具有正交性，它既能提高频谱利用效率，又能有效对抗频率选择性衰落信道的影响，因此在现代无线通信系统中得到广泛应用。
OFDM具有以下几个主要的特点：1.高频谱利用效率：OFDM可以将高带宽的信号分割成多个低带宽的子载波，在每个子载波上传输部分符号，从而提高频谱利用效率。
2.强鲁棒性：由于正交子载波之间具有正交性，在频率选择性衰落的信道中，不同子载波之间的信号彼此独立，可以降低多径效应造成的传输误差，提高抗衰落性能。
3.抗频偏性：OFDM可以有效对抗频率偏移，由于每个子载波的带宽较窄，因此对于频率偏移，只需做简单的相位补偿即可，不用像单载波系统那样使用精密的频率合成器和频率补偿回路。
4.简化实现：OFDM的调制和解调算法相对简单，其基本原理是将输入信号转换为并行信号，在频域上进行调制和解调，因此其实现相对简便。
OFDM系统的主要步骤包括信号的切片、IFFT/FFT变换、并行传输、频域等化、合并/分解、解调等。
OFDM的信号切片是将高带宽的信号切割成多个低带宽的子载波，每个子载波的带宽相对较窄，且子载波之间相互独立。
然后将切片后的信号进行IFFT（逆离散傅里叶变换）变换，将时域上的信号转换到频域上。
接下来，将频域上的信号进行并行传输。
每个子载波上传输部分符号，相邻子载波之间保持正交性。
在接收端，对接收到的信号进行频域等化，使得不同子载波之间的信号能够发生相互干扰，并恢复传输信号。
最后，将等化后的信号进行合并或者分解操作，恢复成原始的信号。
OFDM技术可应用于多种无线通信系统中，如4GLTE无线通信系统、Wi-Fi、数字音视频广播、数字电视、5G等。
在这些系统中，OFDM能有效地提高频谱利用效率、抗衰落能力和频偏抗性，满足高速数据传输的需求。
正交频分复用的例子
正交频分复用的例子正交频分复用（Orthogonal Frequency Division Multiplexing，简称OFDM）是一种多载波调制技术，广泛应用于无线通信系统中。
它能够将高速数据流分成多个低速子流，并将这些子流分别调制到不同的载波上进行传输。
下面将以不同领域的实际例子来介绍OFDM 的应用。
1. 无线通信领域：OFDM在无线通信系统中得到了广泛的应用，例如4G和5G移动通信系统。
由于OFDM具有抗多径衰落和频谱高效利用的优势，可以有效提高无线信号的传输速率和可靠性。
2. 数字电视领域：OFDM被广泛应用于数字电视广播系统中。
传统的模拟电视信号需要较大的带宽，而OFDM可以将数字电视信号划分为多个子载波进行传输，从而提高信号的抗干扰能力和传输效率。
3. 光通信领域：OFDM也可以应用于光通信系统中。
通过将光信号转换为电信号，并利用OFDM技术将电信号分成多个子载波进行传输，可以有效提高光纤传输系统的容量和传输距离。
4. 双工通信领域：OFDM还可以应用于双工通信系统中，例如无线局域网（WLAN）和蜂窝网络。
由于OFDM具有良好的频域隔离性，可以将发送和接收信号分别调制到不同的子载波上，从而实现同时进行发送和接收的双工通信。
5. 音频和视频传输领域：OFDM也可以用于音频和视频传输领域。
通过将音频和视频信号分成多个子载波进行传输，可以提高信号的传输质量和抗干扰能力。
6. 智能电网领域：OFDM也被应用于智能电网中的电力线通信系统。
通过将电力线通信信号分成多个子载波进行传输，可以提高信号的传输速率和可靠性，从而实现智能电网的远程监控和控制。
7. 雷达通信领域：OFDM还可以应用于雷达通信系统中。
利用OFDM的频域隔离性和抗多径衰落的特点，可以提高雷达信号的抗干扰能力和目标检测性能。
8. 无线局域网领域：OFDM也被广泛应用于无线局域网（WLAN）中，例如IEEE 802.11a/g/n/ac标准。
频分复用的理论基础
频分复用的理论基础
频分复用（又称频分多址技术，英文缩写为FDMA）是一种现代无线传输技术，它主要通过将用户的传输数据流划分到同一频带内的不同频道中，轻松实现多用户信号的共存。
本文从理论和实际应用的角度，分析频分复用的原理、优势及其在高校与高等教育中的应用。
频分复用的基本原理是，将信号频率划分到不同的频率段，每个用户分到的资
源量不同，用户的资源可以用频段宽度和带宽来衡量。
与频分给多址技术相比，其最大的优势在于可以实现多用户连接，而不影响其它用户所需信号，满足不同类型用户的传输需求。
频分复用技术在无线传输系统中有多种不同的应用，当前其最重要的应用之一
是用于链路层的传输分多址技术，即在同一个频带内，用同一无线技术能够实现多个数据流的共存。
而在高校与高等教育领域，主要体现在课堂虚拟教室系统中，使用该技术可以实现一对多或多对多授课，实现多种多方数据传输，实现交互式学习，从而提高教育质量。
通过对频分复用技术原理的认识，可以发现：频分复用有利于提高系统的带宽
效率和传输效果，增强用户的可用信号，有效抑制设备的复杂度，同时可以在空中更好地传输信号，降低接收系统的成本。
因此，该技术可以实现资源共享，有效改善传输效果，在高校与高等教育领域也得到了广泛应用。
总之，频分复用技术是一种技术，是实现多用户共存的有效手段，它的应用及
其解决的空间利用、带宽利用和接收系统效果在许多无线传输系统中得到强化，并且在高校与高等教育中也同样发挥着重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要《信号与系统》课程是一门理论和技术发展十分迅速、应用非常广泛的前沿性学科，它的理论性和实践性都很强。
复用是一种将若干个彼此独立的信号，合并为一个可在同一信道上同时传输的复合信号的方法。
可以把它们的频谱调制到不同的频段，合并在一起而不致相互影响，并能在接收端彼此分离开来。
按频率区分信号的方法叫频分复用。
我们在生活中接触到得大部分都是模拟信号，而计算机只能对数字信号进行处理。
我们可以通过FFT变换，通过对模拟信号采样，使其变成数字信号，本设计就是通过FFT来实现的。
Matlab语言是一种广泛应用于工程计算及数值分析领域的新型高级语言，Matlab功能强大、简单易学、编程效率高。
它的工具箱里有很多函数可以方便的对信号进行分析与处理。
本设计是用FFT实现对三个同频带信号的频分复用，就是通过Matlab语言来实现的。
本设计报告分析了数字信号处理课程设计的过程。
用Matlab进行数字信号处理课程设计的思路，并阐述了课程设计的具体方法、步骤和内容。
关键词：数字信号处理；滤波器设计；MATLAB；频谱分析1 设计任务目的及要求1.1设计目的巩固已经学过的知识，加深对知识的理解和应用，加强学科间的横向联系，学会应用MATLAB对实际问题进行仿真，并设计MUI界面。
1.2设计要求一、课程设计的内容选择三个不同频段的信号对其进行频谱分析，根据信号的频谱特征设计三个不同的数字滤波器，将三路信号合成一路信号，分析合成信号的时域和频域特点，然后将合成信号分别通过设计好的三个数字滤波器，分离出原来的三路信号，分析得到的三路信号的时域波形和频谱，与原始信号进行比较，说明频分复用的特点。
二、课程设计的要求与数据（1）熟悉离散信号和系统的时域特性。
（2）掌握数字信号处理的基本概念，基本理论和基本方法。
（3）掌握序列傅里叶变换的计算机实现方法，利用序列傅里叶变换对离散间可以分别调整。
（4）学会MATLAB的使用，掌握MATLAB的程序设计方法。
（5）掌握MATLAB设计FIR和IIR数字滤波器的方法。
（6）掌握GUI界面的设计方法三、课程设计应完成的工作（1）利用MATLAB语言产生三个不同频段的信号。
（2）对产生的三个信号进行FFT变换。
（3）将三路信号叠加为一路信号。
（4）根据三路信号的频谱特点得到性能指标，由性能指标设计三个滤波器。
（5）用设计的滤波器对信号进行滤波，并对其频谱图进行分析。
（6）分析得到信号的频谱，并画出滤波后信号的时域波形和频谱。
2 原理与模块介绍2.1 快速傅里叶变换FFT原理快速傅立叶变换(FFT)算法长度为N的序列的离散傅立叶变换为：N点的DFT可以分解为两个N/2点的DFT，每个N/2点的DFT又可以分解为两个N/4点的DFT。
依此类推，当N为2的整数次幂时()，由于每分解一次降低一阶幂次，所以通过M次的分解，最后全部成为一系列2点DFT运算。
以上就是按时间抽取的快速傅立叶变换(FFT)算法。
当需要进行变换的序列的长度不是2的整数次方的时候，为了使用以2为基的FFT，可以用末尾补零的方法，使其长度延长至2的整数次方。
序列的离散傅立叶反变换为离散傅立叶反变换与正变换的区别在于变为，并多了一个的运算。
因为和对于推导按时间抽取的快速傅立叶变换算法并无实质性区别，因此可将FFT和快速傅立叶反变换（IFFT）算法合并在同一个程序中。
若信号是模拟信号，用FFT进行谱分析时，首先必须对信号进行采样，使之变成离散信号，然后就可按照前面的方法用FFT来对连续信号进行谱分析。
按采样定理，采样频率应大于2倍信号的最高频率，为了满足采样定理，一般在采样之前要设置一个抗混叠低通滤波器。
2.2 频分复用原理复用是一种将若干个彼此独立的信号，合并为一个可在同一信道上同时传输的复合信号的方法。
比如，传输的语音信号的频谱一般在300~3400Hz内，为了使若干个这种信号能在同一信道上传输，可以把它们的频谱调制到不同的频段，合并在一起而不致相互影响，并能在接收端彼此分离开来。
按频率分割信号的方法称为频分复用，频分复用(FDM，Frequency Division Multiplexing)就是将用于传输信道的总带宽划分成若干个子频带(或称子信道)，每一个子信道传输1路信号。
频分复用要求总频率宽度大于各个子信道频率之和，同时为了保证各子信道中所传输的信号互不干扰，应在各子信道之间设立隔离带，这样就保证了各路信号互不干扰(条件之一)。
频分复用技术的特点是所有子信道传输的信号以并行的方式工作，每一路信号传输时可不考虑传输时延，因而频分复用技术取得了非常广泛的应用。
2.3滤波器原理数字滤波器可分为FIR（有限脉冲响应）和IIR（无限脉冲响应）两种。
IIR 滤波器的系统函数是两个Z的多项式的有理分式，而FIR滤波器的分母为1，即只有一个分子多项式。
本次实验采用的是巴特沃斯滤波器，把buttord函数和butter函数结合起来，就可以设计任意的巴特沃斯IIR滤波器。
根据输入量的不同，它有以下几种形式：[b,a]=butter(N,wc,’high’): 设计N阶高通滤波器，wc为它的3dB边缘频率，以Π为单位，故0≤w≤1。
[b,a]=butter(N,wc)：当wc为具有两个元素的矢量wc=[w1,w2]时，它设计2N阶带通滤波器，3dB通带w1≤w≤w2，w单位为Π。
[b,a]=butter(N,wc,’stop’): 若wc=[w1,w2]，则它设计2N阶带阻滤波器，3dB通带为w1≤w≤w2，w单位为Π。
为了设计任意的选频巴特沃斯滤波器，必须知道阶数N和3dB边缘频率矢量wc。
这可以直接利用信号处理工具箱中的buttord函数计算。
如果已知滤波器指标wp,ws,Rp,As,则调用格式为[N,wc]=buttord(wp,ws,Rp,As)对于不同类型的滤波器，参数wp和ws有一些限制: 对于低通滤波器，wp<ws；对于高通滤波器，wp>ws；对于带通滤波器，wp和ws分别为具有两个元素的矢量，wp=[wp1,wp2]和ws=[ws1,ws2]，并且ws1<wp1<wp2<ws2; 对于带阻滤波器wp1<ws1<ws2<wp2。
有些情况下，还对滤波器的相位特性提出要求，理想的是线性相位特性，即移与频率成线性关系。
实际的滤波器不可能完全实现理想幅频特性，必有一定误差，因此要规定适当的指标。
以低通滤波器为例，在[0，wp]的通带区，幅频特性会在1附近波动；在ws～1的阻带区，幅频特性不会真等于零是一个大于零的值；wp也不可能等于ws，在[wp,ws]之间，为过渡区；这三个与理想特性的不同点，就构成了滤波器的指标体系。
即通带频率wp和通带波动，阻带频率ws和阻带衰减。
在许多情况下，人们习惯用分贝为单位，定义通带波动为（分贝）阻带衰减为（分贝）。
对于带通滤波器，wp应表为[wp1,wp2];对于带阻滤波器，ws应表为[ws1,ws2]。
其他复杂形状的预期特性通常也可由若干理想的幅频特性叠合构成。
3 设计内容3.1设计产生三个信号通过Matlab软件自己编程产生三个同频带不同频率的模拟信号，编程如下。
t=-1:0.001:1;n=1:256;N=512;fs=1000;x1=cos(150*pi*t);f1=n*fs/N;figure(1);subplot(3,1,1)plot(x1);title('x1的时域波形');xlabel('x1的时间');ylabel('x1的幅值');axis([0,100,-1,1])x2=cos(320*pi*t);subplot(3,1,2)plot(x2);title('x2的时域波形');xlabel('x2的时间');ylabel('x2的幅值');axis([0,100,-1,1])x3=cos(450*pi*t);subplot(3,1,3)plot(x3);title('x3的时域波形');xlabel('x3的时间');ylabel('x3的幅值');axis([0,100,-1,1])三个信号的时域波形:3.2对三个信号进行FFT变换通过Matlab编程对产生的三个信号进行FFT变换，从而生成频谱波形图。
y1=fft(x1,512);figure(2);subplot(3,1,1)plot(f1,abs(y1(1:256)));title('x1的频域波形');xlabel('x1的频率(Hz)');ylabel('x1的幅值');axis([0,500,0,250])y2=fft(x2,512);subplot(3,1,2)plot(f1,abs(y2(1:256)));title('x2的频域波形');xlabel('x2的频率(Hz)');ylabel('x2的幅值');axis([0,500,0,250])y3=fft(x3,512);subplot(3,1,3)plot(f1,abs(y3(1:256)));title('x3的频域波形');xlabel('x3的频率(Hz)');ylabel('x3的幅值'); axis([0,500,0,250])三个信号的频域波形：3.3三个信号的叠加的时域和频域x=x1+x2+x3;figure(3)subplot(211);plot(x(1:100));title('三个信号叠加的时域波形');y=fft(x,512);subplot(212);plot(f1,abs(y(1:256)));title('三个信号叠加的频谱')axis([0,600,0,250])3.4滤波器设计3.4.1低通滤波器设计本次试验的三个频率分别为75、160、225，所以低通滤波器设计如下：Wp=2*pi*75;Ws=2*pi*100;Rp=1;As=30;[N,wc]=buttord(Wp,Ws,Rp,As,'s');[b,a]=butter(N,wc,'s');k=1:512;fk=0:1000/1024:1000;wk=2*pi*fk;Hk=freqs(b,a,wk);figure(4);plot(fk,abs(Hk));grid on;xlabel('频率(Hz)');ylabel('幅度');axis([0,200,0,1.1])低通滤波器频域图：3.4.2带通滤波器2设计该滤波器主要用于滤出信号X2即160的频率，所以滤波器的设计如下:wp=2*pi*[140,200];ws=2*pi*[120,230];Rp=1;As=30;[N,wc]=buttord(wp,ws,Rp,As,'s');[B1,A1]=butter(N,wc,'s');k=0:511;fk=0:1000/512:1000;wk=2*pi*fk;Hk=freqs(B1,A1,wk);figure(6)plot(fk,20*log10(abs(Hk)));grid ontitle('带通滤波器的频响2')xlabel('频率(Hz)');ylabel('幅度(dB)')axis([100,400,-40,5])3.4.3 带通滤波器3设计该滤波器主要用于滤出信号X3即225的频率，所以滤波器的设计如下: wp=2*pi*[260,320];ws=2*pi*[240,350];Rp=1;As=30;[N,wc]=buttord(wp,ws,Rp,As,'s');[B2,A2]=butter(N,wc,'s');k=0:511;fk=-1000:1000/512:1000;wk=2*pi*fk;Hk=freqs(B2,A2,wk);figure(8)plot(fk,20*log10(abs(Hk)));grid ontitle('带通滤波器的频响3')xlabel('频率(Hz)');ylabel('幅度(dB)')axis([100,400,-40,5])3.5用设计的滤波器对信号进行滤波滤波后的频谱图跟原信号的频谱图有一点差别，这是因为设计的滤波器不可能完全达到理想状态。
