第三节-金属切削过程物理现象
卢秉恒-《机械制造技术基础》-第三版-考试重点
第一章△m＜0的制造过程主要指切削加工。
(1）主运动：切下金属所必须的最主要的运动。
(2）进给运动:不断地把金属层投入切削的运动。
齿面加工齿轮加工方法：无屑加工:热轧、冷轧、压铸、注塑、粉末冶金。
切削加工：成形法、展成法。
复杂曲面加工1）仿形铣：2）数控铣:磨削加工特点：1. 属精加工，尺寸精度IT7~IT5，Ra值0.8~0.2m2. 能加工硬度很高的工件；3。
磨削温度高；4。
磨削的径向力大;第二章1、切削运动金属切削加工：通过机床提供的切削运动和动力,使刀具和工件产生相对运动（即切削运动),从而切除工件上多余的材料，以获得合格零件的加工过程.（1）主运动：切下金属所必须的最主要的运动。
（2）进给运动:不断地把金属层投入切削的运动。
2、切削要素已加工表面：已被切去部分多余金属而形成的新表面。
待加工表面：即将被切除金属层的表面.加工表面(或称过渡表面)：切削刃正在切削的表面。
切削用量三要素:1）切削速度V:2）进给量f：3）背吃刀量（切削深度）a p：3.切削层几何参素：（1）切削厚度ac （hD）（2）切削宽度aw （bD）－沿加工表面度量的切削层尺寸。
(3)切削面积Ac （hD）－切削层垂直于切削速度截面内的面积。
二、刀具角度：（图+角度）1）基面Pr:2）切削平面Ps：3）正交平面Po：道具分类：1.整体车刀;2.焊接车刀;3。
机夹车刀;4。
可转位车刀；5.成形车刀与焊接车刀比较，可转位车刀的优点：1）刀具使用寿命长；2）生产率高;3）有利于推广新技术、新工艺；4）有利于降低刀具成本;麻花钻的工作部分：6面＋1横刃＋2主切削刃＋2副切削刃＋4刀尖。
麻花钻的缺点：1）主切削刃上前角不等；2）横刃长且为大负前角，切削条件差;3)排屑、断屑、散热困难。
钻、扩、铰孔的工艺特点比较（书P21 手抄表格PPT 2-45)拉刀特点：1）生产率高;2）加工质量高;（一般为IT8IT7，Ra2。
5 1.25μm)3）加工范围广;4）刀具磨损缓慢，寿命长；5）机床结构简单,操作方便；6）拉刀的设计、制造复杂，价格昂贵。
第三节金属切削过程中的变形
2、第二变形区（纤维化） 第二变形区（纤维化）
（2）剪切角Φ与前刀面上摩擦角β的关系 作用在切屑上的力有 前刀面上的法向力Fn、摩擦力Ff、剪切面上的正压力Fns和剪应力Fs。 简化后作用在切屑上的力 Fr为切削合力、 Φ为剪切角、 β是Fn与Fr之间的夹角摩擦角、Fz是切 削运动方向的分力、和Fy是与运动方向垂直的分力。
a)积屑瘤的形成 切削加工时，切屑与前刀面发生强烈摩擦而形成新鲜表面接触。当接触面具 有适当的温度和较高的压力时就会产生粘结（冷焊）。于是，切屑底层金属 与前刀面冷焊而滞留在前刀面上。连续流动的切屑从粘在刀面的底层上流过 时，在温度、压力适当的情况下，也会被阻滞在底层上。使粘结层逐层在前 一层上积聚，最后长成积屑瘤。 所以积屑瘤的产生以及它的积聚高度与 金属材料的硬化性质有关，也与刃前区 演示1 积屑瘤形成过程 演示2 演示3 的温度和压力分布有关。一般说来，塑 性材料的加工硬化倾向愈强，愈易产生 积屑瘤；温度与压力太低，不会产生积 屑瘤；反之，温度太高，产生弱化作用， 也不会产生积屑瘤。走刀量保持一定时， 积屑瘤高度与切削速度有密切关系。
二、切削层金属的变形
以直角自由切削方式切削塑性材料为基础模型研究切屑形成过程。
大量的实验和理论分析证明，塑性金属切削过程中切 屑的形成过程就是切削层金属的变形过程。
二、切削层金属的变形
1、变形区划分 2、第一变形区（剪切滑移） 第一变形区（剪切滑移） 3、第二变形区（纤维化） 第二变形区（纤维化） 4、第三变形区（纤维化与加工硬化） 第三变形区（纤维化与加工硬化）
1、变形区划分
根据实验，切削层金属在刀具作用下变成切屑的形态大体可划分为三个变形区 第一变形区（剪切滑移） 第二变形区（纤维化） 第三变形区（纤维化与加工硬化）
第二章第三节 金属切削过程及其物理现象
五．变形程度的表示方法
1. 剪切角 2. 相对滑移或剪应变 3. 变形系数 a / l
六． 前刀面的挤压与摩擦及其对切屑变形的影响
特征：使切屑底层靠近前刀面处纤维化，流动速度 减慢，甚至滞留在前刀面上； 切屑弯曲； 由摩擦产生的热量使切屑与刀具接触面温度升高。
1. 2. 3. 4.
七． 积屑瘤的形成及其对切削过程的影切 屑的情况下，加工一般钢料或其他 塑性材料时，常常在刀具前刀面粘 着一块剖面有时呈三角形的硬块。 它的硬度很高，通常是工件材料的 2~3倍，在处于比较稳定的状态时， 能够代替切削刃进行切削。这块冷 焊在前刀面上的金属就叫积屑瘤。
第三节 金属切削过程及其物理现象
一． 国内外切削理论研究概述
1. 2. 3. 1870年，俄国学者基麦就开始了切削理论的研究工作，提出塑 性金属的切削过程是由挤压产生的剪切过程。 1913年~1916年，乌沙丘夫的研究使人们对切削过程的认识 由外部深入到内部。 1907年，美国学者泰勒(Taylor)发表了（On the Art of Cutting Metal）一书，提出了著名的切削速度与刀具耐用度关 系式（著名的泰勒公式），对生产应用产生了重大影响。 1941年，美国学者麦钱特（Merchant)发表了（Mechanics of the Metal Cutting Process)的著名论文，提出了塑性金属 切削是剪切过程的力学模型，推导了剪切角的理论公式。
4.
5.
6.
在Merchant之后，诸多学者对剪切角的理论推导，剪切角与变形 的关系以及切削速度对切屑变形的影响进行了广泛的研究。如美国 学者李-谢弗、苏联学者佐列夫、澳大利亚学者奥克斯利、日本学 者中山一雄、日本学者臼井英治、华裔学者赵佩之、美国学者阿尔 伯莱特等都各自做出了一定的贡献。 1981年起，在刘培德教授的带领下，大连理工大学机械系金属切 削原理与刀具教研室的多位老师开展了切削理论的研究。取得的成 果有： 提出了正交切削时刃前区应力分析的新模型（带弯矩的切削力学模 型） 证明了切削过程中存在弯矩，弯矩的存在使切屑发生弯曲。通过一 定手段控制弯矩的大小及正负控制切屑的卷曲与折断，从而发展了 断屑理论。解决了诸多生产难题，如上海宝钢无缝钢管厂在西德产 数控车床上螺纹加工的断屑问题。
第二章金属切削过程的物理现象
◆切削力影响刀具的磨损和使用寿命。 ◆切削力影响加工精度。 ◆是计算切削功率、设计和选用机床刀具夹具的必要依据。
二、切削力的产生
1、来自工件的切削力：工件材 料被切过程中所发生的弹性变 形和塑性变形的抗力。
2、来自切屑的切削力：切屑对 刀具前刀面的摩擦力和加工表 面对刀具后刀面的摩擦力。
三．切削力的分解和切削功率
简言之，被切削的金属层在前刀面的挤压作用下，通过 剪切滑移变形便形成了切削。
金属切削过程中的三个变形区
第Ⅰ变形区 近切削刃处切削层 内产生的塑性变形区；
第Ⅱ变形区 与前刀面接触的 切屑层内产生的变形区；
第Ⅲ变形区 近切削刃处已加 工表层内产生的变形区 （后刀 面与工件的接触区域）
1、第一变形区 （剪切滑移区）
Ⅱ区：形成带状切屑，冷焊条件逐 渐形成，随着切削速度的提高积屑 瘤也增大。
Ⅲ区：积屑瘤随切削速度的 提高而减小，当达到Ⅲ区右 边界时，积屑瘤消失。
Ⅳ区：切削速度进一步提高，由 于切削温度较高而冷焊消失，此 时积屑瘤不再存在了。但切屑底 部的纤维化依然存在，切屑的滞 留倾向也依然存在。
4）刀具的前角
2）切削温度
切削温度也是形成积屑瘤的重要条件。切削 温度过低，粘结现象不易发生；切削温 度过高， 加工硬化现象有削弱作用，因而积屑瘤也不易产 生。
对于碳钢，300ºC～ 350ºC范围内最容易产 生积屑瘤， 500ºC以上趋于消失。
3）积屑瘤与切削速度的关系
Ⅰ区：切削速度很低，形成粒状 或节状切屑，没有积屑瘤生成。
进给抗力Ff：切削合力F在进给运动方向的合力，车外圆 时，Ff与工件的轴线相平行，因此又称轴向分力。Ff作用 在机床的进给机构上，它是设计进给机构必须的数据。
1.2金属切削过程及其物理现象
磨削过程的特点
磨削过程与刀具切削过程相比，具有如下主要特点： ① 负前角切削是磨削的一大特点。砂轮的前角0平均为 - 65°～ - 80° 。 ② 磨削过程是无数磨粒对工件表面进行切削、刻划、摩擦、 抛光的综合作用过程。
③ 背向磨削力Fp大。Fp作用于砂轮切入方向，使砂轮轴和工件 均产生弯曲变形，影响工件的形状精度和表面质量。减少这 种影响的措施是增加光磨次数或采用辅助支承。 ④ 磨削温度高。工件表层温度可高达 1000℃以上，易产生烧伤 和热变形。减少这种影响的措施是施加大量切削液。 ⑤ 加工硬化和残余应力严重。 及时修整砂轮，施加足够 的切削液，增加光磨次数， 可减少这种影响。
a直角自由切削图214合力及其分力作用在前刀面的弹塑性变形抗力fny作用在前刀面的摩擦力ffy合力fr作用在后刀面的弹塑性变形抗力fna作用在后刀面的摩擦力ffa切削力的分解及其应用背向力f比例关系
1.4 刀具切削过程及其基本规律 一、切屑形成过程
1．切削过程的实质 金属切削过程是通过刀具把被切金属层变为切屑的 过程，其实质是一种挤压变形过程。
2）工件材料：
① 若HB↑ ， b ↑,则Q ↑； ② 若λ ↓ ，则Q↑。 3）刀具角度： ① 若0 ↑ ，则Q↓ ；
② 若Kr↓,则Q↓。
4）切削液： 合理施加切削液，则Q↓。
3. 积屑瘤
1.定义： 用中等切削速度切削塑性金属时，往往在刀具前刀面的 刃口处牢固地粘结着一小块很硬的金属。 2．产生条件)
切削力的计算 公式 ：Fc =FdAc=FdapfN Ff 、Fp可根据不同切削条件，由Fc乘以一定系数求得。 切削功率 1）切削功率Pc
① 定义：同一瞬间切削刃基点上的切削力与切削速度的乘积。 ② 公式： F V

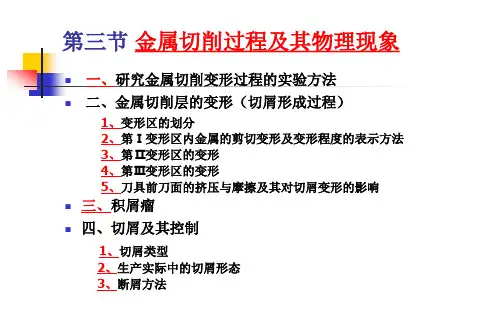

第二章 第三节 金属切削过程及物理现象
⑶第Ⅲ变形区 在刀具钝圆半径及后刀面的挤压、摩擦作用下，已加工表面的表层 金属也将发生塑性变形。这部分称为第及变形程度的表示方法
⑴ 第Ⅰ变形区的变形过程 ⑵ 第Ⅰ变形区的变形特征 沿滑移线的剪切滑移变形，以及随之产生的加工硬化现象。 ⑶ 从金属晶体结构的角度理解第一变形区的变形 沿滑移线的剪切滑移变形就是沿晶格中晶面的滑移，设工件原材料晶粒 为圆形，当受剪应力时，晶格内的晶面就发生位移，使晶粒呈椭圆形。 ⑷ 变形区的宽度(始滑移线OA至终滑移线OM之间的宽度） 在一般切削速度范围内，仅为0.02~0.2mm，很窄。 切削速度越高，始滑移线OA后移至OA’的程度就越大，变形区的宽度就 越窄。所以第Ⅰ变形区可近似用一个面来表示。 ⑸ 剪切面及剪切角υ 剪切面——工件待加工表面与切屑顶面的交线O’O’和刀尖所在直线OO所组成 的平面。 剪切角υ——剪切面与切削平面的夹角，即在正交平面内剪切线OO’与速度v 的夹角。
3、第Ⅱ变形区的变形
⑴ 第Ⅱ变形区的变形过程 ⑵ 第Ⅱ变形区的变形特征 沿前刀面方向产生剧烈的剪切塑性变形并随之产生加工硬化现象。表 现为切屑 层沿前刀面方向出现严重纤维化，流动速度减缓，甚至会停止在前刀面上；切屑产生 弯曲；同时产生大量的摩擦热。
底
4、第Ⅲ变形区的变形
⑴ 第Ⅲ变形区的变形过程 ⑵ 第Ⅲ变形区的变形特征 在刀具钝圆半径及后刀面的挤压、摩擦作用下，已加工表面的表层 金属产生纤 维化并随之产生加工硬化。
Fr—切削力（切屑形成力）→ Fr方向就是主应力方向。 Fs—是剪切面上的剪切力 → Fs方向就是最大剪应力方向。 据材料力学可知：主应力与最大剪应力之间的夹角应为π/4。 故由受力分析图可知：υ＋β－γo= π/4 → υ = π/4 ＋ γo － β（李和谢弗剪切角公式—根据塑性区剪切模型推导出） 另一公式： υ = π/4 ＋ γo/2 － β/2（麦钱特剪切角公式——根据单一剪切面模型推 导出） 由公式可知： γo↑——υ ↑ → 剪切滑移变形减小。 β ↑——υ ↓ → 剪切滑移变形增大。 所以，在保证切削刃强度的前提下，增大前角γo ；提高刀具刃磨质量或加切削液减 小前刀面上的摩擦即β 减小，均可减小切削变形，切削力随之减小对切削有利。
机械制造技术基础 知识点
第一章金属切削基本知识目录第一节切削加工的运动的分析与切削要素一、切削运动二、切削加工过程中的工件表面三、切削要素第二节金属切削刀具一、刀具的构成二、刀具切削部分的基本定义三、刀具角度四、刀具角度的换算五、刀具角度标注实例六、刀具工作角度七、 刀具材料1、刀具材料的基本要求2、常用刀具材料第三节切削过程中的物理现象一、金属切削层的切削变形二、影响切削变形的主要因素三、切削力和切削功率四、切削热和切削温度五、刀具磨损及刀具寿命金属切削加工的目的： 使被加工零件的尺寸精度、形状和位置精度、表面质量达到设计与使用要求。
金属切削加工必须具备的两个基本条件： 切削运动和刀具。
工件表面的成形方法工件表面的成形原理：任何表面都可以看成是一条线（母线）沿着另一条线（导线）的运动轨迹。
注意 ：1、平面、直线形成的表面和圆柱面的导线、母线可以互换，有些表面如圆锥面、螺旋面等不能互换。
2、有些表面发生线完全相同，只因母线的原始位置不同，可以形成不同的表面。
3、同一表面母线和导线不同，可以有不同的成形方法。
4、根据这些工件表面的成形原理，人们发明了车、铣、钻、镗、磨等机床。
工件表面的成形方法发生线的成形方法2、轨迹法3、展成法4、相切法工件表面的成形运动表面成形运动是保证得到工件要求的表面形状的运动。
图2-1-6工件的旋转运动产生母线，刀具的直线运动产生导线。
图2-1-7工件的旋转运动产生导线，刀具的纵向进给和横向进给的合成的直线运动产生母线。
第一节 切削运动与切削要素一、切削运动1．主运动2．进给运动3．合成切削运动1．主运动主运动：刀具与工件之间主要的相对运动，它使工件材料由被切削层转变为切屑，形成工件的新表面。
(1)主运动方向 切削刃上选定点相对于工件的瞬时主运动方向。
(2)切削速度v c切削刃上选定点相对于工件的主运动的瞬时速度。
2．进给运动进给运动：刀具与工件之间附加的相对运动，它使工件被切削层不断投入切削，形成已加工表面。
第三节__切削热和切削温度
三、影响切削温度的主要因素
切削温度高低取决于两个方面：产生的热量和散热速度。 产生的热量少，散热速度高，则切削温度低；或者上述之一起主导作 用，也会降低切削温度。 因而，凡是能影响产生的热量和散热速度的因素均会影响切削温度的高低
学习目的
通过对切削热的来源、切削温度的分布及影响因素进行
研究，以便控制切削热和切削温度对切削过程的影响。
学习内容
一、切削热的来源及传出 二、切削区的温度及其分布 三、影响切削温度的主要因素
一、切削热的来源及传出
1、切削热来源
1）被切削的金属在刀具的作用下，发生弹性和塑性变形而耗功， 这是切削热的一个重要来源。 2）切屑与前刀面之间的摩擦耗功产生出大量的热量。 3）工件与后刀面之间的摩擦耗功产生出大量的热量。 因此，切削时共有三个发热区域 剪切面 切屑与前刀面接触区 后刀面与过渡表面接触区
所以，切削热的来源就是切屑变形功和前、后刀面的摩擦功。
根据切削理论，切削变形和摩擦而产生的热量.
在剪切面上的塑性变形产生的热量最多。 单位时间内产生的切削热的计算公式
Q —单位时间内产生的切削热（J/s）； Fc—主切削力（N）； Vc—切削速度（m/s）。
注：该公式中忽略了进给运动所消耗的功率，且假定主运动所消耗的功全部转化为热能。
3）实际意义： 从降低切削温度的角度出发，切削用量的选择原则：为提高切削效率， 应优先选用较大的背吃刀量，其次增加进给量，最后确定刀具和机床性 能允许的最大切削速度。
机械制造技术第3章 金属切削中的物理现象及基本规律
（3）实验证明，切削速度降低一倍，切削 温度降低30%左右；走刀量降低一倍，切 削温度降低15%左右；而吃刀深度降低一 倍时，切削温度只降低7%～8%。如果要 降低切削温度，首先要降低切削速度。
（4）适当减小主偏角，可增加刀刃的散热 长度和刀尖处的散热面积，也能降低切削 温度。
3.1.4 刀具磨损和耐用度
但刀瘤在切削时，经常被切屑带走， 其高度不断变化，切削厚度就有变化，使 切削过程产生振动。 刀瘤有时还会嵌入或粘附在已加工表 面上，使已加工表面的粗糙度下降，如图 3.4（b）所示。
图3.4
刀瘤
（3）避免刀瘤产生的措施
① 采用高速或低速切削。 ② 增大刀具的前角、研磨刀具的前刀面、 使用切削液，都可以减小切削变形和摩擦， 避免产生刀瘤。
3.2.3 刀具的几何参数及其对切削性能的影响
1．刀具的组成
（1）前刀面（Ar） （2）主后刀面（Aa） （3）副后刀面（Aa'）
（4）主切削刃 （5）副切削刃 （6）刀尖 （7）过渡刃
1—刀柄；2—前刀面；3—副切削刃；4—副后刀面； 5—刀尖；6—后刀面；7—主切削刃
图3.11
刀具各部分名称
图3.l
切屑形成的四个阶段
切屑的形成过程，主要是在图3.2所示 的I变形区内进行滑移。
图3.2
三个变形区
（2）切屑的种类
① 带状切屑 ② 节状切屑
2．刀瘤
（1）刀瘤的生成
图3.3
切屑的种类
（2）刀瘤的利弊
刀瘤的硬度很高，约为工件材料硬度 的3倍左右。 因此它可以代替刀刃进行切削。 刀瘤产生时，增大了前角，使切削工 作轻快省力，这对粗加工有些好处。
1．刀具磨损
（1）刀具磨损的原因
金属切削过程中的物理现象
式中 Fz－主切削力（N）
v－主运动切削速度（m/min）
Pm
Fz
v103 60
kW
机床电动机所需功率PE:
式P E中
Pm
－
PE
Pm
机床传动效率。
教学ppt
22
四、影响切削力的因素
总切削力的来源有两个方面： 一是克服被加工材料对弹性变形和塑
性变形的抗力； 二是克服切屑对刀具前面的摩擦阻力
和工件表面对刀具后面的摩擦阻力。
第Ⅱ变形区 与前刀面接触的 切屑层内产生的变形区；
教学ppt
第Ⅲ变形区 近切削刃处已加 工表层内产生的变形区 （后刀 面与工件的接触区域）
4
1、第一变形区 （剪切滑移区）
切削层受刀具的作用，经过第一变形区的塑性变形后形成了切
屑，下面以直角自由切削为例，分析较典型的连续切屑的形成
过程。
切削层受到刀具前
影响切屑力的主要因素有：工件材料、 切削用量、刀具几何参数、其它因素。
教学ppt
23
1.工件材料的影响
工件材料的硬度或强度愈高，材料的剪切屈服强度也愈 高，发生剪切变形的抗力也愈大，故切削力也愈大。
在材料的强度、硬度相近的情况下，材料的塑性越大。 韧性越大，则切削力越大。 ◆塑性大的材料在切削过程中将产生较大的塑性变形和加 工硬化，且切削与前刀面的接触时间长，故切削力较大； ◆韧性大的材料，使之发生变形或破坏需消耗较多的能量， 故切削力较大。
教学ppt
28
3.刀具几何参数的影响
1） 前角ro对切削力的影响;
对塑性材料
前角go↑ 刀刃锋利↑
对脆性材料
切削变形↓
切削力
影响较小
教学ppt
第三节-金属切削过程及物理现象
d)崩碎切屑 金属切削过程及其物理现象
切削速度及进给量 刀具前角
不同切屑形成原因： 不同切屑形成原因：
低硬度和高热物理性能的工件材料： 在很大切削速度范围内易形成连续带状切屑
硬度较高和低热物理特性的工件材料： 在很宽的切削范围均形成锯齿状切屑，随切削温度 升高，锯齿化程度增加，直至形成分离的单元切屑 但形成锯齿状切屑，将引起一定的切削力波动。
第三节
金属切削过程及其物理 现象
“可接受”的切屑标准：不妨碍正常的加工；不影 响操作者的安全；易于清理、存放和搬运。 实际生产中切削控制的措施：在前刀面上磨制出 断屑槽或使用压块式断屑器。
第三节 金属切削过程及其物理现象
断屑槽的基本形式：
L：切屑在前刀面上的接触长度 R：卷屑槽半径
第三节 金属切削过程及其物理现象
第三节
金属切削过程及其物理 现象
通过分析积屑瘤产生原因可以得出防止积屑瘤的主 要方法：
1. 2.
降低切削速度，使温度较低，粘结现象不易 发生； 采用高速切削，使切削温度高于积屑瘤消失的相应 温度； 采用润滑性能好的切削液，减小摩擦； 增大刀具前角，以减小切屑于前刀面接触区的压力； 适当提高工件材料硬度，减小加工硬化倾向。
3. 4. 5.
LU型 LU型：将5°、7°、11°正型刀片 11° 加以系列化。 加以系列化。刀片材质备有金属陶 瓷涂层“ 瓷涂层“T3000Z”、金属陶瓷 涂层“ “T1200A”、涂层“New AC2000”、 “AC700G”、“ACZ310”5类。 LUW型 顶角为80 菱形， 80° LUW型：顶角为80°菱形，将7°、 11°正型刀片系列化。 11°正型刀片系列化。通过与涂层 及涂层金属陶瓷3种材质的组合， 及涂层金属陶瓷3种材质的组合， 共计有12种产品。 12种产品 共计有12种产品。
切削过程及控制
（3）刀具几何参数 （4）刀具磨损
1)前角γo↑→塑性变形和摩擦 ↓→切削温度↓（图）。但前角 不能太大，不然刀具切削部分 旳锲角过小，容热、散热体积 减小，切削温度反而上升。 2)主偏角κr↑→切削刃工作接触 长度↓，切削宽度bD↓，散热条 件变差，故切削温度↑（图）。
（5）切削液
利用切削液旳润滑功能 降低摩擦系数，降低切削热 旳产生，也可利用它旳冷却 功用吸收大量旳切削热，所 以采用切削液是降低切削温 度旳主要措施。
1-硬质点磨损； 2-粘结磨损；3-扩散磨损；4-化学磨损
三、刀具磨损过程及磨钝原则
1.刀具磨损过程 2.刀具旳磨钝原则
图3-30
•早期磨损阶段（Ⅰ） •正常磨损阶段（Ⅱ） •剧烈磨损阶段（Ⅲ）
刀具磨损到一定程 度就不能继续使用，这 个磨损程度称为磨钝原 则。磨钝原则旳详细数 值可从切削用量手册中 查得。
第三章 切削过程及控制
在金属切削过程中，一直存在着刀具切 削工件和工件材料抵抗切削旳矛盾，从而产 生一系列物理现象，如切削变形、切削力、 切削热与切削温度以及有关刀具旳磨损与刀 具寿命、卷屑与断屑等。
研究、掌握并能灵活应用金属切削基本理 论, 对有效控制切削过程、确保加工精度和表 面质量，提升切削效率、降低生产成本，合理 改善、设计刀具几何参数，减轻工人旳劳动强 度等有主要旳指导意义。
图 切削厚度与变形系数旳关系
图 前角对变形系数旳影响
图 刀尖圆弧半径对变形系数旳影响
八、切屑旳类型
图3－15 切屑类型
a) 带状切屑 b) 挤裂切屑
图3－15 切屑类型
C）单元切屑 d ) 崩碎切屑
九、已加工表面旳形成过程
图3－16 已加工表面旳形成过程
第二节 切削力
第3节金属切削过程中的物理现象
总切削力： F＝Fγ+Fα Fγ= FγN +Fγf Fα= FαN+ Fαf
1、切削力的分解：
• 切向力Fc：总切削力在主 运动方向上的正投影，消 耗功率最多，占机床总功 率的95%-99%；
单位切削力，就是指切除单位切削面积的材料 时产生的主切削抗力，可表示为：
切削功率
• p=Fc/AD（N/mm2）
切削过程中，由于克服主切削力而消耗的功率， 常用于校核机床主电机的功率。
影响切削力的因素 （1）工件材料的影响 （2）切削用量的影响 • 切削深度ap：切削深度增加时，切削面积将正比增
加，切削力亦会正比增加。 • 进给量f：f增大时，切削面积正比增大；但由于切
3、影响散热条件的因素
（1）工件材料的导热系数： （2）刀具材料的导热系数： （3）改善散热条件：
三、积屑瘤
积屑瘤是指在中低切削速度切削塑性金属时，常在刀尖 附近长出一个“瘤”状硬质金属块。
四、残余应力与加工硬化
1. 残余应力： 指在外力消失后，残存在材料内部而总体上又 保持平衡的内应力。 残余应力通常会影响加工精度的稳定性，不利于产品性能 的保持，因此应在加工中设法减小残余应力。
• 进给力Ff：总切削力在进 给运动方向上的正投影， 只消耗机床总功率的5%-1%；
• 背向力Fp：总切削力在垂 直于工作平面上的分力。
总切削力F:
F Fc2 Fp2 Ff 2
在基面内切削力的分布：
Fp Ffp cos Kr
Ff Ffp sin Kr
2、单位切削力与切削功率
金属切削过程
3.7切屑的类型与控制
（按切屑的形成机理 ）
挤裂切屑 单元切屑 崩碎切屑
带状切屑
简图
节状切屑
形态 变形 形成条 件
带状，底面光滑 ，背面呈毛茸状 剪切滑移尚未达 到断裂程度 切削塑性材料， 速度高，切削厚 度小 前角大 切削过程平稳， 表面粗糙度小， 妨碍切削工作， 应设法断屑
节状，底面光滑有裂 粒状 纹，背面呈锯齿状 局部剪切应力达到断 剪切应力完全达 到断裂强度 裂强度 加工塑性材料， 工件材料硬度较 切削速度较低， 高，韧性较低， 进给量较大， 切削速度较低 刀具前角较小 切削过程欠平稳， 表面粗糙度欠佳
调整切削速度
（↓Vc，↑Vc）
高速 （Vc>80-100）
中速 (Vc=5-50)
↓摩擦
（γo↑， ↓前刀面Ra值， 加切削液）
*** Vc=20-30 M/min 为积屑瘤高发区
加工硬化现象
演示
五. 切削热及切削温度
(Cutting Heat and Cutting Temperature) 1.切削热 （Cutting Heat）
产生 传散
切屑、刀具、工件、空气 % 50-80 20-40 3-9 1% 对切削加工的影响 刀具：体积小,゜c↑，HRC↓ 工件：薄、小工件变形，烧坏
2．切削温度
(Cutting Temperature) 高低 热的产生 散热条件 影响因素 工材： 强、硬度、导热性 切削用量 Vc>f>ap 刀具角度 γo 、κr 切削液
切屑颜色与切削区域温度
六、刀具的磨损与耐用度
(TOOL Wear and Degree of Durableness)
1．磨损
金属切削过程中的物理现象
金属切削过程中的物理现象
金属切削过程是指通过刀具把被加工金属的多余部分去除，从而获得所需要的形状、尺寸和表面质量的过程。
在这个过程中，会出现许多有趣的物理现象。
其中一个物理现象是切屑的形成。
当刀具切入工件时，工件材料会受到挤压、摩擦和剪切等力的作用，从而发生塑性变形并形成切屑。
切屑的形状和尺寸与刀具的几何形状、切削参数、工件材料等因素有关。
另一个物理现象是切削力。
在金属切削过程中，刀具会受到工件材料的阻力，这个阻力称为切削力。
切削力的大小和方向会影响刀具的寿命、加工质量和加工效率。
因此，在金属切削过程中，需要合理选择刀具材料、刀具几何形状和切削参数等，以减小切削力。
此外，还会出现切削热的现象。
在金属切削过程中，刀具与工件之间的摩擦会产生大量的热量，这些热量会使工件和刀具的温度升高。
过高的温度会降低工件材料的力学性能和刀具的寿命，因此需要采取适当的冷却措施来降低温度。
总之，金属切削过程中会出现许多有趣的物理现象，这些现象对于理解金属切削加工过程、提高加工质量和效率具有重要意义。
