汽轮机各部件作用详解(100个)
汽轮机结构介绍

汽轮机结构介绍一、汽轮机的基本结构汽轮机是一种能够将热能转化为机械能的热能机械装置,其基本结构包括以下几个主要部分。
1. 燃烧系统:汽轮机的燃烧系统用于将燃料燃烧产生的高温高压气体引入汽轮机的工作部分。
燃烧系统由燃烧室、燃料供应系统和点火系统等组成。
2. 压气机:压气机是汽轮机的核心部件之一,用于将大气中的空气压缩,并将压缩空气送入燃烧室。
压气机通常采用多级式结构,每一级都由转子和定子组成,通过转子的高速旋转将空气压缩。
3. 燃气轮机:燃气轮机是汽轮机的主要工作部分,其通过高温高压气体的膨胀驱动轴的旋转,从而产生机械能。
燃气轮机由转子和定子组成,转子上装有叶片,当高温高压气体通过叶片冲击转子时,转子开始旋转。
4. 透平:透平是汽轮机中的一个关键部件,其主要作用是将燃气轮机输出的高速旋转运动转化为有用的功。
透平通常由多级叶片组成,通过叶片的反作用力使得透平旋转,并将旋转能转化为动力输出。
5. 发电机:发电机是汽轮机的输出部分,其将汽轮机产生的机械能转化为电能。
发电机通常由转子和定子组成,转子通过汽轮机输出的轴的旋转驱动,从而使定子中的线圈产生感应电动势,最终输出电能。
二、汽轮机的工作过程汽轮机的工作过程可以分为以下几个步骤。
1. 压缩过程:在汽轮机的工作过程中,压气机将大气中的空气进行压缩,使得空气的压力和温度升高。
2. 燃烧过程:经过压缩后的空气进入燃烧室,与燃料进行燃烧,产生高温高压气体。
3. 膨胀过程:高温高压气体进入燃气轮机,推动燃气轮机的转子旋转,从而产生机械能。
4. 发电过程:燃气轮机输出的轴通过透平的旋转将机械能转化为电能,最终输出为电力。
三、汽轮机的应用领域汽轮机广泛应用于发电、航空、船舶和工业生产等领域。
1. 发电:汽轮机在发电领域中的应用非常广泛,特别是在火力发电和核电站中,汽轮机是主要的发电设备。
2. 航空:航空领域中的喷气式飞机通常采用燃气涡轮发动机,其基本结构和汽轮机类似,通过燃烧产生的高温高压气体推动飞机的前进。
凝汽式汽轮机讲解

使用说明书产品名称:凝汽式汽轮机产品代号:HS产品型号:NH25/04编制: 校核: 批准:日期: 日期: 日期:目录2、汽轮机转速、功率 (4)3、蒸汽参数 (4)4、启动升速曲线 (5)5、公共工程消耗指标 (6)6、汽轮机外形尺寸及重量 (6)9、汽轮机油 (7)三、汽轮机本体及辅机 (8)1、概述 (8)2、纵剖面图 (9)3、汽缸 (10)4、喷嘴组和转向导叶环 (10)5、隔板 (11)6、汽封 (11)7、转子 (12)8、前支座 (14)9、推力轴承前轴承 (15)10、径向轴承 (16)11、后支座 (17)13、盘车装置 (18)14、调阀总成 (20)15、速关阀 (23)16、危急遮断器 (25)17、危急遮断油门 (26)18、错油门油动机 (27)19、速关组合装置 (30)20、蓄能器 (34)21、凝汽器 (35)22、疏水膨胀箱 (41)23、抽气器 (42)24、排汽安全阀 (43)25、转速监测 (46)26、振动监测 (47)27、轴位移监测 (48)28、温度监测 (49)29、505调速器 (49)五、汽轮机管道系统 (52)1、蒸汽管道 (52)2、油管道 (53)3、汽封、疏水管路 (54)七、起动和运行 (54)1、起动前准备 (54)2、起动 (56)3、停机 (56)4、起动、运行、停机的其余要求 (57)5、汽轮机常见故障 (57)九、维护和保养 (60)1、运行时的保养工作 (60)2、停机保养 (60)3、蒸汽系统清洗指南 (62)4、加油和油管理 (64)2、汽轮机转速、功率设计汽轮机型号NH25/04型式凝汽式被驱动机械压缩机旋转方向(从汽轮机向被驱动机械方向看)顺时针功率kW额定功率2458转速r/min汽轮机(额定转速)10639临界转速4300最大连续转速11171最小连续转速7980机械跳闸转速12177~12400 电子跳闸转速12065发讯盘齿数60齿3、蒸汽参数3.1、蒸汽压力以下压力指汽轮机主汽门前的压力,均为绝对压力。
汽轮机主要零部件的结构与作用

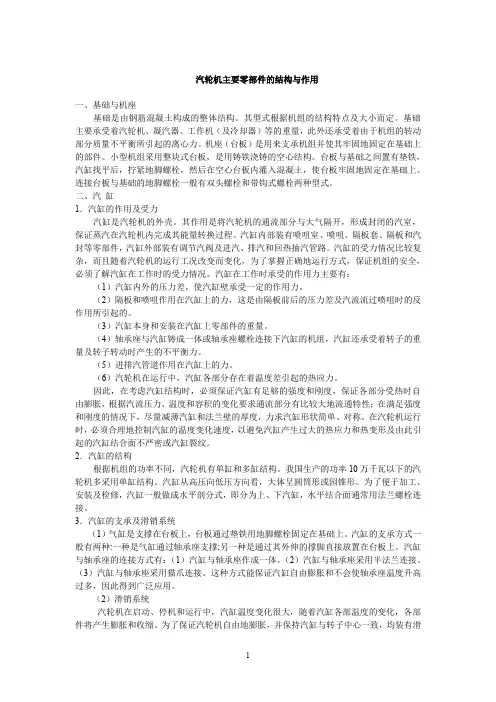

汽轮机主要零部件的结构与作用一、基础与机座基础是由钢筋混凝土构成的整体结构。
其型式根据机组的结构特点及大小而定。
基础主要承受着汽轮机、凝汽器、工作机(及冷却器)等的重量,此外还承受着由于机组的转动部分质量不平衡所引起的离心力。
机座(台板)是用来支承机组并使其牢固地固定在基础上的部件。
小型机组采用整块式台板,是用铸铁浇铸的空心结构。
台板与基础之间置有垫铁,汽缸找平后,拧紧地脚螺栓,然后在空心台板内灌入混凝土,使台板牢固地固定在基础上。
连接台板与基础的地脚螺栓一般有双头螺栓和带钩式螺栓两种型式。
二、汽缸1.汽缸的作用及受力汽缸是汽轮机的外壳。
其作用是将汽轮机的通流部分与大气隔开,形成封闭的汽室,保证蒸汽在汽轮机内完成其能量转换过程。
汽缸内部装有喷咀室、喷咀、隔板套、隔板和汽封等零部件,汽缸外部装有调节汽阀及进汽、排汽和回热抽汽管路。
汽缸的受力情况比较复杂,而且随着汽轮机的运行工况改变而变化,为了掌握正确地运行方式,保证机组的安全,必须了解汽缸在工作时的受力情况。
汽缸在工作时承受的作用力主要有:(1)汽缸内外的压力差,使汽缸壁承受一定的作用力。
(2)隔板和喷咀作用在汽缸上的力,这是由隔板前后的压力差及汽流流过喷咀时的反作用所引起的。
(3)汽缸本身和安装在汽缸上零部件的重量。
(4)轴承座与汽缸铸成一体或轴承座螺栓连接下汽缸的机组,汽缸还承受着转子的重量及转子转动时产生的不平衡力。
(5)进排汽管道作用在汽缸上的力。
(6)汽轮机在运行中,汽缸各部分存在着温度差引起的热应力。
因此,在考虑汽缸结构时,必须保证汽缸有足够的强度和刚度,保证各部分受热时自由膨胀,根据汽流压力、温度和容积的变化要求通流部分有比较大地流通特性;在满足强度和刚度的情况下,尽量减薄汽缸和法兰壁的厚度,力求汽缸形状简单、对称。
在汽轮机运行时,必须合理地控制汽缸的温度变化速度,以避免汽缸产生过大的热应力和热变形及由此引起的汽缸结合面不严密或汽缸裂纹。
【收藏】汽轮机结构及作用(全面~)

【收藏】汽轮机结构及作用(全面~)1汽轮机本体结构汽轮机本体由转动部分(转子)和静止部分(静体或静子)两部分组成:1. 转动部分:动叶片、叶轮(反动式汽轮机为转鼓)、主轴和联轴器及紧固件等旋转部件;2. 静止部分:包括汽缸、蒸汽室、喷管、隔板、隔板套(反动式汽轮机为静叶持环)、汽封、轴承、轴承座、机座、滑销系统以及有关紧固零件等。
汽缸汽缸的作用汽缸是汽轮机的外壳,其作用是将汽轮机的通流部分与大气隔离,保证蒸汽在汽轮机内部完成能量转换过程,形成封闭的汽室。
汽缸内安装着蒸汽室、隔板、隔板套等零部件,以外连接着进汽、排汽、抽汽等管道。
汽缸的结构1、汽缸多做成水平对分形式,即分为上、下汽缸,水平结合面用法兰螺栓连接。
2、为了合理利用材料,还常以一个或两个垂直结合面而分为高压、中压、低压等几段。
和水平结合面一样,垂直结合面亦通过法兰、螺栓连接,所不同的是垂直结合面通常在制造厂一次装配完毕就不再拆卸了,有的还在垂直结合面的内园加以密封焊。
高、中压缸双层缸结构把原单层缸承受的巨大蒸汽压力分摊给内外两层缸,减少了每层缸的压差与温差;内缸主要承受高温及部分蒸汽压力作用,故可做得较薄,则所耗用的贵重耐热金属材料相对减少。
而外缸因设计有蒸汽内部冷却,运行温度较低,故可用较便宜的合金钢制造,节约优质贵重合金材料;外缸的内、外压差比单层汽缸时降低了许多,因此减少了漏汽的可能,汽缸的严密性能够得到保障。
排汽缸单缸汽轮机的低压段以及多缸汽轮机的低压缸,统称汽轮机的排汽缸。
现代大功率凝汽式汽轮机,由于容积流量很大,因而排汽缸尺寸很大,排汽口数目往往不止一个。
由于排汽缸内承受的蒸汽压力、温度都比较低,它的强度一般没有什么问题。
但是为充分利用排汽余速、减小流动损失,要求排汽缸有合理导流形状以及防止因刚度不足而产生变形等成了考虑的主要问题。
2法兰和连接螺栓汽缸内部承受很大的蒸汽压力,因此水平结合向的密封是—个非常重要的问题。
高参数汽轮机汽缸所承受的压力很高(特别是高压缸),要保证水平结合面的汽密件,就必须采用很厚的法兰和排列很紧密、尺寸很大的连接螺栓。
汽轮机及辅助设备原理(1)

汽轮机设备组成图
1-主汽阀 2-调节阀 3-汽轮机 4-凝汽器 5-抽汽器 6-循环水泵7-凝结水泵 8-低压加热器 9-除氧器 10-除水泵 11-高压加热器
汽轮机的型号
汽轮机的型号如何表示? 汽轮机型号表示汽轮机基本特性,我国目前采用汉语拼音和数字来表示汽轮机型号, 其型号由三段组成: × ××-×××/×××/×××-×(第一段)(第二段)(第三段) 第一段表示型式及额定功率(MW), 第二段表示蒸汽参数, 第三段表示设计变型序号。 例C3-3.43/0.49 (D51 38#)型表示抽汽凝汽式3000KW汽轮机,新汽压力为3.43MPa,抽气压力0.49MPa.
第三章:汽轮机的工作原理
冲动式汽轮机的工作原理和级内能量的转换过程 蒸汽在汽轮机级内的能量转换过程是将蒸汽的热能在其喷嘴叶栅中转换为蒸汽所具有的动能,然后再将蒸汽的动能在动叶栅中转换为轴所输出的机械能。具有一定温度和压力的蒸汽先在固定不动的喷嘴流道中进行膨胀加速,蒸汽的压力温度降低,流速增加,将蒸汽所携带的部分热能转变为蒸汽的动能。从喷嘴叶栅喷出的高速气流,以一定的方向进入装在叶轮上的动叶栅,在动叶流道中继续膨胀。改变气流的方向和大小,对动叶栅产生作用力。推动叶轮旋转做功,通过汽轮机轴对外输出机械功,完成动能到机械能的转换。由上述可知,汽轮机的能量转换经历了两个阶段。第一阶段是在喷嘴叶栅和动叶栅中将蒸汽所携带的热能转变为蒸汽所具有的动能,第二阶段是在动叶栅中将蒸汽的动能转变为推动叶轮旋转的机械能,通过汽轮机轴对外输出。
汽轮机的铭牌
汽轮机概况
第三节:汽轮机的发展史 汽轮机的出现推动了电力工业的发展,到20世纪初,电站汽轮机单机功率已达10兆瓦。随着电力应用的日益广泛,美国纽约等大城市的电站尖峰负荷在20年代已接近1000兆瓦,如果单机功率只有10兆瓦,则需要装机近百台,因此20年代时单机功率就已增大到60兆瓦,30年代初又出现了165兆瓦和208兆瓦的汽轮机。 我国汽轮机发展起步比较晚。1955年上海汽轮机厂制造出第一台6MW汽轮机。1964年哈尔滨汽轮机厂第一台100MW机组在高井电厂投入运行;1972年第一台200MW汽轮机在朝阳电厂投入运行;1974年第一台300MW机组在望亭电厂投入运行。70年代进口了10台200—320MW机组,
汽轮机主轴结构详解

汽轮机主轴结构详解
汽轮机主轴是汽轮机中的重要部件,其结构通常包括以下几个部分:
1. 转子:转子是汽轮机的核心部件,由主轴、叶轮、叶片和联轴器等组成。
主轴通过叶轮和叶片将蒸汽的热能转化为转子的机械能。
2. 叶轮:叶轮安装在主轴上,叶片安装在叶轮上。
当转子旋转时,叶轮和叶片一起带动汽轮机转动,将蒸汽的热能转化为机械能。
3. 叶片:叶片安装在叶轮上,设计成一定的形状和角度,以充分利用蒸汽的热能。
叶片的材质通常为合金钢或不锈钢,具有较高的强度和耐腐蚀性。
4. 联轴器:联轴器是连接汽轮机与发电机的重要部件,它将汽轮机的输出轴与发电机的输入轴连接起来。
联轴器有多种形式,如刚性联轴器、弹性联轴器和膜片联轴器等。
5. 主轴承:主轴承安装在汽轮机的两端,用于支撑汽轮机的重量和承受转子的径向力和轴向力。
主轴承的材质通常为耐磨铸铁或高级合金钢,具有较高的承载能力和耐磨损性。
6. 润滑系统:润滑系统用于为主轴承提供润滑油,以减少摩擦和磨损,延长轴承寿命。
润滑油通常为矿物油或合成油,具有较高的粘度和耐高温性能。
总之,汽轮机主轴结构是汽轮机的重要组成部分,其各个部件都有其独特的作用和特点。
在设计和制造过程中,需要充分考虑各部件的材质、加工精度、热处理和装配等方面的因素,以确保汽轮机的正常运转和长期寿命。
汽轮机发电机本体结构及功能

汽轮机发电机本体结构及功能一、发电机结构及功能氢冷发电机在本体上主要由定子和转子两大部分组成,在附属系统上主要有励磁系统、冷却系统、密封油系统和氢气系统。
二、发电机定子定子由机座、铁芯、定子绕组、端盖等部分组成。
1、机座及端盖定子机座为中段机座和两端端罩组成的三段式组合结构,中间段与铁芯长度相近。
沿轴向布置的环形板既是铁芯的支撑件,也是风区隔板,隔板间有圆形风管。
两端端罩罩住定子线圈端部,4个卧式冷却器置于两端罩顶部的冷却器罩内。
三段式机座之间用螺栓把合,各接合面处除用橡胶圆条密封外,还用气密罩封焊,端罩两侧下部设有排水法兰,接液位信号器,冷却器漏水可及时报警。
整个机座按防爆要求设计,具有足够的强度和良好的气密性,经受1.0兆帕30分钟的水压试验和4×105帕气密试验。
2、机座的作用:主要是支持和固定铁芯绕组。
如果用端盖轴承,它还要承受转子的重量和电磁力以及分配冷却气流力矩。
(特别是在发电机出口短路后要承受10倍以上的短路力矩的作用),除此以外,还要防止漏氢和承受住氢气的爆炸力。
3、定子弹性支撑:为了减少发电机运行时定子铁芯所产生的双倍频的振动对发电机基础的影响,铁芯与机座之间采用轴向组合式弹性定位筋作为隔振结构。
两个主要振动源:一是铁芯振动,其振动频率为二倍频100HZ。
这因为在二极发电机中,由于发电机转子磁场的影响,机座和定子铁芯将受到100HZ的交变电磁力的作用,并使定子铁芯变成一个不断变化的椭圆,使机座发生倍频振动。
二是转子振动,这通常只发生在轴承与端盖合成一体的发电机上,它起因于转子的各种不平衡,其频率为50HZ,即转子的机械旋转频率。
所以说机座都是为高强度优质钢板焊接而成。
4、端盖:端盖是发电机密封的一个组成部分,它分为内端盖和外端盖,为了安装,检修,拆装方便,一般端盖由上下两半构成。
外端盖采用钢板焊接而成,内端盖由铝合金或玻璃钢板压铸而成。
外端盖的作用:密封、支承(转子)、防爆的作用。
汽轮机本体部分的组成、作用和特点

汽轮机本体由转动部分和静止部分两个方面组成;转子包括主轴、叶轮、动叶片和联轴器等;静止部分包括进汽部分、汽缸、隔板和静叶栅、汽封及轴承等。
汽轮机设备除了本体、保护调节及供油设备外,还有许多重要的辅助设备。
主要有凝汽器、回热加热设备、除氧器等。
汽轮机是将蒸汽的能量转换成为机械功的旋转式动力机械。
又称“蒸汽透平”。
主要用作发电用的原动机,也可直接驱动各种泵、风机、压缩机和船舶螺旋桨等。
还可以利用汽轮机的排汽或中间抽汽满足生产和生活上的供热需要。
汽轮机是能将蒸汽热能转化为机械功的外燃回转式机械,来自锅炉的蒸汽进入汽轮机后,依次经过一系列环形配置的喷嘴和动叶,将蒸汽的热能转化为汽轮机转子旋转的机械能。
蒸汽在汽轮机中,以不同方式进行能量转换,便构成了不同工作原理的汽轮机。
一、汽缸汽缸是汽轮机的外壳,其作用是将汽轮机的通流部分与大气隔开,形成封闭的汽室,保证蒸汽在汽轮机内部完成能量的转换过程,汽缸内安装着喷嘴室、隔板、隔板套等零部件;汽缸外连接着进汽、排汽、抽汽等管道。
汽缸的高、中压段一般采用合金钢或碳钢铸造结构,低压段可根据容量和结构要求,采用铸造结构或由简单铸件、型钢及钢板焊接的焊接结构。
高压缸有单层缸和双层缸两种形式。
单层缸多用于中低参数的汽轮机。
双层缸适用于参数相对较高的汽轮机。
分为高压内缸和高压外缸。
高压内缸由水平中分面分开,形成上、下缸,内缸支承在外缸的水平中分面上。
高压外缸由前后共四个猫爪支撑在前轴承箱上。
猫爪由下缸一起铸出,位于下缸的上部,这样使支承点保持在水平中心线上。
中压缸由中压内缸和中压外缸组成。
中压内缸在水平中分面上分开,形成上下汽缸,内缸支承在外缸的水平中分面上,采用在外缸上加工出来的一外凸台和在内缸上的一个环形槽相互配合,保持内缸在轴向的位置。
中压外缸由水平中分面分开,形成上下汽缸。
中压外缸也以前后两对猫爪分别支撑在中轴承箱和1号低压缸的前轴承箱上。
低压缸为反向分流式,每个低压缸一个外缸和两个内缸组成,全部由板件焊接而成。
汽机本体部件结构介绍

高压转子(11级)
调节级(带 高压转子图
高压缸内缸下半部分
汽轮机低压缸部分说明
低压缸共有2×7级反动级,蒸汽通流部分中 间进汽,反向流动做功后的乏汽经两端的排 汽口进入凝汽器。
调速级叶片为双层铆接围带结构。动叶片除 低压缸末三级为扭曲叶片外,其余均为等截 面叶片,调速级叶片和末三级叶片为调频叶 片。高中低压缸隔板静叶均为扭转叶片。末 级为905mm的自由叶片。
汽轮机本体部件组成
静止部分:包括汽缸、隔板套、隔板、喷嘴、 汽封、轴承、滑销系统及紧固零件等。
转动部分:包括主轴、叶轮、叶片、围带、 拉金、联轴器和紧固件等。
汽轮机高压缸部分说明
高、中压缸合缸,通流部分反向布置,低压缸对称分流布置。 该布置方式既可减小轴向推力,又可缩短转子长度,提高机 组的稳定性。
汽轮机轴承
低压转子图
末级长叶片(905mm)
拉金
汽轮机中压缸部分说明
蒸汽经高压缸做功后,从外缸下部的排汽口 排出进入锅炉再热器,再热后的蒸汽返回汽 轮机经左右两个中压主汽门,分别进入左右 两只中压调速汽门。中压调速汽门出口通过 滑动接头与中压缸下缸的进汽室相连。中压 缸共有9级反动级,蒸汽在中压缸膨胀做功后 经连通管进入低压缸。
高压缸为冲动、反动混合式,共有十二级叶片,其中第一级 (单列调节级)为冲动式,其余十一级为反动式。
该汽轮机为反动式汽轮机,轴向推力较大。为减少轴向推力, 采用鼓式转子,且高中压缸通流部分反向布置,形成锥体状, 低压缸为对称分流布置。这样可使轴向推力得到初步平衡。 剩余的轴向推力由设在高中压缸中部的高、中压平衡活塞和 设在高压排汽区的低压平衡活塞平衡。其中高、中压平衡活 塞平衡高压叶片通道上的轴向推力,低压平衡活塞平衡中压 缸通道上的轴向推力。
汽轮机转子叶片及联轴器介绍

汽轮机转子、叶片及联轴器介绍1、转子和叶片概述汽轮机是高速旋转的机械,转子在高温高压的环境下工作,转子的任何缺陷都会影响机组的安全经济运行。
转子除了在动叶通道完成能量转换、主轴传递扭矩外,还要承受很大的离心力、各部件的温差引起的热应力,以及由于振动产生的动应力,因此,转子必须用性能优良、高强度、高韧性的金属制造。
为了提高通流部分的能量转换效率,转子、静子部件间保持较小的间隙,要求转子部件加工精密,调整、安装精细准确。
本汽轮机在制造过程中,转子各项跳动指标均能控制在0.03mm以内,转子动叶片装配采用先进的计算机电子力矩秤进行叶片重力矩的测量和分配,成品转子进行高速和超速动平衡,确保轮系的不平衡量小于0.006mm。
动叶片是汽轮机中最重要的零件之一,主要表现在:1、它作为蒸汽热能转换为机械能的主要作功部件,其结构型线、工作状态将直接对能量转换效率产生影响;2、数量最多,加工工作量相当大;3、它是汽轮机中承受应力最高的零件,又必须在相当恶劣的工作条件下工作,事故率很高。
因此,叶片的结构、性能不仅涉及到设计制造,而且和汽轮机的经济性及运转的安全可靠性关系密切。
图2-7 动叶片在汽轮机的位置及结构示意图汽轮机的动叶片一般有三部分组成:一是通过横销紧固在转子的叶根,二是将蒸汽动能转化成机械能的叶高部分,三是引导蒸汽流动、并在叶轮外径设置的护罩,即围带部分。
图2-7为动叶片在汽轮机的安装位置以及动叶片的结构示意图。
汽轮机叶片由于运行条件和作用不同,分为不同的类型。
叶片按其截面是否沿叶高变化,可将叶片分为等截面叶片、变截面叶片和扭曲叶片。
一般情况下,高中压转子的的叶片采用等截面叶片,而低压转子后几级毫无例外的采用变截面扭曲叶片1)本汽轮机的转子的主要特点本汽轮机转子分为高中压转子、低压A转子和低压B转子,通过刚性联轴器联接。
各转子各自支撑在2个轴承上,整个轴系通过位于2号轴承座内的推力轴承定位。
图2-8为我公司高中压转子示意图。
汽轮机结构与工作原理

汽轮机设备结构与工作原理2009-06-06 10:25:54| 分类:电厂汽轮机| 标签:|字号大中小订阅二、汽轮机设备结构与工作原理1.汽轮机工作的基本原理是怎样的?汽轮机发电机组是如何发出电来的?具有一定压力、温度的蒸汽,进入汽轮机,流过喷嘴并在喷嘴内膨胀获得很高的速度。
高速流动的蒸汽流经汽轮机转子上的动叶片做功,当动叶片为反动式时,蒸汽在动叶中发生膨胀产生的反动力亦使动叶片做功,动叶带动汽轮机转子,按一定的速度均匀转动。
这就是汽轮机最基本的工作原理。
从能量转换的角度讲,蒸汽的热能在喷嘴内转换为汽流动能,动叶片又将动能转换为机械能,反动式叶片,蒸汽在动叶膨胀部分,直接由热能转换成机械能。
汽轮机的转子与发电机转子是用联轴器连接起来的,汽轮机转子以一定速度转动时,发电机转子也跟着转动,由于电磁感应的作用,发电机静子线圈中产生电流,通过变电配电设备向用户供电。
2.汽轮机如何分类?汽轮机按热力过程可分为:⑴凝汽式汽轮机(代号为N)。
⑵一次调整抽汽式汽轮机(代号为C)。
⑶二次调整抽汽式汽轮机(代号为C、C)。
⑷背压式汽轮机(代号为B)。
按工作原理可分为:⑴冲动式汽轮机。
⑵反动式汽轮机。
⑶冲动反动联合式汽轮机。
按新蒸汽压力可分为:⑴低压汽轮机新汽压力为1.18~1.47MPa。
⑵中压汽轮机新汽压力为1.96~3.92MPa。
⑶高压汽轮机新汽压力为5.88~9.81MPa。
⑷超高压汽轮机新汽压力为11.77~13.75MPa。
⑸亚临界压力汽轮机新汽压力为15.69~17.65MPa。
⑹超临界压力汽轮机新汽压力为22.16MPa。
按蒸汽流动方向可分为:⑴轴流式汽轮机。
⑵辐流式汽轮机。
3.汽轮机的型号如何表示?汽轮机型号表示汽轮机基本特性,我国目前采用汉语拼音和数字来表示汽轮机型号,其型号由三段组成:× ××-×××/×××/×××-×(第一段)(第二段)(第三段)第一段表示型式及额定功率(MW),第二段表示蒸汽参数,第三段表示设计变型序号。
最新汽轮机主要辅助设备

最新汽轮机主要辅助设备汽轮机是一种能源转换设备,主要用于发电和排放热能的设备。
而在汽轮机的运转过程中,需要辅助设备来协助汽轮机更好的运转。
本文将介绍最新汽轮机的主要辅助设备。
1. 机油系统机油系统是汽轮机的重要辅助设备之一,用于润滑和冷却汽轮机的各种部件。
机油系统通常由机油箱、机油泵、机油过滤器、油冷却器、油温控制器、油压开关等部分组成。
机油系统的主要作用是保证汽轮机各部件的正常运转,减少磨损和故障。
2. 疏水系统疏水系统是汽轮机的另一个重要辅助设备,主要用来排除汽轮机内部产生的凝结水、控制水位和防止管道堵塞。
疏水系统通常由水箱、疏水泵、疏水器、疏水阀等部分组成。
疏水系统的主要作用是保证汽轮机内部水位的控制和减少管道堵塞,防止影响汽轮机的正常运转。
3. 喷水冷却系统喷水冷却系统是汽轮机的另一个重要辅助设备,主要用于控制汽轮机的温度,防止汽轮机因温度过高而受损。
喷水冷却系统通常由喷水器、喷水泵、水箱等部分组成。
喷水冷却系统的主要作用是通过喷洒水雾来冷却汽轮机,在减少汽轮机温度的同时降低烟气排放。
4. 空气循环系统空气循环系统是汽轮机的另一个重要辅助设备,主要用于汽轮机燃烧时的氧气补给。
空气循环系统通常由风机、空气预热器、排汽风机等部分组成。
空气循环系统的主要作用是增加炉内空气的流动性,促进燃料的完全燃烧,提高发电效率。
5. 规程保护系统规程保护系统是汽轮机的另一个重要辅助设备,主要用于保护汽轮机的安全和可靠性。
规程保护系统通常由自动控制系统、蒸汽调节系统、负载调控系统等部分组成。
规程保护系统的主要作用是在汽轮机发生异常情况时自动切断电源,以保证汽轮机的完整性和安全。
本文主要介绍了最新汽轮机的主要辅助设备,包括机油系统、疏水系统、喷水冷却系统、空气循环系统和规程保护系统。
这些辅助设备的存在,可以保证汽轮机的正常运转,提高汽轮机的效率,并且保证汽轮机的安全性。
汽轮发电机结构及原理

第四节汽轮发电机汽轮发电机是同步发电机的一种,它是由汽轮机作原动机拖动转子旋转,利用电磁感应原理把机械能转换成电能的设备。
汽轮发电机包括发电机本体、励磁系统及其冷却系统等。
一、汽轮发电机的工作原理按照电磁感应定律,导线切割磁力线感应出电动势,这是发电机的基本工作原理。
汽轮发电机转子与汽轮机转子高速旋转时,发电机转子随着转动。
发电机转子绕组内通入直流电流后,便建立一个磁场,这个磁场称主磁极,它随着汽轮发电机转子旋转。
其磁通自转子的一个极出来,经过空气隙、定子铁芯、空气隙、进入转子另一个极构成回路.根据电磁感应定律,发电机磁极旋转一周,主磁极的磁力线北装在定子铁芯内的U、V、W三相绕组(导线)依次切割,在定子绕组内感应的电动势正好变化一次,亦即感应电动势每秒钟变化的次数,恰好等于磁极每秒钟的旋转次数.汽轮发电机转子具有一对磁极(即1个N极、一个S极),转子旋转一周,定子绕组中的感应电动势正好交变一次(假如发电机转子为P对磁极时,转子旋转一周,定子绕组中感应电动势交变P次)。
当汽轮机以每分钟3000转旋转时,发电机转子每秒钟要旋转50周,磁极也要变化50次,那么在发电机定子绕组内感应电动势也变化50次,这样发电机转子以每秒钟50周的恒速旋转,在定子三相绕组内感应出相位不同的三相交变电动势,即频率为50Hz的三相交变电动势。
这时若将发电机定子三相绕组引出线的末端(即中性点)连在一起。
绕组的首端引出线与用电设备连接,就会有电流流过,这个过程即为汽轮机转子输入的机械能转换为电能的过程.二、汽轮发电机的结构火力发电厂的汽轮机发电机皆采用二极、转速为3000r/min的卧式结构.发电机与汽轮机、励磁机等配套组成同轴运转的汽轮发电机组.发电机最基本的组成部件是定子和转子。
为监视发电机定子绕组、铁芯、轴承及冷却器等各重要部位的运行温度,在这些部位埋置了多只测温元件,通过导线连接到温度巡检装置,在运行中进行监控,并通过微机进行显示和打印。
