全自动洗衣机离合器原理及维修
全自动洗衣机离合器原理及维修
全自动洗衣机离合器原理及维修
全自动洗衣机是现代家庭中常见的电器设备，它的核心部件之一就是离合器。
离合器的作用是在洗衣机工作时控制转动和停止，保证洗衣机正常运转。
本文将介绍全自动洗衣机离合器的原理及维修方法。
首先，我们来了解一下全自动洗衣机离合器的工作原理。
全自动洗衣机在工作时，通过电机的驱动使内桶转动，而离合器则起到了连接和断开电机与内桶的作用。
当洗衣机需要转动内桶进行洗涤时，离合器会将电机与内桶连接起来，使内桶转动；而当洗衣机需要停止转动时，离合器则会断开电机与内桶的连接，从而实现停止转动的目的。
其次，全自动洗衣机离合器的维修方法。
在日常使用中，离合器可能会出现故障，导致洗衣机无法正常工作。
这时，我们可以通过以下方法进行维修：
1. 检查离合器的连接部分是否松动，如果有松动应及时拧紧螺丝；
2. 检查离合器的摩擦片是否磨损严重，如有磨损应及时更换新的摩擦片；
3. 检查离合器的弹簧是否变形或断裂，如有问题应更换新的弹簧；
4. 检查离合器的传动轴是否受损，如有问题应更换新的传动轴。
在进行离合器维修时，需要注意安全，首先要断开电源，避免触电危险。
在拆
卸离合器时，要注意记录每个部件的位置和连接方式，以便在安装时能够正确组装。
综上所述，全自动洗衣机离合器是洗衣机正常工作的重要部件，了解其工作原
理并掌握维修方法对延长洗衣机的使用寿命非常重要。
希望本文能够帮助大家更好地了解全自动洗衣机离合器的原理及维修方法，让我们的洗衣机能够长时间稳定地工作。
全自动洗衣机离合器原理及维修
全自动洗衣机离合器原理及维修全自动洗衣机离合器是洗衣机的重要部件，它在洗衣机的工作过程中起着非常重要的作用。
离合器的主要作用是在洗衣机的洗涤、排水和脱水过程中，对电机和内桶进行连接和分离。
在洗涤过程中，离合器让电机和内桶连接，使内桶能够旋转，从而实现洗涤功能；在排水和脱水过程中，离合器则将电机和内桶分离，使内桶能够进行排水和高速脱水。
因此，离合器的正常运转对于洗衣机的工作效果至关重要。
离合器的原理是基于电磁原理的。
当洗衣机需要进行洗涤、排水和脱水时，控制电路会向离合器的电磁线圈施加电流，产生磁场。
这个磁场会使得离合器的连接片和分离片产生磁力吸引，从而连接或分离电机和内桶。
当电流断开时，磁场消失，连接片和分离片之间的弹簧则会使它们恢复原状，完成连接或分离的动作。
离合器的维修主要包括清洁、更换和调整。
首先，定期清洁离合器是非常重要的，因为离合器在工作过程中会受到水、污垢和摩擦的影响，导致连接片和分离片之间的磁力减弱或者产生故障。
清洁离合器时，需要先断开电源，然后拆下离合器外壳，用清洁剂和软布擦拭连接片和分离片表面的污垢。
其次，如果离合器出现故障，需要及时更换损坏的零件，保证离合器的正常运转。
最后，有些离合器还需要进行调整，以确保连接和分离的动作能够准确无误地进行。
总的来说，全自动洗衣机离合器是洗衣机中非常重要的部件，它的工作原理基于电磁原理，通过连接和分离电机和内桶来实现洗涤、排水和脱水的功能。
在日常使用中，定期清洁、及时更换损坏的零件和调整离合器都是保证洗衣机正常运转的重要措施。
希望本文的介绍能够帮助大家更好地了解全自动洗衣机离合器的原理及维修方法。

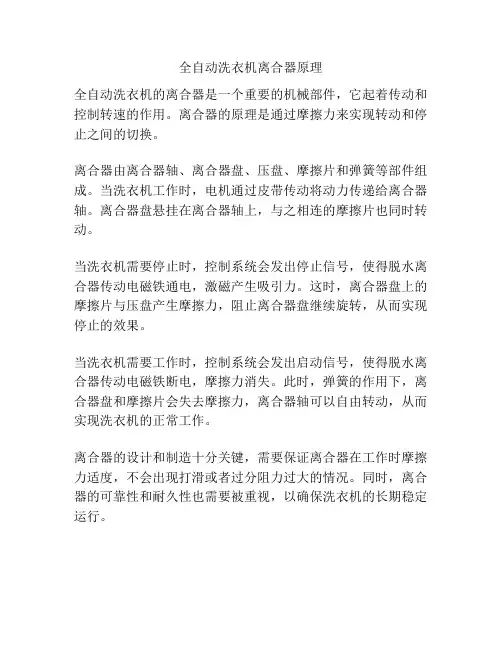

全自动洗衣机离合器原理
全自动洗衣机离合器原理
全自动洗衣机的离合器是一个重要的机械部件，它起着传动和控制转速的作用。
离合器的原理是通过摩擦力来实现转动和停止之间的切换。
离合器由离合器轴、离合器盘、压盘、摩擦片和弹簧等部件组成。
当洗衣机工作时，电机通过皮带传动将动力传递给离合器轴。
离合器盘悬挂在离合器轴上，与之相连的摩擦片也同时转动。
当洗衣机需要停止时，控制系统会发出停止信号，使得脱水离合器传动电磁铁通电，激磁产生吸引力。
这时，离合器盘上的摩擦片与压盘产生摩擦力，阻止离合器盘继续旋转，从而实现停止的效果。
当洗衣机需要工作时，控制系统会发出启动信号，使得脱水离合器传动电磁铁断电，摩擦力消失。
此时，弹簧的作用下，离合器盘和摩擦片会失去摩擦力，离合器轴可以自由转动，从而实现洗衣机的正常工作。
离合器的设计和制造十分关键，需要保证离合器在工作时摩擦力适度，不会出现打滑或者过分阻力过大的情况。
同时，离合器的可靠性和耐久性也需要被重视，以确保洗衣机的长期稳定运行。
全自动洗衣机原理与维修（配图）
全自动洗衣机原理与维修（配图）请加微信号：tjscdq留言：请拉我进中国电器行业微信群是家电维修同行就会将您加进群，我们有维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群，或者长按二维码加群主微信知识目标（1）掌握波轮式全自动洗衣机的工作原理。
（2）掌握滚筒式全自动洗衣机的工作原理。
技能目标 （1）掌握波轮式全自动洗衣机的结构和主要元器件的作用。
（2）掌握滚筒式全自动洗衣机的结构和主要元器件的作用。
（3）掌握波轮式全自动洗衣机的常见故障的维修方法。
（4）掌握滚筒式全自动洗衣机的常见故障的维修方法。
任务一认识波轮式全自动洗衣机的结构任务分析本单元主要学**掌握波轮式全自动洗衣机主要专用部件的作用和工作原理。
同时认识波轮全自动洗衣机的结构。
基本知识一、波轮全自动洗衣机的洗衣原理全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换，通常采用套桶方式，即将离心桶（内桶）和盛水桶（外桶）同轴地套在一起，故又称为套桶式洗衣机。
全自动洗衣机在程控器的控制下自动完成洗衣的全过程。
洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程。
二、进水电磁阀的工作原理进水电磁阀的作用主要为控制自来水进水，为洗衣机提供适量的洗涤、漂洗用水。
进水电磁阀实物图和结构图如图7-1所示。
进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。
如果线圈不通电，这时打开自来水龙头，水不会流入洗衣机；当线圈通电后，阀被打开，自来水通畅地流入洗衣机。
进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成。
其工作原理是，电磁铁线圈通电后，形成磁场，吸引铁质阀芯上移，离开膜片，水流导通。
电磁铁线圈失电后，在复位弹簧及重力作用下，阀芯下沉压紧膜片堵住水道，停止向洗衣机内注水。
全自动波轮洗衣机离合器的工作原理与常见故障处理
全自动波轮洗衣机离合器的工作原理与常见故障处理摘要：自民众生活水平大幅提升后，全自动波轮洗衣机在家庭普遍常见，这类洗衣机可以加快洗衣效率，为广大民众提供更多便利。
然而，全自动波轮洗衣机在长时间应用中容易出现故障，其中离合器故障较为常见。
为从根本解决这一问题，本文从了解波轮洗衣机离合器的工作原理，就可以进一步的分析出离合器的常见故障，继而提出处理措施，以供参考。
关键词：全自动波轮洗衣机；离合器；工作原理；故障与处理引言：全自动洗衣机在正常工作时，主要分为洗涤和脱水两种状态[1]。
在这个过程中，作为驱动部件的离合器是洗衣机的关键部件，是洗衣机的心脏，它是实现洗衣机从洗涤状态到脱水状态转换的核心部件。
因此有效应对出现离合器的故障是保证全自动洗衣机安全稳定运行的关键。
根据剖析全自动洗衣机离合器的工作原理以及运行状态，从而判断发生故障的原因，从洗涤状态故障和脱水状态故障两个方面分析解决处理故障。
本文先介绍了洗衣机离合器的工作原理，再对故障以及故障的处理进行了详细的分析和说明。
一、全自动波轮洗衣机离合器工作原理全自动波轮洗衣机几乎所有的功能性动作都是通过离合器实现。
它承担着洗衣机的动力传递，速比的改变，洗涤与脱水的动作转换，还有制动的动作。
其中工作状态分为洗涤和脱水两种状态。
洗涤时，电机提供顺、逆时针的动力通过V型带传递给皮带轮，皮带轮带动传动轴，传动轴通过行星齿轮组件以5.33:1的减速比将动力传递给洗涤轴，洗涤轴再带动波轮转动，实现洗衣机顺、逆双向转动的洗涤。
脱水时，电机提供顺时针的动力通过V型带传递给皮带轮，皮带轮带动传动轴，传动轴通过花键外套着离合套，此时通过牵引器的牵引，拨杆拨动拨叉，拨叉与棘轮的分离实现抱簧把离合套和离合轴抱紧，动力就从离合套传递给离合轴，由于刹车盘与离合轴的铆合结构，离合轴带动整个轴总成一起转动，实现洗涤轴和脱水轴同时同向高速转动，脱水轴连接脱水桶（内桶），从而实现高转速脱水。
全自动洗衣机离合器原理
全自动洗衣机离合器原理介绍全自动洗衣机是现代生活中不可或缺的家用电器之一。
其中一个关键的组成部分就是离合器。
离合器的作用是将洗衣机的电动机与洗衣筒连接起来，在洗涤、漂洗和脱水等不同阶段进行切换。
本文将介绍全自动洗衣机离合器的原理及其工作过程。
离合器的原理离合器是一种通过摩擦产生的装置，它可以将两个轴连接并传递动力，同时在需要时可以分离两者。
在全自动洗衣机中，离合器用于连接洗衣机电动机和洗衣筒。
洗衣机电动机驱动洗衣筒的旋转，而离合器则负责将旋转动力传递给洗衣筒，控制洗衣机不同阶段的运转。
离合器的工作过程全自动洗衣机一般经历洗涤、漂洗和脱水三个阶段。
在每个阶段，离合器都会起到不同的作用，以实现相应的功能。
洗涤阶段：在洗涤阶段，洗衣机电动机会驱动洗衣筒来回旋转，同时离合器会保持连接状态，将动力传递给洗衣筒。
这样，洗衣筒便会通过摩擦力将洗衣液和衣物进行搅动，达到洗净衣物的目的。
漂洗阶段：在漂洗阶段，离合器的作用稍有不同。
此时，洗衣机电动机会继续驱动洗衣筒旋转，但是离合器则会部分断开连接。
这样，洗衣筒会在不同方向进行旋转，通过摩擦力将洗液从衣物中排出，以达到漂洗的目的。
脱水阶段：在脱水阶段，离合器起到非常重要的作用。
在这个阶段，洗衣机电机驱动洗衣筒高速旋转，使洗衣筒中的水分被甩离。
同时，离合器会完全断开连接，使得洗衣筒可以自由旋转，不受电机的驱动。
这样就可以有效地将衣物中的水分脱离，达到快速脱水的目的。
总结全自动洗衣机离合器是洗衣机的重要组成部分，其作用是将电动机与洗衣筒连接起来，并控制不同阶段的运转模式。
在洗涤阶段，离合器保持连接状态，将动力传递给洗衣筒；在漂洗阶段，离合器部分断开连接，使洗衣筒进行不同方向的旋转；在脱水阶段，离合器完全断开连接，使洗衣筒自由旋转，实现快速脱水。
通过离合器的精确控制，全自动洗衣机能够完成各个阶段的洗涤任务，提供高效便捷的洗衣体验。
全自动洗衣机离合器原理及维修
全自动洗衣机离合器原理及维修
全自动洗衣机离合器是一种关键组件，它通过控制转动运动和停止运动之间的切换，使洗衣机能够在洗涤、漂洗、甩干等工作模式之间自动切换。
离合器的原理是通过摩擦力控制转动运动和停止运动的切换。
它由离合杆、离合片、螺旋弹簧和离合盘等组成。
当洗衣机运行时，离合片紧密地与离合盘接触，摩擦力使离合盘带动洗衣机内部轴承实现转动。
当洗衣机需要停止转动时，螺旋弹簧会施加力量使离合片与离合盘分离，从而切断了传输动力，实现停止运动。
离合器的维修需要注意以下几点：
1. 检查离合板是否磨损，如有磨损应及时更换。
2. 检查离合片和离合盘接触面是否有油污，定期清洗。
3. 检查螺旋弹簧是否松弛或变形，如有问题需及时更换。
4. 检查离合杆和离合片的连接是否松动，如有松动应进行紧固。
维修离合器时，需要先断开电源，确保安全。
可以根据洗衣机的说明书或咨询专业维修人员进行具体操作。
另外，定期对洗衣机进行保养维护，如清洁过滤器，检查排水管道等，可以延长离合器的使用寿命。
如遇到复杂的问题，最好请专业人士进行维修，以免造成更大的损坏。
全自动洗衣机离合器工作原理
全自动洗衣机离合器工作原理全自动洗衣机离合器工作原理全自动洗衣机只要你将衣服放到洗衣机里面，轻轻一按开关，后面所有的洗衣工作它将全部自动完成，如此神奇，它是通过什么来完成的呢？其实它就是一个齿轮卡子，卡住那个齿轮大桶就不转了就下边的翻水轮转，不卡的时候是整桶转！全自动洗衣机是通过水位开关与电磁进水阀配合来控制进水、排水以及电机的通断：从而实现自动控制的。
电磁进水阀起着通、断水源的作用。
当电磁线圈断电时，移动铁芯在重力和弹簧力的作用下，紧紧顶在橡胶膜片上，并将膜片的中心小孔堵塞，这样阀门关闭，水流不通。
当电磁线圈通电后，移动铁芯在磁力作用下上移，离开膜片，并使膜片的中心小孔打开，于是膜片上方的水通过中心小孔流入洗衣桶内。
由于中心小孔的流通能力大于膜片两侧小孔的流通能力，膜片上方压强迅速减小，膜片将在压力差的作用下上移，闭门开启，水流导通。
水位开关实际上是一个压力开关。
气室的入口与洗衣桶中的贮气室相联接。
当水注入洗衣桶后，贮气室口很快被封闭，随水位上升，贮气室的水位也上升，被封闭的空气压强亦增大，水位开关中的波纹膜片2受压而胀起，推动顶杆3运动而使触点4改变，从而实现自动通断。
智能型模糊控制的全自动洗衣机还可以自动判断水温、水位、衣质衣量、衣物的脏污情况，决定投放适量的洗涤剂和最佳的洗涤程序。
当洗衣桶内衣物的多少和质地不同，而注入水使其达到相同的水位时，其总重量是不同的。
利用这一点，通过对洗衣电动机低速转动后的惯性测量，可以判断衣质和衣量。
方法是：在洗衣桶内注入一定量水后使电机低速运转，平稳后快速断电，洗衣桶在惯性作用下带动电机继续转动。
此时，电机绕组产生反电动势，对其半波整流并放大整形后获得一矩形脉冲系列。
通过分析脉冲个数和脉冲宽度。
就能得到衣质衣量情况。
衣物的'脏污程度是通过水的透明度来判断的。
在洗衣桶的排水口处加一红外光电传感器，使红外光通过水而进入另一侧的接收管。
若水的透明度低，接收管获得的光能小，说明衣物较脏。
全自动洗衣机离合器原理及维修
XX
PART 06
测试验证与故障排除
REPORTING
测试验证流程
外观检查
电源测试
首先检查洗衣机的外观，确保没有明显的 损坏或变形。
使用万用表测试洗衣机的电源是否正常， 确保电压和电流在允许范围内。
功能测试
负载测试
按照洗衣机的操作说明，逐一测试各项功 能，如洗涤、漂洗、脱水等，确保各功能 正常。
安全操作注意事项
断电操作
在维修前，务必切断洗衣机电 源，确保安全。
防护措施
穿戴好防护手套、护目镜等， 避免维修过程中受伤。
遵循维修流程
按照正确的维修流程进行操作 ，避免因操作不当引发其他问 题。
注意安全警示标识
遵守洗衣机及维修工具上的安 全警示标识，确保操作安全。
XX
PART 04
拆卸与检查过程详解
由于离合器片磨损或油污 导致离合器打滑，使得洗 衣机在洗涤或脱水过程中 无法正常工作。
离合器异响
离合器内部零件损坏或松 动，导致洗衣机在工作时 发出异常响声。
离合器漏水
离合器密封件老化或损坏 ，导致水从离合器处渗漏 。
故障诊断方法
观察法
通过观察洗衣机的运转状态，判 断离合器是否存在故障。例如， 观察洗衣机在洗涤或脱水过程中
用于产生磁场，吸引衔 铁实现离合器的吸合。
衔铁
受到电磁线圈的吸引力 作用，实现离合器的吸
合与分离。
机械传动机构
包括齿轮、轴承等部件 ，用于将电机的动力传 递给洗衣机的波轮或脱
水桶。
外壳及固定件
用于保护内部机构和固 定离合器在洗衣机上的
位置。
全自动洗衣机离合器原理及维修
洗衣机离合器的原理
洗衣机离合器的原理是利用磁力吸合和释放的机制来实现离合和启动。当洗衣机启动时，电流通过电磁 铁产生磁力，将离合器片吸合在一起，使主电机和传动轴联动。当洗衣机结束运行时，电流断开，磁力 消失，离合器片分离，使传动轴停止旋转。
洗衣机离合器的构造
离合器片
由摩擦材料制成，用于负责接 触和分离主电机和传动轴。
维修洗衣机离合器的注意事项
• 在维修离合器前，确保断开电源并放置安全模式。 • 根据洗衣机型号和厂家的指导，使用正确的工具和方法。 • 如果不确定操作步骤，建议请专业技术人员进行维修。
主电机
提供动力，驱动洗衣机运行。
传动轴
将主电机的动力传输到洗衣机 的其他部件。
洗衣机离合器维修步骤
1
故障诊断
通过观察和测试判断离合器是否损坏。
2
离合器拆卸
根据洗衣机的结构，拆卸离合器及其相关零部件。
3
更换离合器片
根据离合器型号，选择合适的离合器片进行更换。
4
安装和测试
将新离合器片安装回洗衣机，进行测试以确保正常运行。
常见洗衣机离合器故障Fra bibliotek离合器片磨损
长期磨损会导致离合器片 表面光滑，影响离合器的 摩擦效果。
电磁铁故障
电磁铁损坏或失灵会导致 离合器无法吸合或分离。
传动轴故障
传动轴弯曲或磨损会影响 离合器与传动轴的连接。
预防洗衣机离合器故障的方法
• 定期清洁离合器，防止灰尘和污垢积累。 • 避免过载洗衣机，减轻离合器的负担。 • 选择适合的洗涤程序和时间，避免长时间运转。
全自动洗衣机离合器原理 及维修
洗衣机离合器是洗衣机的核心组件之一，负责控制洗衣机的离合和启动。本 节将介绍洗衣机离合器的原理、构造以及维修方法。
全自动洗衣机离合器原理及维修课件
维修技巧和注意事项
1
安全第一
在进行洗衣机离合器的维修时，确保断开电源并遵循安全操作规程。
2
仔细检查
在检查离合器故障时，仔细检查每个组件的工作状态，确保发现问题并采取适当 的行动。
3
定期保养
定期清洁和润滑离合器，可以延长其寿命并确保洗衣机的顺畅运行。
பைடு நூலகம்
工作原理
当洗衣机启动时，马达开始运转，离合器与之联动。离合器的作用是将马达 的动力传递到洗衣机的传动系统，使其运转。
离合器的组成部分
摩擦片
与离合器壳体结合，确保马达动力能够传递到传动系统。
压盘
与摩擦片相连，通过压力调节离合器的工作状态。
弹簧
提供压制力，使离合器始终保持密合状态。
离合器的工作原理
当洗衣机工作时，马达产生动力，通过摩擦片的摩擦力使压盘和摩擦片接触，传递动力给传动系统。当洗衣机 停止时，压盘与摩擦片分离，停止动力传递。
故障排除和维修
了解常见故障及其解决方案，可以帮助您快速排除故障并进行维修。在这一 部分中，我们将讨论洗衣机离合器常见的故障及应对方法。
常见故障及解决方案
• 离合器磨损 - 检查摩擦片磨损情况，必要时更换摩擦片。 • 离合器失灵 - 检查压盘和弹簧的工作状态，必要时进行调整或更换。 • 传动系统故障 - 检查传动系统的顺畅程度，修复或更换受损部件。
全自动洗衣机离合器原理 及维修课件
欢迎来到全自动洗衣机离合器原理及维修课件！在本课程中，您将了解到洗 衣机离合器的工作原理、组成部分、以及故障排除和维修的技巧和注意事项。
原理介绍
全自动洗衣机离合器是将马达和传动系统连接起来的重要部件。它控制马达 和传动系统之间的转动和停止，以达到洗衣机工作的目的。
全自动洗衣机离合器工作原理
全自动洗衣机离合器工作原理
全自动洗衣机离合器的工作原理是通过离合器的开合来控制洗衣机的运转状态。
当洗衣机需要运转时，电机通过皮带传动或直接驱动带动洗衣筒旋转，完成洗涤、漂洗、脱水等程序。
离合器扮演着连接电机和洗衣筒的角色，在洗衣机启动时，离合器闭合，电机通过离合器的传动输出力，带动洗衣筒旋转。
当洗衣筒需要停止时，离合器开启，断开电机与洗衣筒的连接，洗衣筒停止旋转。
这种开合操作由洗衣机的电路控制系统根据用户设定的程序和传感器检测信号实现。
通过离合器的可控制性，实现了洗衣机的自动运行和停止，并提供了良好的安全性能。
全自动洗衣机离合器
全自动洗衣机离合器简介全自动洗衣机是现代家庭中常见的家电之一，其核心部件之一就是离合器。
离合器在洗衣机中起到连接和断开传动系统的作用，使得洗衣机能够进行正常的洗涤和甩干操作。
全自动洗衣机离合器的性能和质量直接影响到洗衣机的使用寿命和洗衣效果。
本文将对全自动洗衣机离合器的工作原理、结构和常见故障进行介绍。
工作原理全自动洗衣机离合器的工作原理是通过摩擦来实现传动系统的连接和断开。
当洗衣机处于洗涤阶段时，离合器将传动系统连接起来，使得电机的动力可以传递到洗涤筒上，从而实现洗涤操作。
而当洗衣机需要进行甩干操作时，离合器则将传动系统断开，使得洗涤筒可以自由旋转，达到甩干效果。
全自动洗衣机离合器通常由摩擦片、压盘和离合盖组成。
摩擦片是离合器的关键部件，它通过与压盘之间的摩擦力来实现传动系统的连接和断开。
当摩擦片与压盘之间的摩擦力足够大时，传动系统就会连接起来；当摩擦力减小时，传动系统就会断开。
离合盖的作用则是保护摩擦片和压盘，使其不受外界的灰尘和污染物的影响。
结构全自动洗衣机离合器的结构通常包括以下几个部分：1.摩擦片：摩擦片通常由耐磨材料制成，如有机片、铜片等。
其摩擦系数要适中，既要有足够的摩擦力来实现连接和断开，又要保证传动系统的平稳运行。
2.压盘：压盘是离合器中起到施加压力的作用。
它通常由金属材料制成，通过压榨摩擦片来产生摩擦力。
3.离合盖：离合盖是离合器的外部保护罩，它可以防止灰尘和污染物进入离合器内部，保持摩擦片和压盘的工作性能。
常见故障全自动洗衣机离合器的常见故障主要包括以下几个方面：1.摩擦片磨损：由于长期使用，摩擦片会因摩擦而磨损，导致离合器的传动效果下降，甚至无法连接传动系统。
这时需要及时更换摩擦片。
2.压盘变形：由于长时间使用，压盘可能会发生变形，导致离合器连接或断开时产生异常声音或震动。
这种情况需要更换压盘或检查离合器的安装是否正确。
3.离合盖松动：离合盖如果松动，会导致灰尘和污染物进入离合器内部，影响离合器的正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 洗衣机脱水工作时，刹车带松开，棘轮抱 簧抱合，传动轴通过离合套、棘轮抱簧、 离合轴在正转方向周向固定，传动轴、离 合轴（包括刹车盘和脱水轴）、洗涤轴可 以看作一个整体，行星齿轮不再起传动作 用，电机通过三角带传动带动轴总成整体 转动，从而实现脱水功能（波轮、脱水桶 同步顺时针转动）。
4、制动原理
7 防尘及支承部分工作原理
• 防尘圈的作用主要是防止脏物掉在刹车盘 上影响刹车力矩。 • • 支承部分工作原理比较简单，这里就不多 讲了
三
常见故障及维修
1、洗涤时内桶跟转
A 洗涤时内桶顺时针跟转
原因分析
维修方法
①拨杆与牵引器连接 板相碰，刹车带未完全抱 紧刹车盘。 ②离合器运转一定周 期后，刹车带磨损严重， 摩擦力减小。 ③刹车盘上有油污
④离合套外径偏小或棘轮抱簧内
径偏大－－更换离合套或抱簧 或抱簧里调入杂质。更换棘轮组 件。 ⑤ 排水状态，顺时针用力转动脱 水桶是否能转动。能，刹车盘上未清 洗干净。单向轴承装反？ ⑥查找电气原因。
6、漏水（排除盛水桶漏水）
原因分 析
维修方法
①大油封唇口磨损破 裂，长时间漏水会导致离 合器轴承，刹车盘等部件 锈蚀，离合器无法正常脱 水。 ②小油封唇口磨损破 裂，水会渗入离合器轴总 成内部，导致行星齿轮、 轴衬等锈蚀，离合器无法 正常洗涤。
更换离合器
2、洗涤波轮单向转/反转异声
原因分析
维修方法
①在洗涤时，棘轮
组件未打开一定余量， 使离合套不能在棘轮抱
检查拨叉组件在洗涤
初始状态时是否变形，若 已变形，更换拨叉组件；
簧内自由旋转。
②棘轮内孔收缩。 ③单向轴承在壳体 内打滑。
若没有变形，则为棘轮内
孔收缩，更换棘轮组件。 若为原因③，在洗涤 的时候会伴随有跟转的现 象产生。
首先拿掉波轮排除波轮 异声，第二排除电机异声 。 ① ②更换离合器 ③更换波轮
B
脱水异声（排除吊杆、盛水桶等部装问题）
原因分 析
维修方 法
①当复合轴承的游隙 不均匀时，运转时会发出 轴承运转异声。在手动转 动时，有卡滞的感觉。 ② 铜衬磨损：用手按 住皮带轮感受径向跳动大 。
排除吊杆、盛水桶、电机 等其他部装问题，确定为离合 器异声时。 ① 轴承响，更换离合器。 ② 更换离合器。
• 排水阀的配合：
拨杆与连接件的配合：拨杆 上下排水的区别：拨杆不同，钢丝绳拉拨杆
• 电机的配合：
一级减速，皮带轮与风叶轮的减速比 皮带
• 脱水桶的配合：
脱水轴与脱水桶的方形联接，大螺母固定； 脱水轴与脱水桶的法兰联接，4个螺钉的固定联接；
• 波轮的配合：
波轮与洗涤轴的联接：花键联接 洗涤轴与波轮螺钉的联接：M6与M8
棘爪复位 正 常 状 态
拨叉正常
顺利放入
未完全复位 故 障 状 态
拨叉变形
卡住离合套
3、脱水无动作
原因分析
维修方法
①拨杆与牵引器连接板 之间的间隙过大导致棘爪没 完全脱离棘轮。 ②拨叉组件调节螺钉与 拨杆间隙过大，导致刹车带 与拨叉组件不能完全打开。 ③棘轮抱簧断裂 ④其他原因，由于漏水 导致轴承损坏，刹车带生锈 与刹车盘咬死。
1 2 3 半圆头螺钉 轴总成 方芯垫片组件
4
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
双层密封圈
滚动轴承 盖板 挡油圈 刹车带组件 壳体 复合轴承 棘轮 皮带轮 离合套 特殊螺母 止推垫片 棘轮抱簧 拨叉装配件 刹车销 拨杆销 拨杆扭簧 拨叉扭簧 挡圈 螺母（联体螺母） 拨杆
离合器工作原理 及故障维修
目录
一
离合器构造 离合器工作原理
二
三
常见故障及维修
一
离合器构造
1、离合器类别
普通离合器
脱水桶放臵在离合器方芯 பைடு நூலகம்片上，用大螺母紧固。
离合器
法兰盘离合器
脱水桶臵于离合器法兰盘 上，用内六角螺钉固定。
DD电机离合器
变频电机直驱，无三角带， 可分为普通和带法兰的。
2、离合器结构
图 离合器
离合器棘轮抱簧的动作原理
6、密封原理
小油封
大油封
小油封压入脱水轴， 防止轴总成内的油脂 渗漏。也防止洗涤轴 一端水渗漏进轴总成。
大油封压入盖板，防 止盛水桶中水渗入离 合器内部。
• 密封由大油封和小油封完成，大油封实现 脱水轴和盛水桶之间的密封，小油封实现 洗涤轴和脱水轴之间的密封，大油封有二 个密封唇口，所以又称双层密封，小油封 只有一个密封唇口，所以又称单层密封。
①更换离合器 ②更换波轮 ③更换三角带。 ④更换电机
合格三角带 正 常 状 态
合格波轮嵌件
断裂三角带 故 障 状 态
波轮嵌件磨损
5、不脱水
原因分析 维修方法 ①更换三角带 ②更换离合器 ③相应维修 ①三角带失效 ②轴承锈死 ③棘轮打不开、皮带轮 方孔损坏、锁紧螺母松。 ④棘轮抱簧打滑。 ⑤刹车盘与刹车盘抱死 。 ⑥电气故障。
• 脱水桶制动分为正向制动和反向制动。 • 反向制动要求制动力矩足够大，能完全限制脱水 桶的反向转动。 • 正向制动不必完全限制脱水桶的正向转动。但也 不能不加限制，因为波轮反转时脱水桶的正转会 使波轮转速下降，影响洗净比。正向制动的第二 个作用是脱水结束或在脱水过程中打开门盖时能 迅速使脱水桶停止转动，实现这一功能必须有合 适的制动力矩。制动力矩不能太大，如果太大脱 水桶停止太快会撞箱体；制动力矩也不能太小， 太小脱水桶停止太慢，制动时间会超标。
正向制动的实现
• 脱水桶的正向制动是由刹车带来 完成的 。 • 当脱水结束后刹车或洗涤时，拨 杆处于图黑线所示的位臵，在拨 杆扭簧的作用下，刹车带和刹车 盘抱合，产生摩擦力。扭簧的扭 力大，产生的摩擦力就大。 • 当反向旋转时，由于拨杆不是刚 性固定，这种安装方式的刹车带 反向制动的效果很差。在脱水时 拨杆处于兰线所示位臵，刹车带 和刹车盘脱离，脱水桶能顺利转 动（脱水）。
①调整拨杆与连接板至 合适位臵。 ②调整调节螺钉与拨杆 间隙为0~0.2mm之间。 ③更换棘轮抱簧组件。 ④更换离合器 。
合适间距 正 常 状 态
合适间隙0～0.2mm
间距偏大 故 障 状 态
间隙偏大
4、洗涤无动作
原因分析
维修方法
①用手转动皮带轮，如 不能转动，则是行星齿轮 内部锈蚀卡死，或者含油 铜衬与轴之间锈蚀卡死。 ②离合器能正常运转， 检查波轮嵌件是否磨损。 ③三角带磨损断裂 ④电机故障
电机
通过三角带将力 传递到皮带轮上
洗涤和脱水转换
• 条件：当棘爪和棘轮脱开啮合时，电机正转，离合套就带 动离合轴转动，形成洗衣机的脱水工作。
• 棘爪在回复过程中于A点开始与棘轮啮合，当棘爪回复到 原始点时，棘轮被棘爪推动一段距离，从而带动棘轮抱簧 起始端移过Δ，使抱簧和离合套之间形成一定的间隙，使 离合套可以在抱簧中自由转动。
5 反向制动的实现
• 由单向轴承实现，其内部结 构有普通的滚珠轴承，起轴 总成的支承作用；还有单向 部分； • 单向轴承是在一个方向上可 以自由转动，而在另一个方 向上锁死的一种轴承。单向 轴承的金属外壳里，包含很 多个滚轴，滚针或者滚珠， 而其滚动座的形状使它只能 向一个方向滚动，而在另一 个方向上会产生很大的阻力( 所谓“单向”)。
3、脱水原理
条件：牵引器拉开排水阀和拨 杆。
轴总成 棘轮抱簧
脱 水 桶
离合套 传动轴 皮带轮
离合轴的运动即轴总成的 运动，脱水轴带动脱水桶 抱簧另一端与离合轴抱 完成脱水动作。 死，带动其一起转动。
拨叉打开后棘轮抱簧与离合套 抱紧，当传动轴带动离合套旋 转时，抱簧抱死离合套。 皮带轮带动传动 轴运动。
2、洗涤原理
洗涤轴 行星齿轮组件 传动轴 皮带轮
传动轴通过花键带 动行星齿轮组件运 动并减速。 皮带轮带动传 动轴运动。
波 轮
行星齿轮组件通过花键配合带 动洗涤轴旋转。洗涤轴带动波 轮转动完成洗涤动作。
通过三角带将力 传递到皮带轮上。
电机
洗涤减速原理
• 行星齿轮部分是机械齿轮传动系统中典型的周转轮系，图中齿轮1和齿轮3都 称为中心轮（又称太阳轮），其中齿轮1就是传动轴，齿轮3是齿圈，它和离 合轴刹车盘脱水轴周向固定连接。
25
26
拨叉轴
螺栓
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
洗涤轴 小油封 脱水轴 平垫片 洗涤轴上衬 洗涤轴下衬 挡圈 行星齿轮组件 刹车盘 垫圈 传动轴上衬 驻油毡 传动轴下衬 离合轴 传动轴
二
离合器工作原理
1、与离合器相关的配合
• 盛水桶的配合：
底板安装在盛水桶上，离合器安装在底板上
脱水
牵引器复位
制动
脱水时，牵引器将 拨杆打开，拨叉同 时打开，轴总成处 于自由状态，此时， 脱水桶顺时针进行 脱水动作。
在脱水程序时，当 电源被切断、撞桶 或者门盖打开时， 牵引器会迅速复位， 拨杆和拨叉也迅速 复位。
拨叉复位后，棘轮 抱簧处于洗涤初始 状态，拨杆复位后 刹车带抱紧刹车盘， 阻止轴总成继续转 动，脱水动作停止。
排除盛水桶、排水管 等部件漏水因素，确定 为离合器漏水后，更换 离合器。
7、运转异声
A 洗涤异声
原因分析 ①行星齿轮与齿圈的渐开线 齿形不完全吻合，或者齿轮内 注油量过少，在运转时会发出 “咕噜噜”的声音。
维修方 法
②洗涤轴与传动轴的轴线不 在一条直线上，导致轴衬受力 不均匀，长时间磨损后轴衬失 圆。此时用手转动皮带轮会有 明显的转动不顺畅的感觉。（ 后期） ③波轮嵌件磨损，配合松动
①调整连接板与拨杆的位 臵。 ②应更换刹车带 ③分析油污来源，若是刹 车盘本身脏污，则更换刹车 带并清洗刹车盘。若是轴总 成漏油，说明刹车盘与离合 轴铆接口出现裂纹或破损， 需要更换离合器。
