二极管钳位电路

合集下载

二极管的钳位

二极管的钳位

二极管的钳位
二极管是一种用于电路中的半导体器件,具有只允许电流在一个方向
流动的特性。

而在实际使用中,为了正常的工作,需要正确连接二极
管的钳位。

一、二极管的结构
二极管通常由P型半导体和N型半导体制成。

其中,P型半导体中掺杂的杂质浓度较高,而N型半导体中掺杂的杂质浓度较低。

这使得二极
管的两端区别明显,分别为阳极和阴极。

二、钳位的分类
二极管的钳位分为三种:阳极、阴极和标记钳。

1.阳极(Anode)
由于P型半导体掺杂的杂质较多,因此在连接正电压时会吸引电子,
而电子会从N型半导体向P型半导体移动,从而形成电流的流动。

因此,阳极是二极管正极。

2.阴极(Cathode)
与阳极相反,阴极是掺杂杂质浓度较低的N型半导体。

在连接负电压时,电子会从P型半导体向N型半导体移动,形成电流的流动。

因此,阴极是二极管的负极。

3.标记钳(Marking)
标记钳通常是在二极管的外壳上留下的一个标记,目的是用于区分二极管的极性。

在连接二极管时,标记钳通常要与阳极相连。

三、正确连接二极管钳位的方法
1.判断二极管的极性,一般通过外壳上的标记钳。

2.将阳极连接到正极,将阴极连接到负极。

3.确保钳位良好的接触,避免接触不良的情况。

4.注意电路的电压和电流的大小,要保证二极管的额定电压和电流能够承受。

总之,正确连接二极管钳位非常重要,既能确保电路正常工作,也能避免损坏二极管。

因此,在连线前,一定要仔细学习二极管的各个钳位的含义和连接方法,并严格按照规定进行连接,保证电路的安全稳定运行。

钳位二极管的工作原理

钳位二极管的工作原理
精选资料,欢迎下载
ห้องสมุดไป่ตู้ 。
Welcome !!!
欢迎您的下载, 资料仅供参考!
精选资料,欢迎下载
工作原理: Vi 正半周时;开始充电,电容 C 充电至 V 值,此时钳位二极管导通,Vo=0V。 Vi 负半周时,停止充电,电容上的电压为-V,同时加上负半周电压-V,Vo=-2V。 2、偏压型钳位二极管电路
精选资料,欢迎下载

工作原理: Vi 正半周时,二极管 DON,C 被充电至 V 值(左正、右负),Vo=+V1(a)或-V1(b)。 Vi 负半周时,二极管 DOFF,RC 时间常数足够大,Vo=VC+Vi(负半周)=2V。 三 钳位二极管的应用 说起钳位二极管的应用,小编深有体会,前段时间做高通 MSM8909 平台,经常遇 到 GPIO 管脚被静电击穿,也就是 EOS,为什么这里会说到 GPIO?因为 GPIO 内部 电路结构中就有钳位二极管电路,话不多说,上图。

什么是钳位二极管 钳位的意思就是把位置卡住,在电路中就是限制电压,英文名:Clamp diode。 是把输入电压变成峰值钳制在某一预定的电平上的输出电压,而不改变信号。工 作原理同样是二极管的单向导电性。 1、当二极管负极接地时,则正极端电路的电位比地高时,二极管会导通将其电 位拉下来,即正极端电路被钳位零电位或零电位以下(忽略管压降)。 2、当二极管正极接地时,则负极端电路的电位比地高时,二极管会截止,其电 位将不会受二极管的任何影响。 二 钳位二极管电路分析 为了方便大家记住这种应用,先上图,让大家都来分析下。 1、负钳位二极管电路
精选资料,欢迎下载

如上图所示,我们来分析下。 钳位二极管 D1 的负极上拉的 GPIO 的参考电源 VDD,钳位二极管 D2 的正极接 GND。 当输出电压大于 VDD;D1 导通,D2 截止,Pin 的电压为 VDD(忽略二级管的导通 压降); 当输入电压小于 GND;D1 截止,D2 导通,Pin 的电压为 GND(忽略二级管的导通 压降); 因此能够把输入电压的范围控制在[GND,VDD]之间,保护 Pin 不受损坏。那如何 判定 GPIO 是否损坏呢?方法如下: 首先,把万用表调到二极管档位,红表笔接主板的 GND,黑表笔接测试 GPIO 管 脚,此时是测量二极管 D2 是否损坏,测试值是二极管的导通值,一般范围 0.4-0.6V,超出此范围为二极管击穿。 其次,红表笔接测试 GPIO 管脚,黑表笔接 GND,此时是测量二极管 D1 是否损坏。

二极管箝位型一字型三电平

二极管箝位型一字型三电平

二极管箝位型一字型三电平
二极管箝位型一字型三电平是一种特殊的电路拓扑结构,用于实现三电平交流电压的转换和控制。

它由两个二极管和两个开关器件(例如晶闸管或IGBT)组成。

在二极管箝位型一字型三电平电路中,两个二极管被放置在逆并联的位置上,形成了一个箝位结构。

两个开关器件与箝位结构并联连接,一个连接至箝位结构的一端,另一个连接至箝位结构的另一端。

当输入交流电压施加在箝位型一字型三电平电路上时,两个开关器件的工作状态会进行调节,以实现三个不同的输出电平。

具体来说,当输入电压为正值时,一个开关器件导通,将输入电压箝位至高电平;当输入电压为负值时,另一个开关器件导通,将输入电压箝位至低电平;当输入电压为零时,两个开关器件都断开,输入电压保持在中间电平。

通过控制开关器件的导通和断开,可以实现对输出电压的精确控制和调节。

这种电路结构常用于三电平逆变器或者交流电机驱动等应用中,可以有效地降低电压谐波和减少电机振动。

总之,二极管箝位型一字型三电平电路是一种灵活可控的电路结构,用于实现三电平交流电压的转换和控制。

移相全桥原边钳位二极管

移相全桥原边钳位二极管

移相全桥原边钳位二极管
移相全桥原边钳位二极管是一种常见的电子元器件,用于电路中的整流和滤波功能。

它具有许多优点,如高效能、高频率操作和可靠性等。

下面将介绍移相全桥原边钳位二极管的工作原理和应用领域。

我们来了解一下移相全桥原边钳位二极管的工作原理。

它是由四个二极管组成的全桥整流电路,其中两个二极管用于整流,另外两个二极管用于钳位。

在交流电源输入时,通过移相变压器将电压进行相位变换,然后经过全桥整流电路进行整流,最后通过钳位二极管将电压稳定在一定的范围内。

这样可以实现电压的稳定输出。

移相全桥原边钳位二极管主要应用于交流电源的整流和滤波功能。

它可以将交流电源转换为直流电源,滤除电源中的杂波和噪声,使得输出电压更加稳定。

因此,在各种电子设备和电路中都广泛应用,如电源适配器、电子变频器和电动汽车充电器等。

除了上述的应用领域,移相全桥原边钳位二极管还可以用于交流电压的频率调节。

通过调整移相变压器的参数,可以改变输出电压的频率,从而适应不同的电器设备和电路需求。

移相全桥原边钳位二极管是一种重要的电子元器件,具有整流、滤波和频率调节等功能。

它的应用范围广泛,可以在各种电子设备和电路中发挥重要作用。

通过了解和掌握其工作原理和应用领域,我们可以更好地应用和设计电子电路,提高电路的性能和效率。

芯片输入口的二极管钳位电路什么原理?

芯片输入口的二极管钳位电路什么原理?

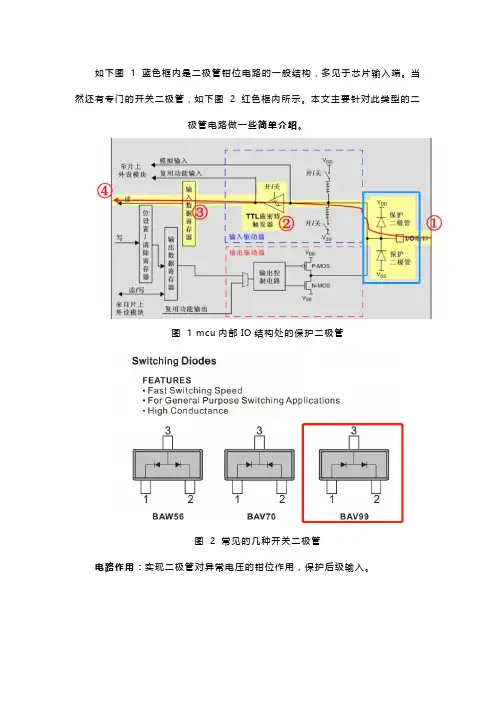

如下图 1 蓝色框内是二极管钳位电路的一般结构,多见于芯片输入端。

当然还有专门的开关二极管,如下图 2 红色框内所示。

本文主要针对此类型的二
极管电路做一些简单介绍。

图 1 mcu内部IO结构处的保护二极管
图 2 常见的几种开关二极管
电路作用:实现二极管对异常电压的钳位作用,保护后级输入。

实现原理:如下图 3 是用LTspice进行仿真的图形,D1,D2是肖特基二极管,其正向导通压降Vf在0.7V左右。

V1是电源,模拟单片机供电电源,V2是输入信号源。

当输入信号V2大于3.3+Vf时,肖特基二极管D1导通,此时OUT端电压被钳位在3.3+Vf,因此在4V左右;当输入信号V2小于Vf时,肖特基二极管D2导通,此时OUT端电压被钳位在-Vf,因此在-0.7V左右。

图 3 LTspice仿真原理图
分别对如上两种方式仿真,结果如下图所示:,可以看到V2=5V时,OUT 端在3.95V左右,V2=-5V时,OUT端在690mV左右。

图 4 输入信号源V2=5V时的仿真结果
图 5 输入信号源V2=-5V时的仿真结果。

二极管钳位(精华合辑)

二极管钳位(精华合辑)

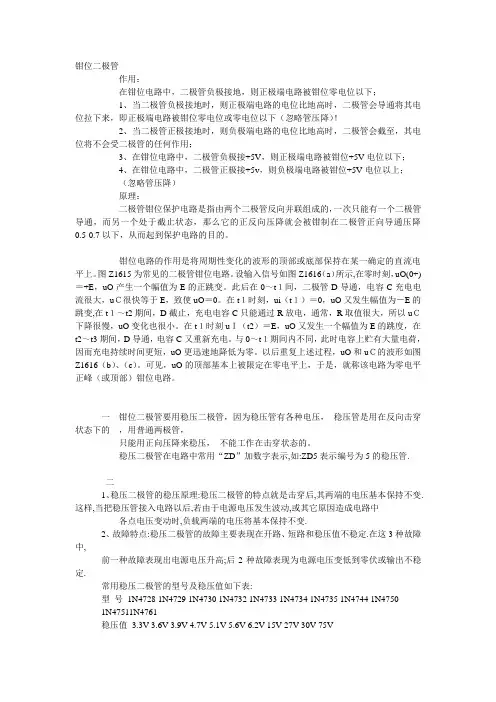

钳位二极管作用:在钳位电路中,二极管负极接地,则正极端电路被钳位零电位以下;1、当二极管负极接地时,则正极端电路的电位比地高时,二极管会导通将其电位拉下来,即正极端电路被钳位零电位或零电位以下(忽略管压降)!2、当二极管正极接地时,则负极端电路的电位比地高时,二极管会截至,其电位将不会受二极管的任何作用;3、在钳位电路中,二极管负极接+5V,则正极端电路被钳位+5V电位以下;4、在钳位电路中,二极管正极接+5v,则负极端电路被钳位+5V电位以上;(忽略管压降)原理:二极管钳位保护电路是指由两个二极管反向并联组成的,一次只能有一个二极管导通,而另一个处于截止状态,那么它的正反向压降就会被钳制在二极管正向导通压降0.5-0.7以下,从而起到保护电路的目的。

钳位电路的作用是将周期性变化的波形的顶部或底部保持在某一确定的直流电平上。

图Z1615为常见的二极管钳位电路。

设输入信号如图Z1616(a)所示,在零时刻,uO(0+)=+E,uO产生一个幅值为E的正跳变。

此后在0~t1间,二极管D导通,电容C充电电流很大,uC很快等于E,致使uO=0。

在t1时刻,ui(t1)=0,uO又发生幅值为-E的跳变,在t1~t2期间,D截止,充电电容C只能通过R放电,通常,R取值很大,所以uC下降很慢,uO变化也很小。

在t1时刻uI(t2)=E,uO又发生一个幅值为E的跳度,在t2~t3期间,D导通,电容C又重新充电。

与0~t1期间内不同,此时电容上贮有大量电荷,因而充电持续时间更短,uO更迅速地降低为零。

以后重复上述过程,uO和uC的波形如图Z1616(b)、(c)。

可见,uO的顶部基本上被限定在零电平上,于是,就称该电路为零电平正峰(或顶部)钳位电路。

一钳位二极管要用稳压二极管,因为稳压管有各种电压,稳压管是用在反向击穿状态下的,用普通两极管,只能用正向压降来稳压,不能工作在击穿状态的。

稳压二极管在电路中常用“ZD”加数字表示,如:ZD5表示编号为5的稳压管.二1、稳压二极管的稳压原理:稳压二极管的特点就是击穿后,其两端的电压基本保持不变.这样,当把稳压管接入电路以后,若由于电源电压发生波动,或其它原因造成电路中各点电压变动时,负载两端的电压将基本保持不变.2、故障特点:稳压二极管的故障主要表现在开路、短路和稳压值不稳定.在这3种故障中,前一种故障表现出电源电压升高;后2种故障表现为电源电压变低到零伏或输出不稳定.常用稳压二极管的型号及稳压值如下表:型号1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N47501N47511N4761稳压值3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V三稳压二极管选用时的注意事项1 最小稳压电流、最大稳压电路2 稳压二极管的功率3 稳压二极管和负载的连接关系4如稳压二极管稳压值是4.3V,最小稳压电流5mA、最大稳压电流20mA,和电阻500欧电阻并联,那么电阻所需要的的电流:4.3、500=8.5mA,所以总回路的电流不能小于14mA,否则电路异常。

二极管中点钳位型三电平结构

二极管中点钳位型三电平结构

二极管中点钳位型三电平结构二极管中点钳位型三电平结构在电力电子领域,二极管中点钳位型三电平结构是一种重要的电路拓扑结构。

它在工业领域得到广泛应用,尤其在高功率电力转换器中起着至关重要的作用。

本文将从简单到复杂、由浅入深地介绍二极管中点钳位型三电平结构的原理、特点以及应用。

1. 什么是二极管中点钳位型三电平结构二极管中点钳位型三电平结构是一种特殊的多电平电压输出结构,可以通过控制开关管的导通与断开来实现不同电压级别的输出。

它由两个独立的能力相等、反向导通型的开关二极管组成,中点与系统的负极相连并接地。

这样设计的优势在于可以实现更低的开关损耗和更高的功率传递效率,同时减小对传感器和驱动电路的要求。

2. 二极管中点钳位型三电平结构的工作原理二极管中点钳位型三电平结构的工作原理基于电压的分段输出。

当两个开关管同时导通时,电压输出至最高级别;当两个开关管均断开时,电压输出至最低级别;而当一个开关导通、另一个开关断开时,电压在两级之间变化。

借助这种电压级别的变化,可以实现电力转换器的输出电压的调节和控制。

3. 二极管中点钳位型三电平结构的特点和优势二极管中点钳位型三电平结构具有以下特点和优势:- 较低的开关损耗:由于中点钳位结构,二极管承担了大部分的负载电压,从而减小了开关管的负载电压并降低了开关损耗。

- 高效率:通过减小电流进行分段输出,可以有效降低功率损耗,从而提高转换效率。

- 减小谐波失真:采用三电平结构可以减小谐波含量,提高转换器质量。

- 稳定性强:由于三电平结构可以提供更平滑的输出电压,因此转换器的稳定性较高。

- 适应性强:二极管中点钳位型三电平结构可以适应不同功率级别的电力转换器,并且具有较强的抗干扰能力。

4. 二极管中点钳位型三电平结构的应用二极管中点钳位型三电平结构广泛应用于各类电力电子设备,特别是高功率电力转换器中的应用。

它可以用于电力传输系统、电力变换设备以及直流输电系统等。

在交流/直流或者直流/交流的转换中也有着重要的应用价值。

齐纳二极管钳位

齐纳二极管钳位

齐纳二极管钳位一、齐纳二极管的基本原理齐纳二极管是一种具有稳定电压特性的半导体器件。

它主要由P型半导体、N型半导体以及它们之间的PN结构组成。

当P型半导体与N型半导体结合时,会在交界处形成一个势垒,称为齐纳势垒。

齐纳二极管在工作过程中,主要依靠齐纳势垒的阻挡作用,使得电流只能在一定的电压范围内流动,从而实现对电压的钳位功能。

二、齐纳二极管钳位的应用场景齐纳二极管钳位广泛应用于各种电子设备和电路中,如电源系统、脉冲发生器、通信设备等。

在这些应用场景中,齐纳二极管钳位可以有效地限制电压波动,保证电路的稳定运行,防止设备受到过高电压的损害。

三、齐纳二极管钳位的优势和局限性1.优势:齐纳二极管钳位具有响应速度快、钳位电压精度高、体积小、可靠性高等优点。

2.局限性:齐纳二极管钳位受材料、工艺等因素影响,其性能可能会随温度、时间等因素变化。

此外,齐纳二极管钳位在电压过高时可能会发生击穿现象,导致设备损坏。

四、如何选择合适的齐纳二极管钳位方案1.确定钳位电压:根据电路需求,选择合适的钳位电压。

一般来说,钳位电压应略大于电路的最大输入电压,以保证钳位效果。

2.选择合适的齐纳二极管:根据电路的工作环境、功耗、尺寸等要求,选择具有相应性能和封装的齐纳二极管。

3.考虑散热问题:齐纳二极管在高温下工作容易导致性能下降,因此在设计时应充分考虑散热措施。

4.电路布局:在布局时,应注意将齐纳二极管远离高温、高湿度、强磁场等环境,以保证其性能稳定。

五、结论齐纳二极管钳位作为一种重要的电压控制器件,在电子电路中具有广泛的应用。

正确选择和设计齐纳二极管钳位方案,可以有效保障电路的稳定运行,延长设备使用寿命。

钳位二极管的工作原理

钳位二极管的工作原理

钳位二极管的工作原理钳位二极管是一种特殊的二极管,它具有特殊的工作原理和应用场景。

在理解钳位二极管的工作原理之前,首先我们需要了解一些基本的二极管知识。

二极管是一种具有两个电极的电子元件,常用于电路中的整流和开关等功能。

它由P型半导体和N型半导体组成,两种半导体之间形成的结被称为P-N结。

P型半导体中的载流子主要是电子,而N型半导体中的载流子主要是空穴。

在P-N结中,由于P型半导体的电子和N型半导体的空穴发生复合,形成一个电势垒,阻止了电流的反向流动。

当施加正向偏置电压时,电子从N型半导体流入P型半导体,空穴从P型半导体流入N型半导体,形成电流。

而当施加反向偏置电压时,电子和空穴受到电势垒的阻止,电流无法形成。

而钳位二极管则是在二极管的基础上发展而来的一种特殊类型。

它的工作原理与普通二极管类似,但是在正向偏置电压下,它能够将电压稳定在一个特定的值上。

这个特定的电压被称为钳位电压,是钳位二极管的一个重要参数。

钳位二极管的工作原理主要依赖于PN结和金属-半导体接触之间的物理特性。

在正向偏置电压下,当电子和空穴进入PN结时,它们会与PN结内的材料发生复合。

这种复合过程会产生热量,使得PN 结温度升高。

当温度升高到一定程度时,PN结的物理特性会发生变化,导致电流的变化。

钳位二极管能够利用这种温度变化来实现电压的稳定。

具体来说,当正向偏置电压施加在钳位二极管上时,电流会通过PN结,并且会产生热量。

这些热量会导致PN结温度的升高,而PN结的温度升高会使得钳位二极管的电阻发生变化。

当温度升高到一定程度时,钳位二极管的电阻会发生急剧变化,从而限制电流的增加。

这样,在达到一定的温度后,钳位二极管的电阻会自动调整,使得电压稳定在一个特定的值上。

这个特定的值就是钳位电压。

钳位二极管的钳位电压是由其材料和结构决定的,通常可以通过选择不同的材料和工艺来实现不同的钳位电压。

钳位二极管广泛应用于电路中的电压稳定和保护功能,例如用于限制电压峰值、稳定信号波形等。

方波整形 二极管钳位

方波整形 二极管钳位

方波整形二极管钳位方波整形是一种电路设计技术,通过使用二极管钳位来将输入信号转换为理想的方波输出信号。

这种技术常被应用于电子设备中,如数字电路、通信系统和功率电子设备等。

1. 方波整形的基本原理方波整形的基本原理是利用二极管的非线性特性来削弱或截断输入信号的负半周或正半周,从而实现将输入信号转化为方波输出信号。

在方波整形电路中,二极管被放置在一个电路中,其作用是通过非线性阻抗来削弱或截断输入信号的部分波形。

2. 二极管钳位电路二极管钳位电路是一种常见的方波整形电路。

它由一个二极管和一个电容器组成。

在这个电路中,二极管的正极连接到信号源,负极连接到地。

而电容器的一端连接到地,另一端通过一个电阻器与二极管的负极相连。

当输入信号的电压高于二极管的导通电压时,二极管会导通,电容器开始充电。

当输入信号的电压低于二极管的导通电压时,二极管会截断,电容器开始放电。

通过合理选择电容器和电阻器的数值,可以实现精确的方波整形效果。

3. 方波整形的应用方波整形在实际应用中具有广泛的意义。

在数字电路中,方波整形技术可以将模拟信号进行数字化处理,便于数字系统的操作和控制。

在通信系统中,方波整形可以提高信号的传输质量和抗干扰能力,使得信号能够更好地被传递和接收。

另外,在功率电子设备中,方波整形可以实现对电压、电流的整形和调节,保护电子设备的正常运行。

4. 我对方波整形和二极管钳位的个人观点和理解对于方波整形和二极管钳位这一概念,我认为它们在现代电子技术中具有重要的地位和作用。

方波整形技术能够将复杂的模拟信号转化为数字信号,为数字电路和通信系统提供了基础。

而二极管钳位作为方波整形的常用电路,具有简单可靠、成本低廉的特点,广泛应用于各个领域。

方波整形和二极管钳位的研究和应用还有很大的发展潜力。

随着科技的进步和需求的不断增长,对方波整形技术的要求也会不断提高。

未来,我们可以进一步研究和改进方波整形电路的设计,以提高整形效果和信号质量。

稳压管钳位电路

稳压管钳位电路

稳压管钳位电路
稳压管钳位电路是一种电子电路,其主要作用是将输入电压信号限制在特定的电压范围内,以确保电路的稳定性和可靠性。

这种电路通常包括一个或多个稳压二极管(也称为齐纳二极管)以及其他电子元件,如电阻和电容。

稳压二极管是一种特殊的二极管,其特性是当电压超过一定的阈值时,它会开始导电并限制电压的进一步增加。

这种特性使得稳压二极管成为钳位电路的理想选择,因为它可以有效地将输入电压限制在安全的范围内。

在钳位电路中,稳压二极管通常与电阻和电容等元件一起使用,以实现对输入电压的精确控制。

当输入电压超过稳压二极管的阈值时,它会开始导电,并将多余的电压通过电阻和电容等元件消耗掉,从而保持输出电压的稳定。

钳位电路的应用非常广泛,例如在电源电路中,它可以用来保护电路免受过高电压的损害;在信号处理电路中,它可以用来限制信号的幅度,以防止信号失真或损坏电路。

需要注意的是,稳压二极管在钳位电路中工作时,会承受一定的电流和电压,因此需要选择适当的元件参数,以确保电路的稳定性和可靠性。

此外,由于稳压二极管的特性,它只能在反向电压下工作,因此在设计电路时需要注意元件的连接方式。

总之,稳压管钳位电路是一种非常重要的电子电路,它可以有效地保护电路免受过高电压的损害,并保证电路的稳定性和可靠性。

在实际应用中,需要根据具体需求选择合适的元件和参数,以确保电路的性能和安全性。

tvs钳位二极管工作原理

tvs钳位二极管工作原理

tvs钳位二极管工作原理TVS钳位二极管是一种用于保护电路的重要元件。

它的工作原理基于其特殊的电压-电流特性,可以在电路中提供快速的反向电压保护。

TVS钳位二极管是一种特殊的二极管,也称为稳压二极管或瞬态电压抑制器。

它的主要作用是限制电路中的瞬态电压,避免电路中其他元件受到过高的电压损坏。

TVS钳位二极管的工作原理可以简单地解释为,当电路中的电压超过设定的阈值时,TVS钳位二极管会迅速变为导通状态,将电压限制在一个较低的安全范围内。

换句话说,TVS钳位二极管可以将过高的电压转移到自身上,保护其他元件不受损坏。

TVS钳位二极管的工作原理可以通过下面三个关键要素来解释:击穿电压、响应时间和能量处理能力。

击穿电压是指TVS钳位二极管能够忍受的最大电压。

当电路中的电压超过这个值时,TVS钳位二极管会迅速变为导通状态,并将电压限制在一个较低的安全范围内。

这种击穿电压是根据具体应用需求来选择的,以确保电路中其他元件的安全。

响应时间是指TVS钳位二极管从非导通状态变为导通状态所需的时间。

由于TVS钳位二极管需要迅速响应来保护电路,因此其响应时间必须很短。

通常情况下,TVS钳位二极管的响应时间在纳秒级别,这使得它非常适合用于高速电路和敏感的电子设备中。

能量处理能力是指TVS钳位二极管能够吸收和耗散的能量。

当电路中出现瞬态电压时,TVS钳位二极管能够吸收这些能量,并将其耗散为热能。

这种能量处理能力是通过TVS钳位二极管的结构和材料来实现的,通常会使用特殊的硅材料或氧化锌来提高其能量处理能力。

总结起来,TVS钳位二极管的工作原理是通过击穿电压、响应时间和能量处理能力来保护电路中的其他元件。

当电路中的电压超过设定的阈值时,TVS钳位二极管会迅速变为导通状态,将电压限制在一个较低的安全范围内。

这使得TVS钳位二极管成为电路保护中不可或缺的元件,广泛应用于各种电子设备和系统中。

二极管钳位、继流原理分析

二极管钳位、继流原理分析

一、钳位二极管原理在钳位电路中,二极管负极接地,则正极端电路被钳位零电位以下;特性:1、二极管具有单向导电性,正向导通,反向不导通.半导体二极管导通时相当于开关闭合(电路接通),截止时相当于开关打开(电路切断),所以二极管可作开关用。

2、二极管的钳位是指利用二极管正向导通压降相对稳定,且数值较小(有时可近似为零)的特点,来限制电路中某点的电位.3、二极管是有一个P型半导体和一个N型半导体结合在一起形成的,中间会形成一个PN节,隔离正是由于PN节的作用. PN节处由于电子的漂移本身形成了一个内电场,当外加电压产生的电场与内电场的方向相同时电流便能通过,否则就会被内电场抵消而被隔离.过大则会将PN节击穿,是不容许的作用:1、当二极管负极接地时,则正极端电路的电位比地高时,二极管会导通将其电位拉下来,即正极端电路被钳位零电位或零电位以下(忽略管压降)!2、当二极管正极接地时,则负极端电路的电位比地高时,二极管会截止,其电位将不会受二极管的任何作用;4、在钳位电路中,二极管正极接+5v,则负极端电路被钳位+5V电位以上;(忽略管压降)5.正常工作,哪个二极管也不导通应用:二极管具有单向导通的特点。

二极管钳位就是利用了这点原理。

简单点讲:D3负极接地,那么-IN输入最高的电压也就是0.7V电压(也就是二极管的正向压降)高与0.7V的电压被二极管导通到地。

也就是被钳位在最高只有0.7V的电压上限上。

OUT脚假设现在输出高电平。

由于D1负极接+EV,那么OUT的最高输出电压也就是EV+0.7V电压。

高与这电压时被导通到电源上,后再与地现成回路,OUT最高电压被钳位在EV+0.7V二、续流二极管原理:续流二极管都是并联在线圈的两端,线圈在通过电流时,会在其两端产生感应电动势。

当电流消失时,其感应电动势会对电路中的元件产生反向电压。

当反向电压高于元件的反向击穿电压时,会使元件如三极管、晶闸管等造成损坏。

续流二极管并联在线两端,当流过线圈中的电流消失时,线圈产生的感应电动势通过二极管和线圈构成的回路做功而消耗掉。

肖特基二极管钳位原理

肖特基二极管钳位原理

肖特基二极管钳位原理
钳位表示限制电路中的电压,而钳位二极管是用于限制电路中某一点的电位的二极管。

通常情况下,连接到钳位二极管一端的电位必须为恒压,即假定该端电位不变,作为参考电位端。

另一端为钳位端,其电位发生变化,是需要限制的一端。

二极管的钳位作用将钳位端的电位强制到参考端,称为钳位。

钳位与稳压的区别是:钳位是限制某一点的电位,使其不大于或不小于参考端的值,该点的电位是可变的,它是利用二极管的正导通特性进行钳位。

稳压就是将某一点的电位稳定在一个恒定值,电位是不变的,就是利用二极管的反向击穿特性来稳定电压。

钳位二极管的工作原理
在电路中,钳位是指将电压控制在固定电压范围内,二极管的特点是单向导通。

当它正向开启时,它有一个固定的电压降。

齐纳二极管的特点是反向击穿,正向导通的二极管和反向击穿的齐纳二极管都可以用于钳位电路的设计,用于钳位电路的二极管称为钳位二极管,不同的钳位应用使用不同的二极管。

详解二极管限幅电路和钳位电路

详解二极管限幅电路和钳位电路

二极管最重要的特性是单向导电性,利用这一特性可以设计很多好玩实用的电路,本文主要讲述限幅电路和钳位电路。

▉ 正限幅电路正半周时且Vin的电压大于等于0.7V时,二极管导通,Vout会被钳位在0.7V;在负半周和Vin电压小于0.7V时,二极管是截止状态,所以Vout=Vin,即Vout波形跟随Vin波形。

▉ 负限幅电路在正半周时,二极管截止,Vout=Vin,即波形跟随;在负半周Vin电压小于等于-0.7V时,二极管会导通,Vout电压会被钳位在-0.7V。

▉ 双向限幅电路双向限幅是结合了上面两个电路,用了两个二极管。

正半周,通过D1将超出的部分钳位在0.7V,负半周通过D2将超出的部分钳位在-0.7V。

▉ 正偏压限幅为了产生不同的限幅电压,有时候会在电路中加入偏置电压Vbias,当Vin 的电压大于等于Vbias+0.7V时,二极管导通,Vout被钳位。

▉ 负偏压限幅负偏压是一样的道理,Vin电压小于等于-0.7-Vbias时,二极管导通,Vout被钳位。

▉双向偏压限幅双向偏压限幅是两个二极管加两个偏置电压,正半周大于等于4.7V时,D1导通,超出部分被钳位在4.7V;负半周小于等于-6.7V时,D2导通,超出部分被钳位在-6.7V。

上面几种都是不含有电容的电路,主要是用来限幅。

下面几种是含有电容的二极管钳位电路,以下分析不考虑二极管的导通压降(即二极管正向导通相当于一根导线,反向截止断路),RC时间常数足够大,保证输出波形不失真。

▉ 简单型正钳位电路电路原理:输入Vin在负半周时(Vin上负下正),二极管导通,电流如红色箭头所示,电容充电至+V(左负右正),Vout=0V;输入Vin在正半周时(Vin 上正下负),二极管截止,电流如蓝色箭头所示,Vout电压等于电容电压加上正半周电压,所以Vout=2V;▉偏压型正钳位电路偏压型钳位电路和限幅电路很类似,在电路中加入偏置电压来提高或者降低钳位值。

adc检测电压 端口二极管钳位保护电路之总结

adc检测电压 端口二极管钳位保护电路之总结

adc检测电压端口二极管钳位保护电路之总结1. 引言1.1 概述ADC(Analog-to-Digital Converter)是一种用于将模拟信号转换为数字信号的电子设备,广泛应用于各个领域的测量、检测和控制系统中。

在使用ADC进行电压检测时,需要考虑保护电路的设计,以防止输入端过高或过低的电压损坏设备或引起误读。

本篇长文将重点讨论ADC检测电压端口二极管钳位保护电路的设计原理和要点。

通过正确设计并实现端口二极管钳位保护电路,可以有效保护ADC输入端不受过高或过低的输入电压影响,延长系统寿命并提高系统稳定性。

1.2 文章结构本文分为四个主要部分。

首先我们会介绍ADC检测电压的意义,包括定义、应用领域和重要性。

接下来,我们将详细讨论端口二极管钳位保护电路的原理,并介绍其作用、基本原理和实现方法。

然后,我们会探讨设计端口二极管钳位保护电路时需要注意的要点,包括选择合适的二极管类型和参数、优化布局和连接方式以减少噪声干扰,以及设置适当的限流元件并考虑功耗和发热问题。

最后,我们将给出结论和展望,总结端口二极管钳位保护电路的有效保护作用,并展望未来进一步改进设计方法和探索新型的端口保护器件。

1.3 目的本文的目的是通过对ADC检测电压端口二极管钳位保护电路原理和设计要点的详细讨论,使读者能够了解该保护电路的工作原理和实现方式,并能正确设计并应用于实际系统中。

通过合理选择二极管类型和参数、优化布局和连接方式、设置适当的限流元件以及考虑功耗和发热问题,可以确保ADC输入端在面对过高或过低电压时始终处于安全范围内,并增强整个系统的可靠性和稳定性。

2. adc检测电压的意义:2.1 adc检测电压的定义:adc(模数转换器)是一种电子设备,用于将连续变化的模拟信号转换为离散的数字信号。

它通过采样和量化过程,将连续变化的电压信号转换为二进制数字,并提供给数字系统进行进一步处理和分析。

2.2 adc检测电压的应用领域:adc检测电压在很多领域都具有重要作用。

3.3v钳位保护电路设计

3.3v钳位保护电路设计

3.3v钳位保护电路设计
设计3.3V的钳位保护电路可以保护电路不受过高电压的损害。

这种保护电路通常采用二极管或稳压器等元件来实现。

以下是一个简单的保护电路设计示例:
1. 二极管保护电路:
这种电路使用二极管将输入电压限制在安全范围内,以保护3.3V 电路。

* 所需元件:
* 二极管(例如Zener二极管)
* 限流电阻(可选)
* 设计步骤:
* 连接一个Zener二极管,其额定电压为3.3V,将其反向接到输入电路上。

* 可以选择在Zener二极管和输入电路之间并联一个限流电阻,以限制过大电流对二极管的损害。

2. 稳压器保护电路:
另一种常见的方式是使用稳压器芯片。

* 所需元件:
* 3.3V稳压器芯片(例如AMS1117)
* 输入和输出电容
* 设计步骤:
* 连接3.3V稳压器芯片,将其输入引脚连接到输入电压,输出引脚连接到需要保护的3.3V电路。

* 在稳压器的输入和输出之间连接适当大小的电容以滤波。

注意事项:
* 在设计电路时,确保所选元件的最大额定电压高于预期的最大输入电压。

* 保护电路设计应确保不会影响电路的正常工作。

这些保护电路可以防止输入电压超过3.3V,从而保护3.3V电路不受损害。

具体设计需要根据实际情况和需要进行调整,并且建议在实际应用中进行充分测试和验证。

二极管 钳位电路

二极管 钳位电路

二极管钳位电路
二极管钳位电路是一种用于将信号限制在某个范围内的电路。

它由两个二极管和一个电阻组成。

其中一个二极管的正极连接到信号源,另一个二极管的正极连接到地,而它们的负极都通过一个电阻连接到一个共同的节点。

当输入信号的电压低于某个阈值时,第一个二极管会截止,而第二个二极管会导通,将信号限制在一个较低的电压范围内。

当输入信号的电压高于阈值时,第一个二极管会导通,而第二个二极管会截止,将信号限制在一个较高的电压范围内。

这样,通过调整电阻的阻值,可以实现对输入信号的限幅功能。

二极管钳位电路常用于抑制输入信号中的噪声或干扰,保护接收器或其他电路中的元件不受过大的输入信号损坏。

二极管钳位电路四电平

二极管钳位电路四电平

二极管钳位电路四电平1.引言1.1 概述二极管钳位电路是一种常见的电子电路,它基于二极管的特性来实现对电压的限制和稳定。

在电子领域中,钳位电路常被用于对信号波形进行修正和保护。

它能够有效地限制输出电压的幅值,防止过高或过低的电压对后续电路造成损伤。

同时,二极管钳位电路能够提供稳定的电压参考和基准电平,使信号能够在固定的范围内进行传输和处理。

本文将重点介绍二极管钳位电路中的四电平钳位电路。

相比于传统的二极管钳位电路,四电平钳位电路能够在输出信号波形的正负半周期内实现四个不同的电平,从而更加精确地对输入信号进行限制和修正。

这使得四电平钳位电路在许多应用中具有重要的意义。

文章的结构如下:1. 引言部分将对二极管钳位电路的概念进行简要说明,并介绍文章的目的和结构。

2. 正文部分将详细介绍二极管钳位电路的原理和作用,包括钳位电路的工作原理、二极管的特性以及二极管在钳位电路中的应用。

同时,本部分还将介绍四电平钳位电路的设计与实现,包括电路结构、元器件选择和参数设计等内容。

3. 结论部分将总结二极管钳位电路的优势和应用,并展望四电平钳位电路的未来发展方向。

同时,还将对该电路的局限性和可能的改进方向进行探讨。

通过本文的阅读,读者将能够了解二极管钳位电路的基本原理和作用,以及四电平钳位电路在电子领域中的重要应用。

希望本文能够对读者理解和应用钳位电路有所帮助,并促进该领域的更深入研究和发展。

1.2文章结构1.2 文章结构本文将按照以下结构进行论述二极管钳位电路的原理、作用以及四电平钳位电路的设计与实现。

具体内容安排如下:第一部分:引言1.1 概述1.2 文章结构1.3 目的第二部分:正文2.1 二极管钳位电路的原理和作用- 二极管的基本结构和工作原理- 钳位电路的概念和作用2.2 四电平钳位电路的设计与实现- 四电平钳位电路的基本原理- 四电平钳位电路的设计要点- 四电平钳位电路的实现方法和案例分析第三部分:结论3.1 总结二极管钳位电路的优势和应用- 二极管钳位电路的优点总结- 二极管钳位电路的应用领域探讨3.2 展望四电平钳位电路的未来发展- 四电平钳位电路的发展趋势- 四电平钳位电路在新技术领域中的应用前景通过以上章节的划分,本文将系统地介绍二极管钳位电路的原理、作用以及四电平钳位电路的设计与实现。

反激电路中钳位电路

反激电路中钳位电路

反激电路中钳位电路
反激电路中的钳位电路是一种重要的保护电路,主要用于限制反激电压的幅度,从而保护电路中的开关管和相关元件不受过高的电压应力损坏。

在反激电路中,当开关管导通时,初级绕组中会有电流流过,存储能量。

当开关管关断时,初级绕组中的能量会传递到次级绕组中,同时,由于漏感的存在,会在开关管两端产生一个反向电压。

如果这个反向电压的幅度过大,会超过开关管的耐压值,导致开关管损坏。

因此,需要加入钳位电路来限制这个反向电压的幅度。

钳位电路通常由一个二极管和一个电容组成。

当开关管关断时,初级绕组中的能量会通过二极管释放到电容中,从而限制了开关管两端的反向电压的幅度。

同时,电容的电压也会通过二极管放电,以保持钳位电路的正常运行。

在具体的应用中,需要根据反激电路的具体参数和要求来选择合适的电容和二极管参数。

例如,需要根据反激电压的幅度和频率来选择合适的电容容量和耐压值;需要根据开关管的耐压值和反向电流的峰值来选择合适的二极管反向电流和耐压值。

除了在反激电路中应用,钳位电路在其他类型的开关电源中也有广泛的应用。

例如,在正激、推挽、半桥等类型的开关电源中,也可以通过加入钳位电路来保护开关管和其他元件不受过高的电压应力损坏。

总之,反激电路中的钳位电路是一种重要的保护电路,主要用于限制反激电压的幅度,从而保护电路中的开关管和其他元件不受过高的电压应力损坏。

在实际应用中,需要根据具体的电路参数和要求选择合适的元件参数,以保证电路的正常运行和可靠性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

二极管钳位电路
钳位电路
(1)功能:将输入讯号的位准予以上移或下移,并不改变输入讯号的波形。

(2)基本元件:二极管D、电容器C及电阻器R(直流电池VR)。

(3)类别:负钳位器与正钳位器。

(4)注意事项
D均假设为理想,RC的时间常数也足够大,不致使输出波形失真。

任何交流讯号都可以产生钳位作用。

负钳位器
(1)简单型
工作原理
Vi正半周时,DON,C充电至V值,V o=0V。

Vi负半周时,DOFF,V o=-2V。

(2)加偏压型
工作原理
Vi正半周时,二极管DON,C被充电至V值(左正、右负),Vo=+V1(a)图或-V1(b)图。

Vi负半周时,二极管DOFF,RC时间常数足够大,V o=V C + Vi(负半周)=2V。

re5838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
几种二极管负钳位器电路比较
正钳位器
(1)简单型
工作原理
Vi负半周时,DON,C充电至V值(左负、右正),Vo=0V。

Vi正半周时,DOFF,V o=V C + V i(正半周)=2V。

(2)加偏压型
判断输出波形的简易方法
1 由参考电压V1决定输出波形于坐标轴上的参考点。

2 由二极管D的方向决定原来的波形往何方向移动,若二极管的方向为,则波形必须向
上移动;若二极管的方向为,则波形必须往下移动。

3 决定参考点与方向后,再以参考点为基准,将原来的波形画于输出坐标轴上,即为我们所求。

几种二极管正钳位器电路比较
补充:二极管的钳位作用,是指把高电位拉到低电位;二极管的稳压作用,是指一种专用的稳压管,它是有固定稳压参数的,在电路上是把负极接在电路的正极上,正极接在地端,当电路中的电压高于稳压二极管稳压值时,稳压二极管瞬间对地反向导通,当把电压降到低于该稳压值时二极管截止,起到稳压保护电路中元件的作用。

不一定非得用稳压二极管来稳压,用一般的二极管串联也行,例如三个二极管串联,负极接地正极一路接负载,一路接一足够大的电阻再接电源就可以实现1.8伏的稳压。
