电工与电子技术10继点接触器控制系统
第十章电工学-继电接触控制系统介绍
![第十章电工学-继电接触控制系统介绍](https://img.taocdn.com/s3/m/a6ac1846f08583d049649b6648d7c1c708a10ba2.png)
解决措施:在控制电路中加入机械连锁。
电工与电子技术基础
SB
SBF 机械联锁KMRKMF
KMF SBR
KMF KMR 电气联锁
利用复合 按钮的触 点实现联 锁控制称 机械联锁。
KMR
鼠笼式电动机正反转的控制线路
电工与电子技术基础
SB SBF
断开 闭合
KMF SBR
闭合 KMR 当电机正转时, 按下反转按钮SBR
U1 V1 W1
KT KM12 KM24
KM22
U2 V2 W2
KM3
KT KM23 KM3 KM13 KM2 KM21
电工与电子技术基础
常开延时闭
常闭延时开 常闭 常开
电工与电子技术基础
常闭延时闭
常开延时开 常闭 × × 常开
电工与电子技术基础
M 3~
电工与电子技术基础
C620-1 型普通车床控制线路
KMRKMF 先断开
KMF KMR
闭合
停止正转 电机反转
断电 通电
电工与电子技术基础
ABC
FU
SB1 SBF
KMF
KH
KKMMFF
KMR
KMF
KH M 3~
SBR KMFF
KMR
KMR
A BC
电工与电子技术基础
KMF
FU SB1 SBF
KMR KMF
KMF
KH
KMR
KH M 3~
SBR KMR
电工与电子技术基础
第10章 继电接触控制系统
10.1 常用控制电器 10.2 鼠笼式电动机直接起动的控制线路 10.3 鼠笼式电动机正反转的控制线路 10.4 行程控制 10.5 时间控制
8.《电工技术基础》复习题-继电接触控制系统
![8.《电工技术基础》复习题-继电接触控制系统](https://img.taocdn.com/s3/m/20954b487f21af45b307e87101f69e314332faa2.png)
8.《电工技术基础》复习题-继电接触控制系统《电工技术基础》复习题继电接触控制系统一、填空题1、继电器接触器控制系统中常用的控制原则有时间原则、行程原则、速度原则、电压原则、电流原则。
实现这些原则分别要依靠相应的继电器时间继电器、行程开关、速度继电器、电压继电器、电流继电器。
2、在电动机的继电器接触器控制电路中,零压保护的功能是通过交流接触器来实现的。
3. 某一控制电路,只有在按下按钮时,电动机才能起动运转,松开按钮时,电动机立即停止运转,这种控制方式称为点动控制4. 在三相鼠笼式异步电动机的正反转控制电路的辅助电路中,为了防止电源短路事故,采用了联锁保护环节,其接线方式是:两个接触器的线圈分别与对方的动断辅助触点相串联。
5.时间继电器的主要部件包括、。
触点中包括和。
就其功能而言可以分为和两类。
通电延时式是;断电延时式是;瞬时动作触点只要有电或失电,触点。
答案:吸引线圈、触点。
瞬时动作触点、延时动作触点。
通电延时式、断电延时式。
吸引线圈通电时,触点延时动作;吸引线圈断电时,触点延时动作;只要吸引线圈通电或断电时,触点立即动作。
6. 继电器接触器控制电路由主电路和控制电路组成。
7.控制电路中的每一个分支只能有也必须有一个吸引线圈,以保证线圈获得额定电压。
8. 继电器接触器控制电路的基本分析方法有哪些:(1) (2)(3)(4)(5)(6)。
答案:(1)先看主电路,分析控制对象可能有有那些动作;(2)再看控制电路,通常由上向下逐行扫描,看有哪些控制电路,了解它们的功能;(3)分析准备状态各电器的工作状态:即没有人工操作之前各电器是否有电或是否有机械力作用。
(4)按下启动按钮,查看有关电器的动作,分析启动过程:当每个电器线圈有电或失电时,应逐一分析其全部触电的动作极其产生的结果,列表记录以备忘。
(5)按下停车按钮分析停车及制动过程。
(6)查看保护环节。
9.接触器的额定值有线圈电压、主触点电流。
10.当控制电路启动时,交流接触器产生强烈颤动是因为铁芯上短路铜环脱落。
《电工电子技术与技能》教案
![《电工电子技术与技能》教案](https://img.taocdn.com/s3/m/610b64490a4e767f5acfa1c7aa00b52acfc79cf7.png)
《电工电子技术与技能》教案第一章:电工电子技术基础1.1 电流、电压和电阻的概念1.2 欧姆定律的应用1.3 电路的基本元件1.4 电路的基本连接方式1.5 电路的基本测量工具及使用方法第二章:直流电路分析2.1 直流电路的基本概念2.2 电压源和电流源的等效变换2.3 基尔霍夫定律的应用2.4 电路的简化方法2.5 电路的故障检测与排除第三章:交流电路分析3.1 交流电路的基本概念3.2 交流电的相位和频率3.3 交流电路的电阻、电抗和容抗3.4 交流电路的功率计算3.5 交流电路的谐振现象第四章:电子元器件4.1 电阻、电容和电感的作用及应用4.2 半导体器件的二极管和三极管4.3 晶体管放大电路的基本原理4.4 场效应晶体管和功率晶体管4.5 集成电路的基本概念与应用第五章:基本放大电路5.1 放大电路的基本原理5.2 放大电路的分类及特点5.3 放大电路的设计与调试5.4 放大电路的应用实例5.5 放大电路的故障检测与排除第六章:电源和稳压电路6.1 电源的分类及工作原理6.2 稳压电源的设计与应用6.3 电源滤波电路的作用与设计6.4 电源保护电路的设计与实现6.5 电源电路的故障检测与排除第七章:电动机及其控制7.1 电动机的分类和工作原理7.2 电动机的启动和制动方法7.3 电动机的保护与维修7.4 常用电动机控制电路的设计与实现7.5 电动机控制电路的故障检测与排除第八章:继电接触器控制系统8.1 继电器和接触器的原理与结构8.2 继电器和接触器控制系统的设计与实现8.3 常用继电器和接触器控制电路的应用实例8.4 继电器和接触器控制系统的故障检测与排除8.5 继电器和接触器控制系统的优化与改进第九章:数字电路基础9.1 数字电路的基本概念9.2 逻辑门电路的设计与实现9.3 逻辑电路的设计与分析9.4 数字电路的仿真与实验9.5 数字电路在电工电子技术中的应用第十章:数字电路应用实例10.1 数字电路在通信技术中的应用10.2 数字电路在计算机技术中的应用10.3 数字电路在测量技术中的应用10.4 数字电路在自动控制系统中的应用10.5 数字电路应用实例的故障检测与排除第十一章:传感器与信号处理11.1 传感器的分类与工作原理11.2 传感器的选用与安装11.3 信号处理电路的设计与实现11.4 信号调理电路的应用实例11.5 传感器与信号处理电路的故障检测与排除第十二章:电气控制与PLC编程12.1 电气控制系统的基本组成与原理12.2 继电器控制系统的设计与实现12.3 可编程逻辑控制器(PLC)的基本原理与应用12.4 PLC编程软件的使用与编程实践12.5 电气控制与PLC编程的故障检测与排除第十三章:变频器与调速控制13.1 变频器的工作原理与选用13.2 变频器控制电路的设计与实现13.3 电动机的变频调速技术13.4 变频器在工业应用中的案例分析13.5 变频器与调速控制系统的故障检测与排除第十四章:电力电子技术14.1 电力电子器件的原理与应用14.2 电力电子变换器的设计与实现14.3 电力电子技术在电力系统中的应用14.4 电力电子设备的故障与保护14.5 电力电子技术的未来发展趋势第十五章:电工电子项目的实践与创新15.1 电工电子项目的设计与实施流程15.2 项目实践中的安全注意事项15.3 创新性项目的选题与设计思路15.5 项目实践与创新的经验分享重点和难点解析第一章:电工电子技术基础重点:电流、电压和电阻的概念,欧姆定律的应用,电路的基本元件和基本连接方式。
《电工与电子技术》课程标准
![《电工与电子技术》课程标准](https://img.taocdn.com/s3/m/935057cf58f5f61fb73666c6.png)
电工与电子技术课程标准课程代码:58010614 课程性质:必修课课程类型:B类课(一)课程目标本课程总的教学目标是:学习并掌握关于《电工与电子技术》课程的基本知识和应用实例,启迪思维模式,联系实际应用,建立科学的、辨证的思维方法,掌握解决有关模拟电子技术方面问题的分析方法,给予学生有益的启发,拓展学生的眼界。
1、知识目标掌握电路分析的基本方法;掌握三相异步电动机基本控制电路的工作原理;了解电子技术的基本知识。
2、能力目标通过对电工电子线路的分析、综合、比较、归纳、概括、计算等认知活动,培养思维、分析和创新能力。
3、思想教育目标培养学生具有创新精神和实践能力;培养严谨的科学态度和良好的职业道德。
(二)课程内容与要求项目一电路的基本概念与分析方法教学要求1. 掌握电流电压正方向、参考方向及二者的关系,电位概念;电功率计算;2. 掌握电阻欧姆定律及各种特殊电阻工作特性,电桥电路平衡特征及条件;3. 掌握电压源、电流源伏安特性及等效变换;4. 掌握基尔霍夫定律及支路电流法;5. 掌握叠加原理与戴维南定理;6. 掌握电容伏安关系及工作特性;7. 掌握万用表使用、元件焊接及直流电路组装基本技能。
教学内容实验1 万用表组装课题1 电路的基础知识课题2 电路分析教学建议1.本项目内容较多,从中引出的有关电路的基本概念、基本定律和定理,以及计算方法等不仅适用于直流电路,而且具有普遍的适用意义。
本章的内容十分重要,是整个课程的理论基础。
2.教师应注重基础知识的教学,培养学生运用基本理论的能力。
项目二正弦交流电路教学要求1. 掌握正弦交流电量的三要素及表示方法,正弦交流电路的相量分析法2. 掌握相量形式欧姆定律形式;复阻抗定义及合并方法;有功功率、无功功率和视在功率公式及意义;提高功率因数的意义和方法3. 掌握三相电源线电压与相电压的关系;三相负载线电流与相电流的关系;三相四线制中性线的作用4. 掌握单相交流电路和三相交流电路的分析和计算;5. 掌握交流电表使用;交流电路操作知识。
电工与电子技术10、继点接触器控制系统
![电工与电子技术10、继点接触器控制系统](https://img.taocdn.com/s3/m/d5f2fad565ce0508763213e8.png)
杠杆 线 圈
微动开关
25
断 电
出气孔
延
时 橡皮膜
时
间 活塞
继
电 器
释放弹簧
通
电
后 静铁心
动铁心
进气孔
调节螺钉 延时动作的触点
杠杆
瞬时动作的触点 线 圈
26
出气孔
断 橡皮膜 电 后 活塞 开 始 延 时
释放弹簧
静铁心
进气孔
调节螺钉 微动开关
杠杆 线 圈
微动开关
27
出气孔
断 橡皮膜 电 后 活塞 开 始 延 时
KM线圈通电, 电动机运转。
KM辅助触点闭合自锁。
FR
控
制
. . SB1 SB2 KM
电 路
通电 KM
47
(2) 控制原理 起动
Q FU
主 电
路 KM FR
转动
松开起动按钮SB2
..
FR
控
制
. . SB1 SB2 KM
电 路
通电
M
自锁
KM 利用自身辅助触点,维
3~
持线圈通电的作用称自锁
48
(2) 控制原理 停车
复合按钮
9
10.1.3 接触器
用于频繁地接通和断开大电流电路的开关电器。
(a) 外形
(b) 结构
交流接触器的外形与结构
10
10.1.3 接触器
用于频繁地接通和断开大电流电路的开关电器。
弹簧 ~
电源 常开
线圈
常闭
铁心 衔铁
电机 M
3~
主触点 辅助触点
11
交流接触器的结构原理图
辅助触头
主触点动合( 常开)
实验9继电-接触器控制系统的应用
![实验9继电-接触器控制系统的应用](https://img.taocdn.com/s3/m/95e755d8a58da0116c1749ce.png)

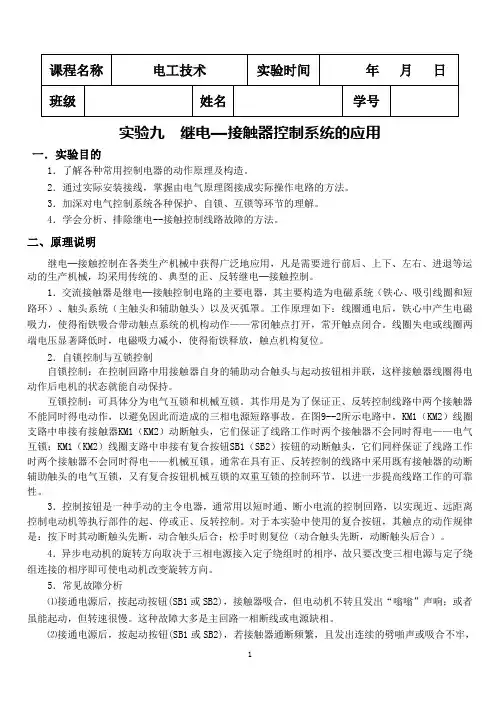

实验九继电—接触器控制系统的应用一.实验目的1.了解各种常用控制电器的动作原理及构造。
2.通过实际安装接线,掌握由电气原理图接成实际操作电路的方法。
3.加深对电气控制系统各种保护、自锁、互锁等环节的理解。
4.学会分析、排除继电--接触控制线路故障的方法。
二、原理说明继电─接触控制在各类生产机械中获得广泛地应用,凡是需要进行前后、上下、左右、进退等运动的生产机械,均采用传统的、典型的正、反转继电─接触控制。
1.交流接触器是继电─接触控制电路的主要电器,其主要构造为电磁系统(铁心、吸引线圈和短路环)、触头系统(主触头和辅助触头)以及灭弧罩。
工作原理如下:线圈通电后,铁心中产生电磁吸力,使得衔铁吸合带动触点系统的机构动作——常闭触点打开,常开触点闭合。
线圈失电或线圈两端电压显著降低时,电磁吸力减小,使得衔铁释放,触点机构复位。
2.自锁控制与互锁控制自锁控制:在控制回路中用接触器自身的辅助动合触头与起动按钮相并联,这样接触器线圈得电动作后电机的状态就能自动保持。
互锁控制:可具体分为电气互锁和机械互锁。
其作用是为了保证正、反转控制线路中两个接触器不能同时得电动作,以避免因此而造成的三相电源短路事故。
在图9--2所示电路中,KM1(KM2)线圈支路中串接有接触器KM1(KM2)动断触头,它们保证了线路工作时两个接触器不会同时得电——电气互锁;KM1(KM2)线圈支路中串接有复合按钮SB1(SB2)按钮的动断触头,它们同样保证了线路工作时两个接触器不会同时得电——机械互锁。
通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁,又有复合按钮机械互锁的双重互锁的控制环节,以进一步提高线路工作的可靠性。
3.控制按钮是一种手动的主令电器,通常用以短时通、断小电流的控制回路,以实现近、远距离控制电动机等执行部件的起、停或正、反转控制。
对于本实验中使用的复合按钮,其触点的动作规律是:按下时其动断触头先断,动合触头后合;松手时则复位(动合触头先断,动断触头后合)。
857-电工与电子技术 考试大纲
![857-电工与电子技术 考试大纲](https://img.taocdn.com/s3/m/13091c32e2bd960591c67701.png)
知识点: 常用低压控制电器的结构和工作原理;继电接触控制电路的自锁、互锁、联锁、行程、时间等控 制方式;控制电路的过载、短路、失压保护;典型的继电接触控制电路。 基本要求: 1. 了解常用低压控制电器的结构和功能。 2. 掌握继电接触控制电路的自锁、互锁、联锁以及行程、时间等控制原则。 3. 掌握过载、短路、失压保护的方法。 4. 能读懂简单的控制电路图,并能设计简单的电气控制电路。
第十四章 二极管和晶体管 知识点: 半导体的特性;PN 结的构成及其单向导电性;二极管、稳压管、三极管的结构、工作原理及其 主要特性曲线和主要技术参数。 基本要求: 1. 掌握半导体、PN 结及其单向导电性 。 2. 掌握二极管、稳压管、三极管的基本结构和工作原理。 3. 掌握其主要特性曲线和主要技术参数。 第十五章 基本放大电路 知识点: 共射极放大电路、共集电极放大电路的工作原理和分析方法;判断电路的各种非线性失真现象并 用适当的方法改善电路;计算静态工作点、动态参数;差动放大电路、互补对称功率放大电路的 工作原理。 基本要求: 1. 掌握共发射极单管放大电路、射极输出器等放大电路的基本结构、工作原理。 2. 掌握静态工作点、动态参数的分析和计算。 3. 掌握了解差动放大电路、互补对称功率放大电路的工作原理。 第十六章 集成运算放大器 知识点: 集成运算放大器的基本组成和主要参数,理想运算放大器在信号运算、处理、波形产生、测量方 面的应用;集成功率放大器;运算放大电路中的负反馈。 基本要求: 1. 掌握了解集成运算放大器的基本组成和主要参数。 2. 掌握熟悉理想集成运算放大器的电路模型及其在信号运算、处理等方面的应用。 3. 掌握运算放大电路中的负反馈。
第四章 正弦交流电路
知识点: 正弦量的表示法方法、用相量法、复数法计算简单正弦交流电路;正弦交流电路中功率的概念和 计算、功率因数的提高;简单的谐振电路。 基本要求: 1. 掌握正弦量的表示法方法、正弦交流电路的相量法和复数法。 2. 掌握正弦交流电路的分析方法。 3. 理解正弦交流电的功率、功率因数的概念和计算方法。 4. 理解提高功率因数的意义;了解串、并联谐振。 第五章 三相电路 知识点: 三相交流电源的线电压、相电压;星形、三角形负载电路中的线电流、相电流;三相功率;中线 的作用。 基本要求: 1. 掌握对称三相交流电源的线电压、相电压关系。 2. 掌握星形、三角形负载电路中的线电流、相电流的计算方法。 3. 理解三相功率计算以及三相四线制中中线的作用。 第六章 磁路与铁心线圈电路 知识点: 磁路的基本概念、基本定律、交流铁心线圈电路的电流电压关系;变压器的工作原理、变压、变 流及功率变换功能,变压器的特性;电磁铁的工作原理。 基本要求: 1. 理解磁路的基本概念和基本定律。 2. 掌握变压器工作原理,变压、变流及功率变换功能。 3. 理解电磁铁的工作原理。 第七章 交流电动机 知识点: 三相异步电动机的结构特性、工作原理及额定值,三相异步电动机起动、调速和制动方式。 基本要求: 1. 理解三相异步电动机的工作原理。 2. 掌握其结构特性、三相异步电动机的转矩和机械特性。 3. 了解调速方法;掌握起动、反转方法。 第十章 继电接触器控制系统
电工技术习题答案第十章
![电工技术习题答案第十章](https://img.taocdn.com/s3/m/1efcbc1eed630b1c59eeb54e.png)
第十章电动机的继电-接触器控制习题参考答案1. 刀开关和组合开关有何相同之处,又有何区别?答:略2. 按钮与开关的作用有何差别?答:略3. 熔断器有何用途,如何选择?答:略4. 交流接触器铁芯上的短路环起什么作用?若此短路环断裂或脱落后,在工作中会出现什么现象?为什么?答:在交变电流过零时,维持动静铁芯之间具有一定的吸力,以清除动、静铁芯之间的振动。
若此短路环断裂或脱落,在工作中会出现振动噪声。
因为在交变电流过零时,动静铁芯之间失去吸力而断开,电流过零后,动静触点又产生吸力而吸合,如此反复就产生了振动。
5.简述热继电器的主要结构和动作原理。
答:略6.电动机的起动电流很大,起动时热继电器应不应该动作?为什么?答:不应该动作,因为电机启动时间短,热继还未动作前电动己恢复至运转电流了。
7.在电动机的控制线路中,熔断器和热继电器能否相互代替?为什么?答:不能相互代替。
因为二者的功能不同,热继电器电动机过载保护,熔断器线路过流或短路保护。
在电动机控制线路中,熔断器主要用以切断线路的短路故障,不能做过载保护。
因为电动机启动时启动电流较大,选用熔丝也大,当电动机过载时熔断器不会熔断,起不到过载保护作用。
因此在电动机主电路中还要装热继电器。
由于热惯性,热继电器不能作短路保护。
因为发生短路事故时,就要求电路立即断开,而热继电器是不能立即动作的。
在电动机主电路中熔断器起短路保护用,而热继电器起过载保护作用。
8.自动空气开关有何用途?当电路出现短路或过载时,它是如何动作的?答:自动空气开关是常用的一种低压保护电器,当电路发生短路、严重过载及电压过低等故障时能自动切断电路。
开关的自由脱扣机构是一套连轩装置,有过流脱扣器和欠压脱扣器等,它们都是电磁铁。
当主触点闭合后就被锁钩锁住。
过流脱扣器在正常运行时其衔铁是释放着的,一旦发生严重过载或短路故障时,与主电路串联的线圈流过大电流而产生较强的电磁吸力把衔铁往下吸而顶开锁钩,使主触点断开,起到了过流保护作用。
电工学_第10章_继电接触器控制系统
![电工学_第10章_继电接触器控制系统](https://img.taocdn.com/s3/m/1f195d506d175f0e7cd184254b35eefdc8d31587.png)
电工学_第10章_继电接触器控制系统第10章继电接触器控制系统继电接触器是电工学领域中重要的控制设备,广泛应用于各种电气控制系统中。
本章将深入探讨继电接触器的原理、结构、选型和应用方面的知识。
1. 继电接触器的原理继电接触器是一种电磁装置,它利用线圈中的电磁力作用控制触点的开闭。
在接通或断开控制回路时,继电接触器起到隔离和放大信号的作用。
继电接触器通常由线圈、铁芯、触点和辅助接点组成。
2. 继电接触器的结构继电接触器通常由外壳、导电件、触点系统、电磁吸合系统和辅助装置等组成。
外壳起到保护内部结构的作用,导电件用于连接电路,触点系统负责切换电路的开闭,电磁吸合系统用于控制触点的开合动作,辅助装置则提供额外的功能,如过载保护、接线方便等。
3. 继电接触器的选型在选择继电接触器时,需要考虑电流容量、电压、触点类型、接触材料等因素。
电流容量是指继电接触器能够承受的最大电流,电压则表示继电接触器适用的工作电压范围。
触点类型包括常开触点、常闭触点和换流触点等,而接触材料则会影响继电接触器的接触可靠性和寿命。
4. 继电接触器的应用继电接触器广泛应用于各种电气控制系统中,如自动化生产线、电机控制、照明系统等。
在电机控制方面,继电接触器可以实现正反转、起动、停止和线路切换等功能。
在照明系统中,继电接触器可以根据照明需求自动开关灯光。
5. 继电接触器的故障排除继电接触器在使用过程中可能会出现触点粘连、接触不可靠等故障。
为了确保系统的正常运行,需要及时排除这些故障。
常见的故障排除方法包括清洁触点、调整触点间隙和更换损坏的部件等。
继电接触器作为一种重要的控制设备,在电工学中具有重要的地位。
通过对继电接触器的原理、结构、选型和应用方面的学习,可以更好地理解和应用继电接触器,提高电气控制系统的可靠性和效率。
(以上内容为虚构文章,仅用于演示如何根据题目进行写作,实际内容需以您提供的资料为准)。
第10章 继电接触器控制
![第10章 继电接触器控制](https://img.taocdn.com/s3/m/ee21a6a08662caaedd3383c4bb4cf7ec4afeb681.png)
与SBl并联的KM的辅助常开触点的这种作用称为自锁。 图示控制电路还可实现短路保护、过载保护和零压保护。
起短路保护的是串接在主电路中的熔断器FU。一旦电路发 生短路故障,熔体立即熔断,电动机立即停转。
起过载保护的是热继电器FR。当过载时,热继电器的发热 元件发热,将其常闭触点断开,使接触器KM线圈断电, 串联在电动机回路中的KM的主触点断开,电动机停转。 同时KM辅助触点也断开,解除自锁。故障排除后若要重 新起动,需按下FR的复位按钮,使FR的常闭触点复位( 闭合)即可。
KT 线圈
KT 常开触点
KT 常闭触点
2022/12/2
返回第一张
上一张幻灯片 下一张幻灯片
3、速度继电器
结构:转子是一个与被控电动机同 轴的圆柱形永久磁铁,它的外围有 一个可以转动一定角度的外环,外 环的内圆表面装有鼠笼式绕组。
外环 绕组 转子
摆锤 簧片
工作原理:当电动机转动时,速度
常开触点
继电器的转子随之转动,外环中的 短路导体便切割磁力线而感应出电
触杆
SQ
常闭触点
常开触点
复位弹簧 常开触点
SQ
常闭触点
2022/12/2
返回第一张
上一张幻灯片 下一张幻灯片
10.1.4 交流接触器
线圈通电时产生电磁吸引力将衔铁吸下,使常开触点闭合, 常闭触点断开。线圈断电后电磁吸引力消失,依靠弹簧使触 点恢复到原来的状态。
常闭辅助触点
KM
常开辅助触点
2022/12/2
(1)电灯支线的熔体:熔体额定电流≥支线上所有电灯的工作 电流之和。
(2)一台电动机的熔体:熔体额定电流≥电动机的起动电流 ÷2.5
如果电动机起动频繁,则为:熔体额定电流≥电动机的起动电 流÷(1.6~2)
第7章继电-接触器控制
![第7章继电-接触器控制](https://img.taocdn.com/s3/m/54cd10282f60ddccda38a0ad.png)

2.限位控制 :其动作过程如下:
先合上电源开关Q,然后按正转(前进)起动按钮SBF, 正转(前进)接触器KMF线圈通电,然后:①KMF动合辅 助触点闭合实现自锁:②KMF动断辅助触点断开实现互锁; ③KMF主触点闭合,电动机正转(前进),工作台前进到 某预定位置(如原端),撞块a压下行程开关SQ1顶杆, 将串接在正转控制电路的动断触点SQ2断开,KMR线圈失 电,KMR主、辅触点复位,电动机停转(工作台停止前 进)。行程开关SQ3和SQ4起极限保护作用。如工作台前 进到某一预定位置,控块 a压下SQl后,由于某种原因, KMF线圈没有失电,电动机继续正转(工作台继续前进), 到达极限位置时压下SQ3,使KMF线圈失电,迫使电动机 停转,以避免发生事故。另外还往往在SQ3和SQ4触点上 装有报警电路,以提醒工作人员。
7.1.5 交流接触器
1、概念:交流接触器是用来频繁地远距离接通和切断 主电路或大容量控制电路的控制电器。但它本身不能切断短 路电流和过负荷电流。 2、结构: 交流接触器主要由触点、电磁操作机构和灭 弧装置等三部分组成。
3、选用:选用交流接触器时,应使主触点电压大于 或等于所控制回路电压,主触点电流大于或等于负载额 定电流。 4、注意:交流接触器触点分主触点和辅助触点两种, 主触点接触面积大,允许通过较大电流,用于接通和断开 电流较大的主电路,由三对动合触点组成。辅助触点接触 面积小,只能通过较小电流(小于5A),用来接通和断开 控制电路,它一般有两对动合和两对动断的两种触点。
7.1.8
自动空气开关
1、概念:自动空气开关又称自动空气断路器,简 称自动开关,是常用的一种低压保护电器,当电路发 生短路、严重过载及电压过低等故障时能自动切断电 路。 2、结构:自动空气开关主要组成部分是:触点系 统、灭弧装置、机械传动机构和保护装置等。 3、种类:自动空气开关种类繁多,可按用途、结 构型式、极数、限流性能以及操作方式分为多种 。
