建筑墙体的构造
建筑墙体构造课件PPT(121张)
4.1 墙体概述
一、 墙体的类型
1.墙体的作用 ❖承重作用 ❖围护作用 ❖分隔作用
2、墙体类型
按墙体所处的位置和方向分类
❖（1）按墙体在平面上所处位置不同：可分为外墙和 内墙 ❖（2）按墙体的方向 ：纵墙、横墙 ❖（3）在一道墙中，墙体位置不同：窗间墙、窗下墙
墙体的位置和名称
（4）按可能性，便于室内装修等优点。但是 喷涂硬质聚氨酯泡沫塑料
12厚1 : 3 水泥砂浆打底扫毛或划出纹道 3.
由于保温材料做在室外，直接受到阳光照射和雨雪 在有些情况下，建筑物室内地坪会出现高差或室内地坪低于室外地面的标高，这时要求按地坪高差的不同在墙身与之相适应的部位设
烧结多孔砖
➢ 蒸压灰砂砖是以石灰和砂为主要原料，经坯料 制备、压制成型、蒸压养护而成的实心砖简称 灰砂砖
➢ 蒸压粉煤灰砖以粉煤灰为主要原料，掺加适量 石膏和集料，经坯料制备、压制成型、高压蒸 汽养护而成的实心砖。
（2）砂浆
➢ 砂浆强度等级 等级。
M15、M10、M7.5、M5、M2.5共五个
➢ 水泥砂浆 由水泥、砂、加水拌和而成，属水硬性材料。
落以及防火安全等方面的要求更高。 以它们的标志尺寸来称呼，如12墙、24墙、37墙、49墙等。
全玻璃幕墙所用的玻璃，多为钢化玻璃和夹层钢化玻璃。 砌块墙的组砌和拉结如图所示。
常见的外墙外保温做法有聚苯板薄抹灰系统、胶粉 ❖ 壁纸在施工前，要做胀水处理，即先将壁纸在水槽中浸泡2～3秒取出，静置15秒，然后刷胶裱糊。 聚苯颗粒保温浆料系统、模板内置聚苯板现浇混凝 土系统、喷涂硬质聚氨酯泡沫塑料系统、复合装饰 板系统等多种。
击，常采用半砖或其他预制板材加以处理，使外墙形成夹心构件，即双层结构的外墙中间放置保温材料，或留出封闭的空气间层。
建筑构造——墙体详解
建筑构造——墙体详解墙体是建筑物中的重要组成部分，作为支撑和隔离的结构，对建筑的稳定性和使用功能起着重要作用。
本文将详细介绍墙体的构造和相关技术。
一、墙体概述墙体是建筑物的承重构件，通常由砌筑材料制成，如砖、混凝土等。
其功能包括隔离、支撑、保温、防火等。
墙体的选择需考虑建筑的用途、气候条件和地理位置等因素。
二、墙体结构种类1. 砖墙结构砖墙结构是常见的墙体类型之一。
砖墙由砖块按一定顺序砌筑而成，常见的有砖混墙、空心砖墙等。
通过砖与砖之间的粘结产生摩擦力来支撑重力。
2. 混凝土墙结构混凝土墙结构是由混凝土浇筑而成，可以分为预制墙体和现浇墙体两种类型。
预制墙体通过提前浇筑和养护，再运至施工现场进行安装。
现浇墙体则是在施工现场进行混凝土的浇筑。
3. 钢结构墙体钢结构墙体主要采用钢柱和钢梁作为支撑结构，墙体采用轻型夹芯板等材料进行封闭。
钢结构墙体具有较高的抗震性能和承载能力，适用于大跨度建筑。
三、墙体构造技术1. 砌筑技术砖墙的砌筑技术包括选用合适的砖块和砂浆、砌筑工具的选择和使用等。
在砌筑过程中要注意墙体的垂直度和水平度，保证墙体的整体稳定性。
2. 混凝土浇筑技术混凝土墙体的浇筑技术包括模板搭设、混凝土的配制和浇筑、养护等。
模板的搭设要保证墙体的几何尺寸和表面平整度。
混凝土的配制要控制好水灰比和骨料的选择。
3. 钢结构安装技术钢结构墙体的安装技术需要保证各个构件的精确安装，采用焊接、螺栓连接等方式。
在安装过程中要注意保护好钢材防止腐蚀。
四、墙体相关技术和材料1. 墙体隔热技术墙体隔热是提高建筑节能性能的关键技术之一。
常见的墙体隔热材料包括聚苯板、保温砂浆等，可以有效减少能量损失。
2. 墙体防火技术墙体的防火性能对于保障人员生命财产安全至关重要。
墙体防火技术包括选用阻燃材料、设置防火墙等，以提高建筑物防火等级。
3. 墙体声学技术为保证建筑内部的良好声学环境，墙体的声学性能需得到重视。
采用隔音材料、中空墙体等方式可以降低噪音传递。
房屋建筑学墙体的基本构造ppt课件
具有必要的保温隔热性能 具有必要的隔声性能 满足防火、防潮要求 满足建筑工业化生产要求
11
在寒冷地区的冬天，室内温度高于室外，温度由室内传 往室外，为了减少热损失，我们要采取一些措施：
a.选材上提高外墙保温能力减少热损失的作法有三
耐久性强，装饰效果好， 用于标准较高的建筑
坚固耐久，墙身自身具有 一定防潮防水性
58
散水
散水：在房屋的外墙外侧，用不透水材料作
出一定宽度，带有向外倾斜的带状保护带，又 称护坡。其外沿须高于建筑外地坪。 通常做法是素土夯实上铺三合土，混凝土等材 料，厚60mm--70mm，并设不小于3%，约5% 的排水坡。散水宽度一般为600mm--1000mm， 与外墙交接处设分格缝，防止外墙下沉时将散 水拉裂。
33
34
35
平拱砖过梁
拱底伸入墙内20 mm--30mm，中央起拱 高度为跨度的1/50，用于非承重墙上的 门窗洞口，宽度小于1.2米，有集中荷载 或半砖墙不宜使用。
37
38
钢筋砖过梁
洞口顶部配置钢筋，直径6mm，间距小 于240mm。用M5水泥砂浆砌筑5匹砖以 上，且不小于洞口宽度的1/4，用于清水 墙面时效果统一。洞口宽度小于2米。
64
（5）防火墙不应设在建筑物的转角处，否则内转角两侧 的门窗洞口的最近边缘的水平距离不应小干4m。当相 邻一侧装有固定乙级防火窗时，距离可不限。紧靠防 火墙两侧的门窗洞口最小距离不小于2m。耐火极限 0.9h的非燃烧体固定扇的采光窗不受此限。
（6）建筑物的外墙为难燃烧体时、防火墙应突出难燃烧 体墙的外表面40cm；防火带的宽度，从防火墙中心线 起每侧不应小于2m；
墙体的基本构造
钢筋混凝土圈梁必须全部现浇而且全部闭 合，并最好能在同一高度上闭合。当遇到 门、窗洞口之时圈梁不能在同一高度闭合 时，应设置附加圈梁。
12
2. 构造柱
——设在墙体中的现浇钢筋混凝土立柱。 作用：和圈梁共同形成空间骨架，增强 房屋整体刚度，加强房屋抗弯、抗剪能 力，防止墙体开裂倒塌。 位置：外墙和楼梯间四角；纵横墙交接 处；较大洞口两侧；较长墙体中部等。
90
91
26
3.2.4 墙体的细部构造
一、门窗过梁
——门窗洞口上的横梁。 作用：支承并传递洞口上部荷载给窗间 墙；装饰立面。
27
1.平拱砖过梁
——将砖侧砌而成，灰缝上宽下窄使侧砖向两边倾 斜，相互挤压形成拱的作用。 优点：钢筋、水泥用量少。 缺点：施工速度慢，用于非承重墙上的门窗，洞口 宽度应小于1.2m。有集中荷载或半砖墙不宜使用。
气硬性，不容易失水，和易性较好。
砂浆是砌体墙中的薄弱环节，在地震等 灾害发生时，砌体墙最先开裂的部分就 是灰缝。
8
三、砌筑原则
“灰缝横平竖直、错缝搭接、砂浆饱满、厚薄均匀”
四、常见的砌筑方式
丁砖：砖的长方向垂直于墙面砌筑的砖——砖的顶端 顺砖：砖的长方向平行于墙面砌筑的砖——砖的侧边 横缝：上下皮之间的水平灰缝 竖缝：左右两块砖之间的垂直缝
万向铰——适应各个方向的变形。
88
4. 幕墙的透气和
通风功能控制
为了保证幕墙的安 全性和密闭性，幕
墙的开窗面积较少，
而且规定采用上悬
窗，并应设有限位
滑撑构件。
89
双层幕墙——改善通风问题
每层上下均留有空 气进出的通道。 外层玻璃不开启— —提高密闭性。 内层玻璃可在需要 时开启。 玻璃夹层中可放置 百叶。 解决了建筑物的 “呼吸”问题—节能。
房屋建筑构造墙体ppt课件
§4. 2 砌体墙
砖墙
水平防潮层的做法 (a) 油毡防潮层 (b) 防水砂浆防潮层 (c) 防
水砂浆砌砖 (d) 细石混凝土防潮层
26
§4. 2 砌体墙
砖墙
2）垂直防潮层： 当相邻两房间之间室内地面有高差或
室内地坪低于室外地面时，应在墙身内 设置高低两道水平防潮层，并在靠土壤 一侧设置垂直防潮层。（如图所示）
27
§4. 2 砌体墙
砖墙
垂直防潮层的做法
做法:在需设垂直防 潮层的墙面先用水 泥砂浆抹面，刷上 冷底子油一道，再 刷热沥青两道；或 采用掺有防水剂的 砂浆抹面。
28 5
§4. 2 砌体墙
砖墙
3、散水与明沟 作用：防止室外地面水、墙面水及屋
檐水对墙基的侵蚀。 1）散水 沿建筑物外墙四周地面作倾斜坡面。 可用水泥砂浆、混凝土、砖、块石等
空心砌块的规格大小
48
§4. 2 砌体墙
砌块墙
二、砌块墙的排列与组合 砌块排列组合图一般有各层平面、内
外墙立面分块图。在排列组合时，应按 门窗和墙面尺寸布置，对墙面进行合理 的分块，正确选择砌块的规格尺寸，尽 量减少砌块的规格类型，优先采用大规 格的砌块做主要砌 三、 砌块墙构造
K1P型多孔砖的基本砖型为 240×115×90mm，与普通粘土砖非常相 似，其墙厚采用2.5M制，如120、240、 370、405mm等。
13
§4. 2 砌体墙
砖墙
2）墙段长度和洞口尺寸 实心粘土砖的模数为125mm，多孔粘土 砖墙的厚度是按50mm进级 。而我国现行《 建筑模数协调统一标准》中规定房间的开间 、进深、门窗洞口尺寸为3M的整倍数 。两 者有冲突。
②防水砂浆防潮层：在防潮层位置抹一层 20mm或30mm厚1：2防水砂浆。

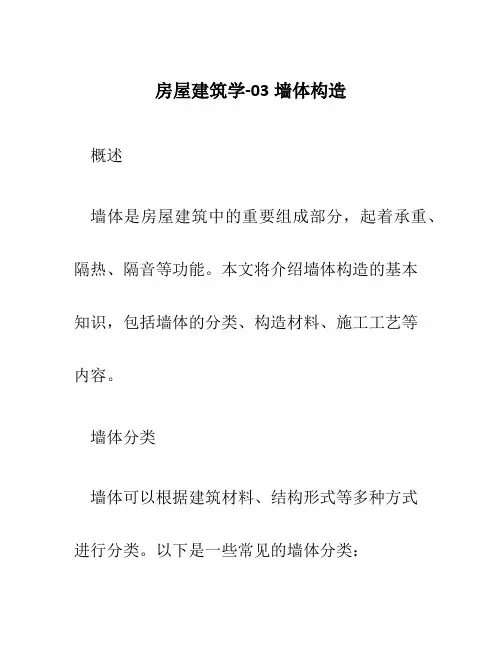

房屋建筑学-03墙体构造
房屋建筑学-03墙体构造概述墙体是房屋建筑中的重要组成部分，起着承重、隔热、隔音等功能。
本文将介绍墙体构造的基本知识，包括墙体的分类、构造材料、施工工艺等内容。
墙体分类墙体可以根据建筑材料、结构形式等多种方式进行分类。
以下是一些常见的墙体分类：1.砖墙2.石墙3.混凝土墙4.钢筋混凝土墙5.干挂石材墙6.钢结构墙构造材料墙体的构造材料因不同类型的墙体而有所不同。
常见的墙体构造材料包括：•砖•石材•混凝土•钢筋混凝土•木材墙体建造过程墙体的建造过程可以分为以下几个步骤：1.基础施工：墙体建造开始前，需要先进行地基基础的施工。
这包括挖土、浇筑混凝土、加固地基等工作。
2.墙体布局：根据设计图纸，确定墙体的位置和尺寸，并进行墙板的定位和标记。
3.材料准备：根据墙体类型选择相应的构造材料，并准备好所需的施工工具和设备。
4.墙体搭建：根据墙体构造材料的特性，进行相应的墙体搭建工作。
比如，砖墙可以使用砖块进行砌筑，混凝土墙可以采用浇筑的方式进行施工。
5.抹灰和粉饰：墙体搭建完成后，需要进行抹灰和粉饰工作，以平整墙面，并提高墙体的美观度。
6.防水处理：根据需要，对墙体进行防水处理，以增加墙体的防潮性能。
7.粉刷和涂装：最后，对墙体进行粉刷和涂装，以增加墙体的装饰效果和保护性能。
墙体施工工艺墙体施工的工艺方法因不同类型的墙体而有所不同。
以下是一些常见的墙体施工工艺：1.砖墙施工工艺：墙体砖块的选材和搭建，砌筑工艺和接缝处理等。
2.混凝土墙施工工艺：混凝土的配制与浇筑技术，模板的搭建和拆除，墙体厚度的控制等。
3.干挂石材墙施工工艺：石材选择和加工，墙体的支撑和固定方式，干挂工艺和接缝处理等。
4.钢结构墙施工工艺：钢结构的组装和焊接技术，墙体的固定和支撑方式，防腐处理和涂装等。
墙体的特点和注意事项•墙体具有承重、隔热、隔音等功能，需要根据不同的功能需求选择合适的墙体类型和构造材料。
•墙体的施工需要严格按照设计要求和规范进行，以确保墙体的稳定性和安全性。
《墙体的建筑构造》课件
案例三：特殊环境下的墙体构造
总结词
绿色、生态与智能化
详细描述
特殊环境下的墙体构造注重绿色、生态和智能化发展。 采用环保材料和绿色施工技术，降低对环境的负面影响 。同时，利用生态技术如垂直绿化、屋顶花园等，提高 墙体的生态功能和景观效果。此外，智能化技术的应用 也为特殊环境下的墙体构造提供了新的发展方向，如智 能调温、智能通风等，提高墙体的自适应能力和舒适性 。
墙体的分类
按材料分
砖墙、石墙、土墙、混凝土墙等。
按位置分
外墙、内墙、山墙、隔断墙等。
按受力分
承重墙、非承重墙。
墙体的重要性
01
02
03
结构安全
墙体是建筑物的主要承重 结构，对建筑物的安全性 和稳定性起着至关重要的 作用。
节能环保
墙体具有保温、隔热、隔 声等功能，对建筑物的节 能环保性能产生重要影响 。
墙体的连接方式
01
02
03
04
砌筑法
采用砂浆将砖、砌块等材料逐 层砌筑而成。
浇筑法
将混凝土一次性浇筑成型，适 用于大型墙体和高层建筑。
粘贴法
采用粘结剂将板材粘贴于墙面 上，施工简便、快速。
机械连接法
采用金属连接件将不同材料连 接在一起，适用于各种类型的
墙体连接。
03
不同类型墙体的构造特 点
实体墙
详细描述
框架墙通常由轻质材料如石膏板、轻质混凝土板等构成，其构造特点是墙体不承受竖向荷载，仅承受自身重量和 水平荷载。框架墙通常与框架结构一起使用，通过框架将竖向荷载传递给楼板或屋顶。框架墙的优点是自重较轻 ，施工方便，适用于高层和大跨度结构。
复合墙
要点一
总结词
复合墙是指由两种或多种材料构成的墙体，通常具有保温 、隔热、隔音等性能。
墙体细部构造
（一）墙身的细部构造为了保证墙体的耐久性和墙体与其他构件的连接，应在相应的位置进行构造处理。
墙身的细部构造包括墙脚、门窗洞口、墙身加固措施、变形缝构造以及其他构造等。
1、墙脚构造墙脚是指室内地面以下基础以上的这段墙体，内外墙都有墙脚，外墙的墙脚又称为勒脚。
由于墙脚位于地下，砌体本身存在很多微孔，常受到地表水和土壤中水的侵袭，致使墙身受潮、饰面层脱落、影响室内外环境。
因此，必须做好墙脚的防潮、增强勒脚的坚固及耐久性、排除房屋四周地面的水。
吸水率较大、对干湿交替作用敏感的砖和砌块不能用于墙脚部位，如加气混凝土砌块等。
a）墙身防潮墙身防潮的方法是在墙脚铺设防潮层，防治土壤和地面水渗入砖墙体。
1）防潮层的位置当室内地面垫层为混凝土等密实材料时，防潮层的位置应设在垫层范围内，低于室内地面60mm处，同时还应至少室外地坪150mm，防止雨水溅湿墙面。
当室内地面垫层为透水材料（如炉渣、碎石等），水平防潮层的位置应平齐或高于室内地面处。
当内墙两侧地面出现高差时，还应设竖向防潮层。
墙身防潮层的位置如图3—2所示。
图3—2 墙身防潮层的位置2）防潮层的构造做法（如图3—3、3--4所示）墙身水平防潮层的构造做法常用的有以下三种：第一，防水砂浆防潮层，采用1：2水泥砂浆加水泥用量3%~5％防水剂，厚度为20~25mm或用防水砂浆砌三皮砖作防潮层。
此种做法构造简单，但砂浆开裂或不饱满时影响防潮效果。
第二，细石混凝土防潮层，采用60mm厚的细石混凝土带，内配三根φ6钢筋，其防潮性能好。
第三，油毡防潮层，先抹20mm厚水泥砂浆找平层，上铺一毡二油，此种做法防水效果好，但有油毡隔离，削弱了砖墙的整体性，不应在刚度要求高或地震区采用。
如果墙脚采用不透水的材料（如条石或混凝土等），或设有钢筋混凝土地圈梁时，可以不设防潮层。
图3—3 水平防潮层的做法（a）油毡防潮层（b）防水砂浆防潮层（c）防水砂浆砌砖（d）细石混凝土防潮层图3—4 垂直防潮层的做法b）勒脚构造勒脚是外墙的墙脚，和内墙脚一样，受土壤中水分的侵蚀，应作相同的防潮层。
墙体—墙体的设计要求(建筑构造)
一、结构要求
1、墙体的结构布置方案
对墙体承重的低层或多层砖混结构，从结构布置上考 虑，要求各层的承重墙必须上下对齐，门窗洞口也应上下 对应为佳。还应合理选择承重墙体的结构布置方式。
承重墙体的结构布置方式主要包括横墙承重、纵墙承 重、纵横墙承重和部分框架承重等几种。
（1）横墙承重
楼板、屋顶上的荷载均由横墙承受，纵墙除起分隔作
★适用于开间、进深尺寸
较大，且房间类型较多
和平面较复杂的建筑中。
如教学楼、商店、点式
住宅、托儿所、幼儿园等。
图3 双向承重体系
（4）部分框架承重 墙体和钢筋混凝土梁、柱组成的框架共同承受楼板和
屋顶的荷载。适合于需要较大空间的建筑。但不宜用于抗 震设防地区。
图4 局部框架承重体系
2、墙体的强度和刚度
根据隔绝空气传声的原理，墙体隔声量与墙的单位面积质 量(即面密度)有关，质量愈大，隔声量愈好，这一关系通常称 为“质量定律”；其次与构造形式和声音频率有关。
根据我国《民用建筑隔声设计规范》的规定，对一般无特 殊要求的建筑，双面抹灰的半砖墙已基本满足分户墙的隔声要 求。
间的作用，有的起横向稳定作用。 ★特点：纵墙承重可使房间开间的划分灵活，能分隔出较 大的房间，以适应不同的 需要。 ★适用于需要较大房间的 办公楼、商店、教学楼等 公共建筑。
图2 纵墙承重体系
（3）纵横墙承重
纵墙和横墙共同承受楼板、屋顶荷载的结构布置方式，
也称混合承重。
★特点：房间布置灵活，建筑物刚度亦较好。
用以外，仅起纵向稳定、拉结以及承受自重的作用。
★特点：横墙间距小，数量多，加上纵墙的拉结，建筑整
体性好，横向刚度大，对抵抗风力、地震力等水平荷载的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章 墙体构造
第一节
概述
墙体是建筑物重要的组成部分，起着承 重、围护和分隔空间的作用，同时还具有保 温、隔热、隔声等功能。墙体的材料和构造 方法的选择，将直接影响房屋的质量和造价， 因此合理地选择墙体材料和构造方法十分重 要。
建筑构造
第三章 墙体构造
二、轻骨架隔墙
轻骨架隔墙又称立 筋隔墙，它由骨架 和面层两部分组成。 骨架的种类很多， 常用的是木骨架、 轻钢骨架和铝合金 骨架等。
建筑构造
第三章 墙体构造
建筑构造
第三章 墙体构造
二、砖墙的组砌方式
建筑构造
第三章 墙体构造
二、砖墙的组砌方式
（a）一顺一丁（24墙）；（b）三顺一丁；（c）梅花丁；（d）一 顺一丁（37墙）；（e）全顺式；（f）两平一侧砌法
建筑构造
第三章 墙体构造
三、砖墙的细部构造
圈梁的数量应根据建 筑物的结构、高度及所在 地区的抗震设防烈度等因 素确定。圈梁的位置，当 只设一道圈梁时，应设在 顶层屋盖处。圈梁数量较 多时，除顶层设一道圈梁 外，还可分别在基础顶部、 楼板层和门窗洞口上方设 置圈梁。门窗洞口上方设 圈梁时可不再设过梁。
建筑构造
第三章 墙体构造
第三节
隔墙构造及隔断
隔墙起到分隔房间的作用，要求隔声能力好、 防火能力强，而且对一些特殊的房间，如厨房、卫 生间等还要求具有防水、防潮等功能。隔墙不承受 任何外来荷载，并且自身的重量还要由其他构件来 支承，因此应自重轻、厚度薄、少占用空间。此外， 考虑房间的分隔状况有可能需要改变，所以隔墙应 尽量采用便于拆除而又不对其他构件造成破坏的构 造形式。
建筑构造
第三章 墙体构造
三、砖墙的细部构造
建筑构造
第三章 墙体构造
三、砖墙的细部构造
建筑构造
第三章 墙体构造
三、砖墙的细部构造
圈梁是沿外墙四周及内墙设置的连续 闭合的梁。圈梁的作用是提高建筑物的空 间刚度和整体性，增强墙体的稳定性，减 少由于地基不均匀沉降而引起的开裂，提 高建筑物的抗震能力。
建筑构造
第三章 墙体构造
一、块材隔墙
建筑构造
第三章 墙体构造
一、块材隔墙
1/4 砖隔墙，是利用标准砖侧砌， 由于 1/4 砖隔墙厚度薄、稳定性差， 其高度不宜超过3m，一般用不小于M5 级砂浆砌筑。多用于厨房和卫生间的 隔墙等面积不大的墙体的砌筑。
二、墙体的设计要求
（一）满足强度和稳定性的要求 （二）满足热工要求 （三）满足隔声要求 （四）满足防火要求 造
第二节
砖墙构造及砌块墙
在我国，砖墙的应用历时已久，主要原因是 其自身优点很多：取材容易，制造简便；施工简 单，不需大型设备；有一定的保温、隔热、隔声、 防火、防冻效果；有一定的承载能力。但存在施 工速度慢，工人劳动强度大；自重大，占面积多， 尤其是大量使用的黏土砖与农田争地等缺点。因 此，为保护农田，克服黏土砖资源不足，减轻建 筑自重，走建筑工业化道路，砖墙材料的改革势 在必行，砌块墙的应用越来越广泛。
建筑构造
第三章 墙体构造
四、砌块墙
砌块的类型很多，按材料 分有普通混凝土砌块、轻 骨料混凝土砌块、加气混 凝土砌块以及利用各种工 业废料制成的砌块；按构 造分有空心砌块和实心砌 块；空心砌块有单排方孔、 单排圆孔和多排扁孔等形 式，其中多排扁孔对保温 较为有利。按砌块在砌体 中的作用和位置可分为主 砌块和辅砌块。按砌块的 质量和尺寸分有小型砌块、 中型砌块、大型砌块。
建筑构造
第三章 墙体构造
三、砖墙的细部构造
建筑构造
第三章 墙体构造
三、砖墙的细部构造
勒脚的常见做法有二：一是勒脚部位选用既坚实又防水的 材料砌成，如天然石材、混凝土块等；二是在勒脚部位用 水泥砂浆抹灰或镶砌天然石材或人造石材。 勒脚的高度一般与室内地面相平，根据立面处理的需要， 也可做到一层窗台处或者更高。
建筑构造
第三章 墙体构造
一、砖墙的材料
（一）砖 砖的种类很多，根据其制作 工艺不同，可分为烧结砖和 蒸养砖。烧结砖如粘土砖、 煤矸石砖等；蒸养砖如灰砂 砖、炉渣砖、粉煤灰砖等。 普通粘土砖是较常见的一种 砖，它是以粘土为主要原料， 经过成型、干燥、烧制而成 的。它的标准规格为240 mm×115 mm×53mm，，它以 砖的厚度、宽度和长度分别 加上灰缝之比为1：2：4为 基本特征。除普通粘土砖外 还有多孔砖和空心砖。
建筑构造
第三章 墙体构造
四、砌块墙
我国各地生产的砌块，其规格、类型极不统一，从使用情 况来看，中、小型砌块和空心砌块居多。目前我国采用的 小型砌块，有实心砌块和空心砌块之分。外形尺寸多为 190mm×190 mm×390 mm ， 辅 助 砌 块 尺 寸 为 90mm×190 mm×190 mm 和 190mm×190 mm×190 mm ， 每 块 的 质 量 在 20kg以内，适用于人工搬运和砌筑，施工方法与砖混结构 相同。 当前，在我国采用的中型砌块有空心砌块和实心砌块， 各地的尺寸不统一。常见的空心砌块尺寸有 180mm×630 mm×845 mm 、 180mm×1280 mm×845 mm 、 180mm×2130 mm×845 mm ；实心砌块的尺寸有 240mm×280 mm×380 mm 、 240mm×430 mm×380 mm、240mm×580 mm×380 mm。中型 砌块质量较大，施工时需要较大型的吊装设备。
建筑构造
第三章 墙体构造
四、砌块墙
砌块墙是指用尺寸大于普 通粘土砖的预制块材砌筑 的墙体。房屋的其他承重 构件，如楼板、屋面板、 楼梯等与砖混结构基本相 同。其最大优点是可以充 分利用工业废料和地方材 料，且制作方便，施工简 单，不需大型的起重运输 设备，且具有较大的灵活 性，既容易组织生产，又 能减少对耕地的破坏和节 约能源，因此，应大力发 展砌块墙体。
第三章 墙体构造
三、砖墙的细部构造
建筑构造
第三章 墙体构造
三、砖墙的细部构造
砖拱过梁又分平拱和弧拱，是我国传统的过梁做法，平拱过梁是用砖 侧砌或立砌成对称于中心心而倾向两侧的拱，灰缝成楔形上宽下窄， 相互挤压形成拱。平拱的适宜跨度在1.2m以内，拱两端下部伸入墙内 20～30mm。弧拱的跨度稍大一些。砖拱过梁的砂浆标号不低于M10级， 砖标号不低于MU7.5级。
构造柱下端应与钢筋混 凝土条形基础或基础梁 相连。柱截面一般为240 mm×240mm，不小于240 mm×180mm，构造柱与墙 体连接处应砌马牙槎。 主筋一般采用4Φ12，箍 筋间距不大于250mm，墙 与柱之间应沿墙高每 500mm设2Φ6拉结钢筋， 每边伸入墙内不小于1m。
第三章 墙体构造
三、砖墙的细部构造
墙身防潮层的作用是阻断毛细水，使墙身保持干燥。当不 设防潮层时，基础周围土壤中的水分进入基础材料的孔隙 形成毛细水，毛细水沿基础进入墙内，使墙身潮湿，影响 墙体的耐久性和室内的湿度。为了阻断毛细孔，防止毛细 水进入墙内，必须对墙身进行防潮处理。防潮层分为水平 防潮层和垂直防潮层。 水平防潮层是指建筑物内外墙靠近室内地坪沿水平方向设 置的防潮层。水平防潮层根据材料的不同，有油毡防潮层、 防水砂浆防潮层和细石混凝土配筋防潮层。
建筑构造
第三章 墙体构造
三、砖墙的细部构造
钢筋砖过梁是用砖平砌，并在灰缝中配置钢筋，形成可以承受荷载的 加筋砖砌体，按每砖厚墙配2～3根Φ6的钢筋，放置在洞口上部的砂 浆层内，砂浆层为30mm厚的1：3水泥砂浆，钢筋两边伸入支座长度不 小于240mm，并加弯钩。为使洞口上部的砌体与钢筋形成过梁。常在 相当于1/4跨度的高度范围内(一般为5～7皮砖)，用M5级砂浆砌筑， 钢筋砖过梁适用于跨度在2m以内的门窗洞口。
建筑构造
第三章 墙体构造
三、砖墙的细部构造
圈梁宜与预制板设在同一标高，称为板平圈梁， 或紧靠预制板板底称为板底圈梁，圈梁的构造见 下图。
建筑构造
第三章 墙体构造
三、砖墙的细部构造
构造柱是设置在墙体内的混凝土现浇柱，是 房屋抗震的主要措施。 在抗震设防地区，为了增加建筑物的整体刚 度和稳定性，在多层砖混结构房屋的墙体中，需 要设置钢筋混凝土构造柱，构造柱与圈梁连接， 形成空间骨架，大大提高建筑物的整体性和刚度， 提高墙体抵抗变形的能力。
建筑构造
第三章 墙体构造
一、墙体的类型
（一）按所处位置及方向分 按其所处位置墙可分为外墙和内墙。 按其方向墙可分为纵墙与横墙。
窗洞口之间的墙称为窗间墙；窗洞口下面的墙称 为窗下墙；纵向外墙又称为檐墙；横向外墙又称 为山墙。
建筑构造
第三章 墙体构造
建筑构造
第三章 墙体构造
一、砖墙的材料
（二）砂浆 砂浆是由胶结材料(水泥、石灰)和填充材料（砂、 粉煤灰等)加水搅拌而成，它将砖块胶结成为整 体，并将砖块之间的空隙填平、密实，便于传力 均匀，以保证砌体的强度。 砌筑墙体的砂浆常用的有混合砂浆、石灰砂浆和 水泥砂浆三种
建筑构造
第三章 墙体构造
三、砖墙的细部构造
建筑构造
第三章 墙体构造
三、砖墙的细部构造
建筑构造
第三章 墙体构造
三、砖墙的细部构造
建筑构造
建筑构造
第三章 墙体构造
三、砖墙的细部构造
多层砌体房屋构造柱 一般设置在建筑物的 四角，横墙与纵墙的 交接处，楼梯间以及 某些较长的墙体中部。
建筑构造
第三章 墙体构造
