罗茨真空泵主要技术性能规格

合集下载

罗茨真空机组

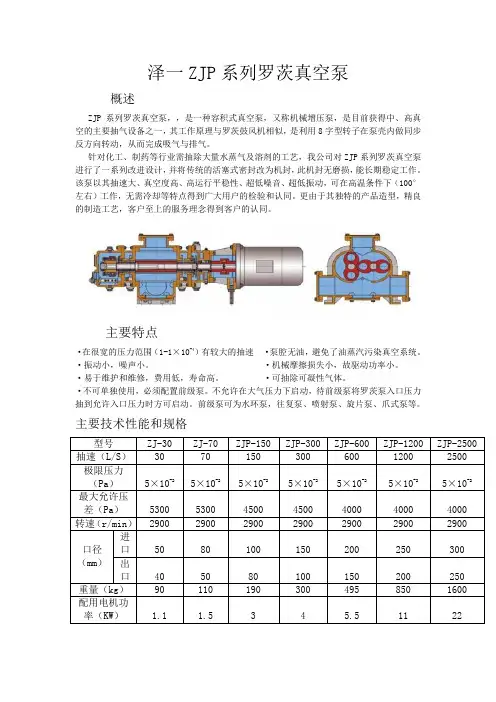

泽一ZJP系列罗茨真空泵概述ZJP系列罗茨真空泵，，是一种容积式真空泵，又称机械增压泵，是目前获得中、高真空的主要抽气设备之一，其工作原理与罗茨鼓风机相似，是利用8字型转子在泵壳内做同步反方向转动，从而完成吸气与排气。

针对化工、制药等行业需抽除大量水蒸气及溶剂的工艺，我公司对ZJP系列罗茨真空泵进行了一系列改进设计，并将传统的活塞式密封改为机封，此机封无磨损，能长期稳定工作。

该泵以其抽速大、真空度高、高运行平稳性、超低噪音、超低振动，可在高温条件下（100°左右）工作，无需冷却等特点得到广大用户的检验和认同。

更由于其独特的产品造型，精良的制造工艺，客户至上的服务理念得到客户的认同。

主要特点·在很宽的压力范围（1-1×10-4）有较大的抽速·泵腔无油，避免了油蒸汽污染真空系统。

·振动小，噪声小。

·机械摩擦损失小，故驱动功率小。

·易于维护和维修，费用低，寿命高。

·可抽除可凝性气体。

·不可单独使用，必须配置前级泵。

不允许在大气压力下启动，待前级泵将罗茨泵入口压力抽到允许入口压力时方可启动。

前级泵可为水环泵，往复泵、喷射泵、旋片泵、爪式泵等。

主要技术性能和规格淄博泽一真空设备有限公司罗茨水环真空机组的主要性能参数注：1.以上表格为行业推荐标准系列，因在实际生产应用中工作条件的不同，吸入气体压力会发生很多变化，所以泽一泵业在选型时应根据实际抽气过程、气体释放过程、可疑气体冷凝情况、吸入压力的变化时间等进行校核计算或参照现有设备使用情况选型。

2.单泵的技术指标详见各泵参数表。

3.最高吸入压力是指主泵能够启动的最高压力，如果在高于该压力的情况下启动主泵，可能会造成主泵过载。

4.如真空泵电机、电接点真空表、电控柜需防爆，请在订货时注明。

ZJ型罗茨真空泵的特点及用途解析

一、ZJ型罗茨真空泵的特点及用途：ZJ型罗茨真空泵主要由一对同步高速旋转的“8”字形转子与两个半圆形的泵腔组成。

该泵不能单独排气，必须与前级泵（如滑阀泵、旋片泵、水环泵、油环泵等）串联使用。

在前级泵进气口前面串联上ZJ型罗茨真空泵组成机组可提高前级泵的真空度，在有效荼范围内呆大大提高抽气速率。

晚茨真空泵的极限压力由前级泵决定，表中数据为标准配置（配用双级油封式机械真空泵）时的最低极限压力。

罗茨泵广泛使用于真空浇铸、真空熔炼、真空脱气、真空镀膜行业及化工医药行业的真空蒸馏、真空干燥等。

ZJ型罗茨真空泵对小量灰尘不敏感。

本公司罗茨真空泵经过10余年不断改进，有以下优点：>> ZJ型罗茨真空泵因转子采用高精度专用数控机床加工，并作精细平衡校验，具备良好的几何对称性，转子啮合间隙均匀。

泵体、侧盖采用专用机床加工，精度高。

因此本公司罗茨真空泵运转平稳、噪声低、振小、极限真空度高。

>> 因泵的传动部件采用可靠的消隙结构，故泵可高压差下长期工作。

>> 起动快，能在短时间内达到极限真空。

>> 因ZJ型罗茨真空泵腔内无互相滑动的零件，无需用油润滑，避免了油蒸汽对系统的污染。

>> ZJ型罗茨真空泵安全可靠，ZJP系列本身配带溢流阀起自动保护作用。

>> ZJ型罗茨真空泵结构紧凑，占地面积小。

左、右、下面三个排气口可以任选一个，方便用户安装。

二、ZJ型罗茨真空泵的技术参数：型号抽气速率L/S极限压力Pa转速r/min口径mm重量KG配用功率（KW）前级泵型号进口出口ZJ-30306×10-227705040750.752X-4/8ZJ-707028708050100 1.52X-8/15ZJ-150A150290010010021532X-15/30ZJ-300300145015015048042X-30A/70ZJ-6006002900150150503 5.52X-70A ZJ-1200A120014503003001580112X-70AZJ-50005000<1×10-11800500350556×H-150ZJ-200002000013006005001106×H-150三、ZJ型罗茨真空泵性能曲线：四、ZJ型罗茨真空泵外型及连接图：五、ZJ型罗茨真空泵安装说明（一）、安装场所：1、罗茨真空泵应安装在明亮少尘的建筑物内。

YOIVAC优宜罗茨真空泵MBP300参数

YOIVAC优宜罗茨真空泵MBP300参数OIVAC罗茨真空泵MBP300参数YOIVAC罗茨真空泵简介：罗茨泵又名机械增压泵，它可与螺杆泵、油旋片泵、滑阀泵、水滑泵、干泵等组合使用，在粗抽泵抽速下降的压力范围内（1300~0.13Pa）大大提高抽气速率并提高整体的真空度。

泵腔内无润滑油，实现洁净真空。

卓越性能：散热快，体积小，重量轻所有铸件采用铝合金材料。

可适用大量水蒸气或有机溶剂的排气。

洁净真空机械密封、无油骨架密封、润滑室另外排气口的设计有效防止油流入转子室。

高可靠性、高寿命机械密封、无油骨架密封、同步齿轮、O型圈等均采用进口件，所有铸件采用进口加工中心加工。

高负荷运转选配比标准容量大一级的电机后可使用高负荷的排气，如CO2激光发生器。

应用领域：电子、半导体及太阳能行业：蒸发镀、离子镀、溅射镀膜、液晶注入、单晶炉、多晶炉、蓝宝石炉，真空烘箱，手套箱，层压机，真空封装，各种集中排气系统等冶金行业：真空退火、真空淬火炉，真空烧结炉，真空热处理炉，真空钎焊炉，真空成型，真空铸造，真空溶解，真空脱气照明行业：圆排车、长排车及各种排气台等制冷行业：空调、冰箱、饮水机、压缩机等的自动抽空线或集中排气系统，氦检及氦回收系统。

医疗行业：冷冻干燥设备，真空搅拌，大型中央排气站等其他：真空输送，真空脱气，滤油机，各种分析仪器，CO2激光发生器主要技术参数：型号MBP300MBP600MBP1200抽气速率*1 M3/h（L/S）50HZ280（78）500（139）1000（278）60HZ330（92）600（167）1200（333）吸入压力*1（连续运转时）Pa 50HZ12001300 60HZ9301100允许压力差*1（排出压力-吸入压力）Pa 50HZ40007300 60HZ33006000极限压力*2 Pa0.40.67标准粗抽泵抽速m3/h40或6090或150150或240电机（2级）KW0.75 2.2 3.7所需油量（YOIVAC 48）L0.8 1.6 2.0冷却水流量L/min2*323进出水压差0.1水温℃5~30*4重量kg5179.5115吸气口径8080100排气口径8080801.随粗抽泵的性能而变化，表中为标准泵的组合的数据；2.用皮拉尼真空计的测量值，如用麦氏真空计测量，此值会低一个数量级；3.530Pa以下可用空冷，但530Pa以上进行连续运转必须用水冷；4.冷却水入口温度必须5~30℃。

罗茨泵技术标准

罗茨泵技术标准

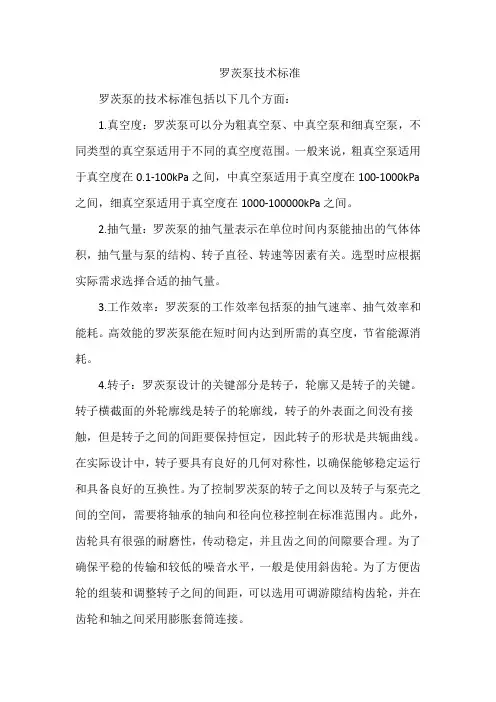

罗茨泵的技术标准包括以下几个方面：
1.真空度：罗茨泵可以分为粗真空泵、中真空泵和细真空泵，不同类型的真空泵适用于不同的真空度范围。

一般来说，粗真空泵适用于真空度在0.1-100kPa之间，中真空泵适用于真空度在100-1000kPa 之间，细真空泵适用于真空度在1000-100000kPa之间。

2.抽气量：罗茨泵的抽气量表示在单位时间内泵能抽出的气体体积，抽气量与泵的结构、转子直径、转速等因素有关。

选型时应根据实际需求选择合适的抽气量。

3.工作效率：罗茨泵的工作效率包括泵的抽气速率、抽气效率和能耗。

高效能的罗茨泵能在短时间内达到所需的真空度，节省能源消耗。

4.转子：罗茨泵设计的关键部分是转子，轮廓又是转子的关键。

转子横截面的外轮廓线是转子的轮廓线，转子的外表面之间没有接触，但是转子之间的间距要保持恒定，因此转子的形状是共轭曲线。

在实际设计中，转子要具有良好的几何对称性，以确保能够稳定运行和具备良好的互换性。

为了控制罗茨泵的转子之间以及转子与泵壳之间的空间，需要将轴承的轴向和径向位移控制在标准范围内。

此外，齿轮具有很强的耐磨性，传动稳定，并且齿之间的间隙要合理。

为了确保平稳的传输和较低的噪音水平，一般是使用斜齿轮。

为了方便齿轮的组装和调整转子之间的间距，可以选用可调游隙结构齿轮，并在齿轮和轴之间采用膨胀套筒连接。

罗茨真空泵性能及参数

罗茨真空泵性能及参数 The document was finally revised on 2021罗茨真空泵性能及参数一、罗茨真空泵工作原理罗茨真空泵当转子和泵体形成吸气腔时，两个转子相互之间始终保持密封，从而确保排气口的气体不返流到进气口，以此实现抽气的功能。

转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。

由于在泵腔里面没有摩擦，罗茨泵能以每秒1500~3000转的高速运转而无须在泵腔内进行润滑，另外，要保持罗茨泵在高转速下平稳运行，要对转子进行良好的动平衡。

高速旋转的转子间、转子和泵体间没有任何直接的接触，各运动部件之间均保持一定的间隙。

二、罗茨真空泵主要用途罗茨泵被广泛地应用于真空获得的各个方面，它延伸了油封机械真空泵在较低入口压力下的工作范围，具有小体积大抽速的特点，在1~100pa入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中使用，例如电力变压器、电力电容器、电力互感器的真空干燥、真空浸渍处理、真空热处理、真空冶炼的排气、真空镀膜设备的预抽，大型试验风洞的抽气及照明灯具生产线的排气等等。

如果选用合适的前级泵，罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。

三、罗茨真空泵主要技术性能指标（见下表）四、罗茨真空泵安装说明罗茨泵应安装在干燥、通风和清洁的场所、罗茨泵应水平安装，泵距离墙壁或其他物体之间至少保持300mm以上的空隙。

泵的油窗部分应留出易于观察油位的空间。

接通电源时应注意电机转向，从罗茨泵电机尾部看电机轴的转向应为顺时针方向。

操作步骤：接通电机三相电源，点动电机启动按钮，检查转向是否正确，如转向相反，则对换三个电源接线头中的任意两个接线头。

链接罗茨泵与被抽容器的管道应清洁、干燥、无泄漏，管道孔径应尽可能不小于罗茨泵的进气口经，长度宜短，以减少抽速损失，管道连接处应无泄漏。

被抽气体如含有粉尘或颗粒状物质时，应在泵的入口处安装一合适的进气过滤器，以免粉尘或颗粒状物质吸入泵腔损坏罗茨泵和前级泵。

罗茨真空泵最关键的性能数之一零流量压缩比

罗茨真空泵最关键的性能数之一零流量压缩比罗茨泵的抽气速率和极限压力是罗茨泵的主要性能参数，但它不是罗茨泵本身特有的性能参数，而是罗茨泵和各种前级泵所组成的机组的性能参数，不是罗茨泵本身特有的性能。

真正能反映罗茨泵特征性能，而又与前级泵无关的性能参数是零流量压缩比、最大允许压差、漏率和噪声。

它们能真实反映罗茨泵的真空状态、抽气性能和运转的可靠性、稳定性。

其中：
零流量压缩比K0：集中反映罗茨泵转子、泵体、侧盖等核心部件制造精度与抽气性能。

最大允许压差ΔPmax：取决于泵的配置功率、泵本身散热效果与热态稳定性。

漏率Y：返映了泵的各密封面的密封方式密封性能及材料的密封性能与放气性能。

噪声dB:返映了泵设计结构合理性、各部件制造精度、配件品质（如齿轮、轴承、电机等）。

ZJ600罗茨真空泵
入口压力0.150.360.7 1.17 2.03 4.499.0521.4965.781651347.8零流量压
16.8327.5435.5942.7849.3655.7155.2746.5438.0121.1 3.45
缩比
最大允许
5000Pa
压差
漏率Pa*L/S
噪声78dB。

ZJP-600罗茨式真泵本技术说明文件

注意检查和修理泵之前，一定要先断开电路。
注意冷却水的通道不能阻塞，否则泵会过热。
注意定期进行保养，否则泵会损坏甚至缩短使用寿命。只可在停泵之后，才能保养。
注意泵运行的环境温度是5—400C。否则会导致泵损坏甚至缩短使用寿命。
注意泵应安置在安全的场所：通风良好，基础结实平坦，地面干净无灰尘和污垢，无腐蚀性气体。否则会损坏泵，降低性能甚至缩短使用寿命。
五、使用说明
1、起动前准备：
（1）检查冷却水管是否畅通无阻。
（2）检查端盖甲和端盖乙内的润滑油是否足够，油面高度应达到视油镜的油位线。外伸轴油杯经常注满润滑油，同时必须非常清洁，新泵使用30~50小时应换油，以后可根据使用情况确定换油周期。
（3）如果吸入气体中带有粉尘或其它金属粉末等。应在吸入口前加装防尘或过滤装置。如果吸入气体带有腐蚀性必须采取中和措施。
本型泵在入口压力很低情况下工作时，由于转子转速很高（同步转速为3000转/分），转子表面的线速度接近于分子的热运动速度，这时碰撞在转子上的气体被转子携带到压强较高的排气口，再被前级预真空泵排除，这就是本型泵的分子作用原理。
以上两种原理的联合作用，促使本型泵在1.3×103~1.3帕区间内具有抽速大和抽速曲线平稳的特点。
/
5×10-2
5×10-2
最大允许压差(帕)
4.5×103
4.5×103
4×103
电机同步转速(转/分)
2980
2980
2980
配带电机（kW）
7.5
11
11
泵法兰名义通径
进口(毫米)
200
200
250
出口(毫米)
200
200
200
荐用前级泵
H-150

ZJ-ZJP型罗茨真空泵说明书

JIANG YIN TIANTIAN V ACUUM EQUIPMENT.CO.,LTD.ZJ型 ZJP 型罗茨真空泵安装使用维护手册中华人民共和国江阴天田真空设备制造有限公司地址：中国江阴云亭工业区B区松文头路19号邮编：214422电话: 86-0510-*******销售直线：86-0510-*******传真: 86-0510-*******目录A.安全警告-------------------------------------------------------------------------3B.概述----------------------------------------------------------------------------4C.主要技术参数------------------------------------------------------------------ 6D.安装说明-------------------------------------------------------------------------7E.使用说明-------------------------------------------------------------------------8F.维护检查及产品维修--------------------------------------------------------- 9G.故障原因与消除方法----------------------------------------------------------17H.易损件表-------------------------------------------------------------------------15-------------------------------------------------------- 16A.安全警告1.本产品不能单独使用，必须在配备由本公司专业技术人员推荐的前级真空泵的前提下才可投入使用。

2级罗茨真空泵组的极限压力

2级罗茨真空泵组的极限压力
2级罗茨真空泵组的极限压力可以根据具体的产品和制造商而有所不同。

不同型号和规格的真空泵组可能具有不同的性能和极限压力范围。

罗茨真空泵通常是用于中高真空范围的泵，常见的二级罗茨真空泵组通常具有较低的极限压力，可以达到以下范围内的数值：•对于一般应用，二级罗茨真空泵组的极限压力通常在10^-3至10^-4 mbar（或Torr）之间。

•更高性能的二级罗茨真空泵组可能能够达到10^-5 mbar （或Torr）的极限压力。

•针对特殊应用，某些高性能的二级罗茨真空泵组甚至可以达到更低的极限压力，如10^-6至10^-8 mbar（或Torr）。

需要注意的是，这些数值只是一般指导范围，并且实际的极限压力取决于多个因素，包括真空泵设计、尺寸、运行条件、接口管道和密封系统等。

ZJP系列罗茨真空泵

ZJP系列罗茨真空泵概述：机械增压泵是具有一对同步高速旋转的双叶形转子的机械真空泵。

是利用两个8字形转子在泵壳中旋转而产生吸气和排气作用。

其原理和罗茨鼓风机相似。

由于它在低压强范围内工作，气体分子自由路程大，气体漏过微小缝隙的阻力很大，因而获得较高的压缩比，可以作为增压泵使用；但它不能单独地直接把气体排到大气中去，需要和前级真空泵串联使用。

ZJP型泵特点：1、转子与泵腔，转子与转子之间由空隙，互不接触，不需要用润滑油。

2、转子具有良好的几何对称性，无磨擦，功耗低，运转平稳，噪音低，直联传动转速高，体积小，重量轻，抽速大。

3、在泵腔内并不发生象机械真空泵那的压缩现象。

因此它不需要排气阀。

故可抽除可疑性蒸气。

4、起动快，能在短时间内达到极限真空，功率小，运转维护费用低。

5、本泵装有旁通阀，使泵运行安全可靠。

6、泵在很宽的压强范围内（1.3×103~1.3帕），有很大抽速，能迅速排出突然放出的气体。

弥补了扩散泵和油封机械泵在1.3×103~1.3托时抽速很小的缺陷。

本泵广泛用于真空冶金工业的真空脱气真空冶炼，钢水真空处理真空及热处理等方面，也可以用于化工、食品、医药、电机制造等工业。

特别需要指出，当它的前级采用双级水环泵时，能抽除含有大量水蒸汽的气体，因此它又适用于蒸馏、蒸发、冷冻、干燥等生活过程。

工作原理：1、泵工作原理工作时，被抽气体由进气口进入转子与泵体之间，这时一个转子和泵体把气体与进气口隔开，被隔开的气体，在转子连续不断地旋转过程中，被送到排气口。

VO空间是处在封闭状态。

因此，没有压缩和膨胀。

但当转子的峰部转到排气口边缘时，由VO部分的压强较之排气口处的压强低。

为了使相连体积内压力均匀，气体就从排气体就从排气口处扩散到VO 处的气体压缩到排气口将其排除。

这时转子的另一面与进气口相连部分则吸入气体。

当转子不断地旋转时，重复上述抽气过程不断地排出溜进来的气体。

这种工作过程相当于转子空间由某一最小值增加到最大值，然后再由最大值减少到最小值。

罗茨真空泵极限真空度

罗茨真空泵极限真空度
【原创实用版】
目录
1.罗茨真空泵的概念和原理
2.罗茨真空泵的极限真空度
3.罗茨真空泵的应用范围
4.罗茨真空泵的维护和选型
正文
一、罗茨真空泵的概念和原理
罗茨真空泵是一种旋转式变容真空泵，它需要与前级泵配合使用。

罗茨真空泵的工作原理是通过两个 8 字形转子在泵壳内作同步转动，完成吸气和排气的过程。

这种泵在较宽的压力范围内有较大的抽速，并且对被抽除气体中含有灰尘和水蒸气不敏感。

罗茨真空泵广泛应用于冶金、化工、食品、电子镀膜等行业。

二、罗茨真空泵的极限真空度
罗茨真空泵的极限真空度一般为 0.5 到 1Pa。

这个真空度指的是泵在没有负载的条件下，经过长时间的运行后，容器压力达到稳定时的真空度。

需要注意的是，罗茨真空泵本身并不具有真空度，它只是一种机械增压泵，需要与其他真空泵组成罗茨机组才能使用。

三、罗茨真空泵的应用范围
罗茨真空泵适用于需要大吸气量的粗真空和高真空应用。

它通常与前级泵（如单级旋片真空泵、油封液环真空系统等）串联使用，以提高系统的真空度和抽速。

罗茨真空泵广泛应用于真空冶炼、真空包装、检漏系统、空调制冷等行业的真空脱气、干燥和镀膜系统等。

四、罗茨真空泵的维护和选型
罗茨真空泵的维护主要包括定期检查轴承和齿轮是否正常，泵腔内是否有异物等。

在选型时，需要根据所需真空度和抽气量选择合适的罗茨真空泵，并结合实际应用场景选择合适的前级泵和机组。

罗茨真空泵性能及参数

罗茨真空泵性能及参数
1.抽气速率：罗茨真空泵的主要性能指标之一是抽气速率。

抽气速率取决于罗茨泵的尺寸和转速，一般来说，较大尺寸和更高转速的泵具有更高的抽气速率。

罗茨真空泵的抽气速率通常在几百到几千升/秒之间。

2.极限真空度：罗茨真空泵的极限真空度是指在稳态工作条件下能够达到的最低真空度。

罗茨泵的极限真空度主要受到泵内泄漏率和气体吸附的影响，一般来说，极限真空度在10^-3~10^-5Pa之间。

3.泄漏率：罗茨真空泵具有较低的泄漏率，主要是由于其结构上的特点。

罗茨泵的两个排气叶轮通过齿轮传动同时旋转，泵内无润滑油和密封件，因此泄漏率较低。

4.噪音水平：由于罗茨真空泵是一种干式泵，不需要润滑油，因此噪音水平相对较低。

具体的噪音水平取决于泵的尺寸和转速，一般来说，较小尺寸和低转速的泵噪音水平更低。

5.转速范围：罗茨真空泵的转速范围较宽，通常在500~3000转/分之间。

转速的选择取决于具体的应用需求，较高的转速可以提供更高的抽气速率，但相应地噪音水平和功耗也会增加。

6.功耗：罗茨真空泵的功耗主要取决于泵的尺寸和转速。

一般来说，较大尺寸和更高转速的泵功耗较大。

在选择罗茨泵时，需要根据具体的应用需求综合考虑抽气速率和功耗之间的平衡。

总结起来，罗茨真空泵具有较高的抽气速率、较低的泄漏率和噪音水平，转速范围广泛，适用于不同真空度和流量要求的应用。

在选择罗茨真空泵时，需要综合考虑抽气速率、极限真空度、噪音水平、功耗等参数，以及具体的应用需求。

罗茨真空泵

罗茨真空泵不能单独使用，必须配上组成机组，使用前级真空泵是为了降低罗茨真空泵的排出压力，由于罗茨真空泵的压缩比是有限的，所以选择前级真空泵的抽速是重要的，罗茨真空泵的最大压缩比是随排出压力而变化的，在高排出压力下，最大压缩比最多大3：1，而最高压缩比是在排出压力为1到10mbar之间（1 mbar＝0.75Torr）可达50:1，甚至更高些。

因此，选择的抽速，要根据罗茨真空泵的长期工作压力范围考虑。

例如有一系统用罗茨真空泵机组抽气，要求在1 mbar入口压力时有600升/秒的抽速，并长期工作，问应选择多大抽速的。

先假定用30升/秒的时，压缩比K＝600：30＝20，查得K＝20时最大排出压力为30 mbar。

由此得出，当选用30升/秒时，在入口压力低于1.5 mbar以下工作是可行的，但高于1.5 mbar入口压力工作时就选用大一些了。

该例中，工作真空度1 mbar低于1.5 mbar，所以30升/秒的可以满足上述真空系统的抽气要求。

另外应当考虑的是，对预抽时间的要求问题，如果正常工作时间远比预抽时间长，可选较小的；假如真空室较大，而且要求很快预抽，就要用较大的，有时为了更好发挥设备的效率，机组装有较大的预抽泵，在正常工作后停掉它，而用较小的维持，这样做是为了节约功率。

对罗茨真空泵机组的极限压力的要求，也是选择的必须考虑的，对极限真空度要求较高（达1X10－3Pa～1X10－2Pa压力）一般选用双级旋片式油封机械泵或双级滑阀机械泵作为。

极限真空度要求在（1X10－2Pa～1X10－1Pa）之间可选用单级油封机械泵作为，极限真空度要求在133～1333Pa之间可选用往复式真空泵或液环式真空泵作为。

当选用往复式或液环式粗真空泵作为罗茨真空泵的时，的抽速一般为罗茨真空泵的1/2－1/4，不能太大，否则将使压缩比过大，造成罗茨真空泵的排气温度高而不能正常工作。

选用时还必须考虑被抽气体中是否有腐蚀性介质，是否含有可凝性气体，是大量的还是微量的。

罗茨泵技术标准

罗茨泵技术标准罗茨泵是一种德国发明的离心排气式转子泵，它能够提供高效率和低脉冲的气体输送。

罗茨泵在工业生产领域中被广泛应用，因此其技术标准也备受关注。

以下将从罗茨泵的结构、工作原理、应用领域等方面分析罗茨泵的技术标准。

1. 结构：罗茨泵由外转子和内转子两部分组成。

外转子固定在泵的机壳内，内转子则被轴承支撑在外转子内。

两者通过齿轮传动，相对旋转并通过内、外转子之间的间隙密封，从而形成排气腔。

外转子上的叶片将气体从吸入端吸入排气腔，内转子再将气体按顺时针或逆时针方向向出口压缩排出。

这种结构设计有效地减少了气体的脉动，并提供了均匀的气体输送。

2. 工作原理：罗茨泵通过外转子和内转子相对旋转的方式来实现气体的吸入和排出。

当外转子旋转时，内转子随之旋转，形成间隙。

气体在间隙中被吸入并被传递到排出口，再由内转子排出。

由于内、外转子之间的间隙设计精密，泄漏量极小，保证了罗茨泵的高效率。

3. 技术标准：罗茨泵的技术标准包括其在设计、制造、安装、使用和维护等方面的要求。

在设计方面，罗茨泵应当考虑其排气量、压力、功率等参数，并结合具体的使用环境设计合理的结构和材料。

在制造方面，应当符合相关的机械加工和装配技术标准，以保证其性能稳定和可靠性。

在安装和使用时，应当遵循罗茨泵的操作手册，合理安装并进行必要的调试。

在维护方面，对于罗茨泵的润滑、密封、轴承等部件应当进行定期的检查和维护，及时更换磨损的零部件。

4. 应用领域：罗茨泵由于其高效率和低脉动特性，广泛应用于化工、制药、环保、食品加工等领域。

在化工领域，罗茨泵通常用于高粘度介质的输送；在制药领域，罗茨泵能够保证无油、无脉动的气体输送；在环保领域，罗茨泵被用于废气处理系统中等。

罗茨泵的技术标准需要考虑其结构、工作原理、制造、安装和维护等方面，这有助于保证罗茨泵的高效率、安全可靠地运行。

由于罗茨泵在工业生产中的重要性，技术标准的制定和执行将促进罗茨泵技术水平的不断提升。

罗茨真空泵系统的选型(绝对真空度和相对真空度)

罗茨真空泵系统的选型（绝对真空度和相对真空度）罗茨真空泵系统的选型罗茨真空泵系统是采用优质的罗茨真空泵配单级旋片真空泵和油封液环真空系统将真空系统的真空度提高，抽速提高。

是广泛用于要求大抽速的中真空范围使用。

典型应用：真空冶炼；真空包装；检漏系统；空调制冷等行业真空脱气，干燥用；镀膜系统上分子泵或扩散泵的前级泵等等……..罗茨真空泵（增压型）必须和前级真空泵（单级旋片真空泵，油封液环真空系统，等干式粗低真空泵串联使用如：双级或多级爪型泵，或直排大气的预冷型罗茨泵等）罗茨真空系统将获得比前级泵更髙的抽速和更低的极限压力。

正确的前级泵的选择取决于不同的应用，主要的因素有以下几个：1.所需的抽速和和极限压力2.被抽气体的性质（是否可凝性，易燃易爆，腐蚀性等）3.真空系统的清洁度罗茨真空泵和前级真空泵抽气速率的配比（SROOTS/SBACK）很大程度上由以下二点决定：1）真空系统的效率2）罗茨泵进排气口的压力差限制罗茨泵有二个对称的转子，在泵腔内相向同步转动。

转速髙，容积效率髙，所以相同流量的真空泵罗茨真空泵体积小，重量轻，流量一般在250－13000m3/h。

转子和泵腔之间及转子和转子之间的间隙是比较小的，（通常在0,15- 1mm）然后相对来说可以获得较低的压力（中真空范围）。

重要的是，在气体抽送的腔体中没有润滑油，所以广泛应用在化工真空干燥蒸馏，半导体电子行业等工艺特殊气体的抽送中。

罗茨泵的理论抽速等于：STH＝4×n×Vn ：转子的转速V ：和进气口隔绝时的腔体体积罗茨泵的理论气体流量等于：Q PV,th=Sth Pin由于罗茨泵的间隙，将产生内泄漏，所以将减少被抽的气体量qpv,eff=qpv,th－qpv,int,leakqpv,int,leak=Cgap(Pout-Pin)+Sb×PoutCgap：内部间隙的流导罗茨泵的一个重要的技术参数是：K0（零流量压缩比）它是指罗茨泵在进气口封闭状态下（零流量状态下）泵的排气压力和和泵的进气压力的比值。

ZJY罗茨真空泵型号及性能参数

ZJY罗茨真空泵型号及性能参数一、ZJY罗茨真空泵工作原理ZJY罗茨真空泵（以下简称罗茨泵）是通过一对相互作用同步反向旋转的“8”字形转子实现抽气功能的。

当转子和泵体形成吸气腔时，两个转子相互之间始终保持密封，从而确保排气口的气体不返流到进气口，以此实现抽气的功能。

转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。

高速旋转的转子间、转子和泵体间没有任何直接的接触，各运动部件之间均保持一定的间隙。

ZJY罗茨泵在进排气口间设置了一内置溢流阀，其作用是：当进排气口的压差达到一定值时，溢流阀就自动打开，排气口的部分气体通过打开的溢流阀返流到进气口，这就大大降低了高压差下罗茨泵和前级真空泵（以下简称前级泵）的运行负荷。

同时因为打开的溢流阀有强大的泄流作用，可以确保ZJY罗茨泵和前级泵可以同时启动而不会使罗茨泵和前级泵过载，并可以提高高入口压力下罗茨泵机组的抽速。

二、ZJY罗茨真空泵主要用途ZJY罗茨泵被广泛地应用于真空获得的各个方面，它延伸了油封机械真空泵在较低入口压力下的工作范围，具有小体积大抽速的特点，在1~100pa入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中使用，例如电力变压器、电力电容器、电力互感器的真空干燥、真空浸渍处理、真空热处理、真空冶炼的排气、真空镀膜设备的预抽，大型试验风洞的抽气及照明灯具生产线的排气等等。

如果选用合适的前级泵，罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。

三、ZJY罗茨真空泵主要技术性能指标（见下表）四、ZJY罗茨真空泵安装说明4.1罗茨泵应安装在干燥、通风和清洁的场所、4.2罗茨泵应水平安装，泵距离墙壁或其他物体之间至少保持300mm以上的空隙。

罗茨真空泵说明书

ZBK系列罗茨真空泵使用说明书(沈阳市造纸机械厂) 一、用途ZBK系列两叶罗茨真空泵是一种粗真空获得的真空设备，与水环式真空泵相比，具有效率高，体积小、重量轻节能明显等特点，其用电量仅为水环式真空泵用电量的50%左右，因此已广泛用于造纸、食品、化工、服装、制糖等行业的真空脱水以及卷烟行业的抽吸使用。

抽吸介质可为干、湿空气或气水混合气体但介质中不能含有颗粒状固体物质。

二、结构与工作原理本系列产品的基本型式有卧式、立式两种,如图二所示。

产品的基本结构如图一所示、主要由两端盖1、泵体2以及一对“8”字形转子3组成的。

这对“8”字形转子的工作面之间有一定的间隙，两转子相互间有一定的相对位置，这个相对位置是靠轴端的同步齿轮4、5的相对位置来决定的。

因此调整两转子的间隙或相对位置时是通过调整同步齿轮的相对位置来实现的。

电机通过三角皮带带动主动转子转动，通过同步齿轮驱动另一转子使两转子不断作同步转动。

工作时吸入侧容积扩张，排出侧容积收缩，完成排吸作用，造成系统的真空。

泵体的出口有一消音箱，并同时具有稳定压力，密封作用、提高泵的工作效率。

三、主要技术参数表一四、产品的安装ZBK13、ZBK15A、ZBK16型产品分带基础板和不带基础板两种，如用户购买不带基础板的产品时，可根据图三、图四以及表二、表三所提供的有关尺寸自行配备基础板及电机底轨进行安装，基础平面图由用户根据自备的基础板、电机底轨的尺寸而定。

电机安装在进口侧还是安装在出口侧由用户根据工艺管路的需要确定。

若用户购买带基础板的产品时，需在订货合同上说明，安装时则应根据图五~图八所提供的有关尺寸进行安装。

基础的深度由用户根据土质的情况决定。

安装时应注意如下几个问题1、安装前必须详细检查产品内腔和上部消音箱内有无异物，如发现异物必须清除后方能安装。

2、应选择合理的管路方案（1）真空系统的出口与泵的入口之间的距离越短越好。

（2）管路拐弯越少载好（3）进口管路不要低于泵的入口中心线，出口管路不要有引起较大阻力的因素如出口管上爬，直角拐弯等。
