输电线路的距离保护习题答案
输电线路的距离保护习题集规范标准答案
姓名：___________班级: ___________序号：___________输电线路的距离保护习题一、填空题：1、常规距离保护一般可分为、和三部分。
2、距离保护I段能够保护本线路全长的。
3、距离保护第Ⅲ段的整定一般按照躲开来整定。
4、阻抗继电器按比较原理的不同，可分为式和式。
5、方向阻抗继电器引入非故障相电压的目的是为了__________________________________。
6、若方向阻抗继电器和全阻抗继电器的整定值相同，___________继电器受过渡电阻影响大，继电器受系统振荡影响大。
7、全阻抗继电器和方向阻抗继电器均按躲过最小工作阻抗整定，当线路上发生短路时，_______________继电器灵敏度更高。
8、校验阻抗继电器精工电流的目的是__________________。
9、阻抗继电器的0°接线是指_________________，加入继电器的___________________。
10、助增电流的存在，使距离保护的测量阻抗，保护范围，可能造成保护的。
11、根据《220~500kV电网继电保护装置运行整定规程》的规定，对50km以下的线路，相间距离保护中应有对本线末端故障的灵敏度不小于的延时保护。
二、选择题：1、距离保护装置的动作阻抗是指能使阻抗继电器动作的。
（A）最小测量阻抗；（B）最大测量阻抗；（C）介于最小与最大测量阻抗之间的一个定值；（D）大于最大测量阻抗的一个定值。
2、为了使方向阻抗继电器工作在状态下，故要求继电器的最大灵敏角等于被保护线路的阻抗角。
最有选择；（B）最灵敏；（C）最快速；（D）最可靠。
3、距离保护中阻抗继电器，需采用记忆回路和引入第三相电压的是。
（A）全阻抗继电器；（B）方向阻抗继电器；（C）偏移特性的阻抗继电器；（D）偏移特性和方向阻抗继电器。
4、距离保护是以距离元件作为基础构成的保护装置。
(A)测量；（B）启动；（C）振荡闭锁；（D）逻辑。
继电保护模拟习题(附参考答案)
继电保护模拟习题（附参考答案）一、判断题（共100题，每题1分，共100分）1.同等的条件下，当输电线路同一点发生三相或两相短路时，保护安装处母线相间的残压相同。
（）A、正确B、错误正确答案：A2.变压器的瓦斯保护和差动保护的作用及保护范围是相同的。
（A、正确B、错误正确答案：B3.在10kV-35kV的中性点不直接接地的配电网中，发生单相接地故障后，可以带故障运行一段时间，因此输电线路不需要安装三相自动重合闸。
（）A、正确B、错误正确答案：B4.假设全系统阻抗角均匀、两侧电动势相角相同，正常运行和外部故障时，两侧电流同相位；发生区内故障时，两侧电流反相。
（）A、正确B、错误正确答案：B5.母线倒闸操作时，电流相位比较式母线差动保护应退出运行。
（）A、正确B、错误正确答案：B6.母线保护有两类：一类是利用相邻元件保护装置切除母线故障，另一类是装设专门的母线保护。
（）A、正确B、错误正确答案：A7.电力系统运行过程中，常见的不正常运行状态主要有：过负荷、过电压、系统振荡、频率降低、一相断线等。
（）A、正确B、错误正确答案：B8.在大接地电流系统中，当线路首端发生单相接地故障时，故障线路的零序功率方向继电器将因U为零而拒动。
（）A、正确B、错误正确答案：B9.为了保证瞬时电流速断保护有足够的灵敏性，保护的动作电流应该大于被保护线路末端短路的最小短路电流。
（）A、正确B、错误正确答案：B10.变压器纵差保护经星-三角形相位补偿后，滤去了故障电流中的零序电流，因此不能反映变压器 YN 侧内部单相接地故障。
（）A、正确B、错误正确答案：B11.Yd11接线变压器d侧两相短路，Y侧三相均出现故障电流。
（）A、正确B、错误正确答案：A12.在方向过电流保护中，同方向的保护的灵敏度，应从距电源最远的保护开始，向着电源方向逐级增大。
（）A、正确B、错误正确答案：B13.相差高频保护能作相邻元件的后备保护。
（A、正确B、错误正确答案：B14.闭锁式保护防功率倒向误动的方法有延时停信和延时跳闸。
距离保护习题解答
题1．有—方向阻抗继电器，其整定阻抗Ω︒∠=605.7zd Z ，若测量阻抗为Ω︒∠=302.7J Z ，试问该继电器能否动作?为什么?解：如图1所示Ω<Ω=⨯=︒-︒=2.75.6866.05.7)3060cos(.zd j dz Z Z 故该继电器不能动作。
题2．有一方向阻抗继电器，若正常运行时的测量阻抗为Ω︒∠=305.3J Z ，要使该方向阻抗继电器在正常运行时不动作，则整定阻抗最大不能超过多少(︒=75d ϕ)?解：参照图1。
若在300方向上的动作阻抗小于Ω5.3， 图1 则保护不动作。
即在750方向上： Ω==︒-︒<95.441.15.3)3075cos(.jdz zd Z Z 故整定阻抗最大不能超过4.95Ω。
题3．如图2所示电网，已知线路的正序阻抗km Z /4.01Ω=，︒=70d ϕ，线路L1 、L2上装有三段式距离保护，测量元件均采用方向阻抗继电器，且为00接线，线路L1的最大负荷电流A I f 350max .=，负荷功率因数9.0cos =f ϕ，85.0='kK ，8.0=''k K ，2.1=k K ，K h =1.15，K zq =1.3，线路L2距离Ⅲ段的动作时限为2s ，试求距离保护1的Ⅰ、Ⅱ、Ⅲ段的动作阻抗，整定阻抗及动作时限。
图2解：1．计算线路阻抗 Ω=⨯=14354.0AB Z Ω=⨯=16404.0BC Z 2．距离保护Ⅰ段的动作阻抗Ω=⨯='='9.111485.01AB k dzZ K Z s 01='t Ω︒∠=605.7zd Z Ω︒∠=30..j dz j dz Z +j+13．距离保护Ⅱ段的动作阻抗Ω=⨯='='6.131685.02BC k dzZ K Z Ω=+='+''=''1.22)6.1314(80.0)(21dz AB k dzZ Z K Z 灵敏系数：5.158.1141.221>==''=''AB dzlmZ Z K ，满足要求 s 5.01=''t 4．距离保护Ⅲ段的动作阻抗 最小负荷阻抗：Ω=⨯==3.16335.03/1109.0max.min .min .f f f I U ZΩ=⨯⨯⨯==913.16315.13.12.111min .1f h zq k dz Z K K K Zs 5.25.0221=+=∆+=t t t5．各段整定阻抗Ω︒∠=︒∠'='709.11701.1.dz zdZ Z Ω︒∠=︒∠''=''701.22701.1.dz zdZ Z ︒==8.259.0arccos f ϕ Ω︒∠=︒∠=︒∠︒-︒=709.1267072.09170)8.2570cos(1.1.dz zd Z Z题 4. 在图3所示网络中，各线路首端均装设有距离保护装置，线路的正序阻抗km Z /4.01Ω=，试计算距离保护1的Ⅰ、Ⅱ段的动作阻抗，Ⅱ段的动作时限。
距离保护部分参考答案

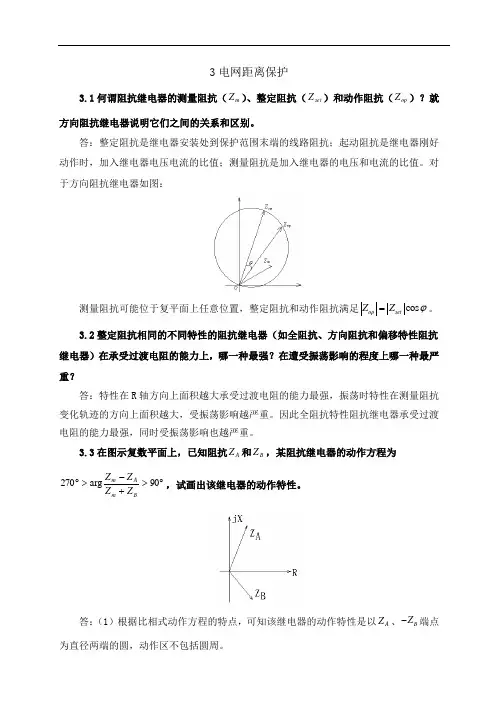

3电网距离保护3.1何谓阻抗继电器的测量阻抗（m Z ）、整定阻抗（set Z ）和动作阻抗（op Z ）？就方向阻抗继电器说明它们之间的关系和区别。
答：整定阻抗是继电器安装处到保护范围末端的线路阻抗；起动阻抗是继电器刚好动作时，加入继电器电压电流的比值；测量阻抗是加入继电器的电压和电流的比值。
对于方向阻抗继电器如图：测量阻抗可能位于复平面上任意位置，整定阻抗和动作阻抗满足cos op set Z Z ϕ=。
3.2整定阻抗相同的不同特性的阻抗继电器（如全阻抗、方向阻抗和偏移特性阻抗继电器）在承受过渡电阻的能力上，哪一种最强？在遭受振荡影响的程度上哪一种最严重？答：特性在R 轴方向上面积越大承受过渡电阻的能力最强，振荡时特性在测量阻抗变化轨迹的方向上面积越大，受振荡影响越严重。
因此全阻抗特性阻抗继电器承受过渡电阻的能力最强，同时受振荡影响也越严重。
3.3在图示复数平面上，已知阻抗A Z 和B Z ，某阻抗继电器的动作方程为︒>+->︒90arg270Bm Am Z Z Z Z ，试画出该继电器的动作特性。
答：（1）根据比相式动作方程的特点，可知该继电器的动作特性是以A Z 、B Z -端点为直径两端的圆，动作区不包括圆周。
（2）将比相式动作方程转化为比幅式动作方程，可得：()m A m B m A m B Z Z Z Z Z Z Z Z -++<--+，即：22A B A Bm Z Z Z Z Z -+-<，可见该特性的圆心为：2A BZ Z -，半径为2A B Z Z +，在复平面上如图：当0B Z =时，为以A Z 为直径的方向圆特性，当B A Z Z =时，为以A Z 为半径的方向圆特性。
3.4已知采用幅值比较方式构成继电器的两个电压量m A I K U .1.=，m m B I K U K U .1.2.-=，动作条件为A BU U ≥ ，试问： (1)所构成的继电器是什么继电器； (2)在复平面上画出它的动作特性； (3)该继电器的整定值是什么?答：（1）将电压相量A BU U 、代入动作条件可得：121m m m K I K U K I ≥- ，两侧同时除以2mK I ，可得： 1122m K K Z K K -≤，可见该特性是以12K K 为圆心，以12KK 为半径的圆，且该特性经过原点，所以该特性为方向圆特性的阻抗继电器。
第3章 电网的距离保护复习思考题

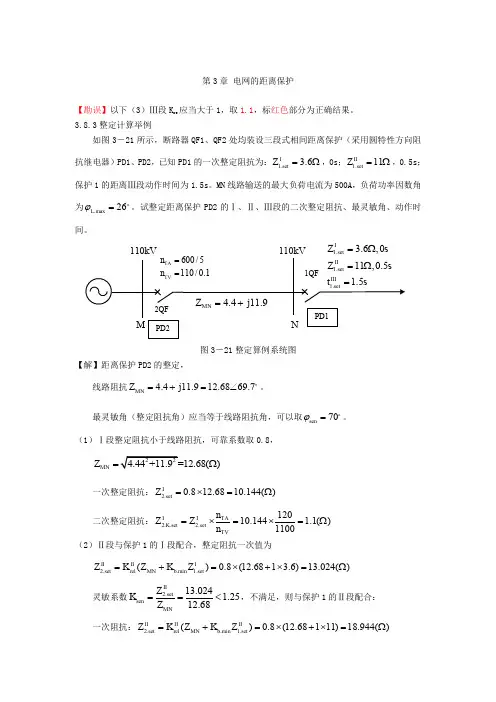

第3章 电网的距离保护【勘误】以下（3）Ⅲ段K re 应当大于1，取1.1，标红色部分为正确结果。

3.8.3整定计算举例如图3－21所示，断路器QF1、QF2处均装设三段式相间距离保护（采用圆特性方向阻抗继电器）PD1、PD2，已知PD1的一次整定阻抗为：I 1.set 3.6Z =Ω，0s ；II 1.set 11Z =Ω，0.5s ；保护1的距离Ⅲ段动作时间为1.5s 。
MN 线路输送的最大负荷电流为500A ，负荷功率因数角为L.max 26ϕ=。
试整定距离保护PD2的Ⅰ、Ⅱ、Ⅲ段的二次整定阻抗、最灵敏角、动作时间。
I 3.6,0s Z =Ω图3－21整定算例系统图 【解】距离保护PD2的整定，线路阻抗MN 4.411.912.6869.7Z j =+=∠。
最灵敏角（整定阻抗角）应当等于线路阻抗角，可以取sen 70ϕ=。
（1）Ⅰ段整定阻抗小于线路阻抗，可靠系数取0.8，MN )Z =Ω 一次整定阻抗：I 2.set 0.812.6810.144()Z =⨯=Ω二次整定阻抗：I I TA 2.K.set 2.set TV 12010.144 1.1()1100n Z Z n =⨯=⨯=Ω （2）Ⅱ段与保护1的Ⅰ段配合，整定阻抗一次值为II II I 2.set rel MN b.min 1.set ()0.8(12.681 3.6)13.024()Z K Z K Z =+=⨯+⨯=Ω灵敏系数II 2.set sen MN 13.024 1.2512.68Z K Z ==<，不满足，则与保护1的Ⅱ段配合： 一次阻抗：II II II 2.set rel MN b.min 1.set ()0.8(12.68111)18.944()Z K Z K Z =+=⨯+⨯=Ω灵敏系数II 2.set sen MN 18.944 1.2512.68Z K Z ==>，符合要求，则二次整定值为： II II TA 2.K.set 2.set TV 12018.944 2.066()1100n Z Z n =⨯=⨯=Ω 动作时间与保护PD1的Ⅱ段配合，有II II 2.set 1.set 0.50.5 1.0(s)t t t =+∆=+=。
